【CN209120438U】动铁耳机【专利】

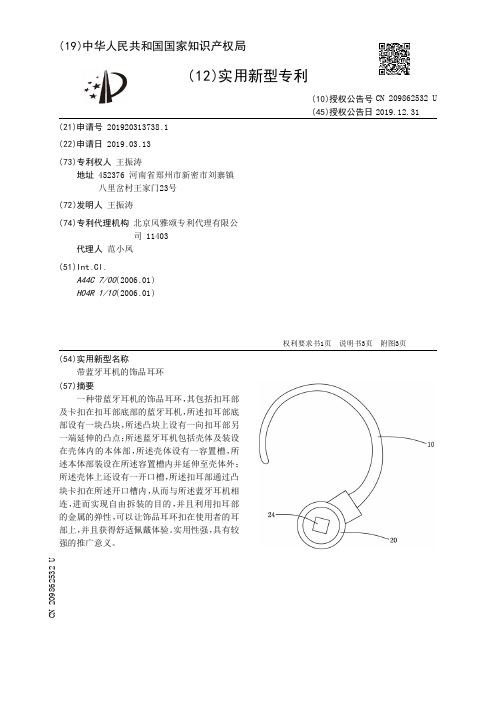

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920313738.1(22)申请日 2019.03.13(73)专利权人 王振涛地址 452376 河南省郑州市新密市刘寨镇八里岔村王家门23号(72)发明人 王振涛　(74)专利代理机构 北京风雅颂专利代理有限公司 11403代理人 范小凤(51)Int.Cl.A44C 7/00(2006.01)H04R 1/10(2006.01)(54)实用新型名称带蓝牙耳机的饰品耳环(57)摘要一种带蓝牙耳机的饰品耳环，其包括扣耳部及卡扣在扣耳部底部的蓝牙耳机，所述扣耳部底部设有一块凸块，所述凸块上设有一向扣耳部另一端延伸的凸点；所述蓝牙耳机包括壳体及装设在壳体内的本体部，所述壳体设有一容置槽，所述本体部装设在所述容置槽内并延伸至壳体外；所述壳体上还设有一开口槽，所述扣耳部通过凸块卡扣在所述开口槽内，从而与所述蓝牙耳机相连，进而实现自由拆装的目的，并且利用扣耳部的金属的弹性，可以让饰品耳环扣在使用者的耳部上，并且获得舒适佩戴体验。

实用性强，具有较强的推广意义。

权利要求书1页 说明书3页 附图3页CN 209862532 U 2019.12.31C N 209862532U权　利　要　求　书1/1页CN 209862532 U1.一种带蓝牙耳机的饰品耳环，其特征在于：包括扣耳部及卡扣在扣耳部底部的蓝牙耳机，所述扣耳部底部设有一块凸块，所述凸块上设有一向扣耳部另一端延伸的凸点；所述蓝牙耳机包括壳体及装设在壳体内的本体部，所述壳体设有一容置槽，所述本体部装设在所述容置槽内并延伸至壳体外；所述壳体上还设有一凸起，所述凸起上设有向壳体延伸的开口槽，所述开口槽与所述扣耳部底部凸块形状一致；所述凸块可穿过所述开口槽进入到凸起内，所述开口槽内还设有一横向延伸的环形槽，所述凸块可在环形槽内转动，所述环形槽远离开口槽的一端设有一限位槽，所述凸点卡入所述限位槽内，从而与所述蓝牙耳机相连。

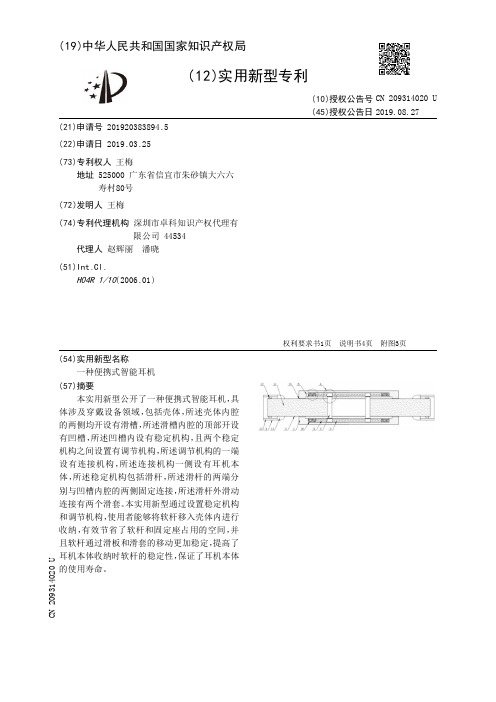

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920383894.5(22)申请日 2019.03.25(73)专利权人 王梅地址 525000 广东省信宜市朱砂镇大六六寿村80号(72)发明人 王梅　(74)专利代理机构 深圳市卓科知识产权代理有限公司 44534代理人 赵辉丽　潘晓(51)Int.Cl.H04R 1/10(2006.01)(54)实用新型名称一种便携式智能耳机(57)摘要本实用新型公开了一种便携式智能耳机，具体涉及穿戴设备领域，包括壳体，所述壳体内腔的两侧均开设有滑槽，所述滑槽内腔的顶部开设有凹槽，所述凹槽内设有稳定机构，且两个稳定机构之间设置有调节机构，所述调节机构的一端设有连接机构，所述连接机构一侧设有耳机本体，所述稳定机构包括滑杆，所述滑杆的两端分别与凹槽内腔的两侧固定连接，所述滑杆外滑动连接有两个滑套。

本实用新型通过设置稳定机构和调节机构，使用者能够将软杆移入壳体内进行收纳，有效节省了软杆和固定座占用的空间，并且软杆通过滑板和滑套的移动更加稳定，提高了耳机本体收纳时软杆的稳定性，保证了耳机本体的使用寿命。

权利要求书1页 说明书4页 附图3页CN 209314020 U 2019.08.27C N 209314020U权　利　要　求　书1/1页CN 209314020 U1.一种便携式智能耳机，包括壳体(1)，其特征在于：所述壳体(1)内腔的两侧均开设有滑槽(9)，所述滑槽(9)内腔的顶部开设有凹槽(10)，所述凹槽(10)内设有稳定机构(2)，且两个稳定机构(2)之间设置有调节机构(3)，所述调节机构(3)的一端设有连接机构(4)，所述连接机构(4)一侧设有耳机本体(14)；所述稳定机构(2)包括滑杆(8)，所述滑杆(8)的两端分别与凹槽(10)内腔的两侧固定连接，所述滑杆(8)外滑动连接有两个滑套(7)，所述滑套(7)的底部设有连接板(6)，所述滑杆(8)的两端均套设有弹簧(16)，所述弹簧(16)的一端与凹槽(10)内腔的一侧固定连接；所述调节机构(3)包括软杆(11)，所述软杆(11)的一端设有滑板(5)，所述滑板(5)的两侧分别与两个连接板(6)的相对应位置固定连接，所述滑板(5)的两端分别滑动连接在滑槽(9)内，所述软杆(11)的另一端设有联动轴(12)；所述连接机构(4)包括固定座(13)，所述固定座(13)的一侧通过联动轴(12)与软杆(11)的一端活动连接，所述固定座(13)的一侧嵌设有轴承(18)，所述轴承(18)内固定套设有转轴(19)，所述转轴(19)的一端设有耳机本体(14)。

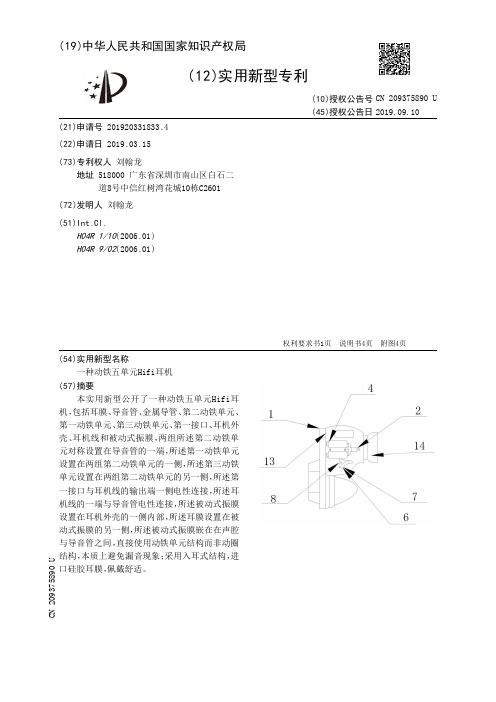

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920331833.4(22)申请日 2019.03.15(73)专利权人 刘翰龙地址 518000 广东省深圳市南山区白石二道8号中信红树湾花城10栋C2601(72)发明人 刘翰龙　(51)Int.Cl.H04R 1/10(2006.01)H04R 9/02(2006.01)(54)实用新型名称一种动铁五单元Hifi耳机(57)摘要本实用新型公开了一种动铁五单元Hifi耳机，包括耳膜、导音管、金属导管、第二动铁单元、第一动铁单元、第三动铁单元、第一接口、耳机外壳、耳机线和被动式振膜，两组所述第二动铁单元对称设置在导音管的一端，所述第一动铁单元设置在两组第二动铁单元的一侧，所述第三动铁单元设置在两组第二动铁单元的另一侧，所述第一接口与耳机线的输出端一侧电性连接，所述耳机线的一端与导音管电性连接，所述被动式振膜设置在耳机外壳的一侧内部，所述耳膜设置在被动式振膜的另一侧，所述被动式振膜嵌在在声腔与导音管之间，直接使用动铁单元结构而非动圈结构，本质上避免漏音现象；采用入耳式结构，进口硅胶耳膜，佩戴舒适。

权利要求书1页 说明书4页 附图4页CN 209375890 U 2019.09.10C N 209375890U权　利　要　求　书1/1页CN 209375890 U1.一种动铁五单元Hifi耳机，包括耳膜（1）、导音管（2）、金属导管（3）、第二动铁单元（4）、第一动铁单元（5）、第三动铁单元（6）、第一接口（9）、耳机外壳（11）、耳机线（12）和被动式振膜（13），其特征在于：两组所述第二动铁单元（4）对称设置在导音管（2）的一端，所述第一动铁单元（5）设置在两组第二动铁单元（4）的一侧，所述第三动铁单元（6）设置在两组第二动铁单元（4）的另一侧，所述第三动铁单元（6）的一侧设有第四动铁单元（7），所述第三动铁单元（6）和第四动铁单元（7）的一侧设有第五动铁单元（8），所述第一动铁单元（5）、第二动铁单元（4）、第三动铁单元（6）、第四动铁单元（7）和第五动铁单元（8）分别设置在耳机外壳（11）的声腔内部，所述第一接口（9）与耳机线（12）的输出端一侧电性连接，所述耳机线（12）的一端与导音管（2）电性连接，所述被动式振膜（13）设置在耳机外壳（11）的一侧内部，所述耳膜（1）设置在被动式振膜（13）的另一侧，所述金属导管（3）安装在耳机外壳（11）的内部，所述被动式振膜（13）嵌在在声腔与导音管（2）之间。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920188368.3(22)申请日 2019.02.04(73)专利权人 西安坛阳电子科技有限公司地址 710000 陕西省西安市高新区丈八街办唐延路1号1幢1单元12101室(72)发明人 郭利平　(74)专利代理机构 西安亚信智佳知识产权代理事务所(普通合伙) 61241代理人 段国刚(51)Int.Cl.H04R 1/10(2006.01)G06F 1/16(2006.01)(54)实用新型名称一种嵌入式蓝牙耳机和电子设备(57)摘要本公开是关于一种嵌入式蓝牙耳机及电子设备。

所述蓝牙耳机包括：耳机本体，所述耳机本体具有相对的第一端和第二端，所述第一端设置耳塞，所述第二端设置有充电弹片和扣孔；柔性套，设置于所述耳塞上，且所述柔性套上设有一对用于增加佩戴的卡合力的触角部。

本公开可以将蓝牙耳机很方便取出和放入至电子设备中如手机，防止蓝牙耳机与手机独立形式造成蓝牙耳机的丢失，在将蓝牙耳机嵌入手机中时能对蓝牙耳机进行充电，同时在佩戴蓝牙耳机时，也不容易掉落。

方便携带，提升用户使用体验。

权利要求书1页 说明书5页 附图2页CN 209462560 U 2019.10.01C N 209462560U权　利　要　求　书1/1页CN 209462560 U1.一种嵌入式蓝牙耳机，其特征在于，包括：耳机本体，所述耳机本体具有相对的第一端和第二端，所述第一端设置耳塞，所述第二端设置有充电弹片和扣孔；柔性套，设置于所述耳塞上，且所述柔性套上设有一对用于增加佩戴的卡合力的触角部。

2.根据权利要求1所述的嵌入式蓝牙耳机，其特征在于，所述充电弹片与所述耳塞位于所述耳机本体同一侧。

3.根据权利要求1所述的嵌入式蓝牙耳机，其特征在于，所述柔性套和触角部采用橡胶或硅胶材质制成。

4.一种电子设备，包括壳体，其特征在于，所述壳体包括：放置槽，用于放置权利要求1～3之一所述嵌入式蓝牙耳机，包括与该蓝牙耳机的第一端和第二端分别适配的浅部和深部；至少两个金属弹片，设置于所述放置槽内的深部底面上，所述金属弹片与所述充电弹片抵接；卡扣，设置于所述壳体上，包括一扣合部，所述放置槽的深部一内壁具有可供该扣合部的至少部分进出的适配孔，所述卡扣用于扣合所述蓝牙耳机。

专利名称：耳机
专利类型：发明专利
发明人：贾玉虎
申请号：CN201810255958.3申请日：20180327
公开号：CN108429951A
公开日：
20180821
专利内容由知识产权出版社提供
摘要：本申请提供一种耳机，涉及电子设备领域，该耳机包括：听筒、爆闪组件和供电组件。

爆闪组件固定在听筒或供电组件上。

供电组件用于向爆闪组件和听筒输送电能。

通过在听筒或供电组件上设置爆闪组件，当面对人身侵害时，爆闪组件可以发出高亮度的频闪光线，使侵害者暂时失明并产生强烈的眩晕感，故可帮助用户在面临人身侵害时具有有效的自卫手段，从而丰富了耳机的功能。

申请人：广东欧珀移动通信有限公司
地址：523860 广东省东莞市长安镇乌沙海滨路18号
国籍：CN
代理机构：深圳市恒申知识产权事务所(普通合伙)
代理人：李倩竹
更多信息请下载全文后查看。

耳机动铁方案引言耳机是现代人生活中必不可少的音频设备之一，为了提供更好的音质和舒适度，耳机技术不断发展。

其中，动铁耳机是一种常见且受欢迎的耳机方案。

本文将介绍动铁耳机的工作原理、制作流程以及一些常见的动铁耳机方案。

动铁耳机的工作原理动铁耳机是通过驱动单元中的动圈振动来产生声音的。

其主要组成部分有磁铁、动圈、音隔、前腔与后腔等。

1.磁铁：提供驱动力和磁场，通常由永磁体制成。

2.动圈：由导线绕制而成的薄线圈，通过与磁铁的相互作用来振动，产生声音。

3.音隔：位于动铁驱动单元前后的壁障，用于分隔前后腔体，防止干涉和相互影响。

4.前腔与后腔：分别位于动圈的前后两侧，用来扩大声音的输出。

动铁耳机的工作原理是，当电流通过动圈时，动圈在磁场的作用下产生力，并振动起来。

这种振动通过前腔和后腔的共振效应，进一步增加声音的振幅和音质，最终输出到耳朵中。

动铁耳机的制作流程制作动铁耳机主要分为以下几个步骤：1.设计动铁单元：根据耳机的尺寸和要求，设计动圈和磁场的大小、形状和材料，并确定前腔和后腔的结构。

2.制造动铁单元：根据设计完成的动铁单元图纸，使用相应的工艺和设备制造动圈、磁铁和音隔等组件。

3.装配动铁单元：将制造好的动铁单元组装到耳机的壳体中，同时进行前腔和后腔的调试和装配。

4.测试耳机性能：通过测试设备对耳机进行频率响应、失真等性能指标的测试，并进行相应的调整和改进。

5.包装和交付：对耳机进行包装，并配上相应的配件和文档，最后交付市场或客户使用。

制作动铁耳机需要一定的设计和制造技术，并且每一个步骤都需要严格的控制和验证，以确保耳机的质量和性能。

常见的动铁耳机方案在动铁耳机的制作中，有一些常见的方案被广泛采用。

以下是几个值得注意的方案：1.Knowles方案：Knowles是全球知名的声学器件制造商，其动铁耳机方案以其卓越的音质和可靠性而闻名。

该方案采用高品质的材料和精密的制造工艺，适用于高端耳机产品。

2.面板驱动方案：面板驱动是一种相对较新的动铁耳机方案。

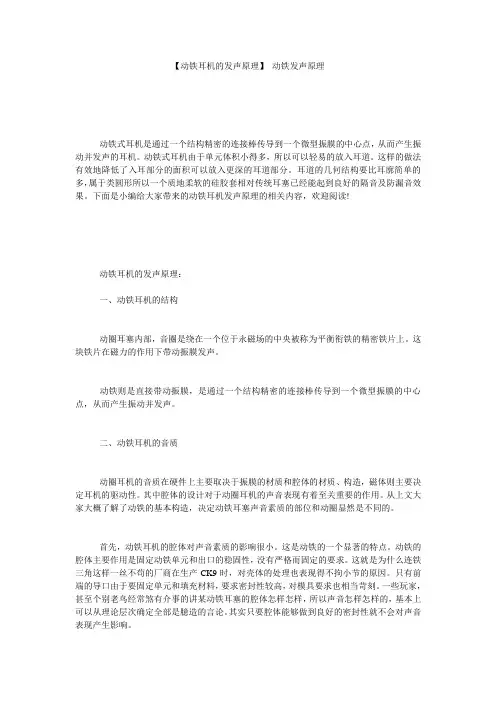

【动铁耳机的发声原理】动铁发声原理动铁式耳机是通过一个结构精密的连接棒传导到一个微型振膜的中心点，从而产生振动并发声的耳机。

动铁式耳机由于单元体积小得多，所以可以轻易的放入耳道。

这样的做法有效地降低了入耳部分的面积可以放入更深的耳道部分。

耳道的几何结构要比耳廓简单的多，属于类圆形所以一个质地柔软的硅胶套相对传统耳塞已经能起到良好的隔音及防漏音效果。

下面是小编给大家带来的动铁耳机发声原理的相关内容，欢迎阅读!动铁耳机的发声原理：一、动铁耳机的结构动圈耳塞内部，音圈是绕在一个位于永磁场的中央被称为平衡衔铁的精密铁片上。

这块铁片在磁力的作用下带动振膜发声。

动铁则是直接带动振膜，是通过一个结构精密的连接棒传导到一个微型振膜的中心点，从而产生振动并发声。

二、动铁耳机的音质动圈耳机的音质在硬件上主要取决于振膜的材质和腔体的材质、构造，磁体则主要决定耳机的驱动性。

其中腔体的设计对于动圈耳机的声音表现有着至关重要的作用。

从上文大家大概了解了动铁的基本构造，决定动铁耳塞声音素质的部位和动圈显然是不同的。

首先，动铁耳机的腔体对声音素质的影响很小。

这是动铁的一个显著的特点。

动铁的腔体主要作用是固定动铁单元和出口的稳固性，没有严格而固定的要求。

这就是为什么连铁三角这样一丝不苟的厂商在生产CK9时，对壳体的处理也表现得不拘小节的原因。

只有前端的导口由于要固定单元和填充材料，要求密封性较高，对模具要求也相当苛刻。

一些玩家，甚至个别老鸟经常煞有介事的讲某动铁耳塞的腔体怎样怎样，所以声音怎样怎样的，基本上可以从理论层次确定全部是臆造的言论。

其实只要腔体能够做到良好的密封性就不会对声音表现产生影响。

动铁单元相比动圈，内部结构更加精密，生产成本较高(需要注意的是，这并不是动铁耳机普遍价格高昂的主要原因)。

它是耳机声音素质的基础，动铁相对其它耳机的优势主要考它来体现出来。

一款好的耳塞必定采用优秀的单元。

其实动铁的声音素质还有更加重要的一方面。

专利名称：动铁模组及耳机专利类型：实用新型专利
发明人：谢冠宏,游博丞
申请号：CN201821772892.7申请日：20181030
公开号：CN208987134U
公开日：
20190614
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种动铁模组，包括：第一动铁单元，设有第一出音孔；至少一个第二动铁单元，与第一动铁单元错位固定，设有第二出音孔，还设有与第二出音孔密封连接的第一延伸管，以使第二动铁单元发出的声音通过第一延伸管传出，第一动铁单元和第二动铁单元均电连接有滤波器。

上述技术方案中动铁模组包括多个动铁单元，其中第二动铁单元与第一动铁单元错位固定，第二动铁单元设有与第二出音孔密封连接的第一延伸管，能够将第二动铁单元发出的声音传出，使得动铁模组安装于耳机等扬声器装置中时，在耳机的导音管中容纳第一动铁单元与第二动铁单元错位的部分即可，缩小了动铁模组在导音管中的体积，减少导音管体积过大产生的耳道不适感。

申请人：万魔声学科技有限公司
地址：518055 广东省深圳市南山区学苑大道田寮大厦(新材料产业园)东座14楼
国籍：CN
代理机构：广州华进联合专利商标代理有限公司
代理人：邓云鹏
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202110008860.X(22)申请日 2021.01.05(71)申请人 深圳沃迪声科技股份有限公司地址 518000 广东省深圳市福田区莲花街道梅岭社区新闻路59号深茂商业中心10A(72)发明人 李波　(74)专利代理机构 北京超凡宏宇专利代理事务所(特殊普通合伙) 11463代理人 梁韬(51)Int.Cl.H04R 1/10(2006.01)(54)发明名称降噪耳机(57)摘要本发明公开了一种降噪耳机包括：动铁单元；反馈麦克风；及耳机主体，耳机主体包括音嘴，动铁单元安装在音嘴内，反馈麦克风靠近动铁单元设置并用于收集耳道内的声音信号。

由于动铁单元体积较小，使得当动铁单元放置在音嘴内时不会对音嘴的大小产生影响。

并且，通过将反馈麦克风靠近动铁单元设置，以实现反馈麦克风尽可能地设置在靠近耳道的位置，这样使得反馈麦克风可以最大化地收集耳道内的声音信号，从而甄别出杂音信息进行中和，达到给用户降噪的目的，给用户良好的使用体验。

权利要求书1页 说明书5页 附图3页CN 112601150 A 2021.04.02C N 112601150A1.一种降噪耳机，其特征在于，包括：动铁单元；反馈麦克风；及耳机主体，所述耳机主体包括音嘴，所述动铁单元安装在所述音嘴内，所述反馈麦克风靠近所述动铁单元设置并用于收集耳道内的声音信号。

2.根据权利要求1所述的降噪耳机，其特征在于：所述音嘴上设有由所述音嘴的末端延伸至所述反馈麦克风处的声通道，所述声通道用于引导耳道内的声音传播至所述反馈麦克风。

3.根据权利要求2所述的降噪耳机，其特征在于：所述动铁单元的外壳与所述音嘴的内壁共同围设形成所述声通道。

4.根据权利要求2所述的降噪耳机，其特征在于：所述音嘴上设有安装腔和导声槽，所述导声槽与耳道连通，所述导声槽与所述安装腔之间具有相互连通的缺口，所述动铁单元安装在所述安装腔内，所述动铁单元的外壳封盖所述缺口以使得所述导声槽形成所述声通道。

专利名称：主动降噪耳机
专利类型：实用新型专利
发明人：林楚强
申请号：CN201920920807.5申请日：20190617
公开号：CN209930471U
公开日：
20200110
专利内容由知识产权出版社提供
摘要：本实用新型适用于耳机技术领域，提供了一种主动降噪耳机，包括具有第一容置槽与第二容置槽的基座、安装于第一容置槽中的主板与磁铁、安装于第二容置槽中的喇叭、与基座相连以遮盖第一容置槽的上盖、与基座相连以遮盖第二容置槽的下盖、与主板电连接的导线和安装于下盖上的耳臂，耳臂与第二容置槽连通。

相较于头戴式蓝牙耳机将各部件设置于同一腔室的结构来说，本实用新型通过在基座的两侧分别开设有第一容置槽与第二容置槽，将主板和磁铁分别设置在第一容置槽中，并用上盖遮盖；将喇叭设置在第二容置槽中，并用下盖遮盖，从而可将各部件设置于对应的容置槽中，降低了各部件的高度要求，进而大大减小体积，有效提高了降噪效果，方便携带。

申请人：深圳市三德大康电子有限公司
地址：518000 广东省深圳市龙岗区坂田街道雪象社区上雪科技工业城东区10号I栋
国籍：CN
代理机构：深圳中一联合知识产权代理有限公司
代理人：徐汉华
更多信息请下载全文后查看。
