台灯感应式触摸开关电路图

智能灯触摸台灯制作资料程序+原理图pcb分享给大家such808发表于 2015-7-25 13:17:12 | 只看该作者 |只看大图上传资料希望各位喜欢程序预览：1.#include<reg52.h>2.fanhui();3.duanma[]={0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x8 0,0x90};//共阳数字段码 0-94.sbit g1=P2^1;sbit g2=P2^3;sbit g3=P2^5;sbit g4=P2^7; //位选5.sbit key1=P1^1;sbit key2=P1^5;sbit key3=P1^7;//按键6.sbit spek=P1^0; //蜂鸣器7.sbit powr=P2^0; //继电器开关8.sbit chumo=P1^3; //触摸选项9.char sum=0,s=59,min=0,h=0,add=0;10.void delay()11.{12.int a,b;13.for(a=10;a>0;a--)14.for(b=50;b>0;b--);15.}16.delay1()17.{18.int a,b;19.for(a=50;a>0;a--)20.for(b=300;b>0;b--);21.}22./////////////////////////////////////////////////////23.////////////////////时间处理函数/////////////////////24./////////////////////////////////////////////////////25.jishi()26.{27.if(s<0)28.{29.s=59;min--;30.}31.if(min<0)32.{33.min=59;34.h--;35.}36.if(h<0)37.{38.h=23;39.}40.}41./////////////////////////////////////////////////////42.////////////////////显示函数/////////////////////////43./////////////////////////////////////////////////////44.xianshi()//45.{46.P0=duanma[h/10];////小时显示47.g1=0;48.delay();49.g1=1;50.P0=duanma[h%10];51.g2=0;52.delay();53.g2=1;54.if(add>25)55.{56.P0=duanma[min/10]+0x80;/////分显示57.g3=0;58.delay();59.g3=1;60.P0=duanma[min%10]+0x80;61.g4=0;62.delay();63.g4=1;64.}65.else66.{67.P0=duanma[min/10];/////分显示68.g3=0;69.delay();70.g3=1;71.P0=duanma[min%10];72.g4=0;73.delay();74.g4=1;75.}76.}77.//////////////////////////////////////////////////////78.////////////////待机程序/////////////////////////////79./////////////////////////////////////////////////////80.daiji()81.{82.powr=1;83.g4=g3=g2=g1=1;84.delay1();delay1();delay1();delay1();delay1();85.while(1)86.{87.delay1();delay1();88.if(chumo==1)89.{90.delay();91.if(chumo==1)92.{93.while(chumo==1);94.spek=0;95.delay1();96.spek=1;97.sum=0,s=59,min=0,h=0,add=0;//重新对初始变量赋值98.powr=0;99.break;100.}101.}102.}103.fanhui();//重头开始104.}105.//////////////////////////////////////////////////////// 106.//////////////////返回起始点////////////////////////////// 107.///////////////////////////////////////////////////// 108.fanhui() //开始标号109.{110.while(1) //预备显示111.{112.g1=g2=g3=g4=0; //显示三条横线(---)0xbf113.P0=0xbf;114.delay1();115.delay1();116.delay1();117.delay1();118.g1=g2=g3=g4=1;119.delay1();120.delay1();121.delay1();122.delay1();123.124.if(key1==0)125.{126.spek=0;127.delay1();128.if(key1==0)129.while(key1==0);130.spek=1;131.break;132.}133.if(chumo==1) ///////检测有无关闭指令134.{135.delay1();delay1();delay1();delay1(); 136.if(chumo==1)137.{138.while(chumo==1);139.spek=0;140.delay1();141.spek=1;142.daiji();143.}144.}145.}146.}147.///////////////////////////////////////////////////// 148.////////////////////按键函数///////////////////////// 149.///////////////////////////////////////////////////// 150.anjian()151.{152.if(chumo==1)153.{154.delay1();delay1();155.if(chumo==1)156.{157.while(chumo==1);158.spek=0;159.delay1();160.spek=1;161.daiji();162.}163.}164.if(key1==0)165.{166.delay1();167.if(key1==0)168.{169.spek=0;170.delay1();171.spek=1;172.while(key1==0);173.while(1)174.{175.P0=duanma[h/10];////小时显示176.g1=0;177.delay();178.g1=1;179.P0=duanma[h%10];180.g2=0;181.delay();182.g2=1;183.P0=duanma[min/10]+0x80;/////分显示184.g3=0;185.delay();186.g3=1;187.P0=duanma[min%10]+0x80;188.g4=0;189.delay();190.g4=1;191.while(add>49)192.{193.g1=g2=g3=g4=1;194.}195.if(key2==0) //时调整加、、、、、、、、、196.{197.delay1();198.if(key2==0)199.{200.spek=0;201.delay1();202.spek=1;203.if(h==24)204.{205.h=0;206.}207.else208.h++;209.}210.}211.if(key3==0) //分调整加、、、、、、、、、212.{213.delay1();214.if(key3==0)215.{216.spek=0;217.delay1();218.spek=1;219.if(min==60)220.{221.min=0;222.}223.else224.min++;225.}226.}227.if(key1==0) //调试确定并退出调试状态228.{229.delay();230.if(key1==0)231.{232.spek=0;234.spek=1;235.while(key1==0);236.break; //跳出本while语句，即本函数结束237.}238.}239.}240.}241.}242.}243.///////////////////////////////////////////////////// 244.////////////////////主函数/////////////////////////// 245.///////////////////////////////////////////////////// 246.void main()247.{248.TMOD=0x01;249.TH0=(65535-20000)/255;250.TL0=(65535-20000)%255;251.EA=1;252.ET0=1;253.TR0=1;254.chumo=0;255.while(1)256.{257.if(chumo==1)258.{259.delay1();260.if(chumo==1)261.while(chumo==1);262.spek=0;264.spek=1;265.powr=0;266.break;267.}268.}269.fanhui(); //调用初始返回函数270.while(1) //执行主程序271.{272.xianshi();273.anjian();274.if(h==0)275.{276.if(min==0)277.{278.if(add<25)279.{280.g4=g3=g2=g1=1;281.delay1();282.delay1();283.delay1();284.delay1();285.}286.if(s==0)287.{288.daiji();289.}290.}291.}292.}293.}294.///////////////////////////////////////////////////// 295.////////////////////秒表定时中断服务函数///////////// 296.///////////////////////////////////////////////////// 297.dingshi()interrupt 1298.{299.TH0=(65535-20000)/255;300.TL0=(65535-20000)%255;301.add++;302.if(add==50)303.{304.add=0;305.s--;306.jishi();307.}308.}复制代码。

2.1 触摸式调光台灯开关设计
该调光台灯开关摆脱了传统的机械式拨动开关调光，电位器调等形式，通过 人手触摸电极片(金属片)来实现对灯光的开,关及连续调光控制。
2.2 电路原理
触摸式调光台灯开关的电路图如图 4 虚线右边所示。左边是为了便于说明电 路原理而绘出的被控台灯电路。在该电路图中,H 为不大于 100W 的白炽灯,可用 1A/400V 的双向晶闸管 VS 来控制。若白炽灯功率大于 100W，则应该相应加大双 向晶闸管 VS 的额定电流(最大可达 10A)。芯片 A(NB7232)使用的 5V 直流电源直 接由 VD1,VD2,R1 与 C1 组成电阻降压半波整流稳压电路从 220V 交流市电中获取。 同时，市电经 C2 虑出尖脉冲干扰，由 R2 将截取捕获的 过零同步信号送入芯片 NB7232 的同步输入端，使内部锁相环电路与市电保持同步 相角。VD3 作为放电二极管，用于保护 C2 不被击穿。C3 是芯片内部锁相环电路 的外接虑波电容器。电容器 C4 用于降低 8 脚输出的控制脉冲电压，R3 为双向晶 闸管 VS 控制极的限流，隔离电阻器，它可以防止因晶闸管 VS 控制极出现故障高 压而导致芯片 NB7232 的损坏。M1 为手触电极片，用铁片或黄铜片等材料加工而 成，形状和大小均无严格要求。R5， R6 为两只串连的高阻电阻器， 阻值之和应大于 6 M，而且不能用一个电阻器来代替。这样，使用中 万一有一个电阻器受潮或碰触短路，也能确保使用者的安全。人体触 摸信号(与市电同频率的微弱交流电泄漏信号)经过保安电阻器 R5，
图2
波,放大,整形成为标准的 MOS 电压。当手指触摸时间大于 32 毫秒,小于 332 毫秒时, 控制逻辑控制芯片电路呈开关工作状态。当触摸时间大于 332 毫秒时, 控制逻辑控 制芯片电路呈调光工作状态, 输出触发(可控硅)脉冲相位角在,之间连续周期变化 (根据人眼的感受力,分为快,慢和暂停三个过程)。当停止触摸时, 亮度记忆电路对该 时刻相位角进行记忆,若再施与大于 32 毫秒,小于 332 毫秒的触摸, 电路即呈关状态, 相位角仍由该部分进行记忆保证电路在下一次呈开状态时, 保持上次选定相位角, 光源保持原亮度。该芯片要求输出触发(可控硅)脉冲与市电同步,这由锁相环电路保 证, 电路的工作时间也由它产生。同时，该芯片电路还具有遥控(即远端触发)功能 和渐睡(即由亮到暗,最后关闭熄灭)功能,其延续时间可由外电路设置。

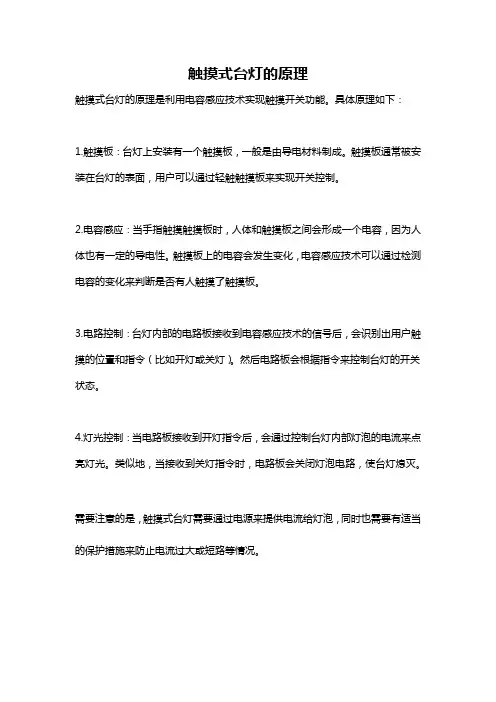

触摸式台灯的原理
触摸式台灯的原理是利用电容感应技术实现触摸开关功能。

具体原理如下：
1.触摸板：台灯上安装有一个触摸板，一般是由导电材料制成。

触摸板通常被安装在台灯的表面，用户可以通过轻触触摸板来实现开关控制。

2.电容感应：当手指触摸触摸板时，人体和触摸板之间会形成一个电容，因为人体也有一定的导电性。

触摸板上的电容会发生变化，电容感应技术可以通过检测电容的变化来判断是否有人触摸了触摸板。

3.电路控制：台灯内部的电路板接收到电容感应技术的信号后，会识别出用户触摸的位置和指令（比如开灯或关灯）。

然后电路板会根据指令来控制台灯的开关状态。

4.灯光控制：当电路板接收到开灯指令后，会通过控制台灯内部灯泡的电流来点亮灯光。

类似地，当接收到关灯指令时，电路板会关闭灯泡电路，使台灯熄灭。

需要注意的是，触摸式台灯需要通过电源来提供电流给灯泡，同时也需要有适当的保护措施来防止电流过大或短路等情况。

特性描述：2.5V~5V宽电压范围，3ua~5ua超低工作电流SOT23-6封装是业内最小的，易于设计外围只需要一个CS电容器，设计简单传感距离大于5cm，可以通过改变CS电容参数来调整传感距离多种输出模式可选Qt100可部分替换，成本低廉抗干扰能力强，无误触发ttp223触摸开关电路图（1）2.5V~5V宽电压范围，3ua~5ua超低电流。

SOT23-6封装是业界最小且易于设计的。

外围只需要一个CS电容器，设计简单。

传感距离大于5cm，可以通过改变CS电容器的参数来调整传感距离。

多种输出模式可选。

Qt100可部分更换，成本低。

抗干扰能力强，不会误触发。

ttp223触摸开关电路图（2）Ttp223是一种常用于触摸台灯的微功耗CMOS触摸IC。

其最大工作电压为5.5V，静态功耗仅为几微安。

在上述电路中，只要触摸触摸电极，IC的输出就会输出一个高电平的控制信号。

如果你再碰它，输出就会变低。

触摸台灯利用IC输出的控制信号，通过三极管控制LED灯珠，实现触摸开关控制。

包含原理图和PCB工程文件接口设计说明：电源连接到5V电源；如果是数字信号，最好连接J1接口的5针和6针，即带有网络标签d0和D1的接口。

如果是模拟信号，则只能连接到J1接口的5号脚和6号脚，即标记为d0和D1的接口；如果是IIC接口信号，则只能连接J1接口的1号和2号管脚，即使用Ad5/SCL和Ad4/SDA作为网络标签的接口；如果模块板上有两个以上的数字接口，即J1接口的5、6引脚不够，请继续使用J1接口的1、2引脚。

P11跳线接口说明：1Tog 0，alhb 0，直接模式，Q高激活2Tog 0，alhb 1，直接模式，Q低激活三。

Tog 1，alhb 0，闩锁输出，通电状态=04Tog 1，Alhb 1，闩锁输出，通电状态=10.jpgAltium Designer绘制的ttp223金属触摸开关原理图和PCB图如下：（项目文件可从51hei附件下载）0.png 0.png触摸传感器是一种基于电容传感原理的触摸开关模块。

总结词
选择合适的元器件是制作触摸控制电灯电路的关键步骤，需要综合考虑性能、价格、可用性等因素。
详细描述
在选择元器件时，需要根据电路设计需求，选择合适的电阻、电容、二极管、三极管等电子元件。同 时，还需要购买一块触摸感应芯片，以实现触摸控制功能。在购买元器件时，需要注意元件的质量和 可靠性，以确保制作出的电路能够稳定工作。
成本低廉
触摸控制电灯电路采用 普通元件组成，成本较
低。
02
元器件介绍
电阻
总结词
电阻是用来限制电流的元件，通常由导体材料绕制成螺旋状 或直线状。
详细描述
电阻的基本单位是欧姆（Ω），电阻在电路中起到限流的作用， 可以保护电路中的其他元件免受过电流的损害。触摸控制电灯 电路中，电阻可以用来调节电路中的电流大小，从而控制电灯 的亮度。
电路改进与优化
增加功能
可以通过增加传感器和控制模块来实现更多的功能，如自动调节 亮度、色温等。
提高稳定性
可以采用更加稳定的材料和元件来提高电路的稳定性和可靠性。
降低成本
可以采用更加经济的材料和元件来降低电路的成本，使其更加具有 市场竞争力。
THANKS
感谢观看
抗干扰设计
采取措施减少外部干扰对触摸感应的影响，提高 电路的稳定性。
灯控设计
灯具选择
根据照明需求选择合适的 灯具，如LED灯、白炽灯 或荧光灯。
控制方式
设计适当的控制方式，如 单控或双控，以满足照明 布局的需求。
节能设计
采用智能控制技术，如定 时开关或亮度调节，实现 节能减排。
04
制作与调试
元器件选择与购买
当人体离开触摸开关 时，触摸信号消失， 电路断开，电灯熄灭。
电路接通后，电流从 电源流经导线、电灯， 再回到电源，使电灯 发光。

一． 基本功能✧ 灯光亮度可根据需要随意调节，选择范围宽，操作简单方便；✧ 可在有介质（如玻璃、亚克力、塑料、陶瓷等）隔离的情况下实现触摸功能，安全性高； ✧ 灵敏度有6种选择，能广泛应用不同场合； ✧ 应用电路简单，外围器件少，加工方便，成本低； ✧ 应用电压范围宽，可在2.0～5.5V 之间任意选择；✧ 抗电源干扰及手机干扰特性好。

EFT 可以达到±2KV以上；近距离、多角度手机干扰情况下，触摸回应灵敏度及可靠性不受影响。

二．封管脚描述三．功能描述JB5571-1 是一款用于LED 灯光亮度调节及开关控制的单点触摸多通道输出触摸芯片。

使用该芯片可以实现LED 灯光的触摸开关控制和亮度调节。

具有如下功能特点：LED 台灯功能：通道1：ON/OFF 开关功能（上电灭）触摸台灯，输出L1 ·上电灭.·触摸一次亮。

·再次触摸循环通道4：ON/OFF 开关功能（上电亮） 触摸台灯，输出L2 ·上电亮·触摸一次灭。

JB5571-1·再次触摸循环通道3：无级调光触摸台灯，输出L3·上电灭·第一次短触摸半亮·在亮的状态下再次短触摸灭；在亮的状态下第一次长触摸向上调光，直到最亮。

·长触摸调光后再次长触摸调光，与上次调光相反的方向调光。

如上次是长触摸调亮，再次长触摸将向暗的方向调光，直到最暗·在灭状态下长触摸，由最暗向上无级调光一直到最亮，中间松开保持当前亮度。

·在调光的过程中松开，停止调光，并保持当前亮度。

·调光后短触摸灭,再次触摸亮后，进入关机时的亮度。

四．电气参数五．应用线路图1、使用充电电池供电时的LED台灯应用电路（AC220为交流220V充电电压输入）图2、使用开关电源或电池供电时的LED台灯应用电路（VCC为开关电源直流电压输出）图3、使用交流电供电时的LED台灯应用电路（AC220为交流220V充电电压输入）。

触摸延时开关电路图_触摸延时开关原理图_触摸延时开关如何接线触摸延时开关电路图_触摸延时开关原理图_触摸延时开关如何接线说到触摸延时开关相信大家都觉得十分陌生，但是小编想告诉大家，触摸延时开关其实就是日常生活中楼道的灯，有的是声控有的是要触摸，而小编今天要说的便是触摸延时开关并告知大家触摸延时开关接线，下面请看触摸延时开关接线的介绍。

触摸延时开关接线图触摸延时开关简介延时开关中有触摸延时开关、声光控延时开关等。

只要用手摸一下开关的触摸片或给声音信号就自动照明。

当人离开30秒至75秒内自动关闭，为国家能源部极力推荐产品。

触摸式延时开关利用的是与试电笔同样的原理，即在人体和电源间串联一个很大的电阻，这样，通过人体会形成一个低电压的电流（电压低，但电流并不一定小），最终流入大地，形成触发回路，这样，就可以触发延时开关开始计时，并接通电灯主回路，灯就亮了。

触摸延时开关工作原理开关电路中声音检测采用驻极体话筒MIC，三极管T2组成放大器。

无声响静态时T2是处于饱和导通状态，当有声响时，话筒MIC接收声响信号，可使T2截止。

亮度检测由光敏电阻RG完成。

电路使用的CMOS数字集成电路CD4011，内含有四个2输入端与非门。

CD4011中除其中一个直接用为2输入端与非门作为判别电路外，其余三个均接成反相器作放大器用。

D6、R6、C4组成延时电路。

开关采用可控硅T1。

二极管D1~D4与可控硅T1组成可控整流电路，当T1导通时，灯泡LAMP发亮；T1截止时，灯泡熄灭。

触摸延时开关接线步骤解析触摸式延时开关有一个金属感应片在外面，人一触摸就产生一个信号触发三极管导通，对一个电容充电，电容形成一个电压维持一个场效应管管导通灯泡发光。

当把手拿开后，停止对电容充电，过一段时间电容放电完了，场效应管的栅极就成了低电势，进入截止状态，灯泡熄灭。

触摸式延时开关电路虚线右面是普通照明线路，左部是电子开关部分。

VD1~VD4、VS组成开关的主回路，IC组成开关控制回路。

新颖感应台灯控制电路本处介绍的感应台灯控制电路，不需要机械开关，只要用手靠近台灯，就能控制台灯的亮灭，或改变灯光亮度。

具有电路新颖，结构简单，灵敏度高，性能稳定和安全可靠等特点。

电路原理如图所示，主要由电源电路、感应信号产生电路和控制电路三部分组成。

1、电源电路电路采用直流9V电压供电，为了缩小体积，使用C1和C2将交流220V市电降至10V左右，经二级管D1--D4桥式整流和C3滤波后，由三端固定稳压器U1输出稳定的9V直流电压。

C4用于抑制7809可能产生的自激，R1为泄放电阻，作用是停电以后，释放C1和C2中储存的电荷。

2、感应信号产生电路主要由传感器和T1等组成，U2为NE555，并将它接成脉冲启动式单稳态电路。

传感器使用导电金属箔制作，可以用香烟盒内铝箔代用，面积不应小于10*20CM2 ，此传感器灵敏度较高，人体离传感器1---2CM时，便可对电路进行控制。

3、控制电路主要由U1和VS等组成，实现人体每靠近一次传感器一次，台灯亮灭状态便改变一次的功能。

实用小型稳压电源制作市场上有许多可调的整流电源，可输出3-12V的电压。

但这类电源大多工艺粗糙，存在许多问题。

我们这次将制作一个性能比较好的可调直流稳压电源，能满足许多场合的需求。

本制作需要的元件都可以在电子商店买到，主要元件清单如下：电路工作原理：220V的交流电从插头经保险管送到变压器的初级线圈，并从次级线圈感应出经约9V的交流电压送到4个二极管。

二极管在电路中的符号有短线的一端称为它的负极（或阴极），有三角前进标志的一端称为它的正极（或阳极）。

的基本作用是只允许电流从它的正极流向它的负极（即只能按三角标示的方向流动），而不允许从负极流向正极。

我们知道，交流电的特点是方向和电压大小一直随时间变化，用通俗的话说，它的正负极是不固定的。

但是对照图１来看，不管从变压器中出来的两根线中那根电压高，电流都能而且只能由D3或D4流入右边的电路，由D1或D2流回去。

特性描述：2.5V〜5V宽电压范围，3ua〜5ua超低工作电流SOT23-6封装是业内最小的，易于设计外围仅需要一个CS电容器，因此设计简单感应距离大于5cm，可以通过更改CS电容参数来调整感应距离多种输出模式是可选的Qt100可以部分替换且成本低强大的抗干扰能力，无误触发ttp223触摸开关的电路图（1）2.5V〜5V宽电压范围，3ua〜5ua超低电流。

SOT23-6封装是业界最小的，易于设计。

外围仅需要一个CS电容器，因此设计简单。

感应距离大于5cm，可以通过更改CS电容的参数来调整感应距离。

多种输出模式是可选的。

Qt100可以部分替换，成本低。

具有很强的抗干扰能力，不会被错误触发。

ttp223触摸开关的电路图（2）Ttp223是一种通常用于触摸台灯的微功耗CMOS触摸IC。

它的最大工作电压为5.5V，静态功耗仅为几微安。

在上面的电路中，只要您触摸触摸电极，IC的输出就会输出高电平控制信号。

如果再次触摸它，输出将变为低电平。

触摸台灯是利用IC输出的控制信号通过三极管来控制LED灯珠，从而实现触摸开关控制。

包含原理图和PCB工程文件界面设计说明：电源连接5V电源；如果是数字信号，则最好连接J1接口的5和6引脚，即网络标签为d0和D1的接口。

如果是模拟信号，则只能连接到J1接口的引脚5和6，即标记为d0和D1的接口；如果是IIC接口信号，则只能连接J1接口的1和2引脚，即以Ad5 / SCL和Ad4 / SDA 作为网络标签的接口；如果模块板上的数字接口多于两个，即J1接口的5和6引脚不够用，请继续使用J1接口的1和2引脚。

P11跳线接口说明：1. Tog 0，alhb 0，直接模式，Q高电平有效2. Tog 0，alhb 1，直接模式，Q低电平有效3. Tog 1，alhb 0，锁存输出，通电状态= 04. Tog 1，Alhb 1，锁存输出，通电状态= 10.jpgAltium Designer绘制的ttp223金属触摸开关的原理图和PCB图如下：（51hei附件可以下载工程文件）0.png 0.png触摸传感器是基于电容感应原理的触摸开关模块。

触摸延时开关的工作原理及电路图一、工作原理触摸式延时开关有一个金属感应片在外面，人一触摸就产生一个信号触发三极管导通，对一个电容充电，电容形成一个电压维持一个场效应管管导通灯泡发光。

当把手拿开后，停止对电容充电，过一段时间电容放电完了，场效应管的栅极就成了低电势，进入截止状态，灯泡熄灭。

触摸式延时开关电路虚线右面是普通照明线路，左部是电子开关部分。

VD1～VD4、VS组成开关的主回路，IC组成开关控制回路。

平时，VS处于关断状态，灯不亮。

VD1～VD4输出220V脉动直流电经R5限流，VD5稳压，C2滤波输出约12V左右的直流电供IC使用。

此时LED 发光，指示开关位置，便于夜间寻找开关。

IC为双D触发器，只用其中一个D触发器将其接成单稳态电路，稳态时1脚输出低电平，VS关断。

当人手触摸一下电极M时，人体泄漏电流经R1、R2分压，其正半周使单稳态电路翻转，1脚输出高电平，经R4加到VS的门极，使VS开通，电灯点亮。

这时1脚输出高电平经R3向电容C1充电，使4脚电平逐渐升高直至暂态结束，电路翻回稳态，1脚突变为低电平，VS失去触发电压，交流电过零时即关断，电灯熄灭。

二、按钮触摸开关按动按钮开灯后，电路能自动延时关灯，电路如图二所示。

D1为开关所在的安装位置做指示，D2～D5组成桥式整流，将50Hz的的交流电整流为100Hz的脉动直流电压，按下K1，电流经过R3限流后通过D6为C1充电，同时V1的控制极得到触发电压，V1导通，灯泡点亮。

松手后K1自动复位断开，C1开始放电，为V1的控制极继续提供触发电压，V1继续导通，灯泡继续亮，当C1两端电压低于0.7V时， V1控制极失去有效的触发电压，此时V1阳极的脉动电流到0点时，与阴极电压相等而关断，灯泡熄灭，这就是单向可控硅的“过0关断”。

调整R2的阻值，使C1有效放电时间达到40～60秒钟最好。

图三电路多了一只用三极管组成的反相器，利用C1充电时间做灯泡点亮的延时时间。

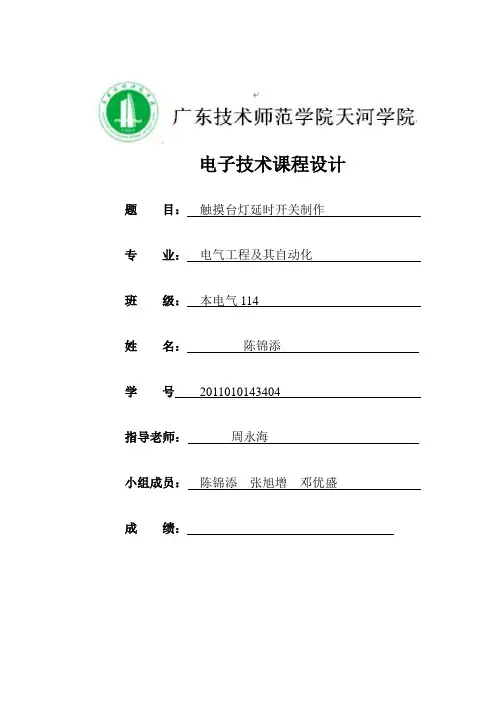

电子技术课程设计题目：触摸台灯延时开关制作专业：电气工程及其自动化班级：本电气114姓名：陈锦添学号2011010143404指导老师：周永海小组成员：陈锦添张旭增邓优盛成绩：摘要：当今的中国资源的消耗是非常巨大的，国家倡导推行低碳环保的生活。

因此无人值守的自动控制系统将会得到广泛的应用，触摸延时开关广泛用于适于楼梯间、卫生间、走廊、仓库、地下通道、车库等场所的自控照明，避免长明灯浪费。

使用时，只要用手指摸一下触摸电极，台灯就会亮，延时一段时间后就会自动熄灭，可以直接取代普通开关。

不必更改原有的布线。

触摸式延时开关，使公共照明实现自动控制，大幅度节省公共照明用电，延时开关电路受到极大的欢迎和推广！使用时只需轻触一下开关按钮 ,电路导通实现照明 ,自动延时照明一段时间后自动关闭；led发光二极管发光指示,便于夜间使用；无触点电子开关,接通负载的瞬间，不产生冲击高电压，延长负载使用寿命。

关键词：延时开关，电阻，电容，三极管，二极管，LED目录：一、设计目的 (2)1.1 了解触摸台灯开关功能 (2)1.2 了解如何控制开关延时的长短 (4)1.3 了解可控硅MCR100-8在电路中的作用 (4)二、设计任务2.1 利用触摸方式控制电路的导通与闭合，实现电灯的亮与灭..32.2 利用可调电阻，电解电容和电阻组合控制延时长短 (4)三、设计要求3.1 利用可控硅来实现电路的功能 (3)3.2 选择合适的电阻、电容三极管等器件 (3)3.3 完成全电路理论设计、制作、调试,并画出电路原理图 (3)3.4 上交制作产品一件 (3)四、总体电路原理图 (4)五、确定元器件及元件参数 (5)六、总体方案的设计与选择6.1 电路原理 (6)七、电路组装、调试过程中遇到的问题及解决办法 (7)八、分析与心得 (8)九，制作成品实图以及测试结果 (9)十、参考文献 (10)1.2控制开关延时的长短:选择C1、W和R4的组合，可以控制延时的长短。

• 2）质量的判断 将万用表置于“R×10”挡，黑表笔接阳
极，红表笔接阴极，指针应接近∞，如图7-7所示。当合上
S时，表针应指很小的阻值，约为60～200Ω，表明单向
晶闸管能触发导通；断开S，表针回不到∞，表明晶闸管
是正常的（有些晶闸管因为维持电流较大，万用表的电流
不足以维持它导通，当S断开后，表
图7-7
0.1μF 100kΩ
实验板（万能板）、导线
数量 4 1 1 2 1 1 1 1 1
任务1 检测晶闸管
一 、认识晶闸管
常用的晶闸管有单向和双向两大类 1、单向晶闸管基本结构与图形符号：
文字符号“VT”，
属于四层三端半导体器件： 阳极A、阴极K、门极G，
2、连电路，观察单向晶闸管的工作特性
3、单向晶闸管的导通和关断的规律
2．在单相桥式可控整流电路中，输出电压比半波可控整流电路增加一倍，即UL=0.
发脉冲
3）在 ＜ωt＜л期间，尽管ug在晶闸管导通后即已消失，但是晶闸管仍然保持导通，因此，在这期间，负载电压uL依然和次级电压u2保
持基本相等。
2它）的质主量电的极判T断1和将T2万无用论表加置正于向“电R压×还1是0”反挡向，电黑压表，笔其接门阳极极G，的红触表发笔信接号阴无极论，是指正针向应还接是近反∞向，，如它图都7能-7所被示“。触发”导通。c）输
4. 单向晶闸管的主要参数
• （1）断态重复峰值电压UDRM ：结温为额定值时，门极 断开，允许重复加在晶闸管A、K间的正向峰值电压。
• （2）反向重复峰值电压URRM 结温为额定值时，门极断 开，允许重复加在晶闸管A、K间的反向峰值电压。
• （3）通态平均电流IT(AV) ：在规定的环境温度和散热条 件下，结温为额定值，允许通过的工频正弦半波电流的平 均值。

人体感应式照明灯控制开关电路原理图
人体感应式照明灯控制开关，不需要机械开关，只要人体靠近控制开关的传感器，就能控制照明灯的亮灭。

本文所述电路中的传感器设计感应控制距离为1~2厘米，可以方便的用手进行感应控制。

电路原理如附图所示，主要由电源电路、感应信号产生电路和控制电路三部分组成。

下面对各部分电路做一简单介绍：
1、电源电路
电路采用直流9V电压供电，为了缩小体积，使用C1和C2将交流220V市电降至10V左右，经二级管D1--D4桥式整流和C3滤波后，由三端固定稳压器U1输出稳定的9V直流电压。

C4用于抑制7809可能产生的自激，R1为泄放电阻，作用是停电以后，释放C1和C2中储存的电荷。

2、感应信号产生电路
主要由传感器和T1等组成，U2为NE555，并将它接成脉冲启动式单稳态电路。

传感器使用导电金属箔制作，可以用香烟盒内铝箔代用，面积不应小于10*20cm2，此传感器灵敏度较高，人体离传感器1~2cm时，便可对电路进行控制。

3、控制电路
主要由U1和VS等组成，实现人体每靠近一次传感器一次，照明灯亮灭状态便改变一次的功能。

台灯触摸开关的原理
台灯触摸开关是一种智能化的开关设备，它通过触摸灯罩或灯座的方式来实现
灯的开关控制。

在现代家居生活中，台灯触摸开关已经成为了一种流行的选择，它不仅方便实用，而且给人一种科技感十足的体验。

那么，台灯触摸开关的原理是什么呢？接下来，我们就来一探究竟。

台灯触摸开关的原理主要是基于电容感应技术。

电容感应技术是一种利用电容
变化来感应触摸的技术，它利用人体的电容来改变电路的工作状态，从而实现触摸开关的操作。

在台灯触摸开关中，通常会有一个电容感应芯片，它内部包含了一组电容传感
器和相关的电路，通过这些传感器可以感应到人体的电容变化。

当人体接触到台灯的灯罩或灯座时，会导致人体电容与传感器之间的电容发生变化，这种变化会被传感器感知到并传送到控制电路中。

控制电路会根据接收到的电容变化信号来判断触摸操作的意图，当检测到触摸
操作时，控制电路会发送指令给灯的开关电路，从而实现灯的开启或关闭。

整个过程完全依靠电容感应技术来实现，无需物理按键，使得触摸开关更加灵敏和便捷。

除了电容感应技术，台灯触摸开关还可能会结合其他技术，比如灯光调节技术。

通过触摸操作，可以实现对灯光亮度的调节，这需要在触摸开关中加入相关的亮度调节电路和控制芯片，从而实现灯光的调节功能。

总的来说，台灯触摸开关的原理是基于电容感应技术，通过感应人体电容的变
化来实现触摸操作的控制。

这种技术不仅使得台灯触摸开关更加方便灵活，而且也增加了台灯的科技感，给人们带来了更加智能化的家居体验。

随着科技的不断进步，相信台灯触摸开关会在未来的家居生活中发挥越来越重要的作用。

触控台灯的设计与制作摘要：21世纪，人类迈进了信息社会的崭新时代，信息社会的基础是电子技术。

随着电子技术的迅猛发展，它在各个工业领域的应用更加广泛。

社会对电子产品的需求也日益增多，对电子产品的要求也越来越来高。

当今电子技术应用的飞速发展，及其应用范围不断扩大。

可以说，在人们的日常生活生产中处处都离不开电子产品，它打破了人们的传统设计思想，很多都应用模拟电路、脉冲数字电路、逻辑部件来实现的功能，凭借其操作简便、智能化程度高、体积小、集成度高、功能强大、抗干扰能力强、可靠性高等独特的优点，在各个领域都得到了广泛的应用，尤其是家用电器领域发挥了更大的作用。

关键词：单稳态触发器、晶闸管、驱动电路本设计通过触摸台灯的金属部分就能控制台灯的开与关以及亮度。

同时也可以通过键控实现控制功能。

该设计主要采用模拟电路，数字电路以及电力电子的相关知识。

同时在制造电路板的过程中也运用了PCB设计的有关知识及软件。

一、硬件设计触控式台灯的工作过程是内部安装电子触摸式芯片与台灯触摸处之电极片形成一控制回路。

当人体碰触到感应之电极片，触摸信号藉由脉动直流电产生一脉冲信号传送至触摸感应端，接着触摸感应端会发出一触发脉冲信号，就可控制开灯；如再触摸一次，触摸信号会再藉由脉动直流电产生一脉冲信号传送至触摸感应端，此时触摸感应端就会停止发出触发脉冲信号，当交流电过零时，灯自然熄灭。

(—)、设计思路该装置电路（见附图一）。

当人手碰一下金属触片A，人体上的杂波信号便通过C3加到时基电路的2脚，2脚被触发，整个触发器翻转，3脚输出高电平，输出经限流电阻R加到可控硅控制极，可控硅VS导通，ZD点亮。

需要关灯时，用手碰一下金属片B，感应信号经C4加到时基电路的6脚时，6脚被触发，3脚输出低电平，可控硅失去触发电流而截止，电灯熄灭。

电路中的C3、C4是耦合电容，又能防止因个别元件的破坏而造成的麻电现象。

电路中的C1、C1、VD、VDW组成6V直流供电电源。

基于PT2102构成的触摸式四档调光照明控制器电路图PT2102是采用CMOS制作工艺、标准DIP-8封装的四档步进触摸调光专用集成电路，具有静态功耗低、触摸灵敏度较高和工作可靠等特点。

利用PT2102构成的触摸式四档调光照明控制器典型电路如图所示。

该控制器只要用手触摸控制器金属装饰件或照明灯具灯罩即可对照明灯具进行关、弱光、中光和强光四档调光控制。

它常用于台灯等照明灯具控制。

利用PT2102构成的触摸式四档调光照明控制器电路电路结构及主要元器件选择:由图可知，该触摸式四档调光照明控制器由电源电路、触摸控制电路和控制执行电路组成。

其中，电源电路由降压电阻R1、整流二极管VD1、稳压二极管VD2和滤波电容C5组成。

实际应用时，VD2常选用9.1V、1／2W稳压二极管，如IN5999型等。

220V交流电经过降压、整流、滤波和稳压后形成稳定的9V左右直流电给PT2l02供电。

触摸控制电路由触摸电极片M、隔离元件C1、C2、保护二极管VD3、VD4、四档步进触摸调光专用集成电路PT2102及充放电元件C3、R6等外围元件组成。

实际应用时，为确保使用者的绝对安全，C1、C2要求采用耐压1000V的CBB型聚丙烯电容器；VD3、VD4选用IN4148型硅开关二极管。

控制执行电路由双向晶闸管VS、照明灯具H组成。

实际应用时，VS常选用1A／400V 小型塑封双向晶闸管；H选用60W白炽灯泡。

2．工作原理:电路通电后，当无人触摸触摸电极片M时，四档步进触摸调光专用集成电路PT2l02第6脚无触发脉冲输出，双向晶间管VS处于截止状态，照明灯具H不亮。

用手每触摸一次触摸电极片M时，人体感应的杂波信号经隔离电容C1、C2及电阻R4、R5送人PT2102的感应信号输入端第4脚，经集成电路内部电路处理后，由第6脚输出触发信号经C4、R7加至双向晶闸管VS的触发端，使其导通角发生变化，所以灯光的亮度就改变一档。

反复触摸M，灯光亮度按弱光→中光→强光→关→弱光…循环变化。

光控、触摸式控制延时照明灯电路设计一、概述（功能描述）为节约楼道、走廊的照明灯用电，且避免为使声控灯亮而在夜晚发出的声响对他人造成影响，该电路设计实现了白天灯不亮，晚上在有人触摸时才亮，并且能够延时一定时间再自动熄灭，等待下一次被点亮的功能。

（氖灯具有指示功能，使人们在黑暗中能找到触摸的位置。

）二、电路原理该电路主要是利用两个晶闸管实现了对电路的开关控制，而光敏电阻和铜片则为晶闸管导通与否提供了条件。

白天，光敏电阻R受光照射时，处于低阻值状态，此时用手触碰触摸电极A，晶闸管VT2无法达到导通电压，故VT1和VT2均保持截止，照明灯E便不会在白天时被点亮。

夜晚，光敏电阻R由于无光照，而变成高阻值状态，此时若用手触碰触摸电极A，晶闸管VT2门极将获得一个较高电位，使VT2导通。

VT2导通后，交流电的正半周通过电阻R1和VT2对电解电容C 快速充电，使VT1受触发而导通，照明灯E被点亮。

触摸电极A上的人体感应信号消失后，VT2则截止，而C通过R2对VT1的门极放电，使VT1维持导通，故照明灯被点亮后能延时一定时间。

当C放电完毕，VT1截止，灯熄灭。

若再次触碰电极A，电路重复上述工作过程。

三、电路仿真及结果原电路图：附件3 参考文献1. 11.光控延寿节电灯开关工作原理光控延寿节电灯开关的电路如图1-28所示。

VS是普通的双向晶闸管，其交流触发电压是通过双向触发二极管VD后，从电容器C两端获得的。

C两端的交流电压大小取决于电阻器R1和光敏电阻器RL 对220V交流的分压（忽略电灯灯丝电阻）。

白天，光敏电阻器RL受自然光照射呈低电阻值，电容器C两端的充电电压小于双向触发二极管VD 的转折电压（约30V），VD不导通，双向晶闸管VS因无触发电压而截止，电灯H不亮。

此时，整个开关电路自身耗电甚微，实测总电流小于2mA。

夜晚，环境自然光线变暗，RL呈高电阻（可达1MΩ以上），C两端交流电压不断升高，当超过VD的转折电压是，VD导通，VS从C两端获得触发电压亦导通，H通电发光。
