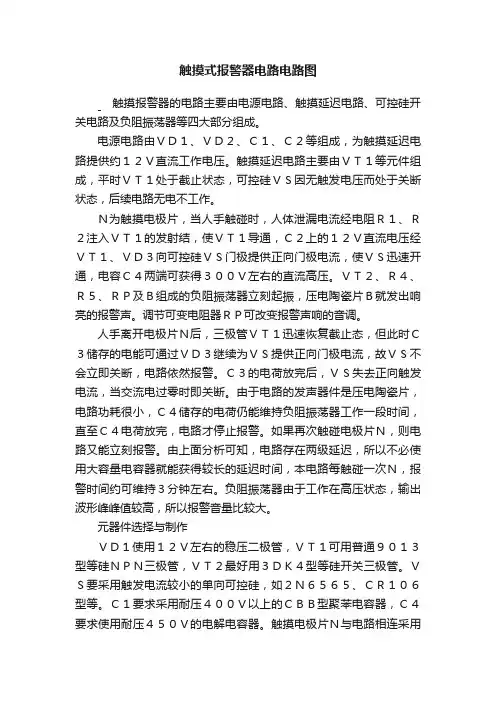

触摸式报警器电路电路图触摸报警器的电路主要由电源电路、触摸延迟电路、可控硅开关电路及负阻振荡器等四大部分组成。

电源电路由ＶＤ１、ＶＤ２、Ｃ１、Ｃ２等组成，为触摸延迟电路提供约１２Ｖ直流工作电压。

触摸延迟电路主要由ＶＴ１等元件组成，平时ＶＴ１处于截止状态，可控硅ＶＳ因无触发电压而处于关断状态，后续电路无电不工作。

Ｎ为触摸电极片，当人手触碰时，人体泄漏电流经电阻Ｒ１、Ｒ２注入ＶＴ１的发射结，使ＶＴ１导通，Ｃ２上的１２Ｖ直流电压经ＶＴ１、ＶＤ３向可控硅ＶＳ门极提供正向门极电流，使ＶＳ迅速开通，电容Ｃ４两端可获得３００Ｖ左右的直流高压。

ＶＴ２、Ｒ４、Ｒ５、ＲＰ及Ｂ组成的负阻振荡器立刻起振，压电陶瓷片Ｂ就发出响亮的报警声。

调节可变电阻器ＲＰ可改变报警声响的音调。

人手离开电极片Ｎ后，三极管ＶＴ１迅速恢复截止态，但此时Ｃ３储存的电能可通过ＶＤ３继续为ＶＳ提供正向门极电流，故ＶＳ不会立即关断，电路依然报警。

Ｃ３的电荷放完后，ＶＳ失去正向触发电流，当交流电过零时即关断。

由于电路的发声器件是压电陶瓷片，电路功耗很小，Ｃ４储存的电荷仍能维持负阻振荡器工作一段时间，直至Ｃ４电荷放完，电路才停止报警。

如果再次触碰电极片Ｎ，则电路又能立刻报警。

由上面分析可知，电路存在两级延迟，所以不必使用大容量电容器就能获得较长的延迟时间，本电路每触碰一次Ｎ，报警时间约可维持３分钟左右。

负阻振荡器由于工作在高压状态，输出波形峰峰值较高，所以报警音量比较大。

元器件选择与制作ＶＤ１使用１２Ｖ左右的稳压二极管，ＶＴ１可用普通９０１３型等硅ＮＰＮ三极管，ＶＴ２最好用３ＤＫ４型等硅开关三极管。

ＶＳ要采用触发电流较小的单向可控硅，如２Ｎ６５６５、ＣＲ１０６型等。

Ｃ１要求采用耐压４００Ｖ以上的ＣＢＢ型聚苯电容器，Ｃ４要求使用耐压４５０Ｖ的电解电容器。

触摸电极片Ｎ与电路相连采用两只高值电阻器Ｒ１与Ｒ２，其目的是增加电路的安全可靠性。

Ｂ采用∮３５ｍｍ的压电陶瓷片，为增加其发声音量应配置合适的共鸣腔，如能采用高响度的压电陶瓷报警喇叭，效果更佳。

NE555 双键触摸电子开关电路图NE555 双键触摸电子开关电路图元件:R1，R2=3.3M 1/4W 5% D1=1N4148 二极管RL1=12V 继电器R3=10K 1/4W 5% 电阻D2= 发光二极管R4=1K 1/4W 5% Q1=BC547 三极管C1=10nF 63V MKT 5% 电容IC1=555 集成电路分立元件的五路跑马灯控制电路NE555和CD4017组成的流水灯控制电路双键触摸式照明灯本电路图使用两个触摸电极片，分别代替在实际生活中的开和关控制。

一、电路工作原理双触摸式照明开关电路如图1所示。

VS与VD7构成了开关回路。

当人触摸到M1(开)电极片时，人体通过R4、VD5整流后给IC NE555集成电路的2脚一个低电平信号(此时IC NE555集成电路接为RS触发器)，输出脚3输出高电平，通过R3后触发VS的门极，VS导通，电灯点亮。

当人触摸到M2(关)电极片时，人体通过R5、VD6整流后给IC NE555集成电路的6脚一个低电平信号，输出脚3输出低电平，R1提供的正向触发电压被R3通过集成电路的3脚对地短路，VS失去触发电压，当交流过零时即关断，电灯熄灭。

二、元器件选择IC选用NE 555型集成电路;VS选用2N6565型普通塑封小型单向晶闸管;VD1~VD4选图1 双键触摸式照明灯电路图用IN4007硅整流二极管;VD7选用6.2V、1W的2CW105硅稳压二极管;VD6、VD7选用IN4148型硅开关二极管;R1~R5均选用RTX—1/8W型碳膜电阻器;C1选用CD11—16V型电解电容;C2选用C,I,I型瓷介电容器。

三、制作与调试方法本电路结构简单、使用方便，只要焊接正确，选用元件正确都能正常工作。

由于本电路负载的能力受到稳压管VD7的限制，所以负载的功率不宜大于60W。

特性描述：2.5V~5V宽电压范围，3ua~5ua超低工作电流SOT23-6封装是业内最小的，易于设计外围只需要一个CS电容器，设计简单传感距离大于5cm，可以通过改变CS电容参数来调整传感距离多种输出模式可选Qt100可部分替换，成本低廉抗干扰能力强，无误触发ttp223触摸开关电路图（1）2.5V~5V宽电压范围，3ua~5ua超低电流。

SOT23-6封装是业界最小且易于设计的。

外围只需要一个CS电容器，设计简单。

传感距离大于5cm，可以通过改变CS电容器的参数来调整传感距离。

多种输出模式可选。

Qt100可部分更换，成本低。

抗干扰能力强，不会误触发。

ttp223触摸开关电路图（2）Ttp223是一种常用于触摸台灯的微功耗CMOS触摸IC。

其最大工作电压为5.5V，静态功耗仅为几微安。

在上述电路中，只要触摸触摸电极，IC的输出就会输出一个高电平的控制信号。

如果你再碰它，输出就会变低。

触摸台灯利用IC输出的控制信号，通过三极管控制LED灯珠，实现触摸开关控制。

包含原理图和PCB工程文件接口设计说明：电源连接到5V电源；如果是数字信号，最好连接J1接口的5针和6针，即带有网络标签d0和D1的接口。

如果是模拟信号，则只能连接到J1接口的5号脚和6号脚，即标记为d0和D1的接口；如果是IIC接口信号，则只能连接J1接口的1号和2号管脚，即使用Ad5/SCL和Ad4/SDA作为网络标签的接口；如果模块板上有两个以上的数字接口，即J1接口的5、6引脚不够，请继续使用J1接口的1、2引脚。

P11跳线接口说明：1Tog 0，alhb 0，直接模式，Q高激活2Tog 0，alhb 1，直接模式，Q低激活三。

Tog 1，alhb 0，闩锁输出，通电状态=04Tog 1，Alhb 1，闩锁输出，通电状态=10.jpgAltium Designer绘制的ttp223金属触摸开关原理图和PCB图如下：（项目文件可从51hei附件下载）0.png 0.png触摸传感器是一种基于电容传感原理的触摸开关模块。

触摸延时开关的工作原理及电路图一、工作原理触摸式延时开关有一个金属感应片在外面，人一触摸就产生一个信号触发三极管导通，对一个电容充电，电容形成一个电压维持一个场效应管管导通灯泡发光。

当把手拿开后，停止对电容充电，过一段时间电容放电完了，场效应管的栅极就成了低电势，进入截止状态，灯泡熄灭。

触摸式延时开关电路虚线右面是普通照明线路，左部是电子开关部分。

VD1～VD4、VS 组成开关的主回路，IC组成开关控制回路。

平时，VS处于关断状态，灯不亮。

VD1～VD4输出220V脉动直流电经R5限流，VD5稳压，C2滤波输出约12V左右的直流电供IC使用。

此时LED发光，指示开关位置，便于夜间寻找开关。

IC为双D触发器，只用其中一个D触发器将其接成单稳态电路，稳态时1脚输出低电平，VS关断。

当人手触摸一下电极M时，人体泄漏电流经R1、R2分压，其正半周使单稳态电路翻转，1脚输出高电平，经R4加到VS的门极，使VS开通，电灯点亮。

这时1脚输出高电平经R3向电容C1充电，使4脚电平逐渐升高直至暂态结束，电路翻回稳态，1脚突变为低电平，VS失去触发电压，交流电过零时即关断，电灯熄灭。

二、按钮触摸开关按动按钮开灯后，电路能自动延时关灯，电路如图二所示。

D1为开关所在的安装位置做指示，D2～D5组成桥式整流，将50Hz的的交流电整流为100Hz的脉动直流电压，按下K1，电流经过R3限流后通过D6为C1充电，同时V1的控制极得到触发电压，V1导通，灯泡点亮。

松手后K1自动复位断开，C1开始放电，为V1的控制极继续提供触发电压，V1继续导通，灯泡继续亮，当C1两端电压低于0.7V时，V1控制极失去有效的触发电压，此时V1阳极的脉动电流到0点时，与阴极电压相等而关断，灯泡熄灭，这就是单向可控硅的“过0关断”。

调整R2的阻值，使C1有效放电时间达到40～60秒钟最好。

图三电路多了一只用三极管组成的反相器，利用C1充电时间做灯泡点亮的延时时间。

触摸延时开关的工作原理及电路图一、工作原理触摸式延时开关有一个金属感应片在外面，人一触摸就产生一个信号触发三极管导通，对一个电容充电，电容形成一个电压维持一个场效应管管导通灯泡发光。

当把手拿开后，停止对电容充电，过一段时间电容放电完了，场效应管的栅极就成了低电势，进入截止状态，灯泡熄灭。

触摸式延时开关电路虚线右面是普通照明线路，左部是电子开关部分。

VD1～VD4、VS 组成开关的主回路，IC组成开关控制回路。

平时，VS处于关断状态，灯不亮。

VD1～VD4输出220V脉动直流电经R5限流，VD5稳压，C2滤波输出约12V左右的直流电供IC使用。

此时LED发光，指示开关位置，便于夜间寻找开关。

IC为双D触发器，只用其中一个D触发器将其接成单稳态电路，稳态时1脚输出低电平，VS关断。

当人手触摸一下电极M时，人体泄漏电流经R1、R2分压，其正半周使单稳态电路翻转，1脚输出高电平，经R4加到VS的门极，使VS开通，电灯点亮。

这时1脚输出高电平经R3向电容C1充电，使4脚电平逐渐升高直至暂态结束，电路翻回稳态，1脚突变为低电平，VS失去触发电压，交流电过零时即关断，电灯熄灭。

二、按钮触摸开关按动按钮开灯后，电路能自动延时关灯，电路如图二所示。

D1为开关所在的安装位置做指示，D2～D5组成桥式整流，将50Hz的的交流电整流为100Hz的脉动直流电压，按下K1，电流经过R3限流后通过D6为C1充电，同时V1的控制极得到触发电压，V1导通，灯泡点亮。

松手后K1自动复位断开，C1开始放电，为V1的控制极继续提供触发电压，V1继续导通，灯泡继续亮，当C1两端电压低于0.7V时，V1控制极失去有效的触发电压，此时V1阳极的脉动电流到0点时，与阴极电压相等而关断，灯泡熄灭，这就是单向可控硅的“过0关断”。

调整R2的阻值，使C1有效放电时间达到40～60秒钟最好。

图三电路多了一只用三极管组成的反相器，利用C1充电时间做灯泡点亮的延时时间。

详解电动机正回转的电气操控线路图两层联锁的电动机正回转操控线路图：QS总电源开关。

KM1正转沟通触摸器。

KM2回转沟通触摸器。

FR热继电器。

（过载维护）M电动机。

SB1接连按钮。

SB2正转按钮。

SB3回转按钮。

图里左半有些L1L2L3到电动机，这段线路称为主电路。

KM1主触头（符号KM1周围有虚线的）闭合时正转，KM2主触头（符号KM2周围有虚线的）闭合回转。

图里右半有些称为操控电路。

按下SB2（其常开触头闭合接通KM1线圈回路，常闭触头断开堵截KM2线圈回路），KM1线圈(符号KM1为长方形的)吸合，SB2右边的KM1常开辅佐触头吸合自锁，KM2线圈(符号KM2为长方形的)上边的KM1常闭辅佐触头互锁（堵截KM2线圈回路），KM1主触头吸合，电动机正转。

按下SB1电动机接连。

按下SB2回转.原理同上。

1。

万能转换开关原理图 Last revision date: 13 December 2020.万能转换开关的工作原理及符号表示教程来源：本站原创作者：未知点击：2301 更新时间：2009-3-4 16:14:36 万能转换开关是一种多档式、控制多回路的主令电器。

万能转换开关主要用于各种控制线路的转换、电压表、电流表的换相测量控制、配电装置线路的转换和遥控等。

万能转换开关还可以用于直接控制小容量电动机的起动、调速和换向。

如图1所示为万能转换开关单层的结构示意图。

常用产品有LW5和LW6系列。

LW5系列可控制5.5kW及以下的小容量电动机；LW6系列只能控制2.2kW及以下的小容量电动机。

用于可逆运行控制时，只有在电动机停车后才允许反向起动。

LW5系列万能转换开关按手柄的操作方式可分为自复式和自定位式两种。

所谓自复式是指用手拨动手柄于某一档位时，手松开后，手柄自动返回原位；定位式则是指手柄被置于某档位时，不能自动返回原位而停在该档位。

万能转换开关的手柄操作位置是以角度表示的。

不同型号的万能转换开关的手柄有不同万能转换开关的触点，电路图中的图形符号如图2所示。

但由于其触点的分合状态与操作手柄的位置有关，所以，除在电路图中画出触点图形符号外，还应画出操作手柄与触点分合状态的关系。

图中当万能转换开关打向左45°时，触点1-2、3-4、5-6闭合，触点7-8打开；打向0°时，只有触点5-6闭合，右45°时，触点7-8闭合，其余打开。

施耐德微型断路器代号标注方法：举例：1-C65N-C20A/2P+VE+30mA+SD，各项含义为1---------识别号C65------序列代号N--------分断能力，N为6000A，H为10000A，L为15kA C--------脱扣曲线，B为电子保护，C为配电保护，D为动力保护20A------额定电流，有1、2、4、6、10、16、20、25、32、40、50、63A 2P-------极数，有1、2、3、4极VE-------剩余电流附件，有VE、VEG、VM、VEA，VM为电磁式30mA-----剩余动作电流，有30、100、300mA SD-------选配附件，有MX、OF、MN、MV、SD、Tm、ATm，其中SD为辅助接点。

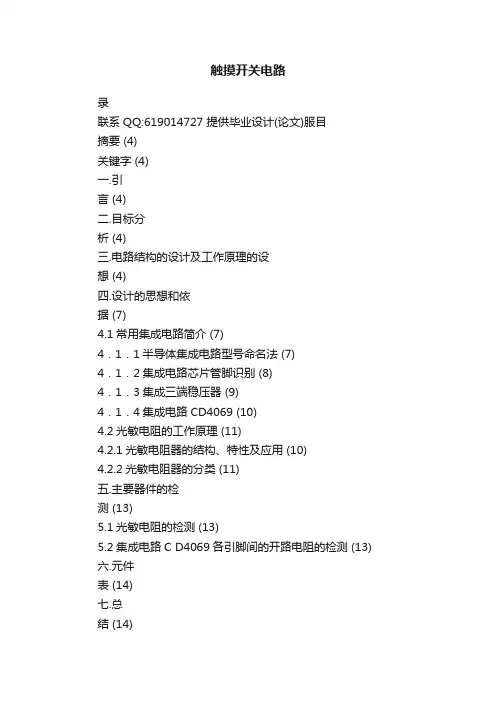

触摸开关电路录联系QQ:619014727 提供毕业设计(论文)服目摘要 (4)关键字 (4)一.引言 (4)二.目标分析 (4)三.电路结构的设计及工作原理的设想 (4)四.设计的思想和依据 (7)4.1常用集成电路简介 (7)4．1．1半导体集成电路型号命名法 (7)4．1．2集成电路芯片管脚识别 (8)4．1．3集成三端稳压器 (9)4．1．4集成电路CD4069 (10)4.2光敏电阻的工作原理 (11)4.2.1光敏电阻器的结构、特性及应用 (10)4.2.2光敏电阻器的分类 (11)五.主要器件的检测 (13)5.1光敏电阻的检测 (13)5.2集成电路C D4069各引脚间的开路电阻的检测 (13)六.元件表 (14)七.总结 (14)八.结束语 (15)九.参考文献 (15)十. 附图：采用CD4069非门集成电路的：声、光、触摸三控延时电路 (16)声、光、触摸三控延时电路作者: Lili 指导老师: Wanth摘要：目前市场上所遇到的自熄开关主要有声光控延时开关，天黑以后，当有人走过楼摘梯通道发出脚步声或其它声音时，楼道灯会自动点亮提供照明，当人们走过楼道延时几秒钟后会自动熄灭。

在白天，即使有声音，楼道灯也不会亮，即可以达到节能的目的，但在有光无声的状态下开灯检查却不行。

我设计的声、光、触摸三控延时电路就解决了这个问题，本人设计的是一款以CD4069数字电路为主要元件制作的声、光控制及人体触摸控制的延时照明灯电路。

将该装置安装在楼道、走廊或卫生间等场所，在夜间，有人走动或发声时，灯会自动点亮延时数秒后自动熄灭。

在白天，若触摸电极片A，则自动灯会受触发而点亮。

关键词:光控声控静电感应节能楼道照明灯毕业设计一．引言国标GB50096-1999《住宅建筑设计规范》规定，住宅中公共部分应设人工照明，除高层住宅的电梯厅和应急照明灯外，均应采用节能自熄开关。

采用自熄开关的主要目的是改善人们的居住环境及节能。

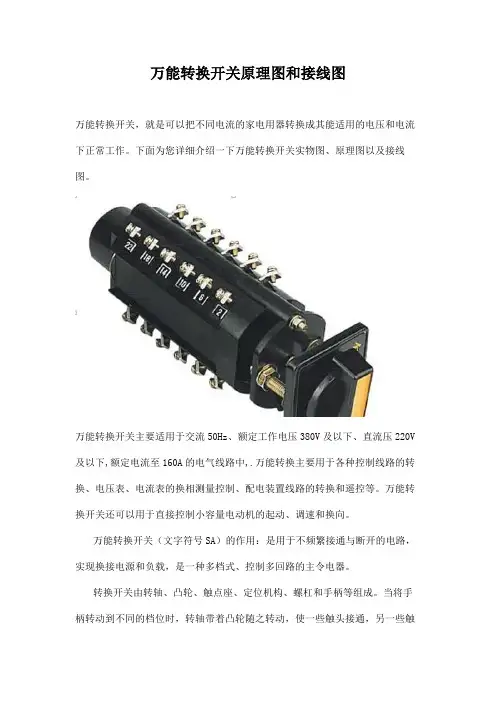

万能转换开关原理图和接线图万能转换开关，就是可以把不同电流的家电用器转换成其能适用的电压和电流下正常工作。

下面为您详细介绍一下万能转换开关实物图、原理图以及接线图。

万能转换开关主要适用于交流50Hz、额定工作电压380V及以下、直流压220V 及以下,额定电流至160A的电气线路中,.万能转换主要用于各种控制线路的转换、电压表、电流表的换相测量控制、配电装置线路的转换和遥控等。

万能转换开关还可以用于直接控制小容量电动机的起动、调速和换向。

万能转换开关（文字符号SA）的作用：是用于不频繁接通与断开的电路，实现换接电源和负载，是一种多档式、控制多回路的主令电器。

转换开关由转轴、凸轮、触点座、定位机构、螺杠和手柄等组成。

当将手柄转动到不同的档位时，转轴带着凸轮随之转动，使一些触头接通，另一些触头断开。

它具有寿命长，使用可靠、结构简单等优点，适用于交流50Hz、380V，直流220V及以下的电源引入，5KW以下小容量电动机的直接启动，电动机的正、反转控制及照明控制的电路中，但每小时的转换次数不宜超过15～20次。

万能转换开关接线图万能转换开关(文字符号SA)的作用：用于不频繁接通与断开的电路，实现换接电源和负载，是一种多档式、控制多回路的主令电器。

转换开关由转轴、凸轮、触点座、定位机构、螺杠和手柄等组成。

当将手柄转动到不同的档位时，转轴带着凸轮随之转动，使一些触头接通，另一些触头断开。

它具有寿命长，使用可靠、结构简单等优点，适用于交流50Hz、380V，直流220V及以下的电源引入，5KW以下小容量电动机的直接启动，电动机的正、反转控制及照明控制的电路中，但每小时的转换次数不宜超过15～20次。

万能转换开关符号表示上图显示了开关的档位、触头数目及接通状态，表中用“×”表示触点接通，否则为断开，由接线表才可画出其图形符号。

具体画法是：用虚线表示操作手柄的位置，用有无“.”表示触点的闭合和打开状态，比如，在触点图形符号下方的虚线位置上画“．”，则表示当操作手柄处于该位置时，该触点是处于闭合状态；若在虚线位置上未画“.”时，则表示该触点是处于打开状态。
