第六章 无缝线路

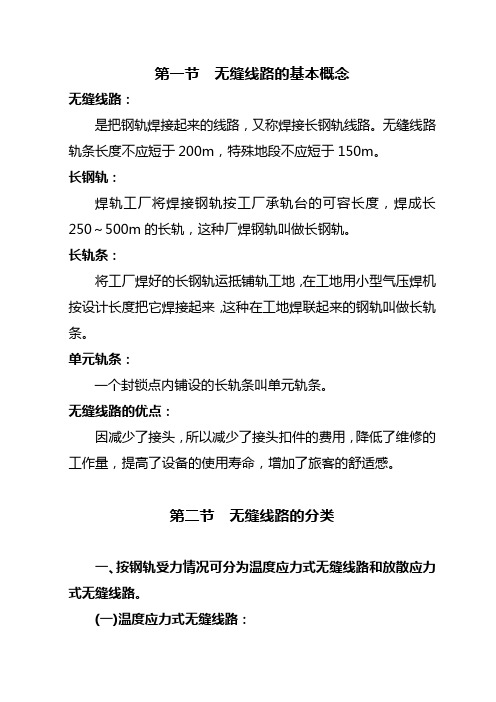

第一节无缝线路的基本概念无缝线路：是把钢轨焊接起来的线路，又称焊接长钢轨线路。

无缝线路轨条长度不应短于200m，特殊地段不应短于150m。

长钢轨：焊轨工厂将焊接钢轨按工厂承轨台的可容长度，焊成长250～500m的长轨，这种厂焊钢轨叫做长钢轨。

长轨条：将工厂焊好的长钢轨运抵铺轨工地，在工地用小型气压焊机按设计长度把它焊接起来，这种在工地焊联起来的钢轨叫做长轨条。

单元轨条：一个封锁点内铺设的长轨条叫单元轨条。

无缝线路的优点：因减少了接头，所以减少了接头扣件的费用，降低了维修的工作量，提高了设备的使用寿命，增加了旅客的舒适感。

第二节无缝线路的分类一、按钢轨受力情况可分为温度应力式无缝线路和放散应力式无缝线路。

(一)温度应力式无缝线路：一般由固定区、伸缩区和缓冲区三部分构成。

1、结构形式：在长轨之间用几根普通标准长度的钢轨连接，以便于调节轨缝，这一区段叫缓冲区；长轨本身仅在两端约数十米长度范围内容许伸缩，容许伸缩的段落叫伸缩区；长轨中间不能伸缩的部分叫固定区。

固定区长度不得短于50m。

伸缩区长度一般为50～100m。

——|———|—————|———|—————|———|——缓冲区伸缩区固定区伸缩区缓冲区2、缓冲区和伸缩区的设置条件：缓冲区和伸缩区不应设置在道口或不作单独设计的桥上。

有碴桥跨度不大于16m时，伸缩区可设置在桥上，但轨条接头必须在护轨范围以外。

3、缓冲区的作用：⑴保护绝缘接头；⑵便于调节长轨伸缩；⑶便于放散应力；⑷使长轨的伸缩不直接影响道岔。

(二)放散应力式无缝线路：1、分类：自动放散和定期放散2、缺点：由于每年放散应力工作量太大，这种形式的无缝线路有被淘汰的趋势。

二、按结构可分为全区间无缝线路和跨区间无缝线路。

(一)全区间无缝线路：两相邻车站咽喉道岔之间的无缝线路，取消了缓冲区，其长轨条贯穿整个区间，这样的无缝线路叫做全区间无缝线路。

(二)跨区间无缝线路：全区间无缝线路上的长轨条与车站内的道岔和线路全部焊联成一体，道岔焊成无缝道岔。

第一节无缝线路的基本概念无缝线路：是把钢轨焊接起来的线路，又称焊接长钢轨线路。

无缝线路轨条长度不应短于200m，特殊地段不应短于150m。

长钢轨：焊轨工厂将焊接钢轨按工厂承轨台的可容长度，焊成长250～500m的长轨，这种厂焊钢轨叫做长钢轨。

长轨条：将工厂焊好的长钢轨运抵铺轨工地，在工地用小型气压焊机按设计长度把它焊接起来，这种在工地焊联起来的钢轨叫做长轨条。

单元轨条：一个封锁点内铺设的长轨条叫单元轨条。

无缝线路的优点：因减少了接头，所以减少了接头扣件的费用，降低了维修的工作量，提高了设备的使用寿命，增加了旅客的舒适感。

第二节无缝线路的分类一、按钢轨受力情况可分为温度应力式无缝线路和放散应力式无缝线路。

(一)温度应力式无缝线路：一般由固定区、伸缩区和缓冲区三部分构成。

1、结构形式：在长轨之间用几根普通标准长度的钢轨连接，以便于调节轨缝，这一区段叫缓冲区；长轨本身仅在两端约数十米长度范围内容许伸缩，容许伸缩的段落叫伸缩区；长轨中间不能伸缩的部分叫固定区。

固定区长度不得短于50m。

伸缩区长度一般为50～100m。

——|———|—————|———|—————|———|——缓冲区伸缩区固定区伸缩区缓冲区2、缓冲区和伸缩区的设置条件：缓冲区和伸缩区不应设置在道口或不作单独设计的桥上。

有碴桥跨度不大于16m时，伸缩区可设置在桥上，但轨条接头必须在护轨范围以外。

3、缓冲区的作用：⑴保护绝缘接头；⑵便于调节长轨伸缩；⑶便于放散应力；⑷使长轨的伸缩不直接影响道岔。

(二)放散应力式无缝线路：1、分类：自动放散和定期放散2、缺点：由于每年放散应力工作量太大，这种形式的无缝线路有被淘汰的趋势。

二、按结构可分为全区间无缝线路和跨区间无缝线路。

(一)全区间无缝线路：两相邻车站咽喉道岔之间的无缝线路，取消了缓冲区，其长轨条贯穿整个区间，这样的无缝线路叫做全区间无缝线路。

(二)跨区间无缝线路：全区间无缝线路上的长轨条与车站内的道岔和线路全部焊联成一体，道岔焊成无缝道岔。

第一节无缝线路的基本概念无缝线路：是把钢轨焊接起来的线路，又称焊接长钢轨线路.无缝线路轨条长度不应短于200m,特殊地段不应短于150m.长钢轨：焊轨工厂将焊接钢轨按工厂承轨台的可容长度,焊成长250～500m的长轨，这种厂焊钢轨叫做长钢轨。

长轨条：将工厂焊好的长钢轨运抵铺轨工地，在工地用小型气压焊机按设计长度把它焊接起来，这种在工地焊联起来的钢轨叫做长轨条。

单元轨条：一个封锁点内铺设的长轨条叫单元轨条.无缝线路的优点:因减少了接头，所以减少了接头扣件的费用，降低了维修的工作量，提高了设备的使用寿命，增加了旅客的舒适感.第二节无缝线路的分类一、按钢轨受力情况可分为温度应力式无缝线路和放散应力式无缝线路。

（一)温度应力式无缝线路：一般由固定区、伸缩区和缓冲区三部分构成。

1、结构形式：在长轨之间用几根普通标准长度的钢轨连接，以便于调节轨缝，这一区段叫缓冲区；长轨本身仅在两端约数十米长度范围内容许伸缩，容许伸缩的段落叫伸缩区；长轨中间不能伸缩的部分叫固定区。

固定区长度不得短于50m。

伸缩区长度一般为50～100m.-—｜--—｜—————｜———|—————|-——|-- 缓冲区伸缩区固定区伸缩区缓冲区2、缓冲区和伸缩区的设置条件:缓冲区和伸缩区不应设置在道口或不作单独设计的桥上。

有碴桥跨度不大于16m时,伸缩区可设置在桥上，但轨条接头必须在护轨范围以外。

3、缓冲区的作用：⑴保护绝缘接头;⑵便于调节长轨伸缩;⑶便于放散应力；⑷使长轨的伸缩不直接影响道岔。

(二)放散应力式无缝线路：1、分类：自动放散和定期放散2、缺点：由于每年放散应力工作量太大，这种形式的无缝线路有被淘汰的趋势。

二、按结构可分为全区间无缝线路和跨区间无缝线路。

(一)全区间无缝线路：两相邻车站咽喉道岔之间的无缝线路,取消了缓冲区，其长轨条贯穿整个区间，这样的无缝线路叫做全区间无缝线路。

(二)跨区间无缝线路：全区间无缝线路上的长轨条与车站内的道岔和线路全部焊联成一体，道岔焊成无缝道岔。

无缝线路理论知识一、发展无缝线路的意义无缝线路是把标准长度的钢轨焊接而成的长钢轨线路，又称焊接长钢轨线路。

它是当今轨道结构的一项重要新技术，世界各国竞相发展。

在普通线路上，钢轨接头是轨道的薄弱环节之一，由于接缝的存在，列车通过是发生冲击和振动，并伴随有打击噪声，冲击力可达到非接头区的三倍以上。

接头冲击力影响行车的平稳和旅客的舒适，并促使道床破坏、线路状况恶化、钢轨及连接零件的使用寿命缩短、维修劳动费用的增加。

养护线路接头区的费用占养护总经费的35%以上；钢轨因轨端损坏而抽换的数量较其他部位大2-3倍；重伤钢轨60%发生在接头区。

随着列车轴重、行车速度和密度的不断增长,上述缺点更加突出，更不能适应现代高速重载运输的需要。

为了改善钢轨接头的工作状态，人们从本世纪三十年代开始至今，一直致力于这方面的研究与实践,采用各种方法将钢轨焊接起来构成无缝线路。

这中间首先遇到了接头焊接质量问题；其次就是长轨在列车动力和温度力共同作用下的强度和稳定问题；还有无缝线路设计、长轨运输、铺设施工、养护维修等一系列理论和技术问题。

随着上述一系列问题的逐步解决，无缝线路在世界各国得到了广泛的运用。

无缝线路由于消灭了大量的接头，因而具有行车平稳、旅客舒适，同时机车车辆和轨道的维修费用减少,使用寿命延长等一系列优点。

有资料表明，从节约劳动力和延长设备寿命方面计算，无缝线路比有缝线路可节约维修费用30%~70%。

在桥梁上铺设无缝线路，可以减轻列车车论对桥梁的冲击，改善列车和桥梁的运营条件，延长设备使用寿命，减少养护维修工作量。

这些优点在行车速度提高时尤为显著。

二、无缝线路的类型无缝线路根据处理钢轨内部温度应力方式的不同，可分为温度应力式和放散温度应力式两种。

温度应力事无缝线路是由一根焊接长钢轨及其端2~4根标准轨组成，并采用普通接头的形式。

无缝线路铺设锁定后，焊接长钢轨因受线路纵向阻力的抵抗，两端自由伸缩受到一定的限制，中间部分完全不能伸缩，因而在钢轨内部产生很大的温度力，其值随轨温变化而异。
