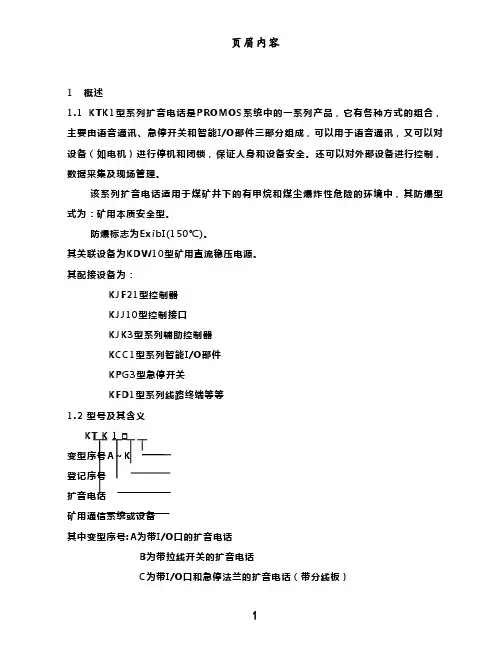

十、KTK1扩音电话说明书

数字无线话筒使用说明书K歌数字无线话筒使用说明书一、手持开关机1.将两节5号电池装入手持并拧紧网头（注意电池负极朝下，电池装反将损坏手持），向上推开关打开手持，此时电源指示灯亮，手持进入开机状态。

如果电源指示灯闪烁表示电池已耗尽，请更换电池再开机。

2.向下推开关电源指示灯熄灭，手持关机。

长时间不使用话筒请将电池取出。

二、接收机连接与开关机（专业）1.将音频连接线一头插接收机音频输出2另一头插到用户的音频设备（如功放、前级等）。

将12V开关电源插入220V 交流插座，输出直流12V插入接收机DCIN，蓝色电源指示灯亮，接收机进入开机状态。

2.按住电源键一秒能够开启和关闭接收机电源。

3.断电后重新通电主机将自动进入开机状态，此时无需再按电源键开机。

三、接收机与电脑的连接与开关机（个人）1.将USB连接线两头分别插入电脑和接收机的USB接口。

蓝色电源指示灯，接收机进入开机状态。

电脑自动把音频输入输出设备切换成接收机。

（首次使用接收机的时候，电脑会自动安装驱动，电脑会依次出现图3所示的画面，直到硬件安装成功）2.将音频连接线一头插接收机音频输出1另一头插到用户的桌面音响输入端。

3.此时接收机将自动成为酷我k歌或QQ等者其它应用软件的音频输入输出设备。

（如果不能使用请参见疑难解答）4.按住电源键一秒能够开启和关闭接收机电源。

5.断电后重新通电主机将自动进入开机状态，此时无需再按电源键开机。

四、对码1.接收机开机后按功能键进入A通道对码状态，电源指示灯和A通道的射频指示灯亮，此时A通道能够对码，再按功能键进入B通道对码状态，电源指示灯和B通道射频指示灯亮，此时B通道能够对码。

再按功能键又将切换到A通道，如此循环。

2.按照上一步将接收机切换到需要对码的通道，再按电源键，该通道射频指示灯闪烁，此时打开任意一支手持，接收机将自动与手持实现连接，连接成功后该通道射频指示灯和音频指示灯同时亮起一秒。

说明这个通道的手持对码成功，即可使用。

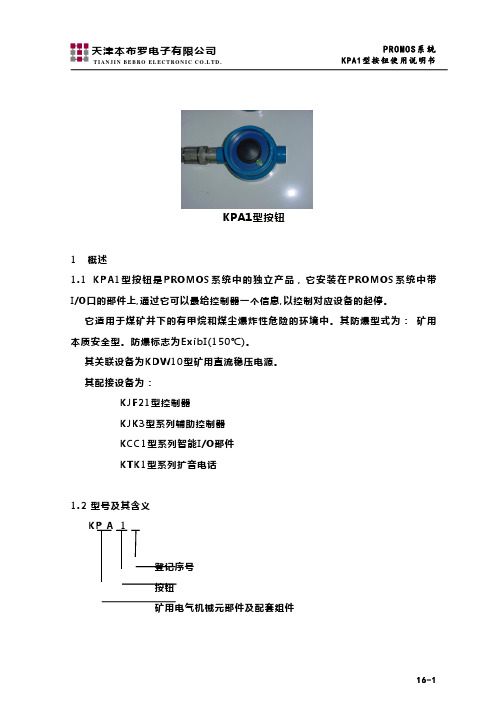

KPA1型按钮Array1 概述1.1 KPA1型按钮是PROMOS系统中的独立产品，它安装在PROMOS系统中带I/O口的部件上,通过它可以最给控制器一个信息,以控制对应设备的起停。

它适用于煤矿井下的有甲烷和煤尘爆炸性危险的环境中。

其防爆型式为：矿用本质安全型。

防爆标志为ExibI(150℃)。

其关联设备为KDW10型矿用直流稳压电源。

其配接设备为：KJF21型控制器KJK3型系列辅助控制器KCC1型系列智能I/O部件KTK1型系列扩音电话1.2 型号及其含义KP A 1登记序号按钮矿用电气机械元部件及配套组件1.3 使用环境及工作条件在下列环境条件下KPA1型按钮应能正常工作：－工作环境温度：0～40℃；－平均相对湿度：不超过95％(+25℃)；－大气压力：（80～106）kPa；－无剧烈振动和冲击的场所；－有甲烷和煤尘爆炸性危险的矿井环境中；－允许有溅水但无破坏绝缘的腐蚀性气体的矿井中。

16-12 结构特征与工作原理2.1 结构特征KPA1型按钮外壳为铸铁结构，壳体的最小厚度均不小于3mm，其中的零、部件有防锈防蚀处理，紧固件有防松动的措施。

2.2 外壳防护等级为IP54。

2.3 工作原理通过按下按钮，短接47kΩ的电阻，以返回给使智能I/O部件不同的电压，读出按钮的具体位置，控制器接收相应的信息。

其工作原理见下图3 技术特征工作电压：DC 8～12V工作电流：10mA4 尺寸、重量4.1 外形及安装尺寸外形尺寸：175×110×105mm安装尺寸：孔距92mm 2-M8×18螺钉4.2 重量： 4.5kg5 使用该按钮只能与PROMOS系统配合使用，当需要设置起、停按钮时，放置此按钮，安装好后，用四芯电缆将其与智能I/O口相联。

6 安装、调整按钮在下井前应在地面调试合格。

7 保养、维护7.1 在修理时,仪器、仪表外壳须接地,使用的电烙铁也要接地,应有防静电措施。

KTK101-2-KA组合扩音电话使用说明书版本号：NO1出版日期：2006/4/13天津华宁电子有限公司分公司目录目录1.概述2.结构特征3.电气性能4.工作原理5.外形尺寸及重量6.安装及使用7.故障现象与解决方法8.维护和保养9.包装、运输和贮存10.质量保证为了保证安全并获得最佳效能，安装使用产品前，请详细阅读使用说明书并妥善保管，以备今后参考。

KTK101-2-YJ 组合扩音电话说明书严禁改变本安电路和与本安电路有关的元、器件的电气参数、规格和型号 1 概述1.1 适用范围KTK101-2-KA 组合扩音电话适用于煤矿井下，有煤尘及爆炸性气体的环境下，本设备具有语言报警功能，带有2个喇叭嘴,4路输入，对应4种不同的报警声音。

1.2 使用环境和条件a ）工作温度为0℃～＋40℃；b ）相对湿度不超过96% (+25℃)；c ）大气压80kPa ～106kPa ；d ）有甲烷和煤尘等爆炸危险的矿井中；e ）无破坏绝缘的腐蚀性气体的矿井中；f ）无剧烈振动和冲击的地方；g ）允许有溅水的环境中。

1.3 型号及其含义KT K 101－2－KA 登记序号组合扩音电话矿用通讯设备设计规格序号规格型号1.4 形式1.4.1 防爆型式：矿用本质安全型，标志：Exib Ⅰ。

1.4.2 关联设备：KDW101矿用隔爆兼本质安全型电源1.4.3 配接设备：KTK101-1型组合扩音电话；KHJ15/18-1本质安全型组合急停闭锁开关；KTC101-Z 主控制器；KFD101本质安全型多功能终端。

2 结构特征2.1 外壳由钢板焊接制成；2.2零部件有防锈防腐蚀处理；2.3紧固件有防松动处理。

3电气性能3.1供电电源:工作电压：DC 18.6V－DC12.5V工作电流：≤50mA3.2扩音报警：输入信号开启电平：≥100mV扩音声强：≥106dB(A计权)（线路信号输入幅值500mV）失真度：≤10％频率响应：340Hz～3000Hz带宽范围内频率响应±3dB线路信号输出幅值：≥500mV（送话器输入≤50mV）线路信号失真度：≤10％电池组最大开路电压：≤11.0V电池组充电电流：10mA～35mA电池组最大工作电流：≤750mA电池组最大输出短路电流：≤15mA4工作原理4.1简述：KTK101-2-KA组合扩音电话带有接线端子排，共有4路输入（无源）。

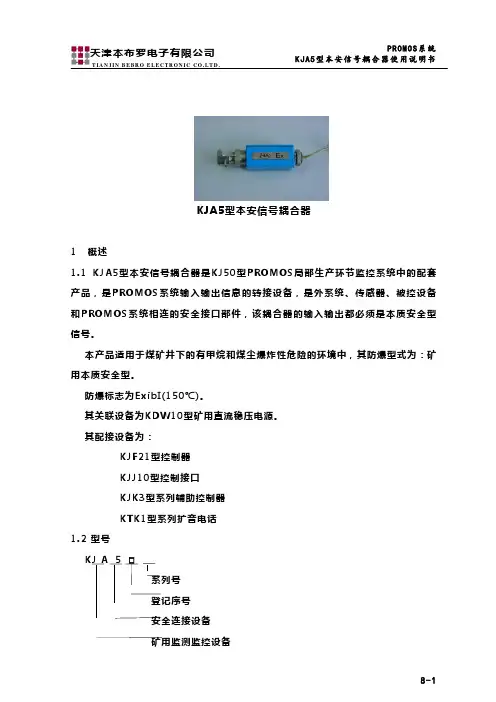

8-1KJA5型本安信号耦合器1 概述1.1 KJA5型本安信号耦合器是KJ50型PROMOS 局部生产环节监控系统中的配套产品，是PROMOS 系统输入输出信息的转接设备，是外系统、传感器、被控设备和PROMOS 系统相连的安全接口部件，该耦合器的输入输出都必须是本质安全型信号。

本产品适用于煤矿井下的有甲烷和煤尘爆炸性危险的环境中，其防爆型式为：矿用本质安全型。

防爆标志为ExibI(150℃)。

其关联设备为KDW10型矿用直流稳压电源。

其配接设备为：KJF21型控制器 KJJ10型控制接口 KJK3型系列辅助控制器 KTK1型系列扩音电话 1.2 型号 KJ A 5系列号 登记序号 安全连接设备 矿用监测监控设备 KJA5 ：接点量输入、接点量输出 KJA5A ：开关量输入、接点量输出 KJA5B ：接点量输入、开关量输出 KJA5C ：开关量输入、开关量输出 1.3 使用环境及工作条件在下列环境条件下KJA5型系列本安信号耦合器应能正常工作： －工作环境温度：0-40℃；－平均相对湿度：不超过95％(+25℃)；－大气压力：（80-106）kPa；－有甲烷和煤尘爆炸性危险的矿井环境中；－允许有溅水但无破坏绝缘的腐蚀性气体的矿井中；－无剧烈振动和冲击的地方。

2 结构特征与工作原理2.1 结构特征KJA5型系列本安信号耦合器的外壳是由钢板制成的，壳体的最小厚度均不小于3mm,其中的零、部件有防锈防蚀处理，紧固件有防松动的措施。

2.2 外壳防护等级IP542.3 工作原理KJA5型系列本安信号耦合器，采用继电器，光电耦合器的隔离原理，制成本安到本安的转换口。

具体见图2图23 技术特征3.1 工作电压：DC 8－12V工作电流：20mA3.2 输入和输出信息3.2.1 输入有二种信息－开关量小于1.5V DC 数字电平0,5～36V DC 数字电平1最高频率 2500Hz－接点量无源接点3.2.2 输出有二种信息－接点量 DC24V 5A/ AC250V 5A－开关量最高电压：36V最大电流：20mA最高频率：2500Hz该产品为通用型产品，根据信号的不同，可以采用不同的接线方式，现列表如下：8-2外形尺寸：96×40×40mm安装尺寸：M24重量：约0.5kg5 使用该产品只能与PROMOS系统配合使用，使用时将其设置在输入输出口和外围设备间，将耦合器同AST输入输出口用M24螺母固定在一起，用电缆将其连接好，耦合器与传感器或执行器相联，可选用矿用橡套四芯电缆或本公司提供的四芯电缆。

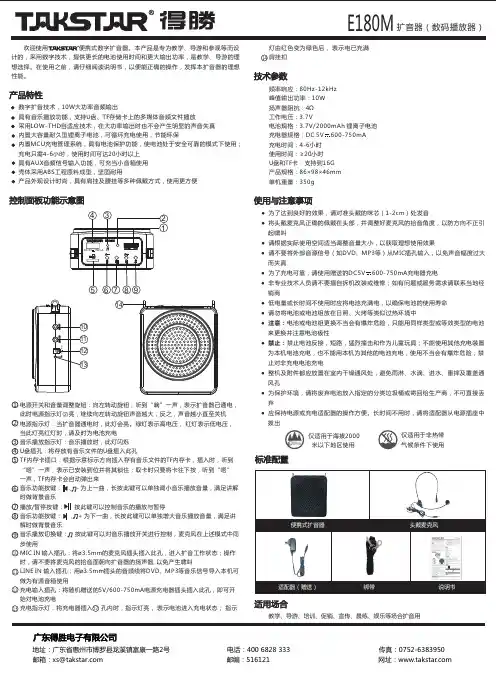

● 为了达到良好的效果，请对准头戴的咪芯（1-2cm ）处发音● 将头戴麦克风正确的佩戴在头部，并调整好麦克风的拾音角度，以防方向不正引 起啸叫● 请根据实际使用空间适当调整音量大小，以获取理想使用效果● 请不要将外部音源信号（如DVD 、MP3等）从MIC 插孔输入，以免声音幅度过大 而失真● 为了充电可靠，请使用赠送的DC5V 600-750mA 充电器充电● 非专业技术人员请不要擅自拆机改装或维修；如有问题或服务需求请联系当地经 销商● 低电量或长时间不使用时应将电池充满电，以确保电池的使用寿命● 请勿将电池或电池组放在日照、火烤等类似过热环境中● 注意：电池或电池组更换不当会有爆炸危险，只能用同样类型或等效类型的电池 来更换并注意电池极性● 禁止：禁止电池反接，短路，猛烈撞击和作为儿童玩具；不能使用其他充电装置 为本机电池充电，也不能用本机为其他的电池充电，使用不当会有爆炸危险；禁 止对非充电电池充电● 整机及附件都应放置在室内干燥通风处，避免雨淋、水滴、进水、重摔及覆盖通 风孔● 为保护环境，请将废弃电池放入指定的分类垃圾桶或寄回给生产商，不可直接丢 弃● 应保持电源或充电适配器的操作方便。

长时间不用时，请将适配器从电源插座中 拔出使用与注意事项控制面板功能示意图技术参数教学、导游、培训、促销、宣传等场合扩音用、晨练、娱乐产品特性E180M标准配置便携式扩音器头戴麦克风适配器（赠送）说明书适用场合11101214广东得胜电子有限公司地址：广东省惠州市博罗县龙溪镇富康一路2号 电话：400 6828 333 传真：0752-******* 邮箱：xs @takstar .com邮编：516121 网址： 14欢迎计的，采用数字技术，提供更长的电池使用时间和更大输出功率，是教学、导游的理想选择。

在使用之前，请仔细阅读说明书，以便能正确的操作，发挥本扩音器的理想性能。

使用 便携式数字扩音器。

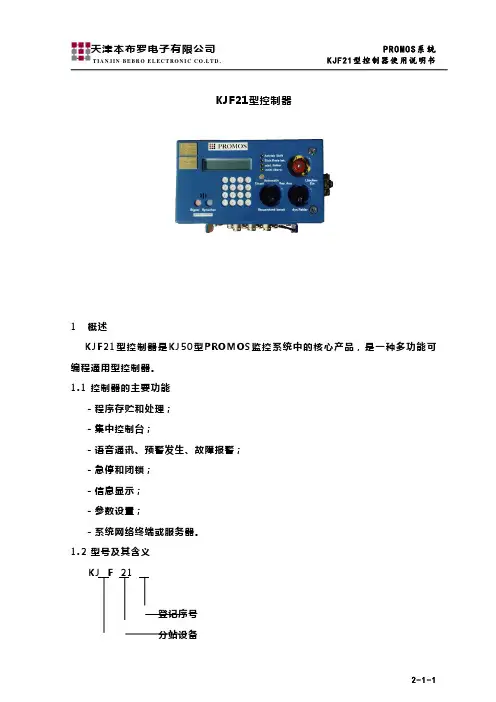

KJF21型控制器1 概述KJF21型控制器是KJ50型PROMOS监控系统中的核心产品，是一种多功能可编程通用型控制器。

1.1 控制器的主要功能－程序存贮和处理；－集中控制台；－语音通讯、预警发生、故障报警；－急停和闭锁；－信息显示；－参数设置；－系统网络终端或服务器。

1.2 型号及其含义KJ F 21登记序号分站设备矿用监测、控制系统或设备1.3 防爆型式：Ex ibI（＋150℃）1.4 关联设备：KDW10型矿用直流稳压电源。

1.5 配接设备为：KJF21型控制器KJJ10型控制接口KJK3型系列辅助控制器KTK1型系列扩音电话KPG3型系列急停开关KFD1型系列线路终端KPA1型按钮KPG2型开关KZD2型电控阀等等1.6 适用环境－工作环境温度：0－40℃；－平均相对湿度：不超过95％(+25℃)；－大气压力：80－106 kPa；－有甲烷和煤尘等爆炸性危险的矿井中；－无破坏绝缘的腐蚀性气体的环境中；－允许有溅水但无剧烈振动和冲击的地方。

－在安装贮运期间允许承受加速度为50m/s2的振动和峰值加速度不超过500m/s2的冲击。

2 组成结构与工作原理2.1 外部结构产品外形结构见图1控制器外形图(1)显示器(2)键盘(3)被控设备运行指示灯(4)安全回路状态指示灯(5)外围设备错误指示灯(6)磁开关动作指示灯(7)磁感应开关(8)急停开关2-1-2(9)前门锁孔 (10)控制方式开关 (11)集中控制开关 (12)讲话按钮 (13)麦克风 (14)预警按钮 (15)扬声器 (16)linie 左 (17)AST 口 (18)linie 右 2.2 内部结构2.2.1 主要部件:控制单元PE2105由框架PE2175和底板,总线卡以及框架主板组成,框架上安装了下列卡:CPU 卡 PE2120 MIO 卡 PE2145 存贮卡 PE2155 Linie 卡(总线卡) PE2160 一个AST 插座 二个Linie 插座 NF 扩音电话模块底板上有LED 显示,通过底板把所有卡和插接件连接在一起。

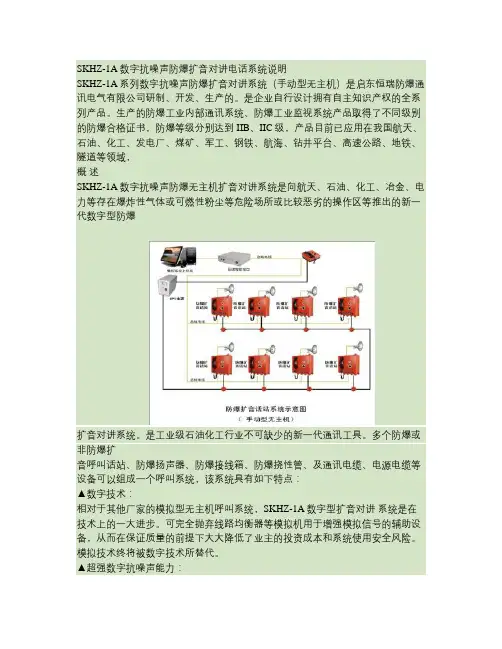

SKHZ-1A数字抗噪声防爆扩音对讲电话系统说明SKHZ-1A系列数字抗噪声防爆扩音对讲系统（手动型无主机）是启东恒瑞防爆通讯电气有限公司研制、开发、生产的。

是企业自行设计拥有自主知识产权的全系列产品。

生产的防爆工业内部通讯系统、防爆工业监视系统产品取得了不同级别的防爆合格证书，防爆等级分别达到IIB、IIC级，产品目前已应用在我国航天、石油、化工、发电厂、煤矿、军工、钢铁、航海、钻井平台、高速公路、地铁、隧道等领域，概述SKHZ-1A数字抗噪声防爆无主机扩音对讲系统是向航天、石油、化工、冶金、电力等存在爆炸性气体或可燃性粉尘等危险场所或比较恶劣的操作区等推出的新一代数字型防爆扩音对讲系统。

是工业级石油化工行业不可缺少的新一代通讯工具。

多个防爆或非防爆扩音呼叫话站、防爆扬声器、防爆接线箱、防爆挠性管、及通讯电缆、电源电缆等设备可以组成一个呼叫系统，该系统具有如下特点：▲数字技术：相对于其他厂家的模拟型无主机呼叫系统，SKHZ-1A数字型扩音对讲系统是在技术上的一大进步。

可完全抛弃线路均衡器等模拟机用于增强模拟信号的辅助设备，从而在保证质量的前提下大大降低了业主的投资成本和系统使用安全风险。

模拟技术终将被数字技术所替代。

▲超强数字抗噪声能力：由于话站采用军用数字降噪处理技术（即DSP高速数字信号处理器）及高保真扩音技术，话站可确保在120分贝的环境噪音中确保清晰的通话质量；我公司生产的数字抗噪声电话机、数字抗噪声防爆扩音话站（有主机、无主机），都具有极佳的抗噪声和高保真效果，是目前防爆通讯行业中独树一帜的高端科技产品。

▲传输距离远：SKHZ-1A桌面话站与现场话站之间的通讯传输距离在10公里范围内不影响通讯和广播信号的传输。

（高阻抗传输）与市面上普通的模拟机（低阻抗传输）不足2公里的距离相比拥有巨大的优势。

（普通的模拟机在1.5公里以上就必须安装阻抗均衡器，才能保证通讯和广播信号的不衰减。

这样无意中增加了投资者的投资成本）。
