实训项目五百分表的使用

百分表的使用方法和读数方法【实用版4篇】目录（篇1）1.百分表的简介与用途2.百分表的使用方法2.1 装夹百分表2.2 调整百分表2.3 测量工件3.百分表的读数方法3.1 读取小指针和大指针的刻度线3.2 计算测量值正文（篇1）百分表是一种精度较高的比较量具，主要用于检测工件的形状和位置误差等。

在使用百分表进行测量之前，需要了解其使用方法和读数方法。

接下来，我们将详细介绍百分表的使用方法和读数方法。

一、百分表的使用方法1.装夹百分表在使用百分表时，首先要将其装夹在专用表架或其他牢靠的支架上。

切勿贪图方便将百分表随便卡在不稳固的地方，这样会导致测量结果不准确，甚至可能损坏百分表。

2.调整百分表将百分表装夹在表架上后，可以随意调节其在表架上的上下、前后位置。

在使用前，需要调整百分表的触头，使其垂直于被检测的工件表面。

此外，还需确保测量杆有一定的初始测量压力，即在测头与工件表面接触时，测量杆应有 0.3~1mm 的压缩量。

3.测量工件在测量工件时，应先将工件调整到合适的位置，然后轻轻提起测量杆，使测头与工件接触。

在接触过程中，避免产生瞬时冲击力，以免影响测量结果。

测量时，需要注意保持测头与工件的接触稳定，避免工件的形状和位置发生改变。

二、百分表的读数方法1.读取小指针和大指针的刻度线在读取百分表的数值时，首先要读取小指针转过的刻度线（即毫米整数），然后再读取大指针转过的刻度线（即小数部分），并乘以 0.01。

2.计算测量值将小指针和大指针的刻度线数值相加，即可得到所测量的数值。

例如，如果小指针转过的刻度线为 0mm，大指针转过的刻度线为 0.87mm，那么测量值为 0.87mm。

通过以上方法，您可以熟练地使用百分表进行测量和读数。

目录（篇2）1.引言2.百分表的结构和原理3.百分表的使用方法3.1 选择合适的百分表3.2 安装百分表3.3 操作百分表4.百分表的读数方法4.1 读取固定刻度4.2 读取移动刻度4.3 读取总刻度5.结论正文（篇2）【引言】百分表是一种常用的测量工具，主要用于测量物体的长度、厚度、宽度等尺寸。

百分表的使用方法及读数
百分表是一种实用工具，它可以用来快速测量长度、宽度、深度等物体中的位置或尺寸。

它一般由两个部分组成，百分尺和百分表主体。

它们之间具有特定的相对关系，可以实现精确测量。

百分表由内层刻度和外层刻度组成，它们以特定比例移动，可以测量有精度的尺寸。

百分表的使用方法：
1.将百分表内层刻度调节到0；
2.通过百分尺将要测量的尺寸的两个边界知道，并根据百分表的特定比例移动百分表外层刻度，测量相应的尺寸；
3.特别注意，要准确测量自身物体尺寸，需要将外层刻度和内层刻度精确对齐；
4.根据百分表测量结果，可以快速有效地测量物体的尺寸。

百分表的读数：
百分表的读数也是非常重要的，它是测量测量结果的依据。

百分表的读数分为双重读数和单重读数。

双重读数是测量的最小长度单位，单重读数是测量的最大长度单位。

双重读数一般是用小数，单重读数一般是用整数表示。

比如，百分表外层刻度由20开始，测量的最小
长度单位是百分之一，测量结果为20.5，这个数字由20和0.5组成，20表示单重读数，0.5表示双重读数。

以上就是百分表的使用方法和读数的具体内容，百分表的使用非常方便，十分实用，让测量变得精准、快捷，为企业生产制造提供了
强有力的保障。

百分表的使用方法及读数百分表（又名百分比表）是一种以百分比形式表示不同数据大小之间的关系的图表。

它把不同种类的数据分别用长方形的柱子显示，高度的长方形表示数据大小，而宽度表示每项数据所占的比例。

百分表的使用能够帮助人们更快更直观地了解不同数据之间的关系，下面将详细介绍百分表的使用方法及读数。

首先，要了解百分表使用的基本原理，即两个数据之间的比例关系。

在百分表中，所有数据都是以百分比（即百分数）来表示的，它们表示某一项数据占比，这个基本原理是：每个项目数据的总和等于100，其中每类数据的比重，就是其所占百分比（百分数）。

其次，百分表上的柱子表示每类数据所占比例，细节可以通过柱子的高度和宽度来表示，高度表示数值的大小，宽度表示比例的大小，这也是百分表的基本原则：柱子高度越高，表示数据的大小也越大，宽度越宽，表示该类数据所占比例也越大。

最后，要了解如何从百分表中读取数据。

一般来说，在百分表中，百分数和柱子的高度成正比，即柱子越高，百分数越大，反之亦然。

因此，当要从百分表中读取数据时，可以根据柱子的高度来判断其所占比例的大小：柱子高度越高，占比越大，反之亦然。

综上所述，百分表使用的目的是可以直观的表示数据之间的比例关系，并根据柱子的高度来读取数据，来更好地了解不同数据之间的关系。

百分表不仅可以用于统计数据之间的比例关系，还可以用于比较不同类型数据之间的差异。

它精确可靠，表达简洁，可以说是非常有用的一种图表类型。

总而言之，百分表是一种便于展示不同数据之间比例大小的图表。

它的使用方法很简单，只要你理解了基本原理，就能更加直观的了解不同数据之间的关系。

百分表的使用，让数据更容易被理解，也让我们更容易把握数据之间的关系，从而更好地完成分析工作。

百分表使用方法及注意事项一.使用前的准备工作1.按所测量工件的尺寸范围，选择测量方位合适的百分表。

2.检验百分表的灵敏程度，左手托住表的后部，度盘向前用眼观看，右手拇指轻推表的测头，实验量杆移动是否灵活。

二.使用方法1. 装夹：先把表夹在表架或专用支架上，所夹部位应尽量靠近下轴套根部（不影响旋动表圈），夹牢即可，不可夹得过紧，带耳环后盖需将表支架夹在带耳环后盖φ6.5孔中。

2. 校对零位：校对零位两种方法1）、旋转表的外圈，使度盘“0”对准指针。

2）、轻轻敲打表架的悬臂，使其升起或下降，通过升降量杆的压缩量，这等于旋转表指针去对准度盘的“0”位。

校对零位时，应使表的测头对好基准面，并使指针有0.3-1.0mm的压缩量，再紧住表。

对好零位后，应反复几次提落防尘帽（升落1-2mm左右），待针位稳定后方可旋转外圈对零，对零后还要反复见表的稳定性，直到针位既稳又准，方可使用。

3.测量测平面时，应使表的量杆轴线与所测表面垂直；测量圆柱体时，量杆轴线应通过工件中心并与母线垂直。

测量过程中，大小指针都在转动，分度值位0.01mm，大针每转一格位0.01mm，大指针转一圈，测量时，应记住大小指针的起始值，待测量后所测取值再减去起始值，看读书时，实现应垂直于度盘看指针位置，以防出现视差。

如果指针停在刻线之间，可以估读，估读到千分位。

如需读取公差范围，可使用带公差指针的挡圈的百分表。

检测室，可将两个公差指针挡圈分别转至所需公差即可。

三.注意事项1.不能用表去测量表面粗糙度的毛坯工件或者凹凸变化量很大的工件，防止过早损坏表的零件，使用中应避免量杆过多的做无效的运动，以防加快传动件的磨损。

2.测量时，量杆的移动不宜过大，更不可超过它的量程终止端，绝对不可敲打表的任何部位，乙方损坏表的零件。

3.不要无故拆卸表内零件，不许将表浸放在冷却液或其他液体内使用。

4.百分表使用后，要擦净装盒，不能任意涂擦油类，以防粘上灰尘影响灵活性。

百分表的使用方法百分表是一种常用的测量和校准工具，它通过量度物体的长度或直径的变化来实现。

百分表通过调节和读取表盘上的刻度来确定物体长度的增加或减少量，精确度一般为0.01毫米。

下面是百分表的使用方法：1. 准备工作：首先，要确保百分表和被测物体都是干净的，无异物或污渍。

如果有污渍，应该先清洁干净，以免影响测量的准确性。

2. 安置被测物体：将被测物体放置在百分表的测量工作台上，确保被测物体稳定且平行于刻度盘。

使用夹具或夹持装置使其固定不动。

3. 归零：将百分表两脚合并，然后旋转刻度盘上的调整螺杆，使指针指向零刻度。

这一步骤称为“归零”，确保百分表的零点与脚的位置一致。

4. 对齐并夹紧：调整百分表脚的位置，使其与被测物体的表面平行，并将脚夹紧以保持稳定。

5. 读取测量值：观察百分表刻度盘上的刻度，记录指针指向的数值。

一般来说，读数是由刻度盘上的主刻度和圆盘上的副刻度组成的。

主刻度用于表示整数部分，而副刻度则用于表示小数部分。

因此，读数是主刻度和副刻度的结合。

6. 计算测量误差：如果需要计算测量误差，可以将测量值与已知准确值进行比较，并计算它们之间的差值。

7. 取下被测物体：完成测量后，可以取下被测物体，并将百分表调整回初始状态，以备下一次测量。

需要注意的是，百分表在测量时应避免施加过大的力，以免损坏脚或被测物体。

此外，百分表也应避免过多的震动和碰撞，以保持其准确性和稳定性。

总之，百分表是一种精确测量工具，适用于测量物体长度或直径的变化。

使用百分表时，需要进行准备工作、归零、对齐、读取测量值和计算测量误差等步骤，以确保测量的准确性。

同时，还需要注意对百分表的保养和使用注意事项，以延长其使用寿命并保持准确性。

百分表的正确使用方法和读法
百分表是我们日常生活中经常会用到的一种工具，它可以帮助我们更直观地了解数据的比例关系。

正确使用百分表不仅可以提高工作效率，还可以避免因误用而导致的错误结果。

下面，我将为大家介绍百分表的正确使用方法和读法。

首先，我们来谈谈百分表的正确使用方法。

在使用百分表时，首先要确保百分表的数据是准确无误的。

其次，在读取数据时，要仔细观察百分表上的刻度，确保读取的数据是准确的。

另外，在进行比较时，要注意百分表上的起始值和终止值，确保比较的数据范围是正确的。

最后，在记录数据时，要使用清晰的标记方式，避免混淆或遗漏数据。

其次，我们来谈谈百分表的读法。

在读取百分表上的数据时，要先观察百分表上的刻度，确定刻度的间距和起始值。

然后，根据需要读取的数据范围，使用百分表上的标记或指针来确定数据的数值。

在读取数据时，要注意百分表上的单位，确保数据的单位是与实际情况相符的。

另外，要注意百分表上的小数点位置，确保读取的数据是准确的。

最后，在记录数据时，要使用清晰的标记方式，确保数据的记录是准确无误的。

总之，正确使用百分表和准确读取数据是至关重要的。

只有掌握了正确的使用方法和读法，我们才能更好地利用百分表，准确地了解数据的比例关系，提高工作效率，避免因误用而导致的错误结果。

希望以上内容能够帮助大家更好地掌握百分表的正确使用方法和读法，提高工作效率，避免因误用而导致的错误结果。

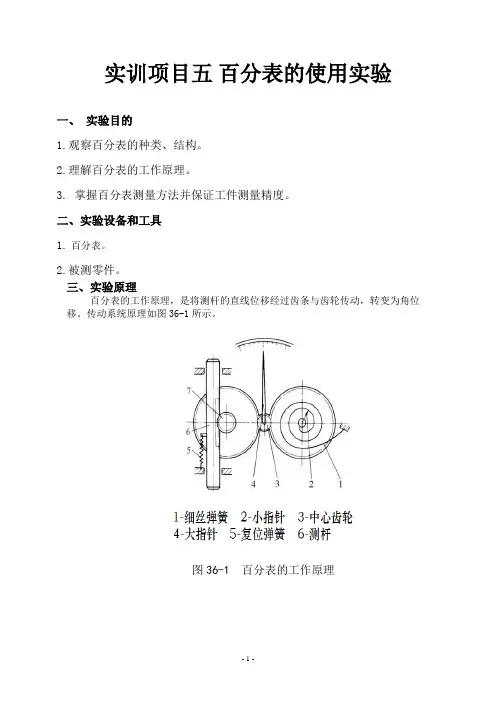

实训项目五百分表的使用实验一、实验目的1.观察百分表的种类、结构。

2.理解百分表的工作原理。

3. 掌握百分表测量方法并保证工件测量精度。

二、实验设备和工具1.百分表。

2.被测零件。

三、实验原理百分表的工作原理，是将测杆的直线位移经过齿条与齿轮传动，转变为角位移。

传动系统原理如图36-1所示。

图36-1 百分表的工作原理测杆上齿条与齿轮啮合，和轴齿轮同轴的齿轮与装有大指针的中心齿轮啮合，因此测量杆的移动可使指针在表盘上摆动。

为了消除由于齿轮啮合间隙引起的误差，在细丝弹簧的作用下,和小指针固联的齿轮也与中心齿轮始终保持单面啮合。

而复位弹簧使测量杆保持在一定位置，测量时可产生一定的测量力。

百分表的刻度盘圆周等分成100等分，当大指针转动1周而测量杆的移动为1mm时，表盘每格的读数值即为0.01mm。

小指针用以指示大指针的回转圈数。

四、百分表的结构（如图36-2）图36-2 百分表的结构五、实验步骤1.实验准备工作做好检测准备（工件、百分表）。

2.正确选择百分表，测量时，不要使测量杆的行程超过它的测量范围；不要使测量头突然撞在零件上；不要使百分表和千分表受到剧烈的振动和撞击，亦不要把零件强迫推入测量头下，免得损坏百分表和千分表的机件而失去精度。

因此，用百分表测量表面粗糙或有显著凹凸不平的零件是错误的。

3. 用百分表校正或测量零件时，如图36-3所示。

应当使测量杆有一定的初始测力。

即在测量头与零件表面接触时，测量杆应有0.3～1mm的压缩量(千分表可小一点，有0.1mm即可)，使指针转过半圈左右，然后转动表圈，使表盘的零位刻线对准指针。

轻轻地拉动手提测量杆的圆头，拉起和放松几次，检查指针所指的零位有无改变。

当指针的零位稳定后，再开始测量或校正零件的工作。

如果是校正零件，此时开始改变零件的相对位置，读出指针的偏摆值，就是零件安装的偏差数值。

图36-34.检查工件平整度或平行度时，如图36-4所示。

将工件放在平台上，使测量头与工件表面接触，调整指针使摆动1/3～1/2转，然后把刻度盘零位对准指针，跟着慢慢地移动表座或工件，当指针顺时针摆动时，说明了工件偏高，反时针摆动，则说明了工件偏低了。

百分表的使用方法和读数方法1. 百分表的概述百分表，又称为百分测微器，是一种用于测量物体长度、厚度、直径等微小尺寸的测量工具。

它由主尺、游标和测量夹组成，通过游标的移动来测量物体的尺寸。

2. 百分表的使用方法使用百分表进行测量时，需要按照以下步骤进行操作：步骤1：准备工作将百分表放置在平稳的工作台上，并确保百分表的测量夹已经打开，游标处于初始位置。

步骤2：夹持物体将需要测量的物体放置在百分表的测量夹中，并轻轻夹紧，确保物体不会滑动或晃动。

步骤3：调整游标通过旋转百分表的主尺，使得游标的刻度与物体接触并轻轻压在物体上。

步骤4：读取游标位置观察游标的位置，并读取游标上对应的刻度数值。

百分表上刻度的最小单位通常为0.01毫米或0.001毫米，因此可以获得较为精确的测量结果。

步骤5：记录测量结果将读取到的游标位置记录下来，并进行必要的单位换算，得到最终的测量结果。

步骤6：重复测量如果需要多次测量同一物体，可以重复以上步骤，确保测量的准确性和一致性。

3. 百分表的读数方法在读取百分表的测量结果时，需要注意以下几点：读取主尺刻度百分表的主尺上通常刻有毫米或厘米的刻度，读取主尺上游标对应的刻度值。

读取游标刻度游标是百分表上最主要的测量部分，它与物体接触并测量物体的尺寸。

游标上的刻度通常是百分之一毫米或百分之一厘米，读取游标上与主尺刻度对齐的刻度值。

读取游标位置将读取到的游标刻度与主尺刻度相加，得到游标的位置。

游标位置的读数通常是以毫米或厘米为单位的。

注意游标位置的零点百分表的游标位置通常有一个零点，表示游标在未接触物体时的位置。

在读取游标位置时，应该将零点与游标读数相加，得到最终的测量结果。

4. 注意事项在使用百分表进行测量时，需要注意以下几点：切勿用力过猛在夹持物体和调整游标时，应该避免用力过猛，以免损坏百分表或物体。

防止游标滑动在调整游标位置时，应该确保游标不会滑动或晃动，以免造成测量误差。

避免污染物体在夹持物体时，应该确保手部干净，避免污染物体，影响测量结果的准确性。
