(发动机机械构造实训指导书)项目一汽车常用维修工具与量具

汽车发动机实训指导书
1. 实训目的
本实训旨在帮助学生掌握汽车发动机的基本原理、结构和工作原理。

通过实际操作，学生将能够理解和熟练掌握发动机的各个部件，并能够进行常见故障的排查和维修。

2. 实训内容
2.1 发动机原理
- 研究发动机的工作循环和基本原理
- 了解发动机的结构和主要部件
2.2 发动机组装与拆卸
- 研究发动机组装和拆卸的操作流程
- 通过实际操作，练发动机的组装和拆卸技巧
2.3 发动机调整与检测
- 研究发动机的调整和检测方法
- 掌握发动机的点火系统调整和燃油系统调整技术
- 研究使用专业设备进行发动机故障诊断和检测
3. 实训安全注意事项
- 实训期间必须穿戴好个人防护装备，包括安全帽、防护眼镜和手套
- 遵守实训场所的安全规定，禁止随意操作或触摸设备
- 禁止在实训区域内吸烟、吃东西或乱丢垃圾
- 注意保持实训场地的整洁，禁止乱堆放工具和材料
4. 实训评估与考核
本次实训将根据学生的实操操作能力、理论知识掌握程度、实训纪律等方面进行评估和考核。

请学生按照实训指导书的要求认真研究和参与实训，以取得良好的成绩。

以上为汽车发动机实训指导书的主要内容概述，希望能够对学生的实训活动提供有效的指导。

任何有关实训的问题和困难，请随时向实训辅导员或实训教师咨询。

祝愿大家在实训中取得好成绩！。

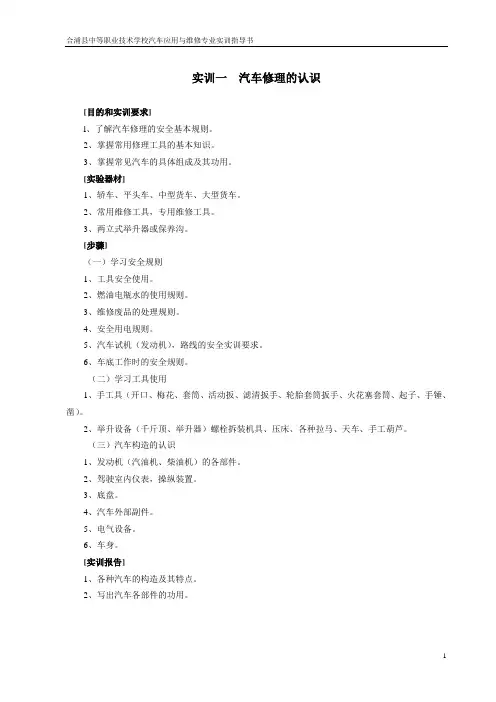

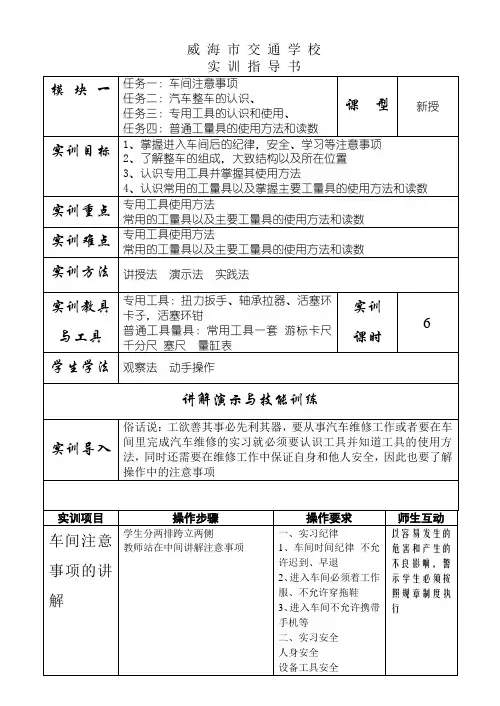

实训一汽车修理的认识[目的和实训要求]l、了解汽车修理的安全基本规则。

2、掌握常用修理工具的基本知识。

3、掌握常见汽车的具体组成及其功用。

[实验器材]1、轿车、平头车、中型货车、大型货车。

2、常用维修工具，专用维修工具。

3、两立式举升器或保养沟。

[步骤]（一）学习安全规则1、工具安全使用。

2、燃油电瓶水的使用规则。

3、维修废品的处理规则。

4、安全用电规则。

5、汽车试机（发动机），路线的安全实训要求。

6、车底工作时的安全规则。

（二）学习工具使用1、手工具（开口、梅花、套筒、活动扳、滤清扳手、轮胎套筒扳手、火花塞套筒、起子、手锤、凿）。

2、举升设备（千斤顶、举升器）螺栓拆装机具、压床、各种拉马、天车、手工葫芦。

（三）汽车构造的认识1、发动机（汽油机、柴油机）的各部件。

2、驾驶室内仪表，操纵装置。

3、底盘。

4、汽车外部副件。

5、电气设备。

6、车身。

[实训报告]1、各种汽车的构造及其特点。

2、写出汽车各部件的功用。

实训二测量气缸盖下平面平面度，燃烧室容积和校压汽缸盖[目的和实训要求]1、掌握气缸盖下平面平面度和燃烧室容积的测量方法。

2、了解敲压校正缸盖的操纵方法及实训要求。

3、实训要求将测量结果与技术标准相比较，判断合格与否。

[实习器材]1、工具：条形压板一块，压紧螺钉2只，厚薄规、垫铁若干块，手锤一把，铜棒一把，平板一块，注射器1个。

2、量具：刀口直尺1把，宽尺1把，量杯1只，水平仪。

3、材料：气缸盖1个，机油和煤油混合液体2升。

[实验步骤]（一）缸盖平面度测量1、将缸盖置于水平仪上，平面朝上，如图所示，用刀口直尺沿AA、AAl、AB、B1B1、CCl、C1C1方向用厚薄规在每隔50mm处测出厚薄规与刀口直尺的间隙。

2、结论（二）燃烧室容积的测量1、清除燃烧室内的积炭和污垢，将火花塞按规定力矩拧紧，保证气门与气门座贴紧不泄漏。

2、将缸盖水平放置，燃烧室朝上，并用水平仪找正。

3、在量杯中配备80％煤油、20％的机油的混合油，混合油量应略多于被测燃烧室的容积，记下量杯中液面的读数。

汽车发动机构造与维修实训系列指导实验一、发动机总体构造认识一、实验目的：1.掌握发动机的总体构造。

2.掌握发动机主要总成位置。

二、实验内容：1.在汽车上确认两大机构五大系统的具体位置。

2.对发动机进行总体拆装。

三、实验所用设备及工具：1.汽车一辆。

2.发动机12 台。

3.系列工具12 套。

四、实验操作及步骤：（一）原则：先附件后主体，由外向内逐步进行。

（二）实验步骤：1.在汽车上找出两大机构五大系统的具体位置。

2.对发动机进行总体分解。

1）拆下发电机旋松撑紧壁紧固螺栓、调整螺母紧固螺栓，拧动调整螺母，使发电机靠近发动机侧，取下V 型皮带，从发动机前端卸下发电机与发动机的联接螺栓，取下发电机。

图1-1 发电机拆卸2）取下进气歧管和排气歧管。

3）拆卸正时皮带拆下水泵皮带轮和曲轴皮带轮及正时齿轮罩盖，拧松张紧器紧固螺栓，转动张紧轮，拆下正时皮带。

注意：要标明齿形皮带的方向。

图1-2 齿形正时皮带拆卸4）拆卸分电器拔下各缸火花塞高压线，拧下分电器固定螺栓，取下分电器。

图1-3 发电器拆卸5）拆卸水泵拆下水泵固定螺栓，取下水泵。

图1-4 水泵拆卸6）拆卸气缸盖先卸下气门室罩盖，按由四周向中心顺序旋松缸盖螺栓，以防缸盖变形。

拆下缸盖螺栓，用橡皮锤锤松缸盖，取下缸盖。

图1-5 气门室盖拆卸图1-6 气缸盖拆卸7）拆卸机油泵拧松油底壳紧固螺栓，卸下油底壳，取下集滤器、机油泵及机油扰流板。

图1-7 油底壳拆卸图1-8 机油泵拆卸8）拆卸活塞旋松连杆大头紧固螺母，取下螺母，取下连杆头轴承座。

用锤柄轻击连杆大头螺栓，顶出活塞，将连杆大头、轴承座装在一起。

注意：将连杆按顺序摆放好，以便下一次复装。

图1-9 连杆轴承拆卸图1-10 活塞拆卸9）拆卸曲轴取下正时齿轮、曲轴前后的油封端盖，旋松并取下曲轴主轴承盖，抬出曲轴，取出上轴瓦止推轴承。

注意：不要跌落轴瓦，将轴承盖按顺序摆放好。

图1-11 主轴承拆卸图1-12 取出曲轴10 ）按相反顺序复装发动机。

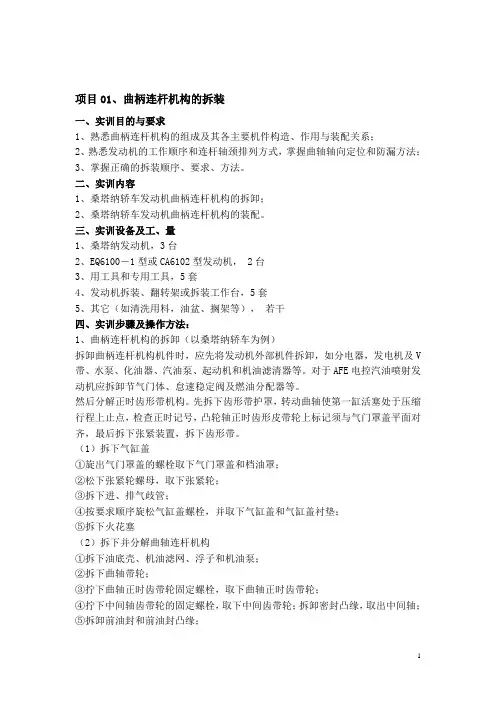

项目01、曲柄连杆机构的拆装一、实训目的与要求1、熟悉曲柄连杆机构的组成及其各主要机件构造、作用与装配关系；2、熟悉发动机的工作顺序和连杆轴颈排列方式，掌握曲轴轴向定位和防漏方法；3、掌握正确的拆装顺序、要求、方法。

二、实训内容1、桑塔纳轿车发动机曲柄连杆机构的拆卸；2、桑塔纳轿车发动机曲柄连杆机构的装配。

三、实训设备及工、量1、桑塔纳发动机，3台2、EQ6100－1型或CA6102型发动机， 2台3、用工具和专用工具，5套4、发动机拆装、翻转架或拆装工作台，5套5、其它（如清洗用料，油盆、搁架等），若干四、实训步骤及操作方法：1、曲柄连杆机构的拆卸（以桑塔纳轿车为例）拆卸曲柄连杆机构机件时，应先将发动机外部机件拆卸，如分电器，发电机及V 带、水泵、化油器、汽油泵、起动机和机油滤清器等。

对于AFE电控汽油喷射发动机应拆卸节气门体、怠速稳定阀及燃油分配器等。

然后分解正时齿形带机构。

先拆下齿形带护罩，转动曲轴使第一缸活塞处于压缩行程上止点，检查正时记号，凸轮轴正时齿形皮带轮上标记须与气门罩盖平面对齐，最后拆下张紧装置，拆下齿形带。

（1）拆下气缸盖①旋出气门罩盖的螺栓取下气门罩盖和档油罩；②松下张紧轮螺母，取下张紧轮；③拆下进、排气歧管；④按要求顺序旋松气缸盖螺栓，并取下气缸盖和气缸盖衬垫；⑤拆下火花塞（2）拆下并分解曲轴连杆机构①拆下油底壳、机油滤网、浮子和机油泵；②拆下曲轴带轮；③拧下曲轴正时齿带轮固定螺栓，取下曲轴正时齿带轮；④拧下中间轴齿带轮的固定螺栓，取下中间齿带轮；拆卸密封凸缘，取出中间轴；⑤拆卸前油封和前油封凸缘；⑥拆卸离合器压盘总成及飞轮总成，为保证其动平衡，应在飞轮与离合器壳上作装配记号；⑦拆下活塞连杆组件：拆下活塞连杆组件前，应检查连杆大端的轴向间隙，该车极限间隙值为0.37mm，大于此值应更换连杆。

拆下连杆轴承盖，将活塞连杆组从气缸中抽出。

拆下活塞连杆组后，注意连杆与连杆大头盖和活塞上的记号应与气缸的序号一致，如无记号，则应重新打印。

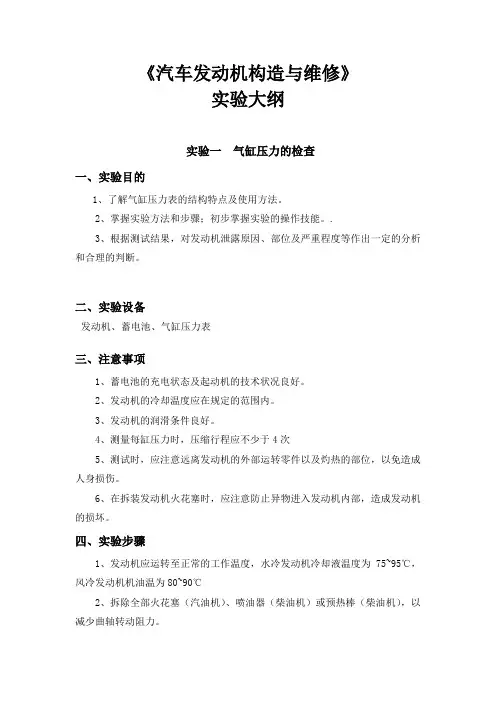

《汽车发动机构造与维修》实验大纲实验一气缸压力的检查一、实验目的1、了解气缸压力表的结构特点及使用方法。

2、掌握实验方法和步骤；初步掌握实验的操作技能。

.3、根据测试结果，对发动机泄露原因、部位及严重程度等作出一定的分析和合理的判断。

二、实验设备发动机、蓄电池、气缸压力表三、注意事项1、蓄电池的充电状态及起动机的技术状况良好。

2、发动机的冷却温度应在规定的范围内。

3、发动机的润滑条件良好。

4、测量每缸压力时，压缩行程应不少于4次5、测试时，应注意远离发动机的外部运转零件以及灼热的部位，以免造成人身损伤。

6、在拆装发动机火花塞时，应注意防止异物进入发动机内部，造成发动机的损坏。

四、实验步骤1、发动机应运转至正常的工作温度，水冷发动机冷却液温度为75~95℃，风冷发动机机油温为80~90℃2、拆除全部火花塞（汽油机）、喷油器（柴油机）或预热棒（柴油机），以减少曲轴转动阻力。

3、拔下分电器中央电极高压线，使其可靠打铁，以免发生电击着火。

4、把节气门和阻力门置于全开位置，以减少空气阻力。

5、把气缸压力表的锥形橡胶接头压紧在被测的火花塞或喷油器安装孔上。

6、用起动机带动曲轴旋转3~5s，其汽油机转速应≥130~150r/min，柴油机转速应≥500r/min，待指针稳定后读取读书，然后按下单向阀使指针回零。

7、按上述方法一次检测各个气缸，每个气缸的测量次数应不少于两次，测量结果应取平均值。

8、对个别指示值偏低的气缸，可向气缸内注入机油10~15mL，用起动机驱动发动机运转3~5s后，重新测试该缸的气缸压力，进一步判断气缸密封状况。

五、气缸压力检测结果诊断与分析1、当气缸压缩机压力的检测值超过或低于标准值，均说明发动机技术状况不良，存在故障。

2、当气缸压缩机压力的检测值低于标准值时，可向火花塞或喷油器孔注入适量（20~30mL3、润滑油后，再次检测气功压缩压力，并比较两次检测结果。

若第二次检测结果比第一次高，并接近标准值，则表明气缸密封性不良时由气缸、活塞环、活塞磨损过大或活塞环对口、卡死、断裂及缸壁拉伤等原因引起的：若第二次检测结果与第一次近似，则表明气缸密封性不良的原因为进、排气门或气缸衬垫不封密；若两次检测结果均表明相邻两缸压缩压力低，则故障可能是由两缸相邻处的气缸陈涛漏气或缸盖螺栓未拧紧所致。

实验一发动机总体构造及常用工具的认识一、实验目的1、了解常用工具和量具的种类和作用；2、掌握常用工具和量具的正确使用方法；3、认识往复活塞式发动机的整体结构；4、认识两大机构和五大系统的组成、主要部件的名称、安装位置；5、熟悉曲柄连杆机构和配气机构主要机件的装配关系和运动情况；6、理解发动机常用术语。

二、实验设备和工具各种扳手、活塞环装卸钳、气门弹簧装卸钳、千斤顶、黄油枪；钢板尺、游标卡尺、外径千分尺、百分表、量缸表、塞尺；完整的汽车发动机模型、丰田8A 发动机、夏利2000型轿车。

三、实验内容1、讲解拆装工具的作用和使用方法；2、讲解常用量具的使用方法和读数原理；3、介绍发动机的作用；4、对应可以运动的发动机模型，讲解发动机的总体构造和工作原理；5、对应发动机模型和实物，讲解发动机主要部件的名称和安装位置；6、对应发动机模型和实物，讲解发动机常用术语，夏利2000型轿车8A发动机性能参数如附表1所示。

四、实验要求1、针对所讲授的实验内容，能完全理解并掌握。

2、每位同学可以实际操作各种扳手；3、对各种量具进行正确的读数；4、通过实验内容的讲授，针对夏利2000型轿车，可以自行解决以下问题：（1）判断出该发动机的位置和形状；（2）判断出该发动机气缸排列方式和气缸数；（3）判断出该发动机的冷却方式；（4）判断出发动机的前和后端，及发动机旋转方向；五、思考题发动机的位置在车上主要有哪几种形式？附表1夏利2000型轿车8A发动机性能参数表实验二气缸内径的测量一、实验目的1、掌握游标卡尺、千分尺、内径量表的使用方法。

2、能够使用内径量表（量缸表）测量出气缸内径并进行圆度和圆柱度的计算。

二、实验设备及工量具1、设备汽车发动机1台，2、工量具游标卡尺、千分尺、内径量表（量缸表）各一个。

三、试验内容气缸磨损的检查。

四、实验操作及步骤气缸磨损（圆度、圆柱度）的检查气缸磨损检验的工艺流程：1、安装量缸表（1）根据汽缸直径的尺寸，选择合适的接杆装入量缸表的下端。

《汽车发动机构造与维修》实训指导书目录项目一发动机拆装维修常用工量具项目二发动机总体结构认识项目三曲柄连杆机构的拆装项目四曲柄连杆机构的检验和调整项目五配气机构的拆装项目六配气机构主要零件的检修项目七气门间隙的检查与调整及气缸压力的测量项目八冷却系的拆装与检查项目九润滑系的拆装与检查项目十电喷发动机拆装项目一发动机拆装维修常用工量具一、实训目的及要求（一）了解常用工具和量具的种类和作用。

（二）掌握各种扳手、榔头、撬棒、铜棒等常用拆装工具的使用方法。

（三）掌握各量具的使用方法（四）学会汽车举升器、吊车、千斤顶等举升机具的使用方法和要求。

二、实训设备及工量具各种扳手、活塞环装卸钳、气门弹簧装卸钳、千斤顶、黄油枪、汽车举升器、吊车；钢板尺、卡钳、游标卡尺、外径千分尺、百分表、量缸表、塞尺。

三、实训内容（一）拆装工具的作用和使用方法1、扳手扳手用以紧固或拆卸带有棱边的螺母和螺栓，常用的扳手有开口扳手、梅花扳手、套筒扳手、活动扳手、管子扳手等。

(1)开口扳手最常见的一种扳手，又称呆扳手，如图1-1所示。

其开口的中心平面和本体中心平面成l50角，这样既能适应人手的操作方向，又可降低对操作空间的要求。

其规格是以两端开口的宽度s(mm)来表示的，如8—10、12—14等；通常是成套装备，有八件一套、十件一套等；通常用45号、50号钢锻造，并经热处理。

图1—1 开口扳手图1—2 梅花扳手(2)梅花扳手梅花扳手同开口扳手的用途相似。

其两端是花环式的。

其孔壁一般是12边形，可将螺栓和螺母头部套住，扭转力矩大，工作可靠，不易滑脱，携带方便。

如图所示。

使用时，扳动300后，即可换位再套，因而适用于狭窄场合下操作。

与开口扳手相比，梅花扳手强度高，使用时不易滑脱，但套上、取下不方便。

其规格以闭口尺寸S(mm)来表示，如8—10、12—14等；通常是成套装备，有八件一套、十件一套等；通常用45号钢或40Cr 锻造，并经热处理。

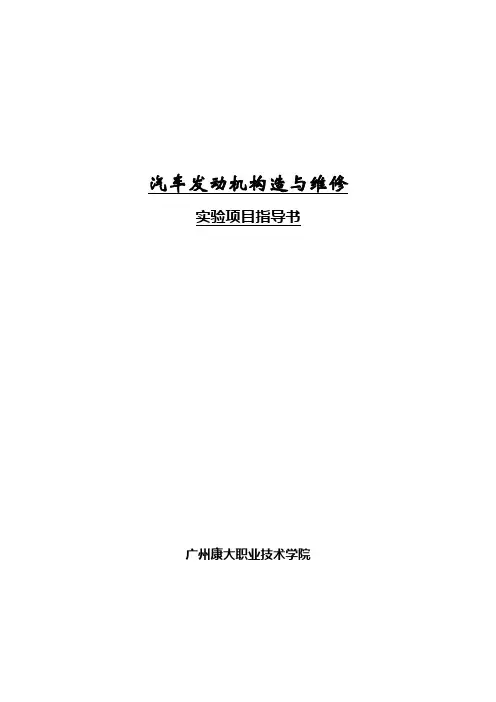

汽车发动机构造与维修实验项目指导书广州康大职业技术学院项目1 游标卡尺、外径千分尺、百分表的使用实训指导书一、实训目的1、认识汽车常用的量具2、能够正确的使用游标卡尺、外径千分尺、百分表等量具3、能够正确的读出游标卡尺、外径千分尺、百分表等量具测量的数值二、所用仪器设备1、常用量具(游标卡尺、外径千分尺、百分表及支架）2、连杆、曲轴三、实训内容记录一、游标卡尺1。

游标卡尺的结构及用途游标卡尺由主尺和副尺（游标）构成，副尺顶部有一锁紧螺钉用来保持读数，有的副尺还带有深度测量杆.主尺为正常刻度，最小单位为1mm；副尺刻度总长49mm，分为50等份。

游标卡尺是机械制造及检修中最基础的测量工具，用来测量构件长度、深度、直径等。

根据使用需要，可选择不同量程（主尺总刻度）的游标卡尺,如0-200mm、0-300mm、0—500mm、0—1000mm等.2.游标卡尺的使用及读数副尺每一刻度（49/50mm）比主尺每一刻度（1mm)短0。

02mm使用方法举例说明，如：当副尺左端0刻度线与主尺1mm刻度线对齐时,从主尺读数，为1.00mm；将副尺向右微量移动,使副尺左端0刻度线的下一刻度线与主尺某一刻度线对齐,读数为1+1×0。

02=1.02mm;以此类推，读数依次为1.04mm、1.06mm、……1.98mm;当副尺右端0刻度线与主尺某一刻度线对齐时，副尺左端0刻度线同时与主尺2mm对齐，直接从主尺读数,读数为2.00mm。

故，游标卡尺的测量精度为0.02mm。

二、外径千分尺1. 外径千分尺的构造和原理外径千分尺又称螺旋测微器，外径千分尺是依据螺旋放大的原理制成的，即螺杆在螺母中旋转一周，螺杆便沿着旋转轴线方向前进或后退一个螺距的距离.因此，沿轴线方向移动的微小距离,就能用圆周上的读数表示出来。

螺旋测微器的精密螺纹的螺距是0。

5mm，可动刻度有50个等分刻度,可动刻度旋转一周，测微螺杆可前进或后退0。

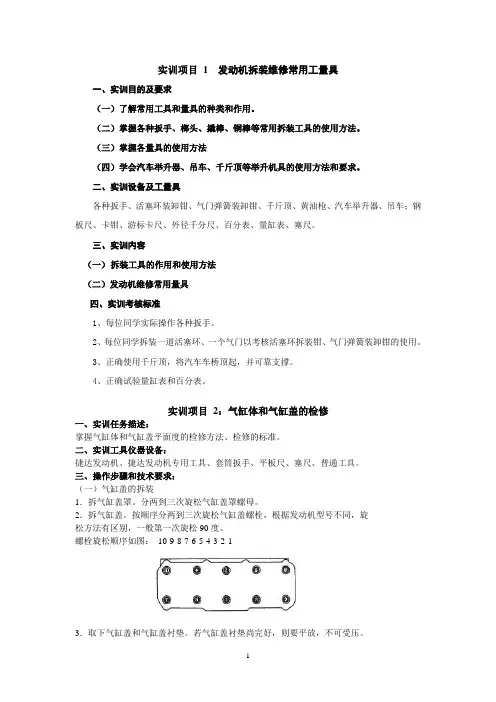

实训项目 1 发动机拆装维修常用工量具一、实训目的及要求（一）了解常用工具和量具的种类和作用。

（二）掌握各种扳手、榔头、撬棒、铜棒等常用拆装工具的使用方法。

（三）掌握各量具的使用方法（四）学会汽车举升器、吊车、千斤顶等举升机具的使用方法和要求。

二、实训设备及工量具各种扳手、活塞环装卸钳、气门弹簧装卸钳、千斤顶、黄油枪、汽车举升器、吊车；钢板尺、卡钳、游标卡尺、外径千分尺、百分表、量缸表、塞尺。

三、实训内容（一）拆装工具的作用和使用方法（二）发动机维修常用量具四、实训考核标准1、每位同学实际操作各种扳手。

2、每位同学拆装一道活塞环、一个气门以考核活塞环拆装钳、气门弹簧装卸钳的使用。

3、正确使用千斤顶，将汽车车桥顶起，并可靠支撑。

4、正确试验量缸表和百分表。

实训项目2：气缸体和气缸盖的检修一、实训任务描述：掌握气缸体和气缸盖平面度的检修方法、检修的标准。

二、实训工具仪器设备：捷达发动机、捷达发动机专用工具、套筒扳手、平板尺、塞尺、普通工具。

三、操作步骤和技术要求：（一）气缸盖的拆装1．拆气缸盖罩。

分两到三次旋松气缸盖罩螺母。

2．拆气缸盖。

按顺序分两到三次旋松气缸盖螺栓，根据发动机型号不同，旋松方法有区别，一般第一次旋松90度。

螺栓旋松顺序如图：10-9-8-7-6-5-4-3-2-13．取下气缸盖和气缸盖衬垫。

若气缸盖衬垫尚完好，则要平放，不可受压。

（二）气缸体平面度的检验1．清洁待测表面。

将待检验的气缸体上平面清洗，擦干。

2．用厚薄规和平板尺进行测量并记录。

1）测量在6个方向上进行；2）钢尺竖直放置，塞尺平行放置，塞入钢尺和缸体间隙；3）拉动塞尺，略微有阻力，塞尺上数值即为该处平面度。

4）所测数据中的最大值为该平面平面度。

7 数据记录：3、检验缸体平面度。

捷达缸体平面度为0.10mm四、实训思考题：1、为什么要检查气缸体的平面度？2、气缸体的平面度过大如何解决？3、气缸盖在安装时，螺栓的拧紧循序是什么？实训项目3：气缸磨损的检修一、实训任务描述：掌握量缸表的正确使用方法；能够判断出气缸是否需修理及修理级别。
