RXE025-AP中文资料

  • 格式：pdf
  • 大小：72.07 KB
  • 文档页数：1

RXE025-AP Product Details
Home | Customer Support | Suppliers | Site Map | Privacy Policy | Browser Support
© 2008 Tyco Electronics Corporation All Rights Reserved Search
Products Documentation Resources My Account Customer Support
Home > Products > By Type > PolySwitch Resettable Devices > Product Feature Selector > Product Details
RXE025-AP Raychem Part Number:
322159-000
Obsolete Contact Product Information Center PolySwitch Resettable Devices
Always ELV Compliant (Find RoHS Compliant
Alternates/Statement of Compliance)
Product Highlights:
?Radial Application
?Family Name = RXE
?Radial Construction, Through Hole
Construction
?IH (Room Temperature) = .25 Amps.
?IT (Room Temperature) = .50 Amps.
View all Features | Find Similar
Products
Check Pricing &
Availability
Search for Tooling
Product Feature
Selector
Contact Us About
This Product
Quick Links
Documentation & Additional Information
Documents are temporarily unavailable. We are working hard to correct the problem. Please try again later.Additional Information:
?Product Line Information
Related Products:
?Tooling
Product Features (Please use the Product Drawing for all design activity)
Product Type Features:
?UL Recognized = File No. E74889
Electrical Characteristics:
?IH (Room Temperature) (Amps.) = 0.25
?IT (Room Temperature) (Amps.) = 0.50
?Vmax Operating (V) = 72
?Rmin (?) = 1.25
?Rmax (?) = 1.950
?R1 Max [Post Trip] (?) = 3.00
?UL Rated Current (Amps.) = 40
?Tripped Power Dissipation (Typical) (W) = 0.45
Termination Related Features:
?Construction = Radial, Through Hole
Body Related Features:
?Lead Type = Standard Kinked Lead
?CSA File No. = 78165C
Contact Related Features:
?Family Name = RXE Configuration Related Features:
?Coating = Coated
Industry Standards:
?RoHS/ELV Compliance = ELV compliant
?Lead Free Solder Processes = Wave solder
capable to 240°C, Wave solder capable to 260°
C, Wave solder capable to 265°C
?RoHS/ELV Compliance History = Always was
ELV compliant
?TUV Certificate No. = R72041428
Conditions for Usage:
?Operating Temperature (Max.) (°C) = 85 Operation/Application:
?Application = Radial
Packaging Related Features:
?Packaging Method = Ammo Pack
Other:
?Brand = Raychem
Provide Website Feedback | Contact Customer Support。

合集下载

ADS830E2K5;ADS830E;ADS830E2K5G4;ADS830EG4;DEM-ADS830E;中文规格书,Datasheet资料

ADS830E2K5;ADS830E;ADS830E2K5G4;ADS830EG4;DEM-ADS830E;中文规格书,Datasheet资料


ADS830E
PARAMETER
CONDITIONS
MIN
TYP
MAX
UNITS
RESOLUTION
SPECIFIED TEMPERATURE RANGE
ANALOG INPUT Standard Single-Ended Input Range Optional Single-Ended Input Range Common-Mode Voltage Optional Differential Input Range Analog Input Bias Current Input Impedance Track-Mode Input Bandwidth
APPLICATIONS
q MEDICAL IMAGING q VIDEO DIGITIZING q COMMUNICATIONS q DISK-DRIVE CONTROL
DESCRIPTION
The ADS830 is a pipeline, CMOS Analog-to-Digital (A/D) converter that operates from a single +5V power supply. This converter provides excellent performance with a singleended input and can be operated with a differential input for added spurious performance. This high performance converter includes an 8-bit quantizer, high bandwidth track/hold, and a high accuracy internal reference. It also allows for the user to disable the internal reference and utilize external references. This external reference option provides excellent gain and offset matching when used in multi-channel applications or in applications where DC full scale range adjustment is required.
RX-8025T规格书(中文)

RX-8025T规格书(中文)


• 多种检测功能 • 电源电压监控功能 (具有可选择的检测阈值)
• 停止检测功能
• 加电重设检测功能
• 警报器功能和定时器功能
SCL
• 产生周期性的中断信号定时器功能。
及可任意组合星期 , 时 , 分 , 钟设定的警报功能
SDA
GND
引脚功能定义
信号名称 SCL SDA
FOUT
FOE
/ INTA / INTB TEST
：1.15 V ~ 5.5 V
•多种检测功能
：如，振荡停止检测功能
•低待机电流
：0.48 µA / 3 V (Typ.)
•32.768 kHz 频率输出功能
：带控制引脚的 C-MOS 输出
•包括时刻、日历、各种检测功能、中断功能等
* I2C-Bus 是 NXP Semiconductor 公司的一种商标。
警报器_D 寄存器 (分,时)
时间计数器 (秒,分,时,周,日,月,年)
电压 检测
OSC 检测
中断控制
地址 解码器
地址 寄存器
移位寄存器
I/O 控制
概览
• 32.768 kHz 石英振荡器的内置功能 •频率已针对高精度调整。
VDD
( ± 5 ×10−6 / Ta = +25 °C ) ( 相当于每月 13 秒的偏差 )
0.5 6.3 Max.
RX − 8025 NB
22. N.C. 21. N.C.
4.8 5.0 ± 0.2
20. 19. ห้องสมุดไป่ตู้8. 17. 16. 15.
1.3 ± 0.1
14. 13. 12.
N.C. N.C. N.C. N.C. N.C. N.C. N.C.

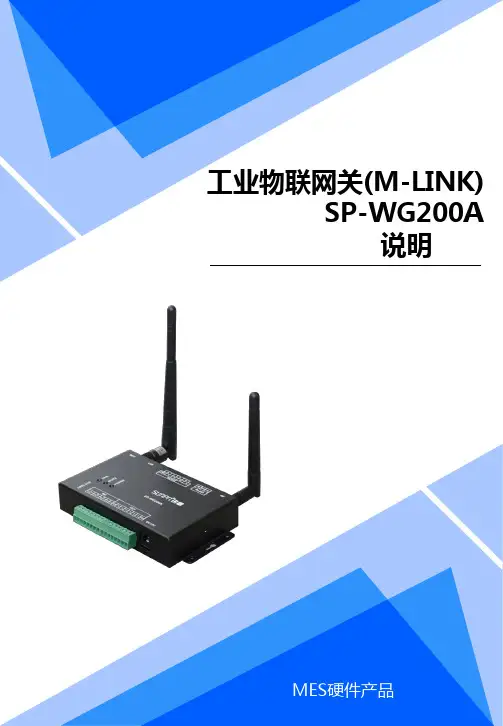

工业物联网关SP-WG200A资料a型
