资料说明：本资料由华北电力大学在校学生提供，为方便外校学生考研复习，我们整理了所有的专业课考研资料，上传了所有内部资料（视频除外）。
我们是由一群“勇闯北京、热爱华电”的华电本校热血学生组成，本科时有本校的、外校的和跨专业的，现在全部考上华电研究生。
为了方便“立志考华电”学生交流，我们建立QQ 群276540388，为大家免费答疑，分享华电最新消息，提高最新内部试题，各种疑难问题，我们都进最大努力帮助，只为“大华电，大电力，中国梦，梦华电！”电力系统分析复习题9-11.综合负荷的定义答：系统中所有电力用户的用电设备所消耗的电功率总和就是电力系统的负荷，亦称电力系统的综合用电负荷。
它是把不同地区、不同性质的所有的用户的负荷总加起来而得到的。
2. 综合负荷、供电负荷和发电负荷的区别及关系答：综合用电负荷加上电力网的功率损耗就是各发电厂应该供给的功率，称为电力系统的供电负荷。
供电负荷再加上发电厂厂用电消耗的功率就是各发电厂应该发出的功率，称为电力系统的发电负荷。
9-21.负荷曲线的定义答：反映一段时间内负荷随时间而变化的规律用负荷曲线来描述2.日负荷曲线和年负荷曲线的慨念答：负荷曲线按时间长短分，分为日负荷曲线和年负荷曲线。
日负荷曲线描述了一天24小时负荷的变化情况；年负荷曲线描述了一年内负荷变化的情况。
3.日负荷曲线中最大负荷、最小负荷、平均负荷、负荷率、最小负荷系数的慨念答：负荷曲线中的最大值称为日最大负荷max P （又称峰荷），最小值称为日最小负荷min P （又称谷荷）；平均负荷是指某一时期（日，月，年）内的负荷功率的平均值，24024d av W P Pdt =⎰；负荷率m k 是日平均负荷av P 与日最大负荷max P 之比，即maxav m P k P =；最小负荷系数α是日最小负荷min P 跟日最大负荷max P 之比，即min maxP P α=。
4.日负荷曲线的作用答：日负荷曲线对电力系统的运行非常重要，它是安排日发电计划和确定系统运行方式的重要依据。
电力系统分析试题及答案 一、填空题1 ． 降 压 变压 器 高 压 侧 的 主 分 接 头 电 压 为 220kv ， 若 选 择 ＋2 × 2.5% 的 分 接 头 ， 则 该 分 接 头 电 压 为。
2．电力系统中性点有效接地方式指的是。
3．输电线路的电气参数包括电抗、电导、电纳和 。
4．输电线路的电压偏移是指线路始端或末端母线的实际运动电压与线路 的数值差。
5．电力系统的潮流分布一般是用各节点的电压和 表示。
6．调整发电机组输出的有功功率用来调整电力系统运动的 。
7．复合故障一般是指某一时刻在电力系统发生故障。
8 ．用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵 Zsc 的非对角元素 为。
9．系统中发生单相接地短路时故障点短路电流的大小是零序电流的 倍。
10．减小输出电元件的电抗将 系统的静态稳定性。
二、单项选择题11．同步发电机的转速和系统频率之间是否有严格的关系（ ）①否 ②是 ③不一定 ④根据发电机的形式定12．三绕组变压器的结构、通常将高压绕组放在（ ）①内层 ②中间层 ③外层 ④独立设置 13．中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（ ）①全补偿 ②欠补偿 ③过补偿 ④有时全补偿，有时欠补偿14．三相导线的几何均距越大，则导线的电抗（ ）①越大 ②越小 ③不变 ④无法确定 15．变压器的电导参数 GT ，主要决定于哪一个实验数据（ ）①△ PO ②△ PK ③ UK% ④ I O%16. 当功率的有名值为 s ＝ P ＋jQ 时（功率因数角为 ）取基准功率为 Sn ，则有功功率的标么值为（） ① P ② P③ P④ P cos S n cos S n sin S n S n 17. 环网中功率的自然分布是（ ）①与电阻成正比分布 ②与电抗成正比分布③与阻抗成正比分布 ④与阻抗成反比分布18．电力系统中 PQ 节点的数量（ ）①全都是 ②大量的 ③少量的 ④必有且一般只设一个19．潮流计算中，要求某些节点之间电压的相位差应满足的约束条件是（）①｜③｜ i i - - j j | >｜| >｜i i - - j j |min ②｜|max④｜i i - - j j |<｜ |<｜ i i - -j j|min |max20．在同一时间内，电力网的电能损耗与供电量之比的百分值称为（ ）①负载率 ②网损率 ③供电率④厂用电率21．电力系统的频率主要决定于（ ）①有功功率的平衡②无功功率的平衡③电压质量 ④电流的大小22．关于顺调压电压调整方式的描述，错误的是（ ）①高峰负荷时允许中枢点电压略低②低谷负荷时允许中枢点电压略低③适用于用户对电压要求不高的场合④适用于供电线路不长的场合23．通过改变变压器变比，实质上（ ）①改变了电压损耗的数值 ②改变了负荷变化时次级电压的变化幅度 ③改变了电力网的无功功率分布 ④增加了整个电力系统的无功功率容量 24．三相短路时，非周期分量极小值，只能是在某种情况（ ）①一相中出一现 ②同时在两相中出现③三相均不出现 ④只有故障相出现其它相不出现25．同步机的各种电抗间关系为 () ① x d x q x d " x d ' ② xqx d x d ' x d " ③ x d x q x d ' x d " ④ x dx d ' x q x d " 26. 若 ac 两相发生短路，则基准相选择为 () ① a 相 ② b 相 ③ c 相 ④ a 相和 c27．下网 K 点发生两相短路接地， 其复合序网为图所示( )( 其中， 1,2 ，0 分别为正序、 负序、零序阻抗 )28．越靠近电源点负序电压越( )①低②高③不变④无法确定29．作为判据dPE0 主要应用于分析简单系统的（）d①暂态稳定②故障计算30．分析简单系统的暂态稳定性可以应用（①等耗量微增率准则②等面积定则③静态稳定）③小干扰法④调压计算④对称分量法三、简答题31．电力变压器的主要作用是什么？32．简单闭式网分为哪些类网络？33．为什么说当电力系统无功功率不充足时仅靠改变变压器变比分按头来调压并不能改变系统的电压水平？34．为什么变压器中性点经小电阻接地能够提高当系统发生接地故障进的暂态稳定性？四、简算题35．某三相单回输电线路，采用LGJ－ 300 型导线（计算外径25.2mm），已知三相导线正三角形布置，导线间距离 D＝6m，求每公里线路的电抗值。
华北电力大学（北京）2011年硕士研究生入学考试试题一、不定项选择题1. 广义电力系统包括（）。
A. 发电机等生产电能的设备B. 变压器等输送分配电能的设备C. 电动机等消耗电能的设备D. 保护控制装置及能量管理系统2. 下列关于电力系统运行特征中，正确的说法包括（）。
A. 电能不能大量储存B. 输配电各环节不能分割C. 过渡过程比较快D. 电力系统地区性特点很强3. 用电设备容许电压偏移一般为（）。
A. 10%B. 7%C. 5%D. 2%4. 发电机运行极限如图所示，其中圆弧S 表示（），直线BC 表示（）。
O'A. 原动机功率约束B. 定子绕组温升约束C. 励磁绕组温升约束D.定子端部温升约束5. 一台变压器，额定容量120MVA ，额定电压10.5/121kV，空载损耗132kW，短路电压百分值为10%，变压器绕组电抗等于（）p.u.（以变压器额定参数为基准）。
A. 13.280B. 12.201C. 0.100D. 0.0926. 电力线路自然功率是指（）。
A. 线路输送的额定功率B. 线路允许输送的最大功率C. 负荷阻抗为波阻抗时，该负荷所消耗的功率D. 负荷端电压为额定电压时，该负荷所消耗的功率7. 潮流调整的手段主要有（）。
A. 串联电容B. 并联电容C. 串联电抗D. 附加串联加压器8. 一台额定功率为50MW 的发电机带一个40MW 负荷运转，发电机的调差系数为4%,负荷的单位调节功率为1.5，那么系统的单位调节功率为（）。
A. 32.75B. 29.75C. 26.5D. 23.59. 使发电机组的静态特性曲线平行上移，以保证频率偏差在允许范围内是指电力系统的（）。
A. 一次调频B.二次调频C.三次调频D.最优分配10.一个处于稳态运行的系统，如果某一台发电机突然由于故障退出运行，该时刻，系统的频率将（）。
A. 升高B.不变C. 降低D.不一定11. 电力系统的无功电源主要包括（）。
2011考研复试题目{电自）1.画图题：画发电机隐极式和凸极式的相量图，包含暂态电势2.长距离高压输电线路串联电容提高其静态稳定性及局限性3.为什么高频保护要设置两个不同灵敏度的电流继电器？4.写出电流互感器的饱和判据5.为什么要采用比率制动特性6.以电流保护为例，说明后备保护为什么受系统运行方式影响？7.Eq'的在短路计算中的意义与作用,还要求用证明Eq'的表达式（用xad'、xf、定子漏电抗和pesai f0表示)8.小干扰分析法分析带阻尼时的系统静态稳定性9.暂稳计算,求出极限切除角，判断是否暂态稳定10.证明PE'=E'U/Xd'*sinδ‘，δ‘表达式11.写出两相运行、单相接地、两相接地的零序电流表达式12.电流保护的一二段整定13.距离纵联保护的工作原理（给出了图形)这个是完善版我考北京校区的电力系统二楼把笔试题说的很全了。
补充一下第12个，电流整定计算，图是继保课本（老版）第45页图2.36。
计算那个图保护2的一二段动作电流、动作时间，二段灵敏度。
我说一下面试吧，我报的是电网所，我们是先英语口试，再综合面试。
面试组有李老师，周老师，姜老师，其他的不认识。
进去以后英语口试部分作自我介绍问我电能质量有神马我是自动化专业的，问我学过神马电气方面的专业课问我我国交流电的频率是多少，别的国家是多少问我可再生能源都有哪些我的自我介绍里说过我是学生会的leader，问我在学生会工作有神马心得其他同学的问题：我国的交流频率为神马是50Hz，不是500Hz；HVDC在我国有哪些工程；HVDC的优势；等等接着是综合面试部分，我们是抽题，每张纸上5道题，我抽到的是：电力市场的作用和意义说出6中电力系统一次设备的名称隔离器和断路器有神马区别继电保护的种类在一个100层的高楼的电梯系统中，如何用计算机系统实现控制，有神马优化措施，时间、交通等因素对电梯系统有神马影响（这貌似不是电力系统的题吧）然后因为我是自动化跨考电力系统专业的，他们又问了我三大控制理论在电力系统中有神马应用，控制理论在电力系统稳定性分析中有神马应用我进去之前紧张的胃疼，想吐，但是进去以后就不紧张了，老师们都很和蔼，唯一让我郁闷的就是，他们不从外国语学院找人面试英语，让本专业老师面试，结果他们英语发音不太标准，我没听太懂…………我的面试问题有：1，断路器与隔离开关区别。

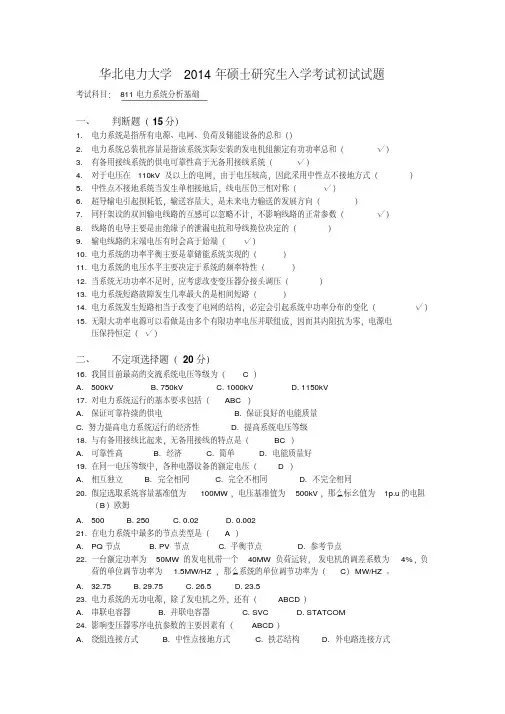

华北电力大学2014年硕士研究生入学考试初试试题考试科目：811电力系统分析基础一、判断题（15分）1.电力系统是指所有电源、电网、负荷及储能设备的总和（）2.电力系统总装机容量是指该系统实际安装的发电机组额定有功功率总和（√ ）3.有备用接线系统的供电可靠性高于无备用接线系统（√ ）4.对于电压在110kV及以上的电网，由于电压较高，因此采用中性点不接地方式（）5.中性点不接地系统当发生单相接地后，线电压仍三相对称（√ ）6.超导输电引起损耗低，输送容量大，是未来电力输送的发展方向（）7.同杆架设的双回输电线路的互感可以忽略不计，不影响线路的正常参数（√ ）8.线路的电导主要是由绝缘子的泄漏电抗和导线换位决定的（）9.输电线路的末端电压有时会高于始端（√ ）10.电力系统的功率平衡主要是靠储能系统实现的（）11.电力系统的电压水平主要决定于系统的频率特性（）12.当系统无功功率不足时，应考虑改变变压器分接头调压（）13.电力系统短路故障发生几率最大的是相间短路（）14.电力系统发生短路相当于改变了电网的结构，必定会引起系统中功率分布的变化（√ ）15.无限大功率电源可以看做是由多个有限功率电压并联组成，因而其内阻抗为零，电源电压保持恒定（√ ）二、不定项选择题（20分）16.我国目前最高的交流系统电压等级为（C ）A.500kVB. 750kVC. 1000kVD. 1150kV17.对电力系统运行的基本要求包括（ABC ）A.保证可靠持续的供电B. 保证良好的电能质量C. 努力提高电力系统运行的经济性D. 提高系统电压等级18.与有备用接线比起来，无备用接线的特点是（ BC ）A.可靠性高B. 经济C. 简单D. 电能质量好19.在同一电压等级中，各种电器设备的额定电压（D ）A.相互独立B. 完全相同C. 完全不相同D. 不完全相同20.假定选取系统容量基准值为100MW，电压基准值为500kV，那么标幺值为1p.u的电阻（B）欧姆A.500B. 250C. 0.02D. 0.00221.在电力系统中最多的节点类型是（A ）A.PQ节点B. PV节点C. 平衡节点D. 参考节点22.一台额定功率为50MW的发电机带一个40MW负荷运转，发电机的调差系数为4%，负荷的单位调节功率为1.5MW/HZ，那么系统的单位调节功率为（C）MW/HZ。
华北电力大学2011年硕士研究生入学考试初试试题一、 不定项选择题1、广义电力系统包括（ABCD ）A ．发电机等生产电能的设备 B. 变压器等输送分配电能的设备C. 电动机等消耗电能的设备D. 保护控制装置及能量管理系统2、下列关于电力系统运行特征中，正确的说法包括（ABCD ）A ．电能不能大量储存 B. 输配电各环节不能分割C ．过渡过程比较快 D. 电力系统地区性特点很强3、用电设备容许电压偏移一般为（A ）A ．10%± B. 7%± C. 5%± D. 2%±4、发电机运行极限如图所示，其中圆弧S 表示（B ），直线BC 表示（A ）A. 原动机功率约束B. 定子绕组温升约束C ． 励磁绕组温升约束D. 定子端部温升约束5、一台变压器，额定容量120MV A ，额定电压10.5/121kV ，空载损耗132kW ，短路电压百分值为10%，变压器绕组电抗等于（C ）p.u.（以变压器额定参数为基准）。
A ．13.280B ．12.201C ．0.100D ．0.0926、电力线路自然功率是指（C ）A ．线路输送的额定功率B. 线路允许输送的最大功率C ．负荷阻抗为波阻抗时，该负荷所消耗的功率D ．负荷端电压为额定电压时，该负荷所消耗的功率7、潮流调整的手段主要有（ABD ）A ．串联电容 B. 并联电容 C. 串联电抗 D. 附加串联加压器8、一台额定功率为50MW 的发电机带一个40MW 负荷运转，发电机的调差系数为4%,负荷的单位调节功率为1.5，那么系统的单位调节功率为（）。
这道题我认为是26.2，大家有什么想法发送到我的邮箱。
A ．32.75B ．29.75C ．26.5D ．23.59、使发电机组的静态特性曲线平行上移，以保证频率偏差在允许范围内是指电力系统的（B ）A ．一次调频 B.二次调频 C.三次调频 D.最优分配10、一个处于稳态运行的系统，如果某一台发电机突然由于故障退出运行，该时刻，系统的频率将（C）。
一、填空题1、输电线路的网络参数是指( )、( )、( )、( )。
2、所谓“电压降落”是指输电线首端和末端电压的( )之差。
“电压偏移”是指输电线某点的实际电压和额定电压的( )之差。
3、由无限大电源供电的系统，发生三相短路时，其短路电流包含( )分量和( )分量，短路电流的最大瞬时值又叫( )，它出现在短路后约( )个周波左右，当频率等于50HZ时，这个时间应为( )秒左右。
4、标么值是指( )和( )的比值。
5、所谓“短路”是指( )，在三相系统中短路的基本形式有( )、( )、( )、( )。
6、电力系统中的有功功率电源是( )，无功功率电源是( )、( )、( )、( )。
7、电力系统的中性点接地方式有( )、( )、( )。
8、电力网的接线方式通常按供电可靠性分为( )接线和( )接线。
9、架空线路是由( )、( )、( )、( )、( )构成。
10、电力系统的调压措施有( )、( )、( )、( )。
11、某变压器铭牌上标示电压为220±2×2.5%，它共有( )个分接头，各分接头电压分别为( )、( )、( )、( )、( )。
二、思考题1、电力网、电力系统和动力系统的定义是什么？2、电力系统的电气接线图和地理接线图有何区别？3、电力系统运行的特点和要求是什么？4、电网互连的优缺点是什么？5、我国电力网的额定电压等级有哪些？与之对应的平均额定电压是多少？系统各元件的额定电压如何确定？6、电力系统为什么不采用一个统一的电压等级，而要设置多级电压？7、导线型号LGJ-300/40中各字母和数字代表什么？8、什么是电晕现象，它和输电线路的哪个参数有关？9、我国中性点接地方式有几种？为什么110KV以上电网采用中性点直接接地？110KV以下电网采用中性点不接地方式？10、架空输电线路为什么要进行换位？11、中性点不接地的电力系统发生单相接地故障时，各相对地电压有什么变化？单相接地电流的性质如何？怎样计算？12、电力系统的接线方式有哪些？各自的优、缺点有哪些？13、发电机电抗百分值X G%的含义是什么?14、按结构区分，电力线路主要有哪几类？15、架空线路主要有哪几部分组成？各部分的作用是什么？16、电力系统采用分裂导线有何作用？简要解释基本原理。
华北电力大学电力系统分析试题（一）名词解释负荷静特性一次调频二次调频等面积定则最大负荷利用小时数耗量微增率等面积定则摇摆曲线极限切除角词解释（二）问答题1. 什么情况下线路末端电压高于首端电压，其升高的幅度与线路长度有何关系？2. 两端供电网（闭环网）产生循环功率的原因有哪些？]3. 调整用户端电压的主要措施有哪些？4. 变压器的П型等值电路是怎样起到变压器作用的？5. 同步电机的基本方程为什么采用派克变换，其实质是什么？若定子三相通入直流，问其对应dq0系统的id、iq、io是否仍为直流？6. 试比较无阻尼绕组同步发电机和有阻尼绕组同步发电机定子侧的短路电流分量，且说明其短路过程有何异同？7. 简述平行双回线及架空地线对输电线路零序阻抗的影响。
8. 当系统无功电源不充裕时，使用有载调压变压器进行调压是否适宜？其结果如何？9. 什么是极限切除角？如何求取？10. 有功负荷经济分配的目的是什么？分配所依据的原则是什么？11. 简述安装有比例式励磁调节器的单机无穷大电力系统静态稳定的稳定条件、其意义及对稳定的影响。
12. 简述小干扰法分析电力系统静态稳定性的步骤。
13. 作出无阻尼绕组同步电机在直轴方向的等值电路图并写出求取暂态电抗Xd’及14. 时间常数Td’的表达式再作出有阻尼绕组同步电机在直轴及交轴方向的等值电路图并写出求取Xd”及Xq”的表达式。
15. 比较同步机下列的时间常数Ta、Td’、Td”、Tq”的大小以及汽轮发电机的下列电抗的大小以及及汽轮发电机及水轮发电机的下列电抗的大小并为它们按由大到小的次序重新排列Xd、Xd’、Xd”、Xq、Xq”、Xσ（定子漏抗）。
16. 列出无阻尼绕组同步发电机在端点发生三相短路，定子及转子绕组中出现的各种电流分量并指出这些电流分量随时间而变化的规律及其衰减时间常数。
（16）1- 5在电力系统暂态分析中，1.为什么要引入同步电机暂态电势Eq’？2.暂态电势Eq’的大小如何确定？3.在哪些情况下需要使用暂态电势Eq’？（10分）（科大92）17. 试根据无阻尼绕组同步机的磁链及电压方程（略去电阻），推导出用同步机暂态电势和暂态电抗的电压方程式：i. uq=Eq’-idXd’ ud=iqXq18. 上述方程式应用于同步机的什么运行情况？为什么？解决什么问题？式中id 、iq 是什么电流？19. 试利用（1）的结果论证：三相短路电流实用计算中，无阻尼绕组同步机机端短路时一相的起始暂态电流（用标么值表示）的计算公式为：a) I’=Eq’/Xd’20. 根据基本原理，并利用（1）推导出的方程，证明同步机机端三相短路整个暂态过程中Eq’及Eq 之间的关系为：Eq/Eq’=Xd/Xd’21. 无阻尼绕组同步发电机发生突然三相短路，在短路瞬刻及暂态过程中，其气隙电势Eqδ是如何变化的？（6分）22. 应用派克方程研究同步发电机暂态过程时，为什么常略去变压器电势？并试从abc 和dq0坐标系统说明pΨd=pΨd=0的含义。
