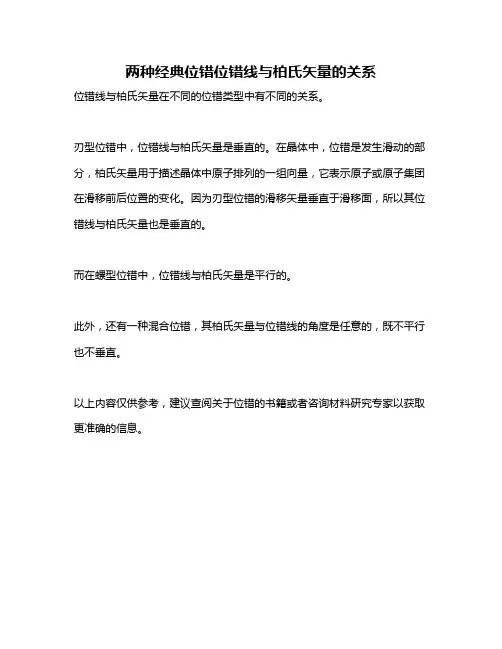

两种经典位错位错线与柏氏矢量的关系
位错线与柏氏矢量在不同的位错类型中有不同的关系。
刃型位错中，位错线与柏氏矢量是垂直的。
在晶体中，位错是发生滑动的部分，柏氏矢量用于描述晶体中原子排列的一组向量，它表示原子或原子集团在滑移前后位置的变化。
因为刃型位错的滑移矢量垂直于滑移面，所以其位错线与柏氏矢量也是垂直的。
而在螺型位错中，位错线与柏氏矢量是平行的。
此外，还有一种混合位错，其柏氏矢量与位错线的角度是任意的，既不平行也不垂直。
以上内容仅供参考，建议查阅关于位错的书籍或者咨询材料研究专家以获取更准确的信息。
hcp单位位错柏氏矢量位错（Dislocation）是晶体中的一种缺陷，它是由晶体中原子或离子的位移引起的。
它可以被视为晶格错配的方式，因此会影响晶体的力学性能和变形行为。
位错对于晶体的变形起着关键的作用。
而柏氏矢量（Burgers vector）则是描述位错的重要参数之一。
本文将详细介绍位错的概念、柏氏矢量的定义，以及位错类型和位错模型等内容，旨在对读者对位错有一个全面的认识。
位错的概念位错是晶体中原子或离子的位移导致的晶体结构缺陷。
其概念最早由G. I. Taylor 在1934年引入。
当晶体中出现位错时，晶体结构就发生了错配，使得晶格的一部分位移相对于其他晶格部分。
由于位错所引起的晶格错配，晶格的形变能量也相应增加。
位错是晶体中原子运动的一种结果，它不仅影响晶体的力学行为，也影响晶体的物理、热学和电学性质等。
柏氏矢量的定义柏氏矢量是位错线的一种描述，它用来描述位错线所引起的晶格错配。
柏氏矢量通常用符号b表示，它是一个矢量，其方向平行于位错线的方向，其大小等于晶格间距乘以位错线密度。
柏氏矢量的大小与位错的类型有关，不同类型的位错具有不同的柏氏矢量。
位错类型根据位错线的性质，位错可以分为螺旋位错、边界位错和混合位错等几种类型。
1. 螺旋位错（Screw Dislocation）：螺旋位错是一种具有线状结构的位错，其柏氏矢量沿位错线的方向，并且沿位错线方向是周期性的。
螺旋位错可以视为沿位错线旋转晶体结构一周所引起的错配。
2. 边界位错（Edge Dislocation）：边界位错是一种具有线状结构的位错，其柏氏矢量垂直于位错线的方向，并且沿位错线方向是周期性的。
边界位错可以视为晶体结构的一部分被插入到另一部分中，导致晶体结构错位。
3. 混合位错（Mixed Dislocation）：混合位错即同时具有边界位错和螺旋位错性质的位错。
混合位错的柏氏矢量既具有垂直于位错线方向的边界位错性质，也具有沿位错线方向的螺旋位错性质。

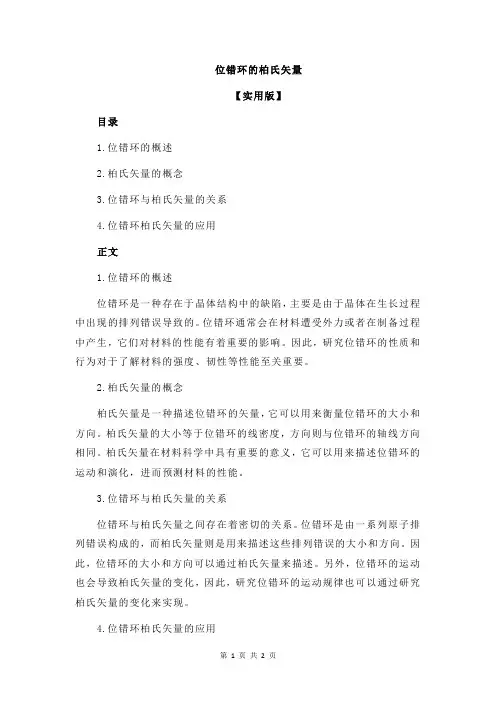

位错环的柏氏矢量
【实用版】
目录
1.位错环的概述
2.柏氏矢量的概念
3.位错环与柏氏矢量的关系
4.位错环柏氏矢量的应用
正文
1.位错环的概述
位错环是一种存在于晶体结构中的缺陷，主要是由于晶体在生长过程中出现的排列错误导致的。
位错环通常会在材料遭受外力或者在制备过程中产生，它们对材料的性能有着重要的影响。
因此，研究位错环的性质和行为对于了解材料的强度、韧性等性能至关重要。
2.柏氏矢量的概念
柏氏矢量是一种描述位错环的矢量，它可以用来衡量位错环的大小和方向。
柏氏矢量的大小等于位错环的线密度，方向则与位错环的轴线方向相同。
柏氏矢量在材料科学中具有重要的意义，它可以用来描述位错环的运动和演化，进而预测材料的性能。
3.位错环与柏氏矢量的关系
位错环与柏氏矢量之间存在着密切的关系。
位错环是由一系列原子排列错误构成的，而柏氏矢量则是用来描述这些排列错误的大小和方向。
因此，位错环的大小和方向可以通过柏氏矢量来描述。
另外，位错环的运动也会导致柏氏矢量的变化，因此，研究位错环的运动规律也可以通过研究柏氏矢量的变化来实现。
4.位错环柏氏矢量的应用
位错环柏氏矢量在材料科学中有着广泛的应用。
首先，它可以用来研究材料的强度和韧性。
通过研究位错环的大小和分布，可以了解材料的强度和韧性，从而为材料的设计和制备提供理论依据。
其次，位错环柏氏矢量还可以用来研究材料的疲劳寿命。

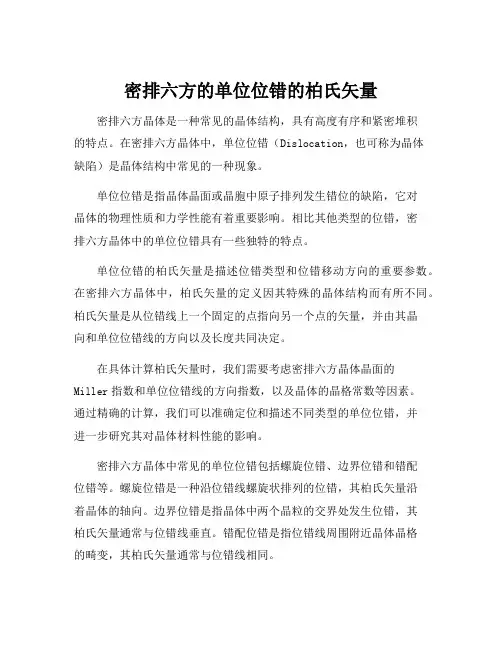

密排六方的单位位错的柏氏矢量密排六方晶体是一种常见的晶体结构，具有高度有序和紧密堆积的特点。
在密排六方晶体中，单位位错（Dislocation，也可称为晶体缺陷）是晶体结构中常见的一种现象。
单位位错是指晶体晶面或晶胞中原子排列发生错位的缺陷，它对晶体的物理性质和力学性能有着重要影响。
相比其他类型的位错，密排六方晶体中的单位位错具有一些独特的特点。
单位位错的柏氏矢量是描述位错类型和位错移动方向的重要参数。
在密排六方晶体中，柏氏矢量的定义因其特殊的晶体结构而有所不同。
柏氏矢量是从位错线上一个固定的点指向另一个点的矢量，并由其晶向和单位位错线的方向以及长度共同决定。
在具体计算柏氏矢量时，我们需要考虑密排六方晶体晶面的Miller指数和单位位错线的方向指数，以及晶体的晶格常数等因素。
通过精确的计算，我们可以准确定位和描述不同类型的单位位错，并进一步研究其对晶体材料性能的影响。
密排六方晶体中常见的单位位错包括螺旋位错、边界位错和错配位错等。
螺旋位错是一种沿位错线螺旋状排列的位错，其柏氏矢量沿着晶体的轴向。
边界位错是指晶体中两个晶粒的交界处发生位错，其柏氏矢量通常与位错线垂直。
错配位错是指位错线周围附近晶体晶格的畸变，其柏氏矢量通常与位错线相同。
不同类型的单位位错对晶体的物理性质和力学性能有着不同的影响。
例如，螺旋位错会导致晶体发生弯曲，边界位错则会引起晶体的弹性畸变。
通过精确地计算和控制单位位错的柏氏矢量，我们可以更好地理解晶体缺陷的形成机制，并为控制和改善晶体的性能提供指导。
在实际应用中，我们可以通过掺杂、合金化和热处理等方法来控制单位位错的柏氏矢量。
这些控制手段可以改变晶格的结构和原子的排列方式，从而优化晶体的性能和功能。
因此，深入了解单位位错的柏氏矢量对于材料科学和工程技术具有重要的指导意义。
总之，密排六方晶体中的单位位错及其柏氏矢量是晶体缺陷研究中的重要内容。
准确计算和描述单位位错的柏氏矢量可以帮助我们深入理解晶体的结构和性能，为材料科学和工程技术的发展提供有效的指导。
柏氏矢量的应用
1、用柏氏矢量可以判断位错的性质。
比如位错线和柏氏矢量垂直就是刃型位错，位错线和柏氏矢量平行就是螺型位错。
2、用柏氏矢量可以表示位错区域晶格畸变总量的大小。
位错周围的所有原子，都不同程度地偏离其平衡位置，位错中心的原子偏移量最大，离位错中心越远的原子，偏离平衡位置的量越小，通过柏氏回路将这些畸变叠加起来，畸变总量的大小即可由柏氏矢量表示出来。
显然，柏氏矢量越大，位错周围的晶格畸变越严重，因此，柏氏矢量是一个反映位错引起的晶格畸变大小的物理量。
3、用柏氏矢量可以表示晶体滑移的方向和大小。
已知位错线是晶体在滑移面上已滑移区和未滑移区的边界线，位错线运动时扫过滑移面，晶体即发生滑移，其滑移量的大小即柏氏矢量b，滑移的方向即柏氏矢量的方向。
4、一条位错线的柏氏矢量是恒定不变的，它与柏氏回路的大小和回路在位错线上的位置无关，回路沿位错线任意移动或任意扩大，都不会影响柏氏矢量。
5、对于一个位错来说，同时包含位错线和柏氏矢量的晶面是潜在的滑移面。
刃型位错线和与之垂直的柏氏矢量所构成的平面就是该刃型位错唯一的滑移面，它只能在这个面移动。
由于螺型位错线与柏氏矢量平行，任一包含位错线的晶面都是潜在的滑移面，螺型位错可以从一个滑移面滑移到另一个滑移面。
知识点055. 晶体的塑性变形变形前变形后滑移ττ单晶试棒在拉伸作用下的变化晶体结构不同，面心立方晶体的12个滑移系统滑移系统数量不同。
滑移面和滑移方向往往是中原子最密排的晶面和晶向，因为最密排面的间距最大，阻力最小，密排方向上平移距离也最小，因此最容易滑移。
晶面间的滑移是滑移面上所有原子整体协同移动的结果（刚性滑动模型）。
理论计算与实际结果相差三个数量级！纯铁的理论临界切应力约3000MPa，实际屈服强度1-10MPa位错模型孪生[112]1a[112] 0)知识点056. 位错及分类定义：分类：刃位错、螺位错混合位错有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）刃位错刃位错形成：晶体在大于屈服值的切应力 作用下，以ABCD面为滑移面发生滑移。
EF 是晶体已滑移部分和未滑移部分的交线，称为位错线。
刃位错垂直刃位错螺位错螺位错形成：晶体在大于屈服值的切应力 作用下，以ABCD面为滑移面发生滑移。
EF 是晶体已滑移部分和未滑移部分的交线，称为位错线。
螺位错平行螺位错混合位错混合位错随堂练习：答：知识点057. 伯格斯矢量定义：性质：确定伯格斯矢量的步骤有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）刃位错伯格斯矢量的确定螺位错伯格斯矢量的确定伯氏矢量的性质伯氏矢量的性质伯氏矢量的性质伯氏矢量的性质随堂练习：答：。
材料科学基础位错部分知识点第三章晶体结构缺陷（位错部分）1.刃型位错及螺型位错的特征刃型位错特征：1）刃型位错是由一个多余半原子面所组成的线缺陷；2）位错滑移矢量(柏氏向量)垂直于位错线，而且滑移面是位错线和滑移矢量所构成唯一平面；3）位错的滑移运动是通过滑移面上方的原子面相对于下方原子面移动一个滑移矢量来实现的；4）刃型位错线的形状可以是直线、折线和曲线；5）晶体中产生刃型位错时，其周围的点阵发生弹性畸变，使晶体处于受力状态，既有正应变，又有切应变。
螺型位错特征：1)螺型位错是由原子错排呈轴线对称的一种线缺陷；2)螺型位错线与滑移矢量平行，因此，位错线只能是直线；3)螺型位错线的滑移方向与晶体滑移方向、应力矢量方向互相垂直；4)位错线与滑移矢量同方向的为右螺型位错；为此系与滑移矢量异向的为左螺型位错。
刃型位错螺型位错位错线和柏氏矢量关系（判断位错类型）⊥∥滑移方向∥b∥b位错线运动方向和柏氏矢量关系∥⊥相关概念（ppt上的，大概看一看）：A.位错运动与晶体滑移：通过位错运动可以在较小的外加载荷下晶体产生滑移，宏观显现为产生塑性变形。
B.位错线：位错产生点阵畸变区空间呈线状分布。
对于纯刃型位错，其可以描述为刃型位错多余半原子面的下端沿线。
为了与其它类型位错统一，位错线可表述为已滑移区与未滑移区的交界线。
C.混合型位错：在外力作用下，两部分之间发生相对滑移，在晶体内部已滑移和未滑移部分的交线既不垂直也不平行滑移方向(柏氏矢量b)，这样的位错称为混合位错。
（位错线上任意一点，经矢量分解后，可分解为刃位错和螺位错分量。
晶体中位错线的形状可以是任意的。
）=l/V；单位面积内位错条数来表示位错密度：D.错位密度：单位体积内位错线的长度：ρv=n/S。
（金属中位错密度通常在106~8—1010~121/c㎡之间。
）ρs2.柏氏矢量：1）刃型位错和螺型位错的柏氏矢量表示：2）柏氏矢量的含义：柏氏矢量反映出柏氏回路包含的位错所引起点阵畸变的总累计。
位错交互作用系数、剪切模量、柏氏矢量，这三个概念在材料力学中扮演着重要的角色。
它们之间的关系既复杂又微妙，深入理解它们可以帮助我们更好地理解材料的性能和行为。
在本文中，我将从简单到复杂，由浅入深地探讨这些概念，希望能给你带来一些新的启发和思考。
1. 位错交互作用系数位错是材料中的缺陷，它们对材料的性能和行为有着深远的影响。
位错交互作用系数描述了位错之间相互作用的程度，它可以影响材料的塑性变形和强度等机械性能。
位错交互作用系数通常用符号τ表示，它是一个描述位错相互作用强度的参数，可以帮助我们预测材料的力学性能。
2. 剪切模量剪切模量是描述材料在受到剪切应力作用时的抵抗能力的物理量。
对于单晶材料来说，剪切模量通常用G表示。
剪切模量与材料的位错结构和密度有着密切的关系，而且它还与位错交互作用系数有着复杂的耦合关系。
深入理解剪切模量对于了解材料的强度、韧性和塑性行为至关重要。
3. 柏氏矢量柏氏矢量描述了晶格中的位错线方向和位错面的平面方向，它对于位错的运动和排列有着重要的影响。
柏氏矢量的方向和大小可以影响位错的相互吸引和排斥，进而影响材料的塑性变形。
在材料科学中，通过精确地控制柏氏矢量，可以实现对材料性能的调控和优化。
总结回顾通过对位错交互作用系数、剪切模量和柏氏矢量的深入探讨，我们可以看到这三者之间关系的复杂性和微妙性。
它们相互影响、相互耦合，共同决定了材料的力学性能和行为。
深入理解这些概念，可以帮助我们更好地设计新材料、改善现有材料的性能，从而推动材料科学和工程的发展。
个人观点和理解在我看来，位错交互作用系数、剪切模量和柏氏矢量代表着材料科学中的一些基本而又重要的概念。
它们的深入研究不仅有助于我们对材料性能的理解，也为我们提供了一些新的思路和方法，可以帮助我们开发出更加先进和优质的材料。
我相信随着材料科学研究的不断深入，这些概念的重要性会越来越凸显，它们也将为材料科学的发展提供更多的可能性和机遇。
在这篇文章中，我们深入探讨了位错交互作用系数、剪切模量和柏氏矢量这三个概念，也共享了一些个人观点和理解。
