光电耦合器pc817中文资料

电流传输比等级 L A B C D
注：CTR=IC60 130-260 200-400 300-600
测试条件
IF=5mA, VCE=5V, TA=25℃

VCEO VECO
IC PC VISO( rms )
最小值 -55 -40
最大值 125 85 50 6 70 30 6 50 150 5000
单位 ℃ ℃ mA V mW V V mA mW V
电学参数 （TA=25℃）
参数 正向电流 反向电流 集电极暗电流 集电极与发射极击穿电压 发射极与集电极击穿电压 集电极电流 电流传输比 饱和压降 上升时间 下降时间
绝缘电阻
符号 VF IR ICEO BVCEO BVECO IC CTR VCES tr tf
RISO
最小值 典型值 1.2
30 6 2.5 50
5×1010 1×1011
最大值 1.4 10 100
30 600 0.2 18 18
单位 V μA nA V V mA % V μs μs
Ω
测试条件
IF=20mA VR =4V VCE=20V IC =0.1mA IE=10μA IF=5mA, VCE=5V IF=20mA,IC=1mA VCE=2V, IC=2mA, RL =100Ω DC=500V, 湿度 40-60%
应用：信号隔离 开关电源 信号传输
概述：PC817 光电耦合器是由一个红外发光二极管和一个光敏三极管组成。
最大极限值（湿度= 40 - 60%）
参数 贮藏温度 工作温度 正向电流 反向电压 输入功耗 集电极与发射极电压 发射极与集电极电压 集电极电流 输出功耗 绝缘电压（交流测试时间1 min ）

光电耦合器pc817中文资料时间：2009-05-17 09:44:29 来源：资料室作者：PC817光电耦合器广泛用在电脑终端机，可控硅系统设备，测量仪器，影印机，自动售票，家用电器，如风扇，加热器等电路之间的信号传输，使之前端与负载完全隔离，目的在于增加安全性，减小电路干扰，减化电路设计。

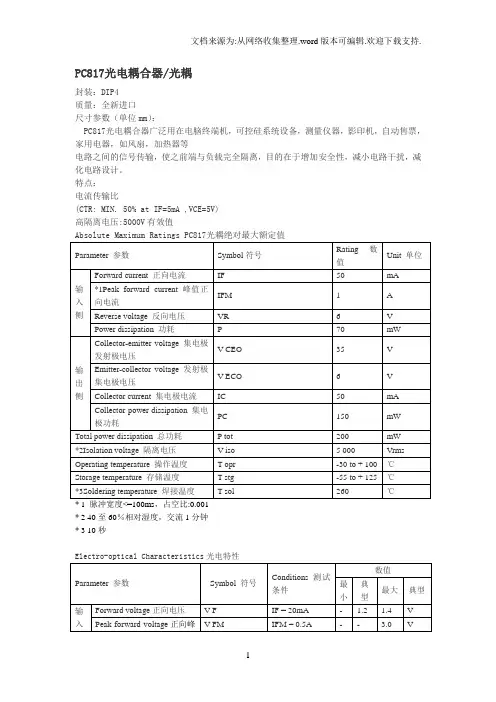

特点：电流传输比(CTR: MIN. 50% at IF=5mA ,VCE=5V)高隔离电压:5000V有效值紧凑型双列直插封装公认的UL认证，档案编号E64380Absolute Maximum Ratings PC817光耦绝对最大额定值* 1 脉冲宽度<=100ms，占空比:0.001* 2 40至60％相对湿度，交流1分钟* 3 10秒Electro-optical Characteristics光电特性Terminal capacitance 终端电容Ct V = 0, f = 1kHz - 30 250 pF 输出侧Collector dark current 集电极暗电流ICEO VCE = 20V - - 10-7 A Transfer charac-teristics 传输特点*4Current transfer ratio 电流传输比CTRIF = 5mA, V CE = 5V50 -600 %Collector-emitter saturation voltage 集电极发射极饱和电压 VCE(sat) IF = 20mA, I C = 1mA -0.1 0.2 VIsolation resistance 隔离电阻 R ISODC500V, 40 to 60% RH5x1010 1011 -ΩFloating capacitance 浮动电容CfV = 0, f = 1MHz - 0.6 1.0 pFCut-off frequency 截止频率 fcVCE = 5V, I C = 2mA, R L = 100 W, -3dB- 80 - kHzResponse time 响应时间Rise time 上升时间tr VCE = 2V, I C =2mA, R L = 100 W- 4 18 μs Fall time 下降时间tf-318 μs* 4分类表电流传输比如下所示 Model No. 型号 Rank mark 等级标志 电流传输比CTR ( % ) PC817A A 80 to 160 PC817B B 130 to 260 PC817C C 200 to 400 PC817D D 300 to 600 PC8 * 7AB A 或 B 80 to 260 PC8 * 7BC B 或C 130 to 400 PC8 * 7CD C 或 D 200 to 600 PC8 * 7AC A, B 或 C 80 to 400 PC8 * 7BD B, C 或 D 130 to 600 PC8 * 7AD A, B, C 或 D80 to 600PC8 * 7A, B, C, D 或 无标记 50 to 600*：1或2或3或4图1测试电路的频率响应图2测试电路的响应时间特性曲线图正向电流比(常温) 集电极功耗比(常温)峰值正向电流与占空比电流传输比比正向电流正向电流与正向电压集电极电流比集电极发射极电压相对比率与电流传输比常温集电极发射极饱和电压与常温集电极暗电流比常温响应时间与负载电阻频率响应集电极发射极饱和电压与正向电流应用电路：图4 打开或关闭12V直流电动机的TTL控制信号输入电路图图5 与TL431配合的电源反馈电路封装尺寸及引脚功能图：译自sharp公司（注：素材和资料部分来自网络，供参考。

A, B, C或D
80 to 600
PC8 * 7
A, B, C, D或无标记
50 to 600
*：1或2或3或4
图1测试电路的频率响应 图2测试电路的响应时间
特性曲线图
正向电流比(常温) 集电极功耗比(常温)
峰值正向电流与占空比电流传输比比正向电流
正向电流与正向电压 集电极电流比集电极发射极电压
相对比率与电流传输比常温集电极发射极饱和电压与常温
Ω
Floating capacitance浮动电容
Cf
V = 0, f = 1MHz
-
0.6
1.0
pF
Cut-off frequency截止频率
fc
VCE = 5V, I C = 2mA, R L = 100 W, -3dB
-
80
-
kHz
Response time响应时间
Rise time上升时间
tr
-55 to + 125
℃
*3Soldering temperature焊接温度
T sol
260
℃
* 1脉冲宽度<=100ms，占空比:0.001
* 2 40至60％相对湿度，交流1分钟
* 3 10秒
Electro-optical Characteristics光电特性
Parameter参数
Symbol符号
Ct
V = 0, f = 1kHz
-
30
250
pF
输出侧
Collector dark current集电极暗电流
ICEO
VCE = 20V
-
-
10-7
A

PC817A/B/C--- 电光耦合器光耦特性与应用1.概述光耦合器亦称光电隔离器，简称光耦。

光耦合器以光为媒介传输电信号。

它对输入、输出电信号有良好的隔离作用，所以，它在各种电路中得到广泛的应用。

目前它已成为种类最多、用途最广的光电器件之一。

光耦合器一般由三部分组成：光的发射、光的接收及信号放大。

输入的电信号驱动发光二极管（LED），使之发出一定波长的光，被光探测器接收而产生光电流，再经过进一步放大后输出。

这就完成了电—光—电的转换，从而起到输入、输出、隔离的作用。

由于光耦合器输入输出间互相隔离，电信号传输具有单向性等特点，因而具有良好的电绝缘能力和抗干扰能力。

又由于光耦合器的输入端属于电流型工作的低阻元件，因而具有很强的共模抑制能力。

所以，它在长线传输信息中作为终端隔离元件可以大大提高信噪比。

在计算机数字通信及实时控制中作为信号隔离的接口器件，可以大大增加计算机工作的可靠性。

光耦的主要优点是：信号单向传输，输入端与输出端完全实现了电气隔离隔离，输出信号对输入端无影响，抗干扰能力强，工作稳定，无触点，使用寿命长，传输效率高。

光耦合器是70年代发展起来产新型器件，现已广泛用于电气绝缘、电平转换、级间耦合、驱动电路、开关电路、斩波器、多谐振荡器、信号隔离、级间隔离、脉冲放大电路、数字仪表、远距离信号传输、脉冲放大、固态继电器(SSR)、仪器仪表、通信设备及微机接口中。

在单片开关电源中，利用线性光耦合器可构成光耦反馈电路，通过调节控制端电流来改变占空比，达到精密稳压目的。

十几年来，新型光耦合器不断涌现，满足了各种光控制的要求。

其应用范围已扩展到计测仪器，精密仪器，工业用电子仪器，计算机及其外部设备、通信机、信号机和道路情报系统，电力机械等领域。

这里侧重介绍该器件的工作特性，驱动和输出电路及部分实际应用电路。

近年来问世的线性光耦合器能够传输连续变化的模拟电压或模拟电流信号，使其应用领域大为拓宽。

下面分别介绍光耦合器的工作原理及检测方法。
