导柱导套间隙
导柱导套间隙是指导柱（或导套）的外径与导孔（或导套孔）的内径之间的间隙。
导柱-导套耦合是一种常见的机械连接方式，常用于机械设备的定位和导向。
导柱-导套间隙的大小直接影响耦合的紧密度和精度。
导柱-导套间隙的选取要根据实际应用需求进行，一般需要考虑以下几个方面：
1. 紧密度要求：间隙过大会导致耦合不紧密，容易产生松动和偏移，而间隙过小会导致装配困难和磨损加大。
根据需要的紧密度要求选择适当的间隙。
2. 公差配合：导柱和导套的尺寸公差对间隙有直接影响，需要根据公差选择合适的间隙。
通常，选择配合公差为H7/g6或
H7/h6时，导柱导套间隙可控制在0.01-0.05mm范围内。
3. 摩擦和磨损：导柱和导套之间的间隙大小会影响摩擦力和磨损程度。
间隙较大时，摩擦力较小，磨损较少，但精度相对较低；间隙较小时，摩擦力较大，磨损较多，但精度相对较高。
根据具体情况选择合适的间隙。
总之，导柱导套间隙的选择需要根据具体情况综合考虑紧密度要求、公差配合和摩擦磨损等因素，以保证耦合的准确度和可靠性。
DH 直径公差直径公差直径公差直径厚度1616-0.015-0.02716+0.020+0.010162120202020252525252530303030303535353535404040404045105050505055126060606066707070+0.035+0.0207076编制审核批准＞300.003d ≤300.002公差51-100圆柱度L ＞100-0.025-0.040-0.030-0.049+0.025+0.015+0.030+0.020-0.020-0.0336815-0.80-1.00带肩型导柱的尺寸公差d尺寸公差d2d1型号公差≤500.002真圆度0.0030.004螺丝过孔螺丝孔直径公差直径公差直径公差MM1616-0.015-0.02716+0.020+0.010162020202025252525303030303535353540404040M10M2050505050M12M2460606060707070+0.035+0.02070编制审核批准M8M16M30直杆型导柱的尺寸公差尺寸公差型号dd1d2-0.80-1.00-0.020-0.033+0.025+0.015-0.025-0.040+0.030+0.020-0.030-0.049无无M16圆柱度L ≤5051-100＞100真圆度d ≤30＞30公差0.0020.003公差0.0020.0030.004直径公差直径公差厚度公差1616+0.040+0.0302120202525253030303535354040404510505055126060667070+0.055+0.04076编制审核批准导柱孔的尺寸公差尺寸公差6815±0.05±0.05+0.045+0.035型号d1DH+0.050+0.040DH 直径公差直径公差直径厚度1616+0.018+0.00725306202030352525354030304247353548544040556150507076126060808670709096编制审核批准导套的尺寸公差尺寸公差型号dd1+0.020+0.008+0.025+0.008+0.035+0.0151510+0.020+0.009+0.025+0.010+0.035+0.0158圆柱度L ≤3031-50＞500.004公差0.0030.0035真圆度d ≤30＞30公差0.00250.003M*P L1直径公差直径公差直径公差螺纹深度1616-0.015-0.02716+0.020+0.01016M6*1.001220202020M8*1.2516252525253030303035353535404040405050505060606060707070+0.035+0.02070编制审核批准2432 M20*2.5040直杆型导柱的尺寸公差尺寸公差型号d d1d2圆柱度-0.80-1.00-0.020-0.033+0.025+0.015-0.025-0.040+0.030+0.020-0.030-0.049M16*2.00M12*1.75L≤5051-100＞100公差0.0020.0030.004真圆度d≤30＞30公差0.0020.003塑料制件尺寸塑料注塑件尺常用塑料制件的壁。

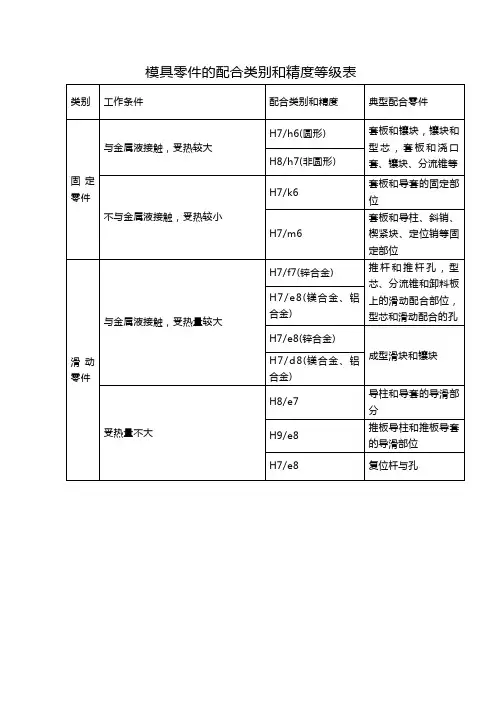

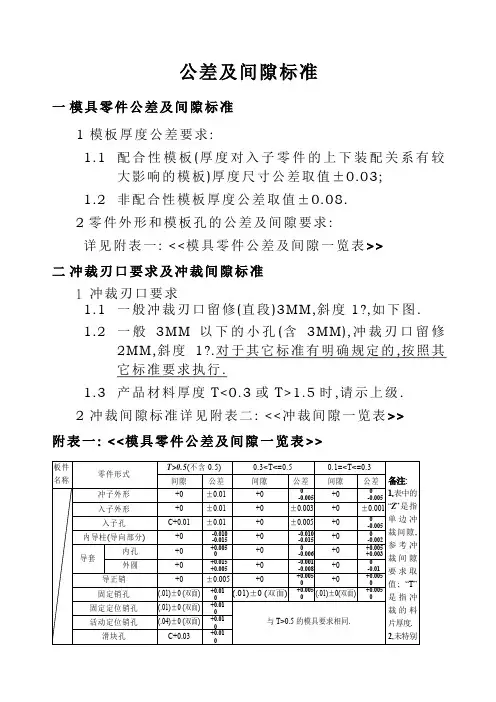

公差及间隙标准
一模具零件公差及间隙标准
1 模板厚度公差要求:
1.1 配合性模板(厚度对入子零件的上下装配关系有较
大影响的模板)厚度尺寸公差取值±0.03;
1.2 非配合性模板厚度公差取值±0.08.
2零件外形和模板孔的公差及间隙要求:
详见附表一: <<模具零件公差及间隙一览表>>
二冲裁刃口要求及冲裁间隙标准
1 冲裁刃口要求
1.1 一般冲裁刃口留修(直段)3MM,斜度1?,如下图.
1.2 一般3MM以下的小孔(含3MM),冲裁刃口留修
2MM,斜度1?.对于其它标准有明确规定的,按照其
它标准要求执行.
1.3 产品材料厚度T<0.3或T>1.5时,请示上级.
2 冲裁间隙标准详见附表二: <<冲裁间隙一览表>>
附表一: <<模具零件公差及间隙一览表>>
附表二: <<冲裁间隙一览表>>
注: 1.上表所列间隙值均是指单边冲裁间隙Z.
2.冲裁间隙Z的取值与冲裁的料片材质、厚度及生产条件
(模具形式等)有关.
3.未作注明者均不区分模具形式是工程模/连续模.
4.对于3MM以下小孔,当冲裁的料片材质为GI或不锈钢
/CRS/铝时,单边冲裁间隙Z=10%T.
5.冲裁的料片材质上表未列出时(如铜),冲裁间隙请示上
级.。

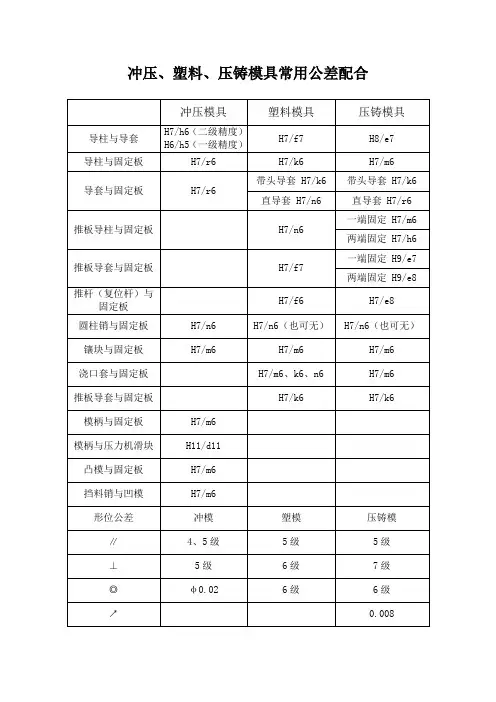

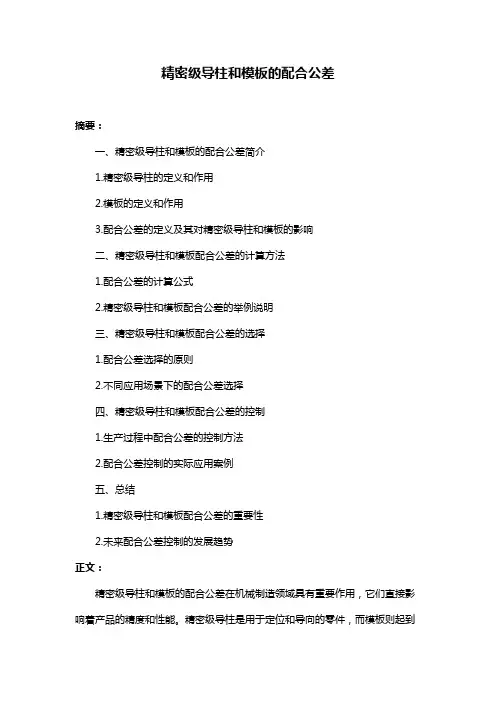

精密级导柱和模板的配合公差摘要：一、精密级导柱和模板的配合公差简介1.精密级导柱的定义和作用2.模板的定义和作用3.配合公差的定义及其对精密级导柱和模板的影响二、精密级导柱和模板配合公差的计算方法1.配合公差的计算公式2.精密级导柱和模板配合公差的举例说明三、精密级导柱和模板配合公差的选择1.配合公差选择的原则2.不同应用场景下的配合公差选择四、精密级导柱和模板配合公差的控制1.生产过程中配合公差的控制方法2.配合公差控制的实际应用案例五、总结1.精密级导柱和模板配合公差的重要性2.未来配合公差控制的发展趋势正文：精密级导柱和模板的配合公差在机械制造领域具有重要作用，它们直接影响着产品的精度和性能。
精密级导柱是用于定位和导向的零件，而模板则起到定位和支撑的作用。
配合公差是指零件加工后实际尺寸与理论尺寸之间的差异，这种差异会对产品的性能和寿命产生影响。
为了确保精密级导柱和模板的配合性能，需要计算合适的配合公差。
配合公差的计算方法主要包括公式法和类比法。
其中，公式法是根据设计要求和加工精度计算出合理的配合公差；类比法则是参考类似产品的实际应用经验，选取合适的配合公差。
在选择精密级导柱和模板配合公差时，需要考虑多种因素，如产品的使用环境、安装方式、加工工艺等。
合理的配合公差可以提高产品的性能和寿命，降低维修成本。
为了实现精密级导柱和模板配合公差的控制，需要在生产过程中采取有效措施。
例如，严格控制加工温度、切削速度和刀具磨损等参数；定期检测设备和工具的精度，确保其满足生产要求；对产品进行严格的质量检验，确保其尺寸和形位公差满足设计要求。
总之，精密级导柱和模板配合公差在机械制造领域具有重要意义。
合理的配合公差可以提高产品的性能和寿命，降低维修成本。
常用尺寸公差与配合表以下是常用的尺寸公差与配合表：1. H 系列公差与配合表：- H6：工件公差为±0.009mm，配合公差为0~0.025mm。
- H7：工件公差为±0.018mm，配合公差为0~0.050mm。
- H8：工件公差为±0.030mm，配合公差为0~0.080mm。
- H9：工件公差为±0.050mm，配合公差为0~0.120mm。
- H10：工件公差为±0.080mm，配合公差为0~0.180mm。
2. JS 系列公差与配合表：- JS6：工件公差为±0.012mm，配合公差为-0.006mm~0.020mm。
- JS7：工件公差为±0.020mm，配合公差为-0.009mm~0.030mm。
- JS8：工件公差为±0.028mm，配合公差为-0.012mm~0.040mm。
- JS9：工件公差为±0.040mm，配合公差为-0.016mm~0.050mm。
- JS10：工件公差为±0.060mm，配合公差为-0.022mm~0.070mm。
3. P 系列公差与配合表：- P6：工件公差为±0.005mm，配合公差为-0.006mm~0mm。
- P7：工件公差为±0.010mm，配合公差为-0.010mm~0mm。
- P8：工件公差为±0.018mm，配合公差为-0.012mm~0mm。
- P9：工件公差为±0.030mm，配合公差为-0.015mm~0mm。
- P10：工件公差为±0.048mm，配合公差为-0.018mm~0mm。
这些只是一些常见的尺寸公差与配合表，实际应用中可能会根据具体情况选择其他标准或特殊公差。
导套导柱标准尺寸导套导柱是模具加工中常用的零部件，其尺寸标准对于模具的精度和稳定性具有重要影响。
下面将介绍导套导柱的标准尺寸，以供大家参考。
一、导套的标准尺寸。
1. 外径，导套外径的尺寸标准通常以公差等级来表示，一般为H7。
在实际使用中，外径的尺寸应符合设计要求，以确保导套与配合零件的匹配性。
2. 内径，导套内径的尺寸标准也通常以公差等级来表示，一般为H7。
内径尺寸的精度直接影响着导套的使用效果，因此在加工过程中需严格控制内径的尺寸。
3. 长度，导套的长度应符合设计要求，一般来说，长度的公差范围在正负0.5mm左右。
二、导柱的标准尺寸。
1. 直径，导柱的直径尺寸标准通常以公差等级来表示，一般为h6。
导柱的直径尺寸直接影响着模具的定位和导向效果，因此在加工过程中需严格控制直径的尺寸。
2. 长度，导柱的长度应符合设计要求，一般来说，长度的公差范围在正负0.5mm左右。
导柱的长度对于模具的结构稳定性和使用效果具有重要影响。
3. 表面处理，导柱的表面通常需要进行镀铬处理，以提高其耐磨性和使用寿命。
表面处理的质量直接关系着导柱的使用效果，因此在加工过程中需严格控制表面处理的质量。
三、导套导柱的配合尺寸。
1. 间隙配合，导套和导柱的配合尺寸应符合设计要求，一般来说，配合间隙的公差范围在0.01mm左右。
配合间隙的大小直接关系着模具的精度和稳定性。
2. 表面配合，导套和导柱的表面配合应保持良好的接触状态，以确保其在使用过程中的稳定性和精度。
表面配合的质量直接关系着模具的使用效果，因此在加工过程中需严格控制表面配合的质量。
综上所述，导套导柱的标准尺寸对于模具的精度和稳定性具有重要影响，因此在加工过程中需严格控制其尺寸和配合质量，以确保模具的使用效果。
希望以上内容能够对大家有所帮助，谢谢阅读！。

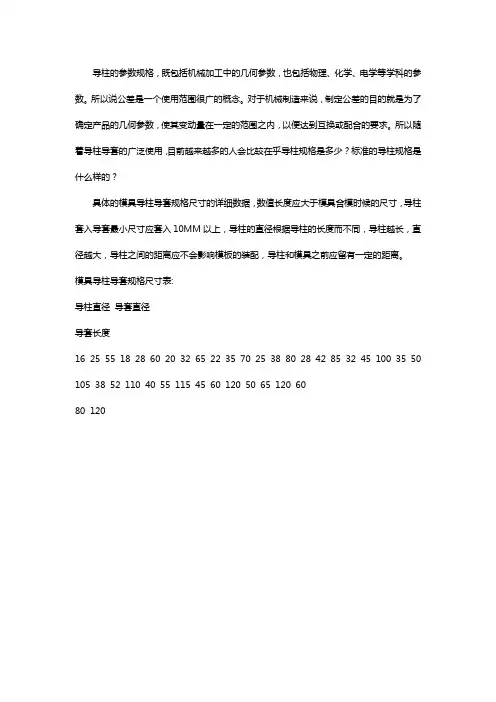

导柱的参数规格，既包括机械加工中的几何参数，也包括物理、化学、电学等学科的参数。
所以说公差是一个使用范围很广的概念。
对于机械制造来说，制定公差的目的就是为了确定产品的几何参数，使其变动量在一定的范围之内，以便达到互换或配合的要求。
所以随着导柱导套的广泛使用，目前越来越多的人会比较在乎导柱规格是多少？标准的导柱规格是什么样的？
具体的模具导柱导套规格尺寸的详细数据，数值长度应大于模具合模时候的尺寸，导柱套入导套最小尺寸应套入10MM以上，导柱的直径根据导柱的长度而不同，导柱越长，直径越大，导柱之间的距离应不会影响模板的装配，导柱和模具之前应留有一定的距离。
模具导柱导套规格尺寸表:
导柱直径导套直径
导套长度
16 25 55 18 28 60 20 32 65 22 35 70 25 38 80 28 42 85 32 45 100 35 50 105 38 52 110 40 55 115 45 60 120 50 65 120 60
80 120。
