等电位接地线的标准做法等电位接地线是一种用于保护人员和设备安全的重要措施。
它可以将电气设备的金属外壳与地面连接起来，以确保在设备发生故障时，电流能够安全地流回地面，而不会对人员和设备造成伤害。
本文将介绍等电位接地线的标准做法，以帮助读者了解如何正确地安装和维护等电位接地线。
一、等电位接地线的定义等电位接地线是一种连接电气设备金属外壳和地面的导线。
它的作用是将设备的金属外壳与地面保持相同的电位，以确保在设备发生故障时，电流能够安全地流回地面，而不会对人员和设备造成伤害。
二、等电位接地线的标准做法1. 等电位接地线的材料等电位接地线应使用铜线或铜带，其截面积应根据设备的额定电流和距离来确定。
一般来说，截面积应不小于设备额定电流的1.5倍。
如果等电位接地线的长度超过10米，则应使用铜带。
2. 等电位接地线的安装位置等电位接地线应安装在设备的金属外壳上，并与设备的内部电路连接。
如果设备的金属外壳不是连续的，则应在金属外壳的每个部分上安装等电位接地线，并将它们连接在一起。
等电位接地线应尽可能靠近设备的电源插座或开关。
3. 等电位接地线的接地方式等电位接地线应连接到地面上的接地电极或接地网上。
接地电极应埋在地下，深度应不小于1.5米。
接地电极的数量应根据设备的额定电流和距离来确定。
一般来说，每个接地电极的电阻应小于10欧姆。
4. 等电位接地线的维护等电位接地线应定期检查和维护，以确保其正常工作。
检查时应注意以下几点：（1）等电位接地线是否与设备的金属外壳紧密连接。
（2）等电位接地线是否受到损坏或腐蚀。
（3）接地电极是否受到损坏或腐蚀。
（4）接地电极的电阻是否符合要求。
如果发现等电位接地线存在问题，应及时更换或修复。
三、等电位接地线的注意事项1. 等电位接地线应与设备的内部电路连接，而不是与设备的电源插座或开关连接。
2. 等电位接地线应尽可能靠近设备的电源插座或开关。
3. 等电位接地线的长度应尽可能短，以减少电阻。
等电位联结目的和规范要求等电位联结（Equipotential bonding）是一种用于电气系统中保护人身安全的技术措施。
其目的是在电气设备的金属构件上，建立一个具有相同电位的连接，以确保在设备发生故障时，不会对人体造成电击危险。
等电位联结是电气安全的重要措施，其规范要求由各国电气安全标准所制定，以确保设备在使用过程中符合安全标准。
等电位联结的目的主要是为了保护人员的安全。
在电气设备中，一些金属构件可能会与电气回路产生接触，如果设备发生故障，如线路短路或漏电，就会导致构件上出现电压。
如果在此时人员触摸到可能有电压的构件，就会发生电击事故。
等电位联结通过将设备中所有可能带电的金属构件连接在一起，形成一个相同电位的接地系统，从而在设备故障时保护人员免受电击的危险。
1.设备接地：等电位联结中的关键是将设备金属构件与地之间建立良好的接地连接。
为此，规范要求设备金属构件必须与专门的接地系统连接，以确保金属构件和外部大地之间有较低的电阻。
这可以通过使用接地线或导体，将设备的金属构件与接地柱或接地网连接来实现。
2.电流分布：规范要求电流在等电位联结系统中分布均匀，即各个金属构件之间的电压差应保持较小。
为此，规范要求接地系统中的电阻值应控制在一定范围内，以确保金属构件之间的电压差不超过安全标准。
3.设备连接：规范要求等电位联结系统中的所有设备连接必须牢固可靠，并符合安全要求。
此外，规范还要求连接点必须清洁，无腐蚀和氧化，以确保连接的质量和可靠性。
4.系统检测和维护：规范要求等电位联结系统必须进行定期检测和维护，以确保其正常运行。
这包括检查接地线和接地柱的连接情况，测量接地电阻值，清理连接点等。
如果发现问题，必须及时采取措施修复和维护。
总之，等电位联结作为一种重要的电气安全措施，旨在保护人员免受电击危险。
各个国家和地区的电气安全标准都要求设备建立合适的等电位联结系统，并遵守相关规范要求，以确保电气设备在使用过程中达到安全标准。
带电作业流程及安全注意事项带电作业是指在带有电能的设备、电气接线、电气控制系统等工作场所进行的各种操作、检修、维护、绝缘、试验和施工等活动。
带电作业的目的是为了保障电力设备的正常运行，并确保作业人员的安全。
然而，由于带电作业涉及高电压、大电流等危险情况，如果不遵守正确的执行步骤和安全注意事项，可能会导致严重的事故甚至伤亡。
因此，进行带电作业时必须严格遵守作业流程和注意事项，以确保作业人员的安全。
以下是带电作业流程及安全注意事项的详细介绍。
带电作业流程：1. 作业准备阶段：a. 根据作业任务与工作计划，明确带电作业的范围和目标。
b. 对作业地点进行评估，确定必要的安全防护措施并配备必要的防护装备。
c. 组织作业人员，明确各人员的任务、职责和权限。
d. 准备必要的工具、设备和材料，并检查其完好性和可靠性。
e. 进行必要的培训和教育，确保作业人员了解带电作业的操作规程和安全注意事项。
2. 作业前准备阶段：a. 在带电设备之前设置适当的警示标识和安全告示牌，提醒其他人员禁止接近。
b. 停电检查：确认带电设备已经切断电源，并进行电压测试，确保设备处于失电状态，并使用可靠的断电装置进行锁定和标记。
c. 作业人员穿戴必要的防护装备，包括绝缘手套、绝缘鞋、防护眼镜、防护衣等。
d. 使用合适的工具进行带电作业，确保工具的可靠绝缘性能。
e. 制定详细的作业计划和作业流程，明确每个操作步骤和时间安排。
f. 检查作业现场的环境条件，确保工作区域干燥、通风良好，并消除火灾、爆炸、毒气等危险物质。
g. 安排专人提供紧急救援和应急措施，并保持通讯设备的畅通。
3. 带电作业阶段：a. 根据作业计划，按照约定的操作步骤进行带电作业。
b. 严格遵守带电作业的操作规程和安全标准，禁止违规操作。
c. 定期检查带电设备的状态和工作情况，确保其正常运行。
d. 定期对带电设备进行绝缘测试和维护，确保设备的可靠绝缘性能。
e. 在带电作业过程中，保持工作区域的整洁和干净，及时清理杂物和垃圾。

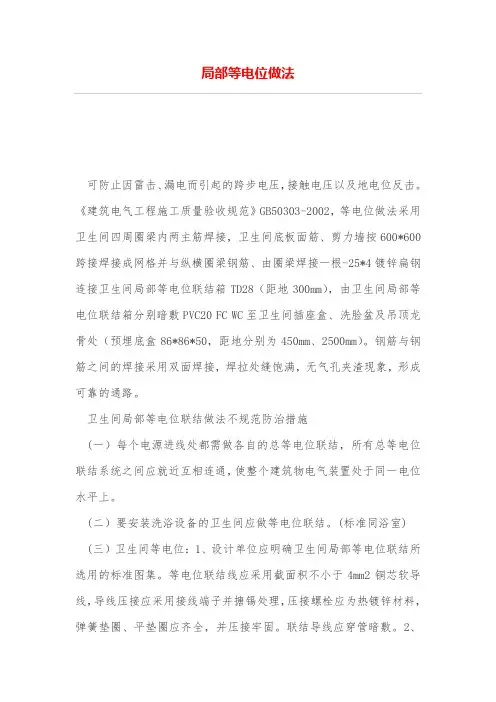

局部等电位做法可防止因雷击、漏电而引起的跨步电压，接触电压以及地电位反击。
《建筑电气工程施工质量验收规范》GB50303-2002，等电位做法采用卫生间四周圈梁内两主筋焊接，卫生间底板面筋、剪力墙按600*600跨接焊接成网格并与纵横圈梁钢筋、由圈梁焊接一根-25*4镀锌扁钢连接卫生间局部等电位联结箱TD28（距地300mm），由卫生间局部等电位联结箱分别暗敷PVC20 FC WC至卫生间插座盒、洗脸盆及吊顶龙骨处（预埋底盒86*86*50，距地分别为450mm、2500mm）。
钢筋与钢筋之间的焊接采用双面焊接，焊拉处缝饱满，无气孔夹渣现象，形成可靠的通路。
卫生间局部等电位联结做法不规范防治措施(一）每个电源进线处都需做各自的总等电位联结，所有总等电位联结系统之间应就近互相连通，使整个建筑物电气装置处于同一电位水平上。
(二）要安装洗浴设备的卫生间应做等电位联结。
(标准同浴室) (三）卫生间等电位：1、设计单位应明确卫生间局部等电位联结所选用的标准图集。
等电位联结线应采用截面积不小于4mm2铜芯软导线，导线压接应采用接线端子并搪锡处理，压接螺栓应为热镀锌材料，弹簧垫圈、平垫圈应齐全，并压接牢固。
联结导线应穿管暗敷。
2、混凝土浇筑期间应注意，等电位联结干线需与地板钢筋至少要有两处连接点 (焊接连接）；墙体为混凝土墙时，墙内钢筋网宜与等电位联结线连通。
3、安装阶段中，如果浴室内有PE线，浴室内的局部等电位联结必须与该PE线相连，如果浴室内原无PE线，浴室内的局部等电位联结不得与浴室外的PE线相连。
4、散热器的支管为金属材料时，支管应进行局部等电位联结；散热器的支管为非金属材料时，散热器应进行局部等电位联结。
5、精装修卫生间除满足设计要求外，下列部位应进行等电位联结：金属陶瓷浴盆及金属管道；淋浴供水用的金属管道；洗脸盆下与金属排水管道相连的金属存水弯；金属给排水立管；洗脸盆金属支托架固定与混凝土墙内钢筋相连时，金属支托架。
等电位施工标准
等电位施工是一种电气安全措施，旨在确保在电气系统中使用的所有设备都具有相同的电位，以减少电击风险。
以下是等电位施工的标准步骤：
1. 确定所有设备的接地方式，并确保它们都连接到同一个接地电极或接地电极系统。
2. 在设备的金属外壳或其他可能带电的部分上安装等电位联结线。
3. 确保等电位联结线与接地电极之间的电阻非常低，以确保电流能够有效地流回接地电极。
4. 在设备的电源和接地之间安装一个断路器或熔断器，以保护设备和人员免受电击。
5. 对于需要接地的设备，确保它们的接地电阻符合当地电气安全标准。
6. 对于需要接地的人员，确保他们的接地电阻符合当地电气安全标准，并在必要时提供额外的接地保护。
7. 在进行等电位施工之前，必须进行充分的计划和准备工作，并确保所有工作人员都已接受了相关的培训和指导。
8. 在施工期间，必须遵守所有相关的安全规定和标准，并采取适当的安全措施，以确保工作人员和公众的安全。
等电位联结施工工法等电位联结施工工法是一种常用的电力工程施工工法，用于电力线路的建设和维护。
本文将介绍等电位联结施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
一、前言电力线路的建设和维护是电力工程中重要的一环，而等电位联结施工工法则是电力线路施工和维护中的一种常用方法。
它通过合理的施工技术和措施，在保证施工质量的同时，提高工作效率，减少施工难度和风险。
二、工法特点等电位联结施工工法有以下几个特点：1.高效节能：该工法采用机械化、自动化施工方式，减少人工投入和劳动强度，提高工作效率，节约时间和人力成本。
2. 施工质量高：采用先进的施工工艺和技术措施，确保施工质量符合设计要求，减少施工缺陷和质量问题。
3. 安全可靠：工法考虑了施工过程中的安全因素，采取相应的措施和应急预案，确保施工过程安全可靠。
4. 经济可行：工法在施工周期、施工成本和使用寿命方面经济可行，能够满足工程要求并达到预期效果。
三、适应范围等电位联结施工工法适用于各种电力线路的建设和维护，包括输电线路、配电线路、光缆线路等。
无论是新建工程还是老旧线路的维护，都可以采用该工法进行施工。
四、工艺原理等电位联结施工工法通过在施工过程中采取一系列的技术措施和工艺原理来实现。
首先，要理解等电位联结施工工法与实际工程之间的联系，明确施工目标和要求。
然后，根据施工目标和要求，确定适合的技术措施和工艺原理。
其中，常用的措施包括土建施工、设备安装、线路架设等，工艺原理包括土质分析、基础处理、固结加固等。
五、施工工艺等电位联结施工工法包括以下几个施工阶段：1. 土建施工：施工前需要对土质进行分析，确定基础处理措施，包括清理、平整、压实等。
2. 设备安装：安装相关电力设备，包括变压器、开关设备、绝缘子等。
3. 线路架设：将导线、电缆等架设在电力塔上，并进行联接和固定。
六、劳动组织等电位联结施工工法需要合理的劳动组织，确保施工任务的完成和施工进度的控制。

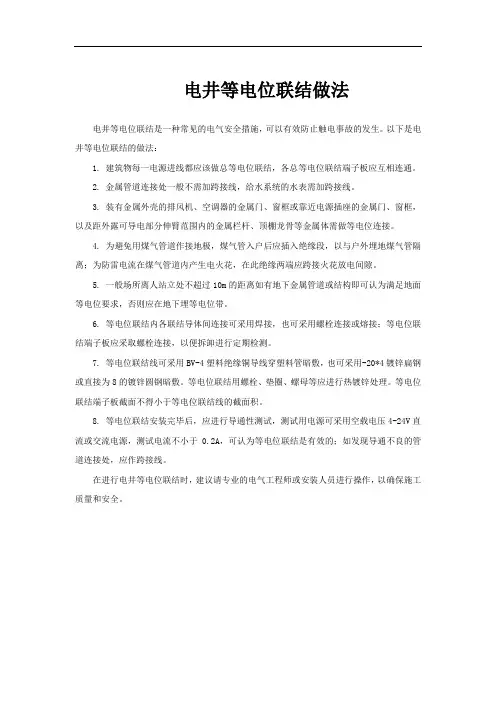

电井等电位联结做法
电井等电位联结是一种常见的电气安全措施，可以有效防止触电事故的发生。
以下是电井等电位联结的做法：
1. 建筑物每一电源进线都应该做总等电位联结，各总等电位联结端子板应互相连通。
2. 金属管道连接处一般不需加跨接线，给水系统的水表需加跨接线。
3. 装有金属外壳的排风机、空调器的金属门、窗框或靠近电源插座的金属门、窗框，以及距外露可导电部分伸臂范围内的金属栏杆、顶棚龙骨等金属体需做等电位连接。
4. 为避免用煤气管道作接地极，煤气管入户后应插入绝缘段，以与户外埋地煤气管隔离；为防雷电流在煤气管道内产生电火花，在此绝缘两端应跨接火花放电间隙。
5. 一般场所离人站立处不超过10m的距离如有地下金属管道或结构即可认为满足地面等电位要求，否则应在地下埋等电位带。
6. 等电位联结内各联结导体间连接可采用焊接，也可采用螺栓连接或熔接；等电位联结端子板应采取螺栓连接，以便拆卸进行定期检测。
7. 等电位联结线可采用BV-4塑料绝缘铜导线穿塑料管暗敷，也可采用-20*4镀锌扁钢或直接为8的镀锌圆钢暗敷。
等电位联结用螺栓、垫圈、螺母等应进行热镀锌处理。
等电位联结端子板截面不得小于等电位联结线的截面积。
8. 等电位联结安装完毕后，应进行导通性测试，测试用电源可采用空载电压4-24V直流或交流电源，测试电流不小于0.2A，可认为等电位联结是有效的；如发现导通不良的管道连接处，应作跨接线。
在进行电井等电位联结时，建议请专业的电气工程师或安装人员进行操作，以确保施工质量和安全。

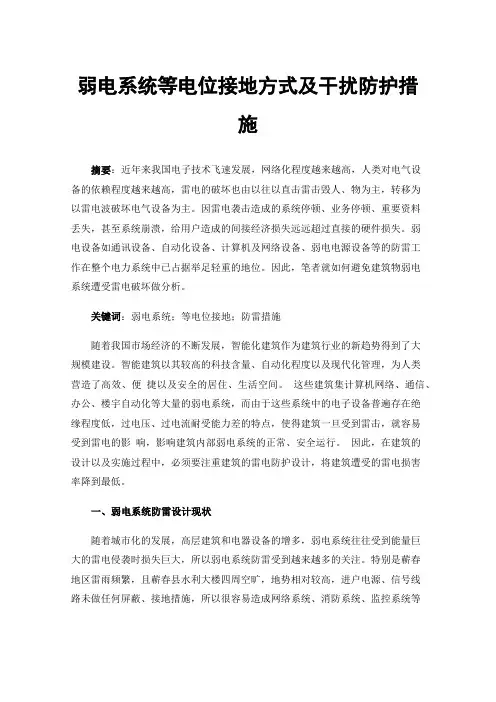

弱电系统等电位接地方式及干扰防护措施摘要：近年来我国电子技术飞速发展，网络化程度越来越高，人类对电气设备的依赖程度越来越高，雷电的破坏也由以往以直击雷击毁人、物为主，转移为以雷电波破坏电气设备为主。
因雷电袭击造成的系统停顿、业务停顿、重要资料丢失，甚至系统崩溃，给用户造成的间接经济损失远远超过直接的硬件损失。
弱电设备如通讯设备、自动化设备、计算机及网络设备、弱电电源设备等的防雷工作在整个电力系统中已占据举足轻重的地位。
因此，笔者就如何避免建筑物弱电系统遭受雷电破坏做分析。
关键词：弱电系统；等电位接地；防雷措施随着我国市场经济的不断发展，智能化建筑作为建筑行业的新趋势得到了大规模建设。
智能建筑以其较高的科技含量、自动化程度以及现代化管理，为人类营造了高效、便捷以及安全的居住、生活空间。
这些建筑集计算机网络、通信、办公、楼宇自动化等大量的弱电系统，而由于这些系统中的电子设备普遍存在绝缘程度低，过电压、过电流耐受能力差的特点，使得建筑一旦受到雷击，就容易受到雷电的影响，影响建筑内部弱电系统的正常、安全运行。
因此，在建筑的设计以及实施过程中，必须要注重建筑的雷电防护设计，将建筑遭受的雷电损害率降到最低。
一、弱电系统防雷设计现状随着城市化的发展，高层建筑和电器设备的增多，弱电系统往往受到能量巨大的雷电侵袭时损失巨大，所以弱电系统防雷受到越来越多的关注。
特别是蕲春地区雷雨频繁，且蕲春县水利大楼四周空旷，地势相对较高，进户电源、信号线路未做任何屏蔽、接地措施，所以很容易造成网络系统、消防系统、监控系统等遭受雷击损坏，蕲春县水利大楼每年都会因为雷击事故造成一些损失，所以对弱电系统做好防雷设计有非常重要的意义。
1、直击雷的防护。
直击雷的防护是保护建筑物或者其他物体本身不受到雷电的损害，将强大的雷电流沿着防雷设备或者建筑物框架泄入大地。
防直击雷主要采用避雷针、避雷带、避雷网、避雷线等传统避雷装置，只要按照规范要求设计施工，就能对直击雷进行有效的防御。

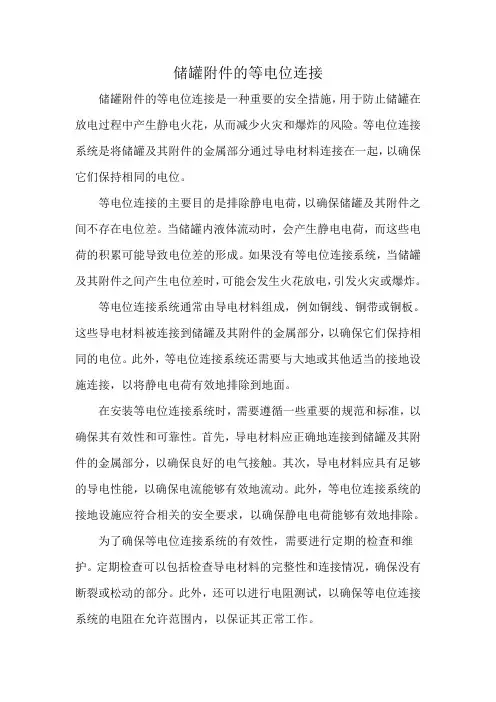

储罐附件的等电位连接储罐附件的等电位连接是一种重要的安全措施，用于防止储罐在放电过程中产生静电火花，从而减少火灾和爆炸的风险。
等电位连接系统是将储罐及其附件的金属部分通过导电材料连接在一起，以确保它们保持相同的电位。
等电位连接的主要目的是排除静电电荷，以确保储罐及其附件之间不存在电位差。
当储罐内液体流动时，会产生静电电荷，而这些电荷的积累可能导致电位差的形成。
如果没有等电位连接系统，当储罐及其附件之间产生电位差时，可能会发生火花放电，引发火灾或爆炸。
等电位连接系统通常由导电材料组成，例如铜线、铜带或铜板。
这些导电材料被连接到储罐及其附件的金属部分，以确保它们保持相同的电位。
此外，等电位连接系统还需要与大地或其他适当的接地设施连接，以将静电电荷有效地排除到地面。
在安装等电位连接系统时，需要遵循一些重要的规范和标准，以确保其有效性和可靠性。
首先，导电材料应正确地连接到储罐及其附件的金属部分，以确保良好的电气接触。
其次，导电材料应具有足够的导电性能，以确保电流能够有效地流动。
此外，等电位连接系统的接地设施应符合相关的安全要求，以确保静电电荷能够有效地排除。
为了确保等电位连接系统的有效性，需要进行定期的检查和维护。
定期检查可以包括检查导电材料的完整性和连接情况，确保没有断裂或松动的部分。
此外，还可以进行电阻测试，以确保等电位连接系统的电阻在允许范围内，以保证其正常工作。
储罐附件的等电位连接是一项重要的安全措施，用于减少储罐放电过程中的火灾和爆炸风险。
通过正确安装和维护等电位连接系统，可以有效地排除静电电荷，确保储罐及其附件之间保持相同的电位，从而提高工作场所的安全性。

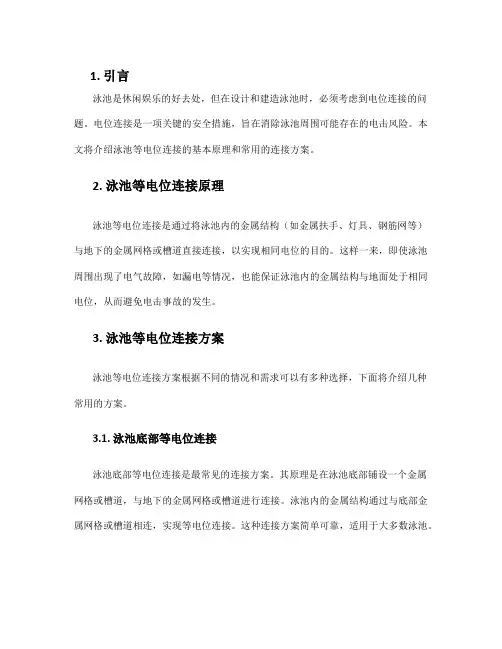

1. 引言泳池是休闲娱乐的好去处，但在设计和建造泳池时，必须考虑到电位连接的问题。
电位连接是一项关键的安全措施，旨在消除泳池周围可能存在的电击风险。
本文将介绍泳池等电位连接的基本原理和常用的连接方案。
2. 泳池等电位连接原理泳池等电位连接是通过将泳池内的金属结构（如金属扶手、灯具、钢筋网等）与地下的金属网格或槽道直接连接，以实现相同电位的目的。
这样一来，即使泳池周围出现了电气故障，如漏电等情况，也能保证泳池内的金属结构与地面处于相同电位，从而避免电击事故的发生。
3. 泳池等电位连接方案泳池等电位连接方案根据不同的情况和需求可以有多种选择，下面将介绍几种常用的方案。
3.1. 泳池底部等电位连接泳池底部等电位连接是最常见的连接方案。
其原理是在泳池底部铺设一个金属网格或槽道，与地下的金属网格或槽道进行连接。
泳池内的金属结构通过与底部金属网格或槽道相连，实现等电位连接。
这种连接方案简单可靠，适用于大多数泳池。
3.2. 壁面等电位连接对于某些特殊设计的泳池，如深水潜水池或嵌入式泳池，底部等电位连接可能无法实现。
此时可以采用壁面等电位连接方案。
该方案是在泳池壁面安装金属导电材料，如铝带或铜带，并将其与地下金属网格或槽道连接。
通过将壁面导电材料与泳池内的金属结构相连，实现等电位连接。
3.3. 泳池设备等电位连接除了连接泳池结构，还需要注意连接泳池设备。
泳池设备包括水泵、滤器、式池照明灯等。
这些设备也需要与地下的金属网格或槽道进行等电位连接，以确保泳池设备在故障情况下不会形成电击的危险。
通常，通过金属导线将泳池设备与地下金属网格或槽道连接。
4. 泳池等电位连接的检测与维护除了正确选择和安装连接方案之外，还需要定期检测和维护泳池的等电位连接。
建议至少每年进行一次专业上的检测，以确保连接的可靠性。
检测包括检查连线的完整性、测量接地电阻等。
若发现问题，应及时修复或更换损坏的连接部件。
另外，泳池的等电位连接也需要定期维护。
等电位联接措施㈠等电位联结要求⑴等电位联结分类及规定等电位联结应按以下程序进行：①总等电位联结：对可作导电接地体的金属管道入户处和供总等电位联结的接地干线的位置经检查确认后，才能安装焊接总等电位联结端子板，按设计要求做总等电位联结②辅助等电位联结：对供辅助等电位联结的接地母线位置经检查确认后，才能安装焊接辅助等电位联结端子板，按设计要求做辅助等电位联结。
③对特殊要求的建筑金属屏蔽网箱，网箱施工完成，经检查确认，才能与接地线连接等电位联结是指为达到等电位目的而实施的导体联结，目的是当发生触电时，减少电击危险。
建筑物是否需要等电位联结、哪些部位或设施需等电位联结，等电位联结干线或等电位箱的布置均由施工设计来确定。
以设计图纸及设计联络单为依据。
⑵等电位联结的分类等电位联结可分为：总等电位联结、辅助等电位联结、局部等电位联结。
㈡等电位联结材料⑴等电位联结的线路最小允许截面应符合附表20的规定：附表20线路最小允许截面（单位：mm2）⑵等电位联结材料要求①等电位联结导线的最小截面符合设计及规范要求。
局部场所内最大PE线截面。
不允许采用无机械保护的铝线。
②不同截面面积铜导线每10m的电阻值见附表21。
附表21不同截面面积铜导线每10m的电阻值(20℃)⑶保护导体截面面积规定保护导体的截面面积见附表22。
附表22保护导体的截面面积注：根据IEC的文件规定，电气装置的每根保护线其最小截面不应小于有机械保护时为2.5mm2；无机械保护时为4mm2。
㈢等电位联结施工⑴金属部件、构件与支线的连接等电位联结的可接近裸露导体或其他金属部件、构件与支线连接应可靠，熔焊、钎焊或机械紧固应导通正常。
⑵等电位联结焊接要求等电位联结线采用钢材焊接时，应采用搭接焊并应满足下列要求：①扁钢的搭接长度应不小于其宽度的两倍。
三面施焊（扁钢宽度不同时，搭接长度以宽的为准）。
②圆钢的搭接长度应不小于其直径的6倍，双面施焊（直径不同时，搭接长度以直径大的为准）。
带电作业安全措施带电作业分2种情况：一种是穿上特制服装在带电设备上直接作业，例如：等电位作业，带电爆炸压接；另一种是利用特制的绝缘工器具对带电设备进行作业，例如：带电断、接引线，带电短接设备，带电清水冲洗等。
带电作业要做好以下措施：(1) 带电作业应在良好天气下进行。
在雷、雨、雪、雾及风力5级以上的天气下(带电清水冲洗作业在风力大于4级、气温低于-3℃时)，不得进行带电作业。
如有特殊情况，非要在恶劣天气下进行带电抢修时，必须采取十分安全可靠的措施，并经领导经批准后，方可进行；(2) 带电作业必须设专人监护。
监护人必须不间断地监护作业人员，不得干其它任何工作；(3) 带电作业开始前，作业人员必须掌握和准好成熟的、有把握的作业方法和作业程序，准备好检测、修理作业过程当中需要使用的绝缘工具，这些绝缘工具必须绝对可靠；(4) 带电作业人员平时就应该熟悉、掌握在各种电压等级下进行各种带电作业的技术数据、安全距离、保护间隙、最小距离等。
在某一项作业开始以前，带电作业负责人(监护人)要对作业人员进行考问，并到现场对各种数据、距离、间隙进行复核；(5) 带电作业人员要穿绝缘鞋、戴安全帽、绝缘手套、护目镜。
等电位作业人员必须在衣服外面穿合格的全套屏蔽服，并且各部分应连接好，屏蔽服内还应穿阻燃内衣；(6) 所有带电作业用的工器具，应该放在通风良好，有红外线灯泡或去湿设施的清洁干燥的专用房间。
带电作业工器具在运输过程当中，应该用专用工具袋、工具箱存放，防止受潮、受损。
带电作业工器具应该定期、按标准进行电气试验和机械试验。
带电作业工器具应设专人保管，登记造册，并建立每件工器具的试验记录。
泳池等电位连接方案引言在设计和建造游泳池或其他水池时，泳池等电位连接是一项重要的安全措施。
这种连接方案旨在确保游泳池周围的金属结构在发生电气故障时具有相同的电位，以减少人员触电的风险。
本文将介绍泳池等电位连接方案的基本原则、使用的材料和步骤。
泳池等电位连接的基本原则泳池等电位连接的基本原则是将游泳池周围的金属结构（如金属栏杆、金属栅栏等）与游泳池设备和水中的金属构件（如水下灯具、导电喷嘴等）连接在一起，确保它们具有相同的电位。
当游泳池设备或水中金属构件出现电气故障时，等电位连接可以将电流引导到接地系统，而不是通过人体。
这种措施可以大大减少触电风险，保护用户的安全。
泳池等电位连接的材料在进行泳池等电位连接时，需要使用以下材料：1.等电位连接条：等电位连接条通常由铜或镀锌钢制成。
它们的作用是连接游泳池周围的金属结构和水中的金属构件。
2.连接螺栓：连接螺栓用于固定等电位连接条与金属结构或金属构件。
螺栓应选择防锈处理的不锈钢制品，以确保耐久性和连接的可靠性。
3.接地系统：接地系统用于将等电位连接引导到地下或其他安全的地方。
这样可以确保电流得以安全地分散，不会对人体造成伤害。
4.导线和绝缘体：导线用于连接等电位连接条和接地系统。
导线应采用铜制品，以提供较低的电阻。
绝缘体用于保护导线，避免导线与金属结构或其他材料直接接触。
泳池等电位连接的步骤下面是进行泳池等电位连接的一般步骤：1.准备工作：在进行等电位连接之前，确保周围没有任何电气设备处于工作状态。
关闭和断开与游泳池相关的电源，以确保安全进行连接工作。
2.测量和计划：使用测量工具（如电位计）测量游泳池周围和水中金属结构的电位。
根据测量结果制定连接计划，确定等电位连接条的长度、连接位置和数量。
3.安装等电位连接条：使用连接螺栓将等电位连接条固定在游泳池周围的金属结构上。
根据连接计划安装所需数量的等电位连接条。
4.连接导线和接地系统：使用导线将等电位连接条与接地系统连接起来。
室外充电桩等电位联结措施
室外充电桩的电位联结措施是非常重要的，它涉及到安全性和设备的可靠性。
首先，室外充电桩应该采用防水防潮的设计，以确保在恶劣天气条件下也能正常工作。
其次，电位联结措施需要符合相关的电气安全标准，确保充电桩的接地系统良好接地，防止因静电或雷击而对设备造成损坏。
此外，室外充电桩的电位联结还应考虑到防雷措施，包括安装避雷针或者其他防雷设备，以保护充电设备和用户的安全。
另外，定期的维护和检测也是确保电位联结措施有效的重要手段，及时发现并解决潜在的安全隐患。
总的来说，室外充电桩的电位联结措施需要综合考虑防水防潮、接地系统、防雷措施以及定期维护等因素，以确保设备的安全可靠运行。
等电位作业的基本方式
等电位作业有如下几种基本方式。
①立式绝缘硬梯（含人字梯、独脚梯）等电位作业。
该方式多用于变电设备的带电作业。
如套管加油、短接断路器、接头处理等。
②挂梯等电位作业。
该方式是将绝缘硬梯垂直悬挂在母线、杆塔横担或构架上，多用于一次变电设备解接搭头的带电作业。
③软梯等电位作业。
该方式是将绝缘软梯挂在导线上，用来处理输电线路的防震锤和修补导线，该方法简单方便。
④杆上水平梯等电位作业。
该方式是将绝缘硬梯水平组装在杆塔上，作业人员进行杆塔附近的等电位作业。
⑤绝缘斗臂上的等电位作业。
该方式是在汽车活动臂上端的专用绝缘斗中进行带电作业。
作业人员站在绝缘斗中，汽车活动臂将他举送到所需高度进行作业。
⑥绝缘三角板等电位作业。
适用于配电线路杆塔附近的等电位作业。
等电位作业安全技术措施
①等电位作业人员必须在衣服外面穿合格的全套屏蔽服，且各部分应连接好，屏蔽服内还应套阻燃内衣。
严禁通过屏蔽服断（接）地电流、空载线路和耦合电容器的电容电流。
由于在等电位沿绝缘梯或沿绝缘子串进入强电场的电位转移过程中会产生电容充放电，高压电场对人体各部位间会产生危险电位差，为保证人身安全，作业人员不仅应屏蔽身体，而且还必须屏蔽人的头部和四肢，所以作业人员应穿全套的屏蔽服。
屏蔽服内的阻燃内衣是防止电容充放电时将人体所穿的衣服燃烧着火而设置的。
②等电位作业人员对地距离不应小于表7-1的规定，对邻相导线的距离不应小于表7-3的规定。
③等电位作业人员在绝缘梯上作业或沿绝缘梯进入强电场时，其与接地体和带电体两部分间所组成的组合间隙不得小于表7-4的规定。
④等电位作业人员沿绝缘子串进入强电场的作业，只能在220kV及以上电压等级的绝缘子串上进行。
扣除人体短接的和零值的绝缘子片后，良好绝缘子片数不得小于表7-2的规定，其组合间隙不得小于表7-4的规定。
若组合间隙不满足表7-4的规定，应加装保护间隙。
等电位作业人员沿绝缘子串进入强电场，一般要短接3片绝缘子，还应考虑可能存在的零值绝缘子，最少以1片计。
110kV直线杆绝缘子串共7片，扣除4片之后少于表7-2规定的良好绝缘子片数；而220kV直线杆绝缘子串为13片，扣除4片后，满足最少良好绝缘子9片的规定。
人体进入电场后，人体与导线和
人体与接地的架构之间形成了组合间隙。
用试验的方法将9片良好绝缘子串的工频放电电压与上述组合间隙的工频放电电压作比较，发现后者要比前者弱得多。
因此，等电位沿绝缘子串进入强电场作业时的安全程度主要取决于该组合间隙的放电特性。
据有关资料介绍，220kV组合间隙两部分之和是固定值1.35m，随人体在绝缘子串上短接的部位不同，工频放电电压特性曲线呈凹形，其最低值为606kV，相当于3倍操作过电压幅值，比1.35m标准间隙的工频放电电压还低约15%。
可见达不到表7-4组合间隙最小距离2.1m的要求。
所以，沿绝缘子串进入强电场的作业，要受限于220kV及以下电压等级的系统，良好绝缘子片数不仅要满足表7-2的规定，而且，组合间隙距离也满足表7-4的规定。
若组合间隙距离不满足表7-4的规定时，还必须在作业地点附近适当的地方加装保护间隙。
⑤等电位作业人员在电位转移前，应得到工作负责人的许可，并系好安全带。
转移电位时，人体裸露部分与带电体的距离不应小于表7-5的规定。
⑥等电位作业人员与地面作业人员传递工具和器材时，必须使用绝缘工具进行，其有效长度应不小于表7-6的规定。
⑦沿导、地线上悬挂的软、硬梯或飞车进入强电场的作业应遵守下列规定。
a.在连续档距的导、地线上挂梯（或飞车）时，其导、地线的截面不得小于：钢芯铝铰线120mm2；铜铰线70mm2；铝铰线50mm2。
b.有下列情况之一者，应经验算合格，并经厂主管生产领导批准后才能进行：在孤立档距的导、地线上的作业；在有断股的导、地线上的作业；在有锈蚀的地线上的作业；在其他型号导、地线上的作业；二人以上在导、地线上的作业。
要保证在导、地线上挂梯或飞车作业的安全，必须使导、地线符合规定的综合抗拉强度。
而孤立档距的两杆塔处承受力与直线杆塔有很大不同，需要对整体（含杆塔）承受的侧向力进行核算。
导、地线有锈蚀或断股，会使原来的有效截面减小，抗拉能力降低。
《电业安全工作规程》未予指明的其他型号导、地线及载荷增加超重和一切变动的因素、非一般情况等，都必须经过验算导、地线强度并证明合格后，方可挂梯作业。
c.在导、地线上悬挂梯子前，必须检查本档两端杆塔处导、地线的紧固情况。
挂梯载荷后，地线及人体对导线的最小间距应比表7-1中的数值增大0.5m，导线及人体对被跨越的电力线路、通信线路和其他建筑物的最小距离应比表7-1
的安全距离增大1m。
在导、地线上挂梯，由于集中载荷的作用，必须使导线的弛度增大。
另外，工作中人及梯子处于运动状态，考虑安全距离时应留有正常活动范围及人体进入强电场作业会引起作业地点周围电场分布发生变化，使空气绝缘的放电分散性增大。
为保证工作时的人身安全，故作上述规定。
d.在瓷横担线上严禁挂梯作业，在转动横担的线路上挂梯前应将横担固定。
⑧等电位作业人员在作业中严禁用酒精、汽油等易燃品擦拭带电体及绝缘部分，防止起火。
蔽服必须符合要求。
屏蔽服的技术指标（屏蔽效率、衣料电阻、熔断电流、耐电火花、耐燃、耐洗涤、耐汗蚀、耐磨等）、性能指标（衣服电阻、手套、短袜及鞋子电阻、戴帽后外露面部场强、整套屏蔽服连接后最远端间的电阻、人穿屏蔽服后流过人体电流、头顶场强、衣内胸前胸后场强及温升）均应满足规定要求。
②带电作业时未屏蔽的面部或颈部不得先接触高压带电体。
当人体进行电位转移时，为防止电击，未屏蔽的面部或颈部不得先接触高压带电导体，应用已屏蔽的手先接触导体，且动作要快。
③带电作业时，不允许电容电流通过屏蔽服。
在等电位作业断开或接通电气设备时，即使电容电流很小，也不允许电容电流通过屏蔽服。
④挂梯前，检查绝缘梯应完好。
本文来自：/html/107130317.html。
