北航物理实验研究性报告——菲涅尔双棱镜干涉

菲涅尔双棱镜实验报告一、实验目的本实验旨在通过菲涅尔双棱镜实验，观察光的干涉现象，测量光波波长，并加深对光的波动性的理解。

二、实验原理菲涅尔双棱镜是由两个折射角很小的直角棱镜底边相接而成。

当一束单色平行光垂直照射在双棱镜的棱脊上时，经双棱镜折射后，其折射光可视为由两个虚光源发出的相干光。

这两个虚光源发出的光在空间相遇，会产生干涉条纹。

根据光的干涉原理，相邻两亮条纹或暗条纹之间的距离与光波波长、双棱镜到观察屏的距离以及两虚光源之间的距离有关。

通过测量条纹间距、双棱镜到观察屏的距离以及两虚光源之间的距离，就可以计算出光波波长。

三、实验仪器钠光灯、菲涅尔双棱镜、凸透镜、测微目镜、光具座等。

四、实验步骤1、调节光具座上各元件，使其共轴。

将钠光灯、双棱镜、凸透镜和测微目镜依次放置在光具座上，调节它们的高度和位置，使它们的中心大致在同一水平轴线上。

2、调整钠光灯的位置，使其发出的平行光垂直照射在双棱镜的棱脊上。

3、移动凸透镜，使通过双棱镜折射后的光线在测微目镜中形成清晰的像。

4、调节测微目镜，使其十字叉丝清晰，并使干涉条纹清晰可见。

5、测量条纹间距。

通过测微目镜测量相邻十条亮条纹或暗条纹之间的距离，多次测量取平均值。

6、测量双棱镜到测微目镜的距离。

使用直尺测量双棱镜到测微目镜的距离，同样多次测量取平均值。

7、测量两虚光源之间的距离。

利用凸透镜成像法测量两虚光源之间的距离。

五、实验数据及处理1、条纹间距的测量测量次数 1：＿____mm测量次数 2：＿____mm测量次数 3：＿____mm平均值：＿____mm2、双棱镜到测微目镜的距离的测量测量次数 1：＿____cm测量次数 2：＿____cm测量次数 3：＿____cm平均值：＿____cm3、两虚光源之间的距离的测量测量次数 1：＿____mm测量次数 2：＿____mm测量次数 3：＿____mm平均值：＿____mm根据实验原理，光波波长的计算公式为：＼＼lambda ＝＼frac{d ＼times ＼Delta x}｛D}＼其中，＼（＼lambda\）为光波波长，＼（d\）为两虚光源之间的距离，＼（＼Delta x\）为条纹间距，＼（D\）为双棱镜到测微目镜的距离。

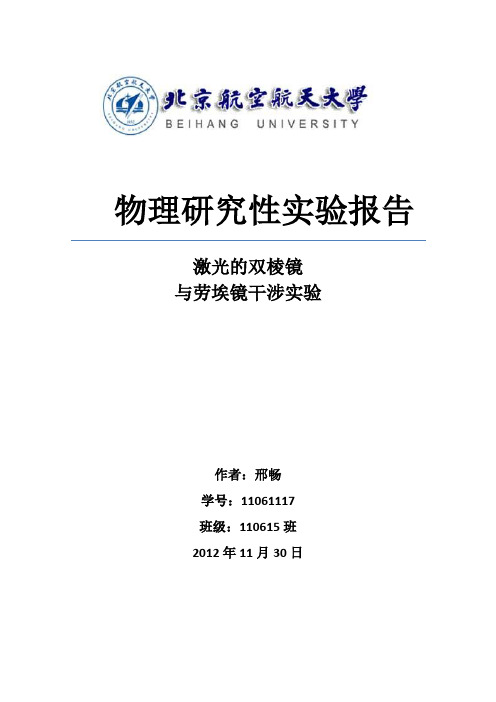

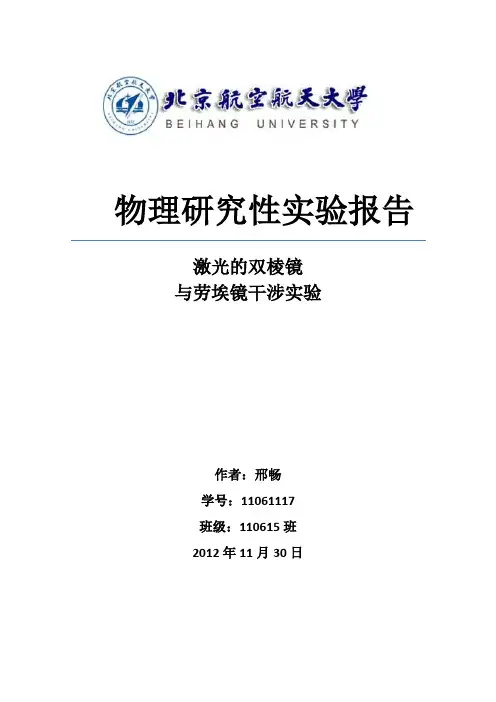

物理研究性实验报告激光的双棱镜与劳埃镜干涉实验作者：***学号：********班级：110615班2012年11月30日目录一、摘要 (3)二、实验目的 (4)三、菲涅尔双棱镜干涉实验原理 (4)四、劳埃镜干涉实验原理 (5)五、实验仪器 (6)六、实验步骤 (7)七、实验数据记录（双棱镜、劳埃镜） (8)八、双棱镜实验数据处理 (9)九、劳埃镜实验数据处理 (12)十、实验结论 (14)十一、讨论（改进，易错点、实验技巧） (14)十二、总结与收获 (15)十三、参考文献 (16)一、摘要测定波长的方式有很多，我们可以利用双棱镜和劳埃镜来获得相干光, 使之重叠和形成干涉, 从而进行光波波长的测量。

其原理是从单缝S 发出的单色光, 经双棱镜折射后可形成沿不同方向传播的两束光, 这两束光相当于由虚光源S1、S2 发出的两束相干光, 它们在两束光的交叠区域内产生干涉现象, 出现明暗相间的干涉条纹,通过对于条纹间距以及一些其他数据的测量，通过计算分析，从而进行光波波长的测量。

本文中，将对于实验结果进行分析讨论。

AbstractMeasurement wavelength in many ways, we can use double prism and Laue mirror to get coherent light, and the formation of overlap interference, and thus for the optical wavelength measurement. Its principle of single slit S from a monochromatic light, the double prism refraction can be formed after along different direction spread two beam of light, the two beam of light is equivalent to the virtual light source S1, S2 issued two beam of coherent light, they two beam of light in the overlapping area produce interference phenomenon, appear light and shade interphase interference fringe, the fringe spacing and some other data measurement, through calculation and analysis, and thus for the optical wavelength measurement.In this paper, the experimental results were analyzed to discuss.关键词：双棱镜干涉劳埃镜干涉波长测量二、实验目的1、熟练掌握用激光作光源进行光路等高共轴调节的方法和技术；2、用实验研究菲涅尔双棱镜干涉和劳埃镜干涉并测定激光的波长；三、菲涅尔双棱镜干涉实验原理双棱镜可看作是有两个折射棱角a 很小（小于1°）的直角棱镜底边相接而成。

用菲涅耳双棱镜测量光的波长唐薇 39011301摘要：利用菲涅耳双棱镜进行干涉实验，当双棱镜与屏的位置确定后，干涉条纹的间距△x与光源的波长λ成正比，利用这个知识能测量出单色光的波长。

本实验报告先介绍了两束光波干涉的必要条件，然后对基本原理和实验仪器进行介绍，为理解实验原理提供理论基础，最后介绍本实验的步骤并进行了数据处理，从而得出实验结果，最后讨论，对实验误差进行分析，对实验方法等提出改进意见等。

两束光波产生干涉的必要条件是：1．频率相同2．振动方向相同3．位相差恒定尽管干涉现象是多种多样的，但为满足上述相干条件，总是把由同一光源发出的光分为两束或两束以上的相干光，使它们各经不同的路径后再次相遇而产生干涉。

产生相干光的方式有两种：分波阵面法和分振幅法。

本次的菲涅耳双棱镜干涉属于分波阵面法。

一、实验目的1、验证光的波动性，了解分波阵面法获得相干光的原理；2、通过用菲涅耳双棱镜对钠灯波长的测量，掌握光学测量的一些基本技巧，培养动手能力。

二、实验原理菲涅耳双棱镜（简称双棱镜）实际上是一个顶角极大的等腰三棱镜，如图1所示。

它可看成由两个楔角很小的直角三棱镜所组成，故名双棱镜。

当一个单色缝光源垂直入射时，通过上半个棱镜的光束向下偏折，通过下半个棱镜的光束向上偏折，相当于形成S′1和S′2两个虚光源。

与杨氏实验中的两个小孔形成的干涉一样，把观察屏放在两光束的交叠区，就可看到干涉条纹。

其中，ｄ是两虚光源的间距，D 是光源到观察屏的距离，λ是光的波长。

用测微目镜的分划板作为观察屏，就可直接从该测微目镜中读出条纹间距△x 值，D 为几十厘米，可直接量出，因而只要设法测出ｄ，即可从上式算出光的波长λ，即△x=D λ/d , λ =△xd/D （1）测量ｄ的方法很多，其中之一是“二次成像法”，如图2所示，即在双棱镜与测微目镜之间加入一个焦距为f 的凸透镜L ，当D ＞4f 时，可移动透镜L 而在测微目镜中看到两虚光源的缩小像或放大像。

用双棱镜干涉测光波波长的实验报告【实验目的】1．掌握用双棱镜获得双光束干涉的方法，加深对干涉条件的理解．2．学会用双棱镜测定钠光的波长．【实验仪器】光具座，单色光源(钠灯)，可调狭缝，双棱镜，辅助透镜(两片)，测微目镜，白屏．【实验原理】如果两列频率相同的光波沿着几乎相同的方向传播，并且它们的位相差不随时间而变化，那么在两列光波相交的区域，光强分布是不均匀的，而是在某些地方表现为加强，在另一些地方表现为减弱(甚至可能为零)，这种现象称为光的干涉．菲涅耳利用图1所示的装置，获得了双光束的干涉现象．图中AB 是双棱镜，它的外形结构如图2所示，将一块平玻璃板的一个表面加工成两楔形板，端面与棱脊垂直，楔角A 较小(一般小于10)．从单色光源发出的光经透镜L 会聚于狭缝S ，使S 成为具有较大亮度的线状光源．从狭缝S 发出的光，经双棱镜折射后，其波前被分割成两部分，形成两束光，就好像它们是由虚光源S1和S2发出的一样，满足相干光源条件，因此在两束光的交叠．区域P1P2内产生干涉．当观察屏P 离双棱镜足够远时，在屏上可观察到平行于狭缝S 的、明暗相间的、等间距干涉条纹．图1 图2 设两虚光源S1和S2之间的距离为d '，虚光源所在的平面(近似地在光源狭缝S 的平面内)到观察屏P 的距离为d ，且d d <<'，干涉条纹间距为x ∆，则实验所用光源的波长λ为 x d d ∆'=λ因此，只要测出d '、d 和x ∆，就可用公式计算出光波波长．【实验内容】1．调节共轴(1)按图1所示次序，将单色光源M ，会聚透镜L ，狭缝S ，双棱镜AB 与测微目镜P 放置在光具座上．用目视法粗略地调节它们中心等高、共轴，棱脊和狭缝S 的取向大体平行．(2)点亮光源M ，通过透镜L 照亮狭缝S ，用手执白纸屏在双棱镜后面检查：经双棱镜折射后的光束，有否叠加区P1P2 (应更亮些)?叠加区能否进入测微目镜?当移动白屏时，叠加区是否逐渐向左、右(或上、下)偏移?根据观测到的现象，作出判断，进行必要的调节使之共轴．2．调节干涉条纹(1)减小狭缝S 的宽度，绕系统的光轴缓慢地向左或右旋转双棱镜AB ，当双棱镜的棱脊与狭缝的取向严格平行时，从测微目镜中可观察到清晰的干涉条纹．(2)在看到清晰的干涉条纹后，为便于测量，将双棱镜或测微目镜前后移动，使干涉条纹的宽度适当．同时只要不影响条纹的清晰度，可适当增加狭缝S 的缝宽，以保持干涉条纹有足够的亮度．(注：双棱镜和狭缝的距离不宜过小，因为减小它们的距离，S1、S2间距也将减小，这对d '的测量不利．)3．测量与计算(1)用测微目镜测量干涉条纹的间距x ∆．为了提高测量精度，可测出n 条(10～20条) 干涉条纹的间距x ，除以n ，即得x ∆．测量时，先使目镜叉丝对准某亮纹(或暗纹)的中心，然后旋转测微螺旋，使叉丝移过n 个条纹，读出两次读数．重复测量几次，求出x ∆． (2)用光具座支架中心间距测量狭缝至观察屏的距离d ．由于狭缝平面与其支架中心不重合，且测微目镜的分划板(叉丝)平面也与其支架中心不重合，所以必须进行修正，以免导致测量结果的系统误差．测量几次，求出d ．(3)用透镜两次成像法测两虚光源的间距d '．参见图3，保持狭缝S 与双棱镜AB 的位置不变，即与测量干涉条纹间距x ∆时的相同(问：为什么不许动?)，在双棱镜与测微目镜之间放置一已知焦距为f '的会聚透镜L '，移动测微目镜使它到狭缝S 的距离f d '>4，然后维持恒定．沿光具座前后移动透镜L '，就可以在L '的两个不同位置上从测微目镜中看到两虚光源S1和S2经透镜所成的实像1S '和2S '，其中一组为放大的实像，另一组为缩小的实像．分别测得两放大像的间距1d 和两缩小像的间距2d ，则按下式即可求得两虚光源的间距值d '． d '．多测几次，取平均21d d d ='图3 (4)用所测得的x ∆、d '、d 值，代入式(7-1)，求出光源的波长λ．(5)计算波长测量值的标准不确定度．【注意事项】(1)使用测微目镜时，首先要确定测微目镜读数装置的分格精度，要注意防止回程差，旋转读数鼓轮时动作要平稳、缓慢，测量装置要保持稳定．(2)在测量d 值时，因为狭缝平面和测微目镜的分划板平面均不和光具座滑块的读数准线(支架中心)共面，必须引人相应的修正(例如，GP 一78型光具座，狭缝平面位置的修正量为42.5mm ，MCU 一15型测微目镜分划板平面的修正量为27.0mm)，否则将引起较大的系统误差．(3)测量d1、d2时，由于透镜像差的影响，将引入较大误差，可在透镜L '上加一直径约lcm 的圆孔光阑(用黑纸)以增加d1、d2测量的精确度．(可对比一下加或不加光阑的测量结果．)【思考】1．双棱镜和光源之间为什么要放一狭缝?为何缝要很窄且严格平行于双棱镜脊才可以得到清晰的干涉条纹?2．试证明公式21d d d ='THANKS致力为企业和个人提供合同协议，策划案计划书，学习课件等等打造全网一站式需求欢迎您的下载，资料仅供参考。

研究性报告-菲涅尔双棱镜干涉实验的改进及误差分析大学物理实验研究性报告菲涅尔双棱镜干涉实验的改进及误差分析作者：12071112陈金薇北京航空航天大学2013.12.12摘要本文通过对菲涅尔双棱镜干涉测波长实验的改进，进行误差分析及讨论，运用数学工具对观测数据做出科学的分析处理，获得正确的结论，提高了实验能力和运用误差理论来处理实验数据的能力。

关键字：菲涅尔双棱镜焦距成像改进AbstractI ’ll focus on error analyses and further discussion in this essay through my improvements for Fresnel biprism interference experiment. As a consequence we acquired more accurate conclusions and advance our experimental skill in error analyses, in the assist of error theory and other mathematical methods.Key words: Fresnel biprism ，focal length ，formation of image， improvement目录一、实验原理 (6)二、实验仪器 (8)三、实验步骤 (9)（1）各光学元件的共轴调节 (9)（2）波长的测量 (9)四、主要数据结果记录及分析 (9)1、原始数据 (9)2、数据处理 (11)1）用一元二次线性回归方程计算x112）计算波长 (11)3）不确定度的计算 (11)五、实验误差分析及改进 (13)1、扩束镜对虚光源s1，s2位置变化影响132、探究测微目镜位置选择对实验误差的影响 (14)六、实验误差分析及改进的意义 (18)附录 (20)参考文献 (20)原始数据照片 (21)一、实验原理两束光波产生干涉的必要条件是：1、频率相同；2、振动方向相同；3、位相差恒定。

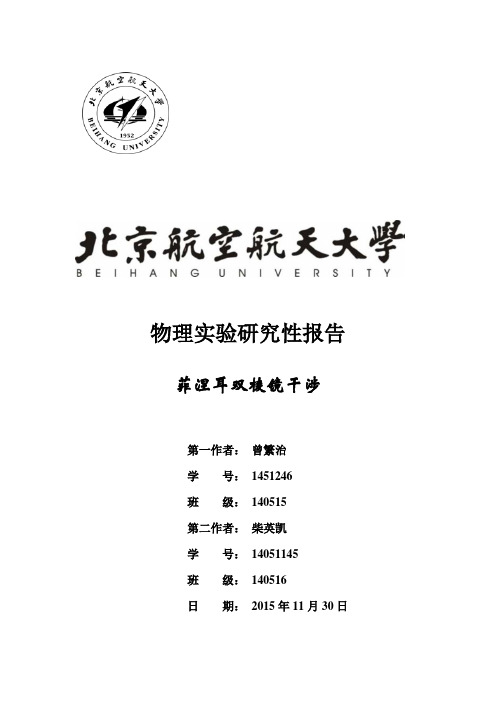

物理实验研究性报告菲涅耳双棱镜干涉第一作者：曾繁治学号：1451246班级：140515第二作者：柴英凯学号：14051145班级：140516日期：2015年11月30日摘要法国科学家菲涅耳（Augustin J. Fresnel）在1826年进行的双棱镜实验，证明了光的干涉现象的存在，其物理思想、实验方法与测量技巧至今仍然值得我们学习。

本文详细介绍了菲涅尔双棱镜干涉的原理，以及使用钠光作为相干光源的实验的方法、现象及数据分析过程。

并通过对激光和钠光在相干光源的获取及等高共轴调节方法上的差异进行分析，得到采用不同光源进行实验时调节方法的归纳总结。

关键词：菲涅尔双棱镜，相干光，等高共轴调节目录摘要I 一．实验目的1二．实验原理1三．实验方案31. 光源的选择 32. 测量方法 43. 光路组成 4 四．实验仪器5五．实验内容5六．数据处理71. 原始数据记录72. 数据处理83. 计算不确定度84. 实验最终结果与相对误差计算9 七．激光与钠光等高共轴调节方法的对比9八．相干光源的获取方法12 1、相干性122、可观测性14 九．等高共轴的调节方法14结论15参考文献16附：原始实验数据17一．实验目的1.熟练掌握采用不同光源进行光路等高共轴调节的方法和技术；2.用实验研究菲涅耳双棱镜干涉并测定单色光波长；3.学习用激光进行试验时的调节方法；4.观察双棱镜产生的双光束干涉现象，进一步理解产生干涉的条件。

二．实验原理自从1801年英国科学家托马斯·杨（T. Young）用双缝做了光的干涉实验后，光的波动说开始为许多学者接受，但仍有不少反对意见。

有人认为杨氏条纹不是干涉所致，而是双缝的边缘效应，二十多年后，法国科学家菲涅耳（Augustin J.Fresnel,1788-1827）做了几个新实验，令人信服地证明了光的干涉现象的存在，在这些新实验中就包括他在1826年进行的双棱镜实验。

它巧妙地利用双棱镜形成分波面干涉，用毫米级的测量得到了纳米级的精度，其物理思想、实验方法与测量技巧至今仍然值得我们学习。

实验17 菲涅耳双棱镜干涉测波长利用菲涅耳双棱镜可以获得两束相干光以实现光的干涉。

双棱镜实验和双平面反射镜实验及洛埃镜实验一起，在确立光的波动学说的历史过程中起了重要作用。

同时它也是一种用简单仪器测量光波波长的主要元件。

双棱镜是利用分波阵面法获得相干光的光学元件，本实验用双棱镜实验装置测单色光的波长。

实验目的和学习要求1. 学习用双棱镜干涉测量单色光波长的原理和方法；2. 进一步掌握光学系统的共轴调整；3. 学会测微目镜的使用；4. 练习逐差法处理数据和计算不确定度。

实验原理如果两列光波其频率相同，振动方向相同，相位相同或位相差恒定，且振幅差别不太悬殊的情况下，它们在空间相遇时叠加的结果，将使空间各点的光振幅有大有小，随地而异，形成光的能量在空间的重新分布。

这种在空间一定处光强度的稳定加强或减弱的现象称为光的干涉。

获得相干光源，依其原理不同可分为分振幅法和分波阵面法，牛顿环和劈尖干涉是分振幅的干涉，双棱镜是利用分波阵面法而获得相干光源的。

菲涅耳双棱镜可以看作是由两块底面相接、棱角很小（约为1°）的直角棱镜合成的。

若置波长为λ的单色狭条光源S0于双棱镜的正前方，则从S0射来的光束通过双棱镜的折射后，变为两束相重叠的光，这两束光仿佛是从光源S0的两个虚像S1和S2射出的一样。

由于S1和S2是两个相干光源，所以若在两束光相重叠的区域内再放一屏，即可观察到明暗相间的干涉条纹。

（如图17-1）因为干涉场范围比较窄，干涉条纹的间距也很小，所以一般要用测量显微镜或测微目镜来观察。

图17-1 双棱镜干涉光路现在讨论屏上干涉条纹的分布情况，分别从相干光源S1和S2发出来的光相遇时，若它们之间的光程差δ恰等于半波长（λ/2）的奇数倍，则两光波叠加后为光强极小值；若δ恰等于波长λ的整数倍，两光波叠加后得光强极大值。

即暗纹条件δ = （2－1）λ / 2 = ± 1, ±2 ,……（17-1）明纹条件δ = λ= 0 , ± 1, ±2 , ……（17-2）如图（17-2）所示，设S1和S2是双棱镜所产生的两相干虚光源，其间距为，屏幕到S1S2平面的距离为D，若屏上的P0点到S1和S2的距离相等，则S1和S2发出的光波到P0的光程也相等，因而在P0点相互加强而形成中央明条纹。

实验五 菲涅耳双棱镜干涉[实验目的]1． 观察和研究菲涅耳双棱镜产生的干涉现象； 2． 测量干涉滤光片的透射波长(λ0)。

[仪器和装置]白炽灯，干涉滤光片，可调狭缝，柱面镜，菲涅耳双棱镜，双胶合成像物镜，测微目镜。

[实验原理]如图1a 所示，菲涅耳双棱镜装置由两个相同的棱镜组成。

两个棱镜的折射角α很小，一般约为5 ~ 30'。

从点（或缝）光源S 发出的一束光，经双棱镜折射后分为两束。

从图中可以看出，这两折射光波如同从棱镜形成的两个虚像S 1和S 2发出的一样。

S 1和S 2构成两相干光源，在两光波的迭加区产生干涉。

a、从图1b 看出，若棱镜的折射率为n ，则两虚像S 1、S 2之间的距离a n l d )1(2-= （5-1）干涉条纹的间距λan l l l e )1(2'-+=（5-2）式中，λ为光波的波长。

对于玻璃材料的双棱镜有n =1.50，则λal l l e '+=（5-3） 可得到e l l la'+=λ （5-4） 在迭加区内放置观察屏E ，就可接收到平行于脊棱的等距直线条纹。

若用白光照明，可接收到彩色条纹。

对于扩展光源，由图2可导出干涉孔径角：''l l al +=β （5-5） 和光源临界宽度：⎪⎭⎫⎝⎛+=='1l l a b λβλ （5-6） 从式（5-5）和（5-6）看出，当l'=0时，β=0，则光源的临界宽度b 变为无穷大。

此时，干涉条纹定域在双棱镜的脊棱附近。

b 为有限值时，条纹定域在以下区域内:λαλ-≤b ll ' （5-7）a) 图 1 双棱镜干涉原理图[内容和步骤]1．调整光路，观察和研究双棱镜干涉现象(1) 按图3所示，将光学元件置于光学平台上。

调整光学元件，使其满足同轴等高的要求。

(2) 取l ≈200mm ，l '≈1200mm ，按λ=550nm ，α=30'，n =1.50计算出b 的数值。

实验五 菲涅耳双棱镜干涉[实验目的]1． 观察和研究菲涅耳双棱镜产生的干涉现象； 2． 测量干涉滤光片的透射波长(λ0)。

[仪器和装置]白炽灯，干涉滤光片，可调狭缝，柱面镜，菲涅耳双棱镜，双胶合成像物镜，测微目镜。

[实验原理]如图1a 所示，菲涅耳双棱镜装置由两个相同的棱镜组成。

两个棱镜的折射角α很小，一般约为5 ~ 30'。

从点（或缝）光源S 发出的一束光，经双棱镜折射后分为两束。

从图中可以看出，这两折射光波如同从棱镜形成的两个虚像S 1和S 2发出的一样。

S 1和S 2构成两相干光源，在两光波的迭加区产生干涉。

a、从图1b 看出，若棱镜的折射率为n ，则两虚像S 1、S 2之间的距离a n l d )1(2-= （5-1）干涉条纹的间距λan l l l e )1(2'-+=（5-2）式中，λ为光波的波长。

对于玻璃材料的双棱镜有n =1.50，则λal l l e '+=（5-3） 可得到e l l la'+=λ （5-4） 在迭加区内放置观察屏E ，就可接收到平行于脊棱的等距直线条纹。

若用白光照明，可接收到彩色条纹。

对于扩展光源，由图2可导出干涉孔径角：''l l al +=β （5-5） 和光源临界宽度：⎪⎭⎫⎝⎛+=='1l l a b λβλ （5-6） 从式（5-5）和（5-6）看出，当l'=0时，β=0，则光源的临界宽度b 变为无穷大。

此时，干涉条纹定域在双棱镜的脊棱附近。

b 为有限值时，条纹定域在以下区域内:λαλ-≤b ll ' （5-7）a) 图 1 双棱镜干涉原理图[内容和步骤]1．调整光路，观察和研究双棱镜干涉现象(1) 按图3所示，将光学元件置于光学平台上。

调整光学元件，使其满足同轴等高的要求。

(2) 取l ≈200mm ，l '≈1200mm ，按λ=550nm ，α=30'，n =1.50计算出b 的数值。

北京航空航天大学基础物理实验------研究性实验实验题目双棱镜干涉测钠光波长一、摘要法国科学家菲涅耳（Augustin J.Fresnel）在1826年进行的双棱镜实验证明了光的干涉现象的存在，它不借助光的衍射而形成分波面干涉，用毫米级的测量得到纳米级的精度，其物理思想、实验方法与测量技巧至今仍然值得我们学习。

二、实验原理如果两列频率相同的光波沿着几乎相同的方向传播，并且这两列光波的位相差不随时间而变化，那么在两列光波相交的区域内，光强的分布不是均匀的，而是在某些地方表现为加强，在另一些地方表现为减弱(甚至可能为零)，这种现象称为光的干涉。

菲涅尔镜双棱镜可以看作是由两块底面相接、棱角很小的直角棱镜合成。

若置单色光源S于双棱镜的正前方，则从S射来的光束通过双棱镜的折射后，变成两束相互重叠的光，这两束光放佛是从光源的两个虚像S1 和S2是两个相干光源，所以若在两束光想重叠的区域内放置一屏，即可观察到明暗相间的干涉条纹。

菲涅耳利用如图1所示装置，获得了双光束的干涉现象．图中双棱镜B是一个分割波前的分束器，它的外形结构如图2所示．将一块平玻璃板的上表面加工成两楔形板，端面与棱脊垂直，楔角较小(一般小于1°). 当狭缝S发出的光波投射到双棱镜B上时，借助棱镜界面的两次折射，其波前便分割成两部分，形成沿不同方向传播的两束相干柱波．通过双棱镜观察这两束光，就好像它们是由虚光源和发出的一样，故在两束光相互交叠区域内产生干涉．如果狭缝的宽度较小且双棱镜的棱脊和光源狭缝平行，便可在光屏上观察到平行于狭缝的等间距干涉条纹。

双棱镜的干涉条纹图设代表两虚光源和间的距离，为虚光源所在的平面(近似地在光源狭缝S的平面内)至观察屏Q的距离，且，任意两条相邻的亮（或暗）条纹间的距离为，则实验所用光波波长可由下式表示：（根据形成明、暗条纹的条件，当光程差为半波长的偶数倍时产生明条纹，当光程差为半波长的奇数倍时产生暗条纹）(1)上式表明，只要测出、和，就可算出光波波长。

菲涅耳双棱镜干涉的原理和方法-光学论文-物理论文——文章均为WORD文档，下载后可直接编辑使用亦可打印——摘要：菲涅耳双棱镜干涉在相衬成像、全息显微术中的应用十分广泛。

为了进一步发挥菲涅耳双棱镜干涉效能,本文首先提出菲涅耳双棱镜干涉原理,探究菲涅耳双棱镜干涉的试验方法,最后阐述干涉实验注意事项。

关键词：菲涅耳双棱镜; 干涉研究; 信息光学;发过科学家菲涅尔自主发明了双棱镜光学干涉试验,可以测量光波波长。

菲涅耳双棱镜作为是一种平玻璃板上表面加工成两楔形面,两楔面角大致相等。

双棱镜一些参数,如折射率、楔角、双棱镜厚度对整个信息光学试验有着重要影响。

试验中对楔角、对折射率进行分光计、等厚干涉等测量,从而实现菲涅耳双棱镜干涉。

为了进一步强化菲涅耳双棱镜在全息显微相衬成像用中的应用以及掌握其物理机制。

本文重点从信息光学角度出发,探究菲涅耳双棱镜干涉方法。

一、实验原理菲涅耳双棱镜实验作为一种基于信息光学的干涉实验,实验装置较为简单,但原理十分的巧妙。

是通过测量毫米量级长度,得出小于微米量级的光束波长。

在19世纪80年代初期,菲涅尔通过双面镜、双棱镜试验验证了光波动性质,这也为推动波动光学发展奠定了基础。

其实验原理是:将玻璃板表面加工成对称楔形,两侧和棱脊垂直,通常楔角小于1。

在单色光源照在双棱镜表面上时,光束折射之后会形成两个光源发出的光,也就是双列光波频率相同,传播方式也基本相同,相位差不会随着时间变化而变化,所以在两列光波相交区域,此时光强分布不均匀,满足光的相干条件,这种棱镜就是菲涅耳双棱镜。

双棱镜作为一个分割波前的分束器。

单色光源发出光波在经过光波投射到双棱镜上时,会产生折射作用,将波前划分为两个部分,沿着不同方向传播两束相干柱波。

对这两束光观察,好像是由双棱镜发出的光,所以在相互交叠区域出现了干涉情况。

如果狭缝宽度不足,则双棱镜棱脊、光源平行,即可在白屏上观察狭缝、平行等间距干涉条纹。

二、实验方案(一)光源选择在确定了双棱镜、白屏位置时,此时干涉条纹间距与光源波长成正比。

菲涅耳双棱镜干涉实验一、实验目的了解菲涅耳双棱镜干涉的原理，掌握用这种棱镜来测量波长的方法 二、实验仪器菲涅耳双棱镜 读数显微镜 会聚透镜 狭缝屏 光具座 氦氖激光器 三、实验原理菲涅耳双棱镜是利用分波前的方法实现干涉的常用器件。

它是由玻璃制成的等腰三角棱镜，有两个小的约为1℃锐角和一个大的钝角。

从狭缝S 出射光束经过双棱镜的折射产生狭缝的两个虚光源1S 和2S ，它们是相干光源。

经过双棱镜的两束折射光在重合区域将发生干涉，结果在屏上形成明暗相间的直线形的干涉条纹。

任意相邻的两亮纹或者暗纹之间的间隔δ是：λδdD =上式中D 为虚光源到屏之间的距离，d 为两虚光源的间距，λ是光源的波长。

由此可知，我们只要测定D d δ就可测出光源的波长。

四、实验步骤1. 先将激光束调节到与导轨的棱脊相平行：移动观察屏调节激光束的俯仰角度使得在观察屏的光斑位置不发生变化。

2. 然后将读数显微镜安装到导轨上使得激光光斑落在物镜的中央位置。

3. 接着将透镜安装到导轨上使激光光斑落在物镜的位置不变就说明它们共轴。

4. 再将狭缝添置到导轨上，最后把双棱镜安装到导轨上，让双棱镜的平面正对激光束，倘若反射的光斑从原路返回，则说明光束是垂直入射的，水平调节支架的底座使得双棱镜平分激光束。

5. 现在要做的工作就是将激光器换成钠光灯，再做微调就可以精确对准了。

6. 将狭缝调小些，调节三棱镜的棱边与狭缝严格平行，此时可从读数显微镜里头看到直线状明暗相间的干涉条纹。

7. 移动透镜让狭缝的虚像经透镜成两次像，测出两次所称像的间隔分别为l 和'l ，则虚光源的间隔'll d =。

8. 测好虚光源的间隔数据后，将会聚透镜放置在狭缝的前面可使得光线更为集中入射到狭缝，并将读数显微镜的叉丝其中一条旋转到与干涉条纹相平行，记下读数显微镜的位置。

9. 进行测量，每隔5条暗条纹测一次，并记下相应的读数，多读几个数据。

10. 挪去双棱镜，移动读数显微镜靠近狭缝知道看清狭缝的边缘，记下此时的读数显微镜的位置，那么狭缝离干涉条纹形成位置的距离就等于这两次读数显微镜位置的差值的绝对值。

用菲涅尔双棱镜测量光波波长实验报告一、实验目的1、掌握菲涅尔双棱镜测量光波波长的基本原理和方法。
