光的干涉和衍射实验光的干涉和衍射是光学中重要的现象，通过这些实验可以更好地理解光的波动性质和波动光学理论。
本文将介绍光的干涉和衍射实验的原理、实验装置以及实验结果分析。
一、实验原理光的干涉是指两束或多束光波相遇并叠加时所产生的干涉现象。
其中，两束相干光波的叠加会形成明纹和暗纹的交替分布，这取决于光波的相位差。
干涉可以是各种波的干涉，如声波、电磁波等，但在本实验中，我们将重点讨论光波的干涉现象。
光的衍射是指光波传播过程中，当波遇到一个障碍物或通过一个小孔时，波通过或绕过这个障碍物或小孔后会产生扩散现象，形成明暗相间的衍射图样。
二、实验装置1. 干涉实验装置：- 光源：可以使用激光器或者白炽灯等光源。
- 分束器：将光源的光分成两束。
- 干涉装置：将分束后的光束分别引导到干涉装置中。
- 探测器：用于观察干涉条纹的位置和形状。
2. 衍射实验装置：- 光源：可以使用激光器或者白炽灯等光源。
- 单缝或双缝装置：用于产生光的衍射现象。
- 探测器：用于观察衍射图样的位置和形状。
三、实验步骤1. 干涉实验步骤：(1) 准备好干涉实验装置，确保光源正常工作并将光源的光分成两束。
(2) 将两束光束引导到干涉装置中的投影屏或者接收屏上。
(3) 观察屏幕上的干涉条纹，并记录下条纹的位置和形状。
2. 衍射实验步骤：(1) 准备好衍射实验装置，确保光源正常工作并产生衍射现象。
(2) 将光源的光通过单缝或双缝装置。
(3) 观察光通过单缝或双缝装置后，在屏幕上形成的衍射图样，并记录下图样的位置和形状。
四、实验结果分析通过光的干涉和衍射实验，我们可以观察到明暗相间的条纹或图样，这些条纹或图样的分布情况可以直接反映出光波的相位差以及波的传播性质。
干涉实验中，条纹的间距和亮度分布与光波的相位差有关。
通过调整光源的位置或者改变干涉装置的参数，我们可以改变相位差，从而改变条纹的间距和亮度。
这些实验结果验证了光的波动性质和互相干涉现象。
衍射实验中，衍射图样的形状和分布取决于光通过障碍物或者孔径的大小和形状。
一、实验目的1. 理解光的干涉和衍射现象的基本原理。
2. 观察并记录光的干涉和衍射图样。
3. 通过实验验证光的波动性。
4. 学习使用光学仪器进行实验操作和分析。
二、实验原理1. 干涉现象：当两束或多束相干光波相遇时，由于光波的叠加，某些区域的光波相互加强（相长干涉），而另一些区域的光波相互抵消（相消干涉），从而在空间上形成明暗相间的干涉条纹。
2. 衍射现象：当光波遇到障碍物或通过狭缝时，会发生弯曲，从而绕过障碍物或通过狭缝传播，并在障碍物或狭缝的阴影区形成衍射图样。
三、实验仪器1. 双缝干涉仪2. 单缝衍射仪3. 光源（如激光器）4. 屏幕或光栅5. 光具座6. 测量工具（如刻度尺、角度计）四、实验步骤1. 干涉实验：- 将双缝干涉仪放置在光具座上，调整光源、双缝和屏幕的位置，使光路畅通。
- 打开光源，观察屏幕上的干涉条纹，调整屏幕位置，使条纹清晰可见。
- 使用测量工具测量干涉条纹的间距，记录数据。
2. 衍射实验：- 将单缝衍射仪放置在光具座上，调整光源、单缝和屏幕的位置，使光路畅通。
- 打开光源，观察屏幕上的衍射条纹，调整屏幕位置，使条纹清晰可见。
- 使用测量工具测量衍射条纹的间距，记录数据。
五、实验结果与分析1. 干涉实验结果：- 通过测量干涉条纹的间距，计算出光波的波长。
- 观察干涉条纹的分布规律，验证干涉现象。
2. 衍射实验结果：- 通过测量衍射条纹的间距，计算出狭缝的宽度。
- 观察衍射条纹的分布规律，验证衍射现象。
六、实验总结1. 通过实验，成功观察到了光的干涉和衍射现象，验证了光的波动性。
2. 实验过程中，学会了使用光学仪器进行实验操作和分析。
3. 深入理解了光的干涉和衍射现象的基本原理，为后续学习光学知识打下了基础。
七、注意事项1. 实验过程中，注意保持光路畅通，避免杂散光干扰。
2. 调整屏幕位置时，要缓慢平稳，避免对干涉条纹造成破坏。
3. 记录数据时，要准确无误，便于后续分析。

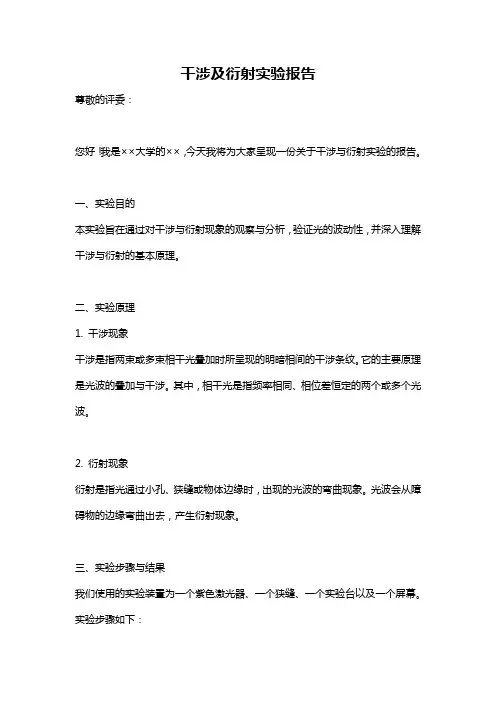

干涉及衍射实验报告尊敬的评委：您好！我是××大学的××，今天我将为大家呈现一份关于干涉与衍射实验的报告。
一、实验目的本实验旨在通过对干涉与衍射现象的观察与分析，验证光的波动性，并深入理解干涉与衍射的基本原理。
二、实验原理1. 干涉现象干涉是指两束或多束相干光叠加时所呈现的明暗相间的干涉条纹。
它的主要原理是光波的叠加与干涉。
其中，相干光是指频率相同、相位差恒定的两个或多个光波。
2. 衍射现象衍射是指光通过小孔、狭缝或物体边缘时，出现的光波的弯曲现象。
光波会从障碍物的边缘弯曲出去，产生衍射现象。
三、实验步骤与结果我们使用的实验装置为一个紫色激光器、一个狭缝、一个实验台以及一个屏幕。
实验步骤如下：1. 将紫色激光器与屏幕放置在实验台上，保持其间距适宜。
2. 通过调整激光器的发射位置，使得激光照射到屏幕上。
3. 在激光通路上方加上一块毛玻璃，使光扩散均匀。
4. 在激光通路中加入一个狭缝，调整狭缝的宽度。
5. 观察屏幕上出现的明暗相间的干涉条纹，并记录下对应的狭缝宽度和条纹间隔。
实验结果显示，狭缝宽度与条纹间隔呈现正相关关系。
当狭缝越窄时，条纹间隔越大。
这是因为狭缝越窄，光通过时发生衍射的程度越明显，散射角度越大，产生的干涉条纹间隔越宽。
四、实验分析与讨论1. 干涉与衍射现象通过我们的实验观察，明确了干涉与衍射现象的存在。
干涉与衍射是光的波动性质的直接体现，表明光既有粒子性也有波动性。
2. 干涉的条件干涉的产生需要满足两束或多束光的相干性。
在实验中，我们通过使用相干光源（紫色激光器）来达到这个条件。
3. 衍射的条件衍射的产生需要光波遇到障碍物或通过狭缝等时。
在实验中，我们通过加入狭缝使光波发生衍射，从而观察到衍射的现象。
5. 狭缝宽度与条纹间隔的关系实验结果显示，狭缝宽度与条纹间隔呈现正相关关系。
这是因为狭缝越窄，光通过时发生衍射的程度越明显，散射角度越大，产生的干涉条纹间隔越宽。
实验报告光的衍射与干涉实验报告：光的衍射与干涉一、实验目的本次实验的主要目的是深入研究光的衍射与干涉现象，通过实验观察和数据测量，理解光的波动性特征，掌握光的衍射和干涉规律，并能够运用相关理论知识解释实验结果。
二、实验原理（一）光的干涉当两束或多束相干光在空间相遇时，会在某些区域形成稳定的明暗相间的条纹，这就是光的干涉现象。
光的干涉条件是：频率相同、振动方向相同、相位差恒定。
杨氏双缝干涉实验是光干涉现象的经典实验。
假设双缝间距为＄d$，屏到双缝的距离为＄D$，波长为＄＼lambda$，则干涉条纹间距＄＼Delta x ＝＼frac{＼lambda D}｛d}＄。
（二）光的衍射光在传播过程中遇到障碍物或小孔时，会偏离直线传播，在屏幕上形成明暗相间的条纹，这就是光的衍射现象。
夫琅禾费衍射是一种常见的衍射形式。
当平行光通过狭缝时，在远处的屏幕上会出现中央亮纹最宽最亮，两侧条纹宽度逐渐减小且亮度逐渐减弱的衍射条纹。
三、实验仪器氦氖激光器、杨氏双缝干涉装置、衍射光栅、光屏、光具座、测量工具等。
四、实验步骤（一）光的干涉实验1、调整杨氏双缝干涉装置，使双缝平行且竖直，激光器发出的光能够通过双缝。
2、将光屏放置在合适的位置，使干涉条纹清晰地出现在光屏上。
3、测量双缝间距＄d$、屏到双缝的距离＄D$ 以及干涉条纹间距。
4、改变双缝间距或屏到双缝的距离，观察干涉条纹的变化。
（二）光的衍射实验1、打开氦氖激光器，使其发出平行光照射在衍射光栅上。
2、将光屏放置在衍射光栅后方适当距离处，观察衍射条纹。
3、测量衍射条纹的间距和宽度，并记录。
4、更换不同缝宽的衍射光栅，重复上述步骤。
五、实验数据与分析（一）光的干涉实验数据｜实验次数｜双缝间距＄d$ （mm) ｜屏到双缝距离＄D$ （m) ｜干涉条纹间距＄＼Delta x$ （mm) ｜｜｜｜｜｜｜ 1 ｜ 020 ｜ 100 ｜ 100 ｜｜ 2 ｜ 015 ｜ 100 ｜ 133 ｜｜ 3 ｜ 020 ｜ 120 ｜ 120 ｜根据公式＄＼Delta x ＝＼frac{＼lambda D}｛d}＄，计算波长＄＼lambda$。
光的衍射实验报告光是我们生活中常见的现象之一，而光的衍射则是光学中最基础但又十分有趣的实验之一。
本次实验旨在通过光的衍射现象，探究光的性质以及它在不同介质中的行为。
实验一：单缝光的衍射首先，我们将一块薄而小的板子固定在一个黑暗的盒子上，然后通过一狭缝让光线穿过。
在较暗的环境中，我们可以观察到光线的明亮条纹。
这些条纹是由光的衍射产生的，光线经过狭缝后会发生弯曲，从而形成了不同强度的光带。
我们可以进一步观察到，当狭缝变窄时，光线的衍射现象更为明显。
这是因为光线通过较窄的狭缝时，衍射的程度更大，光带的分布更为集中，形成的亮度差异更明显。
实验结果表明，光的衍射现象与光通过的狭缝的宽度密切相关。
实验二：双缝光的衍射接下来我们进行了双缝光的衍射实验。
在前一实验的基础上，我们通过在板子上制作两个狭缝，让光线穿过。
与前一实验相比，双缝衍射实验中，观察到的条纹数量更多，分布更均匀。
这是因为光线通过两个狭缝后会发生相长干涉，产生更多的亮暗条纹。
我们还发现，当两个狭缝的距离变大时，观察到的条纹也随之变宽。
这是由于缝距增大会导致干涉程度减弱，从而导致形成的亮度差异减少。
实验结果提醒我们，双缝光的衍射实验中，缝距的大小会直接影响观察到的条纹宽度。
实验三：衍射光栅为了进一步探究光的衍射，我们进行了衍射光栅实验。
衍射光栅由一系列很多狭缝构成，通过叠加衍射效应，能够产生复杂的光条纹。
与前两个实验相比，衍射光栅实验中的条纹分布更加复杂多样。
当我们改变衍射光栅的狭缝间距时，我们观察到了一些有趣的现象。
当狭缝间距较宽时，观察到的条纹宽度更窄，而当狭缝间距较窄时，观察到的条纹宽度更宽。
这是与狭缝间距与干涉现象的关系密切相关的。
实验结果及思考通过以上实验，我们得出了一些结论。
光的衍射是光线通过狭缝后发生的现象，它和狭缝的宽度、数量以及干涉的程度密切相关。
实验中观察到的光条纹给了我们关于光性质的启示：光既具有粒子的性质又具有波动的性质。
此外，通过实验，我们还可以了解到光在不同介质中的行为。
光的干涉现象实验报告(共9篇)
实验目的：通过光的干涉现象来验证光的波动性，探究干涉现象产生的原因。
实验器材：光源、平行光装置、单色光滤波器、紫外灯、双缝装置、狭缝装置、光屏、显微镜。
实验步骤：
1.将紫外灯和平行光装置置于实验架上，调整高度和角度，使光线尽可能地直。
2.将单色光滤波器置于平行光装置前方，过滤出一定波长的单色光线。
3.将双缝装置置于光源后方，并根据需要调整双缝的间距和大小。
5.将光屏置于狭缝前方，并调整光屏与双缝之间的距离，以便观察干涉条纹的形成情况。
6.使用显微镜观察干涉条纹的形成，并对其进行记录和分析。
实验结果：
在实验中，我们观察到了明暗交替的干涉条纹，这些条纹是光的波动性的明显表现。
通过调整双缝的间距和大小、狭缝的大小和位置以及光屏与双缝之间的距离，我们成功地
观察到了不同形态的干涉条纹，并从中得出了以下结论：
1.两束光线的干涉现象是由于光的波动性而产生的，即光波经过双缝之后会发生衍射
和干涉，并在光屏上产生互相干扰的光波形成明暗交替的条纹。
2.干涉条纹的间距和条纹的明暗程度与光的波长、光的入射角度、双缝的间距和宽度
等因素有关。
3.调整狭缝和双缝之间的距离可以改变干涉条纹的空间分布情况，同时调整狭缝的大
小和位置可以改变干涉条纹的宽度和密度。
4.不同颜色的光线具有不同的波长，因此通过单色光滤波器选择单一波长的光线，也
可以得到不同的干涉条纹。
结论：
通过此次实验，我们进一步加深了对光的波动性的理解，领会到干涉现象产生的实质
以及调整狭缝和双缝的作用和意义，从而更好地认识和掌握光学的基本知识。

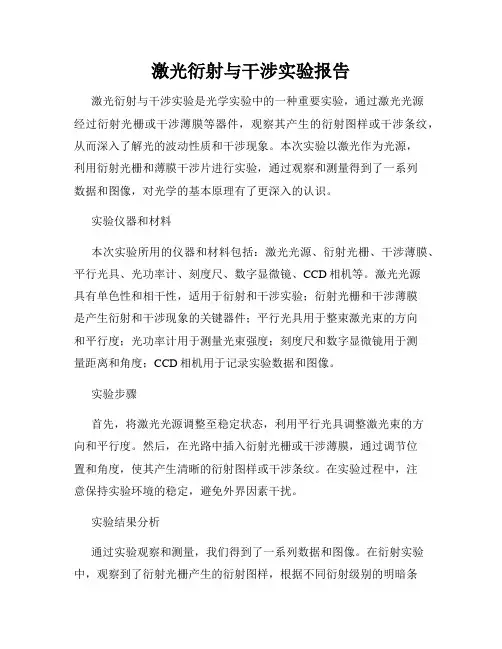

激光衍射与干涉实验报告激光衍射与干涉实验是光学实验中的一种重要实验，通过激光光源经过衍射光栅或干涉薄膜等器件，观察其产生的衍射图样或干涉条纹，从而深入了解光的波动性质和干涉现象。
本次实验以激光作为光源，利用衍射光栅和薄膜干涉片进行实验，通过观察和测量得到了一系列数据和图像，对光学的基本原理有了更深入的认识。
实验仪器和材料本次实验所用的仪器和材料包括：激光光源、衍射光栅、干涉薄膜、平行光具、光功率计、刻度尺、数字显微镜、CCD相机等。
激光光源具有单色性和相干性，适用于衍射和干涉实验；衍射光栅和干涉薄膜是产生衍射和干涉现象的关键器件；平行光具用于整束激光束的方向和平行度；光功率计用于测量光束强度；刻度尺和数字显微镜用于测量距离和角度；CCD相机用于记录实验数据和图像。
实验步骤首先，将激光光源调整至稳定状态，利用平行光具调整激光束的方向和平行度。
然后，在光路中插入衍射光栅或干涉薄膜，通过调节位置和角度，使其产生清晰的衍射图样或干涉条纹。
在实验过程中，注意保持实验环境的稳定，避免外界因素干扰。
实验结果分析通过实验观察和测量，我们得到了一系列数据和图像。
在衍射实验中，观察到了衍射光栅产生的衍射图样，根据不同衍射级别的明暗条纹，可以推导出衍射角和衍射级数的关系。
在干涉实验中，观察到了干涉薄膜产生的干涉条纹，通过测量条纹间距和角度，可以计算出薄膜的厚度和折射率。
结论与展望通过本次激光衍射与干涉实验，我们深入了解了光的波动性质和干涉现象，在实践中加深了对光学理论的理解。
未来，可以进一步探索光学实验的其他方面，拓展光学知识的应用领域，为光学科研和技术发展做出更多贡献。
通过本次实验，我们对激光衍射与干涉实验有了更深入的了解，实验结果也验证了光学理论的重要性和准确性。
希望能够通过实验结果的分析和讨论，进一步促进对光学基础知识的学习和研究，为未来的光学实验和应用提供更为可靠的理论基础。
感谢实验中提供的机会，让我们得以深入探讨光学现象，实践光学实验技术，提高实验操作能力。
光的衍射实验报告光的衍射是一种光波在通过一个小孔或者通过一些物体的边缘时发生的现象，它是光的波动性质的重要证据之一。
在本次实验中，我们将对光的衍射现象进行观察和记录，以便更深入地了解光的特性和行为。
实验材料和方法：1. 实验材料，激光器、狭缝装置、光屏、测量尺等。
2. 实验方法，首先将激光器置于实验台上，调整使其垂直于光屏。
然后在激光器前方放置狭缝装置，通过调整狭缝的宽度和位置，使得光通过狭缝后在光屏上形成衍射条纹。
最后利用测量尺测量衍射条纹的位置和间距。
实验结果：通过实验观察和测量，我们得到了如下结果：1. 当狭缝宽度较小时，衍射条纹较宽，间距较大；当狭缝宽度增大时，衍射条纹变窄，间距减小。
2. 衍射条纹的中央亮条称为中央极大，两侧的暗条纹交替出现，这种现象被称为夫琅禾费现象。
3. 衍射条纹的宽度和间距与波长和狭缝宽度有关，根据夫琅禾费衍射公式，可以计算出波长和狭缝宽度的关系。
实验分析：根据实验结果，我们可以得出以下结论：1. 光的衍射现象是光波的波动性质的重要证据，它表明光具有波动和干涉的特性。
2. 夫琅禾费衍射现象是光的波动性质的重要表现，它揭示了光波在通过小孔或者通过物体边缘时会产生干涉现象。
3. 通过衍射条纹的观察和测量，可以进一步研究光的波长和狭缝宽度的关系，这对于光的波动性质的研究具有重要意义。
结论：本次实验通过观察和测量光的衍射现象，深入探讨了光的波动性质，得到了一些重要的实验结果和结论。
光的衍射现象是光波的波动性质的重要证据之一，它揭示了光波在通过小孔或者通过物体边缘时会产生干涉现象，为光的波动性质的研究提供了重要的实验依据和理论基础。
希望通过本次实验，能够更深入地了解光的特性和行为，为光学领域的研究和应用提供有益的参考和借鉴。

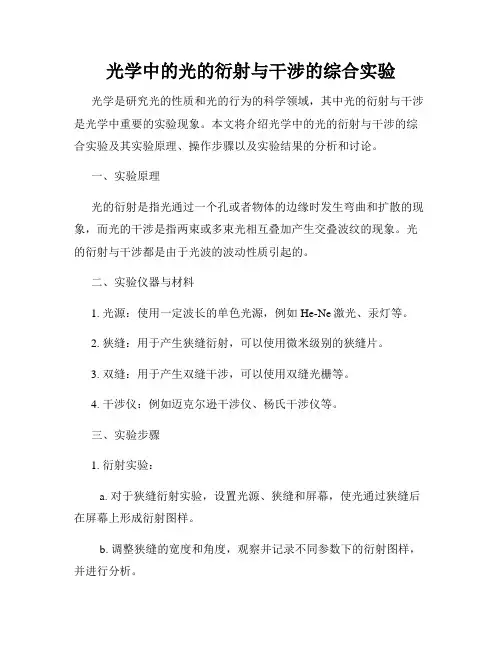

光学中的光的衍射与干涉的综合实验光学是研究光的性质和光的行为的科学领域，其中光的衍射与干涉是光学中重要的实验现象。
本文将介绍光学中的光的衍射与干涉的综合实验及其实验原理、操作步骤以及实验结果的分析和讨论。
一、实验原理光的衍射是指光通过一个孔或者物体的边缘时发生弯曲和扩散的现象，而光的干涉是指两束或多束光相互叠加产生交叠波纹的现象。
光的衍射与干涉都是由于光波的波动性质引起的。
二、实验仪器与材料1. 光源：使用一定波长的单色光源，例如He-Ne激光、汞灯等。
2. 狭缝：用于产生狭缝衍射，可以使用微米级别的狭缝片。
3. 双缝：用于产生双缝干涉，可以使用双缝光栅等。
4. 干涉仪：例如迈克尔逊干涉仪、杨氏干涉仪等。
三、实验步骤1. 衍射实验：a. 对于狭缝衍射实验，设置光源、狭缝和屏幕，使光通过狭缝后在屏幕上形成衍射图样。
b. 调整狭缝的宽度和角度，观察并记录不同参数下的衍射图样，并进行分析。
2. 干涉实验：a. 对于双缝干涉实验，设置光源、双缝和屏幕，使光通过双缝后在屏幕上形成干涉条纹。
b. 调整双缝间距和光源位置，观察并记录不同参数下的干涉条纹，并进行分析。
3. 综合实验：a. 可以将衍射与干涉结合，例如在双缝干涉中引入狭缝衍射，观察衍射与干涉的综合效果。
b. 对于不同的实验条件和参数进行变化，记录实验结果并进行综合分析。
四、实验结果分析与讨论1. 根据实验数据和观察结果，可以绘制衍射图样和干涉条纹图样，并对图样进行分析和解释。
2. 通过实验可以验证波动光学理论中的衍射和干涉现象，并探究光的波动性质和光的传播特性。
3. 实验结果还可以用于计算波长、缝宽等相关参数，从而获得更精确的实验数据。
4. 实验结果还可以通过与理论模型的对比，验证光学理论和模型在描述光的衍射与干涉方面的准确性和适用性。
5. 在综合实验中，可以发现衍射与干涉之间的相互作用效应，加深对光学原理的理解和认识。
本实验综合了光的衍射与干涉两个重要的光学现象，通过实验操作和数据分析，展示了光学中的完整的实验过程和实验结果。
竭诚为您提供优质文档/双击可除光的干涉衍射综合实验报告
篇一：实验报告之仿真(光的干涉与衍射)
大学物理创新性试验
实验项目：单缝﹑双缝﹑多缝衍射现象
仿真实验
专业班级：材料成型及控制工程0903班姓名：曹惠敏学号：09020XX97
目录
1光的衍射2衍射分类3实验现象4仿真模拟5实验总结
光的衍射
光在传播路径中，遇到不透明或透明的障碍物，绕过障碍物，产生偏离直线传播的现象称为光的衍射。
光的衍射现象是光的波动性的重要表现之一.波动在传播过程中,只要其波面受到某种限制,如振幅或相位的突变
等,就必然伴随着衍射的发生.然而,只有当这种限制的空间几何线度与波长大小可以比拟时,其衍射现象才能显著地表现出来.所有光学系统,特别是成像光学系统,一般都将光波限制在一个特定的空间域内,这使得光波的传播过程实际上就是一种衍射过程.因此,研究各种形状的衍射屏在不同实验条件下的衍射特性,对于深刻理解衍射的实质,研究光波在不同光学系统中的传播规律分析复杂图像的空间频谱分布以及改进光学滤波器设计等具有非常重要的意义.
随着计算机技术的飞速发展,计算机仿真已深入各种领域。
光的干涉与衍射既是光学的主要内容,也是人们研究与仿真的热点。
由于光波波长较短,与此相应的复杂形状衍射屏的制作较困难,并且实验过程中对光学系统及环境条件的要求较高.因而在实际的实验操作和观察上存在诸多不便.计算机仿真以其良好的可控性、无破坏、易观察及低成本等优点,为数字化模拟现代光学实验提供了一种极好的手段.本次实验利用mATLAb软件实现对任意形状衍射屏的夫琅禾费衍射实验的计算机仿真。
衍射分类
⒈菲涅尔衍射
菲涅尔衍射：入射光与衍射光不都是平行光的衍射。
惠更斯提出，媒质上波阵面上的各点，都可以看成是发
射子波的波源，其后任意时刻这些子波的包迹，就是该时刻新的波阵面。
菲涅尔充实了惠更斯原理，他提出波前上每个面元都可视为子波的波源，在空间某点p的振动是所有这些子波在该点产生的相干振动的叠加，称为惠更斯－菲涅尔原理。
惠更斯－菲涅尔原理能定性地描述衍射现象中光的传播问题，成为我们解释光的各类衍射现象的理论依据。
2.夫琅禾费衍射
夫琅禾费衍射：入射光与衍射光都是平行光的衍射。
实验装置：
由基础光学可知,任意衍射屏的夫琅禾费衍射可借助两个透镜来实现.,如图1所示，位于透镜L1物方焦平面上的点源s所发出的单色球面光波经L1变换为一束平面光波,照射在衍射屏Ab上.按照平面波理论,衍射屏开口处的波前向各个方向发出次波方向彼此相同的衍射次波经透镜L2会聚到其像方焦平面的同一点pθ上.满足相长干涉条件时,该点为亮点;满足相消干涉时,该点为暗点.所有亮点和暗点的集合构成了该衍射屏的夫琅禾费衍射图样.其次,从傅里叶光学角度,任意衍射屏在单位振幅的单色平面波垂直照射下,其夫琅禾费衍射光场复振幅即衍射屏透射系数的傅里叶变换,而衍射图样实际上就是衍射屏的空间频谱强度分布。
实验现象
通过实验我们得到的衍射图像如下列图像所示：图（1）——圆孔衍射图（2）——单缝衍射图（3）——双缝衍射图（4）——光栅衍射
图（1）图（2）
图（3）图（4）
仿真模拟
1.Flash动画演示
2.计算机仿真
⑴单色光模拟
1)单缝.设狭缝宽度为a,观察屏上点pθ与透镜L2光心连线的方位角为θ,由几何成像理论,此角正好也是相应平面波分量的方位角.若取入射光波长为λ,透镜L2的焦距为f,根据惠更斯-菲涅耳原理[2],可得平面波垂直照射下的单缝夫琅禾费衍射图样的归一化强度为
式中α=πasinθ/λ,I(p0)为衍射图样中心点p0的强度.若取pθ
点到中心点p0的距离为x′,则sinθ=x′/(x′
2+f2)1/2,由此可以得到接收屏上任意位置pθ到中心点p0的距离x′与该的相对光强度之间的关系.
单缝衍射mATLAb程序设计：
clearsumcos=sum(cos(alpha));lam=500e-9;a=1e-3;f=1;x
m=3*lam*f/a;nx=51;
xs=linspace(-xm,xm,nx);np=51;
xp=linspace(0,a,np);fori=1:nxsinphi=xs(i)/f
alpha=2*pi*xp*sinphi/lam;
sumsin=sum(sin(
alpha));b(i)=(sumcos^2+sumsin^2)/np^2;endn=255;
br=(b/max(b))*n;subplot(1,2,1)image(xm,xs,br);color map(bone(n));subplot(1,2,2)plot(b,xs);
篇二：光栅衍射实验报告
4.10光栅的衍射
【实验目的】
(1)进一步熟悉分光计的调整与使用;
(2)学习利用衍射光栅测定光波波长及光栅常数的原理和方法;(3)加深理解光栅衍射公式及其成立条件。
【实验原理】
衍射光栅简称光栅，是利用多缝衍射原理使光发生色散的一种光学元件。
它实际上是一组数目极多、平行等距、紧密排列的等宽狭缝，通常分为透射光栅和平面反射光栅。
透射光栅是用金刚石刻刀在平面玻璃上刻许多平行线制成的，被刻划的线是光栅中不透光的间隙。
而平面反射光栅则是在磨光的硬质合金上刻许多平行线。
实验室中通常使用的光栅。
