DCAP-3000（V2.0D）通用保护测控装置使用说明书北京紫光测控有限公司BEIJING UNISPLENDOUR M&C CO. , LTD目录1 概述 (3)2装置主要功能配置 (3)3装置硬件资源配置 (4)4主要技术指标 (4)4.1 额定参数 (4)4.2 环境条件 (4)4.3 功率消耗 (5)4.4 热稳定性 (5)4.5 测控技术指标 (5)4.6 保护技术指标 (6)4.7 触点容量 (9)4.8 绝缘性能 (9)4.9 抗干扰能力 (9)5装置原理 (10)5.1 装置的构成 (10)5.2 保护原理说明 (10)6菜单及数据表格说明 (22)6.1 实时数据表 (22)6.2保护参数表 (23)6.3 通信数据表格 (29)6.4系统参数表 (32)6.5模拟量校准表 (34)7操作方法 (35)8装置结构及尺寸 (35)9装置原理接线图 (36)10箱后端子接线图 (37)1 概述DCAP3000通用保护测控装置适用于110kV以下电压等级的不接地、经小电阻接地或经消弧线圈接地系统中的线路（进线或馈出线）、部分馈出设备（馈出变或接地变等）的保护及测控。
2 装置主要功能配置3 装置硬件资源配置4 主要技术指标4.1 额定参数交流电压额定值(Un)：线电压：100V，380V；相电压：57.7V，220V交流电流额定值(In)：5A，1A电源频率额定值： 50Hz直流电源额定值： 220V，110V4.2 环境条件环境温度:工作：温度范围 -10～+55℃。
贮存：温度范围 -25～+70℃，在极限值下不施加激励量，装置不出现不可逆变化，温度恢复后，装置能正常工作。
大气压力：80～110KPa（相对海拔高度2Km及以下）相对湿度：最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为25℃，且表面无凝露。
最高温度为40℃时，平均最大相对湿度不大于50%。
4.3 功率消耗交流电压回路：不大于0.5VA/相（额定电压下）交流电流回路：不大于0.75VA/相（额定电流下）直流回路：每个保护箱不大于10W（静态）或15W（动作）4.4 热稳定性长期运行2In，1.5Un短时过载20In，1s瞬时过载峰值50In，10ms4.5 测控技术指标（1）交流工频输入量a) 标称值电压：100V，380V；电流：1A，5A；频率：50 Hz。
DCAP-3000（V2.0D）通用保护测控装置使用说明书北京紫光测控有限公司BEIJING UNISPLENDOUR M&C CO. , LTD目录1 概述 (3)2装置主要功能配置 (3)3装置硬件资源配置 (4)4主要技术指标 (4)4.1 额定参数 (4)4.2 环境条件 (4)4.3 功率消耗 (5)4.4 热稳定性 (5)4.5 测控技术指标 (5)4.6 保护技术指标 (6)4.7 触点容量 (9)4.8 绝缘性能 (9)4.9 抗干扰能力 (9)5装置原理 (10)5.1 装置的构成 (10)5.2 保护原理说明 (10)6菜单及数据表格说明 (22)6.1 实时数据表 (22)6.2保护参数表 (23)6.3 通信数据表格 (29)6.4系统参数表 (32)6.5模拟量校准表 (34)7操作方法 (35)8装置结构及尺寸 (35)9装置原理接线图 (36)10箱后端子接线图 (37)1 概述DCAP3000通用保护测控装置适用于110kV以下电压等级的不接地、经小电阻接地或经消弧线圈接地系统中的线路（进线或馈出线）、部分馈出设备（馈出变或接地变等）的保护及测控。
2 装置主要功能配置3 装置硬件资源配置4 主要技术指标4.1 额定参数交流电压额定值(Un)：线电压：100V，380V；相电压：57.7V，220V交流电流额定值(In)：5A，1A电源频率额定值： 50Hz直流电源额定值： 220V，110V4.2 环境条件环境温度:工作：温度范围 -10～+55℃。
贮存：温度范围 -25～+70℃，在极限值下不施加激励量，装置不出现不可逆变化，温度恢复后，装置能正常工作。
大气压力：80～110KPa（相对海拔高度2Km及以下）相对湿度：最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为25℃，且表面无凝露。
最高温度为40℃时，平均最大相对湿度不大于50%。
4.3 功率消耗交流电压回路：不大于0.5VA/相（额定电压下）交流电流回路：不大于0.75VA/相（额定电流下）直流回路：每个保护箱不大于10W（静态）或15W（动作）4.4 热稳定性长期运行2In，1.5Un短时过载20In，1s瞬时过载峰值50In，10ms4.5 测控技术指标（1）交流工频输入量a) 标称值电压：100V，380V；电流：1A，5A；频率：50 Hz。
前言北京清华紫光测控生产的DCAP-3000系列综合自动化系统是通过部级鉴定，通过国家继电器质量监视检验中心检验的产品，是国家电力部检验和认证的产品，是国家经贸委城乡电网改造中第一批推荐使用的产品。
它代表清华大学在高新技术控制领域的强劲实力，以其先进的技术力量和优质的效劳态度赢得了广阔用户的一致好评，实践也证明，它是一种让广阔用户信赖的产品。
但任何产品在使用过程中是不可防止的要处理一些小故障，给用户带来一些麻烦，为了方便用户能正确、积极的操作及处理我公司产品的问题，我公司针对用户在使用DCAP-3000系列监控保护装置的过程中提出的一些问题和要求进展了罗列和整理，并将在操作和维护中有可能出现的问题进展了分析，制作了本维护手册，以便用户能够更加熟悉地使用该产品。
当然，紫光公司也不会满足现有的状态，在广阔用户的监视下，它一定会取得更加完美的成绩，开发生产出让广阔用户更加信服的产品。
该说明用于操作和维护人员在使用该产品时作为参考资料，如有模棱两可的问题，希望用户尽快和我公司联系，以便能更好的解决问题。
本说明不详之处，敬请各位指出，以便我公司补充。
谢谢！说明：该手册配合技术说明书和补充说明一起使用。
北京清华紫光测控日常维护系统在安装调试完毕后，应该定期对设备进展日常维护，维护的频度根据具体使用条件而定。
日常维护要点包括环境检查、工作状况检查和部件检查及清理等内容。
工作环境包括温度、湿度、干净度等。
温度：环境温度关系到综自系统运行的有效寿命和稳定可靠性；长时间的高温下工作可能导致系统运行的有效寿命大大降低，同时使诸如出口继电器等元器件的性能大大下降。
设备长期运行的温度一般不高于25C°，最低长期运行温度一般不低于-5 C°。
相对湿度：相对湿度影响到系统的绝缘和系统的防护性能。
湿度大直接导致绝缘电阻的降低，同时长时间的相对湿度大将导致线路和元器件受到侵蚀，甚至破坏系统的正常工作状态。
一般长期运行的相对湿度在75%左右。
差动保护（DCAP3040、DCAP3041）定值整定说明说明：三圈变的整定计算原理与二圈变的整定计算原理相同，现以三圈变为例来说明差动保护的整定计算。
1、计算变压器各侧额定一次电流n n n U S i 3/=式中 S n —变压器额定容量（kV A ）（注意：与各侧功率分配无关）U n —该侧额定电压（kV ）2、计算变压器各侧额定二次电流ln /n i K I n jx n ⋅='式中 K jx —该侧CT 接线系数（二次三角形接线K jx =3，星形接线K jx =1）n ln —该侧CT 变比3、计算平衡系数设变压器三侧的平衡系数分别为Kh 、Km 和Kl ，则：（a ）降压变压器：选取高压侧（主电源侧）为基本侧，平衡系数为''=''==nlnh nm nh m h I I K I I K K //11（b ）升压变压器：选取低压侧（主电源侧）为基本侧，平衡系数为1//1=''=''=K I I K I I K nm nl m nhnl h4、保护内部计算用变压器各侧额定二次电流经平衡折算后，保护内部计算用变压器各侧二次电流分别为'='='=ll m m m h h I K I I K I Ih K I 1保护内部计算用各侧额定二次电流分别为：对降压变压器： '='='='='='=nhnl l nl nh nm m nm nhnh h nh I I K I I I K I I I K I对升压变压器： '='='='='='=nlnl l nl nl nm m nm nlnh h nh I I K I I I K I I I K I可见经平衡折算后I nh =I nm =I nl ,即保护内部计算用变压器各侧额定二次电流完全相等，都等于所选的基本侧的额定二次电流。

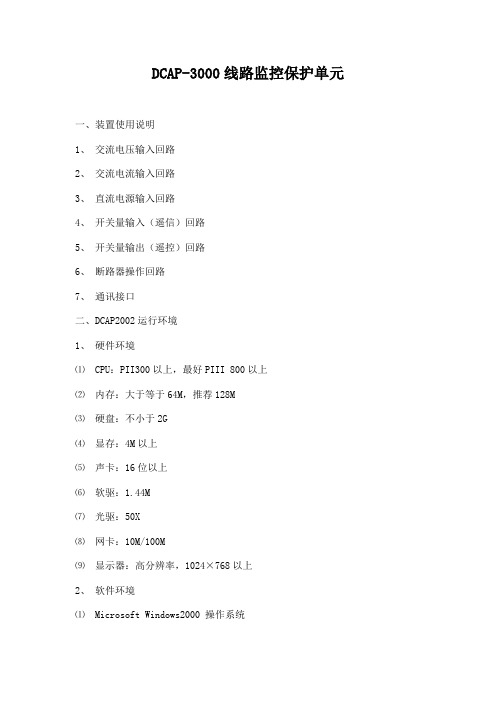

DCAP-3000线路监控保护单元一、装置使用说明1、交流电压输入回路2、交流电流输入回路3、直流电源输入回路4、开关量输入（遥信）回路5、开关量输出（遥控）回路6、断路器操作回路7、通讯接口二、DCAP2002运行环境1、硬件环境⑴ CPU：PII300以上，最好PIII 800以上⑵内存：大于等于64M，推荐128M⑶硬盘：不小于2G⑷显存：4M以上⑸声卡：16位以上⑹软驱：1.44M⑺光驱：50X⑻网卡：10M/100M⑼显示器：高分辨率，1024×768以上2、软件环境⑴ Microsoft Windows2000 操作系统⑵ Microsoft SQL Server 7.0 数据库⑶ Microsoft Excel三、变电站站控层监控系统的特点及组网方案1、站控层后台监控系统完成“五遥”功能即：遥测、遥信、遥控、遥调及遥脉。
2、站控层后台监控系统提供了强大的图形界面和网络通讯工具。
3、站控层后台监控系统负责监控本站内监控保护保护单元及第三方设备，并负责与上级自动化系统和调度端的通讯。
4、站控层后台监控系统可采用如下几种组网方案：⑴单主机方式一台计算机完成综合自动化系统所有的工作，包括数据采集、处理和监视控制等。
一般应用于10kV以下保护装置及第三方智能设备较少的电站。
⑵前置机/后台机方式前置机/后台机方式由一台计算机充当前置机，完成所有的通讯功能，将数据放到实时数据库中。
其它计算机作为后台机，访问前置机以获得实时数据。
所有操作及历史数据在后台机上处理⑶双主机方式主备机方式是所有装置同时接到主、备两台计算机，主机负责与各类设备的通讯，将数据放到实时数据库中，备机从主机读取采集到的数据。
主、备机独立进行数据分析、数据存储和后台操作。
当主机发生异常时，备机自动切换为主机方式运行。
当原主机恢复正常后，作为备机运行，连接到新主机⑷单网多主机单组网方式多机组网方式一般由两台前置机、工作站组、服务器等通过以太网组合起来运行。
用户手册V1.0紫光股份有限公司目 录产品安装指南 (1)硬件连接 (1)软件安装 (2)软件使用说明 (5)从扫描源获取图片 (6)从拍摄仪获取图片 (6)软件高级属性页 (8)开启拍摄时文字识别功能 (9)图像压缩率调整 (9)图像实时预览 (9)全屏模式 (9)文件命名规则设置 (10)连续拍摄 (11)当次文件拍摄列表 (11)导入导出 (11)对已有图片进行OCR识别 (11)将已有图片导出到PDF (13)网络接口访问： (14)多视图浏览 (14)产品安装指南硬件连接本产品由通用串行总线端口﹝USB﹞与计算机连接，由通用串行总线端口﹝USB﹞与计算机连接。
在随机配件中会有USB数据线，将计算机打开，USB数据线的一端连接到拍摄仪产品上的USB接口上，另一端连接到计算机的USB接口，连接完成后，系统会自动找到新的硬件设备。
注意：请确保计算机的USB接口能正常使用，并且是USB2.0接口，否则可能会导致设备不能正常使用。
如果找不到计算机的USB端口，请参阅您计算机的使用手册注意：图片中拍摄仪产品是示意图，具体产品以实物产品为准软件安装您的拍摄仪产品随机附赠光学文字识别软件（TH‐OCR 紫光专业版）、及拍摄仪软件（UNIS CapturePro）等。
所有软件安装至您的计算机大约需要300 MB的硬盘空间。
为了确保足够的安装空间，及您能够扫描和保存较多的图形文件，推荐最低硬盘空间为1 GB。
在附件中会有一张光盘，自动运行光盘后，会弹出安装界面，选择拍摄仪软件进行安装，出现如下界面：选择相应的语言进行安装，默认是中文（简体），然后点击“下一步”，按提示进行操作，一般默认即可。
点击“完成”后，程序会自动弹出“配置Unis CapturePro View片查看器”提示窗口，可以选择使用软件自带的图片查看器作为图片浏览工具，如不使用该查看器作为默认查看器，则直接选择最下面的选项按钮，然后点击确定按钮，安装完成。
DCAP-3000（V2.0D）通用保护测控装置使用说明书北京紫光测控有限公司BEIJING UNISPLENDOUR M&C CO. , LTD目录1 概述 (3)2装置主要功能配置 (3)3装置硬件资源配置 (4)4主要技术指标 (4)4.1 额定参数 (4)4.2 环境条件 (4)4.3 功率消耗 (5)4.4 热稳定性 (5)4.5 测控技术指标 (5)4.6 保护技术指标 (6)4.7 触点容量 (9)4.8 绝缘性能 (9)4.9 抗干扰能力 (9)5装置原理 (10)5.1 装置的构成 (10)5.2 保护原理说明 (10)6菜单及数据表格说明 (22)6.1 实时数据表 (22)6.2保护参数表 (23)6.3 通信数据表格 (29)6.4系统参数表 (32)6.5模拟量校准表 (34)7操作方法 (35)8装置结构及尺寸 (35)9装置原理接线图 (36)10箱后端子接线图 (37)1 概述DCAP3000通用保护测控装置适用于110kV以下电压等级的不接地、经小电阻接地或经消弧线圈接地系统中的线路（进线或馈出线）、部分馈出设备（馈出变或接地变等）的保护及测控。
2 装置主要功能配置名称说明保护三段定时限过流保护（可受方向和复压判据控制）；过流后加速保护（可受复压判据控制）；过负荷保护；过负荷告警；充电保护；反时限过流保护；两段低压保护；过压保护；低周减载；三相多次重合闸，偷跳重合（即不对应重合）；零序过压告警；三段零序过流保护（可受零序电压闭锁）；零序后加速；零序过流告警；两段低压侧零序过流保护；独立的接地选线功能；PT断线、CT断线、控制回路断线、装置失电告警；合闸可检同期、检线路无压、检母线无压或不检；5路非电量保护（重瓦斯、轻瓦斯、高温跳闸、高温告警、压力释放）；4路非电量控制（联跳1、2、3、4）；故障、告警、闭锁、重合闸等事件记录；支持硬压板投退并可灵活整定；2套保护定值及保护投退；故障录波。
遥测量三相相电压，三相线电压，零序电压，同期电压；三相电流，零序电流；有功、无功，零序有功、零序无功，功率因数；频率、线路侧同期电压频率；有功电度、无功电度；温度；基波及2～17次谐波。
遥信量可检测12路遥信量，遥信变位信息及同时产生的SOE可上传给主机。
遥控量可接受并执行主机的遥控命令，遥控出口可整定。
当地报告记录故障告警记录。
变位报告记录。
操作记录。
对时功能主机软件对时GPS对时数据的掉电保存录波数据、故障告警记录、变位记录、操作记录等保存在有备用电池支持的RAM中，在装置掉电时数据不会丢失。
保护或控制参数保存在EEPROM中，在装置掉电或电池耗尽时数据不会丢失。
其它测量量显示方式：“一次值/二次值”可选择；电度测量方式：“脉冲方式/计算方式”可选择。
3 装置硬件资源配置名称数量说明装置工作电源 1 可以是DC220V或DC110V，在订货时须注明。
