电机防护等级最新版本

电机外壳防护分级自 1985-10-1 起执行本标准适用于旋转电机外壳的防护分级。

本标准规定了电机外壳对以下两种防护的各个等级的含义、标志方法和试验考核要求：第一种防护：防止人体触及或接近壳内带电部分和触及壳内转动部件(光滑的旋转轴和类似部件除外)，以及防止固体异物进入电机。

第二种防护：防止由于电机进水而引起的有害影响。

本标准仅考虑在各个方面均符合设计规定的外壳，在正常的使用条件下，外壳的材料和加工工艺应能保证其性能符合本标准的要求。

仅为人身安全而设置在外壳周围的栏栅应不算作外壳的一部分。

本标准不规定电机防止机械损害或潮湿(由凝露所引起的)、腐蚀性气体、霉菌、虫害等条件下的防护等级；也不规定电机在爆炸气体环境中运行的防护等级。

本标准等效采用国际标准IEC 34—5，与国际标准IEC 34—5小的技术差异是删去“电机常用的防护等级”条款及其附录A，并对试验规定为型式试验增加了补充规定。

1代号表示防护等级的代号由表征字母“IP”及附加在后的两个表征数字组成。

第一位数字表示第一种防护的各个等级，第二位数字则表示第二种防护的各个等级。

数字的含义见表1和表2。

表1第一位表征数字表示的防护等级注：①本表中“简述”一栏不作为防护型式的规定。

②第一位表征数字为1至4的电机所能防止的固体异物，系包括形状规则或不规则的物体，其3个相互垂直的尺寸均超过“定义”栏中的相应规定数值。

③第5级防尘是一般的防尘，当尘的颗烂大小，纤维状或烂状已作规定时，试验条件应由制造厂和用户协商确定。

表2 第二位表征数学表示的防护等级注：本表中“简述”一栏不作为防护型式的规定。

采用说明：将国际标准I E C 34－5(1981)《旋转电机外壳防护分级》(第二版)的“适用范围和目的”两条合并为“引言”部分，不加标题和编号，并在条文叙述顺序上作了编辑性修改。

1.1 单个表征数字当只需用一个表征数字表示某一防护等级时，被省略的数字应以字母“X”代替，例如IPX5或IP2X。

电动机防护等级标准
电动机防护等级标准分为两大类：
第一类是防止人体接触及运动部分，具体分为6个等级：●0级：无防护，没有专门的防护。

●1级：能防止直径大于50mm的固体异物进入壳内，能防止人体
的某一大面积部分（如手）偶然或意外地触及壳内带电或运动部分，但不能防止有意识地接近这些部分。

●2级：能防止直径大于12mm的固体异物进入电机工作区域或运
动部分。

●3级：能防止直径大于2.5mm的固体异物进入电机工作区域或运
动部分。

●4级：能防止直径大于1mm的固体异物进入电机工作区域或运动
部分。

●5级：防尘，能防止大量灰尘进入电机工作区域，注意，并不能
完全防止灰尘进入，只能保证灰尘进入量不足以影响电机正常运行工作。

●6级：尘密，能完全防止灰尘进入电机，更好的保证了电机的运
行和寿命。

第二类是防止水进入电机内部，具体分为8个等级：
●0级：无防护。

●2级：能防止150度的滴水不对电机造成有害影响。

●3级：能防止600度的滴水不对电机造成有害影响，也就是淋水
不会对电机造成影响。

●4级：能防止溅水对电机无有害影响。

●5级：能防止喷射水对电机无有害影响。

●6级：能防止海水海浪或强力喷水对电机无有害影响。

●7级：能防止浸水状态下对电机无有害影响。

●8级：能防止在一定压力下浸水对电机无有害影响。

以上是电动机防护等级标准的分类及具体内容。

在选择和使用电动机时，请遵循相关标准和规定，以确保电动机的安全和正常运行。

国产电机防护等级标准是指电机的主体外壳防护等级，由IP代码表示。

IP代码是将产品依其防尘、防止外物侵入、防水、防爆、防尘放水等级以及防腐蚀等性能进行分级的一种表示方法。

电机的防护等级通常分为以下几种：IP11：表示电机能够防止大于50mm的固体异物进入壳内，具有专门的防护措施。

IP21：表示电机能够防止直径大于12mm的固体异物进入壳内。

IP22：表示电机能够防止大于1mm的固体异物进入壳内。

IP23：表示电机能够防止大于1mm的固体异物进入壳内，并能够防止水滴进入壳内。

IP44：表示电机能够防止大于1mm的固体异物进入壳内，并能够防止水滴进入壳内，同时具有防爆和防腐蚀性能。

IP54：表示电机能够防止大于1mm的固体异物进入壳内，并能够防止水滴进入壳内，同时具有防爆和防腐蚀性能，并且具有防水和防尘性能。

请注意，对于具体的电机产品，其防护等级可能因制造商、型号、设计等因素而有所不同。

在选择和使用电机时，请务必参照产品说明书或咨询专业人士以获取准确的信息和指导。

01电机防护等级（第一位数字）的分级和定义防护等级（第一位数字）简称定义020 无防护没有专门的防护031 防护大于50mm的固体能防止直径大于50mm的固体异物进入壳内。

能防止人体的某一大面积部分（如手）偶然或意外地触及壳内带电或运动部分，但不能防止有意识地接近这些部分042 防护大于12mm的固体能防止直径大于12mm的固体异物进入壳内。

能防止手指触及壳内带电或运动部分①053 防护大于2.5mm的固体能防止直径大于2.5mm的固体异物进入壳内。

能防止厚度或直径大于2.5mm的工具、金属线等触及壳内带电或运动部分①②064 防护大于1mm的固体能防止直径大于1mm的固体异物进入壳内。

能防止直径或厚度大于1mm的导线或片条触及壳内带电或运转部分①②075 防尘能防止灰尘进入达到影响产品正常运行的程度，完全防止触及壳内带电或运动部分。

086 尘密能完全防止灰尘进入壳内，完全防止触及壳内带电或运动部分①?①对用同轴外风扇冷却的电机，风扇的防护应能防止其风叶或轮辐被手触及，在出风口，手插入时，其直径为50mm的护板不能通过。

②不包括泄水孔，泄水孔应不低于2级的规定。

09电机防护等级（第二位数字）的分级和定义防护等级(第二位数字) 简称定? ?? ???义100 无防护没有专门的防护111 防滴垂直的滴水应不能直接进入电机内部122 15o防滴与铅垂线成15o角范围内的滴水，应不能直接进入电机内部133 防淋水与铅垂线成60O角范围内的淋水，应不能直接进入电机内部144 防溅任何方向的溅水对电机应无有害的影响155 防喷水任何方向的喷水对电机应无有害的影响166 防海浪17或强加喷水猛烈的海浪或强力的喷水对电机应无有害影响187 浸水电机在规定的压力和时间下浸在水中，其进水量应无有害影响198 潜水电机在规定的压力下长时间浸在水中，其进水量应无有害影响?电机最常用的防护等级有IP11、IP21、IP22、IP23、IP44、IP54、IP55等。

IP防护等级标准---GB4208-1993IP防护等级的意义 - [专业知识]Tag: 相关知识IP防护IP（国际防护标准）是一个由DIN VDE 0470和DIN 40 050定义的术语。

这些标准给出了在额定电压不超过72.5KV时电器设备外壳的防护等级分类。

具体内容如下：1. 人身保护。

2. 电器设备的保护，防止固态物质包括粉尘的进入。

3. 电器设备的保护，防止水对设备造成的损害。

请不要理解为防腐。

按照IEC60529的划分，如下：海拔高度修正系数点击次数：270 发布时间：2007年1月29日海拔高度高于海平面的防护区，海拔高度修正系数Kc等于本规范附表07.5.1中的修正系数Ko；海拔高度低于海平面的防护区，海拔高度修正系数Kc等于本规范附表07.5.1中的修正系数Ko的倒数；修正系数Ko也可由下式计算：式中Ko ：修正系数；H ：海拔高度(m)。

海拔高度(m) 大气压力(Pa) 修正系数(K o)0 300 600 900 1200 1500 1800 2100 1.013×1050.978×1050.943×1050.910×1050.877×1050.845×1050.815×1050.785×1051.0000.9640.9300.8960.8640.8300.8020.772插入资料：电动机的绝缘等级分类：电机的绝缘等级是按照采用的绝缘材料的耐热等级来分的，一般分为5级：1、A级105度2、E级120度3、B级130度4、F级155度5、H级180度中级电工理论知识试题一、单项选择题。

请将正确答案的代号填入括号中（共30题，每题1分，共30分）1.在正弦交流电阻电路中，正确反映电流电压之间的关系式是（）。

A、i=U/RB、i=Um/R C、i=u/R2.在理想电感元件的正弦交流电路中，正确反映电流电压的关系式为（）。

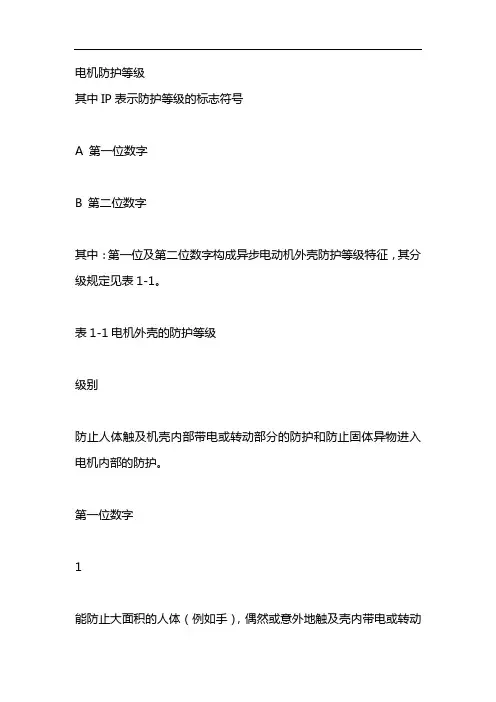

电机防护等级其中IP表示防护等级的标志符号A 第一位数字B 第二位数字其中：第一位及第二位数字构成异步电动机外壳防护等级特征，其分级规定见表1-1。

表1-1电机外壳的防护等级级别防止人体触及机壳内部带电或转动部分的防护和防止固体异物进入电机内部的防护。

第一位数字1能防止大面积的人体（例如手），偶然或意外地触及壳内带电或转动部分。

能防止直径大于50㎜的大固体异物进入壳内。

2能防止手指触及壳内带电或转动部分。

能防止直径大于12㎜的小固体异物进入壳内。

3防止人体触及机壳内部带电或转动部分的防护和防止固体异物进入电机内部的防护。

4能防止厚度大于1㎜的工具，金属线或类似的物体触及壳内带电或转动部分。

能防止直径大于1㎜的小固体异物进入壳内。

5完全防止触及壳内带电或转动部分。

能防止积尘达有害程度，虽不能完全防止灰尘进入，但灰尘进入的数量不足以妨碍电机良好地运行。

级别防止水进入电机达有害程度的防护。

第二位数字1垂直的滴水对电机无有害的影响。

2与垂线成15度角范围内的滴水对电机无有害的影响。

3与沿垂线成60度角或小于60度角的滴水对电机无有害的影响。

4任何方向的溅水对电机无有害的影响。

5任何方向的喷水对电机无有害的影响6经受猛烈的海浪后，无有害数量的海水进入电机内部。

7当电机在规定的压力和时间条件下浸入水中，电机的进水不达到有害的数量。

8当电机在规定的压力和浸水时间内不限地浸入水中，电机的进水不达到有害的数量。

电机外壳防护分级GB 4942.1-85 发布时间:1985-2-9本标准适用于旋转电机外壳的防护分级。

本标准规定了电机外壳对以下两种防护的各个等级的含义、标志方法和试验考核要求： 第一种防护：防止人体触及或接近壳内带电部分和触及壳内转动部件(光滑的旋转轴和类似部件除 外)，以及防止固体异物进入电机。

第二种防护：防止由于电机进水而引起的有害影响。

本标准仅考虑在各个方面均符合设计规定的外壳，在正常的使用条件下，外壳的材料和加工工艺应 能保证其性能符合本标准的要求。

仅为人身安全而设置在外壳周围的栏栅应不算作外壳的一部分。

本标准不规定电机防止机械损害或潮湿(由凝露所引起的)、腐蚀性气体、霉菌、虫害等条件下的防 护等级；也不规定电机在爆炸气体环境中运行的防护等级。

本标准等效采用国际标准 IEC 34—5，与国际标准 I E C 34—5 小的技术差导是删去“电机常用的 防护等级”条款及其附录 A，并对试验规定为型式试验增加了补充规定。

1 代号 表示防护等级的代号由表征字母“IP”及附加在后的两个表征数字组成。

第一位数字表示第一种防 护的各个等级，第二位数字则表示第二种防护的各个等级。

数字的含义见表 1。

由华东公司总师办收集整理，仅供内部使用，请勿复制传播。

1表 1 第一位表征数字表示的防护等级采用说明：将国际标准 I E C 34－5(1981)《旋转电机外壳防护分级》(第二版)的“适用范围和目的”两条合 并为“引言”部分，不加标题和编号，并在条文叙述顺序上作了编辑性修改。

1.1 单个表征数字 当只需用一个表征数字表示某一防护等级时， 被省略的数字应以字母“X”代替， 例如 IPX5 或 IP2X。

1.2 补充字母 当防护的内容有所增加，可用补充字母来表示。

1.2.1 数字后的字母 对具有特殊应用的电机(如安装在船舶甲板上的开路冷却电机，在停机时进出风口都是关闭的)，数 字后可加一字母以表示为防止进水而引起有害影响的试验是在电机静止(用字母 S)还是在运转(用字 母 M)的状态下进行。

一、电机防爆等级由3部分构成二、1 在爆炸性气体区域0区、1区、2区不同电气设备使用安全级别的划分;如旋转电机选型分为隔爆型代号d、正压型p、增安型e、无火花型n三、2气体或蒸气爆炸性混合物等级的划分,分为ⅡA、ⅡB、ⅡC三种,这些等级的划分主要是依照最大试验安全间隙MESG或最小点燃电流MICR来区分的;四、3引燃某种介质的温度分组的划分;主要分为T1－450℃＜T、T2－300＜T≤ 450℃、 T3－200＜T≤300℃、 T4－135＜T≤200℃、 T5－100＜T≤135 、 T6－85＜T≤100℃. 五、详情请参考爆炸和火灾危险环境电力装置设计规范GB50058－92六、七、make001 2008-02-04 16:43八、爆炸的概念九、爆炸是物质从一种状态,经过物理或化学变化,突然变成另一种状态,并放出巨大的能量;急剧速度释放的能量,将使周围的物体遭受到猛烈的冲击和破坏;十、爆炸必须具备的三个条件：十一、1爆炸性物质：能与氧气空气反应的物质,包括气体、液体和固体;气体：氢气,乙炔,甲烷等；液体：酒精,汽油；固体：粉尘,纤维粉尘等;2 氧气：空气;3 点燃源：包括明火、电气火花、机械火花、静电火花、高温、化学反应、光能等;十二、为什么要防爆十三、易爆物质：很多生产场所都会产生某些可燃性物质;煤矿井下约有三分之二的场所有存在爆炸性物质；化学工业中,约有80%以上的生产车间区域存在爆炸性物质;氧气：空气中的氧气是无处不在的;点燃源：在生产过程中大量使用电气仪表,各种磨擦的电火花、机械磨损火花、静电火花、高温等不可避免,尤其当仪表、电气发生故障时;十四、客观上很多工业现场满足爆炸条件;当爆炸性物质与氧气的混合浓度处于爆炸极限范围内时,若存在爆炸源,将会发生爆炸;因此采取防爆就显得很必要了;十五、仪表防爆的原理十六、危险场所危险性划分：十七、爆炸性物质区域定义中国标准北美标准十八、0 区：气体CLASS Ⅰ在正常情况下 , 爆炸性气体混合物连续或长时间存在的场所十九、1 区：在正常情况下爆炸性气体混合物有可能出现的场所 1 区二十、2 区：在正常情况下爆炸性气体混合物不可能出现 , 仅仅在不正常情况下 , 偶尔或短时间出现的场所二十一、10 区：粉尘或纤维CLASS Ⅱ/Ⅲ在正常情况下 , 爆炸性粉尘或可燃纤维与空气的混合物可能连续 , 短时间频繁地出现或长时间存在的场所二十二、11 区：在正常情况下 , 爆炸性粉尘或可燃纤维与空气的混合物不能出现 , 仅仅在不正常情况下 , 偶尔或短时间出现的场所二十三、防爆方法对危险场所的适用性：二十四、序号防爆型式代号国家标准防爆措施适用区域二十五、1 隔爆型 d 隔离存在的点火源 Zone1,Zone2二十六、2 增安型 e 设法防止产生点火源 Zone1,Zone2二十七、3 本安型 ia 限制点火源的能量 Zone0-2二十八、本安型 ib 限制点火源的能量 Zone1,Zone2二十九、4 正压型 p 危险物质与点火源隔开 Zone1,Zone2三十、5 充油型 o 危险物质与点火源隔开 Zone1,Zone2三十一、6 充砂型 q 危险物质与点火源隔开 Zone1,Zone2三十二、7 无火花型 n 设法防止产生点火源 Zone2三十三、8 浇封型 m 设法防止产生点火源 Zone1,Zone2三十四、9 气密型 h 设法防止产生点火源 Zone1,Zone2三十五、防爆对危险场所的适用性：三十六、爆炸性危险气体分类三十七、根据可能引爆的最小火花能量,我国和欧洲及世界上大部分国家和地区将爆炸性气体分为四个危险等级,如下表：三十八、工况类别气体分类代表性气体最小引爆火花能量三十九、矿井下Ⅰ甲烷四十、矿井外的工厂ⅡA 丙烷四十一、ⅡB 乙烯四十二、ⅡC 氢气四十三、美国和加拿大首先将散布在空气中的爆炸性物体分成三个CLASS类别：CLASSⅠ气体和蒸气；CLASS Ⅱ尘埃；CLASS Ⅲ纤维; 然后再将气体和尘埃分成 Group组：四十四、组名代表性气体或尘埃四十五、A 乙炔四十六、B 氢气四十七、C 乙烯四十八、D 丙烷四十九、E 金属尘埃五十、F 煤炭尘埃五十一、G 谷物尘埃五十二、气体温度组别划分：五十三、温度组别安全的物体表面温度常见爆炸性气体五十四、T1 ≤ 450℃氢气、丙烯腈等 46 种五十五、T2 ≤ 300℃乙炔、乙烯等 47 种五十六、T3 ≤ 200℃汽油、丁烯醛等 36 种五十七、T4 ≤ 135℃乙醛、四氟乙烯等 6 种五十八、T5 ≤ 100℃二硫化碳五十九、T6 ≤ 85℃硝酸乙酯和亚硝酸乙酯六十、仪表的防爆标志六十一、ExiaⅡC T6 的含义：六十二、标志内容符号含义六十三、防爆声明 Ex 符合某种防爆标准,如我国的国家标准六十四、防爆方式 ia 采用 ia 级本质安全防爆方法,可安装在 0 区六十五、气体类别ⅡC 被允许涉及ⅡC 类爆炸性气体六十六、温度组别 T6 仪表表面温度不超过 85℃六十七、ExiaⅡC 的含义六十八、标志内容符号含义六十九、防爆声明 Ex 符合欧洲防爆标准七十、防爆方式 ia 采用 ia 级本质安全防爆方法,可安装在 0 区七十一、气体类别ⅡC 被允许涉及ⅡC 类爆炸性气体七十二、注：该标志中无温度组别项 , 说明该仪表不与爆炸性气体直接接触七十三、防爆术语：七十四、七十五、有关防爆术语及标准七十六、安全栅安全参数定义：七十七、8226; 安全栅最高允许电压： Um七十八、保证安全栅本安端的本安性能,允许非本安端可能输入的最高电压七十九、8226; 安全栅最高开路电压： Uoc八十、在最高允许电压范围内本安端开路时电压最大值八十一、8226; 安全栅最大短路电流： Isc八十二、在最高允许电压范围内本安端短路时的电流最大值八十三、8226; 安全栅允许分布电容： Ca八十四、保证本质安全性能情况下本安端最大允许外接电容八十五、8226; 安全栅允许分布电感： La八十六、保证本质安全性能情况下本安端最大允许外接电感八十七、防爆标志格式说明：八十八、将工厂或矿区的爆炸危险介质,按其引燃能量,最小点燃温度以及现场爆炸性危险气体存在的时间周期进行科学分类分级,以确定现场防爆设备的防爆标志和防爆形式;八十九、防爆标志格式：九十、Ex ia ⅡC T4九十一、防爆标记防爆等级气体组别温度组别九十二、防爆等级说明：九十三、ia 等级：在正常工作、一个故障和二个故障时均不能点燃爆炸性气体混合物的电气设备;九十四、正常工作时,安全系数为；九十五、一个故障时,安全系数为；九十六、二个故障时,安全系数为 ;九十七、注：有火花的触点须加隔爆外壳、气密外壳或加倍提高安全系数;九十八、ib 等级 :九十九、在正常工作和一个故障时不能点燃爆炸性气体混合物的电气设备;一○○、正常工作时,安全系数为；一个故障时,安全系数为;一○一、正常工作时,有火花的触点须加隔爆外壳或气密外壳保护,并且有故障自显示的措施,一个故障时安全系数为;二、IP防护等级IPINTERNATIONAL PROTECTION防护等级系统是由IECINTERNATIONAL ELECTROTECHNICAL COMMISSION所起草的;将灯具依起防尘防湿之特性加以分级;这里所指的外物含工具,人的手指等均不可接触到灯具内之带电部分,以免触电;IP防护等级是由两个数字所组成,第一个数字表示灯具离尘、防止外物侵入的等级,第二个数字表示灯具防湿气、防水侵入的密闭程度,数字越大表示其防护等级越高,两个标示数字所表示的防护等级如表一及表二;第一个标示特性号码数字所指示的防护程度第一个标示数字防护等级定义0 没有防护对外界的人或无特殊防护1 防止大于50mm的固体物侵入防止人体如手掌因意外而接触到灯具内部的零件;防止较大尺寸直径大于50mm的外物侵入2 防止大于12mm的固体物侵入防止人的手指接触到灯具内部的零件防止中等尺寸直径大于 12mm外物侵入;3 防止大于的固体物侵入防止直径或厚度大于的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件;4 防止大于的固体物侵入防止直径或厚度大于的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件;5 防尘完全防止外物侵入,虽不能完全防止灰尘进入,但侵入的灰尘量并不会影响灯具的正常工作;6 防尘完全防止外物侵入,且可完全防止灰尘进入;第二个标示特性号码数字所指示的防护程度第二个标示数字防护等级定义0 没有防护没有防护1 防止滴水侵入垂直滴下的水滴如凝结水对灯具不会造成有害影响;2 倾斜15度时仍可防止滴水侵入当灯具由垂直倾斜至15度时,滴水对灯具不会造成有害影响3 防止喷洒的水侵入防雨,或防止与垂直的夹角小于60度的方向所喷洒的水进入灯具造成损害;4 防止飞溅的水侵入防止个方向飞溅而来的水进入灯具造成损害;5 防止喷射的水侵入防止来自各方向喷嘴射出的水进入灯具内造成损害;6 防止大浪的侵入装设于甲板上的灯具,防止因大浪的侵袭而进入造成损坏;7 防止浸水时水的侵入灯具浸在水中一定时间或水压在一定的标准以下能确保不因进水而造成损坏;8 防止沉没时水的侵入灯具无限期的沉没在指定水压的状况下,能确保不因进水而造成损坏;三、电机的绝缘等级电动机的绝缘等级是指其所用绝缘材料的耐热等级,分A、E、B、F、H级;允许温升是指电动机的温度与周围环境温度相比升高的限度;绝缘的温度等级 A级 E级 B级 F级 H级最高允许温度℃ 105 120 130 155 180绕组温升限值K 60 75 80 100 125性能参考温度℃ 80 95 100 120 145电机绝缘等级划分依据是按电动机所用绝缘材料的允许极限温度划分的;有Y、A、E、B、F、H、C等几个等级,各级的允许极限温度如下表;所谓允许极限温度是指电机绝缘材料的允许最高工作温度,它反应绝缘材料的耐热性能;绝缘材料按耐热能力分为 Y、A、E、B、F、H、C 7个等级,其极限工作温度分别为90、105、120、130、155、180℃、及180℃以上;。

电机的绝缘等级和防护等级划分一.绝缘等级电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。

允许温升是指电动机的温度与周围环境温度相比升高的限度。

绝缘的温度等级 A级 E级 B级 F级 H级最高允许温度（℃） 105 120 130 155 180绕组温升限值（K） 60 75 80 100 125性能参考温度（℃） 80 95 100 120 145在发电机等电气设备中，绝缘材料是最为薄弱的环节。

绝缘材料尤其容易受到高温的影响而加速老化并损坏。

不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。

因此一般的电气设备都规定其工作的最高温度。

人们根据不同绝缘材料耐受高温的能力对其规定了7个允许的最高温度，按照温度大小排列分别为：Y、A、E、B、F、H和C。

它们的允许工作温度分别为：90、105、120、130、155、180和180℃以上。

因此，B级绝缘说明的是该发电机采用的绝缘耐热温度为130℃。

使用者在发电机工作时应该保证不使发电机绝缘材料超过该温度才能保证发电机正常工作。

绝缘等级为B级的绝缘材料，主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的。

二.防护等级1. 电机外壳防护等级GB4942.1-85《电机外壳防护分级》；IEC34-5第一种防护：防止人体触及或接近壳内带电部分和触及壳内转动部件（光滑的旋转轴和类似部件除外），以及防止固体异物进入电机。

第二种防护：防止由于电机进水而引起的有害影响。

代号IP xx，含义见下表。

第一位表征数字第一位表征数字防护等级简述含义0 无防护电机无专门防护1 防护大于50mm固体电机能防止大面积的人体（如手）偶然或意外地触及或接近壳内带电或转动部件（但不能防止故意接触）能防止直径大于50mm的固体异物进入壳体2 防护大于12mm固体电机能防止手指或长度不超过80mm的类似物体触及或接近壳内带电或转动部件能防止直径大于12mm的固体异物进入壳体3 防护大于2.5mm固体电机能防止直径大于2.5mm的工具或导线触及或接近壳内带电或转动部件能防止直径大于2.5mm的固体异物进入壳体4 防护大于1mm固体电机能防止直径或厚度大于1mm的导线或片条触及或接近壳内带电或转动部件能防止直径大于1mm的固体异物进入壳体5 防尘电机能防止触及或接近壳内带电或转动部件进尘量不足以影响电机的正常运行6 尘密完全防止外物侵入，且可完全防止灰尘进入第二位表征数字第二位表征数字防护等级简述含义0 无防护电机无专门防护1 防滴电机垂直滴水应无有害影响2 15°防滴电机当电机从正常位置向任何方向倾斜15°以内任一角度时，垂直滴水应无有害影响3 防淋水电机与垂直线成60°角范围内的淋水无有害影响4 防溅水电机承受任何方向的溅水无有害影响5 防喷水电机承受任何方向的喷水无有害影响6 防海浪电机承受猛烈的海浪冲击或强烈喷水时，电机的进水量应不达到有害的程度7 防浸水电机当电机浸如规定压力的水中经规定的时间后，电机的进水量应不达到有害的程度8 潜水电机电机在制造厂规定的条件下能长期潜水。
