电机防护等级

电机的绝缘等级和防护等级划分一.绝缘等级电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。

允许温升是指电动机的温度与周围环境温度相比升高的限度。

绝缘的温度等级 A级 E级 B级 F级 H级最高允许温度（℃） 105 120 130 155 180绕组温升限值（K） 60 75 80 100 125性能参考温度（℃） 80 95 100 120 145在发电机等电气设备中，绝缘材料是最为薄弱的环节。

绝缘材料尤其容易受到高温的影响而加速老化并损坏。

不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。

因此一般的电气设备都规定其工作的最高温度。

人们根据不同绝缘材料耐受高温的能力对其规定了7个允许的最高温度，按照温度大小排列分别为：Y、A、E、B、F、H和C。

它们的允许工作温度分别为：90、105、120、130、155、180和180℃以上。

因此，B级绝缘说明的是该发电机采用的绝缘耐热温度为130℃。

使用者在发电机工作时应该保证不使发电机绝缘材料超过该温度才能保证发电机正常工作。

绝缘等级为B级的绝缘材料，主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的。

二.防护等级1. 电机外壳防护等级GB4942.1-85《电机外壳防护分级》；IEC34-5第一种防护：防止人体触及或接近壳内带电部分和触及壳内转动部件（光滑的旋转轴和类似部件除外），以及防止固体异物进入电机。

第二种防护：防止由于电机进水而引起的有害影响。

代号IP xx，含义见下表。

第一位表征数字第一位表征数字防护等级简述含义0 无防护电机无专门防护1 防护大于50mm固体电机能防止大面积的人体（如手）偶然或意外地触及或接近壳内带电或转动部件（但不能防止故意接触）能防止直径大于50mm的固体异物进入壳体2 防护大于12mm固体电机能防止手指或长度不超过80mm的类似物体触及或接近壳内带电或转动部件能防止直径大于12mm的固体异物进入壳体3 防护大于2.5mm固体电机能防止直径大于2.5mm的工具或导线触及或接近壳内带电或转动部件能防止直径大于2.5mm的固体异物进入壳体4 防护大于1mm固体电机能防止直径或厚度大于1mm的导线或片条触及或接近壳内带电或转动部件能防止直径大于1mm的固体异物进入壳体5 防尘电机能防止触及或接近壳内带电或转动部件进尘量不足以影响电机的正常运行6 尘密完全防止外物侵入，且可完全防止灰尘进入第二位表征数字第二位表征数字防护等级简述含义0 无防护电机无专门防护1 防滴电机垂直滴水应无有害影响2 15°防滴电机当电机从正常位置向任何方向倾斜15°以内任一角度时，垂直滴水应无有害影响3 防淋水电机与垂直线成60°角范围内的淋水无有害影响4 防溅水电机承受任何方向的溅水无有害影响5 防喷水电机承受任何方向的喷水无有害影响6 防海浪电机承受猛烈的海浪冲击或强烈喷水时，电机的进水量应不达到有害的程度7 防浸水电机当电机浸如规定压力的水中经规定的时间后，电机的进水量应不达到有害的程度8 潜水电机电机在制造厂规定的条件下能长期潜水。

防爆等级可能发生爆炸的环境。

（如：可燃性气体，粉尘环境，炼油、石化厂，加油站、加气站等），爆炸性气体环境大气条件下，气体、蒸汽或雾状的可燃物质与空气构成的混合物，在该混合物中点燃后，燃烧将传遍整个未燃混合物的。

（如：CH4,C2H2,C2H4,NH3,CO,C2H5OH等）中文名防爆等级外文名Explosion proof grade温度组别T1-T6防爆等级Ex(ia)ⅡC T4目录.1.▪.▪.▪.2.3.4.▪.▪.▪.▪.▪.5.6.▪.▪防爆等级概览防爆等级说法防爆设备定义：在规定条件下不会引起周围爆炸性环境点燃的。

分为两类Ⅰ类：煤矿井下电气设备；Ⅱ类：除煤矿、井下之外的所有其他爆炸性气体环境用电气。

Ⅱ类又可分为ⅡA、ⅡB、ⅡC类,标志ⅡB的设备可适用于ⅡA设备的使用条件；ⅡC 可适用于ⅡA、ⅡB的使用条件。

Ⅲ类：除煤矿以外的爆炸性粉尘环境电气设备。

ⅢA类：可燃性飞絮；ⅢB类：非导电性粉尘；ⅢC类：导电性粉尘。

最高表面温度：电气设备在规定范围内的最不利运行条件下工作时，可能引起周围爆炸性环境点燃的电气设备任何部件所达到的最高温度。

最高表面温度应低于可燃温度。

例如：防爆传感器环境的爆炸性气体的点燃温度为100℃，那么传感器在最恶劣的工作状态下，其任何部件的最高表面温度应低于100℃。

温度组别爆炸性环境用电气设备按其最高表面温度划分为T1-T6组别T1 T2 T3 T4 T5 T6 450 ℃300 ℃200℃135 ℃100 ℃85℃防爆标准1、IEC / CENELEC / EUrOPE及NORTH AMERICA / FM标准为经常选用，而CANADA / CSA标准几乎在中国不使用。

例：CENELEC: Eex de/Eex d ib IIC T2-T6FM: NI/I/Z/ABCD DIP/II, III/1/EFGXP/I/1/ABCD DIP/II, III/1/EFGCSA: Class I, Div 2, ABCD2、新的欧洲防爆标准ATEX100a将取代原CENELEC标准（截止2003年）ATEX 100a：II IG Eex ia IIB T6I II 1G Zone 0 1D, 2D,3D dust explosionMining other 2G Zone 1Industry industry 3G Zone 2术语安全栅安全参数定义：*8226; 安全栅最高允许电压：Um保证安全栅本安端的本安，允许非本安端可能输入的最高电压*8226; 安全栅最高开路电压：Uoc在最高允许电压范围内本安端开路时电压最大值*8226; 安全栅最大短路电流：Isc在最高允许电压范围内本安端短路时的电流最大值*8226; 安全栅允许分布电容：Ca保证本质安全性能情况下本安端最大允许外接电容*8226; 安全栅允许分布电感：La保证本质安全性能情况下本安端最大允许外接电感防爆标志格式说明：将工厂或矿区的爆炸危险介质，按其引燃能量，最小点燃温度以及现场爆炸性危险气体存在的时间周期进行科学分类分级，以确定现场防爆设备的防爆标志和防爆形式。

01电机防护等级（第一位数字）的分级和定义防护等级（第一位数字）简称定义020 无防护没有专门的防护031 防护大于50mm的固体能防止直径大于50mm的固体异物进入壳内。

能防止人体的某一大面积部分（如手）偶然或意外地触及壳内带电或运动部分，但不能防止有意识地接近这些部分042 防护大于12mm的固体能防止直径大于12mm的固体异物进入壳内。

能防止手指触及壳内带电或运动部分①053 防护大于2.5mm的固体能防止直径大于2.5mm的固体异物进入壳内。

能防止厚度或直径大于2.5mm的工具、金属线等触及壳内带电或运动部分①②064 防护大于1mm的固体能防止直径大于1mm的固体异物进入壳内。

能防止直径或厚度大于1mm的导线或片条触及壳内带电或运转部分①②075 防尘能防止灰尘进入达到影响产品正常运行的程度，完全防止触及壳内带电或运动部分。

086 尘密能完全防止灰尘进入壳内，完全防止触及壳内带电或运动部分①?①对用同轴外风扇冷却的电机，风扇的防护应能防止其风叶或轮辐被手触及，在出风口，手插入时，其直径为50mm的护板不能通过。

②不包括泄水孔，泄水孔应不低于2级的规定。

09电机防护等级（第二位数字）的分级和定义防护等级(第二位数字) 简称定? ?? ???义100 无防护没有专门的防护111 防滴垂直的滴水应不能直接进入电机内部122 15o防滴与铅垂线成15o角范围内的滴水，应不能直接进入电机内部133 防淋水与铅垂线成60O角范围内的淋水，应不能直接进入电机内部144 防溅任何方向的溅水对电机应无有害的影响155 防喷水任何方向的喷水对电机应无有害的影响166 防海浪17或强加喷水猛烈的海浪或强力的喷水对电机应无有害影响187 浸水电机在规定的压力和时间下浸在水中，其进水量应无有害影响198 潜水电机在规定的压力下长时间浸在水中，其进水量应无有害影响?电机最常用的防护等级有IP11、IP21、IP22、IP23、IP44、IP54、IP55等。

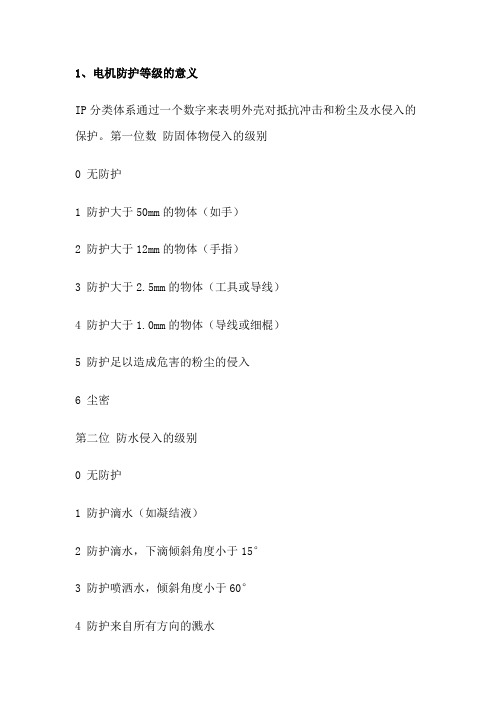

1、电机防护等级的意义IP分类体系通过一个数字来表明外壳对抵抗冲击和粉尘及水侵入的保护。

第一位数防固体物侵入的级别0 无防护1 防护大于50mm的物体（如手）2 防护大于12mm的物体（手指）3 防护大于2.5mm的物体（工具或导线）4 防护大于1.0mm的物体（导线或细棍）5 防护足以造成危害的粉尘的侵入6 尘密第二位防水侵入的级别0 无防护1 防护滴水（如凝结液）2 防护滴水，下滴倾斜角度小于15°3 防护喷洒水，倾斜角度小于60°4 防护来自所有方向的溅水5 防护来自所有方向的水柱6 防护水塘或高压水柱7 浸于水中150mm－1m深防护水的侵入8 埋入水中，适合连续浸于水中。

电机的工作制的分类：电机的工作制的分类是对电机承受负载情况的说明，它包括启动、电制动、空载、断能停转以及这些阶段的持续时间和先后顺序，工作制分以下9类：S1 连续工作制：在恒定负载下的运行时间足以达到热稳定。

S2 短时工作制：在恒定负载下按给定的时间运行，该时间不足以达到热稳定，随之即断能停转足够时间，使电机再度冷却到与冷却介质温度之差在2K以内。

S3 断续周期工作制：按一系列相同的工作周期运行，每一周期包括一段恒定负载运行时间和一段断能停转时间。

这种工作制中的每一周期的起动电流不致对温升产生显著影响。

S4 包括起动的断续周期工作制：按一系列相同的工作周期运行，每一周期包括一段对温升有显著影响的起动时间、一段恒定负载运行时间和一段断能停转时间。

S5 包括电制动的断续周期工作制：按一系列相同的工作周期运行，每一周期包括一段起动时间、一段恒定负载运行时间、一段快速电制动时间和一段断能停转时间。

S6 连续周期工作制：按一系列相同的工作周期运行，每一周期包括一段恒定负载运行时间和一段空载运行时间，但无断能停转时间。

S7 包括电制动的连续周期工作制：按一系列相同的工作周期运行，每一周期包括一段起动时间、一段恒定负载运行时间和一段快速电制动时间，但无断能停转时间。

1、电机的防护等级：ip23的电机指电机能够防止大于12mm的固体物体侵入，防止人的手指接春到内部的零件防止中等尺寸（直径大12mm）的外物侵入。

能够防止喷洒的水侵入，或防止与垂直的夹角小于60度方向的喷洒的水进入造成损害。

Ip防火等级系统由iec所起草。

将电机依其防尘防湿气之特性加以分级。

Ip防护等级是由2个数字组成第一个数字表示电机离尘，防止外物入侵的等级，第二个数字表示电机防湿气，防水侵入的密闭程度，数字越大表示防护等级越高。

2、减速机的作用：1）降速的同时提高输出扭矩，扭矩输出比例按电机输出乘减速比，但要主意不能超出减速箱额定扭矩。

2）减速的同时降低了负载的惯量，惯量的减少为减速比的平方。

一般电机都有一个惯量数据。

3、电机启动时转速慢的原因。

1）如果仅仅是启动时转速慢，启动后正常。

可能是启动电容不匹配，或者是电机设计本来是这样的。

2）还有可能是负载阻力过大，如果启动后转速还慢，可能是电压不足，电容不匹配，转动阻力大。

4、电机的级数越多，转速越慢，但是扭矩就越大：在选用电机时，要考虑负载需要多大的启动扭矩，比如像带负载启动的就比空载启动的需要扭矩大，如果是大功率大负载启动，还要考虑降压启动（或星角启动）；至于在决定了电机极对数后和负载的转速匹配问题，则可考虑用不同直径的皮带轮来传动或用变速齿轮来匹配。

如果由于决定了电机极对数后经过皮带或齿轮传动后达不到负载的功率要求，就要考虑电机的使用功率问题了。

5、什么是串激电机：串激电机就是串励电机，电机的定子绕组和转子绕组串联的。

工作原理：在交流电源供电时，产生旋转力矩的原理，仍可以用直流电动机的运转原理来解释。

当导体中通有电流时，在导体的周围产生磁场，其磁力线的方向取决于电流放向。

将通电的导体放入磁场中，这磁场与通电导体所产生的磁场相互作用，将使此导体受到一个作用力，并因此而产生运动。

6、怎样判断三相异步电机的好坏？1兆欧表：可用于电机相间和相对地间的绝缘电阻测量，并且不小于0.5欧。

电机防护等级标准1、电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。

允许温升是指电动机的温度与周围环境温度相比升高的限度。

绝缘的温度等级A级E级B级F级H级最高允许温度（℃）105 120 130 155 180绕组温升限值（K）60 75 80 100 125性能参考温度（℃）80 95 100 120 145在发电机等电气设备中，绝缘材料是最为薄弱的环节。

绝缘材料尤其容易受到高温的影响而加速老化并损坏。

不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。

因此一般的电气设备都规定其工作的最高温度。

人们根据不同绝缘材料耐受高温的能力对其规定了7个允许的最高温度，按照温度大小排列分别为：Y、A、E、B、F、H和C。

它们的允许工作温度分别为：90、105、120、130、155、180和180℃以上。

因此，B级绝缘说明的是该发电机采用的绝缘耐热温度为130℃。

使用者在发电机工作时应该保证不使发电机绝缘材料超过该温度才能保证发电机正常工作。

绝缘等级为B级的绝缘材料，主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的。

IP防护等级说明防护等级IP54，IP为标记字母，数字5为第一标记数字，4为第二标记数字，第一标记数字表示接触保护和外来物保护等级，第二标记数字表示防水保护等级；防水试验1、范围防水试验包括第二位特征数字为1至8,即防护等级代码为IPX1至IPX8。

2、各种等级的防水试验内容（1）IPX1方法名称：垂直滴水试验，试验设备：滴水试验装置及其试验方法。

试样放置：按试样正常工作位置摆放在以1r/min的旋转样品台上，样品顶部至滴水口的距离不大于200mm。

试验条件：滴水量为10.5mm/min；试验持续时间：10min；（2）IPX2方法名称：倾斜15°滴水试验；（3）IPX3方法名称：淋水试验；（4）IPX4方法名称：溅水试验；（5）IPX5方法名称：喷水试验；（6）IPX6方法名称：强烈喷水试验；（7）IPX7方法名称：短时浸水试验；（8）IPX8方法名称:持续潜水试验；。

电动机的防护等级与选择原则电动机在工业生产和日常生活中起到至关重要的作用。

为了确保电动机的正常运行和安全性，选择适当的防护等级是必要的。

本文将介绍电动机防护等级的概念和分类，并提供选择电动机防护等级的原则。

一. 电动机防护等级的概念及分类电动机防护等级是指电动机外壳的密封程度和能够防止固体物体和液体侵入电动机内部的能力。

根据国际电工委员会（IEC）标准，电动机防护等级分为IP等级和IK等级两类。

1. IP等级IP等级指电动机的防尘和防水能力。

IP等级由两个数字组成，第一个数字表示防尘能力，第二个数字表示防水能力。

其中，数字范围分别从0到6和从0到9。

- 防尘能力（第一个数字）：0表示没有防尘能力，6表示完全防尘。

- 防水能力（第二个数字）：0表示没有防水能力，9表示在持续水压下仍然保持完全防水。

2. IK等级IK等级指电动机外壳的抗冲击能力。

IK等级由数字0到10表示，数字越大代表电动机外壳越能抵抗冲击和碰撞。

二. 选择电动机防护等级的原则选择电动机的防护等级应根据实际工作环境和应用需求来确定。

以下是选择电动机防护等级的几个原则：1. 分析工作环境首先需要对电动机工作环境进行详细的分析。

考虑到是否存在大量尘土、腐蚀性气体或液体、高温或低温等特殊条件。

2. 确定防尘要求根据工作环境中的尘土和颗粒物，选择适当的防尘等级。

例如，在有大量尘土的环境中，应选择具有较高防尘等级的电动机。

3. 确定防水要求根据工作环境中的液体和水的情况，确定防水等级。

例如，在潮湿或有水溅洒的环境中，应选择具有较高防水等级的电动机。

4. 考虑抗冲击等级根据工作环境中的抗冲击要求，选择适当的抗冲击等级。

例如，如果存在较大的机械冲击或碰撞风险，应选择具有较高抗冲击等级的电动机。

5. 考虑使用寿命和维护成本选择适当的防护等级时，还需要考虑电动机的使用寿命和维护成本。

更高的防护等级通常意味着更长的使用寿命，但也可能增加维护和维修的成本。

一，电机的防护等级：IP（INGRESS PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草。

将电器依其防尘防湿气之特性加以分级。

IP防护等级是由两个数字所组成，第1个数字表示灯具离尘、防止外物侵入的等级，第2个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高。

第1个数字的含义：0：无防护，没有专门的防护1：防护大于50mm的固体，能防止直径大于50mm的固体异物进入壳内。

能防止人体的某一大面积部分（如手）偶然或意外地触及壳内带电或运动部分，但不能防止有意识地接近这些部分2：防护大于12mm的固体，能防止直径大于12mm的固体异物进入壳内。

能防止手指触及壳内带电或运动部分①3：防护大于2.5mm的固体，能防止直径大于2.5mm的固体异物进入壳内。

能防止厚度或直径大于2.5mm的工具、金属线等触及壳内带电或运动部分①②4 ：防护大于1mm的固体，能防止直径大于1mm的固体异物进入壳内。

能防止直径或厚度大于1mm的导线或片条触及壳内带电或运转部分①②5：防尘，能防止灰尘进入达到影响产品正常运行的程度，完全防止触及壳内带电或运动部分。

6 ：尘密，能完全防止灰尘进入壳内，完全防止触及壳内带电或运动部分第2个数字的含义：0：无防护，没有专门的防护1：防滴，垂直的滴水应不能直接进入电机内部2：15o防滴，与铅垂线成15o角范围内的滴水，应不能直接进入电机内部3：防淋水，与铅垂线成60O角范围内的淋水，应不能直接进入电机内部4：防溅，任何方向的溅水对电机应无有害的影响5：防喷水，任何方向的喷水对电机应无有害的影响6：防海浪或强加喷水，猛烈的海浪或强力的喷水对电机应无有害影响7：浸水，电机在规定的压力和时间下浸在水中，其进水量应无有害影响8：潜水，电机在规定的压力下长时间浸在水中，其进水量应无有害影响电机应用中最常用的防护等级有IP11、IP21、IP22、IP23、IP44、IP54、IP55等二，能效等级的问题能效等级：是表示能效等级是表示家用电器产品能效高低差别的一种分级方法，按照国家标准相关规定，目前我国的能效标识将能效分为五个等级。

电机防护等级（IP防护等级）
中华工控网
IP（INTERNATIONAL PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTRO TECHNICAL COMMISSION）所起草的。

将灯具依起防尘防湿之特性加以分级。

这里所指的外物含工具，人的手指等均不可接触到灯具内之带电部分，以免触电。

IP防护等级是由两个数字所组成，第一个数字表示灯具离尘、防止外物侵入的等级，第二个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高，两个标示数字所表示的防护等级如下：
第一个标示特性号码（数字）所指示的防护程度
第一个标示数字防护等级定义
0 没有防护对外界的人或无特殊防护
1 防止大于50mm的固体物侵入防止人体（如手掌）因意外而接触到灯具内部的零件。

防止较大尺寸（直径大于50mm）的外物侵入
2 防止大于12mm的固体物侵入防止人的手指接触到灯具内部的零件防止中等尺寸（直径大于 12mm）外物侵入。

3 防止大于2.5mm的固体物侵入防止直径或厚度大于2.5mm的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件。

4 防止大于1.0mm的固体物侵入防止直径或厚度大于1.0mm的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件。

5 防尘完全防止外物侵入，虽不能完全防止灰尘进入，但侵入的灰尘量并不会影响灯具的正常工作。

6 防尘完全防止外物侵入，且可完全防止灰尘进入。

第二个标示特性号码（数字）所指示的防护程度
第二个标示数字防护等级定义。
