CAE软件在导入CAD几何模型的时候经常会遇到这样几种情况。
一、CAE软件导入几何数模时发生错误，无法导入。
这种问题可能是由于版本的限制问题，例如HyperMesh5.0不能直接导入UG18的prt文件，但5.1就可以了。
5.*不能直接导入pro/e 的数据，但6.0就可以了。
这种问题比较好解决，用CAD软件把这些几何用iges格式输出处理一下就可以了。
但这种问题也可能是几何数模中存在严重错误所致，这就需要修改模型了。
二、导入几何模型后发现有些曲面无法导入，这样模型就会缺少一些比较重要的面，或者曲面存在缝隙、重叠、错位等缺陷，对较复杂的模型这种问题是经常性的。
边界错位经常引起网格扭曲，导致单元质量不高，求解精度差。
三、导入的模型很完整，没有错误。
但是由于CAE分析和CAD设计的思想不同，会产生一些两难的问题。
CAD设计主要是为生产服务的，模型中通常会包含某些细微特征，例如曲面和边的倒圆，小孔。
进行分析时如果要准确模拟这些特征，需要用到很多小单元，导致求解时间过长。
上面第一种情况不是我想讨论的内容，第二种和第三种情况则比较复杂，因为在这两种情况下，一些在前处理方面号称自动化程度高的软件，如Ansys、Marc、Patran等都会很郁闷。
就算网格能划分出来，质量怎么保证呢？毕竟我们对计算结果的精度和计算过程的费用是有要求的。
那么怎么办？一种办法是在做网格的时候忽略这些问题，比如说遇到缺少曲面，用户可以自己设法在CAE 中做一个，毕竟简单的CAD工具还是有的。
但也只能对简单的曲面。
另外一种办法就是几何清理，不幸的是，据我所知，目前只有两种软件可以做到，HyperMesh 和I-deas，另外我注意到I-deas的帮助里提到她的几何清理功能使用了HyperMesh的专利。
关于HyperMesh的几何清理，基础内容请参考Hypermesh基础培训Day 1部分的第三章，培训材料的中文版我即将发布。
很多东西还是要有经验才能理解的，大家慢慢摸索吧，有问题也可以到这里来问。
F 合适窗口大小 D display窗口H help文件F2 delete panelF12 auto mesh panel F10 elem check panel F5 mask panel F6 element edit panel Ctrl+鼠标左键旋转Ctrl+鼠标滑轮滑动缩放Ctrl+鼠标滑轮画线缩放画线部分Ctrl+鼠标右键平移F11 quick edit panel Ctrl+F2 取图片保存到F9 line edit panel R rotation 窗口F4 distance panel 可以寻找圆心W windows窗口G Global panel O Option panelShfit+F1……新窗口Shfit+F11 operation窗口Shfit+ctrl 可以透视观察Shfit+F12 smooth 对网格平顺化Shifit+F3 检查自由边，合并结点鼠标中键确认按纽Shot cut一 hypermesh网格划分⑴单元体的划分1.1 梁单元该怎么划分？Replace可以进行单元结点合并，对于一些无法抽取中面的几何体，可以采用surface offset 得到近似的中面线条抽中线：Geom中的lines下选择offset,依次点lines点要选线段，依次选中两条线，然后Creat.建立梁单元：1进入hypermesh-1D-HyperBeam，选择standard seaction。
在standard section library 下选HYPER BEAM在standard section type下选择solid circle(或者选择其它你需要的梁截面。
然后create。
在弹出的界面上，选择你要修改的参数，然后关掉并保存。
然后return.2 新建property,然后create（或者选择要更新的prop）,名称为beam,在card image 中选择PBAR,然后选择material，然后create.再return.3 将你需要划分的component设为Make Current,在1D-line mesh，选择要mesh的lines,选择element size,选择为segment is whole line,在element config:中选择bar2，property选择beam(上步所建的property.然后选择mesh。
Arm001教程第一步：打开文件asm001.hm第二步：对几何实体进行切割分块操作。
1 进入Geom>Solid edit 面板，选择trim with plane/surf子面板2 激活with plane下的solids黄色按钮，选择图形区中整个实体。
3 激活下面的绿色N1按钮，并如图依次选择N1、N2、N3、B这四个点4 点击trim，将实体切割成为上下对称的两个体。
5 激活with plane下的solids黄色按钮，选择切割好的上半部分实体。
6 激活线面的N1绿色按钮，如图依次选择N1、N2、N3这三个点。
7 点击trim，将这上半部分实体切割成左右对称的两个实体。
第三步：删除多余实体和临时节点1 点击F2快接键，进入Delete面板。
2 激活黄色的solids按钮，并勾选delete bounding surfs。
在图形区中选择下半部分实体和上边的左半部分实体。
3 点击delete entity，删除掉多余的实体。
4 进入Geom>temp node面板，点击绿色的clear all按钮，删除掉多余的临时节点。
第四步：继续对要划分网格的实体进行切割操作1 进入Solid edit 面板，选择trim with plane/surf子面板2 激活with plane下的solids黄色按钮，选择图形区中整个实体。
3 激活下面的N1绿色按钮，并如图依次选择N1、N2、N3这三个点4 点击trim按钮，将最前面一小块实体分割出来。
5 重复此切割操作，按图所示，选择切割平面上的N1、N2 、N3点，把几何体切割成最终可以顺利划分网格的形式。
第五步：进行几何清理，使每一块实体都成为可映射形式。
1 选择几何的显示模式，以Mappable（是否可映射）显示。
2 点击F11快捷键，进入几何编辑面板。
3 激活toggle edge后面的黄色按钮，然后鼠标左击图中的曲线。
这一块实体便成为了可映射的形式。
Hypermesh圆柱、圆管相贯六面体单元网格划分1
圆管相贯的做法：重点是运用3D---Solid Map生成六面体一、等径两圆管相贯
1：几何模型2：分割模型
3：取出1/4几何模型，并在相交处做面、网格4：运用3D---Solid Map，在其中一
个圆管上生成6面体solid单
元
5、再次运用3D---Solid Map，在另一个圆管上生成
6、运用line drag （其他还有很多方法）
6面体solid单元
二、不等径的两圆管相贯
几何模型1/4模型
方法1:运用solid layers功能
运用3D----elem offset---solid layers
运用方法1生成两圆管相交处的六面体单元质量不是太好。
方法2：运用solid Map功能
1、先在大径圆管外表面作shell单元
2、运用Solid Map,生成6面体单元
3、依所生成的六面体单元，运用Tool---faces生成
4、选中两圆管相交处的shell单元，
Shell单元以此作为Solid Map的基本单元。
5、运用solid Map,生成六面体单元
6、1/4模型所生成的六面体单元
方法1与方法2两圆管相交处的六面体单元对比：
方法1：方法2：
此处单元质量：warpage最大值为33.13 此处单元质量：warpage最大值为7.25。
Hypermesh学习教程1.1 实例：创建、编辑实体并划分3D网格本实例描述使用HyperMesh分割实体，并利用Solid Map功能创建六面体网格的过程。
模型如图5-1所示。
图5-1 模型结构本实例包括以下内容。
●导入模型。
●通过面生成实体。
●分割实体成若干个简单、可映射的部分。
●使用Solid Map功能创建六面体网格。
打开模型文件。
（1）启动HyperMesh。
（2）在User Profiles对话框中选择Default（HyperMesh）并单击OK按钮。
（3）单击工具栏（）按钮，在弹出的Open file… 对话框中选择solid_geom.hm 文件。
（4）单击Open按钮，solid_geom.hm文件将被载入到当前HyperMesh进程中，取代进程中已有数据。
使用闭合曲面（bounding surfaces）功能创建实体。
（1）在主面板中选择Geom页，进入solids面板。
（2）单击（）按钮，进入bounding surfs子面板。
（3）勾选auto select solid surfaces复选框。
（4）选择图形区任意一个曲面。
此时模型所有面均被选中。
（5）单击Create按钮创建实体。
状态栏提示已经创建一个实体。
注意：实体与闭合曲面的区别是实体边线线型比曲面边线粗。
（6）单击return按钮返回主面板。
使用边界线（bounding lines）分割实体。
（1）进入solid edit面板。
（2）选择trim with lines子面板。
（3）在with bounding lines栏下激活solids选择器。
单击模型任意位置，此时整个模型被选中。
（4）激活lines选择器，在图形区选择如图5-2所示线。
（5）单击trim按钮产生一个分割面，模型被分割成两个部分，如图5-3所示。
图5-2 选择边线图5-3 分割实体使用切割线（cut line）分割实体。
（1）在with cut line栏下激活solids选择器，选择STEP 3创建的较小的四面体，如图5-4所示。
HyperMesh六面体网格划分浅谈/simxpert/blog/item/50fe1150eedba7868c543070.html最近总有初学Hypermesh的朋友跟我抱怨说hypermesh六面体网格划分真难掌握，根据我的个人经验，简单谈谈我的个人看法:六面体划不好，往往是面网格划分和一些面网格处理技巧没掌握好。
六面体的划分，包括两个部分，一是分块策略和划分顺序，二是网格划分。
六面体划分唯一的真正的难点就在分块策略，分块策略与hypermesh 没有直接的关系，完全取决于你个人对于结构拓扑关系的理解。
不同的人，分块思路可能不一样，对复杂结构的分块能力有差异。
分块策略和划分顺序安排好了之后，剩下的就是用solidmap 划分六面体，这个毫无难度可言，整个过程完全流程化了。
新手觉得难，主要是以下问题：1. 分块策略。
这个就不说了，分块策略对老手也是难点。
2.心中已有分块策略，具体实施过程出错，不知道该如何切割几何。
这个其实就是没有掌握好切割几何等基本操作了。
3.块分好了，在使用solidmap,line drage, linear solid的过程中出现错。
出错的地方可能就是不知道solidmap 的各个参数该如何正确设置，就一个solidmap有那么难么？其实是缺乏静下心来做例子的耐性。
另外一个出错的地方，是面网格联结方面，在使用solidmap之前，经常需要对面网格进行处理，很多人在这里出错，主要是面网格划分和处理技巧不过关。
HM的网格划分的精华就在面网格。
几乎所有的技巧，都包含在面网格划分过程中，如果你把面网格划分技巧运用熟练，六面体体网格划分只是不过是分块和反复使用solimap而已。
因此，对于新手来讲，应该多花点时间把面网格划分的各种技巧掌握好，面网格技巧掌握好了，六面体网格是水到渠成的事情。

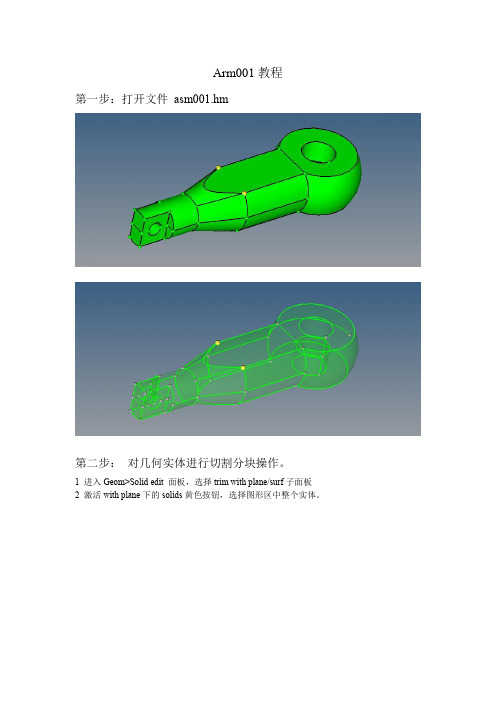

Arm001教程
第一步：打开文件asm001.hm
第二步：对几何实体进行切割分块操作。
1 进入Geom>Solid edit 面板，选择trim with plane/surf子面板
2 激活with plane下的solids黄色按钮，选择图形区中整个实体。
3 激活下面的绿色N1按钮，并如图依次选择N1、N2、N3、B这四个点
4 点击trim，将实体切割成为上下对称的两个体。
5 激活with plane下的solids黄色按钮，选择切割好的上半部分实体。
6 激活线面的N1绿色按钮，如图依次选择N1、N2、N3这三个点。
7 点击trim，将这上半部分实体切割成左右对称的两个实体。
第三步：删除多余实体和临时节点
1 点击F2快接键，进入Delete面板。
2 激活黄色的solids按钮，并勾选delete bounding surfs。
在图形区中选择下半部分实体和上边的左半部分实体。
3 点击delete entity，删除掉多余的实体。
4 进入Geom>temp node面板，点击绿色的clear all按钮，删除掉多余的临时节点。
第四步：继续对要划分网格的实体进行切割操作
1 进入Solid edit 面板，选择trim with plane/surf子面板
2 激活with plane下的solids黄色按钮，选择图形区中整个实体。
3 激活下面的N1绿色按钮，并如图依次选择N1、N2、N3这三个点
4 点击trim按钮，将最前面一小块实体分割出来。
5 重复此切割操作，按图所示，选择切割平面上的N1、N2 、N3点，把几何体切割成最终可以顺利划分网格的形式。
第五步：进行几何清理，使每一块实体都成为可映射形式。
1 选择几何的显示模式，以Mappable（是否可映射）显示。
2 点击F11快捷键，进入几何编辑面板。
3 激活toggle edge后面的黄色按钮，然后鼠标左击图中的曲线。
这一块实体便成为了可映射的形式。
4 进入Geom>temp node面板，点击绿色的clear all按钮，删除掉多余的临时节点。
第六步：用One V olume命令划分网格
1 由3D>Solid map进入映射划分面板，选择one volume子面板。
2 将along parameters下的按钮切换到elem size，并输入0.2。
然后将volume to mesh下的solid 按钮激活。
3 选择图形区中最左边的一小块实体，并点击mesh按钮。
这一小块便生成了3D网格单元。
4 按照同样的操作，将剩下的4块实体分别生成网格单元。
最终的网格如图所示。
第七步：用Multi Solids命令划分网格
1 点击F2快接键，进入删除面板
2 点击向下的小箭头，将可选按钮切换到elems。
3 按住Shift键，拖动鼠标左键选择图形区中所有的网格单元。
点击delete entity。
4 由3D>solid map>multi solids进入划分网格的面板。
5 在elems size中输入0.2。
确认solid按钮为当前激活状态。
按住Shift，拖动鼠标左键框选图形区中所有的实体。
6 点击mesh按钮。
操作界面和图形区变为如图所示。
确认edge density子面板被选中。
7 左击图形区最左边的小实体带有面网格的边，这样会显示出此边上单元的数目。
8 左击边上的小数字，便可以增加单元数。
右击可以减少单元数。
将这一小块面网格调整成为如图所示的数量。
9 左击图形区中最右边的环形实体带有面网格的边，同样调整单元数目为如图所示。
10 点击mesh按钮，完成网格划分。
第八步：通过镜像操作，生成完整的有限元模型。
1 由tool>reflect进入镜像操作面板。
点击小箭头将黄色的按钮切换为elems并激活。
2 按住Shift键，拖动鼠标左键框选图形区中所有的单元。
然后激活绿色的N1按钮，选择如图所示的N1、N2、N3、B这四个点。
3 左键点击黄色的elems按钮，选择duplicate进行复制操作。
4 点击reflect，完成左右的镜像操作。
5 按住Shift键，拖动鼠标左键框选图形区中所有的单元。
然后激活绿色的N1按钮，选择如图所示的N1、N2、N3、B这四个点。
6 左键点击黄色的elems按钮，选择duplicate进行复制操作。
7 点击reflect，完成上下的镜像操作。
第九步：检查单元连续性。
1 由tool>faces进入检查连续性面板。
输入tolerance后的值为0.05。
2 将黄色的按钮切换为comps，并框选图形区中所有的组件。
3 点击preview equiv按钮，图形区中便显示出所有单元节点不连续的地方。
4 点击equivalence，将所有的节点自动调整为连续的。
这样便得到了最终连续的完整的有限元网格模型。
