半导体激光器的工作原理及应用摘要：半导体激光器产生激光的机理，即必须建立特定激光能态间的粒子数反转，并有合适的光学谐振腔。
由于半导体材料物质结构的特异性和其中电子运动的特殊性，一方面产生激光的具体过程有许多特殊之处，另一方面所产生的激光光束也有独特的优势，使其在社会各方面广泛应用。
从同质结到异质结，从信息型到功率型，激光的优越性也愈发明显，光谱范围宽，相干性增强，是半导体激光器开启了激光应用发展的新纪元。
关键词：受激辐射；光场；同质结；异质结；大功率半导体激光器The working principle of semiconductor lasers and applications ABSTRACT: The machanism of lasing by semiconductor laser,which requires set up specially designated reverse of beam of particles among energy stages,and appropriate optical syntonic coelenteronAs the specificity of structure from semiconductor and moving electrons.something interesting happens.On the one hand,the specific process in producing lase,on the other hand,the beam of light has unique advantages。
As the reasons above,we can easily found it all quartersof the society.From homojunction to heterojunction,from informatics to power,the advantages of laser are in evidence,the wide spectrum,the semiconductor open the epoch in the process of laser. Key worlds: stimulated radiation; optical field; homojunction; heterojunction; high-power semiconductor laser 0 前言半导体激光器是指以半导体材料为工作物质的激光器，又称半导体激光二极管（LD），是20世纪60年代发展起来的一种激光器。
半导体激光器的应用与分类半导体光发射器是电流注入型半导体PN结光发射器件，具有体积小、重量轻、直接调制、宽带宽，转换效率高、高可靠和易于集成等特点，被广泛应用。
按照其发光特性，可分为激光二极管（又称半导体激光器或二极管激光器，Laser Diode，LD），通常光谱宽度不]于5nm（采取专门措施可不大于0.1nm）；发光二极管(Light Emitting Diode，LED)，光谱宽度一般不小于50nm；超辐射发光二极管(Superluminescent Dmde,SLD)，光谱宽度不大于5nm（采取专门措施可不大于0.1nm）；发光二极管（Light Emiltting，LED），光谱宽度一般不小于50nm；超辐射发光二极管（Superluminescent SLD），光谱宽度为30～50nm，本节重点介绍几种半导体激光器，钽电容简要介绍超辐射发光二极管。
半导体激光器的分类有多种方法。
按波长分：中远红外激光器、近红外激光器、可见光激光器、紫外激光器等；按结构分：双异质结激光器、大光腔激光器、分布反馈激光器、垂直腔面发射激光器；按应用领域分：光通信激光器、光存储激光器、大功率泵浦激光器、引信用脉冲激光器等；按管心组合方式分：单管、阵列（线阵、面阵）；按注入电流工作方式分：脉冲、连续、准连续等。
LD主要技术摄技术指标有光功率、中心波长、光谱宽度、阈值电流、工作电流、工作电压、斜率效率和电光转换效率等。
半导体激光器的光功率是指在规定驱动电流条件下输出的光功率，该指标直接与工作电流对应，这体现了半导体激光器的电流驱动特性。
如果是连续驱动条件，T491T336M004AT则输出功率就是连续光功率，如果是脉冲驱动条件，输出的光功率可用峰值功率或平均功率来衡量。
hymsm%ddz半导体激光器的中心波长是指激光器所发光谱曲线的中心点所对应的波长，通常用该指标来标称激光器的发光波长。
光谱宽度是标志个导体激光器光谱纯度的一个指标，通常用光谱曲线半高度对应的光谱全宽来表示。
红外发射工作原理
红外发射工作原理是指红外发射器如何产生并发射红外线。
红外发射器通常由半导体材料制成，如铟镓砷（InGaAs）或硫
化镉（CdS）。
这些材料具有特殊的电子能级结构，可以在外
加电压下产生红外辐射。
在红外发射器的内部，有一个叫做p-n结的结构，它是由一层
掺杂有电子的n型半导体和一层掺杂了空穴的p型半导体组成的。
当外加正向电压时，电子和空穴会进入p-n结，并在这里
发生复合反应。
这个反应会释放出能量，产生红外光子。
红外发射器通常还包括一个用于调控红外光强度的控制电路。
这个电路可以根据用户的需求来调整发射器的发光强度，从而实现不同红外光信号的发送。
总之，红外发射器的工作原理是通过在半导体材料中施加电压，使电子和空穴在p-n结中发生复合反应，从而产生红外光线。
控制电路可以调整红外发射的强度，以满足各种应用需求。

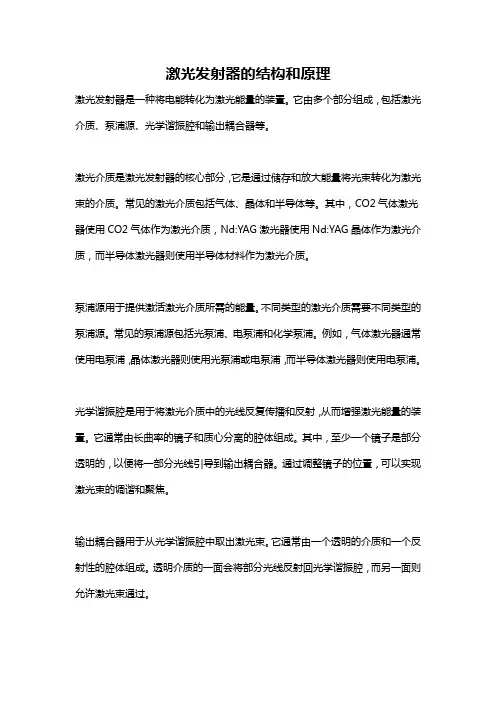

激光发射器的结构和原理激光发射器是一种将电能转化为激光能量的装置。
它由多个部分组成，包括激光介质、泵浦源、光学谐振腔和输出耦合器等。
激光介质是激光发射器的核心部分，它是通过储存和放大能量将光束转化为激光束的介质。
常见的激光介质包括气体、晶体和半导体等。
其中，CO2气体激光器使用CO2气体作为激光介质，Nd:YAG激光器使用Nd:YAG晶体作为激光介质，而半导体激光器则使用半导体材料作为激光介质。
泵浦源用于提供激活激光介质所需的能量。
不同类型的激光介质需要不同类型的泵浦源。
常见的泵浦源包括光泵浦、电泵浦和化学泵浦。
例如，气体激光器通常使用电泵浦，晶体激光器则使用光泵浦或电泵浦，而半导体激光器则使用电泵浦。
光学谐振腔是用于将激光介质中的光线反复传播和反射，从而增强激光能量的装置。
它通常由长曲率的镜子和质心分离的腔体组成。
其中，至少一个镜子是部分透明的，以便将一部分光线引导到输出耦合器。
通过调整镜子的位置，可以实现激光束的调谐和聚焦。
输出耦合器用于从光学谐振腔中取出激光束。
它通常由一个透明的介质和一个反射性的腔体组成。
透明介质的一面会将部分光线反射回光学谐振腔，而另一面则允许激光束通过。
激光发射器的工作原理是通过光的受激辐射效应来产生激光。
当激光介质受到外部能量的激活时，其原子或分子处于激发态。
当受到与激发态相应的光子的碰撞时，激发态的原子或分子会跃迁到低能级，同时释放出一束与受激辐射相干的光子，即激光。
在激光发射器中，泵浦源提供外部能量并激发激光介质，使其产生激发态。
这些激发态的原子或分子会在光学谐振腔中被反复传播和反射，同时不断受到与激发态相应的光子的激发和跃迁。
最终，这些原子或分子通过受激辐射效应将光子与激光一起释放出来。
通过调整光学谐振腔的参数，可以实现激光束的调谐和聚焦。
例如，通过改变镜子的位置和反射率，可以改变光线在腔体中的传播路径和相位，从而改变激光束的频率和空间分布。
总之，激光发射器的结构包括激光介质、泵浦源、光学谐振腔和输出耦合器等部分。
半导体激光器的应用半导体激光器的应用摘要：半导体激光器因其波长的扩展、高功率激光阵列的出现以及可兼容的激光导光和激光能量参数微机控制的出现而迅速发展、半导体激光器体积小、重量轻、成本低、波长可选择，其应用范围遍及的领域越来越宽广，其的出现带来了巨大的变化，使科技更发达，人们生活更加丰富多彩，应用范围遍及医学、科技、航天交通，通信等各个领域。
自从1962 年世界上第一台半导体激光器(Diode Laser)发明问世以来[ 1] , 由于其体积小、重量轻、易于调制、效率高以及价格低廉等优点, 被认为是二十世纪人类最伟大的发明之一. 四十几年来半导体激光器逐步应用在激光唱机、光存储器、激光打印机、条形码解读器、光纤电信以及激光光谱学中, 不断扩大应用范围, 进入了一些其它类型激光器难以进入的新的应用领域.半导体激光器是以一定的半导体材料做工作物质而产生受激发射作用的器件.其工作原理是,通过一定的激励方式,在半导体物质的能带(导带与价带)之间,或者半导体物质的能带与杂质(受主或施主)能级之间,实现非平衡载流子的粒子数反转,当处于粒子数反转状态的大量电子与空穴复合时,便产生受激发射作用.半导体激光器的激励方式主要有三种,即电注入式,光泵式和高能电子束激励式.电注入式半导体激光器,一般是由GaAS(砷化镓),InAS(砷化铟),Insb(锑化铟)等材料制成的半导体面结型二极管,沿正向偏压注入电流进行激励,在结平面区域产生受激发射.光泵式半导体激光器,一般用N型或P型半导体单晶(如GaAS,InAs,InSb等)做工作物质,以其他激光器发出的激光作光泵激励.高能电子束激励式半导体激光器,一般也是用N型或者P型半导体单晶(如PbS,CdS,ZhO等)做工作物质,通过由外部注入高能电子束进行激励.在半导体激光器件中,目前性能较好,应用较广的是具有双异质结构的电注入式GaAs二极管激光器半导体激光器的原理半导体的能带结构。
半导体激光器发光原理及工作原理半导体材料由两种导电性的杂质掺杂而成，称为P型（富少子，多空穴）和N型（富多子，多自由电子）。
这两种材料通过P-N道多子结（PN 结）连接在一起，形成了一个具有正、负电荷的片状结构。
当PN结处于不加电压的情况下，P区的空穴和N区的自由电子会因为浓度差异而发生扩散，逐渐交换位置，形成电子和空穴的复合。
这时，电子和空穴的复合将能量以热量的形式释放出来。
当PN结加上一个外部的正偏电压，就会发生能带结构的变化。
在外加电场作用下，电子从N区向P区移动，空穴从P区向N区移动，形成一个冲击电子空穴对。
当电子和空穴相遇时，完成一个能量级的跃迁，能量以激光光子的形式发射出来。
这是半导体激光器的发光原理。
半导体激光器的工作原理是通过外加电压将PN结处于激活状态，产生光子。
在工作过程中，激活的PN结形成一个光泵场，加速输送电子和空穴，并形成一个正向偏移电流。
这个电流使激活部分产生相干光输出，并且能量很高。
同时，外部光泵场加速电子和空穴的输送，使得继续的跃迁事件几乎不需要外部加热或其他形式的能量输入。
半导体激光器的结构通常包括一个PN结和两个反射镜。
PN结通常由不同的半导体材料组成，例如镓砷化物（GaAs）和砷化铝镓（AlGaAs）混合构成的异质结构。
镜面通过反射镜来增加光子的输送，形成光腔。
当激发电流通过PN结时，会产生一个相干光束，通过反射镜的多次反射，光子将不断受激辐射和放大，从而形成激光输出。
半导体激光器具有体积小、效率高、发光波长范围广等优点，广泛应用于通信、医疗、制造等领域。
在通信中，半导体激光器可用于光纤通信系统中的激光器发射器和接收器。
在医疗中，半导体激光器常用于激光治疗和激光手术。
在制造中，半导体激光器可用于激光切割、激光打标、激光焊接等应用。
总结起来，半导体激光器的发光原理是利用外加电压激活PN结，在电流的作用下，电子和空穴相遇发生跃迁，产生激光光子。
半导体激光器的工作原理是通过外加电压将PN结处于激活状态，产生相干光输出，并且利用反射镜来增加光子的输送，形成激光输出。
激光雷达发射系统工作原理
1.激光发射器：激光雷达的发射器通常采用半导体激光器或固体激光器。
这些激光器通过输送电能来激发激光晶体，从而产生激光。
2. 激光束控制：激光束的控制主要包括发射角度和功率控制。
通过调整发射角度，可以控制激光束的方向，从而实现对目标的探测。
功率控制可以影响激光束的强度，进而影响探测距离和精度。
3. 激光束输出：当激光束经过控制器之后，会输出到激光雷达
的发射窗口，在窗口上形成一束激光束。
4. 激光束的反射：当激光束照射到目标物体上时，会受到反射。
激光雷达通过接收反射回来的激光来获取目标物体的信息。
5. 接收器：在激光雷达中，会设置接收器来接收反射回来的激
光信号。
接收器通过转换光信号为电信号来处理反射回来的激光信号。
通过以上的工作原理，激光雷达发射系统可以实现对目标物体的高精度探测和定位，是一种非常先进的感知设备。
- 1 -。
四种激光器有哪些典型应用？一半导体激光器：半导体激光器是以半导体材料作为激光工作物质的激光器1.半导体激光器在高压反馈电路中的应用2.在电子焊接领域的应用3. 量子阱半导体大功率激光器在精密机械零件的激光加工方面有重要应用4. 在印刷业和医学领域，高功率半导体激光器也有应用. .另外，如长波长激光器（1976年，人们用Ga[nAsP/InP实现了长波长激光器）用于光通信，短波长激光器用于光盘读出.自从NaKamuxa实现了GaInN/GaN蓝光激光器，可见光半导体激光器在光盘系统中得到了广泛应用，如CD播放器，DVD系统和高密度光存储器可见光面发射激光器在光盘、打印机、显示器中都有着很重要的应用，特别是红光、绿光和蓝光面发射激光器的应用更广泛.蓝绿光半导体激光器用于水下通信、激光打印、高密度信息读写、深水探测及应用于大屏幕彩色显示和高清晰度彩色电视机中.总之，可见光半导体激光器在用作彩色显示器光源、光存贮的读出和写人，激光打印、激光印刷、高密度光盘存储系统、条码读出器以及固体激光器的泵浦源等方面有着广泛的用途.量子级联激光的新型激光器应用于环境检测和医检领域.另外，由于半导体激光器可以通过改变磁场或调节电流实现波长调谐，且已经可以获得线宽很窄的激光输出，因此利用半导体激光器可以进行高分辨光谱研究.可调谐激光器是深入研究物质结构而迅速发展的激光光谱学的重要工具大功率中红外（3.5lm)LD在红外对抗、红外照明、激光雷达、大气窗口、自由空间通信、大气监视和化学光谱学等方面有广泛的应用.5. 绿光到紫外光的垂直腔面发射器在光电子学中得到了广泛的应用，如超高密度、光存储.近场光学方案被认为是实现高密度光存储的重要手段.垂直腔面发射激光器还可用在全色平板显示、大面积发射、照明、光信号、光装饰、紫外光刻、半导体二极管激光器在激光通信、光存储、光陀螺、激光打印、测距以及雷达等方面以及获得了广泛的应用。
半导体激光器是成熟较早、进展较快的一类激光器，由于它的波长范围宽，制作简单、成本低、易于大量生产，并且由于体积小、重量轻、寿命长，因此，品种发展快，应用范围广，目前已超过300种，半导体激光器的最主要应用领域是Gb局域网，850nm波长的半导体激光器适用于）1Gh/。
红外线传感器的组成
红外线传感器主要由红外发射器（红外LED或红外激光器）、红外接收器（光电二极管或光电三极管）以及相关的电路组件（如电源、放大器、滤波器、A/D转换器等）组成。
首先，我们来详细了解一下红外发射器。
红外发射器是红外线传感器中的主要部分，其作用是发射出红外光。
在常用的红外线传感器中，红外发射器通常是一个红外LED或红外激光器。
红外LED发射的红外光线比较分散，适合于近距离的探测，而红外激光器发射的红外光线则比较集中，适合于远距离的探测。
其次，红外接收器是红外线传感器中的另一个重要部分，其作用是接收红外光。
常用的红外接收器有光电二极管和光电三极管等。
接收器接收到红外光后，会将其转化为电信号，然后通过电路组件进行处理。
然后，红外线传感器还包括一些电路组件。
这些电路组件主要用于电源供应、信号放大、滤波以及A/D转换等。
电源供应是为红外发射器和接收器提供电源。
信号放大器则用于放大接收器接收到的电信号。
滤波器用于滤除噪声，提高信号的质量。
A/D转换器则用于将模拟信号转化为数字信号，以便后续处理。
总的来说，红外线传感器是由红外发射器、红外接收器以及相关的电路组件组成的。
红外发射器发射出红外光，红外接收器接收红外
光并将其转化为电信号，电路组件则对这个电信号进行处理。
红外线传感器在许多领域都有广泛的应用，包括遥控、温度测量、火焰检测、运动检测等。
