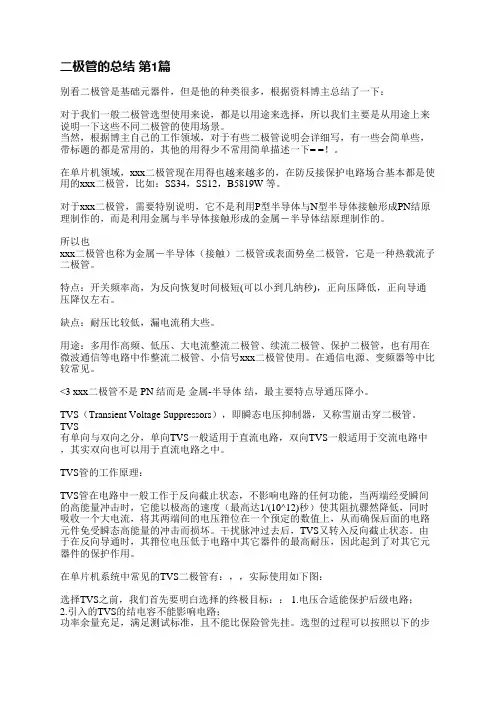

二极管的总结第1篇别看二极管是基础元器件，但是他的种类很多，根据资料博主总结了一下：对于我们一般二极管选型使用来说，都是以用途来选择，所以我们主要是从用途上来说明一下这些不同二极管的使用场景。

当然，根据博主自己的工作领域，对于有些二极管说明会详细写，有一些会简单些，带标题的都是常用的，其他的用得少不常用简单描述一下= =！。

在单片机领域，xxx二极管现在用得也越来越多的，在防反接保护电路场合基本都是使用的xxx二极管，比如：SS34，SS12，B5819W 等。

对于xxx二极管，需要特别说明，它不是利用P型半导体与N型半导体接触形成PN结原理制作的，而是利用金属与半导体接触形成的金属－半导体结原理制作的。

所以也xxx二极管也称为金属－半导体（接触）二极管或表面势垒二极管，它是一种热载流子二极管。

特点：开关频率高，为反向恢复时间极短(可以小到几纳秒)，正向压降低，正向导通压降仅左右。

缺点：耐压比较低，漏电流稍大些。

用途：多用作高频、低压、大电流整流二极管、续流二极管、保护二极管，也有用在微波通信等电路中作整流二极管、小信号xxx二极管使用。

在通信电源、变频器等中比较常见。

<3 xxx二极管不是 PN 结而是金属-半导体结，最主要特点导通压降小。

TVS（Transient Voltage Suppressors），即瞬态电压抑制器，又称雪崩击穿二极管。

TVS有单向与双向之分，单向TVS一般适用于直流电路，双向TVS一般适用于交流电路中，其实双向也可以用于直流电路之中。

TVS管的工作原理：TVS管在电路中一般工作于反向截止状态，不影响电路的任何功能，当两端经受瞬间的高能量冲击时，它能以极高的速度（最高达1/(10^12)秒）使其阻抗骤然降低，同时吸收一个大电流，将其两端间的电压箝位在一个预定的数值上，从而确保后面的电路元件免受瞬态高能量的冲击而损坏。

干扰脉冲过去后，TVS又转入反向截止状态。

由于在反向导通时，其箝位电压低于电路中其它器件的最高耐压，因此起到了对其它元器件的保护作用。

各种二极管符号及作用二极管是一种常见的电子器件，广泛应用于电路中。

它具有电流只能单向通过的特性，常用于整流、检波、稳压、开关等电路中。

下面将详细介绍各种二极管的符号及作用。

1.正向导通二极管（正向二极管）：正向导通二极管的符号为一个三角箭头指向一条直线。

它由P型半导体和N型半导体组成，P区称为阳极，N区称为阴极。

当外加正向电压时，两个半导体之间的势垒会被压低或消除，形成导电通道，电流可以顺利通过。

所以正向导通二极管主要用作整流器、放大器等电路中。

2.反向截止二极管（反向二极管）：反向截止二极管的符号为一个三角箭头指向一条直线，并且箭头与直线相连。

它同样由P型半导体和N型半导体组成，但是当外加反向电压时，两个半导体之间的势垒会增大，阻断电流流动。

所以反向截止二极管主要用作保护电路中的组件，防止过电压损坏其他器件。

3.发光二极管（LED）：发光二极管的符号与正向导通二极管相似，但在箭头顶部加了两条斜线，表示发光。

发光二极管在正向导通时会发出可见光或红外线，常用于指示灯、显示屏、数码管等场景中。

4. 齐纳二极管（Zener二极管）：齐纳二极管的符号与正向导通二极管相似，但在箭头上加了一个斜杠。

齐纳二极管是一种特殊的二极管，主要用于稳压电路中。

当反向电压达到其中一特定电压值时，齐纳二极管会出现反向击穿现象，即通过漏电流来维持固定电压输出。

因此，齐纳二极管可以用来实现稳定的电压源。

5. Schottky二极管：Schottky二极管的符号与正向导通二极管相似，但箭头底部加了一个横线。

Schottky二极管由金属与半导体的接触形成，具有快速开关速度和低导通压降的特性。

它广泛应用于高速开关电路、电源转换器、射频调制解调器等场景中。

6.多层结二极管（TPD）：多层结二极管的符号使用两个三角箭头，一个指向上方，一个指向下方，两个三角箭头之间有一个横线连接。

多层结二极管由多个PN结级联而成，可以在高电压条件下工作。

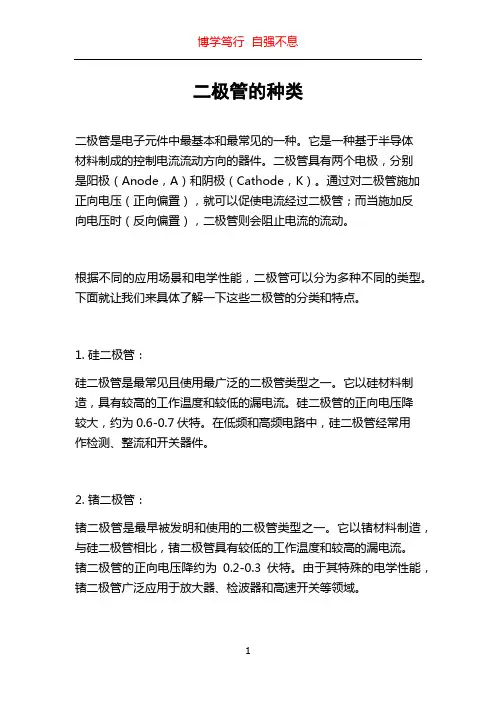

二极管的种类二极管是电子元件中最基本和最常见的一种。

它是一种基于半导体材料制成的控制电流流动方向的器件。

二极管具有两个电极，分别是阳极（Anode，A）和阴极（Cathode，K）。

通过对二极管施加正向电压（正向偏置），就可以促使电流经过二极管；而当施加反向电压时（反向偏置），二极管则会阻止电流的流动。

根据不同的应用场景和电学性能，二极管可以分为多种不同的类型。

下面就让我们来具体了解一下这些二极管的分类和特点。

1. 硅二极管：硅二极管是最常见且使用最广泛的二极管类型之一。

它以硅材料制造，具有较高的工作温度和较低的漏电流。

硅二极管的正向电压降较大，约为0.6-0.7伏特。

在低频和高频电路中，硅二极管经常用作检测、整流和开关器件。

2. 锗二极管：锗二极管是最早被发明和使用的二极管类型之一。

它以锗材料制造，与硅二极管相比，锗二极管具有较低的工作温度和较高的漏电流。

锗二极管的正向电压降约为0.2-0.3伏特。

由于其特殊的电学性能，锗二极管广泛应用于放大器、检波器和高速开关等领域。

3. 快恢复二极管：快恢复二极管（Fast Recovery Diode）具有较高的响应速度和较短的恢复时间。

它们被设计用于需要频繁开关的电路，以减少开关过程中的能量损失。

快恢复二极管通常采用多晶硅材料合金制造，以实现更高的频率响应和更低的开关损耗。

4. 肖特基二极管：肖特基二极管（Schottky Diode）是一种由金属和半导体材料组成的二极管。

它具有较低的正向电压降和较快的开关速度，适用于高频应用。

肖特基二极管在整流器、混频器和功率放大器等电路中发挥重要作用。

5. 整流二极管：整流二极管主要用于将交流信号转换为直流信号。

它们被广泛应用于电源和电子设备中，用于将电源交流电转换为供电设备所需的直流电。

整流二极管具有较高的正向电压降和较大的导通电流承载能力。

6. 可控整流二极管：可控整流二极管，也称为双向可控整流二极管（Thyristor），是一种特殊的二极管，它具有双向导电特性。

1.塑封整流二极管序号型号 IF VRRM VF Trr 外形A V V μs1 1A1-1A7 1A 50-1000V 1.1 R-12 1N4001-1N4007 1A 50-1000V 1.1 DO-413 1N5391-1N5399 1.5A 50-1000V 1.1 DO-154 2A01-2A07 2A 50-1000V 1.0 DO-155 1N5400-1N5408 3A 50-1000V 0.95 DO-201AD6 6A05-6A10 6A 50-1000V 0.95 R-67 TS750-TS758 6A 50-800V 1.25 R-68 RL10-RL60 1A-6A 50-1000V 1.09 2CZ81-2CZ87 0.05A-3A 50-1000V 1.0 DO-4110 2CP21-2CP29 0.3A 100-1000V 1.0 DO-4111 2DZ14-2DZ15 0.5A-1A 200-1000V 1.0 DO-4112 2DP3-2DP5 0.3A-1A 200-1000V 1.0 DO-4113 BYW27 1A 200-1300V 1.0 DO-4114 DR202-DR210 2A 200-1000V 1.0 DO-1515 BY251-BY254 3A 200-800V 1.1 DO-201AD16 BY550-200～1000 5A 200-1000V 1.1 R-517 PX10A02-PX10A13 10A 200-1300V 1.1 PX18 PX12A02-PX12A13 12A 200-1300V 1.1 PX19 PX15A02-PX15A13 15A 200-1300V 1.1 PX20 ERA15-02～13 1A 200-1300V 1.0 R-121 ERB12-02～13 1A 200-1300V 1.0 DO-1522 ERC05-02～13 1.2A 200-1300V 1.0 DO-1523 ERC04-02～13 1.5A 200-1300V 1.0 DO-1524 ERD03-02～13 3A 200-1300V 1.0 DO-201AD25 EM1-EM2 1A-1.2A 200-1000V 0.97 DO-1526 RM1Z-RM1C 1A 200-1000V 0.95 DO-1527 RM2Z-RM2C 1.2A 200-1000V 0.95 DO-1528 RM11Z-RM11C 1.5A 200-1000V 0.95 DO-1529 RM3Z-RM3C 2.5A 200-1000V 0.97 DO-201AD30 RM4Z-RM4C 3A 200-1000V 0.97 DO-201AD2.快恢复塑封整流二极管序号型号 IF VRRM VF Trr 外形A V V μs（1）快恢复塑封整流二极管1 1F1-1F7 1A 50-1000V 1.3 0.15-0.5 R-12 FR10-FR60 1A-6A 50-1000V 1.3 0.15-0.53 1N4933-1N4937 1A 50-600V 1.2 0.2 DO-414 1N4942-1N4948 1A 200-1000V 1.3 0.15-0.5 DO-415 BA157-BA159 1A 400-1000V 1.3 0.15-0.25 DO-416 MR850-MR858 3A 100-800V 1.3 0.2 DO-201AD7 EU1-EU2 0.25A-1A 100-1000V 1.3 0.4 DO-418 20DF1-20DF10 2A 100-1000V 1.3 0.2 DO-159 30DF1-30DF10 3A 100-1000V 1.3 0.2 DO-201AD10 RU1-RU4 0.25A-3A 100-1000V 1.3 0.411 ERA22-02～10 0.5A 200-1000V 1.3 0.4 R-112 ERA18-02～10 0.8A 200-1000V 1.3 0.4 R-113 ERB43-02～10 0.5A 200-1000V 1.3 0.4 DO-4114 ERB44-02～10 1A 200-1000V 1.3 0.4 DO-1515 ERC18-02～10 1.2A 200-1000V 1.3 0.4 DO-1516 ERD28-02～10 1.5A 200-1000V 1.3 0.4 DO-201AD17 ERD29-02～10 2.5A 200-1000V 1.3 0.4 DO-201AD18 ERD32-02～10 3A 200-1000V 1.3 0.4 DO-201AD19 ERD09-13～15 3A 1300-1500V 1.5 0.6 R-5（2）SK、2CG系列快恢复整流二极管1 SK1-02～30 1.5A 200-3000V 1.3-4 0.5-1 DO-152 SK2-02～30 1A 200-3000V 1.3-4 0.5-1 DO-413 SK3-02～30 2A 200-3000V 1.3-4 0.5-1 DO-154 SK4-02～30 0.5A 300-3000V 1.3-4 0.5-1 DO-415 2CG04-2CG30 0.2A 300-3000V 1.3-4 0.5-1 DO-41 （3）快恢复塑封阻尼二极管1 2CN1-2CN1C 1A 200-1200V 1.32 DO-412 2CN2D-2CN2M 0.5A 200-1000V 1.3 2 DO-413 2CN3D-2CN3M 1A 200-1000V 1.3 6 DO-414 2CN4D-2CN4M 1.5A 200-1000V 1.3 0.8 DO-155 2CN5D-2CN5M 1.5A 200-1000V 1.0 1 DO-156 2CN6D-2CN6M 1A 200-1000V 1.3 6 DO-417 2CN12D-2CN12M 3A 200-1000V 1.3 1 DO-201AD8 RH1Z-RH1C 0.6A 200-1000V 1.3 4 DO-419 TVR4J-TVR4N 1.2A 600-1000V 1.2 20 DO-153.超高频塑封二极管1 ERA34-10 0.1A 1000V 3 0.15 R-12 ERA32-02～10 1A 200-1000V 1.3 0.1 DO-413 ERB32-02～10 1.2A 200-1000V 1.3 0.1 DO-154 ERC30-02～10 1.5A 200-1000V 1.3 0.1 DO-155 ERC32-02～10 3A 200-1000V 1.3 0.1 DO-201AD6 EG01E-EG01C 0.5A 200-1000V 2 0.1 DO-417 EG1E-EG1C 1A 200-1000V 1.8 0.1 DO-418 RG10Z-RG10C 1.2A 200-1000V 2 0.1 DO-159 RG2Z-RG2C 1.5A 200-1000V 1.8 0.1 DO-1510 RG4Z-RG4C 3A 200-1000V 2 0.1 D0-201AD4.超快恢复塑封二极管序号型号 IF VRRM VF Trr 外形A V V ns（1）超快恢复塑封二极管1 SF10-SF50 1-5A 50-1000V 0.95-1.7 352 SF80-SF160 8-16A 50-600V 0.95-1.4 35 TO-2203 EGP10-EGP50 1-5A 50-200V 1.1 354 ERC38～04-ERC38～10 1A 400-1000V 1.7 50 DO-415 RL2-RL2C 2A 400-1000V 1.7 50 DO-156 RL3-RL3C 3A 400-1000V 1.7 50 DO-201AD7 1H1-1H8 1A 50-1000V 1.1-1.7 50-75 R-18 HER10-HER60 1-6A 50-1000V 1.1-1.7 50-759 HER80-HER160 8-6A 50-1000V 1.1-1.7 50-75 TO-22010 UF10-UF60 1-6A 50-1000V 1.1-1.7 50-7511 EL1Z-EL1 1.5A 200-350V 1.3 50 DO-15（2）MUR超快恢复整流二极管1 MUR120-MUR1120 1A 200-1200V 0.95-1.5 35-50 DO-412 MUR420-MUR4120 4A 200-1200V 0.95-1.6 35-75 DO-201AD3 MUR820-MUR8120 8A 200-1200V 1.3-2.1 35-75 TO-220AC4 MUR1020-MUR10120 10A 200-1200V 1.3-2.1 35-75 TO-220AC5 MUR1520-MUR15120 15A 200-1200V 1.3-2.1 35-75 TO-220AC6 MUR2020-MUR20120 20A 200-1200V 1.3-2.1 35-75 TO-220AB7 MUR3020-MUR30120 30A 200-1200V 1.3-2.1 35-75 TO-247AD8 MUR6020-MUR60120 60A 200-1200V 1.3-2.1 35-75 TO-247AD （3）RHRP、RHRG超快恢复二极管1 RHRP820-RHRP8120 8A 200-1200V 2.1-3.2 35-70 TO-220AC2 RHRP1520-RHRP15120 15A 200-1200V 2.1-3.2 40-75 TO-220AC3 RHRP3020-RHRP30120 30A 200-1200V 2.1-3.2 45-75 TO-220AC4 RHRG3020-RHRG30120 30A 200-1200V 2.1-3.2 45-75 TO-247AC5 RHRG5020-RHRG50120 50A 200-1200V 2.1-3.2 50-100 TO-247AC6 RHRG6020-RHRG60120 60A 200-1200V 2.1-3.2 45-75 TO-247AD （4）BYV29～79、BYT28～79超快恢复二极管1 BYW29-100～200 8A 100-200V 1.1 25 TO-220AC2 BYV29-300～500 9A 300-500V 1.25 60 TO-220AC3 BYQ28 -100～200 10A 100-200V 1.1 20 TO-220AB4 BYT28-300～500 10A 300-500V 1.4 60 TO-220AB5 BYV79-100～200 14A 100-200V 1.3 30 TO-220AC6 BYT79-300～500 14A 300-500V 1.4 60 TO-220AC7 BYV32-100～200 20A 100-200V 1.1 25 TO-220AB8 BYV34-300～500 20A 300-500V 1.1 60 TO-220AB9 BYV42-100～200 30A 100-200V 1.1 28 TO-220AB10 BYV44-300～500 30A 300-500V 1.25 60 TO-220AB5.肖特基整流二极管序号型号 IF VRRM VF 外形A V V（1）肖特基塑封整流二极管1 1N5817-1N5819 1A 20-40V 0.45-0.6 DO-412 1N5820-1N5822 3A 20-40V 0.45-0.6 DO-201AD3 SRT12-SRT100 1A 20-100V 0.55-0.85 R-14 SR10-SR50 1-5A 20-100V 0.55-0.855 SB120-SB1B0 1A 20-100V 0.55-0.85 DO-416 SB220-SB2B0 2A 20-100V 0.55-0.85 DO-157 SB320-SB3B0 3A 20-100V 0.55-0.85 DO-201AD8 SB520-SB5B0 5A 20-100V 0.55-0.85 D0-201AD9 ERA81-002～009 1A 20-90V 0.55-0.9 DO-4110 ERB81-002～009 2A 20-90V 0.55-0.9 DO-1511 ERC81-002～009 3A 20-90V 0.55-0.9 DO201AD12 EK03-EK09 1A 20-90V 0.55-0.81 DO-4113 EK13-EK19 1.5A 20-90V 0.55-0.81 DO-1514 EK33-EK39 2A 20-90V 0.55-0.81 DO-1515 EK43-EK49 3A 20-90V 0.55-0.81 DO-201AD（2）MBR、PBYR系列大电流肖特基整流二极管1 MBR1020-MBR1060 10A 20-60V 0.57-0.8 TO-220AC2 MBR1620-MBR1660 16A 20-60V 0.57-0.8 TO-220AC3 MBR2020CT-2060CT 20A 20-60V 0.57-0.8 TO-220AB4 MBR2520CT-2560CT 25A 20-60V 0.57-0.8 TO-220AB5 MBR3020PT-3060PT 30A 20-60V 0.57-0.8 TO-247AD6 MBR4020PT-4060PT 40A 20-60V 0.57-0.8 TO-247AD7 MBR6020PT-6060PT 60A 20-60V 0.57-0.8 TO-247AD8 PBYR735-745 7A 20-45V 0.56-0.66 TO-220AC9 PBYR1020-1060 10A 20-60V 0.56-0.77 TO-220AC10 PBYR1635-1660 16A 20-60V 0.56-0.77 TO-220AC11 PBYR2020CT-2045CT 20A 20-45V 0.56-0.65 TO-220AB12 PBYR3035PT-3060PT 30A 20-60V 0.56-0.77 TO-247AD 6.玻球快恢复二极管、玻钝芯片塑封二极管序号型号 IF VRRM VF Trr 外形A V V ns（1）BYV、BYT、BYM、BYW玻球快恢复二极管1 BYV26A-BYV26E 1A 200-1000V 1.5 0.03 DO-204AP2 BYV12-BYV16 1.5A 100-1000V 1.5 0.3 DO-204AP3 BYV96A-BYV96E 1.5A 100-1000V 1.5 0.3 DO-204AP4 BYV27-50～200 2A 50-200V 1.1 0.025 DO-204AP5 BYV28-50～200 3.5A 50-200V 1.1 0.03 G36 BYT52A-BYT52M 1A 50-1000V 1.3 0.2 DO-204AP7 BYT54A-BYT54M 1.25A 50-1000V 1.5 0.1 DO-204AP8 BYT53A-BYT53M 1.5A 50-1000V 1.1 0.05 DO-204AP9 BYT56A-BYT56M 3A 200-1000V 1.4 0.1 G310 BYM26A-BYM26M 2.3A 200-1000V 1.5 0.03 G311 BYM36A-BYM36M 3A 200-1000V 1.1 0.15 G312 BYW32-BYW38 2A 200-1000V 1.1 0.2 DO-204AP13 BYW52-BYW56 2A 200-1000V 1.1 4 DO-204AP14 BYW72-BYW76 3A 200-600V 1.1 0.2 G315 BYW96A-BYW96E 3A 200-1000V 1.5 0.2 G316 BY228 3A 1500V 1.5 20 G3（2）GP、RGP系列玻钝芯片塑封二极管17 GP10-GP30 1-3A 50-1000V 1.118 RGP01-10～RGP01-20 0.1A 1000-2000V 2 0.2-0.5 DO-4119 RGP05-10～RGP05-20 0.5A 1000-2000V 2 0.2-0.5 DO-4120 RGP10-RGP60 1-6A 50-2000V 1.3 0.15-0.57.PD、TR、PR系列高压塑封二极管1 PD0112-PD0160 0.1A 1200-6000V 1.2-5 DO-412 PD0312-PD0360 0.3A 1200-6000V 1.2-5 DO-153 PD0512-PD0560 0.5A 1200-6000V 1.2-5 DO-154 PD112-PD130 1A 1200-3000V 1.2-4 DO-155 PD1512-PD1530 1.5A 1200-3000V 1.2-4 DO-156 PD212-PD220 2A 1200-2000V 1.2-2.5 DO-201AD7 PD312-PD320 3A 1200-2000V 1.2-2.5 DO-201AD8 PD612-PD620 6A 1200-2000V 1.2-2.5 R-69 TR0112-TR0160 0.1A 1200-6000V 1.5-8 0.5-0.8 DO-4110 TR0312-TR0360 0.3A 1200-6000V 1.5-8 0.5-0.8 DO-1511 TR0512-TR0560 0.5A 1200-6000V 1.5-8 0.5-0.8 DO-1512 TR112-TR130 1A 1200-3000V 1.5-6 0.5-0.8 DO-1513 TR1512-TR1530 1.5A 1200-3000V 1.5-6 0.5-0.8 DO-1514 TR212-TR220 2A 1200-2000V 1.5-2.7 0.5-0.8 DO-201AD15 TR312-TR320 3A 1200-2000V 1.5-2.7 0.5-0.7 DO-201AD16 TR612-TR620 6A 1200-2000V 1.5-2.7 0.5-0.8 R-617 PR01-PR1 0.1-1A 1200-3000V 1.5-4 0.1-0.5 DO-1518 RC2 0.3A 2000V 3 0.5 DO-4119 RU4D-RP3F 1.5A-2A 1300-1500V 1.5 0.3 DO-201AD8.稳压二极管序号名称型号 PZM VZW V稳压二极管1 BZX55 0.5W 2.4V-47V2 1N5985B～1N6031B 0.5W 2.4V-200V3 1N4728～1N4764 1W 3.3V-100V4 1N5911B～1N5956B 1.5W 2.7V-200V5 2CW37-2.4～36 0.5W 2.4V-36V6 2CW51-2CW68 0.25W 3V-28.5V7 2CW101-2CW121 1W 3V-37.5V8 2DW50-2DW64 1W 41V-190V9 2DW80-2DW190 3W 41V-190V10 2DW110-2DW151 10W 4.3V-470V11 2DW170-2DW202 50W 4.3V-200V12 温度补偿稳压二极管 2DW230-2DW236 0.2W 5.8V-6.6V9.高速开关二极管序号型号 IC VRM Trr 外形mA V ns1 1N4148 150 100V 4 DO-352 1N4149-1N4154 150 35-100V 2-4 DO-353 1N4446-1N4454 150 40-100V 1-4 DO-354 1N914 75 100V 4 DO-355 BAV17-BAV21 250 25-250V 50 DO-356 BAW75-BAW76 300 35-75V 4 DO-357 2CK70-2CK79 10-280 20-60V 3-10 DO-358 2CK80-2CK85 10-300 20-60V 5-10 DO-359 1S1553-1S1555 100 70-35V 3 DO-3510 1S2471-1S2473 130-110 90-40V 3 DO-35几种常用二极管的特点1．整流二极管整流二极管结构主要是平面接触型，其特点是允许通过的电流比较大，反向击穿电压比较高，但PN结电容比较大，一般广泛应用于处理频率不高的电路中。

常用肖特基二极管型号及参数肖特基二极管是一种特殊的二极管，由于其具有较高的开关速度和低的开启电压，被广泛应用于电子领域中的高频电路、开关电路和功率放大电路等。

本文将介绍几种常用的肖特基二极管型号及其参数。

1. 1N58171N5817是一种常用的肖特基二极管，其最大反向电压为20V，最大正向电流为1A。

它具有快速恢复特性和低的正向压降，适用于高频开关电源和充电电路。

2. 1N58221N5822是一种常见的肖特基二极管，其最大反向电压为40V，最大正向电流为3A。

该型号的二极管具有较低的正向压降和较高的开关速度，适用于高频开关电源、稳压电路和逆变电路。

3. SR5100SR5100是一种高性能的肖特基二极管，其最大反向电压为100V，最大正向电流为5A。

该型号的二极管具有较低的反向电流和较高的开关速度，适用于高频开关电源、电机驱动和电源逆变器等应用。

4. BAT54BAT54是一种超小封装的肖特基二极管，其最大反向电压为30V，最大正向电流为200mA。

该型号的二极管具有快速恢复特性和低的正向压降，适用于便携式电子产品、无线通信和电源管理等领域。

5. SB5150SB5150是一种高性能的肖特基二极管，其最大反向电压为150V，最大正向电流为5A。

该型号的二极管具有较低的反向电流和较高的开关速度，适用于高频开关电源、电机驱动和电源逆变器等应用。

6. MBR20100CTMBR20100CT是一种高功率的肖特基二极管，其最大反向电压为100V，最大正向电流为20A。

该型号的二极管具有快速恢复特性和低的正向压降，适用于高功率开关电源、电机驱动和逆变器等高要求的应用。

肖特基二极管是一种具有快速恢复特性和低的正向压降的二极管。

常用的肖特基二极管型号包括1N5817、1N5822、SR5100、BAT54、SB5150和MBR20100CT等。

这些二极管具有不同的最大反向电压和最大正向电流，适用于不同的应用场景。

二极管的分类与特性参数一、二极管的分类1.按材料分类：（1）硅二极管：硅二极管是最常见的二极管，具有较高的工作温度和较低的导通电压。

（2）锗二极管：锗二极管具有较低的导通电压，适用于低功耗和低电压应用。

2.按结构分类：（1）环绕式二极管：环绕式二极管是最简单的结构，由P型和N型两种半导体材料组成。

（2）肖特基二极管：肖特基二极管是一种PN结构的二极管，特点是导通电压低，反向漏电流小。

（3）合金二极管：合金二极管是一种PN结构的二极管，具有高转导特性和高工作频率。

3.按工作电压分类：（1）低压二极管：低压二极管的导通电压一般在0.2V以下。

（2）中压二极管：中压二极管的导通电压一般在0.2V~0.6V之间。

（3）高压二极管：高压二极管的导通电压一般在0.6V以上。

二、二极管的特性参数1.最大可逆电压（VRM）：指二极管可承受的最大反向电压，超过该电压会导致二极管击穿损坏。

2.最大正向电流（IFM）：指二极管可承受的最大正向电流，超过该电流会使二极管过热损坏。

3.最大反向电流（IRM）：指二极管在反向电压下的最大反向漏电流，超过该电流会导致负载电路的误操作。

4.导通电压降（VF）：指二极管在正向工作时的导通电压，也称为正向压降。

5.反向漏电流（IR）：指二极管在反向电压下的漏电流，也称为反向电流或反向饱和电流。

6.反向恢复时间（tRR）：指二极管从正向导通转为反向截止的时间，也称为反向恢复速度。

时间越短，二极管的高频特性越好。

7.热稳定工作电流（Iz）：指二极管在指定温度下的稳态工作电流，也称为额定工作电流。

8.温度系数：指二极管的电压、电流等参数随温度变化的大小，也称为温度稳定性。

9.前导电压降（VF1）：指二极管开始正向导通时的电压降。

10.储电容（Cj）：指二极管内部的储电容量，是二极管的一个重要参数，与二极管的高频特性有关。

三、总结二极管是电子电路中使用最广泛的器件之一，根据不同的分类标准，二极管可以分为硅二极管、锗二极管、环绕式二极管、肖特基二极管和合金二极管等。

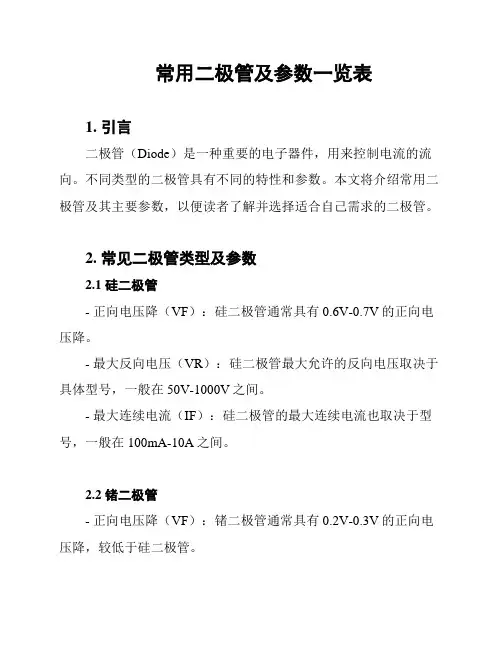

常用二极管及参数一览表1. 引言二极管（Diode）是一种重要的电子器件，用来控制电流的流向。

不同类型的二极管具有不同的特性和参数。

本文将介绍常用二极管及其主要参数，以便读者了解并选择适合自己需求的二极管。

2. 常见二极管类型及参数2.1 硅二极管- 正向电压降（VF）：硅二极管通常具有0.6V-0.7V的正向电压降。

- 最大反向电压（VR）：硅二极管最大允许的反向电压取决于具体型号，一般在50V-1000V之间。

- 最大连续电流（IF）：硅二极管的最大连续电流也取决于型号，一般在100mA-10A之间。

2.2 锗二极管- 正向电压降（VF）：锗二极管通常具有0.2V-0.3V的正向电压降，较低于硅二极管。

- 最大反向电压（VR）：锗二极管的最大允许反向电压一般在20V左右。

- 最大连续电流（IF）：锗二极管的最大连续电流一般在100mA以下。

2.3 快恢复二极管- 正向电压降（VF）：快恢复二极管通常具有1V-2V的正向电压降。

- 最大反向电压（VR）：快恢复二极管的最大允许反向电压一般在100V以上。

- 最大连续电流（IF）：快恢复二极管的最大连续电流一般在1A以上。

2.4 肖特基二极管- 正向电压降（VF）：肖特基二极管通常具有0.2V-0.4V的正向电压降。

- 最大反向电压（VR）：肖特基二极管的最大允许反向电压一般在50V-200V左右。

- 最大连续电流（IF）：肖特基二极管的最大连续电流一般在1A以上。

2.5 光电二极管- 最大光敏电流（IL）：光电二极管的最大光敏电流取决于具体型号，一般在1mA-10mA之间。

- 最大耐压（PD）：光电二极管的最大耐压一般在20V-100V之间。

3. 使用注意事项- 根据电路设计需求，选择适当类型的二极管。

- 注意二极管的最大允许电流和反向电压，避免超过其额定值。

- 在连接二极管时，正确区分正负极，以免逆相连接导致性能下降。

- 使用光电二极管时，避免过高的光照强度，以免损坏器件。

常用二极管型号及参数大全
二极管是一种最常用的电子器件之一，它具有方便、可靠、低成本等优点，在电子领域被广泛应用。

常用的二极管型号和参数有很多，下面我将介绍一些常见的二极管型号及其参数。

1.PN结二极管：
型号:1N4148
参数:正向电压降：0.7V，反向最大电压：75V，最大连续电流：
300mA
2.快恢复二极管：
型号:1N4937
参数:正向电压降：1.2V，反向最大电压：600V，最大连续电流：1A 3.高速二极管：
型号:BAT54
参数:正向电压降：0.55V，反向最大电压：30V，最大连续电流：350mA
4.整流二极管：
型号:1N4007
参数:正向电压降：1V，反向最大电压：1000V，最大连续电流：1A 5.功率二极管：
型号:1N5408
参数:正向电压降：1.2V，反向最大电压：1000V，最大连续电流：3A 6.双向导通二极管：
型号:BAT54S
参数:正向电压降：0.55V，反向最大电压：30V，最大连续电流：650mA
7. Zenner二极管：
型号:1N4742A
参数:正向电压降：1.2V，反向最大电压：12V，最大电流：1W
8.稳压二极管：
型号:1N5231B
参数:正向电压降：0.7V，反向最大电压：4.7V，最大连续电流：0.5W
9.光电耦合二极管：
型号:PC817
参数:正向电压降：1.2V，反向最大电压：80V，最大连续电流：50mA 10.电容二极管：
型号:BB001
参数:正向电压降：1.2V，反向最大电压：6V，最大连续电流：50mA。

二极管的种类和符号
二极管是一种电子器件，只允许电流在一个方向上流动。

它们通常由半导体材料制成，最常见的类型是硅二极管和锗二极管。

二极管在电路中有着广泛的应用，如整流、检波、开关等。

种类：
1.硅二极管：硅二极管是最常见的一种二极管，它的特点
是工作电压较高，但电流较小。

硅二极管的导通电压通常在0.7V左右。

2.锗二极管：锗二极管的导通电压较低，通常在0.3V左
右，因此它通常用于低电压的电路中。

3.肖特基二极管：肖特基二极管是一种高效能的二极管，
它的导通电压较低，而且恢复时间较短，因此常用于高频电路中。

4.快恢复二极管：快恢复二极管的恢复时间较短，因此它
也常用于高频电路中。

5.稳压二极管：稳压二极管是一种特殊的二极管，它的特
点是稳压性能好，可以将电压稳定在一个特定的值。

6.变容二极管：变容二极管是一种特殊的二极管，它的特
点是电容值可以随着外加电压的变化而变化，因此常用于调频和调相电路中。

符号：
二极管的符号如下图所示：
其中，A表示阳极，K表示阴极；在图形中加一个横杠表示反向阻断，不加横杠表示正向导通。

以上是对二极管的种类和符号的基本介绍。

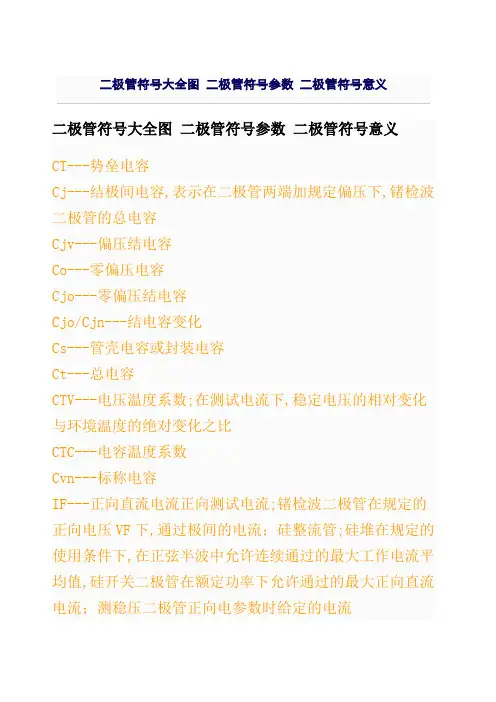

二极管符号大全图二极管符号参数二极管符号意义CT---势垒电容Cj---结极间电容,表示在二极管两端加规定偏压下,锗检波二极管的总电容Cjv---偏压结电容Co---零偏压电容Cjo---零偏压结电容Cjo/Cjn---结电容变化Cs---管壳电容或封装电容Ct---总电容CTV---电压温度系数;在测试电流下,稳定电压的相对变化与环境温度的绝对变化之比CTC---电容温度系数Cvn---标称电容IF---正向直流电流正向测试电流;锗检波二极管在规定的正向电压VF下,通过极间的电流；硅整流管;硅堆在规定的使用条件下,在正弦半波中允许连续通过的最大工作电流平均值,硅开关二极管在额定功率下允许通过的最大正向直流电流；测稳压二极管正向电参数时给定的电流IFAV---正向平均电流IFMIM---正向峰值电流正向最大电流;在额定功率下,允许通过二极管的最大正向脉冲电流;发光二极管极限电流; IH---恒定电流;维持电流;Ii---发光二极管起辉电流IFRM---正向重复峰值电流IFSM---正向不重复峰值电流浪涌电流Io---整流电流;在特定线路中规定频率和规定电压条件下所通过的工作电流IFov---正向过载电流IL---光电流或稳流二极管极限电流ID---暗电流IB2---单结晶体管中的基极调制电流IEM---发射极峰值电流IEB10---双基极单结晶体管中发射极与第一基极间反向电流IEB20---双基极单结晶体管中发射极向电流ICM---最大输出平均电流IFMP---正向脉冲电流IP---峰点电流IV---谷点电流IGT---晶闸管控制极触发电流IGD---晶闸管控制极不触发电流IGFM---控制极正向峰值电流IRAV---反向平均电流IRIn---反向直流电流反向漏电流;在测反向特性时,给定的反向电流；硅堆在正弦半波电阻性负载电路中,加反向电压规定值时,所通过的电流；硅开关二极管两端加反向工作电压VR时所通过的电流；稳压二极管在反向电压下,产生的漏电流；整流管在正弦半波最高反向工作电压下的漏电流; IRM---反向峰值电流IRR---晶闸管反向重复平均电流IDR---晶闸管断态平均重复电流IRRM---反向重复峰值电流IRSM---反向不重复峰值电流反向浪涌电流Irp---反向恢复电流Iz---稳定电压电流反向测试电流;测试反向电参数时,给定的反向电流Izk---稳压管膝点电流IOM---最大正向整流电流;在规定条件下,能承受的正向最大瞬时电流；在电阻性负荷的正弦半波整流电路中允许连续通过锗检波二极管的最大工作电流IZSM---稳压二极管浪涌电流IZM---最大稳压电流;在最大耗散功率下稳压二极管允许通过的电流iF---正向总瞬时电流iR---反向总瞬时电流ir---反向恢复电流Iop---工作电流Is---稳流二极管稳定电流f---频率n---电容变化指数；电容比Q---优值品质因素δvz---稳压管电压漂移di/dt---通态电流临界上升率dv/dt---通态电压临界上升率PB---承受脉冲烧毁功率PFTAV---正向导通平均耗散功率PFTM---正向峰值耗散功率PFT---正向导通总瞬时耗散功率Pd---耗散功率PG---门极平均功率PGM---门极峰值功率PC---控制极平均功率或集电极耗散功率Pi---输入功率PK---最大开关功率PM---额定功率;硅二极管结温不高于150度所能承受的最大功率PMP---最大漏过脉冲功率PMS---最大承受脉冲功率Po---输出功率PR---反向浪涌功率Ptot---总耗散功率Pomax---最大输出功率Psc---连续输出功率PSM---不重复浪涌功率PZM---最大耗散功率;在给定使用条件下,稳压二极管允许承受的最大功率RFr---正向微分电阻;在正向导通时,电流随电压指数的增加,呈现明显的非线性特性;在某一正向电压下,电压增加微小量△V,正向电流相应增加△I,则△V/△I称微分电阻RBB---双基极晶体管的基极间电阻RE---射频电阻RL---负载电阻Rsrs----串联电阻Rth----热阻Rthja----结到环境的热阻Rzru---动态电阻Rthjc---结到壳的热阻rδ---衰减电阻rth---瞬态电阻Ta---环境温度Tc---壳温td---延迟时间tf---下降时间tfr---正向恢复时间tg---电路换向关断时间tgt---门极控制极开通时间Tj---结温Tjm---最高结温ton---开通时间toff---关断时间tr---上升时间trr---反向恢复时间ts---存储时间tstg---温度补偿二极管的贮成温度a---温度系数λp---发光峰值波长△λ---光谱半宽度η---单结晶体管分压比或效率VB---反向峰值击穿电压Vc---整流输入电压VB2B1---基极间电压VBE10---发射极与第一基极反向电压VEB---饱和压降VFM---最大正向压降正向峰值电压VF---正向压降正向直流电压△VF---正向压降差VDRM---断态重复峰值电压VGT---门极触发电压VGD---门极不触发电压VGFM---门极正向峰值电压VGRM---门极反向峰值电压VFAV---正向平均电压Vo---交流输入电压VOM---最大输出平均电压Vop---工作电压Vn---中心电压Vp---峰点电压VR---反向工作电压反向直流电压VRM---反向峰值电压最高测试电压VBR---击穿电压Vth---阀电压门限电压VRRM---反向重复峰值电压反向浪涌电压VRWM---反向工作峰值电压Vv---谷点电压Vz---稳定电压△Vz---稳压范围电压增量Vs---通向电压信号电压或稳流管稳定电流电压av---电压温度系数Vk---膝点电压稳流二极管VL---极限电压CT---势垒电容Cj---结极间电容,表示在二极管两端加规定偏压下,锗检波二极管的总电容Cjv---偏压结电容Co---零偏压电容Cjo---零偏压结电容Cjo/Cjn---结电容变化Cs---管壳电容或封装电容Ct---总电容CTV---电压温度系数;在测试电流下,稳定电压的相对变化与环境温度的绝对变化之比CTC---电容温度系数Cvn---标称电容IF---正向直流电流正向测试电流;锗检波二极管在规定的正向电压VF下,通过极间的电流；硅整流管;硅堆在规定的使用条件下,在正弦半波中允许连续通过的最大工作电流平均值,硅开关二极管在额定功率下允许通过的最大正向直流电流；测稳压二极管正向电参数时给定的电流IFAV---正向平均电流IFMIM---正向峰值电流正向最大电流;在额定功率下,允许通过二极管的最大正向脉冲电流;发光二极管极限电流;IH---恒定电流;维持电流;Ii---发光二极管起辉电流IFRM---正向重复峰值电流IFSM---正向不重复峰值电流浪涌电流Io---整流电流;在特定线路中规定频率和规定电压条件下所通过的工作电流IFov---正向过载电流IL---光电流或稳流二极管极限电流ID---暗电流IB2---单结晶体管中的基极调制电流IEM---发射极峰值电流IEB10---双基极单结晶体管中发射极与第一基极间反向电流IEB20---双基极单结晶体管中发射极向电流ICM---最大输出平均电流IFMP---正向脉冲电流IP---峰点电流IV---谷点电流IGT---晶闸管控制极触发电流IGD---晶闸管控制极不触发电流IGFM---控制极正向峰值电流IRAV---反向平均电流IRIn---反向直流电流反向漏电流;在测反向特性时,给定的反向电流；硅堆在正弦半波电阻性负载电路中,加反向电压规定值时,所通过的电流；硅开关二极管两端加反向工作电压VR时所通过的电流；稳压二极管在反向电压下,产生的漏电流；整流管在正弦半波最高反向工作电压下的漏电流;IRM---反向峰值电流IRR---晶闸管反向重复平均电流IDR---晶闸管断态平均重复电流IRRM---反向重复峰值电流IRSM---反向不重复峰值电流反向浪涌电流Irp---反向恢复电流Iz---稳定电压电流反向测试电流;测试反向电参数时,给定的反向电流Izk---稳压管膝点电流IOM---最大正向整流电流;在规定条件下,能承受的正向最大瞬时电流；在电阻性负荷的正弦半波整流电路中允许连续通过锗检波二极管的最大工作电流IZSM---稳压二极管浪涌电流IZM---最大稳压电流;在最大耗散功率下稳压二极管允许通过的电流iF---正向总瞬时电流iR---反向总瞬时电流ir---反向恢复电流Iop---工作电流Is---稳流二极管稳定电流f---频率n---电容变化指数；电容比Q---优值品质因素δvz---稳压管电压漂移di/dt---通态电流临界上升率dv/dt---通态电压临界上升率。

二极管的种类和用途图二极管是一种电子器件，又称晶体二极管或电子二极管。

它由半导体材料制成，具有两个电极：一个是P型半导体和一个是N型半导体。

二极管是电子电路中最简单和最重要的器件之一，它具有许多不同的种类和用途。

在接下来的1200字里，我将详细介绍几种常见的二极管种类及其用途。

1. 通用二极管（General Purpose Diode）通用二极管是最常见的二极管类型之一，也称为整流二极管或信号二极管。

它的主要功能是将交流信号转换为直流信号，在电子设备中广泛应用于整流、开关、保护和调整电源电压等方面。

通用二极管一般采用硅材料制成，具有较高的导电性和耐压能力。

2. 效应二极管（Tunnel Diode）效应二极管是一种具有负差电阻特性的特殊二极管。

由于量子力学效应产生的特殊电子输运机制，效应二极管在特定电压范围内体现出反常的导电行为。

它主要用于高频振荡器、微波发射器、高速计数器和超低噪声放大器等应用领域。

3. 快恢复二极管（Fast Recovery Diode）快恢复二极管是一种具有较短恢复时间的二极管。

在高频、大功率开关电路中，由于一个二极管关闭时需要一定的恢复时间来驱散载流子，这个时间间隔会导致电压波形的畸变。

而快恢复二极管能够更快地恢复至开态，减小电压波形的畸变，提高电路的开关速度和效率。

因此，快恢复二极管广泛应用于开关电源、逆变器、电机驱动和电源传输等领域。

4. 功率二极管（Power Diode）功率二极管是一种可以承受较大电流和电压的二极管。

它通常用于电流大、电压高的电路中，如整流器、逆变器、电源开关、电机驱动和高频电源传输等应用场合。

功率二极管一般采用硅材料制成，有较低的导通电阻，能够耐受较大的功率损耗。

5. 发光二极管（Light Emitting Diode，LED）发光二极管是一种能够将电能转换为可见光能量的二极管。

LED具有耐用、高亮度、低功耗、寿命长等优点，因此被广泛应用于照明、显示、指示和通信等领域。

二极管参数表二极管是一种最常用的半导体器件，它有着简单、可靠、易于制造等特点，广泛应用于电子电路中。

二极管的参数表对于电子工程师来说是必须要学习的一部分，下面我们来分步骤阐述一下二极管的参数表。

第一步：二极管的命名规则二极管的命名规则是由三个字母和一个数字组成的，例如1N4001。

其中，第一个字母代表材料的类型，N表示硅材料；P表示锗材料；第二个字母A、B、C、D等表示材料的级别和工艺等级；第三个字母表示二极管的用途和结构类型，B表示整流二极管；C表示稳压二极管；D 表示开关二极管等；最后一个数字表示二极管的最大反向电压值，也称为峰值反向电压，单位是V。

第二步：二极管的主要参数①最大反向电压值（VRRM）：该参数表示二极管能够承受的最大反向电压值，一旦超过这个值，二极管就会失效。

这个值在二极管的参数表中通常以V来表示。

②最大连续反向电流（IF）：该参数表示二极管正向导通时能够承受的最大电流值。

这个值在二极管的参数表中通常以mA来表示。

③最大峰值反向电流（IR）：该参数表示在反向电压等于最大反向电压值时，二极管能够承受的最大反向电流值。

这个值在二极管的参数表中通常以μA来表示。

④正向压降（VF）：正向压降是指二极管正向导通时的电压降值，这个值在二极管的参数表中通常以V来表示。

⑤反向恢复时间（trr）：该参数表示二极管正向导通转向反向导通所需的时间。

这个值在二极管的参数表中通常以ns来表示。

第三步：二极管的封装形式二极管的封装形式非常多样化，最常见的类型有杜脉封装（DO-41）、扁平型封装（SMD）、多层塑封封装（DIP）等。

其中，DO-41封装的二极管是最常用的一种，它长约4.65mm，直径约1.78mm，可承受的电压大致在50V-1000V之间。

总结：二极管的参数表是电子工程师必须要掌握的一部分，通过了解二极管的命名规则、主要参数和封装形式，我们能够更好地选择适合自己需要的二极管。

二极管虽然相对简单，但这并不意味着它不重要，相反，二极管在电子电路中有着不可替代的作用，我们需要精心选择和使用。

各种二极管的分类及参数二极管是一种最简单的电子器件，广泛应用于各种电子电路中。

根据不同的分类标准和参数，二极管可以分为多种类型。

下面将介绍几种常见的二极管分类及其参数。

一、按应用领域分类1. 信号二极管：主要用于信号处理电路中，如收音机、音频放大器等。

常见的信号二极管有普通二极管、快恢复二极管和 Schottky 二极管等。

2.功率二极管：主要用于功率放大电路中，如电源开关、逆变器等。

常见的功率二极管有快恢复二极管、肖特基二极管、整流二极管和开关二极管等。

3.光电二极管：主要用于光电转换电路中，如遥控器、光耦合器等。

光电二极管主要参数包括光敏度、响应时间和最大电流等。

二、按结构分类1.普通二极管：普通二极管由两块半导体材料组成，即P型和N型半导体，通过PN结的特性来实现二极管的整流功能。

普通二极管的主要参数包括最大反向电压、最大额定电流和正向压降等。

2.快恢复二极管：快恢复二极管是一种速度较快的二极管，可以在较短时间内恢复到正向导通状态。

它主要用于高频电路和开关电源等领域。

快恢复二极管的主要参数包括恢复时间、二极管电容和正向电压降等。

3.肖特基二极管：肖特基二极管利用金属和半导体之间的肖特基势垒，具有较小的压降和较快的开关速度。

它主要用于高频电路和功率电子领域。

肖特基二极管的主要参数包括正向电压降、反向电压和正向漏电流等。

4.整流二极管：整流二极管是一种用于将交流信号转化为直流信号的二极管。

它主要用于电源和电路中的整流部分。

整流二极管的主要参数包括最大反向电压、额定电流和正向压降等。

5.隧道二极管：隧道二极管的特殊结构使得电子可以以惊人的速度穿过势垒，产生很高的电流。

三、按参数分类1.最大反向电压（VR）：指二极管能够承受的最大反向电压，超过该电压会导致二极管击穿损坏。

2.最大额定电流（IFM）：指二极管能够承受的最大额定电流，超过该电流会导致二极管过热损坏。

3.正向压降（VF）：指二极管在正向导通状态下的电压降，也称为正向压降。

二极管功能种类及应用二极管是一种半导体器件，具有单向导电性能，广泛应用于电子电路中。

本文将介绍二极管的功能种类及其应用。

功能种类：1. 整流二极管（Rectifier diode）：主要用于将交流电转换为直流电。

在整流电源中，整流二极管的作用是只允许电流在一个方向上通过，将交流信号转换为具有单向导电性质的直流信号。

2. 齐纳二极管（Zener diode）：主要用于稳压和电压参考。

齐纳二极管在其反向工作区域具有稳定的电压特性，可以用作稳压器或电压参考元件，使电路中的电压保持在特定的范围内。

3. 光电二极管（Photodiode）：主要用于光电转换。

光电二极管能够将光能转换为电能，常用于光电探测器、光电传感器、光通信和光测量等领域。

4. 发光二极管（Light-emitting diode，LED）：主要用于发光。

发光二极管具有发光特性，可将电能转换为光能，广泛应用于显示屏、指示灯、照明等领域。

5. 肖特基二极管（Schottky diode）：主要用于高频、高速开关和整流。

肖特基二极管具有较低的正向压降和快速开关特性，适用于高频电路、高速开关电路和功率电路。

6. 可变电容二极管（Varactor diode）：主要用于电容调节。

可变电容二极管的电容值可以通过调节反向偏置电压来实现，常用于电子调谐电路、频率合成电路和频率调制电路等。

7. 热敏二极管（Thermistor）：主要用于温度测量和控制。

热敏二极管的电阻值随温度的变化而变化，可用于测量和控制温度，广泛应用于温度传感器、温控电路等。

应用：1. 整流器：整流二极管常用于电源中的整流电路，将交流电转换为直流电，为后续电路提供稳定的直流电源。

2. 电压稳压器：齐纳二极管常用于稳压电路中，通过控制反向电压来保持电路中的电压稳定。

3. 光电传感器：光电二极管常用于光电传感器中，能够将光信号转换为电信号，用于检测光强、测量距离等。

4. 显示器：发光二极管常用于显示屏、指示灯等领域，通过发光实现信息的显示和指示。

涨姿势！二极管符号大全，二极管实物大全、二极管种类作用大全！二极管种类、作用、实物大全整流二极管二极管电路中，整流二极管的应用最为常见。

所谓整流二极管就是专门用于电源电路中将交流电转换成单向脉动直流电的二极管。

快恢复整流二极管整流二极管-硅管整流二极管-三相整流桥整流二极管-汽车用整流二极管-汽车用整流二极管-雪崩管整流桥整流二极管-高频整流二极管-高频稳压二极管也称齐纳二极管，或称反向击穿二极管。

稳压二极管与普通二极管特性不同，稳压二极管主要用来稳定直流工作电压，还可以用来对信号进行限幅发光二极管发光二极管简称LED，常用来指示电路的工作状态和各种信号。

肖特基二极管肖特基二极管主要用于电路的整流和续流。

广泛应用于开关电源，变频器，驱动器等电路。

做高频，低压，大电流整流二极管，续流二极管，保护二极管使用，或在微波通信中做整流二极管，小信号检波二极管等。

快恢复二极管（超快恢复二极管）快恢复二极管应用于开关电源，脉宽调制器（PWM），不间断电源（UPS），交流电动机变频调速（VVVF），高频加热等，作为高频，大电流的续流或整流二极管。

恒流二极管能在很宽的电压范围内输出恒定的电流，并具有很高的动态阻抗。

可用于稳定和限制电流。

主要应用在低功率方面，例如恒流源，稳压源，放大器以及电子仪器的保护电路等瞬态电压抑制二极管又称瞬变电压抑制二极管，双向击穿二极管，简称TVS。

瞬态抑制二极管不会被击穿，它能够在电压极高时降低电阻，使电流分流或控制其流向，从而保护电路元件在瞬间电压过高的情况下不被烧毁。

双向触发二极管又称二端交流器件DIAC或双向二极管。

常用来出发双向晶闸管，还可构成过压保护电路等。

变阻二极管变阻二极管是利用PN结之间等效电阻可变的原理制成的，主要应用于10-1000MHz高频电路或开关电源等电路，做可调衰减器，起限幅，保护等作用。

隧道二极管又称江崎二极管，它是以隧道效应电流为主要电流分量的二极管，结构简单，变化速度快，功耗小。

特殊二极管符号
符号D代表二极管（diode），符号ZD代表稳压二极管（Zener diode）。

二极管最普遍的功能就是只允许电流由单一方向通过（称为顺向偏压），反向时阻断（称为逆向偏压）。

稳压二极管主要被作为稳压器或电压基准元件使用。

稳压二极管可以串联起来以便在较高的电压上使用，通过串联就可获得更高的稳定电压。

扩展资料
二极管种类有很多，按照所用的半导体材料，可分为锗二极管（Ge 管）和硅二极管（Si管）。

根据其不同用途，可分为检波二极管、整流二极管、稳压二极管、开关二极管、隔离二极管、肖特基二极管、发光二极管、硅功率开关二极管、旋转二极管等。

按照管芯结构，又可分为点接触型二极管、面接触型二极管及平面型二极管。

点接触型二极管是用一根很细的金属丝压在光洁的半导体晶片表面，通以脉冲电流，使触丝一端与晶片牢固地烧结在一起，形成一个“PN
结”。

由于是点接触，只允许通过较小的电流（不超过几十毫安），适用于高频小电流电路，如收音机的检波等。

面接触型二极管的“PN结”面积较大，允许通过较大的电流（几安到几十安），主要用于把交流电变换成直流电的“整流”电路中。

平面型二极管是一种特制的硅二极管，它不仅能通过较大的电流，而且性能稳定可靠，多用于开关、脉冲及高频电路中。

二极管常见型号二极管是一种最简单的电子元器件，也是电子电路中最常见的元件之一。

它具有非常重要的作用，在电子设备中广泛应用。

本文将详细介绍几种常见的二极管型号及其特点。

一、1N4148型二极管1N4148是一种快恢复二极管，它是一种以硅为基础材料制造的通用型二极管。

它具有快速恢复时间和高电压能力的特点，常被用于高速开关电路、小信号放大电路等。

1N4148的最大可逆电压为100V，额定电流为150mA，具有较高的开关速度和低漏电流。

二、1N4007型二极管1N4007是一种大功率整流二极管，主要用于电源供电、整流电路以及电流限制等应用。

它能够承受较高的电流和电压，具有良好的导通特性。

1N4007的最大可逆电压为1000V，额定电流为1A，具有良好的损耗功率特性和低反向电流。

三、1N5819型二极管1N5819是一种快恢复肖特基二极管，具有快速恢复时间和较低的开启电压。

它主要用于开关电源、光伏电池、电动车充电器等高频开关电路中。

1N5819的最大可逆电压为40V，额定电流为1A，由于其快恢复特性，具有较低的开启电压和高开关速度。

四、1N5408型二极管1N5408是一种高功率整流二极管，用于高电流、高压的整流电路中。

它能够承受较高的电流和电压，具有良好的导通特性和低反向电流。

1N5408的最大可逆电压为1000V，额定电流为3A，适用于较大功率的电源供电、整流电路等应用。

五、LED二极管LED（Light Emitting Diode）是一种发光二极管，可以自发光。

根据不同的材料和结构，LED可以发出不同颜色的光。

LED具有体积小、寿命长、耗能低等优点，在照明、显示、指示等领域得到广泛应用。

常见的颜色有红色、绿色、蓝色等，可以根据需要选择合适的LED二极管。

综上所述，以上介绍了几种常见的二极管型号及其特点。

在实际应用中，我们需要根据具体的电路要求选择合适的二极管型号。

不同的型号具有不同的特性，因此我们需要根据具体需求来选择合适的二极管，以保证电路的正常工作和稳定性。

1.塑封整流二极管序号型号IF VRRM VF Trr 外形A V V μs1 1A1-1A7 1A 50-1000V R-12 1N4001-1N4007 1A 50-1000V DO-413 1N5391-1N5399 1.5A 50-1000V DO-154 2A01-2A07 2A 50-1000V DO-155 1N5400-1N5408 3A 50-1000V DO-201AD6 6A05-6A10 6A 50-1000V R-67 TS750-TS758 6A 50-800V R-68 RL10-RL60 1A-6A 50-1000V9 2CZ81-2CZ87 0.05A-3A 50-1000V DO-4110 2CP21-2CP29 0.3A 100-1000V DO-4111 2DZ14-2DZ15 0.5A-1A 200-1000V DO-4112 2DP3-2DP5 0.3A-1A 200-1000V DO-4113 BYW27 1A 200-1300V DO-4114 DR202-DR210 2A 200-1000V DO-1515 BY251-BY254 3A 200-800V DO-201AD16 BY550-200～1000 5A 200-1000V R-517 PX10A02-PX10A13 10A 200-1300V PX18 PX12A02-PX12A13 12A 200-1300V PX19 PX15A02-PX15A13 15A 200-1300V PX20 ERA15-02～13 1A 200-1300V R-121 ERB12-02～13 1A 200-1300V DO-1522 ERC05-02～13 1.2A 200-1300V DO-1523 ERC04-02～13 1.5A 200-1300V DO-1524 ERD03-02～13 3A 200-1300V DO-201AD25 EM1-EM2 1A-1.2A 200-1000V DO-1526 RM1Z-RM1C 1A 200-1000V DO-1527 RM2Z-RM2C 1.2A 200-1000V DO-1528 RM11Z-RM11C 1.5A 200-1000V DO-1529 RM3Z-RM3C 2.5A 200-1000V DO-201AD30 RM4Z-RM4C 3A 200-1000V DO-201AD 2.快恢复塑封整流二极管序号型号IF VRRM VF Trr 外形A V V μs1快恢复塑封整流二极管1 1F1-1F7 1A 50-1000V R-12 FR10-FR60 1A-6A 50-1000V3 1N4933-1N4937 1A 50-600V DO-414 1N4942-1N4948 1A 200-1000V DO-415 BA157-BA159 1A 400-1000V DO-416 MR850-MR858 3A 100-800V DO-201AD7 EU1-EU2 0.25A-1A 100-1000V DO-419 30DF1-30DF10 3A 100-1000V DO-201AD10 RU1-RU4 0.25A-3A 100-1000V11 ERA22-02～10 0.5A 200-1000V R-112 ERA18-02～10 0.8A 200-1000V R-113 ERB43-02～10 0.5A 200-1000V DO-4114 ERB44-02～10 1A 200-1000V DO-1515 ERC18-02～10 1.2A 200-1000V DO-1516 ERD28-02～10 1.5A 200-1000V DO-201AD17 ERD29-02～10 2.5A 200-1000V DO-201AD18 ERD32-02～10 3A 200-1000V DO-201AD19 ERD09-13～15 3A 1300-1500V R-52SK、2CG系列快恢复整流二极管1 SK1-02～30 1.5A 200-3000V DO-152 SK2-02～30 1A 200-3000V DO-413 SK3-02～30 2A 200-3000V DO-154 SK4-02～30 0.5A 300-3000V DO-415 2CG04-2CG30 0.2A 300-3000V DO-413快恢复塑封阻尼二极管1 2CN1-2CN1C 1A 200-1200V2 DO-412 2CN2D-2CN2M 0.5A 200-1000V 2 DO-413 2CN3D-2CN3M 1A 200-1000V 6 DO-414 2CN4D-2CN4M 1.5A 200-1000V DO-155 2CN5D-2CN5M 1.5A 200-1000V 1 DO-156 2CN6D-2CN6M 1A 200-1000V 6 DO-417 2CN12D-2CN12M 3A 200-1000V 1 DO-201AD8 RH1Z-RH1C 0.6A 200-1000V 4 DO-419 TVR4J-TVR4N 1.2A 600-1000V 20 DO-153.超高频塑封二极管1 ERA34-10 0.1A 1000V 3 R-12 ERA32-02～10 1A 200-1000V DO-413 ERB32-02～10 1.2A 200-1000V DO-154 ERC30-02～10 1.5A 200-1000V DO-155 ERC32-02～10 3A 200-1000V DO-201AD6 EG01E-EG01C 0.5A 200-1000V 2 DO-417 EG1E-EG1C 1A 200-1000V DO-418 RG10Z-RG10C 1.2A 200-1000V 2 DO-159 RG2Z-RG2C 1.5A 200-1000V DO-1510 RG4Z-RG4C 3A 200-1000V 2 D0-201AD4.超快恢复塑封二极管序号型号IF VRRM VF Trr 外形A V V ns1超快恢复塑封二极管1 SF10-SF50 1-5A 50-1000V 353 EGP10-EGP50 1-5A 50-200V 354 ERC38～04-ERC38～10 1A 400-1000V 50 DO-415 RL2-RL2C 2A 400-1000V 50 DO-156 RL3-RL3C 3A 400-1000V 50 DO-201AD7 1H1-1H8 1A 50-1000V 50-75 R-18 HER10-HER60 1-6A 50-1000V 50-759 HER80-HER160 8-6A 50-1000V 50-75 TO-22010 UF10-UF60 1-6A 50-1000V 50-7511 EL1Z-EL1 1.5A 200-350V 50 DO-152MUR超快恢复整流二极管1 MUR120-MUR1120 1A 200-1200V 35-50 DO-412 MUR420-MUR4120 4A 200-1200V 35-75 DO-201AD3 MUR820-MUR8120 8A 200-1200V 35-75 TO-220AC4 MUR1020-MUR10120 10A 200-1200V 35-75 TO-220AC5 MUR1520-MUR15120 15A 200-1200V 35-75 TO-220AC6 MUR2020-MUR20120 20A 200-1200V 35-75 TO-220AB7 MUR3020-MUR30120 30A 200-1200V 35-75 TO-247AD8 MUR6020-MUR60120 60A 200-1200V 35-75 TO-247AD3RHRP、RHRG超快恢复二极管1 RHRP820-RHRP8120 8A 200-1200V 35-70 TO-220AC2 RHRP1520-RHRP15120 15A 200-1200V 40-75 TO-220AC3 RHRP3020-RHRP30120 30A 200-1200V 45-75 TO-220AC4 RHRG3020-RHRG30120 30A 200-1200V 45-75 TO-247AC5 RHRG5020-RHRG50120 50A 200-1200V 50-100 TO-247AC6 RHRG6020-RHRG60120 60A 200-1200V 45-75 TO-247AD 4BYV29～79、BYT28～79超快恢复二极管1 BYW29-100～200 8A 100-200V 25 TO-220AC2 BYV29-300～500 9A 300-500V 60 TO-220AC3 BYQ28 -100～200 10A 100-200V 20 TO-220AB4 BYT28-300～500 10A 300-500V 60 TO-220AB5 BYV79-100～200 14A 100-200V 30 TO-220AC6 BYT79-300～500 14A 300-500V 60 TO-220AC7 BYV32-100～200 20A 100-200V 25 TO-220AB8 BYV34-300～500 20A 300-500V 60 TO-220AB9 BYV42-100～200 30A 100-200V 28 TO-220AB10 BYV44-300～500 30A 300-500V 60 TO-220AB5.肖特基整流二极管序号型号IF VRRM VF 外形A V V1肖特基塑封整流二极管1 1N5817-1N5819 1A 20-40V DO-412 1N5820-1N5822 3A 20-40V DO-201AD3 SRT12-SRT100 1A 20-100V R-15 SB120-SB1B0 1A 20-100V DO-416 SB220-SB2B0 2A 20-100V DO-157 SB320-SB3B0 3A 20-100V DO-201AD8 SB520-SB5B0 5A 20-100V D0-201AD9 ERA81-002～009 1A 20-90V DO-4110 ERB81-002～009 2A 20-90V DO-1511 ERC81-002～009 3A 20-90V DO201AD12 EK03-EK09 1A 20-90V DO-4113 EK13-EK19 1.5A 20-90V DO-1514 EK33-EK39 2A 20-90V DO-1515 EK43-EK49 3A 20-90V DO-201AD2MBR、PBYR系列大电流肖特基整流二极管1 MBR1020-MBR1060 10A 20-60V TO-220AC2 MBR1620-MBR1660 16A 20-60V TO-220AC3 MBR2020CT-2060CT 20A 20-60V TO-220AB4 MBR2520CT-2560CT 25A 20-60V TO-220AB5 MBR3020PT-3060PT 30A 20-60V TO-247AD6 MBR4020PT-4060PT 40A 20-60V TO-247AD7 MBR6020PT-6060PT 60A 20-60V TO-247AD8 PBYR735-745 7A 20-45V TO-220AC9 PBYR1020-1060 10A 20-60V TO-220AC10 PBYR1635-1660 16A 20-60V TO-220AC11 PBYR2020CT-2045CT 20A 20-45V TO-220AB12 PBYR3035PT-3060PT 30A 20-60V TO-247AD 6.玻球快恢复二极管、玻钝芯片塑封二极管序号型号IF VRRM VF Trr 外形A V V ns1BYV、BYT、BYM、BYW玻球快恢复二极管1 BYV26A-BYV26E 1A 200-1000V DO-204AP2 BYV12-BYV16 1.5A 100-1000V DO-204AP3 BYV96A-BYV96E 1.5A 100-1000V DO-204AP4 BYV27-50～200 2A 50-200V DO-204AP5 BYV28-50～200 3.5A 50-200V 0.03 G36 BYT52A-BYT52M 1A 50-1000V DO-204AP7 BYT54A-BYT54M 1.25A 50-1000V DO-204AP8 BYT53A-BYT53M 1.5A 50-1000V DO-204AP9 BYT56A-BYT56M 3A 200-1000V 0.1 G310 BYM26A-BYM26M 2.3A 200-1000V 0.03 G311 BYM36A-BYM36M 3A 200-1000V 0.15 G312 BYW32-BYW38 2A 200-1000V DO-204AP13 BYW52-BYW56 2A 200-1000V 4 DO-204AP14 BYW72-BYW76 3A 200-600V 0.2 G315 BYW96A-BYW96E 3A 200-1000V 0.2 G32GP、RGP系列玻钝芯片塑封二极管17 GP10-GP30 1-3A 50-1000V18 RGP01-10～RGP01-20 0.1A 1000-2000V 2 DO-4119 RGP05-10～RGP05-20 0.5A 1000-2000V 2 DO-4120 RGP10-RGP60 1-6A 50-2000V、TR、PR系列高压塑封二极管1 PD0112-PD0160 0.1A 1200-6000V DO-412 PD0312-PD0360 0.3A 1200-6000V DO-153 PD0512-PD0560 0.5A 1200-6000V DO-154 PD112-PD130 1A 1200-3000V DO-155 PD1512-PD1530 1.5A 1200-3000V DO-156 PD212-PD220 2A 1200-2000V DO-201AD7 PD312-PD320 3A 1200-2000V DO-201AD8 PD612-PD620 6A 1200-2000V R-69 TR0112-TR0160 0.1A 1200-6000V DO-4110 TR0312-TR0360 0.3A 1200-6000V DO-1511 TR0512-TR0560 0.5A 1200-6000V DO-1512 TR112-TR130 1A 1200-3000V DO-1513 TR1512-TR1530 1.5A 1200-3000V DO-1514 TR212-TR220 2A 1200-2000V DO-201AD15 TR312-TR320 3A 1200-2000V DO-201AD16 TR612-TR620 6A 1200-2000V R-617 PR01-PR1 -1A 1200-3000V DO-1518 RC2 0.3A 2000V 3 DO-4119 RU4D-RP3F 1.5A-2A 1300-1500V DO-201AD 8.稳压二极管序号名称型号PZM VZW V稳压二极管1 BZX552 1N5985B～1N6031B3 1N4728～1N4764 1W4 1N5911B～1N5956B5 ～366 2CW51-2CW687 2CW101-2CW121 1W8 2DW50-2DW64 1W 41V-190V9 2DW80-2DW190 3W 41V-190V10 2DW110-2DW151 10W11 2DW170-2DW202 50W12 温度补偿稳压二极管2DW230-2DW2369.高速开关二极管序号型号IC VRM Trr 外形mA V ns1 1N4148 150 100V 4 DO-352 1N4149-1N4154 150 35-100V 2-4 DO-353 1N4446-1N4454 150 40-100V 1-4 DO-354 1N914 75 100V 4 DO-355 BA V17-BA V21 250 25-250V 50 DO-356 BAW75-BAW76 300 35-75V 4 DO-357 2CK70-2CK79 10-280 20-60V 3-10 DO-358 2CK80-2CK85 10-300 20-60V 5-10 DO-359 1S1553-1S1555 100 70-35V 3 DO-3510 1S2471-1S2473 130-110 90-40V 3 DO-35几种常用二极管的特点1．整流二极管整流二极管结构主要是平面接触型,其特点是允许通过的电流比较大,反向击穿电压比较高,但PN结电容比较大,一般广泛应用于处理频率不高的电路中;例如整流电路、嵌位电路、保护电路等;整流二极管在使用中主要考虑的问题是最大整流电流和最高反向工作电压应大于实际工作中的值;2．快速二极管快速二极管的工作原理与普通二极管是相同的,但由于普通二极管工作在开关状态下的反向恢复时间较长,约4～5ms,不能适应高频开关电路的要求;快速二极管主要应用于高频整流电路、高频开关电源、高频阻容吸收电路、逆变电路等,其反向恢复时间可达10ns;快速二极管主要包括快恢复二极管和肖特基二极管;快恢复二极管简称FRD是一种具有开关特性好、反向恢复时间短特点的半导体二极管,主要应用于开关电源、PWM脉宽调制器、变频器等电子电路中,作为高频整流二极管、续流二极管或阻尼二极管使用;快恢复二极管在制造上采用掺金、单纯的扩散等工艺,可获得较高的开关速度,同时也能得到较高的耐压;快恢复二极管的内部结构与普通PN结二极管不同,它属于PIN结型二极管,即在P型硅材料与N型硅材料中间增加了基区I,构成PIN硅片;因基区很薄,反向恢复电荷很小,所以快恢复二极管的反向恢复时间较短,正向压降较低,反向击穿电压耐压值较高;目前快恢复二极管主要应用在逆变电源中作整流元件,高频电路中的限幅、嵌位等; 肖特基Schottky二极管也称肖特基势垒二极管简称SBD,是由金属与半导体接触形成的势垒层为基础制成的二极管,其主要特点是正向导通压降小约,反向恢复时间短和开关损耗小,是一种低功耗、超高速半导体器件,广泛应用于开关电源、变频器、驱动器等电路,作高频、低压、大电流整流二极管、续流二极管、保护二极管使用,或在微波通信等电路中作整流二极管、小信号检波二极管使用;肖特基二极管在结构原理上与PN结二极管有很大区别,它的内部是由阳极金属用钼或铝等材料制成的阻挡层、二氧化硅SiO2电场消除材料、N-外延层砷材料、N型硅基片、N+阴极层及阴极金属等构成,如图所示;在N型基片和阳极金属之间形成肖特基势垒;当在肖特基势垒两端加上正向偏压阳极金属接电源正极,N型基片接电源负极时,肖特基势垒层变窄,其内阻变小；反之,若在肖特基势垒两端加上反向偏压时,肖特基势垒层则变宽,其内阻变大;肖特基二极管存在的问题是耐压比较低,反向漏电流比较大;目前应用在功率变换电路中的肖特基二极管的大体水平是耐压在150V以下,平均电流在100A以下,反向恢复时间在10～40ns;肖特基二极管应用在高频低压电路中,是比较理想的;3．稳压二极管稳压二极管是利用PN结反向击穿特性所表现出的稳压性能制成的器件;稳压二极管也称齐纳二极管或反向击穿二极管,在电路中起稳定电压作用;它是利用二极管被反向击穿后,在一定反向电流范围内反向电压不随反向电流变化这一特点进行稳压的;稳压二极管通常由硅半导体材料采用合金法或扩散法制成;它既具有普通二极管的单向导电特性,又可工作于反向击穿状态;在反向电压较低时,稳压二极管截止；当反向电压达到一定数值时,反向电流突然增大,稳压二极管进入击穿区,此时即使反向电流在很大范围内变化时,稳压二极管两端的反向电压也能保持基本不变;但若反向电流增大到一定数值后,稳压二极管则会被彻底击穿而损坏; 稳压二极管根据其封装形式、电流容量、内部结构的不同可以分为多种类型;稳压二极管根据其封装形式可分为金属外壳封装稳压二极管、玻璃封装简称玻封稳压二极管和塑料封装简称塑封稳压二极管;塑封稳压二极管又分为有引线型和表面封装两种类型;稳压管的主要参数有：①稳压值VZ;指当流过稳压管的电流为某一规定值时,稳压管两端的压降;②电压温度系数;稳压管的稳压值VZ的温度系数在VZ低于4V时为负温度系数值；当VZ的值大于7V时,其温度系数为正值；而VZ的值在6V左右时,其温度系数近似为零;目前低温度系数的稳压管是由两只稳压管反向串联而成,利用两只稳压管处于正反向工作状态时具有正、负不同的温度系数,可得到很好的温度补偿;③动态电阻rZ;表示稳压管稳压性能的优劣,一般工作电流越大,rZ越小;④允许功耗PZ;由稳压管允许达到的温升决定,小功率稳压管的PZ值为100～1000mW,大功率的可达50W;⑤稳定电流IZ;测试稳压管参数时所加的电流;实际流过稳压管的电流低于IZ时仍能稳压,但rZ较大;稳压管的最主要的用途是稳定电压;在要求精度不高、电流变化范围不大的情况下,可选与需要的稳压值最为接近的稳压管直接同负载并联;在稳压、稳流电源系统中一般作基准电源,也有在集成运放中作为直流电平平移;其存在的缺点是噪声系数较高,稳定性较差;。

二极管类型及符号正负一、引言二极管是电子工程中常见的一种电子元件，具有正负极性。

本文将详细介绍二极管的类型及其符号正负。

二、二极管的概述二极管是一种半导体器件，能够将电流限制在一个方向上通过。

它由一个PN结构组成，在不同的工作状态下有不同的功能。

常见的二极管类型包括普通二极管、肖特基二极管、发光二极管等。

三、普通二极管普通二极管是最简单、最基本的二极管类型，也被称为正向偏置二极管。

其符号正负如下： - 正极端表示为一个箭头，箭头指向负极端； - 负极端表示为一条横线。

四、肖特基二极管肖特基二极管是一种特殊的二极管类型，其主要由金属和P型半导体组成。

肖特基二极管可用于高速开关电路和低功耗应用电路中。

其符号正负如下： - 正极端表示为一个箭头，箭头指向负极端； - 负极端表示为一条横线，上面带有水平扩展的额外线段。

五、发光二极管发光二极管是一种将电能转换为光能的二极管，广泛应用于指示灯、光通信、显示等领域。

其符号正负如下： - 正极端表示为一个箭头，箭头指向负极端； - 负极端表示为一条横线，在负极端下方有一个小三角形。

六、其他常见二极管类型除了普通二极管、肖特基二极管和发光二极管外，还有许多其他类型的二极管，例如隔离二极管、恒压二极管、瞬态电压抑制二极管等。

这些二极管类型在符号正负上也会有所区别。

七、总结本文从普通二极管、肖特基二极管和发光二极管这三种常见类型出发，介绍了它们的符号正负。

对于其他类型的二极管来说，其符号正负也可能有所不同。

因此，在使用和连接二极管时，应该仔细查阅相关资料，确保正确理解其符号正负，避免连接错误导致电路故障。

参考资料•“电子器件与线路基础”课程讲义，XXX大学电气工程学院，2019年。

•“半导体物理与器件”课程教材，XXX出版社，2020年。
