浅谈市政管线综合规划设计

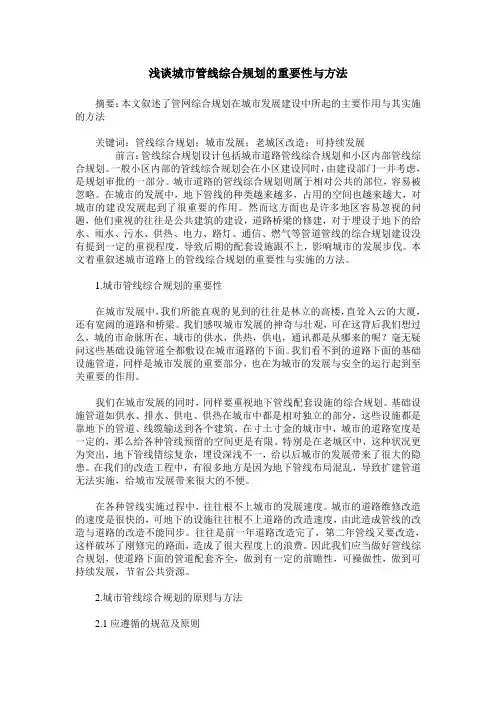

浅谈城市管线综合规划的重要性与方法摘要：本文叙述了管网综合规划在城市发展建设中所起的主要作用与其实施的方法关键词：管线综合规划；城市发展；老城区改造；可持续发展前言：管线综合规划设计包括城市道路管线综合规划和小区内部管线综合规划。

一般小区内部的管线综合规划会在小区建设同时，由建设部门一并考虑，是规划审批的一部分。

城市道路的管线综合规划则属于相对公共的部位，容易被忽略。

在城市的发展中，地下管线的种类越来越多，占用的空间也越来越大，对城市的建设发展起到了很重要的作用。

然而这方面也是许多地区容易忽视的问题，他们重视的往往是公共建筑的建设，道路桥梁的修建，对于埋设于地下的给水、雨水、污水、供热、电力、路灯、通信、燃气等管道管线的综合规划建设没有提到一定的重视程度，导致后期的配套设施跟不上，影响城市的发展步伐。

本文着重叙述城市道路上的管线综合规划的重要性与实施的方法。

1.城市管线综合规划的重要性在城市发展中，我们所能直观的见到的往往是林立的高楼，直耸入云的大厦，还有宽阔的道路和桥梁。

我们感叹城市发展的神奇与壮观，可在这背后我们想过么，城的市命脉所在，城市的供水，供热，供电，通讯都是从哪来的呢？毫无疑问这些基础设施管道全都敷设在城市道路的下面。

我们看不到的道路下面的基础设施管道，同样是城市发展的重要部分，也在为城市的发展与安全的运行起到至关重要的作用。

我们在城市发展的同时，同样要重视地下管线配套设施的综合规划。

基础设施管道如供水、排水、供电、供热在城市中都是相对独立的部分，这些设施都是靠地下的管道、线缆输送到各个建筑。

在寸土寸金的城市中，城市的道路宽度是一定的，那么给各种管线预留的空间更是有限。

特别是在老城区中，这种状况更为突出，地下管线错综复杂，埋设深浅不一，给以后城市的发展带来了很大的隐患。

在我们的改造工程中，有很多地方是因为地下管线布局混乱，导致扩建管道无法实施，给城市发展带来很大的不便。

在各种管线实施过程中，往往根不上城市的发展速度。

浅谈城市道路中的综合管线设计摘要：城市道路下的市政管线有给水、排水、电力、通信、燃气等各种管线，在有限的城市道路空间内合理安排各种地下管线，并合理控制各管线的标高，避免各种工程管线在平面和竖向空间位置上的互相冲突和干扰，保证个管线的正常运转。

关键词：市政管线综合管线设计城市道路不仅仅承担交通功能，也是市政管线的主要走廊。

综合管线设计是指在城市道路有限断面上，合理布置各专业管线，避免各管线在平面和竖向空间位置上的互相冲突和干扰，保证各管线的正常运行。

城市中市政管线种类很多，杭州地区主要有给水、雨水、污水、电力、通信和燃气管道等各种市政管线，它们的性能和用途各不相同，承担设计和施工的也并非同一部门，建设时间也有先后。

在城市道路设计中，对各种管线的空间位置进行综合设计，可以防止各种工程管线之间、管线与建筑物、构筑物之间可能发生的矛盾，并给将来建设的工程管线预留出空间。

管线综合设计还可以指导各项管线工程的设计和施工，也便于管线建成后的管理工作。

1设计原则综合管线设计应与城市道路设计相结合，各管线要综合考虑、统筹安排，各种管线的位置都采用统一的城市坐标系统及高程系统。

1.1 平面设计原则（1）各市政管线平行于城市道路敷设，并尽可能布置在绿化带、人行道和非机动车道范围内。

（2）管线之间以及管线同建筑物、构筑物、行道树木之间要保持一定的水平距离，距离应符合《城市工程管线综合规划规范》（GB50289-98，以下简称“规范”）。

（3）通常电力电缆、和煤气管道尽可能布置在人行道、非机动车道或者绿化带内，并且电力和燃气尽可能分布在道路两侧；给水管道、污水管道、雨水管道在空间不足的情况下可考虑不在在机动车道上。

1.2 竖向设计原则（1）根据规范，各管线垂直距离：市政管线之间的最小垂直净距为0.15m，个别管线如电力管沟与其他管线最小垂直净距为0.50m。

（2）各种管线的均应满足规范要求的最小覆土深度，在通常设计中工程管线高程自地表向下排列的顺序一般为：电力电缆、通信电缆、给水管道、煤气管道、雨水管道、污水管道。

浅谈城市地下管线综合规划地下管线是城市基础设施的重要组成部分，是城市赖以生存和发展的基础，被称为城市的“生命线”。

近年来，城市地下管线建设现状不清，管理水平不高等问题日益凸显，城市道路建设中的“拉链”现象日益严重，因盲目设计与施工造成的地下管线事故时有发生，严重影响了人民群众生命财产安全和城市运行秩序。

随着城市建设的快速发展，城市需要建设的市政管线越来越多，管线亦逐渐由架空线转为地下管线，造成入地管线数量急剧增加，大量管线埋设于有限的地下空间内，极易发生冲突并危及安全，因此，需要完善的管线综合规划指导市政管线的建设与管理。

现结合《城市地下管线综合规划》对管线综合规划的编制进行探讨与研究。

1、管线综合规划的基础1.1、详实的管线普查是进行管线综合规划的必要条件一个科学的管线综合规划需要以详实的管线普查数据为基础，根据现状管线数据在管线综合中确定保留或拆除的管线是非常必要的，现状管线也是管线横断面设计的参考依据。

未充分了解现状管线资料将会导致无法理清整体规划和建设现状同管线综合规划的关系，就不能找出影响和制约管线综合规划平面设计的因素，造成设计成果和现实的脱节，使最终成果无法使用。

在规划准备阶段需要尽可能的掌握现状管线资料，为管线综合规划的编制打下坚实基础。

1.2、各市政专项规划对管线综合规划编制的指导市政专项规划是以城市总体规划为基础对市政设施及管线进行合理的安排和规划。

各市政专项规划是确定市政设施规模及管线规格的依据。

进行管线综合规划前应对每个市政专项规划仔细分析与研究，各市政专项规划为科学的编制管线综合规划提供了坚实的支撑。

各市政专项规划出现的变化和新情况在管线综合规划中予以充分考虑。

以管线综合规划为例：经过与相关专项规划实施单位对接，结合相关管线布置的新情况，本次管线综合规划对给水专项规划、排水专项规划、供热专项规划、燃气专项规划、地下空间利用规划中与本次规划相关的内容（主要涉及到的内容为地下管线）进行了统筹和完善，使编制的管线综合规划更符合实际要求。

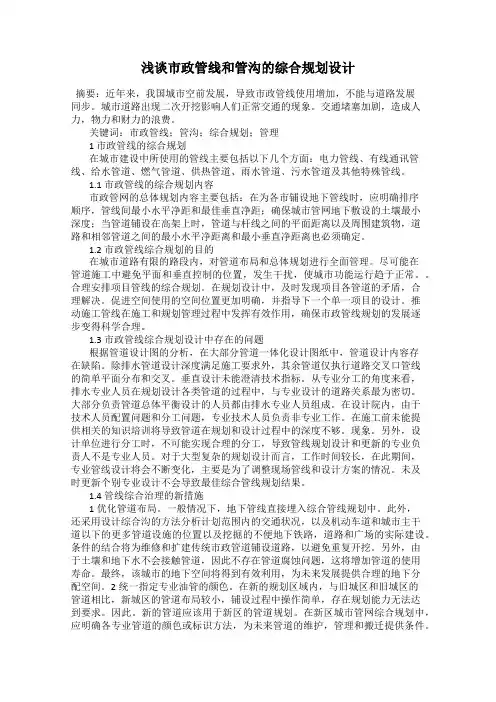

浅谈市政管线和管沟的综合规划设计摘要：近年来，我国城市空前发展，导致市政管线使用增加，不能与道路发展同步。

城市道路出现二次开挖影响人们正常交通的现象。

交通堵塞加剧，造成人力，物力和财力的浪费。

关键词：市政管线；管沟；综合规划；管理1 市政管线的综合规划在城市建设中所使用的管线主要包括以下几个方面：电力管线、有线通讯管线、给水管道、燃气管道、供热管道、雨水管道、污水管道及其他特殊管线。

1.1 市政管线的综合规划内容市政管网的总体规划内容主要包括：在为各市铺设地下管线时，应明确排序顺序，管线间最小水平净距和最佳垂直净距；确保城市管网地下敷设的土壤最小深度；当管道铺设在高架上时，管道与杆线之间的平面距离以及周围建筑物，道路和相邻管道之间的最小水平净距离和最小垂直净距离也必须确定。

1.2 市政管线综合规划的目的在城市道路有限的路段内，对管道布局和总体规划进行全面管理。

尽可能在管道施工中避免平面和垂直控制的位置，发生干扰，使城市功能运行趋于正常。

合理安排项目管线的综合规划。

在规划设计中，及时发现项目各管道的矛盾，合理解决。

促进空间使用的空间位置更加明确，并指导下一个单一项目的设计。

推动施工管线在施工和规划管理过程中发挥有效作用，确保市政管线规划的发展逐步变得科学合理。

1.3 市政管线综合规划设计中存在的问题根据管道设计图的分析，在大部分管道一体化设计图纸中，管道设计内容存在缺陷。

除排水管道设计深度满足施工要求外，其余管道仅执行道路交叉口管线的简单平面分布和交叉。

垂直设计未能澄清技术指标。

从专业分工的角度来看，排水专业人员在规划设计各类管道的过程中，与专业设计的道路关系最为密切。

大部分负责管道总体平衡设计的人员都由排水专业人员组成。

在设计院内，由于技术人员配置问题和分工问题，专业技术人员负责非专业工作。

在施工前未能提供相关的知识培训将导致管道在规划和设计过程中的深度不够。

现象。

另外，设计单位进行分工时，不可能实现合理的分工，导致管线规划设计和更新的专业负责人不是专业人员。

谈市政管线的综合规划设计李海璎吉林市城乡规划设计研究院132001摘要：加强市政给排水工程管线综合布置问题的研究是十分必要的。

本文作者结合多年来的工作经验，对市政给排水工程管线综合布置问题进行了研究，具有重要的参考意义。

关键词：建筑；市政；给排水；工程；管线综合中图分类号：TU99文献标识码：A文章编号：1.管线综合在工程实践中的意义风管、水管、电缆桥架是我院几个专业分别设计的，由于设计周期的紧迫，院内各专业之间只能通过协调进行大体的空间分配，来不及对每一处集中多种管线的空间进行详细地划分。

管线综合图涉及了建筑结构设备电气各个专业，不是某一个专业可以独立完成的，它不属于设计院施工图的设计范围。

但是作为建设单位，往往关心下列问题：如果层高不变，吊顶下的净空能否再提高一些?在满足某一净空要求的条件下，可否把层高降低一些以节省投资?作为施工总包单位，常常关心如何协调各分包单位的施工程序，谁先干，谁后干，各种管线的空间位置怎样予以合理分配?以往，有的工程由于未做管线综合布置，工地上出现了个别分包抢先施工，使后施工的工种无法进行施工的被动现象，以至于不得不进行重复劳动：装上去再拆下来，拆下来再装上去。

结果浪费了材料，拖延了工期，影响了质量。

怎样解决这些问题?要靠管线综合。

有了管线综合图，建设单位更利于正确决策，施工单位更方便组织施工，监理单位更易于三大控制，使用单位更便于维修管理。

因此，管线综合在通信和智能建筑工程中具有特殊的作用和意义。

工程管线综合的目的就是在充分搜集各项资料后，在满足各类管线使用功能的前提下，统一安排、相互协调、合理解决工程管线各建设阶段中的矛盾，使各管线规划、设计、施工和建成后的管理、维护有条不紊地进行。

管线分类市政工程管线按功能可分为：给水管道:包括生活给水、消防给水、饮用给水等管道。

排水管渠:包括生活污水、废水管道、雨水、小区周边的排洪、截洪等管渠。

中水管道:包括中水原水及中水供水管道。

浅谈市政道路管线综合设计摘要：市政道路管线综合设计是一个多学科交叉的领域，需要专业人员的协作与合作，才能实现道路建设与管线设施的完美结合。

城市化建设也加快了脚步，这也给城市道路下的市政管线的设计增加了一定的困难。

市政道路管线的综合设计是城市规划、建设、管理的重要基础信息，对指导下一阶段各种管线详细设计工作有重要作用。

因此，科学设计城市地下空间，积极稳妥地筹划管线在城市地上与地下空间的方位关系，是管线综合设计所要面临的重要问题。

本文将从专业人员的角度出发，探讨市政道路管线综合设计的重要性、难点及解决方案。

关键词：市政；管线；设计一、市政道路管线综合设计的重要性市政道路管线综合设计不仅仅是一个简单的道路建设，更是一个综合性的系统工程。

在市政道路建设中，如果没有做好管线设施的规划、设计和管理，就会出现管线设施与道路建设不匹配的情况，导致建设后的道路无法正常使用，甚至出现安全隐患。

因此，市政道路管线综合设计的重要性不言而喻。

主要体现在以下几个方面：1.保障道路交通的安全：市政道路管线综合设计可以确保各类管线设施与道路建设协调配合，避免管线设施与道路建设的冲突和干扰，从而保障道路交通的安全和畅通。

2.提高城市基础设施的整体水平：市政道路管线综合设计可以将各类管线设施和道路建设有机地结合起来，形成一个完整的城市基础设施网络，提高城市基础设施的整体水平，为城市的可持续发展奠定基础。

3.降低建设和运营成本：市政道路管线综合设计可以避免管线设施和道路建设的重复建设和浪费，降低建设和运营成本，提高资源利用效率，为城市的经济发展做出贡献。

4.保障城市环境的卫生和美观：市政道路管线综合设计可以将各类管线设施和道路建设统一规划和设计，避免乱搭乱建和乱堆乱放的情况出现，保障城市环境的卫生和美观。

综上所述，市政道路管线综合设计对于城市的发展和管理都具有重要意义，必须高度重视和加以推广。

二、市政道路管线综合设计的难点市政道路管线综合设计的难点在于，涉及到多个专业领域的知识，需要专业人员的协作与合作。

浅谈市政管线综合设计及实现随着经济社会的迅速发展，城市建设和城市规模也日益增加，需要越来越多的各类市政管线。

由于其不能够与道路建设保持同步，因此许多城市的二次开挖现象比较严重，严重的影响了居民的日常生活，阻碍了交通，并且给人力和物力带来了严重的浪费，因此要结合现实情况进行市政管线的综合设计和宏观控制。

标签市政管线；综合设计；宏观调控；实现二十一世纪是经济社会高速发展的时期，由于工业化的不断进步导致了城镇化进程的不断加快，由于城市的快速发展，而前期规划力度不够，导致各类增多的市政管线不能够与道路建设同步施工，二次开挖的现象十分普遍，严重影响了居民的日常生活，不仅阻碍了交通，也带了人力物力方面的浪费。

本文结合实际情况，针对如何宏观控制和管理市政管线来解决困扰设计单位和业主的难题。

一、目前城市地下管线存在的具体问题首先缺少對地下管线综合而统一的规划，其次城市道路的人行道还不够宽敞，再次由于城市的地下管线的建设时间不太一致，导致多次开挖现象，最后地下管线存在着比较大的安全隐患。

二、针对管线问题，市政管线综合规划和设计首先城市管线包括电力管线、有线通讯管线以及燃气管、供热管、雨水管和排污管还有其它各种特殊的管线，综合以上管线，我们提出了以下的具体管线综合规划设计内容。

1.先要确定城市的工程管线在地下铺设时的排列顺序，以及每个工程管线之间的最小水平和最小垂直的净距；2.要仔细的确定城市的工程管线在地下铺设时的最小的覆盖土地的深度；3.要仔细的确定城市的工程管线在架空铺设时，管线之间以及杆线之间的平面位置以及周围的建筑物和道路、相间的工程管线之间的最小水平和最小垂直净距离。

4.要确定城市工程管线在地下铺设时，管线和人行道上的树木以及绿化带之间的关系。

5.要仔细的确定城市工程管线在地下铺设时和市容市貌景观之间的联系。

其次，要明确地下管线综合规划的具体目的。

所谓的管线综合规划，就是指在城市道路的有限断面上，结合实际情况，对各类城市管线做出综合的安排和统一的规划筹划，以免出现各类管线在平面空间和垂直空间里出现冲突与干扰的情况，从而确保城市功能能够正常的运转，保证城镇居民的正常生活。

浅谈市政道路下的管线综合布置的相关设计摘要：城市道路下方布置有多种市政综合管线。

随着城市道路改造、地下管线改造，不可避免需对现有市政管线和将来存在的市政管线的交叉问题进行综合设计。

本文梳理了关于市政道路管线综合的设计步骤，以及针对特殊节点下的相关管线处理方案，以期为其他项目涉及综合管线设计起到一定的借鉴作用。

关键词：市政管线管线综合管线交叉一、引言随着城市开发，市政道路下方的各类市政管线日益趋多。

市政管线作为城市基础设施建设中重要的一部分，其合理的管线综合设计可有利于充分解决各管线的交叉问题，充分利用道路的地下空间，有效提高市政管线、道路和地块的匹配度，具有良好的效益。

本文主要总结市政道路中管线综合的设计思路和常见问题的解决措施。

1、市政管线的特点现有市政管线种类众多，按使用种类主要分为给水、排水（含雨水、污水）、燃气、通信、电力等。

如在北方集中供暖城市，则还需考虑热力管线。

部分道路下方根据规划或布线需求，还有尾水、中水等特殊管线。

管线所属的权属单位也众多，其中给水归属于自来水公司，雨污水归属于水务管养单位，燃气归属于燃气公司，电力归属于供电公司，通信则分别归属于移动、连通、电信、有线电视、军队等。

各市政管线均由各自权属单位组织设计、建设和管养维护。

在道路施工过程中一般只同步实施排水管线，导致其他管线施工需重复开挖，或者旧路改造时不免涉及现有管线进行改造而与各权属单位进行沟通协调。

2、市政管线设计和施工过程中的解决思路在进行道路设计施工和管线交叉过程中，常遇到对设计范围影响到的管线进行大范围迁改改造，或者局部节点存在冲突情况需采用特殊处理。

本文将对大范围管线迁改存在的多重管线交叉问题而开展的管线综合设计，和同时对局部节点冲突需进行的特殊情况处理进行梳理。

二、管线综合设计步骤对于道路整体施工等影响到大范围管线梳理改造，需对各管线的布置进行综合设计。

管线综合的设计是为了更好的统筹安排城市建设地区各类工程管线的空间位置，综合协调工程管线之间以及与城市其它各项工程之间的矛盾。

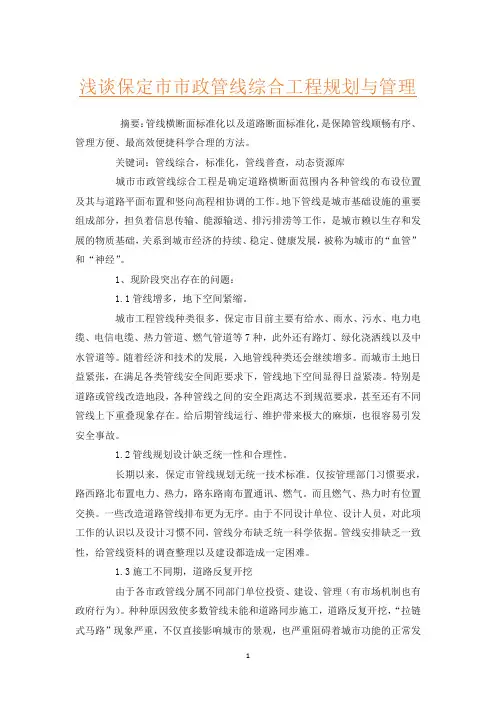

浅谈保定市市政管线综合工程规划与管理摘要：管线横断面标准化以及道路断面标准化，是保障管线顺畅有序、管理方便、最高效便捷科学合理的方法。

关键词：管线综合，标准化，管线普查，动态资源库城市市政管线综合工程是确定道路横断面范围内各种管线的布设位置及其与道路平面布置和竖向高程相协调的工作。

地下管线是城市基础设施的重要组成部分，担负着信息传输、能源输送、排污排涝等工作，是城市赖以生存和发展的物质基础，关系到城市经济的持续、稳定、健康发展，被称为城市的“血管”和“神经”。

1、现阶段突出存在的问题：1.1管线增多，地下空间紧缩。

城市工程管线种类很多，保定市目前主要有给水、雨水、污水、电力电缆、电信电缆、热力管道、燃气管道等7种，此外还有路灯、绿化浇洒线以及中水管道等。

随着经济和技术的发展，入地管线种类还会继续增多。

而城市土地日益紧张，在满足各类管线安全间距要求下，管线地下空间显得日益紧凑。

特别是道路或管线改造地段，各种管线之间的安全距离达不到规范要求，甚至还有不同管线上下重叠现象存在。

给后期管线运行、维护带来极大的麻烦，也很容易引发安全事故。

1.2管线规划设计缺乏统一性和合理性。

长期以来，保定市管线规划无统一技术标准。

仅按管理部门习惯要求，路西路北布置电力、热力，路东路南布置通讯、燃气。

而且燃气、热力时有位置交换。

一些改造道路管线排布更为无序。

由于不同设计单位、设计人员，对此项工作的认识以及设计习惯不同，管线分布缺乏统一科学依据。

管线安排缺乏一致性，给管线资料的调查整理以及建设都造成一定困难。

1.3施工不同期，道路反复开挖由于各市政管线分属不同部门单位投资、建设、管理（有市场机制也有政府行为）。

种种原因致使多数管线未能和道路同步施工，道路反复开挖，“拉链式马路”现象严重，不仅直接影响城市的景观，也严重阻碍着城市功能的正常发挥，造成了人力、物力的浪费，不便于各管线的综合管理。

1.4管理不到位，管线混乱。

地下管线管理涉及诸多职能部门及管线单位，使得管理上条块分割。

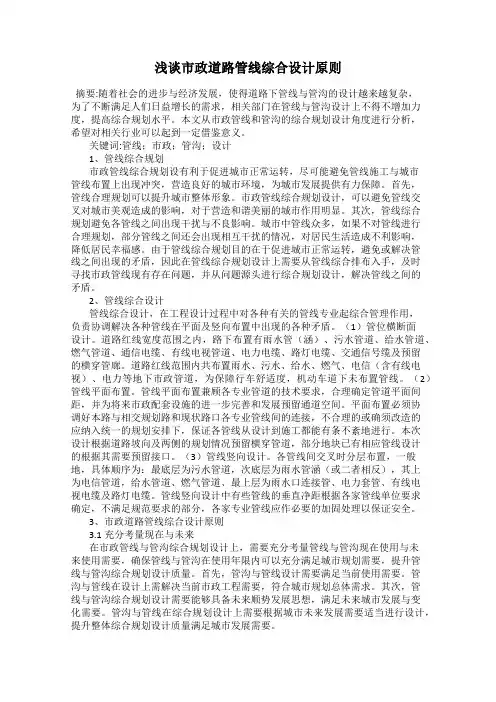

浅谈市政道路管线综合设计原则摘要:随着社会的进步与经济发展，使得道路下管线与管沟的设计越来越复杂，为了不断满足人们日益增长的需求，相关部门在管线与管沟设计上不得不增加力度，提高综合规划水平。

本文从市政管线和管沟的综合规划设计角度进行分析，希望对相关行业可以起到一定借鉴意义。

关键词:管线；市政；管沟；设计1、管线综合规划市政管线综合规划设有利于促进城市正常运转，尽可能避免管线施工与城市管线布置上出现冲突，营造良好的城市环境，为城市发展提供有力保障。

首先，管线合理规划可以提升城市整体形象。

市政管线综合规划设计，可以避免管线交叉对城市美观造成的影响，对于营造和谐美丽的城市作用明显。

其次，管线综合规划避免各管线之间出现干扰与不良影响。

城市中管线众多，如果不对管线进行合理规划，部分管线之间还会出现相互干扰的情况，对居民生活造成不利影响，降低居民幸福感。

由于管线综合规划目的在于促进城市正常运转，避免或解决管线之间出现的矛盾，因此在管线综合规划设计上需要从管线综合排布入手，及时寻找市政管线现有存在问题，并从问题源头进行综合规划设计，解决管线之间的矛盾。

2、管线综合设计管线综合设计，在工程设计过程中对各种有关的管线专业起综合管理作用，负责协调解决各种管线在平面及竖向布置中出现的各种矛盾。

（1）管位横断面设计。

道路红线宽度范围之内，路下布置有雨水管（涵）、污水管道、给水管道、燃气管道、通信电缆、有线电视管道、电力电缆、路灯电缆、交通信号缆及预留的横穿管廊。

道路红线范围内共布置雨水、污水、给水、燃气、电信（含有线电视）、电力等地下市政管道，为保障行车舒适度，机动车道下未布置管线。

（2）管线平面布置。

管线平面布置兼顾各专业管道的技术要求，合理确定管道平面间距，并为将来市政配套设施的进一步完善和发展预留通道空间。

平面布置必须协调好本路与相交规划路和现状路口各专业管线间的连接，不合理的或确须改造的应纳入统一的规划安排下，保证各管线从设计到施工都能有条不紊地进行。
