晶闸管是什么晶闸管有哪四个工作特性晶闸管（Thyristor）是晶体闸流管的简称，又被称做可控硅整流器，以前被简称为可控硅；1957年美国通用电气公司开发出世界上第一款晶闸管产品，并于1958年将其商业化；晶闸管是PNPN四层半导体结构，它有三个极：阳极，阴极和控制极；晶闸管具有硅整流器件的特性，能在高电压、大电流条件下工作，且其工作过程可以控制、被广泛应用于可控整流、交流调压、无触点电子开关、逆变及变频等电子电路中。
晶闸管是什么晶闸管导通条件为：加正向电压且门极有触发电流；其派生器件有：快速晶闸管，双向晶闸管，逆导晶闸管，光控晶闸管等。
它是一种大功率开关型半导体器件，在电路中用文字符号为“V”、“VT”表示（旧标准中用字母“SCR”表示）。
晶闸管（Thyristor）是一种开关元件，能在高电压、大电流条件下工作，并且其工作过程可以控制、被广泛应用于可控整流、交流调压、无触点电子开关、逆变及变频等电子电路中，是典型的小电流控制大电流的设备。
1957年，美国通用电器公司开发出世界上第一个晶闸管产品，并于1958年使其商业化。
晶闸管的四点工作特性晶闸管正常工作时的特性总结如下：1）承受反向电压时，不论门极是否有触发电流，晶闸管都不会导通。
2）承受正向电压时，仅在门极有触发电流的情况下晶闸管才能开通。
3）晶闸管一旦导通，门极就失去控制作用。
4）要使晶闸管关断，只能使晶闸管的电流降到接近于零的某一数值以下。
晶闸管的工作特性静态特性正向特性，IG=0时，器件两端施加正向电压，只有很小的正向漏电流，为正向阻断状态。
正向电压超过正向转折电压Ubo，则漏电流急剧增大，器件开通。
随着门极电流幅值的增大，正向转折电压降低。
晶闸管本身的压降很小，在1V左右。
反向特性反向特性类似二极管的反向特性。
反向阻断状态时，只有极小的反相漏电流流过。
当反向电压达到反向击穿电压后，可能导致晶闸管发热损坏。
动态特性开通过程延迟时间td（0.5~1.5ms），上升时间tr（0.5~3ms），开通时间tgt以上两者之和，tgt=td+tr（1-6）。
可控硅命名规则光控晶闸管：Photo-Thyristor 简称PT快速晶闸管：Fast Switching Thyristor 简称FST单项晶闸管：Semiconductor Controlled Rectifier 简称SCRThyristor 简称T双向晶闸管：Bi-directional Thyristor 简称BTBi-directional Controlled Rectifier 简称BCR逆导晶闸管：Reverse Conducting Thyristor 简称RCT逆阻晶闸管：Reverse Blocking Thyristor 简称RBT可关断晶闸管: Turn-off Thyristor 简称TOTBCR代表公司：原⽇本三菱公司（现瑞萨科技）代表产品：BCR1AM-12、BCR8KM、BCR08AM等等BT代表公司：ST-意法半导体公司，Philips-荷兰皇家飞利浦半导体公司代表产品：PHILIPS BT131-600D、BT134-600E、ST BTA06-600C 、BTA08-600C等等⽽意法ST公司，则以BT字母为前缀来命名原件的型号，并且在BT后加A或B 来标⽰绝缘与⾮绝缘，组成BTA、BTB两⼤系列的双向可控硅型号。
触发电流的表⽰通常情况下各⽣产⼚家都是⽤型号的后缀字母来标⽰可控硅的触发电流各个⼚家的代表含义如下：PHILIPS公司D≤5MA E≤10MA C≤15MA F≤25MA G≤50MA R≤200uA或5MA型号没有后缀字母的触发电流，通常≤35MA意法ST公司：TW≤5MA ,SW≤10MA,CW≤35MA,BW≤50MA,C≤25MA,B≤50MA ,H≤15MA,T≤15MA。
晶闸管(SCR)原理作者：时间：2007-12-17 来源:电子元器件网浏览评论推荐给好友我有问题个性化定制关键词：晶闸管半导体材料晶闸管(thyristor)是硅晶体闸流管的简称，俗称可控硅（SCR），其正式名称应是反向阻断三端晶闸管。
除此之外，在普通晶闸管的基础上还派生出许多新型器件，它们是工作频率较高的快速晶闸管(fast switching thyristor，FST)、反向导通的逆导晶闸管(reverse conducting thyristor，RCT)、两个方向都具有开关特性的双向晶闸管(TRIAC)、门极可以自行关断的门极可关断晶闸管（gate turn off thyristor，GTO）、门极辅助关断晶闸管(gate assisted turn off thytistor，GATO)及用光信号触发导通的光控晶闸管(light controlled thyristor，LTT)等。
一、结构与工作原理晶闸管是三端四层半导体开关器件，共有3个PN结，J1、J2、J3，如图1(a)所示。
其电路符号为图1(b)，A(anode)为阳极，K(cathode)为阴极，G(gate)为门极或控制极。
若把晶闸管看成由两个三极管T1(P1N1P2)和T2(N1P2N2)构成，如图1(c)所示，则其等值电路可表示成图1(d)中虚线框内的两个三极管T1和T2。
对三极管T1来说，P1N1为发射结J1，N1P2为集电结J2；对于三极管T2，P2N2为发射结J3，N1P2仍为集电结J2；因此J2（N1P2）为公共的集电结。
当A、K两端加正电压时，J1、J3结为正偏置，中间结J2为反偏置。
当A、K两端加反电压时，J1、J3结为反偏置，中间结J2为正偏置。
晶闸管未导通时，加正压时的外加电压由反偏值的J2结承担，而加反压时的外加电压则由J1、J3结承担。
如果晶闸管接入图1(d)所示外电路，外电源U S正端经负载电阻R引至晶闸管阳极A，电源U S的负端接晶闸管阴极K，一个正值触发控制电压U G经电阻R G后接至晶闸管的门极G，如果T1（P1N1P2）的共基极电流放大系数为α1，T2（N1P2N2）的共基极电流放大系数为α2，那么对T1而言，T1的发射极电流I A的一部分α1I A将穿过集电结J2，此外，J2受反偏电压作用，要流过共基极漏电流i CBO1，因此图1(d)中的I C1可表示为I C1=α1I A+i CBO1。
PSCAD详细使⽤教程（中⽂）前⾔电⼒系统是⾮常复杂的。
其数学表达式的定义⽐航天飞⾏器及⾏星运动轨迹的定义更要错综复杂和具有挑战性。
⽐起计算机.家电和包括⼯业⽣产过程在内的⼀些⼤型复杂机器，电⼒系统是世界上最⼤的机器。
EMTDC是具有复杂电⼒电⼦、控制器及⾮线性⽹络建模能⼒的电⽹的模拟分析程序。
对于⼀个好的技术⼈员来说它是⼀个很好的⼯具。
当在PSCAD的图形⽤户界⾯下运⾏时，PSCAD/EMTDC结合成的强⼤功能，使复杂的部分电⼒系统可视化。
从20世纪70年代中期起，EMTDC就成了⼀种暂态模拟⼯具。
它的原始灵感来源于赫曼.多摩博⼠1969年4⽉发表于电⼒系统学报上的IEEE论⽂。
来⾃世界各地的⽤户需求促成它现在的发展。
20世纪70年代暂态仿真发⽣了巨⼤的变化。
早期版本的EMTDC在曼尼托巴⽔电站的IBM 打孔计算机上运⾏。
每天只有⼀两个问题可以被提交并运⾏，与今天取得的成就相⽐等编码和程序开发相当缓慢。
随着计算机的发展，功能强⼤的⽂件处理系统可被⽤在⽂本编辑等。
今天，功能强⼤的个⼈计算机已可以更深⼊细致的进⾏仿真，这是⼆⼗年前所不能想到的。
⽤户要求EMTDC仿真的效率和简便。
所以曼尼托巴⾼压直流输电研究所开发了PSCAD图形⽤户界⾯以⽅便EMTDC仿真的研究。
PSCAD/EMTDC在20世纪90年代最初创⽴并使⽤在unix⼯作站。
不久，作为电⼒系统和电⼒电⼦控制器的模拟器，它取得了极⼤的成功。
PSCAD 也成为了RTDS-时实数字仿真或混合数字仿真的图形⽤户界⾯。
Dennis Woodford博⼠于1976年在加拿⼤曼尼托巴⽔电局开发完成了EMTDC的初版，是⼀种世界各国⼴泛使⽤的电⼒系统仿真软件， PSCAD是其⽤户界⾯，PSCAD的开发成功，使得⽤户能更⽅便地使⽤EMTDC进⾏电⼒系统分析，使电⼒系统复杂部分可视化成为可能，⽽且软件可以作为实时数字仿真器的前置端。
可模拟任意⼤⼩的交直流系统。

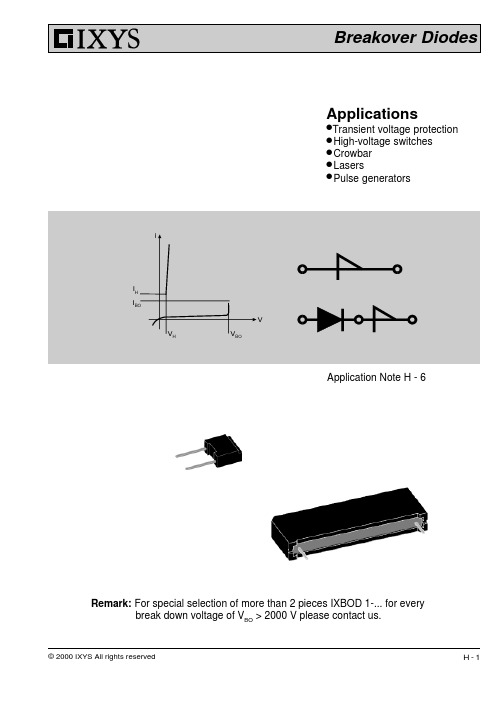

© 2000 IXYS All rights reserved Applicationsl Transient voltage protection l High-voltage switchesl Crowbarl Lasersl Pulse generatorsApplication Note H - 6Remark: For special selection of more than 2 pieces IXBOD 1-... for everybreak down voltage of VBO> 2000 V please contact us.H - 1H - 2© 2000 IXYS All rights reservedSymbol Conditions RatingsI D T VJ =125°C;V = 0,8x V BO 20µAV BO V BO (T VJ ) = V BO, 25°C [1 + K T (T VJ - 25°C)]I RMSf = 50 HZ;T amb = 50°C1.4Aconnection pins soldered to printed circuit (conductor 0,035x2mm)I AVM 0.9A I SM t p = 0.1 ms;T amb = 50°C non repetitive 200A I²t t p = 0.1 ms;T amb = 50°C2A 2s T amb -40...+125°C T stg -40...+125°C T VJm125°C K T Temperatur coefficient of V BO2·10-3K -1K P coefficient for energy per pulse E P (material constant) 700K/Ws R thJA - natural convection 60K/W - with air speed 2 m/s 45K/W Weight 1gSymbol Conditions Characteristic ValuesI BO T VJ=25°C 15mA I H T VJ =25°C 30mA V HT VJ =25°C 4 - 8V (dv/dt)C T VJ =50°C;V D = 0.67·(V BO + 100V)> 1000V/µs (di/dt)C T VJ =125°C;V D = V BO ; I T = 80A; f = 50 Hz200A/µs t q(typ)T VJ =125°C V D = 0.67·V BO ; V R = 0V 150µs dV/dt (lin.) = 200V/µs; I T = 80A; di/dt = -10A/µs V T T VJ =125°C; I T = 5A1.7V V (TO)For power-loss calculations only 1.1V r TT VJ =125°C0.12ΩV BO Standard V Types 600 ±50IXBOD 1 -06700 ±50IXBOD 1 -07800 ±50IXBOD 1 -08900 ±50IXBOD 1 -091000 ±50IXBOD 1 -10V BO =600-1000V I AVM =0.9 ADimensions in mm (1 mm = 0.0394")A KSingle Breakover Diode030IXYS reserve at these the right to change limits, test conditions and dimensions; Data according to IEC 60747H - 3© 2000 IXYS All rights reservedFig. 4 Transient thermal resistance.Fig. 3 On-state voltageFig. 2 Energy per pulse for exponentially decayingcurrent pulse (see waveforms definition).Fig. 1 Energy per pulse for trapezoidal current wafeforms(see waveform definition).t [s]T [A]V ZH - 4© 2000 IXYS All rights reservedSymbol Test Conditions 2 BODs3 BODs4 BODsD-VersionI D T VJ =125°C;V = 0,8x V BO 100100100100µA V BO V BO (T VJ ) = V BO, 25°C [1 + K T (T VJ - 25°C)]I RMSf = 50 HZ;T amb = 50°C2.01.41.10.3Aconnection pins soldered to printed circuit (conductor 0,035x2mm)I AVM 1.250.90.70.2A I SM t p = 0.1 ms; T amb = 50°C non repetitive 20020020050A I²t t p = 0.1 ms;T amb = 50°C2220.125A 2s V T T VJ =125°C; I T = 5A3.4 5.1 6.827V V (TO)For power-loss calculations only 2.2 3.34.417.5V r TT VJ =125°C0.240.360.483ΩT amb -40...+125-40...+125-40...+125-40...+125°C T stg -40...+125-40...+125-40...+125-40...+125°C T VJm 125125125125°C K T Temperatur coefficient of V BO 2·10-3 2·10-3 2·10-32·10-3K -1K P coefficient for energy per pulse E P (material constant)700 700700700K/Ws R thJA - natural convection20202020K/W - with air speed 2 m/s 16161616K/W Weight typical14141414gBreakover Diode ModulesV BO StandardBOD -V TypesElements 1200 ±50IXBOD 1 -12R(D)21300 ±50IXBOD 1 -13R(D)21400 ±50IXBOD 1 -14R(D)21500 ±50IXBOD 1 -15R(D)21600 ±50IXBOD 1 -16R(D)21700 ±50IXBOD 1 -17R(D)21800 ±50IXBOD 1 -18R(D)21900 ±50IXBOD 1 -19R(D)2V BO Standard BOD -V Types Elements2000 ±50IXBOD 1 -20R(D)32100 ±50IXBOD 1 -21R(D)32200 ±50IXBOD 1 -22R(D)32300 ±50IXBOD 1 -23R(D)32400 ±50IXBOD 1 -24R(D)32500 ±50IXBOD 1 -25R(D)32600 ±100IXBOD 1 -26R(D)32800 ±100IXBOD 1 -28R(D)33000 ±100IXBOD 1 -30R(D)33200 ±100IXBOD 1 -32R(D)3V BO Standard BOD -V Types Elements3400 ±100IXBOD 1 -34R 43600 ±100IXBOD 1 -36R 43800 ±100IXBOD 1 -38R 44000 ±100IXBOD 1 -40R 44200 ±100IXBOD 1 -42R4Symbol Test Conditions Characteristic Values both Versions R & RD 2 BODs 3 BODs4 BODsI BO T VJ=25°C 151515mA I H T VJ =25°C 303030mA V HT VJ =25°C4 - 8 4 - 8 4 - 8V (dv/dt)CT VJ =50°C;V D = 0.67·(V BO + 100V)- V BO bis 1500V > 1000--V/µs - V BO 1600 - 2000V > 1500--V/µs - V BO 2100 - 2500V -> 2000-V/µs - V BO 2600 - 3000V -> 2500-V/µs - V BO 3200 - 3400V --> 3000V/µs - V BO 3600 - 4200V --> 3500V/µs (di/dt)C T VJ =125°C;V D = V BO ; I T = 80A; f = 50 Hz200200200A/µs t q(typ)T VJ =125°C V D = 0.67·V BO ; V R = 0V 150150150µsdv/dt (lin.) = 200V/µs; I T = 80A; di/dt = -10A/µs2-3 BODs Version: RVersion: RDIXYS reserve at these the right to change limits, test conditions and dimensions; Data according to IEC 60747032H - 5© 2000 IXYS All rights reservedFig. 8 Transient thermal resistance.KADimensions in mm (1 mm = 0.0394")Fig. 5 Energy per pulse for single BOD element for trapezoidal wave current. E P must be multiplied by number of elements for total energy.Fig. 6 Energy per pulse for single BOD element for exponentially decaying current pulse. E P must be multiplied by number of elements for total energy.KAZ t [s]Fig. 7On-state voltage at T VJ = 125°C.[V]V TT [A]H - 6© 2000 IXYS All rights reservedApplicationProtection of thyristors against overvoltages in forward direction.V DiV BO (T VJ ) = V BO, 25°C [1+KT(T VJ - 25°C)]a. The maximum junction temperature shall be calculated for a module IXBOD 1 -30R at anambient temperature T a = 60 °C, an exponentially decaying current I TM = 40A, a pulsewidth tp = 2 µs,an operating frequency f = 50 Hz and naturalconvection. From the diagram Fig. 6 the energy per pulse is obtained:E p1 = 6 x 10-3WsFor a module IXBOD1-30R the number of single IXBOD elements is:n = 3At natural air cooling the thermal resistance junction to ambient amounts to (Fig.8):R thJA = 20K/Wand the unknown temperature can be calculated as:T VJmax1 = T a + n • f • E p • R thJA + K p • E p T VJmax1 = 60 + 18 + 4.2= 82.2°Cb. If following these steady-state conditions anoverload for 1 minute occurs with I TM = 60 A and a pulse-width tp = 4 µs at the same operatingfrequency f = 50 Hz, then the resulting maximum junction temperature is calculating as follows:T VJmax2 = T VJmax1 + (E p2-E p1) • n • f •Z thJA (t) + Kp • (E p2-E p1)The diagrams Fig. 11 and Fig. 8 showE p2= 14x10-3 WsZ thJA (t = 1min) = 12K/WFrom what follows:T VJmax2 = 82.2 + 14.4 + 5,6 = 102.2 °Cwhich is allowed because the maximum admissible junction temperature T VJM = 125 °C.Calculation exampleH - 7© 2000 IXYS All rights reservedNotice1. A IXBOD element has a maximum reverse blocking voltage of 10V.2. For higher reverse voltages a fast, soft recovery diode must be connected in series (Fig. 9).This diode must fulfill the conditions of Fig. 10.T :ThyristorR 1:Current limiting resistance (0 - 200 Ω)D 1:Series-diode (fast recovery diode)D 3:Protection diodeD 4:Zener diode, typical V Z : 3-6 VR 2, C 2:Protection against parasitic triggering;recommended values:R 2 : 100 - 1000 ΩC 2 : 22 - 47 nF R 3, C 3:Snubber network of the thyristorExample of a circuitA simple emergency triggering circuit.Fig. 9IXBOD protection by a fast recoverydiode.3R 23Fig. 10 Maximum peak value of the reverse current admissible for a given pulse-width t B , which is required for the suitable fast recovery series-diode.I R t BH - 8© 2000 IXYS All rights reserved。
