数电期末考试题库及答案一、单项选择题(每题2分,共20分)1. 在数字电路中,最基本的逻辑运算是:A. 与运算B. 或运算C. 非运算D. 异或运算答案:A2. 下列哪个不是TTL逻辑门的类型?A. 与非门B. 或非门C. 与门D. 异或门答案:D3. 一个D触发器的输出Q在时钟脉冲的上升沿时:A. 翻转B. 保持不变C. 变为高电平D. 变为低电平答案:A4. 在数字电路中,一个4位二进制计数器的最大计数是:A. 8B. 16C. 15D. 145. 一个简单的RS触发器具有:A. 一个稳定的输出B. 两个稳定的输出C. 一个不稳定的输出D. 两个不稳定的输出答案:A6. 以下哪个是同步时序电路的特点?A. 存储单元的时钟输入是独立的B. 存储单元的时钟输入是共享的C. 存储单元的时钟输入是异步的D. 存储单元的时钟输入是随机的答案:B7. 在数字电路设计中,使用布尔代数的目的是:A. 简化逻辑表达式B. 增加电路复杂性C. 减少电路的功耗D. 提高电路的可靠性答案:A8. 一个8位移位寄存器可以存储多少位二进制数?A. 4B. 8C. 16D. 32答案:B9. 在数字电路中,一个三态输出门可以处于以下哪种状态?B. 低电平C. 高阻态D. 所有上述状态答案:D10. 一个二进制计数器在计数过程中,如果遇到一个无效的输入,它将:A. 停止计数B. 继续计数C. 重置为零D. 跳转到下一个有效状态答案:A二、多项选择题(每题3分,共15分)1. 下列哪些是数字电路中常用的逻辑门?A. 与门B. 或门C. 非门D. 异或门E. 与非门答案:ABCDE2. 数字电路中的触发器可以用于:A. 存储数据B. 计数C. 产生时钟信号D. 作为逻辑门E. 以上都不是答案:ABC3. 下列哪些是数字电路的优点?A. 高速度B. 高可靠性C. 易于集成D. 低功耗E. 以上都不是答案:ABCD4. 在数字电路中,同步电路与异步电路的区别在于:A. 同步电路的时钟信号是共享的B. 异步电路的时钟信号是独立的C. 同步电路的时钟信号是独立的D. 异步电路的时钟信号是共享的E. 以上都不是答案:AB5. 以下哪些因素会影响数字电路的性能?A. 温度B. 电源电压C. 信号传输延迟D. 噪声E. 以上都不是答案:ABCD三、简答题(每题5分,共20分)1. 简述数字电路与模拟电路的主要区别。
数字电路期末复习题及答案一、填空题1数字信号的特点是在时间上和幅值上都是断续变化的,其高电平和低电平常用1 _ 和_0 ___ 来表示。
2、分析数字电路的主要工具是逻辑代数,数字电路又称作逻辑电路。
3、逻辑代数又称为布尔代数。
最基本的逻辑关系有与、或、非三种。
常用的几种导出的逻辑运算为与非或非与或非同或异或。
4、逻辑函数的常用表示方法有逻辑表达式真值表逻辑图。
5、逻辑函数F=A BCD +A+B+C+ __________ 。
6、逻辑函数F=A B A B A B AB = ________ 0 _______ 。
7、OC门称为集电极开路门,多个OC门输出端并联到一起可实现丄与功能。
8、TTL与非门电压传输特性曲线分为饱和区、转折区、线性区、截止区。
9、触发器有2 个稳态,存储8位二进制信息要__8 ________________________个触发器。
1 0、一个基本RS触发器在正常工作时,它的约束条件是R+S=1,则它不允许输入S = 0且R= 0的信号。
11、一个基本RS触发器在正常工作时,不允许输入R=S= 1的信号,因此它的约束条件是RS=0 。
1 2、在一个CP脉冲作用下,引起触发器两次或多次翻转的现象称为触发器的空翻,触发方式为主从式或边沿式的触发器不会出现这种现象。
13、施密特触发器具有回差现象,又称电压滞后特性;单稳触发器最重要的参数为脉宽。
14、半导体数码显示器的内部接法有两种形式:共阴接法和共阳接法。
15、对于共阳接法的发光二极管数码显示器,应采用低电平驱动的七段显示译码器。
16、寄存器按照功能不同可分为两类:移位寄存器和数码寄存器。
17、时序逻辑电路按照其触发器是否有统一的时钟控制分为同步时序电路和异步时序电路。
、选择题1 一位十六进制数可以用 C 位一进制数来表示。
A 1B . 2 C.4D162、十进制数25用8421BCD码表示为 B 。
A 10 101B . 0010 0101 C.100101 D .101013、以下表达式中符合逻辑运算法则的是D。
数电期末考试试题及答案一、选择题(每题2分,共20分)1. 在数字电路中,最基本的逻辑运算是以下哪三种?A. 与、或、非B. 与、异或、同或C. 与、或、异或D. 与、同或、非答案:A2. 下列哪个不是组合逻辑电路的特点?A. 有记忆功能B. 输出只依赖于当前输入C. 结构简单D. 响应速度快答案:A3. 触发器的主要用途是什么?A. 存储信息B. 放大信号C. 转换信号D. 滤波答案:A4. 以下哪个不是数字电路的优点?A. 抗干扰能力强B. 可靠性高C. 集成度高D. 功耗大答案:D5. 一个4位二进制计数器的最大计数范围是多少?A. 8B. 16C. 32D. 64答案:B6. 以下哪个是同步时序逻辑电路的特点?A. 电路中存在多个时钟信号B. 电路中的触发器是异步的C. 电路中的触发器是同步的D. 电路中的触发器是无关紧要的答案:C7. 一个D触发器的输出Q与输入D的关系是?A. Q = DB. Q = ¬ DC. Q = D + ¬ DD. Q = D * ¬ D答案:A8. 以下哪个是数字电路设计中常用的优化方法?A. 增加冗余B. 减少冗余C. 增加噪声D. 减少噪声答案:B9. 布尔代数的基本运算有哪些?A. 与、或、非B. 加、减、乘C. 同或、异或、非D. 乘、除、模答案:A10. 以下哪个是数字电路中常用的存储元件?A. 电容B. 电感C. 电阻D. 二极管答案:A二、简答题(每题10分,共30分)1. 简述数字电路与模拟电路的区别。
答案:数字电路处理的是离散的数字信号,而模拟电路处理的是连续的模拟信号。
数字电路具有更高的抗干扰能力,可靠性高,易于集成,功耗相对较低。
模拟电路则在信号处理方面更为灵活,但容易受到噪声干扰,集成度相对较低。
2. 解释什么是时序逻辑电路,并给出一个例子。
答案:时序逻辑电路是一种具有存储功能的数字电路,其输出不仅取决于当前的输入,还取决于电路的历史状态。
数字电路期末试题及答案1. 选择题(每题2分,共30题,总分60分)(1) 以下哪种逻辑门的输出为低电平时,输入端需全为高电平?A. 与门B. 或门C. 非门D. 异或门答案:C(2) 下列选项中,哪个是数码管的常见类型?A. BCD码B. 七段码C. 格雷码D. 码编码答案:B(3) 在数字电路中,把输入引脚作为输出引脚使用的器件是?A. 复用器B. 反相器C. 编码器D. 解码器答案:D(4) 单位延时器可用于延时输入信号,它的作用是?A. 放大延时信号B. 过滤延时信号C. 产生延时信号D. 编码延时信号答案:C(5) 下面哪个是D触发器的输出特性?A. 同步输出B. 反转输出C. 清零输出D. 使能输出答案:B(6) 在四位二进制加法器电路中,超过位数范围的进位称为?A. 高位进位B. 低位进位C. 溢出进位D. 数据进位答案:C...2. 填空题(每空2分,共10空,总分20分)(1) 由三个反相器构成的分频电路称为_______。
答案:三分频(2) 一个四位二进制数可以表示_______个不同的状态。
答案:16...3. 简答题(每题10分,共6题,总分60分)(1) 请简要说明译码器(Decoder)的工作原理及其应用场景。
答案:译码器是一种组合逻辑电路,用于将输入的编码信号转换为输出的解码信号。
它根据特定的逻辑关系来解码输入信号,并且只有一个输出端口被激活,其他输出均为低电平。
常见的应用场景包括数码管显示、地址解码、信号传递等。
(2) 请简要说明触发器(Flip-flop)的工作原理以及它与时序电路的关系。
答案:触发器是一种存储器件,用于在时序电路中存储和传输信息。
它有两个稳定的输出状态,分别称为"Set"和"Reset"。
触发器能够根据控制信号的变化来决定是否改变输出状态,从而实现信息的存储和传输。
触发器在时序电路中起着重要的作用,用于实现存储、计数和时序控制等功能。
数字电路的期末试题一、客观题:请选择正确答案,将其代号填入()内;(本大题共10 小题,每空 2 分,共20 分)⒈ 当某种门的输入全部为高电平,而使输出也为高电平者,则这种门将是:A.与非门及或非门;B .与门及或门;C.或门及异或门; D .与门及或非门.( B )⒉ 在如下所列 4 种门电路中,与图示非门相等效的电路是:( B )⒊ 已知,则函数 F 和H 的关系,应是:( B )A.恒等; B .反演; C .对偶;D .不确定.⒋ 若两个逻辑函数恒等,则它们必然具有唯一的:(A)A.真值表; B .逻辑表达式; C .电路图; D .逻辑图形符号.⒌ 一逻辑函数的最小项之和的标准形式,它的特点是:(C)A.项数最少; B .每个乘积项的变量数最少;C.每个乘积项中,每种变量或其反变量只出现一次;D.每个乘积项相应的数值最小,故名最小项.⒍ 双向数据总线可以采用( B )构成。
A.译码器; B .三态门; C .与非门; D .多路选择器.⒎ 在下列逻辑部件中,不属于组合逻辑部件的是( D )。
A.译码器; B .编码器; C .全加器; D .寄存器.⒏ 八路数据选择器,其地址输入端(选择控制端)有( C )个。
A.8 个 B .2 个 C .3 个 D .4 个⒐ 为将D触发器转换为T 触发器,如图所示电路的虚线框内应是( D )。
A.或非门 B .与非门 C .异或门 D .同或门⒑ 为产生周期性矩形波,应当选用( C )。
A.施密特触发器 B .单稳态触发器C.多谐振荡器 D .译码器、化简下列逻辑函数(每小题 5 分,共10 分)⒈ 用公式法化简逻辑函数:⒉ 用卡诺图法化简逻辑函数:Y(A,B,C,D)= ∑ m(2 ,3,7,8,11,14)给定约束条件为m0+m5+m10+m15 =0三、非客观题(本题两小题,共20 分)⒈ 如图所示为三输入变量的或门和与门的逻辑图。
根据两种不同(见图b),画出Y1、Y 2 的输入波形的波形。
- 1 -一、填空题1. PN 结具有单向导电性。
正向偏置时,多子以扩散运动为主,形成正向电流;反向偏置时,少子漂移运动,形成反向饱电流。
2. 双极型晶体三极管输出特性曲线的三个工作区是放大区、截止区、饱和区。
3. 已知三态与非门输出表达式C AB F ⋅=,则该三态门当控制信号C 为高电平时,输出为高阻态。
4. 十进制数211转换成二进制数是(11010011)2;十六进制数是(D3)16。
5. 将若干片中规模集成电路计数器串联后,总的计数容量为每片计数容量的乘积。
6. 若用触发器组成某十一进制加法计数器,需要四个触发器,有五个无效状态。
7. 同步RS 触发器的特性方程为n 1n Q R S Q +=+;约束方程为RS=0 。
8. 下图所示电路中,Y 1 =B A Y 1=2Y 3 =AB Y 3=二、选择题1. 下列函数中,是最小项表达式形式的是____c _____。
A. Y=A+BCB. Y=ABC+ACDC. C B A C B A Y +⋅=D. BC A C B A Y +⋅=2. 要实现n 1n Q Q =+,JK 触发器的J 、K 取值应为__d ___。
A . J=0,K=0 B. J=0,K=1 C. J=1,K=0 D. J=1,K=1 3.数值[375]10与下列哪个数相等_b __。
A . [111011101]2 B. [567]8 C. [11101110]BCD D. [1F5]16 4.属于组合逻辑电路的是_____b ______A . 触发器 B. 全加器 C. 移位寄存器 D. 计数器 5.M 进制计数器状态转换的特点是:设定初态后,每来_c __个计数脉冲CP ,计数器重新B2BV CC Y1- 2 -回到初态。
A . M-1 B. M+1 C. M6.为了把杂乱的、宽度不一的矩形脉冲信号,整形成具有固定脉冲宽度的矩形波信号输出,我们应选用_b __电路。
模拟数字电路试题及答案一、选择题1. 在数字电路中,最基本的逻辑关系有哪几种?A. 与、或、非B. 与、或、异或C. 与、或、同或D. 与、或、非、异或答案:A2. 下列哪个不是数字电路的特点?A. 逻辑功能B. 可编程性C. 模拟信号处理D. 逻辑门电路答案:C二、填空题1. 一个基本的数字逻辑门至少需要_____个输入端。
答案:22. 在模拟数字转换过程中,模拟信号被转换为_____。
答案:数字信号三、简答题1. 请简述数字电路与模拟电路的区别。
答案:数字电路主要处理数字信号,使用二进制逻辑,具有离散的电压水平,而模拟电路处理模拟信号,信号是连续变化的,电压水平在一定范围内连续变化。
2. 什么是逻辑门,它在数字电路中的作用是什么?答案:逻辑门是一种电子电路,它根据输入信号的逻辑关系产生一个输出信号。
在数字电路中,逻辑门用于实现基本的逻辑运算,如与、或、非等,是构成更复杂数字电路的基础。
四、计算题1. 给定一个数字电路,其输入为A和B,逻辑关系为A AND B,求当A=1,B=0时的输出。
答案:输出为02. 若有一个数字电路,其输入为A、B和C,逻辑关系为A OR (B ANDC),请计算当A=0,B=1,C=0时的输出。
答案:输出为0五、论述题1. 论述数字电路设计中的主要考虑因素。
答案:在数字电路设计中,主要考虑的因素包括逻辑功能的正确性、电路的稳定性、功耗、速度、成本、可扩展性以及电磁兼容性等。
设计者需要根据应用场景和需求,权衡这些因素,以达到最优的设计效果。
2. 描述数字电路中的时钟信号及其作用。
答案:时钟信号在数字电路中起到同步作用,它为电路中的各个部分提供统一的时序基准。
时钟信号确保了数据在电路中的传输和处理能够按照预定的时序进行,从而保证电路的逻辑功能正确执行。
- 1 -一、填空题1. PN 结具有单向导电性。
正向偏置时,多子以扩散运动为主,形成正向电流;反向偏置时,少子漂移运动,形成反向饱电流。
2. 双极型晶体三极管输出特性曲线的三个工作区是放大区、截止区、饱和区。
3. 已知三态与非门输出表达式C AB F ⋅=,则该三态门当控制信号C 为高电平时,输出为高阻态。
4. 十进制数211转换成二进制数是(11010011)2;十六进制数是(D3)16。
5. 将若干片中规模集成电路计数器串联后,总的计数容量为每片计数容量的乘积。
6. 若用触发器组成某十一进制加法计数器,需要四个触发器,有五个无效状态。
7. 同步RS 触发器的特性方程为n 1n Q R S Q +=+;约束方程为RS=0 。
8. 下图所示电路中,Y 1 =B A Y 1=2Y 3 =AB Y 3=二、选择题1. 下列函数中,是最小项表达式形式的是____c _____。
A. Y=A+BCB. Y=ABC+ACDC. C B A C B A Y +⋅=D. BC A C B A Y +⋅=2. 要实现n 1n Q Q =+,JK 触发器的J 、K 取值应为__d ___。
A . J=0,K=0 B. J=0,K=1 C. J=1,K=0 D. J=1,K=1 3.数值[375]10与下列哪个数相等_b __。
A . [111011101]2 B. [567]8 C. [11101110]BCD D. [1F5]16 4.属于组合逻辑电路的是_____b ______A . 触发器 B. 全加器 C. 移位寄存器 D. 计数器 5.M 进制计数器状态转换的特点是:设定初态后,每来_c __个计数脉冲CP ,计数器重新B2BV CC Y1- 2 -回到初态。
A . M-1 B. M+1 C. M6.为了把杂乱的、宽度不一的矩形脉冲信号,整形成具有固定脉冲宽度的矩形波信号输出,我们应选用_b __电路。
数字电路期末复习题及答案一、填空题1、数字信号的特点是在时间上和幅值上都是断续变化的,其高电平和低电平常用1 和0 来表示。
2、分析数字电路的主要工具是逻辑代数,数字电路又称作逻辑电路。
3、逻辑代数又称为布尔代数。
最基本的逻辑关系有与、或、非三种。
常用的几种导出的逻辑运算为与非或非与或非同或异或。
4、逻辑函数的常用表示方法有逻辑表达式真值表逻辑图。
5、逻辑函数F=A B C D+A+B+C+D= 1 。
6、逻辑函数F=ABA+++= 0 。
BABBA7、O C门称为集电极开路门,多个O C门输出端并联到一起可实现线与功能。
8、T T L与非门电压传输特性曲线分为饱和区、转折区、线性区、截止区。
9、触发器有2个稳态,存储8位二进制信息要8个触发器。
10、一个基本R S触发器在正常工作时,它的约束条件是R+S=1,则它不允许输入S=0且R=0的信号。
11、一个基本R S触发器在正常工作时,不允许输入R=S=1的信号,因此它的约束条件是R S=0。
12、在一个C P脉冲作用下,引起触发器两次或多次翻转的现象称为触发器的空翻,触发方式为主从式或边沿式的触发器不会出现这种现象。
13、施密特触发器具有回差现象,又称电压滞后特性;单稳触发器最重要的参数为脉宽。
14、半导体数码显示器的内部接法有两种形式:共阴接法和共阳接法。
15、对于共阳接法的发光二极管数码显示器,应采用低电平驱动的七段显示译码器。
16、寄存器按照功能不同可分为两类:移位寄存器和数码寄存器。
17、时序逻辑电路按照其触发器是否有统一的时钟控制分为同步时序电路和异步时序电路。
二、选择题1、一位十六进制数可以用 C 位二进制数来表示。
A.1B.2C.4D. 162、十进制数25用8421BCD码表示为 B 。
A.10 101B.0010 0101C.100101D.101013、以下表达式中符合逻辑运算法则的是D。
A.C·C=C2B.1+1=10C.0<1D.A+1=14、当逻辑函数有n 个变量时,共有 D 个变量取值组合? A. n B. 2n C. n 2 D. 2n5、在何种输入情况下,“与非”运算的结果是逻辑0。

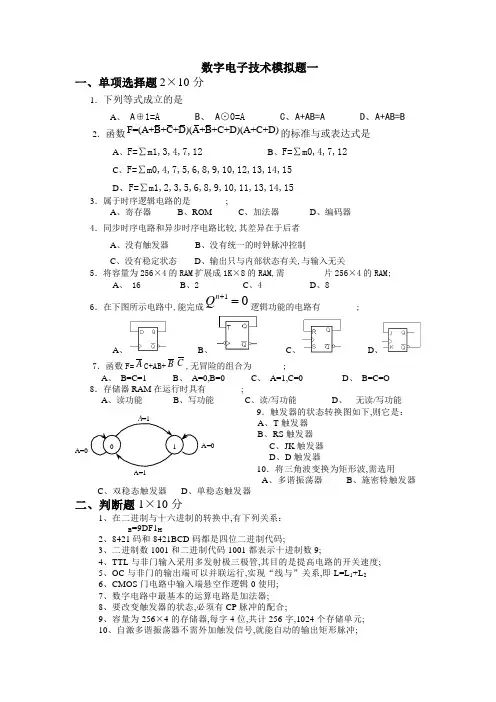

0 1 A =1 A=1A=0A=0 数字电子技术模拟题一一、单项选择题2×10分1.下列等式成立的是A 、 A ⊕1=AB 、 A ⊙0=AC 、A+AB=AD 、A+AB=B 2.函数F=(A+B+C+D)(A+B+C+D)(A+C+D)的标准与或表达式是A 、F=∑m1,3,4,7,12B 、F=∑m0,4,7,12C 、F=∑m0,4,7,5,6,8,9,10,12,13,14,15D 、F=∑m1,2,3,5,6,8,9,10,11,13,14,15 3.属于时序逻辑电路的是 ;A 、寄存器B 、ROMC 、加法器D 、编码器 4.同步时序电路和异步时序电路比较,其差异在于后者A 、没有触发器B 、没有统一的时钟脉冲控制C 、没有稳定状态D 、输出只与内部状态有关,与输入无关5.将容量为256×4的RAM 扩展成1K ×8的RAM,需 片256×4的RAM;A 、 16B 、2C 、4D 、86.在下图所示电路中,能完成01=+n Q 逻辑功能的电路有 ;A 、B 、C 、D 、7.函数F=A C+AB+B C ,无冒险的组合为 ;A 、 B=C=1B 、 A=0,B=0C 、 A=1,C=0D 、 B=C=O 8.存储器RAM 在运行时具有 ;A 、读功能B 、写功能C 、读/写功能D 、 无读/写功能9.触发器的状态转换图如下,则它是:A 、T 触发器B 、RS 触发器C 、JK 触发器D 、D 触发器10.将三角波变换为矩形波,需选用 A 、多谐振荡器 B 、施密特触发器C 、双稳态触发器D 、单稳态触发器二、判断题1×10分1、在二进制与十六进制的转换中,有下列关系:B =9DF1H2、8421码和8421BCD 码都是四位二进制代码;3、二进制数1001和二进制代码1001都表示十进制数9;4、TTL 与非门输入采用多发射极三极管,其目的是提高电路的开关速度;5、OC 与非门的输出端可以并联运行,实现“线与”关系,即L=L 1+L 26、CMOS 门电路中输入端悬空作逻辑0使用;7、数字电路中最基本的运算电路是加法器;8、要改变触发器的状态,必须有CP 脉冲的配合;9、容量为256×4的存储器,每字4位,共计256字,1024个存储单元; 10、自激多谐振荡器不需外加触发信号,就能自动的输出矩形脉冲;BA D C A BD C DB B A F ++++=)(三、分析计算题7×6分1、如果∑=)9,8,6,4,3,2(),,,(m D C B A F 的最简与或表达式为C BD B A F ++=是否存在约束条件如果存在,试指出约束条件;2、下图为双4选1数据选择器构成的组合逻辑电路,输入量为A 、B 、C,输出逻辑函数为F1,F2,试写出F1、F2,逻辑表达式;3、用一片74138译码器和门电路实现全加器,写出真值表,画出电路图;4、分析下图所示电路的逻辑功能,并将结果填入下表;5、电路如下图所示,设起始状态Q 2Q 1=00,问经过系统时钟信号3个CP 脉冲作用后,Q 2Q 1处于什么状态并画出Q 2Q 1的波形; 6、图示电路是PAL 的一种极性可编程输出结构,若要求Y A B ABC =⊕⊕,试用符号“×”对该电路矩阵进行恰当的编程;四、设计题共2小题,1小题12分,2小题8分,共20分1、 试用正边沿D 触发器和门器件设计一个状态转换如0→2→4→1→3的模5同步计数器;并检查电路的自启动能力;2、用两片74LS290异步十进制计数器芯片设计一个60进制计数器的电路,画出电路连接图;附:74LS290集成芯片功能表CP R 01 R 02 R 91R 92功能 × 1 1任一为0 清0Q D Q C Q B Q A =0000× 任 意 1 1置9Q D Q C Q B Q A =1001↓任一为0任一为0计数五、综合题8分试用8选1数据选择器74151和四位同步二进制加法计数器74LS161芯片设计序列信号发生器,序列信号为左位在先,画出电路连线图;附74LS161四位同步二进制加法计数器芯片功能表;数字电子技术模拟题二一、单项选择题2×10分1.在下列数据中,数值最小的是A 、 59HB 、 130OC 、1010111B8421BCD 2.函数 的标准与或表达式是A 、F=∑m0,1,3,4,7,11,13,15B 、 F=∑m0,1,6,7,8,9,10,11C 、F=∑m0,1,6,7,12,13,14,15D 、F=∑m0,1,4,7,12,13,14,15 3.典型的五管TTL 与非门,输入端采用多发射极三极管是为了:A 、放大输入信号B 、实现或逻辑C 、提高带负载能力D 、提高工作速度4.电路由TTL 门电路组成,F 的逻辑表达式是 ;A 、B AC B C F ⊕+= B 、 B A C B C F ⊕+= C 、 B A C B C F ⊕+=D 、B A C CB F ⊕+=5.为实现“线与”的逻辑功能,应选用:A 、与门B 、与非门C 、传输门D 、集电极开路门 6.下列哪类触发器有一次变化现象 ;A 、同步RS 触发器B 、主从JK 触发器C 、边沿JK 触发器D 、边沿D 触发器7.集成十进制加法计数器初态为Q 3Q 2Q 1Q 0=1001,经过5个CP 脉冲后,计数器状态为A 、0000B 、0100C 、0101D 、1110 8.下面说法错误的是A 、RAM 分为静态RAM 和动态RAMB 、RAM 指在存储器中任意指定的位置读写信息C 、译码电路采用CMOS 或非门组成9.用容量为16K ×8位存储芯片构成容量为64K ×8位的存储系统,需 片16K×8位存储芯片,需 根地址线, 根数据线;A 、 4,16,8B 、4,14,8C 、2,16,8D 、2,14,16 10.集成单稳态触发器的暂稳态维持时间取决于 ;A 、 R 、C 元件参数B 、 所用门电路的传输延迟时间C 、 触发脉冲持续的时间D 、 器件本身的参数二、判断题1×10分1、8421码和8421BCD 码都是四位二进制代码;2、二进制数代码1000和二进制代码1001都可以表示十进制数8;3、保险库有一把锁,A 、B 两名经理各有一把钥匙,必须两名经理同时在才能开锁; 用F 表示打开保险库锁的状态,F 的逻辑表达式为:B A F+=4、TSL 门输出有三种状态;5、TG 门只用于数字信号的传输;6、CMOS 门电路中输入端悬空作逻辑0使用;7、要改变触发器的状态,必须有CP 脉冲的配合;8、掩膜R O M 只能改写有限次;9、将三角波变换为矩形波,需选用施密特触发器; 10、矩形脉冲只能通过自激振荡产生;三、分析计算题1-5小题每题8分,6小题10分,共50分1、 电路如图所示: 1、按图直接写出Y 的表达式2、根据反演规则写出Y 的反函数Y3、根据对偶规则写出Y 的对偶式'Y4、写出Y 的最简与或表达式2、 组合逻辑电路输入X 、Y 、Z 输出L波形如图所示,分析该电路的逻辑功能; 并用最少的两输入与非门实现无反变量输入 3、已知某触发器的状态转换图,写出此触发器的特性方程,并用D 和JK 触发器实现它;4、电路由JK 触发器及与非门构成,试写出特性方程、驱动方程和状态方程;该电路若在K 输入处以置0代替Q n ,则电路功能是否会改变A=15、图示电路是PAL 的一种极性可编程输出结构,若要求)+=C B A BC A Y (⊕,试用符号“×”对该电路矩阵进行恰当的编程;6、由集成四位比较器74LS85和集成计数器74LS161构成一个定时电路如图所示,Z 是信号输出端;比较器A 3A 2A 1A 0预置为1001,计数器的数据输入端DCBA 预置为0010,试问: (1) 当 Z 接在LD 端时R D 置1,一个Z 脉冲周期内包含多少个时钟脉冲CP (2) 当 Z 接在R D 端时LD 置1,一个Z 脉冲周期内又包含多少个时钟脉冲CP 简单写出分析过程四、设计题10×2分2、 试用正边沿JK 触发器和门器件设计一个模可变同步减计数器;当X=0时M=3;当X=1时,M=4;检查电路的自启动能力;2、用两片74LS290异步二-五-十进制加计数器芯片设计一个54进制加计数器,画出电路连接图;一、选择题2×10分1、F=AB+CD 的真值表中,F=1的状态有:a 、2个b 、4个c 、6个d 、8个 2、在系列逻辑运算中,错误的是:a 、 若A=B,则AB=Ab 、若1+A=B,则1+A+AB=Bc 、 A+B=B+C,则A=Cd 、都正确 3、双输入CMOS 与非门如右图,输出Z 为:a 、Z=Ab 、Z=Ac 、Z=0d 、Z=1 4、欲使一路数据分配到多路装置应选用带使能端的:a 、编码器b 、译码器c 、选择器d 、比较器 5、JK 触发器在CP 脉冲作用下,欲使Q n+1=1,则必须使:a 、J=1,K=0b 、J=0,K=0c 、J=0,K=1d 、J=1,K=16、触发器的状态转换图如下,则它是:a 、 RS 触发器b 、D 触发器c 、JK 触发器d 、T 触发器 7、将三角波变换为矩形波,需选用:a 、施密特触发器b 、多谐振荡器A Z10k&c 、双稳态触发器d 、单稳态触发器 8、 如 图 所 示 时 序 逻 辑 电 路 为 ;a 、 移位 寄 存 器b 、 同步 二 进 制 加 法 计 数 器c 、 异 步 二 进 制 减 法 计 数 器c 、 异 步 二 进 制 加 法 计 数 器9、 逻 辑 电 路 如 图 所 示, 当 A=“0”,B=“1” 时,C 脉冲 来 到 后 D 触 发 器 ;a 、置“0”b 、保 持 原 状 态c 、置“1”d 、具 有 计 数 功 能10、 如图所示逻辑电路为 ;a 、 同步二进制加法计数器b 、 异步二进制加法计数器c 、 同步二进制减法计数器d 、 异步二进制减法计数器二、判断题2×10分1、在二进制与十六进制的转换中,有下列关系:B =9DF1H2、8421码和8421BCD 码都是四位二进制代码;3、二进制数1001和二进制代码1001都表示十进制数9;4、TTL 与非门输入采用多发射极三极管,其目的是提高电路的抗干扰能力;5、OC 与非门的输出端可以并联运行,实现“线与”关系,即L=L1+L26、在具有三组与输入端的与或非门中,当只使用其中的两组与输入端时,余下的一组与输入端应接高电平;7、数字电路中最基本的运算电路是加法器; 8、要改变触发器的状态,必须有CP 脉冲的配合;9、容量为256×4的存储器,每字4位,共计256字,1024个存储单元; 10、自激多谐振荡器不需外加触发信号,就能自动的输出矩形脉冲;三、化简逻辑函数12分1、 6分用公式法:C AB C B BC A AC L +++=2、 6分用卡诺图法:D AB C B A ABD D C B B A L ++++=四、组合逻辑电路18分1、设有一组合逻辑部件,不知内部结构,测得其输入波形A,B,C 与输出波形L 如图所示,1试列写出真值表;2写出逻辑表达式;3画出由74138译码器构成逻辑图;本大题10分2、下图为双4选1数据选择器构成的组合逻辑电路,输入量为A 、B 、C,输出逻辑函数为F1,F2,D 0R DC1Q 1试写出F1,F2,逻辑表达式;8分五、时序逻辑电路20分1.8分设负边沿JK 触发器的初始状态为0,CP 、J 、K 信号如图所示,试画出Q 端的波形;2、12分逻辑电路如图所示,1. 写出时钟方程,2. 写出驱动方程,3. 求解状态方程,4. 列写状态表,5. 已知C 脉冲波形,画出输出Q 0,Q 1的波形,判断该计数器是加法还是减法是异步还是同步设Q 0,Q 1的初始状态均为“00”;12分六、 综合题设计10分四位二进制计数器74161的功能表和逻辑符号如下图所示;1、 试说明该器件的各引脚的作用;2、 分别用清零法和置数法和适当的逻辑门构造9进制计数器;数字电子技术模拟题一解答及评分标准一、单项选择题2×10分1、C2、D3、A4、B5、D6、B7、D8、C9、A 10、B评分标准:每题2分,做对一个2分,错误不给分;二、判断题1×10分1、√2、×3、×4、√5、×6、×7、√8、×9、√ 10、√评分标准:每题1分,做对一个1分,错误不给分;三、分析计算题7×6分1、∑=)9,8,6,4,3,2(),,,(m D C B A F ,∑=++=)15,14,13,12,11,10,9,8,6,4,3,2(1m C B D B A F ,3分要使,1F F =则F 中含有无关项1分,无关项为:∑)15,14,13,12,11,10(d 3分;2、解答如下:ACBC AB F ABC C B A C B A C B A F ++=+++=21写对一个分3、全加器真值表列出见右图3分电路连对4分,其中使能端接对分每个分,信号输入端接对分,输出接对2分每个1分;4、Y 的表达式如下:写出三态门输出1分,真值表一个分,共6分;5、输出波形图中两个T 触发器由于信号T =,都是T ′触发器;只要受到时钟脉冲信号的触发,触发器就翻转;但是第二个触发器的时钟脉冲信号应为CP 2=1Q +CP,只有当1Q 1=0时,第二个触发器才会随着CP 脉冲由0→1,得到上升沿触发而改变状态;画出的Q 1Q 2波形如上图b 所示;分析2分从工作波形图可知,经过系统时钟脉冲信号3个CP 脉冲作用后,Q 2Q 1处于11状态;1分,波形画对4分;6、方案之一:Y A B ABC AB AB ABC =⊕⊕=+⊕()4分,编程画对3分;四、设计题共2小题,1小题12分,2小题8分,共20分1、解:设计步骤如下:1确定触发器个数K ;K =3,因为状态数N =5,符合2K -1<N <2K;电路状态用Q 3Q 2Q 1表示;1分2列状态转换真值表;根据D 触发器的次态方程D Qn =+1,列状态转换真值表,如下表表示;3分,各个量填对计分;状态转换真值表321图,然后通过卡诺图化简得到激励输入方程;D 3、D 2、D 1的卡诺图如下图所示;经过卡诺图化简得到激励输入方程如下: 驱动方程一个1分,共计3分;4画电路图;由激励输入方程组,可画电路图如下图所示;3分5检查能否自启动;首先将非工作状态101,110,111分别代入激励方程D 3、D 2、D 1中,然后根据D 触发器次态方程DQ n =+1,可知所有的非工作状态都能进入工作状态,即101→001;110→101→001;111→001;因此电路可以自启动;1分6画完整状态转换图如下图所示;1分 2、连接电路如图所示:评分标准:清零端接对各2分,共4分;置位端接对各1分,共2分,CP B 接对各分,共1分,高位CP A 接对1分;五、综合题8分解:由于序列信号的长度N =8,因此首先要将74LS161作为一个模8计数器使用;1分当74LS161芯片的输入端P 、T 、T C 、D L 都接高电平“1”时,芯片就是一个模16计数器,Q D Q C Q B Q A 的状态号从0、1、2直至15;如果不使用输出端Q D ,则Q C Q B Q A 的状态号从0、1、2直至7;在这种情况下,芯片就可当作模8计数器使用;2分设8选1数据选择器的地址信号输入端从高到低为C 、B 、A ,而74LS161芯片的4个数据输出端从高到低为Q D 、Q C 、Q B 、Q A ;只需将Q A 接A ,Q B 接B ,Q C 接C ,2分数据选择器的8个数据输入端X 0至X 7分别接1、1、0、0、1、1、0、1就可以实现设计目的;2分电路图如下图所示,图中F 为序列信号输出端;图中D 、C 、B 、A 接地,是为了避免干扰信号进入;1分序列信号发生器电路图数字电子技术模拟题二参考答案及评分标准一、单项选择题2×10分1.C 2.D 3.D 4.C 5.D 6.B7.B8.C9.A10;A评分标准:答对1个记2分,答错不得分;二、判断题1×10分1.ⅹ 2.√ 3.ⅹ 4.√ 5.√ 6.ⅹ 7.ⅹ 8.ⅹ 9.√ 10;ⅹ 评分标准:答对1个记1分,答错不得分;三、分析计算题1-5小题每题8分,6小题10分,共50分1、1C B D A Y +•⊕=)( 3分 2C B D A D A Y +++=))(( 1分 3C B D A D A Y +++='))(( 1分 4C B D A AD Y +++= 3分 评分标准如上,若方法不同,按结论酌情给分;2、8分1表达式:Z Y X m m m m L ⊕⊕=+++=7421 4分逻辑功能:判奇电路 2分 电路图:2分若方法不同,按结论酌情给分; 3、8分1状态真植表:4分 2 特性方程: 1分 3JK 触发器的特性方程:PH K HP J =⊕=∴ 1分4D 触发器的特性方程:D Qn =+1)(H P Q P D n⊕+=∴ 1分图1分若方法不同,按结论酌情给分; 4、8分JK 触发器的特性方程:nn n Q K Q J Q +=+1 2分 驱动方程:n nQ K Q J == 2分状态方程:01=+=+n n n n n Q Q Q Q Q 2分若n n Q Q K ==+1,0 1分电路功能会改变; 1分 若方法不同,按结论酌情给分; 5、8分评分标准:第1行编程 3分; 第2行编程 3分第3、4行编程 1分; 第5行编程 1分若方法不同,按结论酌情给分; 6、10分(1) 一个Z 脉冲周期内包含8个时钟脉冲CP; 5分 (2) 一个Z 脉冲周期内又包含9个时钟脉冲CP; 5分若方法不同,按结论酌情给分;四、设计题10×2分1、设计题10分1状态表:6分 2表达式 2分 3检查自启动能力:当11,001==nn Q Q X 时,下一个状态为11,所以电路有自启动能力; 1分 4电路图 1分若方法不同,按结论酌情给分;2、设计题10分按上面连线正确的得满分;若方法不同,按结论酌情给分; 具体给分步骤如下:连成100进制得8分,控制信号得2分;数字电子技术模拟题三参考答案一、 选择题20分1、c ;2、c ;3、d ;4、b ;5、a ;6、b ;7、a ;8、a ;9、d ;10、b二、 判断题20分1、;2、;3、;4、;5、;6、;7、;8、;9、;10、; 三、1、6分L=ABC2、6分D B C B A L ++=四、1、10分2、8分ACBCABFABCCBACBACBAF++=+++=21五、1.8分2. 12分1CP0=C,下降沿触发CP1=Q0n下降沿触发21,1,11====KJKQJ n3时触发翻转)到从触发)(外加触发沿的下降沿1(1111QQQQQnnnn==++状态表波形图功能:4位二进制异步加法计数器六、10分1. R D为清零端,异步清零;L D为置数控制端,同步置数;A、B、C、D为置数输入端,A为低位,D为高位;Q A、Q B、Q C、Q D为输出端,Q A为低位、Q D为高位;RCO为输出使能控制端;2、。
大学数电期末试题及答案第一部分:选择题1. 下面哪个是二进制数?A. 10B. 12C. 18D. 20答案:A2. 在数字电路中,集成电路的功能主要由什么决定?A. 良率B. 封装C. 电源电压D. 接口答案:B3. 在数电实验中,使用的最常见的逻辑门是哪种?A. 与门B. 或门C. 非门D. 异或门答案:A4. 什么是半加器?A. 一种可将两个二进制数相加的逻辑电路B. 一种用于将二进制数转换为十进制数的逻辑电路C. 一种只能进行加法运算的逻辑电路D. 一种只能进行减法运算的逻辑电路答案:A5. 在数字逻辑中,什么是门延迟?A. 信号传输到门的时间延迟B. 信号在门内传播的时间延迟C. 门的工作速度D. 门输出信号的变化时间延迟答案:D第二部分:填空题1. 二进制数1101转换为十进制数为____。
答案:132. 当A与B为0时,M=_____。
答案:03. 数字电路中将多个逻辑门组合在一起形成的模块称为_______。
答案:逻辑电路4. 在半加器中,进位输出由_____和________组成。
答案:AND门,OR门5. 数字逻辑门的输出信号变化到稳定需要一定的______。
答案:时间第三部分:简答题1. 数字电路和模拟电路的区别是什么?答案:数字电路是处理数字信号的电路,它的输入和输出只能是0和1的离散信号。
模拟电路则是处理模拟信号的电路,它能够处理连续范围的信号。
2. 解释与门和或门的逻辑功能。
答案:与门的逻辑功能是当所有输入为1时,输出为1;否则输出为0。
或门的逻辑功能是当任何一个输入为1时,输出为1;只有当所有输入都为0时,输出为0。
3. 什么是触发器?简要描述SR触发器的工作原理。
答案:触发器是一种存储器件,能够存储一个或多个比特的数据。
SR触发器有两个输入端S和R,以及两个输出端Q和Q'。
当S=1,R=0时,Q=1,Q'=0;当S=0,R=1时,Q=0,Q'=1;当S=R=0时,触发器保持之前的状态;当S=R=1时,触发器进入禁止状态。
数电期末考试题及答案一、单项选择题(每题2分,共20分)1. 在数字电路中,最基本的逻辑运算是()。
A. 与运算B. 或运算C. 非运算D. 异或运算2. 一个D触发器具有()个稳定状态。
A. 1B. 2C. 3D. 43. 一个四进制计数器有()个状态。
A. 4B. 8C. 16D. 324. 一个3线到8线译码器可以译出()种不同的二进制信号。
A. 3B. 4C. 8D. 275. 一个4位二进制计数器的计数范围是()。
A. 0到7B. 0到15C. 0到31D. 0到2556. 在数字电路中,若要实现逻辑“与”运算,应该使用()门。
A. 与门B. 或门C. 非门D. 异或门7. 触发器的输出状态取决于()。
A. 当前输入B. 上一状态C. 输入与上一个状态D. 外部控制信号8. 一个8位寄存器可以存储()位二进制数。
A. 1B. 4C. 8D. 169. 一个2进制计数器在计数过程中,其输出状态的变化规律是()。
A. 01, 10, 11, 00B. 00, 01, 11, 10C. 00, 01, 10, 11D. 00, 10, 01, 1110. 在数字电路中,若要实现逻辑“或”运算,应该使用()门。
A. 与门B. 或门C. 非门D. 异或门二、填空题(每题2分,共20分)1. 在数字电路中,逻辑“0”通常用电压______伏特表示,逻辑“1”通常用电压______伏特表示。
2. 一个3线到8线译码器的输入端有______个信号线,输出端有______个信号线。
3. 一个4位二进制计数器的进位链是______进制的。
4. 一个D触发器的输出Q与输入D的关系是______。
5. 在数字电路中,逻辑“非”运算的符号是______。
6. 一个4位二进制计数器的计数范围是______到______。
7. 一个3线到8线译码器可以译出______种不同的二进制信号。
8. 一个8位寄存器可以存储______位二进制数。
数电期末考试题及答案解析一、选择题1. 在数字电路中,最基本的逻辑关系是()。
A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑答案:C解析:在数字电路中,最基本的逻辑关系是反相器(非逻辑),它是所有其他逻辑门的基础。
2. 下列哪个不是组合逻辑电路的特点?()A. 无记忆功能B. 输出只依赖于当前输入C. 输出可以延迟输入D. 结构简单答案:C解析:组合逻辑电路的特点是无记忆功能,输出只依赖于当前输入,结构简单,而输出不能延迟输入。
3. 触发器的主要用途是()。
A. 实现组合逻辑B. 实现时序逻辑C. 作为放大器使用D. 作为电源答案:B解析:触发器是一种具有记忆功能的电路元件,主要用于实现时序逻辑。
二、填空题1. 一个4位二进制计数器可以计数到 _________ 。
答案:15解析:4位二进制计数器的计数范围是从0到2^4-1,即从0到15。
2. 一个D触发器的Q端在时钟信号的上升沿触发时,Q端输出的是_________ 。
答案:D输入端的当前状态解析:D触发器在时钟信号的上升沿触发时,Q端输出的是D输入端的当前状态。
三、简答题1. 解释什么是同步时序逻辑电路和异步时序逻辑电路的区别。
答案:同步时序逻辑电路是指电路中的所有触发器都由同一个时钟信号控制,触发器在时钟信号的上升沿或下降沿同时触发。
而异步时序逻辑电路中的触发器没有统一的时钟信号,触发器的触发时间取决于输入信号的变化。
解析:同步时序逻辑电路的优点是设计简单,易于实现同步操作,但可能存在时钟偏斜和传播延迟问题。
异步时序逻辑电路的优点是不受时钟信号限制,可以灵活设计,但设计复杂,难以实现大规模集成。
四、计算题1. 假设有一个4位二进制计数器,初始状态为0000,求在经过10个时钟周期后计数器的状态。
答案:1010解析:4位二进制计数器从0000开始计数,每经过一个时钟周期,计数器的状态依次为0001、0010、0011、0100、0101、0110、0111、1000、1001、1010。
数电期末考试题及答案一、选择题(每题2分,共20分)1. 以下哪个不是数字电路的特点?A. 精度高B. 抗干扰能力强C. 体积大D. 可靠性高答案:C2. 数字信号的特点是什么?A. 连续变化B. 离散变化C. 模拟变化D. 随机变化答案:B3. 逻辑门电路中最基本的逻辑关系是?A. ANDB. ORC. NOTD. XOR答案:C4. 下列哪个不是组合逻辑电路的特点?A. 输出只依赖于当前输入B. 输出与输入之间存在时延C. 没有记忆功能D. 可以进行复杂的逻辑运算答案:B5. 触发器的主要功能是什么?A. 放大信号B. 存储信息C. 转换信号D. 滤波答案:B6. 以下哪个不是数字电路设计中的优化目标?A. 减小功耗B. 提高速度C. 增加成本D. 减少面积答案:C7. 在数字电路中,同步信号的主要作用是什么?A. 同步时钟B. 同步数据C. 同步电源D. 同步信号源答案:A8. 以下哪个是数字电路中的时序逻辑电路?A. 门电路B. 触发器C. 计数器D. 译码器答案:C9. 以下哪个不是数字电路中的编码方式?A. 二进制编码B. 格雷码编码C. 十进制编码D. BCD编码答案:C10. 以下哪个是数字电路中的存储元件?A. 电阻B. 电容C. 电感D. 逻辑门答案:B二、填空题(每空2分,共20分)1. 数字电路中最基本的逻辑运算包括________、________和________。
答案:与、或、非2. 一个完整的数字系统通常包括________、________、________和输入/输出设备。
答案:算术逻辑单元、控制单元、存储器3. 在数字电路中,________是用来表示信号状态的最小单位。
答案:位(bit)4. 一个二进制数的位数越多,其表示的数值范围________。
答案:越大5. 触发器的输出状态取决于________和________。
答案:当前输入、前一状态6. 同步计数器与异步计数器的主要区别在于________是否受时钟信号的控制。
数字电子电路模拟试题- 2一、填空题(共30分)1. 三极管有NPN和PNP两种类型,当它工作在放大状态时,发射结____,集电结______;NPN型三极管的基区是______型半导体,集电区和发射区是______型半导体。
2. 把高电压作为逻辑1,低电平作为逻辑0的赋值方法称作_______逻辑赋值。
一种电路若在正逻辑赋值时为与非门,则在负逻辑赋值时为________。
3. 四位二进制编码器有____个输入端;____个输出端。
4. 将十进制数287转换成二进制数是________;十六进制数是_______。
5. 根据触发器功能的不同,可将触发器分成四种,分别是____触发器、____触发器、____触6. 下图所示电路中,Y17. Y2=______;Y31. 当晶体三极管____时处于饱和状态。
A. 发射结和集电结均处于反向偏置B. 发射结正向偏置,集电结反向偏置C. 发射结和集电结均处于正向偏置2. 在下列三个逻辑函数表达式中,____是最小项表达式。
A.BABA)B,A(Y+= B. CBCBABCA)C,B,A(Y++=C. CABABCBCACBA)D,C,B,A(Y+++⋅⋅=3.用8421码表示的十进制数45,可以写成__________A .45 B. [101101]BCD C. [01000101]BCD D. [101101]2 4.采用OC 门主要解决了_____A .TTL 与非门不能相与的问题 B. TTL 与非门不能线与的问题 C. TTL 与非门不能相或的问题5.已知某触发的特性表如下(A 、B 为触发器的输入)其输出信号的逻辑表达式为___A . Q n+1=A B. n n 1n Q A Q A Q +=+ C. n n 1n Q B Q A Q +=+三、化简下列逻辑函数,写出最简与或表达式:(共20分)1. BC A C B A C B B A Y 1+⋅++= 2. Y 2=Σm (0,1,8,9,10,11) 3. Y 3见如下卡诺图四、分析设计题 (共 30分)1.四选一数据选择器的功能见下表,要实现Y (A ,B ,C )=Σm (1,4,6,7)功能,芯片应如何连接,画出电路连接图(需写出必要的解题步骤)(20分)2.触发器电路如下图所示,试根据CP 及输入波形画出输出端Q 1 、Q 2 的波形。
模拟数字电路考试题及答案一、单项选择题(每题2分,共10题)1. 在数字电路中,以下哪个不是基本的逻辑运算?A. 与运算B. 或运算C. 非运算D. 加运算答案:D2. 一个D触发器的输出Q的状态取决于哪个输入信号?A. 时钟信号B. 数据输入DC. 复位信号D. 置位信号答案:B3. 以下哪个不是TTL逻辑门的特点?A. 低电平输出B. 高电平输出C. 抗干扰能力强D. 工作速度快答案:A4. 在数字电路中,二进制数“1010”对应的十进制数是多少?A. 8B. 10C. 12D. 14答案:B5. 一个4位二进制计数器能够计数的最大值是多少?A. 15B. 16C. 17D. 18答案:B6. 以下哪个不是数字电路中的存储元件?A. 触发器B. 寄存器C. 计数器D. 逻辑门答案:D7. 在数字电路中,以下哪个不是异步通信的特点?A. 数据传输速度慢B. 需要同步信号C. 每个数据帧包含同步信息D. 传输可靠性高答案:B8. 一个3-8译码器有多少个输入端和输出端?A. 3个输入,8个输出B. 8个输入,3个输出C. 3个输入,3个输出D. 8个输入,8个输出答案:A9. 在数字电路中,以下哪个不是组合逻辑电路的特点?A. 输出只依赖于当前输入B. 输出不依赖于电路状态C. 电路中包含存储元件D. 电路的输出是确定的答案:C10. 以下哪个不是数字电路中的时序逻辑电路?A. 计数器B. 移位寄存器C. 触发器D. 逻辑门答案:D二、填空题(每题2分,共5题)1. 在数字电路中,一个基本的与门电路有__个输入端和__个输出端。
答案:2,12. 一个4位二进制计数器的计数范围是从__到__。
答案:0000,11113. 在数字电路中,一个D触发器的输出Q在时钟信号的上升沿时,会__输入D的状态。
答案:保持4. 在数字电路中,一个3-8译码器的输出端在没有输入信号时,所有输出端的状态是__。
答案:高电平5. 在数字电路中,一个异步通信系统在数据帧的开始和结束处通常会添加__字符。
数电期末试题及答案一、选择题(每题2分,共20分)1. 在数字电路中,最基本的逻辑关系是:A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑答案:A2. 下列哪个不是组合逻辑电路的特点?A. 输出只依赖于当前的输入B. 输出具有记忆功能C. 没有反馈回路D. 可以并行处理数据答案:B3. 触发器的主要用途是:B. 存储一位二进制信息A. 进行算术运算C. 执行逻辑判断D. 转换模拟信号答案:B4. 以下哪个不是数字电路的优点?A. 抗干扰能力强B. 集成度高C. 功耗低D. 可实现复杂的功能答案:D5. 下列哪个是同步时序逻辑电路的特点?A. 所有触发器的时钟信号相同B. 所有触发器的时钟信号不同C. 没有统一的时钟信号D. 触发器之间存在反馈回路答案:A二、填空题(每空2分,共20分)1. 一个完整的数字系统包括________和________。
答案:组合逻辑部分;时序逻辑部分2. 布尔代数的基本运算有________、________和________。
答案:与;或;非3. 一个D触发器具有________个稳定状态。
答案:24. 一个4位二进制计数器可以计数到________。
答案:155. 一个8位的寄存器可以存储________位二进制数。
答案:8三、简答题(每题10分,共30分)1. 简述什么是同步时序逻辑电路,并给出其与异步时序逻辑电路的区别。
答案:同步时序逻辑电路是指电路中所有触发器的时钟信号都是同步的,即所有触发器在相同的时钟脉冲下更新状态。
与异步时序逻辑电路相比,同步时序逻辑电路具有更少的时钟偏斜,设计更简单,但可能存在竞争冒险问题。
2. 解释什么是冒险和竞争冒险,并说明它们的区别。
答案:冒险是指在逻辑电路中,由于电路的延迟,输出在稳定状态之间短暂地出现不确定状态的现象。
竞争冒险是指由于电路中存在多条路径到达某个逻辑门,不同路径的延迟时间不同,导致输出在稳定状态之间出现不确定状态的现象。
数字集成电路一、 填空题1. “全1出0,有0出1”描述的逻辑关系是 与非逻辑 。
2. 101ABC =时,函数C B AB Y +=之值为Y = 1 。
3. 、 逻辑表达式、 逻辑图 、 波形图 、卡诺图五种。
4. A B +AB A AB += A +B ,AB AB += A 。
5. 常用的集成组合逻辑电路有 编码器 、 译码器 、 数据选择器 等。
6. 编码器的功能是将输入信号转化为 二进制代码输出 。
7. 对于时序逻辑电路来说,某一时刻电路的输出不仅取决于当时的 输入状态 ,而且还取决于电路 原来的状态 。
所以时序电路具有 记忆 性。
8. 计数器的主要用途是对脉冲进行 计数 ,也可以用作 分频 和 定时 等。
9. 用n 个触发器构成的二进制计数器计数容量最多可为 2n -1 。
10. 寄存器可分成 数码 寄存器和 移位 寄存器。
11. 寄存器主要用来暂时存放 数码或信息 ,是一种常用的时序逻辑部件。
12. 一个触发器可以构成 1 位二进制计数器,它有 2 种工作状态,若需要表示n 位二进制数,则需要 n 个触发器。
13. 在计数器中,当计数脉冲输入时,所有触发器同时翻转,即各触发器状态的改变是同时进行的,这种计数器称为 同步计数器 。
14. 施密特触发器具有 回差 现象,又称 滞回 特性。
15. 单稳态触发器最重要的参数为 脉冲宽度 ;多谐振荡器最重要参数为振荡周期 。
16. 常见的脉冲产生电路有 多谐振荡器 ,常见的脉冲整形电路有 单稳态触发器 、 施密特触发器 。
17. 施密特触发器有 两 个稳态,单稳态触发器有 一 个稳态,多谐振荡器有零 个稳态。
18. 单稳态触发器输出脉冲宽度由 定时元件参数 决定;而施密特触发器输出脉冲宽度由 输入信号 决定。
19. 施密特触发器的主要用途有波形变换、整形、脉冲幅度鉴别、构成多谐振荡器 等。
二、 选择题1. Y ABC AC BC =++,当1A C ==时, D 。
数电期末考试题及答案一、选择题(每题2分,共20分)1. 在数字电路中,逻辑“与”运算的输出为高电平的条件是:A. 所有输入都为高电平B. 至少一个输入为高电平C. 所有输入都为低电平D. 至少一个输入为低电平答案:A2. 下列哪个不是数字电路的特点?A. 抗干扰能力强B. 运算速度快C. 体积小D. 功耗大答案:D3. 在数字电路中,一个触发器的输出状态由以下哪个因素决定?A. 当前输入B. 过去的输入C. 外部控制信号D. 以上都是答案:D4. 以下哪个不是组合逻辑电路的特点?A. 输出只依赖于当前的输入B. 输出与输入之间存在时间延迟C. 没有反馈回路D. 输出状态随输入状态变化而变化答案:B5. 一个D触发器的输出Q与输入D的关系是:A. Q始终等于DB. Q始终等于D的反相C. Q在时钟上升沿等于DD. Q在时钟下降沿等于D答案:C6. 在数字电路中,一个计数器的输出在每个时钟脉冲后:A. 增加1B. 减少1C. 保持不变D. 随机变化答案:A7. 一个7段显示器可以显示多少个不同的数字?A. 7B. 10C. 16D. 64答案:B8. 以下哪个逻辑门不是基本逻辑门?A. 与门B. 或门C. 非门D. 异或门答案:D9. 在数字电路中,一个寄存器的主要用途是:A. 存储数据B. 放大信号C. 产生时钟信号D. 进行算术运算答案:A10. 以下哪种类型的存储器是易失性的?A. ROMB. RAMC. EPROMD. EEPROM答案:B二、填空题(每题2分,共20分)1. 在数字电路中,逻辑“或”运算的输出为低电平的条件是_______。
答案:所有输入都为低电平2. 一个完整的数字系统通常包括_______和_______两个部分。
答案:输入/输出系统、中央处理单元3. 在数字电路中,一个D触发器的输出Q在时钟信号的_______沿更新。
答案:上升4. 一个4位的二进制计数器能够表示的最大数值是_______。
数电期末考试题库及答案一、单项选择题(每题2分,共20分)1. 在数字电路中,最基本的逻辑运算是()。
A. 与运算B. 或运算C. 非运算D. 异或运算答案:C2. 一个触发器可以存储()位二进制信息。
A. 1B. 2C. 4D. 8答案:A3. 下列哪个不是组合逻辑电路的特点?()A. 输出只依赖于当前输入B. 输出与输入之间存在时间延迟C. 电路中没有存储元件D. 输出状态不随时间变化答案:B4. 一个4位二进制计数器可以计数的最大值是()。
A. 15B. 16C. 8D. 7答案:B5. 在数字电路中,使用最广泛的逻辑门是()。
A. 与非门B. 或非门C. 异或门D. 非门答案:A6. 一个D触发器的输出状态取决于()。
A. 时钟信号B. 数据输入C. 复位信号D. 时钟信号和数据输入答案:D7. 在数字电路中,一个3线-8线译码器的输入线数是()。
A. 3B. 4C. 5D. 8答案:A8. 一个4位二进制计数器的计数周期是()。
A. 8B. 16C. 32D. 64答案:B9. 一个JK触发器在J=0,K=1时的输出状态是()。
A. 保持不变B. 置0C. 置1D. 翻转答案:D10. 在数字电路中,一个同步计数器与异步计数器的主要区别是()。
A. 计数速度B. 电路复杂度C. 计数方式D. 时钟信号的使用答案:D二、填空题(每题2分,共20分)1. 在数字电路中,一个3线-8线译码器可以产生________种不同的输出状态。
答案:82. 一个D触发器在时钟信号的上升沿到来时,其输出状态将________输入端的数据。
答案:复制3. 一个4位二进制计数器的计数范围是从________到________。
答案:0000到11114. 在数字电路中,一个与非门的输出状态与输入状态之间的关系是________。
答案:反相5. 一个JK触发器在J=1,K=0时的输出状态是________。
答案:置16. 在数字电路中,一个3线-8线译码器的输出线数是________。
一、填空题 1.
PN 结具有单向导电性。
正向偏置时,多子以 __________________运动
为主,形成正向电流;反向偏置时,少子____________________运动,形成反向饱电流。
2.
双极型晶体三极管输出特性曲线的三个工作区是放大区、_____、
_____。
3.
已知三态与非门输出表达式C AB F ⋅=,则该三态门当控制信号C 为_
__电平时,输出为高阻态。
4.
十进制数211转换成二进制数是______;十六进制数是___
____。
5.
将若干片中规模集成电路计数器串联后,总的计数容量为每片计数容
量的____。
6.
若用触发器组成某十一进制加法计数器,需要____个触发器,有
__个无效状态。
7.
同步RS 触发器的特性方程为Q n+1
=____________;约束方程为____
_____。
8.
下图所示电路中,Y 1 =__________;Y 2 =_______
_____;Y 3 =____________。
1. 扩散; 漂移。
2. 截止区; 饱和区。
3. 高。
4. ()2 ; (D3)16 。
5. 乘积 。
6. 四; 5 。
7.
n 1n Q R S Q +=+; RS=0 。
Y
V
Y
8. B A Y 1= ;B A Y 2⊕= ;AB Y 3=
二、选择题
1. 下列函数中,是最小项表达式形式的是_________。
A. Y=A+BC B. Y=ABC+ACD C. C B A C B A Y +⋅= D. BC A C B A Y +⋅=
2. 要实现n 1n Q Q =+,JK 触发器的J 、K 取值应为_____。
A . J=0,K=0 B. J=0,K=1 C. J=1,K=0 D. J=1,K=1 3.数值[375]10与下列哪个数相等___。
A . [1]2 B. [567]8 C. []BCD D. [1F5]16 4.属于组合逻辑电路的是___________
A . 触发器 B. 全加器 C. 移位寄存器 D. 计数器
5.M 进制计数器状态转换的特点是:设定初态后,每来___个计数脉冲CP ,计数器重新
回到初态。
A . M-1 B. M+1 C. M
6.为了把杂乱的、宽度不一的矩形脉冲信号,整形成具有固定脉冲宽度的矩形波信号输出,我们应选用___电路。
A . 施密特触发器 B. 单稳态触发器 C. 多谐震荡器
(1)C (2) D (3) B (4) B (5) C (6) B
三、化简下列逻辑函数,写出最简与或表达式
1. D C B CD A B A Y ++++=1
2. Y 2=Y 2(A,B,C)=Σm (0,2,3,4,5,7)
3. Y 3=Y 3(A,B,C,D)=Σm (1,3,5,7,9)+Σd (10,11,12,13,14,15)
D C B A Y 1+++=
C B AC B A Y 2++= 或 C A BC B A Y 2++=
D Y 3=
四、分析设计题
1.用四2输入或非门74LS02实现)D C
)(B A (F ++=的逻辑功能,请画出实验连线图。
74LS02的外部引线排列见下图(允许反变量输入)。
2.说明图示电路的功能。
要求:
(1)写出每个触发器的驱动方程、状态方程;
(2)列出状态转换表;画出状态图;根据给定CP 信号的波形画出各触发器输出端Q 1、Q 2、Q 3的波形。
(设各触发器的初始状态均为“0”)
Q 1
Q 2
Q 3 V CC 4Y 4B 4A 3Y 3B 3A
1Y 1A 1B 2Y 2A 2B 地
一、填空题
8. 扩散; 漂移。
9. 截止区; 饱和区。
10. 高。
11. ()2 ; (D3)16 。
12. 乘积 。
13. 四; 5 。
14. n 1n Q R S Q +=+; RS=0 。
8. B A Y 1= ;B A Y 2⊕= ;AB Y 3=
二、选择题
(1)C (2) D (3) B (4) B
(5) C (6) B
三、化简下列逻辑函数,写出最简与或表达式
D C B A Y 1+++=
C B AC B A Y 2++= 或 C A BC B A Y 2++=
D Y 3=
四、分析设计题 (共 40分,每题20分) 1、D C B A F +++=
2、
方程部分共8分;图、表共8分;电路功能4分。
驱动方程:(4分)
状态方程:(4分)
状态表:(2分)
电路功能:(4分) 同步五进制加法计数器
D C B CD A B A Y ++++=1
1K ;Q Q J ;Q K J ;1K ;Q J 3213122131======n 3
n 2n 11n 3n 2n 1n 2n 1n 2n 11n 2n
1n
31n 1Q Q Q Q Q Q Q Q Q Q Q Q Q Q =⊕=+==+++ Q
1
n
Q 2n
Q
3
n
Q 1
n+1
Q 2
n+1
Q 3
n+1 0 0 0 0 0 1
0 0 1 0 1 0 0 1 0 0 1 1 0 1 1 1 0 0 1 0 0 0 0 0 1 0 1 0 1 0 1 1 0 0 1。
