燃煤烟气汞污染控制技术3田立辉 李彩亭 曾光明 高 招 罗 瑶(湖南大学环境科学与工程学院,湖南长沙410082)摘要 介绍了燃煤电站汞的排放状况,论述烟气中汞的存在形式以及影响其存在形式的因素。
介绍当前燃煤电站汞排放控制技术的研究进展,并对各种烟气脱汞技术的特点和净化效率进行对比。
最后对烟气脱汞技术的研究趋势进行了展望,提出了适合于我国国情的研究方向。
关键词 燃煤烟气 汞的存在形式 影响因素 烟气脱汞技术3教育部科学技术研究重点项目(105126);湖南省自然科学基金项目(03JJ Y 2002);新世纪人才支持计划项目(NECT 20420769)。
0 引言煤作为一次性能源的主要利用方式是燃烧,其燃烧产物会对环境造成严重的破坏。
煤燃烧过程中生成的污染物除S O 2、NO x 和C O 2以外,还有各种形态的汞。
汞及其化合物可通过呼吸道、皮肤和消化道等不同途径侵入人体,造成神经性中毒和深部组织病变,而且汞毒性具有积累性,往往需几年或十几年才有表现,所以燃煤过程中的汞污染控制问题越来越受到重视[122]。
在我国煤炭是主要燃料能源,据统计2003年我国燃煤电站汞排放量达到8618t ,废渣汞排放量为28194t[3]。
可以预见,防止燃煤汞污染是21世纪电力工业最重要的环保课题之一。
1 烟气中汞的存在形式及其影响因素111 汞的存在形式烟气中汞的存在形式主要包括3种[4]:单质汞(Hg 0),化合态汞(Hg +和Hg 2+)和颗粒态汞。
通常而言,化合态汞易溶于水可被湿法洗涤系统所捕获而脱除[5],颗粒态汞可以通过除尘器除去,所以这2种形态的汞相对比较容易除去。
而单质汞容易在大气中通过长距离的大气运输,其在大气中的平均停留时间可达半年至两年,是最难控制的形态之一。
因此,对单质汞污染的控制成了当前研究的重点和难点。
112 影响烟气中汞存在形式的因素烟气中汞的存在形式对汞的脱除效率有重要影响。
影响烟气中汞存在状态的主要因素包括烟气温度、烟气气氛和烟气成分等。

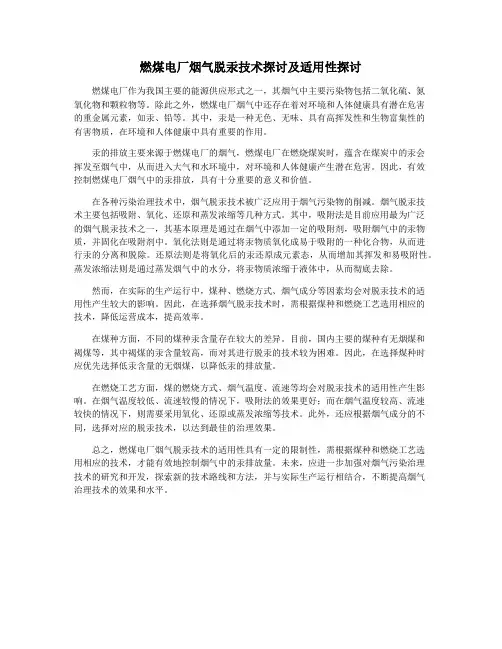

燃煤电厂烟气脱汞技术探讨及适用性探讨
燃煤电厂是重要的电力能源供应者，同时也是环境污染的重要来源。
其中，汞污染问题备受关注。
汞是一种有害物质，可以导致神经系统损伤等健康问题，对环境也有一定的破坏作用。
为了保护环境和人类健康，需要对燃煤电厂排放的汞进行治理。
本文将探讨燃煤电厂烟气脱汞技术以及适用性。
烟气脱汞技术主要分为几种，包括活性炭吸附、催化氧化、湿法脱硫脱汞等。
目前来看，湿法脱汞技术应用较广泛。
湿法脱汞有两种方法：一种是低氯化物水洗法（ACI），另一种是氧化吸附法（OFA）。
ACI法是指在脱硫的同时，利用水洗把烟气中的汞溶解在水中。
OFA法利用溴化物或碘化物对汞进行氧化转化，然后将氧化后的汞使用活性炭进行吸附。
两种方法各有优缺点，需要根据实际情况选择。
燃煤电厂烟气脱汞技术适用性与燃煤种类、烟气性质、排放水平等有关。
直接燃烧燃煤时，汞在烟气中以元素形式存在，而不是化合物形式。
硫氧化亚氮等污染物会影响汞的脱除效率。
不同燃煤种类汞含量也不同，需要根据具体情况进行不同的处理。
此外，排放水平也是决定脱汞技术适用性的重要因素。
在国内，对燃煤电厂汞的排放标准比较严格，要求各电厂安装汞脱除设备。
因此，燃煤电厂烟气脱汞技术的适用性比较广泛。
总的来说，燃煤电厂的汞污染治理是一种以技术手段为主的治理方式。
根据不同的燃煤种类和排放水平，选择合适的脱汞技术能够有效地降低汞的排放量，保护环境和人类健康。
燃煤电厂烟气脱汞技术探讨及适用性探讨燃煤电厂作为我国主要的能源供应形式之一，其烟气中主要污染物包括二氧化硫、氮氧化物和颗粒物等。
除此之外，燃煤电厂烟气中还存在着对环境和人体健康具有潜在危害的重金属元素，如汞、铅等。
其中，汞是一种无色、无味、具有高挥发性和生物富集性的有害物质，在环境和人体健康中具有重要的作用。
汞的排放主要来源于燃煤电厂的烟气，燃煤电厂在燃烧煤炭时，蕴含在煤炭中的汞会挥发至烟气中，从而进入大气和水环境中，对环境和人体健康产生潜在危害。
因此，有效控制燃煤电厂烟气中的汞排放，具有十分重要的意义和价值。
在各种污染治理技术中，烟气脱汞技术被广泛应用于烟气污染物的削减。
烟气脱汞技术主要包括吸附、氧化、还原和蒸发浓缩等几种方式。
其中，吸附法是目前应用最为广泛的烟气脱汞技术之一，其基本原理是通过在烟气中添加一定的吸附剂，吸附烟气中的汞物质，并固化在吸附剂中。
氧化法则是通过将汞物质氧化成易于吸附的一种化合物，从而进行汞的分离和脱除。
还原法则是将氧化后的汞还原成元素态，从而增加其挥发和易吸附性。
蒸发浓缩法则是通过蒸发烟气中的水分，将汞物质浓缩于液体中，从而彻底去除。
然而，在实际的生产运行中，煤种、燃烧方式、烟气成分等因素均会对脱汞技术的适用性产生较大的影响。
因此，在选择烟气脱汞技术时，需根据煤种和燃烧工艺选用相应的技术，降低运营成本，提高效率。
在煤种方面，不同的煤种汞含量存在较大的差异。
目前，国内主要的煤种有无烟煤和褐煤等，其中褐煤的汞含量较高，而对其进行脱汞的技术较为困难。
因此，在选择煤种时应优先选择低汞含量的无烟煤，以降低汞的排放量。
在燃烧工艺方面，煤的燃烧方式、烟气温度、流速等均会对脱汞技术的适用性产生影响。
在烟气温度较低、流速较慢的情况下，吸附法的效果更好；而在烟气温度较高、流速较快的情况下，则需要采用氧化、还原或蒸发浓缩等技术。
此外，还应根据烟气成分的不同，选择对应的脱汞技术，以达到最佳的治理效果。
大气中汞的来源1 主要来源大气中主要汞污染源为燃煤电厂、水泥厂以及有关矿物材料的开采和加工。
甲基汞同时可从城市废物充填和污水处理厂直接排出。
燃煤电厂是汞向大气排入的最主要来源。
上海市对空气中细粒径颗粒态汞的分析表明，大气中汞的颗粒物来源燃煤约占80％左右。
2 燃煤电厂生产过程汞的迁移转化电厂燃煤中的汞经燃烧通过烟气、飞灰和灰渣以及冲灰水的排放进入大气、土壤和水体。
由于汞具有挥发性，电厂用煤在粉碎过程中已有部分挥发。
煤粉进入炉内，随着温度升高，挥发出的气态汞随着烟气排放。
烟气进入除尘设备后，部分汞被灰颗粒吸附随同残留在灰渣中的汞一块被排入灰场。
进入大气的汞通过干湿沉降进入土壤和水体。
灰渣和冲灰水中的汞进入环境后，其中零价汞比重大，不易溶于水，在靠近排放口处沉淀下来。
二价汞离子在迁移过程中，被底泥和悬浮物中颗粒吸附，渐渐沉降下来。
其它形态的汞在水或沉降物中也可以转化成二价汞。
二价汞在微生物作用下，生成毒性更大的甲基汞和二甲基汞。
火电厂灰场的粉煤灰也会对土壤和地下水造成影响。
汞的危害汞是有剧毒性的微量元素，它具有挥发性和累积性。
汞在空气中传输扩散，最后沉降到水和土壤中，从而对环境和人体健康构成极大隐患。
大气中汞的浓度往往较低，一般不为人们所重视。
如果汞直接或通过大气沉降进入水体，它将以毒性更大的形态－甲基汞在鱼和动物组织中累积。
甲基汞和二甲基汞也可富集于藻类、鱼类和其它水生生物中。
生物累积导致处在食物链顶端的食肉动物体内的汞浓度数千倍甚至数百万倍于水中的汞浓度，从而在整个食物链中富集。
人体汞接触主要通过食用被污染的鱼。
高水平的汞接触将对人的神经系统和生长发育产生影响。
根据汞的接触剂量，它的健康影响依次是：感觉和认知能力的轻微损失、颤抖、不能行走、抽搐和死亡。
长期吃大量从同一汞污染区域捕获的鱼的人汞中毒的风险最大。
尤其对于育龄妇女风险更大，因为胎儿的神经系统对汞更敏感，比成人更容易受到汞的危害。
燃煤汞的形态锅炉燃烧过程中，煤中汞受热挥发以汞蒸汽的形式存在于烟气中，在炉内高温条件下，几乎所有煤中的汞（包括无机汞和有机汞）转变成元素汞并以气态形式停留于烟气中。
煤燃料是汞污染的主要来源，汞及其化合物是主要污染物之一，是环境污染控制的重要内容。
自工业革命以来，世界各国尤其是西方国家大量消耗能源资源来实现经济增长，造成了大气中大量污染物的产生，进一步降低了大气质量，不仅对人们的日常生活造成一定的影响，而且也严重破坏了自然生态系统。
目前，对汞排放控制的研究已经成为世界各国研究的热点，汞具有累积性、剧毒性以及持久性等特点，虽然汞的浓度比较低，但是我国每年燃煤量巨大，汞污染问题不容忽视。
1汞的排放形态与特性不同形态汞得化学性质与物理性质有很大的差异。
燃烧之后扩散到空气中的汞有三种形态:单质汞、颗粒汞与气态氧化汞[1]。
在燃烧烟气中，单质汞大约是20%，气态氧化汞大约是50%。
单质汞是汞的主要形式，它具有较低的水溶性与较高的挥发性，在大气中很容易通过长时间当然传输形成全球性的汞污染[2]。
其含量超过环境本身的承载能力，大气质量不断恶化，致使人们的生活、工作、健康以及生态环境等多方面都受到严重的影响与破坏的现象。
由于人类不合理的生产活动对城市大气环境造成一定的破坏，从而影响着整个生物系统，包括对人类、植物与动物的生存空间都造成了很大的危害。
2燃煤锅炉烟气脱汞技术在环保要求不断提高的时代背景下，用于除尘与烟气脱硫脱硝的各种控制设备被广泛的应用，这为烟气脱汞提供更广阔的发展空间。
我国作为人口发展大国，城市环境的质量直接关系人们的身体健康，同时对我国的稳定与长久发展也有一定的影响。
目前，在城市大气污染对人们的身体健康与生态环境都造成了很大的负面影响。
2.1烟气脱硫装置脱汞脱硫装置可以达到一定的除汞目的，烟气中的气态氧化汞化合物可以溶于水。
研究表明湿法脱硫设备可以将烟气中11%～60%的气态氧化汞去除，但是对于不能溶于水的单质汞这种设施并不显著明的是。
自工业革命以来，世界各国尤其是西方国家大量消耗能源资源来实现经济增长，国家只重视社会经济的发展状况，忽视了社会发展对环境造成的破坏。
燃煤烟气汞污染控制技术3田立辉 李彩亭 曾光明 高 招 罗 瑶(湖南大学环境科学与工程学院,湖南长沙410082)摘要 介绍了燃煤电站汞的排放状况,论述烟气中汞的存在形式以及影响其存在形式的因素。
介绍当前燃煤电站汞排放控制技术的研究进展,并对各种烟气脱汞技术的特点和净化效率进行对比。
最后对烟气脱汞技术的研究趋势进行了展望,提出了适合于我国国情的研究方向。
关键词 燃煤烟气 汞的存在形式 影响因素 烟气脱汞技术3教育部科学技术研究重点项目(105126);湖南省自然科学基金项目(03JJ Y 2002);新世纪人才支持计划项目(NECT 20420769)。
0 引言煤作为一次性能源的主要利用方式是燃烧,其燃烧产物会对环境造成严重的破坏。
煤燃烧过程中生成的污染物除S O 2、NO x 和C O 2以外,还有各种形态的汞。
汞及其化合物可通过呼吸道、皮肤和消化道等不同途径侵入人体,造成神经性中毒和深部组织病变,而且汞毒性具有积累性,往往需几年或十几年才有表现,所以燃煤过程中的汞污染控制问题越来越受到重视[122]。
在我国煤炭是主要燃料能源,据统计2003年我国燃煤电站汞排放量达到8618t ,废渣汞排放量为28194t[3]。
可以预见,防止燃煤汞污染是21世纪电力工业最重要的环保课题之一。
1 烟气中汞的存在形式及其影响因素111 汞的存在形式烟气中汞的存在形式主要包括3种[4]:单质汞(Hg 0),化合态汞(Hg +和Hg 2+)和颗粒态汞。
通常而言,化合态汞易溶于水可被湿法洗涤系统所捕获而脱除[5],颗粒态汞可以通过除尘器除去,所以这2种形态的汞相对比较容易除去。
而单质汞容易在大气中通过长距离的大气运输,其在大气中的平均停留时间可达半年至两年,是最难控制的形态之一。
因此,对单质汞污染的控制成了当前研究的重点和难点。
112 影响烟气中汞存在形式的因素烟气中汞的存在形式对汞的脱除效率有重要影响。
影响烟气中汞存在状态的主要因素包括烟气温度、烟气气氛和烟气成分等。
(1)烟气温度及烟气气氛的影响。
刘迎晖[6]等人研究发现汞在氧化性气氛下,当温度>800K 时单质汞是主要存在形式;温度<600K 时氯化汞是主要形态;在600～1000K 有少量的氧化汞生成;在温度>400K 的还原性气氛中99%的汞以单质汞的形式存在。
(2)烟气成分的影响。
燃烧后烟气中含有的微量成分对元素汞的氧化有重要影响,Laudal D L [7]等人对不同气体组分存在条件下汞的氧化进行了研究,给出了不同气体存在时氧化态汞与元素汞的比例,见表1。
表1 不同气体组分存在条件下汞的形态分布[7]气体组分氧化态汞Π%元素汞Π%Cl 284181512飞灰1109910HCl 0139917S O 20179913飞灰、Cl 2、S O 228157115飞灰、HCl 、S O 21139817NO ΠNO 22119719飞灰、NO ΠNO 2、Cl 278152115飞灰、NO ΠNO 2、S O 237116219S O 2、NO ΠNO 2、HCl0119917飞灰、HCl 、S O 2、NO ΠNO 2、Cl 2461753172 烟气脱汞技术汞排放控制技术的研究目前主要集中在3个方面:燃烧前脱汞、燃烧中脱汞和燃烧后脱汞,其中燃烧后脱汞即烟气脱汞是目前研究的重点。
烟气脱汞的方法主要有吸附剂法和化学氧化法。
211 吸附剂法21111 活性炭法在烟气中喷入活性炭是研究最为集中且最为成84环 境 工 程2008年10月第26卷第5期熟的一种除汞方法。
但是该技术运行成本相当高[8]。
目前,针对活性炭喷射技术的改进,主要是提高活性炭的吸附能力,降低活性炭用量,节省成本。
经研究表明,相同条件下,注碘或注硫活性炭的吸附性能好于一般的活性炭[9]。
Radisav D V[10]通过实验指出经硫氯化物浸渍后活性炭对汞的吸附能力大大提高,最高效率可达95%～98%,但是同时也增加了成本。
高洪亮[11]等研究证明,对活性炭进行FeCl3处理后吸附效果得到了很大的提高,有效吸附时间从65min延长到180min,改性的活性炭在经过100min 的吸附后吸附效率仍可达到75%。
21112 飞灰注入法燃煤过程中产生的飞灰可吸附一部分气态汞[12],飞灰对汞的吸附主要通过物理吸附、化学吸附、化学反应以及三者结合的方式。
将飞灰重新注入烟气中可进一步捕集汞。
尽管目前学术界一致认为飞灰颗粒能捕获气相汞,但对其机理还没有很好的认识。
美国Radian实验室[13]认为飞灰先吸附元素态汞,当达到动态平衡时和烟气中的HCl、S O2和NO x等气体之间发生复杂反应,部分元素汞被氧化,氧化态的汞可以在接下来的脱硫装置中去除,吸附元素汞的飞灰可经过除尘器除去。
中试实验表明[14],在135～160℃附近,汞去除率在13%～80%。
目前认为飞灰吸附主要受到温度、飞灰粒径、碳含量、烟气成分以及飞灰中无机成分对汞的催化作用等因素影响。
江贻满[15]等研究证明:颗粒粒径越小,比表面越大,飞灰吸附汞的能力越强;飞灰含碳量与汞含量呈正相关关系;亚微米级颗粒物对汞的吸附不仅与其比表面积有关,而且与其比表面积的利用率有关。
21113 钙基吸附剂钙基吸附剂如CaO、Ca(OH)2、CaC O3、CaS O4・2H2O等价格低廉,且已广泛用于烟气中S O2的脱除。
如果钙基物质能够在烟气汞排放的控制方面也有所突破,则可作为脱除烟气中多种污染物的有效物质。
研究表明[16],钙基物质如Ca(OH)2对HgCl2的吸附效率可达到85%,CaO同样也可以很好的吸附HgCl2,但是Ca(OH)2和CaO对于单质汞的吸附效率却很低,因此需要加强钙基类物质对单质汞吸附的研究。
目前主要从两方面进行尝试,一方面是增加钙类物质捕捉单质汞的活性区域,另一方面是把氧化性物质加到钙基吸附剂中。
G horishi等人[17]采用第2种方法改善石灰和硅酸钙的吸附性能,结果发现改性后吸附效率有所增加。
21114 高分子壳聚糖吸附法壳聚糖(Chitosan,CS)又称脱乙酰几丁质、聚氨基葡萄糖、可溶性甲壳素,是一种储量极为丰富的天然碱性高分子多糖,多为虾、蟹甲壳提取物,是由甲壳素(Chitin)部分脱乙酰化衍生物[18]。
它具有耐热、耐腐蚀和兼容性宽的优点,其分子中含有大量的NH2和・OH,是重金属离子的良好吸附剂,被广泛应用[19220]。
高鹏[21]研究发现壳聚糖除汞效率很高,在80℃吸附效率达96143%,同时对S Ox和NO x有一定的脱除效果,壳聚糖吸附剂脱除汞的反应是化学反应占主导,它可以高效的脱除Hg2+和Hg单质,理论上最佳吸附反应温度为80～120℃。
212 化学氧化法21211 光催化氧化法光催化氧化技术,是针对现有湿法烟气脱硫(WFG D)设备中Hg2+的脱除效率较高而Hg0脱除效率甚低的现象而开发的,将Hg0氧化处理的新技术,处理效果可达到99%[22]。
其机理是:T iO2经过紫外线照射后,在其表面会产生・OH,当烟气通过T iO2的表面时,Hg0被・OH氧化成HgO,进而被吸附在T iO2颗粒的表面。
在模拟燃煤烟气成分的状态下,Y ing Li[23]等研究了T iO22SiO2在紫外线照射下对汞的去除效果,研究表明:HCl和S O2的存在提高了T iO22SiO2对汞的氧化和捕集能力,H2O和NO的存在降低T iO22SiO2对汞的氧化和捕集能力,NO2的影响效果不明显。
21212 选择性催化还原法(SCR)选择性催化还原法就是在将氮氧化物催化还原为氮气的同时,可将Hg0氧化成Hg2+,Hg2+相对更易被湿式喷淋装置脱除。
Hg0被SCR装置催化氧化的效率可达80%～90%,氧化效率的高低受气体空间流速、氨的浓度和气流中氯的浓度等[24]因素影响。
Machalek T[25]研究发现汞的氧化效率随气体空间流速的增大而减少,当气体空间流速由3000kmΠh增加到7800kmΠh时,汞的氧化效率从40%降低到5%。
同时还有研究表明[26],汞的氧化效率随着氨浓度的增加而减小,随着气流中氯浓度的增加而增大。
21213 臭氧法利用臭氧的强氧化性将Hg0氧化成Hg2+,然后94环 境 工 程2008年10月第26卷第5期通过脱硫装置和除尘装置除去。
该方法的突出优点是在氧化汞的同时可以氧化烟气中的S O2和NO x,而且汞的氧化效率比较高。
Zhihua Wang[27]研究发现,当臭氧的体积分数达到250×10-6时,模拟烟气中汞的氧化效率可达89%。
在洗涤塔存在的条件下,当臭氧的体积分数达到360×10-6时,NO和S O2的去除效率可分别达到97%和100%。
综上所述,烟气脱汞技术对比见表2。
表2 烟气脱汞技术对比方法特点净化效率Hg0Hg2+活性炭法汞的脱除效率高,而且能够同时脱除多种污染物,但费用高高高飞灰注入法费用低,Hg2+的脱除效率高,变废为宝,但是对Hg0脱出效果一般一般较高钙基吸收剂Hg2+的脱除效率高,费用低,可同时脱除S O2,对Hg0脱除效果不明显低较高高分子壳聚糖吸附法费用低,汞的脱除效率高,对S O2和NO有一定的去除效果,具有很好的应用前景高高光催化氧化法对汞的脱除效率高,但是现在处于初步研究阶段,如果效果好可实现脱硫、脱硝和脱汞一体化,应用前景较好高高SCR法对汞的脱除效率较高,实现脱硝和脱汞一体化,是今后研究的重点较高较高臭氧法对汞的脱除效率高,可以同时脱除S O2和NO高高3 研究展望综上所述,活性炭吸附法对汞的去除效率最高,但是该技术运行成本高,并不适合我国国情。
根据我国的经济现状,烟气脱汞技术的进一步研究可集中在:(1)开发新型廉价高效的吸附剂取代价格昂贵的活性炭;(2)寻找一种优良的氧化剂,提高元素汞的氧化效率;(3)研究开发高效的催化剂,实现SCR同时脱硝脱汞。
参考文献[1] Pavlish J,H olmes M,Bens on,et al.Application of s orbents formercury control for utilities burning lignite coal.Fuel ProcessingT echnology,2004,85(627):5632576[2] G uo X in,Zheng Chuguang,Jia X iaohong,et al.S tudy on mercuryspeciation in pulverized coal sired flue gas.Proceedings of the CSEE,2004,24(6):852188[3] 任建莉,周劲松,骆仲泱,等.燃煤电站汞排放量的预测模型.动力工程,2005,25(4):5872592[4] Lee J Y,Ju Y,K eener T C,et al.Development of cost2effectivenoncarbon s orbents for Hg0rem oval from coal2fired power plants.Environmental Science and T echnology,2006,40:271422720[5] 冯荣.烟气中Hg的氧化机理的研究.工程热物理学报,2002,23(3):3842387[6] 刘迎晖,郑楚光,游小清,等.氯元素对烟气中汞的形态和分布的影响.环境科学学报,2001,21(1):69273[7] Laudal D L,Brown T D,N ott B R.E ffects of flue gas constituents onmercury speciation.Fuel Processing T echnology,2000,66:1572165 [8] Brown T D,Sm ith D N,Hargis R A,et al.M ercury measurement andits control:what we know,have learned,and need to furtherinvestigate.Journal of the Air W aste M anagement Ass ociation,1999,49(6):1297[9] Dunham G E,M iller S J,Laudal D L.Investigation of s orbentinjection for mercury control in coal fired boilersΠΠFinal Report Preparedfor EPRI and DOE.G rand F orks:Energy and Environmental ResearchCenter,1998.[10] Radisavd V,D ouglas P S.Vapor2phase elemental mercury ads orptionby activated carbon im pregnate with chloride and chelating agents.Carbon,2001,(39):3214[11] 高洪亮,周劲松,骆仲泱,等.改性活性炭对模拟燃煤烟气中汞吸附的实验研究.中国电机工程学报,2007,27(8):26230 [12] Aurora Rubel,R odney Andrews,R olando G onzalez,et al.Ads orptionof Hg and NO x on coal by2products.Fuel,2005,84(7Π8):9112966 [13] Carey T R,Hargrove O W,Brown T D.Enhanced control of mercuryin wet FG D systemsΠΠPresented at the first joint DOE2PETC power and fuel systems contractors con :Department of energy,Pittsburgh,PA,1996:9211[14] Butz J,Albiston e of fly ash fractions from western coals formercury rem oval flue gas streamΠΠProceedings of the Air QualityⅡ:M ercury,T race E lements,and Particulate M atter C on ference.M cLean,VA,2000:425[15] 江贻满,段钰锋,杨祥花,等.ESP飞灰对燃煤锅炉烟气汞的吸附特性.东南大学学报,2007,37(3):4362440[16] 郭欣,郑楚光,吕乃霞.簇模型CaO(001)面上吸附汞与氯化汞的密度泛函理论研究.中国电机工程学报,2005,25(13):1012104(下转第53页)05环 境 工 程2008年10月第26卷第5期图3 加热器控温电路 系统控制程序如图4所示。
