程控交换机施工方案1. 引言程控交换机是一种运用数字控制技术的电话交换机,通过计算机程序控制电话通信的路由。
本文档旨在描述程控交换机的施工方案,包括安装、配置和测试等环节,以确保程控交换机能够正常运行。
2. 施工准备2.1 软硬件准备•程控交换机设备•电力和网络接口•计算机设备•相关配件和电缆2.2 施工人员培训确保施工人员熟悉程控交换机的安装、配置和测试流程,并具备相关技术知识和操作技能。
2.3 施工环境准备确保施工环境符合程控交换机的要求,包括电力供应、通风和温度等。
3. 施工流程3.1 安装程控交换机按照厂家提供的安装指南,将程控交换机安装到指定位置。
确保交换机与电力和网络接口连接良好。
3.2 配置程控交换机3.2.1 连接计算机使用串口或以太网线将计算机与程控交换机相连。
3.2.2 网络设置根据实际需求,配置程控交换机的网络参数,包括IP地址、子网掩码、默认网关等。
3.2.3 程控交换机配置根据通信需求,配置程控交换机的呼叫路由、电话分机、语音信箱等功能,并设置相关参数。
3.3 测试程控交换机3.3.1 基础功能测试使用模拟电话或软电话测试程控交换机的基础功能,包括电话呼叫、接听、转接等。
3.3.2 网络联通测试通过测试程控交换机与其他电话设备或网络设备的连接,确保通信正常。
3.3.3 安全性测试对程控交换机进行安全性测试,包括密码设置、远程登录限制等,以确保通信的安全性。
4. 施工验收完成程控交换机的安装、配置和测试后,进行施工验收。
4.1 功能验收测试程控交换机的各项功能是否正常运行,包括呼叫路由、电话分机、语音信箱等。
4.2 性能验收测试程控交换机的性能指标,包括呼叫质量、通话时延等。
4.3 安全性验收测试程控交换机的安全性措施是否有效,确保通信的安全性。
5. 施工总结通过本次施工,成功完成了程控交换机的安装、配置和测试工作。
程控交换机运行正常,各项功能和性能指标符合需求。
同时,施工过程中也遵循了相关安全规范,确保了通信的安全性。
程控交换机施工方案1. 引言程控交换机作为一种关键的通信设备,在现代通信网络中起着至关重要的作用。
本文档旨在为程控交换机的施工提供详细的方案,并确保施工过程的顺利进行。
2. 施工准备在进行程控交换机的施工前,需要进行一系列的准备工作,以确保施工过程的顺利进行。
2.1 资源准备为了完成程控交换机的施工,需要准备以下资源:•程控交换机设备及相关配件。
•适当的工具集,用于安装和连接程控交换机。
•机房或通信设备室,用于容纳程控交换机设备。
2.2 设备检查与测试在施工前,需要对程控交换机设备进行检查和测试,以确保其正常工作。
具体步骤如下:1.检查程控交换机设备是否完整,确保无损坏或松动部件。
2.运行设备自检程序,检查设备的硬件和软件状态。
3.测试设备的各个接口,确保其正常工作。
4.检查设备的电源和冷却系统,确保其正常运行。
2.3 网络规划与设计在施工前,需要对程控交换机的网络进行规划和设计,确保其可以满足实际需求。
具体步骤如下:1.确定网络拓扑结构,包括主干网、汇聚网和接入网。
2.设计子网划分方案,确定子网的地址空间和子网掩码。
3.制定路由协议选择和配置方案,确保网络的高可靠性和高性能。
4.设计安全策略,包括访问控制和防火墙配置,确保网络的安全性。
3. 施工步骤在完成施工准备后,可以按照以下步骤进行程控交换机的施工。
3.1 设备安装首先,需要将程控交换机设备安装到机房或通信设备室中。
具体步骤如下:1.根据机房布局和设备规格,选择合适的位置进行安装。
2.使用适当的工具和支架将程控交换机设备固定在机架上。
3.连接电源线和网络线,确保设备可以正常供电和通信。
3.2 设备配置安装完成后,需要对程控交换机设备进行配置,使其适应实际需求。
具体步骤如下:1.使用串口线将计算机与程控交换机设备连接。
2.运行配置管理软件,对交换机进行初始化配置。
3.根据网络规划和设计方案,配置交换机的各个接口、路由和安全策略。
4.测试交换机的配置是否正常,确保可以实现网络的正常通信。
程控交换系统施工方案1工艺流程程控交换设备安装----系统统调---系统测试及验收。
2方案实施2.1设备安装2.1.1机架设备的安装机架设备的安装必须正确,且符合安装工程设计平面图要求。
机台位置应安装正确,台列安装整齐,机台边缘应成一直线,相邻机台紧密靠拢,台面相互保持水平,衔接处无明显高低不平现象。
终端设备应配备完整,安装就位,标志齐全、正确。
总配线架及各种配线架底座位置应与成端电缆上线槽或上线孔洞相对应。
跳线环位置应平直整齐。
总配线架直列告警装置及总告警装置设备安装齐全。
总配线架滑梯安装应牢固可靠、滑动平稳,滑梯轨道拼接平正,手闸灵敏。
配线架接线板安装位置应符合施工图设计,各种标志完整齐全,按施工图要求进行抗震加固。
注意整体设备安装的美观性。
拧取螺钉的时候不要过于紧,否则会让程控交换设备倾斜,也不能过于松垮,这样程控交换设备在运行时不会稳定,工作状态下设备会抖动。
2.1.2电缆及其管路施工电缆走道及槽道的安装位置应符合施工图设计的规定。
水平走道应与列架保持平行或直角相交。
垂直走道应与地面保持垂直并无倾斜现象。
走道吊架的安装应整齐牢固,保持垂直,无歪斜现象。
电缆走道穿过楼板孔或墙洞的地方,应加装子口保护。
电缆放绑完毕后,应有盖板封住洞口,子口和盖板应用阻燃材料,其漆色宜与地板或墙壁的颜色一致。
安装沿墙单边或双边电缆走道时,在墙上埋设的支持物应牢固可靠,沿水平方向的间隔距离均匀。
安装后的走道应整齐一致,不得有起伏不平或歪斜现象。
安装槽道应端正牢固,并与大列保持垂直,列间槽道应成一直线。
布放电缆的规格、路由、截面和位置应符合施工图的规定,电缆排列必须整齐,外皮无损伤。
交、直流电源的馈电电缆,必须分开布放;电源电缆、信号电缆、用户电缆与中继电缆应分离布放。
布放槽道电缆可以不绑扎,槽内电缆应顺直,尽量不交叉。
在电缆进出槽道部位和电缆转弯处应绑扎或用塑料卡捆扎固定。
在活动地板地板下布放的电缆,应注意顺直不凌乱,尽量避免交叉,并且不得堵住送风通道。
1.1酒店智能化系统建设技术要求1.1.1 综合布线系统酒店部分综合布线系统采用六类布线系统,布点原则可参考如下内容,并结合项目实际情况进行:标准客房(双人房、大床房):共设置3个语音点,3个数据点:床头柜、书桌、卫生间座便器处各放置一个语音点。
床头柜和卫生间坐便器旁边是同线电话,卫生间的电话点以并机的形式在弱电间连接到客房床头的语音模块上。
书桌、电视机后处各放置一个数据点。
设置在书桌的数据用于提供客房宽带上网;设置在电视机处的数据点用于IPTV系统的通道预留,另一点为客房控制系统专用。
总统套房设置:总统房床头一个语音点,书房一个语音点,书桌一个语音点;书桌一个数据点,电视机后一个数据点,书房一个数据点;客厅沙发角一个语音点,电视机后处一个数据点。
卫生间一个语音点。
另设一数据点为客房控制系统专用。
办公桌各座位:1个语音数据双口点。
接待台各座位:1个语音数据双口点、1个内网数据点。
洽谈室:1个语音数据双口点。
会议室:按面积大小布置1至2个数据点;POS点:酒吧台、宴会厅收银台、全日餐厅接待台、多功能厅接待台、SPA区等。
1.1.2 信息发布及引导系统酒店信息发布系统是一种以信息输出播放为目的,以信息发布传递为主导的软件系统。
它通过将文本,图片,动画,视频,音频有机组合,实时的形成一段段连续的画面,并通过现有的各种显示设备,播放给人们观看,向人们传达各种宣传信息。
它采用了BS结构,主从式体系,借助于现有的通讯网络,将信息传送到网络内的任何地方并播放输出。
信息发布显示终端主要设置于人流密集且有较长停留时间的区域,如酒店每层的电梯厅、酒店大堂区域等,展示内容可包括但不限于酒店服务设施介绍、周边景点概况。
1.1.3 计算机网络系统(含无线网络覆盖)酒店部分计算机网络系统主要分为管理网、客户网和设备网(施工建设+V bairui191)。
管理网作为酒店管理软件的基础载体,肩负着酒店内部信息管理交换的作用。
客户网主要是满足酒店客户上网的需要,同时满足部分网上商务办公的应用需求。
程控交换机系统施工方案1. 项目概述本文档旨在介绍程控交换机系统施工方案,主要包括施工背景、施工目标、施工内容、施工流程、施工时间计划等内容。
2. 施工背景随着信息技术的迅速发展,网络通信在各行各业中的应用变得越来越广泛。
程控交换机系统作为一种先进的通信设备,能够实现高效的电话通信和数据传输。
因此,该系统在企事业单位、政府机关等场所的应用非常重要且迫切。
3. 施工目标本项目的主要目标是在企业办公楼内建设程控交换机系统,以满足日常的通信和数据传输需求。
具体目标包括: - 构建稳定可靠的通信网络,确保电话和数据传输畅通无阻。
- 提高通信效率,降低通信成本。
- 支持多种通信服务,如电话、传真、视频会议等。
- 确保系统的安全性,预防网络攻击和数据泄露。
4. 施工内容施工内容主要包括以下几个方面: 1. 网络规划和设计:根据施工场所的实际情况,制定网络布局方案,包括主干线路、分支线路、机房布置等。
2. 选购设备:根据需求和预算,选购合适的程控交换机系统设备,包括交换机、路由器、光纤收发器等。
3. 设备安装和调试:按照设备的安装要求,进行设备的安装和调试工作,确保设备能够正常运行。
4. 网络连接和配置:连接各个设备,进行网络配置和参数设置,确保网络通信的稳定性和安全性。
5. 系统测试和验收:对整个程控交换机系统进行测试和验收,确保系统满足设计要求和用户需求。
5. 施工流程本项目的施工流程如下: 1. 系统需求分析:与用户沟通,了解用户需求和系统要求。
2. 网络规划和设计:根据用户需求,进行网络规划和设计,确定网络布局。
3. 设备选购和预算编制:根据设计方案,选购设备,并进行预算编制。
4. 设备安装和调试:按照设备厂商提供的安装和调试指南,进行设备安装和调试。
5.网络连接和配置:将各个设备进行网络连接,并进行网络配置和参数设置。
6. 系统测试和优化:对系统进行测试,发现问题并进行优化。
程控交换系统施工方案一、引言程控交换系统是一种先进的通信交换设备,对于现代通信网络的建设起着至关重要的作用。
本文将针对程控交换系统的施工方案进行详细介绍,包括方案的准备工作、施工流程及注意事项。
二、准备工作2.1 资料准备准备一份详细的施工图纸和设计方案,确保与设计要求相符。
同时准备好所需的设备、材料清单,确保施工过程顺利进行。
2.2 施工人员培训对参与施工的人员进行培训,确保他们熟悉设备操作流程,了解安全注意事项。
2.3 施工环境准备清理施工现场,确保施工区域整洁、安全,为施工作业提供良好的环境条件。
三、施工流程3.1 安装设备根据设计图纸要求,安装程控交换系统设备,确保安装牢固、连接正确。
3.2 调试测试对安装好的设备进行调试测试,检查设备运行状态,确保正常工作。
3.3 连接网络根据网络布线图纸,进行网络连接工作,确保与其他设备正确连接。
3.4 调整参数根据系统要求,调整系统参数,使其符合通信规范要求。
3.5 安全检查进行安全检查,确保设备运行安全可靠。
四、注意事项1.施工过程中严格按照设计图纸要求操作,避免出现错误。
2.施工前对设备进行检查,确保设备完好无损。
3.施工中注意保护设备,避免损坏。
4.完成施工后,对设备进行维护保养,延长设备寿命。
五、总结通过本文的介绍,我们了解了程控交换系统施工方案的要点和流程。
只有严格按照方案要求进行施工,确保设备的正常运行,才能更好地为通信网络的建设提供支持。
希望本文对您有所帮助,谢谢阅读。
程控交换机系统施工方案1. 引言本文档旨在提供程控交换机系统施工方案,包括系统概述、系统硬件配置、系统软件配置、系统网络拓扑和施工步骤等内容。
本方案将确保程控交换机系统正常运行和可靠性。
2. 系统概述程控交换机系统是一种基于网络的通信设备,可用于实现电话机之间的通信。
系统主要由硬件设备和软件配置组成。
本方案将针对系统的硬件和软件配置进行详细说明。
3. 系统硬件配置系统硬件配置包括硬件设备和连接方式。
3.1 硬件设备以下是系统所需的硬件设备:•程控交换机主机:负责控制通信流量和路由功能。
•电话机:提供用户拨号和通话功能。
•交换机:用于连接程控交换机主机和电话机。
3.2 连接方式系统中的硬件设备需要使用适当的连接方式进行连接。
以下是常用的连接方式:•通过以太网连接交换机和程控交换机主机。
•使用RJ11电话线连接电话机和交换机。
4. 系统软件配置系统软件配置包括程控交换机主机的操作系统和应用软件。
4.1 操作系统程控交换机主机使用Linux操作系统,具有良好的稳定性和可靠性。
4.2 应用软件系统的应用软件是程控交换机主机上的通信软件。
该软件负责处理电话机的拨号、接听、转接以及通话等功能。
5. 系统网络拓扑系统使用星型网络拓扑,其中程控交换机主机处于中心位置,电话机通过交换机与之相连。
6. 施工步骤进行程控交换机系统的施工需要按照以下步骤进行:1.准备所需的硬件设备,包括程控交换机主机、电话机和交换机。
2.按照系统硬件配置中的连接方式,连接交换机和程控交换机主机,以及电话机和交换机。
3.在程控交换机主机上安装Linux操作系统,并进行相应的配置。
4.安装程控交换机主机上的应用软件,并进行配置。
5.对系统进行测试,确保所有功能正常运行。
6.进行系统的优化和调试,以确保系统的可靠性和性能。
7. 总结本文档提供了程控交换机系统施工方案的详细说明,包括系统概述、硬件配置、软件配置、网络拓扑和施工步骤等内容。
通过按照本方案进行施工,可以确保程控交换机系统正常运行和可靠性。

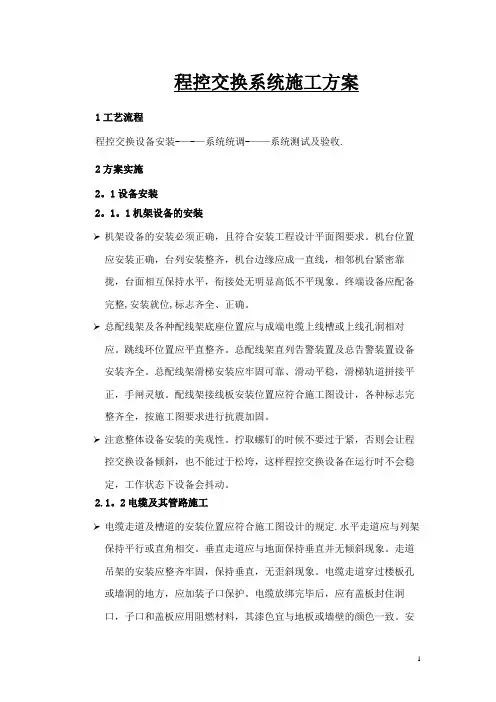

程控交换系统施工方案1工艺流程程控交换设备安装-—-—系统统调-——系统测试及验收.2方案实施2。
1设备安装2。
1。
1机架设备的安装➢机架设备的安装必须正确,且符合安装工程设计平面图要求。
机台位置应安装正确,台列安装整齐,机台边缘应成一直线,相邻机台紧密靠拢,台面相互保持水平,衔接处无明显高低不平现象。
终端设备应配备完整,安装就位,标志齐全、正确。
➢总配线架及各种配线架底座位置应与成端电缆上线槽或上线孔洞相对应。
跳线环位置应平直整齐。
总配线架直列告警装置及总告警装置设备安装齐全。
总配线架滑梯安装应牢固可靠、滑动平稳,滑梯轨道拼接平正,手闸灵敏。
配线架接线板安装位置应符合施工图设计,各种标志完整齐全,按施工图要求进行抗震加固。
➢注意整体设备安装的美观性。
拧取螺钉的时候不要过于紧,否则会让程控交换设备倾斜,也不能过于松垮,这样程控交换设备在运行时不会稳定,工作状态下设备会抖动。
2.1。
2电缆及其管路施工➢电缆走道及槽道的安装位置应符合施工图设计的规定.水平走道应与列架保持平行或直角相交。
垂直走道应与地面保持垂直并无倾斜现象。
走道吊架的安装应整齐牢固,保持垂直,无歪斜现象。
电缆走道穿过楼板孔或墙洞的地方,应加装子口保护。
电缆放绑完毕后,应有盖板封住洞口,子口和盖板应用阻燃材料,其漆色宜与地板或墙壁的颜色一致。
安装沿墙单边或双边电缆走道时,在墙上埋设的支持物应牢固可靠,沿水平方向的间隔距离均匀。
安装后的走道应整齐一致,不得有起伏不平或歪斜现象。
安装槽道应端正牢固,并与大列保持垂直,列间槽道应成一直线.➢布放电缆的规格、路由、截面和位置应符合施工图的规定,电缆排列必须整齐,外皮无损伤.交、直流电源的馈电电缆,必须分开布放;电源电缆、信号电缆、用户电缆与中继电缆应分离布放。
布放槽道电缆可以不绑扎,槽内电缆应顺直,尽量不交叉。
在电缆进出槽道部位和电缆转弯处应绑扎或用塑料卡捆扎固定.在活动地板地板下布放的电缆,应注意顺直不凌乱,尽量避免交叉,并且不得堵住送风通道。

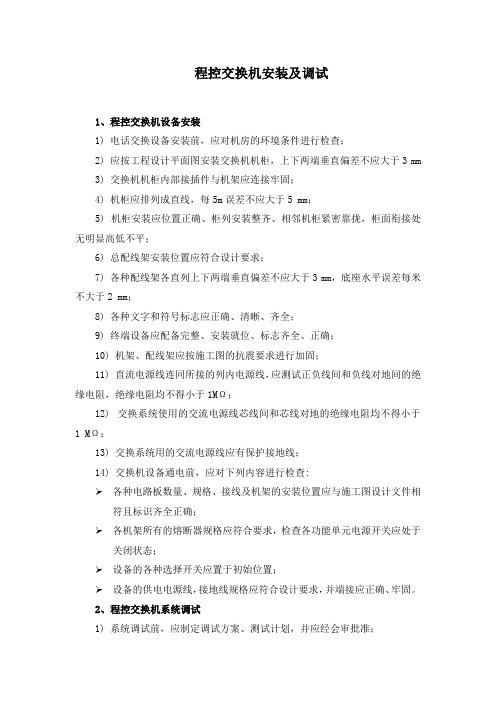

程控交换机安装及调试1、程控交换机设备安装1) 电话交换设备安装前,应对机房的环境条件进行检查;2) 应按工程设计平面图安装交换机机柜,上下两端垂直偏差不应大于3 mm3) 交换机机柜内部接插件与机架应连接牢固;4) 机柜应排列成直线,每5m误差不应大于5 mm;5) 机柜安装应位置正确、柜列安装整齐、相邻机柜紧密靠拢,柜面衔接处无明显高低不平;6) 总配线架安装位置应符合设计要求;7) 各种配线架各直列上下两端垂直偏差不应大于3 mm,底座水平误差每米不大于2 mm;8) 各种文字和符号标志应正确、清晰、齐全;9) 终端设备应配备完整、安装就位、标志齐全、正确;10) 机架、配线架应按施工图的抗震要求进行加固;11) 直流电源线连同所接的列内电源线,应测试正负线间和负线对地间的绝缘电阻,绝缘电阻均不得小于1MΩ;12) 交换系统使用的交流电源线芯线间和芯线对地的绝缘电阻均不得小于1 MΩ;13) 交换系统用的交流电源线应有保护接地线;14) 交换机设备通电前,应对下列内容进行检查:➢各种电路板数量、规格、接线及机架的安装位置应与施工图设计文件相符且标识齐全正确;➢各机架所有的熔断器规格应符合要求,检查各功能单元电源开关应处于关闭状态;➢设备的各种选择开关应置于初始位置;➢设备的供电电源线,接地线规格应符合设计要求,并端接应正确、牢固。
2、程控交换机系统调试1) 系统调试前,应制定调试方案、测试计划,并应经会审批准;2) 设备规格、安装应符合设计要求,安装应稳固,外壳不应损伤;3) 采用500V兆欧表对电源电缆进行测量,其线芯间,线芯与地线间的绝缘电阻不应小于1MΩ;4) 设备及线缆应标识齐全、准确,并应符合设计要求和此规范第2章的规定;5) 机柜、控制箱、支架、设备及需要接地的屏蔽线缆和同轴电缆应良好接地;6) 各系统供配电的电压与功率应符合设计要求;7) 逐级对设备进行加电,设备通电后,检查所有机架为设备供电的输出电压应符合设计要求;8) 电话交换系统自检正常、时钟同步、时钟等级和性能参数应符合设计要求;9) 安装电话交换机服务系统、联机计费系统、交换集中监控系统的调试应达到系统无故障,并应提供相应的测试报告。

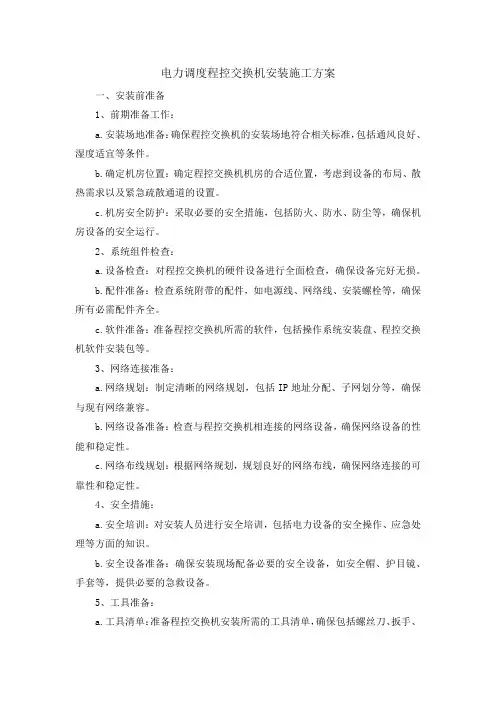

电力调度程控交换机安装施工方案一、安装前准备1、前期准备工作:a.安装场地准备:确保程控交换机的安装场地符合相关标准,包括通风良好、湿度适宜等条件。
b.确定机房位置:确定程控交换机机房的合适位置,考虑到设备的布局、散热需求以及紧急疏散通道的设置。
c.机房安全防护:采取必要的安全措施,包括防火、防水、防尘等,确保机房设备的安全运行。
2、系统组件检查:a.设备检查:对程控交换机的硬件设备进行全面检查,确保设备完好无损。
b.配件准备:检查系统附带的配件,如电源线、网络线、安装螺栓等,确保所有必需配件齐全。
c.软件准备:准备程控交换机所需的软件,包括操作系统安装盘、程控交换机软件安装包等。
3、网络连接准备:a.网络规划:制定清晰的网络规划,包括IP地址分配、子网划分等,确保与现有网络兼容。
b.网络设备准备:检查与程控交换机相连接的网络设备,确保网络设备的性能和稳定性。
c.网络布线规划:根据网络规划,规划良好的网络布线,确保网络连接的可靠性和稳定性。
4、安全措施:a.安全培训:对安装人员进行安全培训,包括电力设备的安全操作、应急处理等方面的知识。
b.安全设备准备:确保安装现场配备必要的安全设备,如安全帽、护目镜、手套等,提供必要的急救设备。
5、工具准备:a.工具清单:准备程控交换机安装所需的工具清单,确保包括螺丝刀、扳手、电缆剪等基本工具。
b.测量设备:准备测量设备,如电压表、电流表,以确保电力连接的准确性。
c.测试工具:准备网络测试工具,用于在安装后对网络连接进行测试和调试。
6、文件准备:a.安装手册:准备程控交换机的安装手册,包括硬件安装指南和软件安装步骤,以便安装人员参考。
b.网络配置文档:提供清晰的网络配置文档,包括IP地址、子网掩码、网关等信息,以协助网络配置过程。
c.安全手册:提供安全手册,包括现场安全规定、紧急处理流程等,确保安装过程中的安全。
7、备件准备:a.备用设备:准备一定数量的备用设备,如电源模块、风扇等,以备在安装过程中替换可能出现故障的部件。

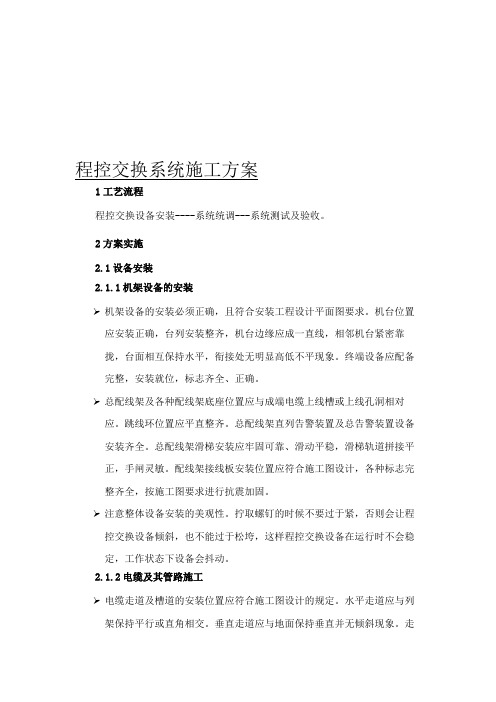

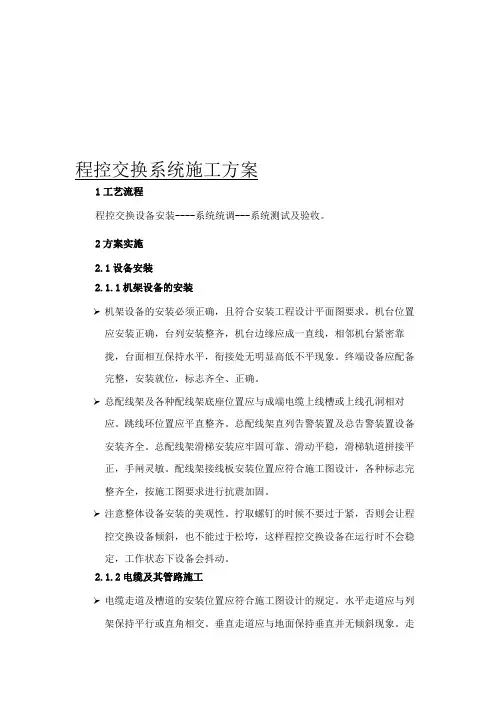

程控交换系统施工方案
1工艺流程
程控交换设备安装----系统统调---系统测试及验收。
2方案实施
2.1设备安装
2.1.1机架设备的安装
➢机架设备的安装必须正确,且符合安装工程设计平面图要求。
机台位置应安装正确,台列安装整齐,机台边缘应成一直线,相邻机台紧密靠拢,台面相互保持水平,衔接处无明显高低不平现象。
终端设备应配备完整,安装就位,标志齐全、正确。
➢总配线架及各种配线架底座位置应与成端电缆上线槽或上线孔洞相对应。
跳线环位置应平直整齐。
总配线架直列告警装置及总告警装置设备安装齐全。
总配线架滑梯安装应牢固可靠、滑动平稳,滑梯轨道拼接平正,手闸灵敏。
配线架接线板安装位置应符合施工图设计,各种标志完整齐全,按施工图要求进行抗震加固。
➢注意整体设备安装的美观性。
拧取螺钉的时候不要过于紧,否则会让程控交换设备倾斜,也不能过于松垮,这样程控交换设备在运行时不会稳定,工作状态下设备会抖动。
2.1.2电缆及其管路施工
➢电缆走道及槽道的安装位置应符合施工图设计的规定。
水平走道应与列架保持平行或直角相交。
垂直走道应与地面保持垂直并无倾斜现象。
走道吊架的安装应整齐牢固,保持垂直,无歪斜现象。
电缆走道穿过楼板孔或墙洞的地方,应加装子口保护。
电缆放绑完毕后,应有盖板封住洞口,子口和盖板应用阻燃材料,其漆色宜与地板或墙壁的颜色一致。
安
装沿墙单边或双边电缆走道时,在墙上埋设的支持物应牢固可靠,沿水平方向的间隔距离均匀。
安装后的走道应整齐一致,不得有起伏不平或歪斜现象。
安装槽道应端正牢固,并与大列保持垂直,列间槽道应成一直线。
➢布放电缆的规格、路由、截面和位置应符合施工图的规定,电缆排列必须整齐,外皮无损伤。
交、直流电源的馈电电缆,必须分开布放;电源电缆、信号电缆、用户电缆与中继电缆应分离布放。
布放槽道电缆可以不绑扎,槽内电缆应顺直,尽量不交叉。
在电缆进出槽道部位和电缆转弯处应绑扎或用塑料卡捆扎固定。
在活动地板地板下布放的电缆,应注意顺直不凌乱,尽量避免交叉,并且不得堵住送风通道。
➢机房直流电源线的安装路由、路数及布放位置应符合施工图的规定。
电源线的规格、熔丝的容量均应符合设计要求。
电源线必须采用整段线料,中间无接头。
交换系统用的交流电源线必须有接地保护线。
直流电源线的成端接续连接牢靠,接触良好,电压降指标及对地电位符合设计要求。
列间馈电线采用架空敷设时,铜(铝)条应整齐平直,看不出有明显不平及锤痕。
导线的固定方法和要求,应符合施工图的规定。
铜(铝)条馈电线在正线上涂有红色油漆标志,其他不同电压的电源线有不同颜色标志区分。
安装好的电源线末端必须有胶带等绝缘物封头,电缆剖头处必须用胶带和护套封扎。
2.1.3交换机电话配线箱(架)安放及其防雷措施
➢电话配线箱(架)一般应左侧为接交换机端口线,右侧为出线端,接通信电缆线或电话线或网线等。
➢电话配线箱(架)如有通信电缆线,则必须要安装通信电缆的屏蔽的铝层要接地。
➢电话配线箱必须与主机必须有分别到时接地,否则,即使安装避雷保安排或保安单元无效,因为它对地并没有形成回路。
➢交换机与配线箱或架接地方法如图:
2.1.4电源及稳压设备的要求
安装交换机电源时,应独立于其它设备的电源,以防不必要的电源中断。
如当地电网电压波动很大,或电源稳定性差用户极有必要配置UPS交流稳压电源。
用户在选购稳压设备时,切忌选用断电切换式交流稳压电源。
因为间隔式断电切换会造成设备工作混乱。
配置24V-48V的电瓶(根据不同的交换机机型电瓶要求不同),容量为
12V7~100AH(视交换机机型而定)。
直接将电瓶按对应的极性分别接在两接线柱上(红色为正极,黑色为负极)。
缺电太多时,不应连续使用电瓶,否则会影响电源输出的稳定性及使用寿命。
2.1.5程控交换机地线要求
交换机内部设有防雷装置,但交换机的接地必须可靠,否则防雷装置将不起作用。
接地质量好坏对通话质量有很大影响,同时对工作人员的安全起保护作用。
程控交换机的接地要求和其它通信设备一样,比较严格。
接地电阻不得大于5欧姆,接地良好与否,直接影响着外线通话质量。
接地点应从接地点直接通过电线与大地连接,不能与其它接地点共用。
2.2号码规划
规划程控交换系统的电话号码配置等,详细规划各个子系统的接入范围、主要应用以及运行的端口。
2.3核对语音电缆
仔细核对大对数电缆走向,核对各个配线间的位置、大小,重点要注意机柜的空间以及端接箱和理线架的数量,端口标号对照等等。
3设备调试
➢程控交换设备的单体上电、确定设备的硬件及软件是否运行正常;
➢程控交换设备的模块上电运行、确定网络模块的指示灯是否正常;
➢确定程控交换软件是否正常工作;
➢确定程控交换机的风扇模块是否正常;
➢按照详细设计文档完成单体设备的参数设置。
➢程控交换设备的联调及测试,主要包括各子功能实现测试。
4重点、难点施工方案
4.1设备命名
为了标识设备、便于管理设备,应该为每一台设备赋予名称标识,设备命名的基本原则为:
➢能表示出设备的类型
➢能表示出设备的物理位置
4.2接口描述
为了标识设备端口,便于后期维护,应为没一个接口设置接口描述,接口描述的基本规则为:
➢能表示出端口的对端设备
➢能表示出端口的类型
➢能反映出对端端口所在板卡的物理槽位
4.3程控电话交换机综合布线注意事项
系统布线非常重要,它的好坏直接影响到通话质量,若串入高压电,甚至威胁到机器以及人身安全。
➢不要将电话线与交流电源、电脑、电报机等连线并行布设,如果靠近这些线应做屏蔽;
➢避免电话交换机与电脑等其它办公设备共用同一电源插座,可能会产生噪声干扰;
➢布线时应先将系统电源关闭,布完线再打开,布错线可能会导致系统不能正常工作;。
