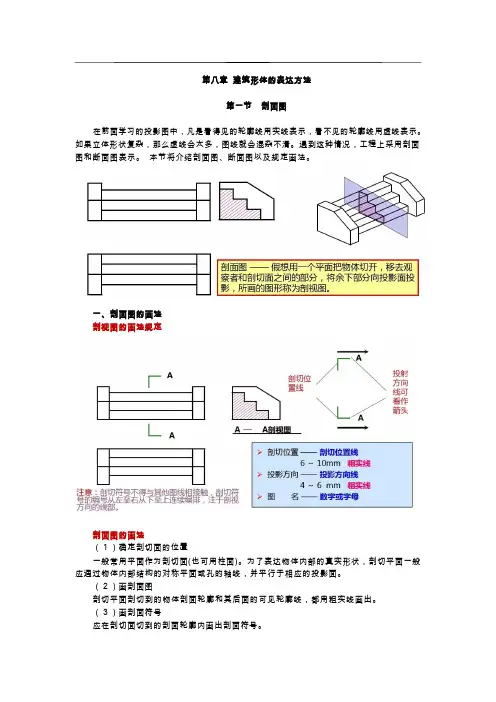

第八章建筑形体的表达方法第一节剖面图在前面学习的投影图中，凡是看得见的轮廓线用实线表示，看不见的轮廓线用虚线表示。
如果立体形状复杂，那么虚线会太多，图线就会混杂不清。
遇到这种情况，工程上采用剖面图和断面图表示。
本节将介绍剖面图、断面图以及规定画法。
一、剖面图的画法剖视图的画法规定剖面图的画法（１）确定剖切面的位置一般常用平面作为剖切面(也可用柱面)。
为了表达物体内部的真实形状，剖切平面一般应通过物体内部结构的对称平面或孔的轴线，并平行于相应的投影面。
（２）画剖面图剖切平面剖切到的物体剖面轮廓和其后面的可见轮廓线，都用粗实线画出。
（３）画剖面符号应在剖切面切到的剖面轮廓内画出剖面符号。
（4）剖视图线型被剖切面切到部分的轮廓线用粗实线绘制剖切面后的可见部分用中实线中实线绘制。
（5）剖面材料指明材料：按“国标”规定画材料图例不指明材料：用 45 度等间距的细线画出。
剖面图的标注(1) 剖切符号用两段短的粗实线—表示，用以表示剖切位置，画在剖切面的起始、转折和终止处,尽可能不要与图形的轮廓线相交。
6—10mm 的粗实线。
(2) 投射方向用表示，画在剖切符号的两外端，并与剖切符号垂直。
4—6mm 的粗实线。
(3) 在剖面图的上方用大写拉丁字母标出剖面图的名称“- ” ，并在剖切符号附近注上相同的字母，字母必须水平书写。
(4) 剖面图线型被剖切面切到部分的轮廓线用粗实线绘制剖切面后的可见部分用中实线绘制。
(5) 剖面材料指明材料：不指明材料：(6) 编号编号采用阿拉伯数字或大写拉丁字母按顺序由左至右、由下至上连续编排，并注写在投射方向线的端部。
部分常用建筑材料图例填绘建筑材料图例剖面图中容易漏线的示例二、剖面图的种类（一）全剖视图：用一个剖切平面将物体完全切开所得到的剖视图。
适用于一个剖面剖切后，就能把内部构造表达清楚的形体。
（二）半剖视图：对于对称的物体，以对称中心线为界，一半画外形视图，一半画剖视图（构成合成视图），以同时表达物体的外形和内部构造。
