如何使用测绘技术进行海底地形调查与勘测海底地形调查与勘测是一项复杂而又重要的工作，它在海洋资源开发、海底管道布设、海底地质研究等方面具有重要的应用价值。
本文将从测绘技术的角度来探讨如何进行海底地形调查与勘测，以期为相关领域的科研工作提供一些指导。
首先，在进行海底地形调查与勘测之前，我们需要了解一些基本的测绘技术。
目前，常用的海底测绘技术主要包括多波束测深技术、侧扫声呐技术和激光测距技术。
多波束测深技术通过安装多个截面波束发射器和接收器，能够提供高分辨率的海底地形数据。
侧扫声呐技术则通过侧向发射声波，在水下形成高分辨率的图像，能够清晰地显示海底地形。
激光测距技术则是利用激光束在水下的传播和反射原理，进行精确的距离测量。
其次，在进行海底地形调查与勘测时，我们需要选择合适的船只和设备。
一艘适用于海洋环境的调查船是进行海底测绘工作的基础设施，其良好的稳定性和抗风浪性能对于测量结果的准确性至关重要。
同时，我们还需要配备专业的测绘设备，如测深仪、声呐和激光扫描仪等。
这些设备的选取应根据实际需求进行，以确保能够满足相应的测绘要求。
然后，我们需要进行海底地形数据的处理与分析。
一般而言，获取到的原始数据会非常庞大和复杂，经过一系列的数据处理和分析，才能得到我们所需要的信息。
数据处理包括数据的去噪、补洞和插值等步骤，旨在提高数据的准确性和连续性。
而数据分析则是将处理后的数据进行进一步挖掘和应用，如提取地形特征、绘制等高线等。
此外，海底地形调查与勘测还需要考虑诸多因素，如航线规划、测量精度和安全问题等。
航线规划是为了使测量工作能够全面覆盖目标区域，同时保证数据的连续性和一致性。
测量精度则是指测量结果与真实值之间的差异程度，精度的提高需要综合考虑设备的性能和数据处理的方法。
而在海底地形调查与勘测过程中，安全问题也是需要高度重视的，如航行安全、设备操作安全和人员安全等。
只有确保安全可靠，我们才能顺利完成海底地形调查与勘测工作。
先进探测技术在海洋监测中的应用海洋，这个占据了地球表面约 71%的广阔领域，对于人类的生存和发展具有极其重要的意义。
它不仅是全球气候的调节器，还蕴藏着丰富的资源和多样的生态系统。
为了更好地了解海洋、保护海洋和利用海洋，先进的探测技术在海洋监测中发挥着至关重要的作用。
声学探测技术是海洋监测中的一项重要手段。
声纳系统就像是海洋中的“耳朵”，通过发射和接收声波来探测海洋中的物体和现象。
多波束测深声纳可以精确地测量海洋的深度和地形，为航海安全、海洋工程建设以及海底地质研究提供了关键的数据。
侧扫声纳则能够绘制出海底的地貌图像，帮助我们发现海底的沉船、礁石和其他障碍物。
此外，声学多普勒流速剖面仪（ADCP）可以测量海水的流速和流向，对于海洋环流、海洋能开发以及海洋生态系统的研究具有重要意义。
光学探测技术在海洋监测中也有着广泛的应用。
海洋光学浮标可以实时监测海水中的光学参数，如叶绿素浓度、悬浮颗粒物浓度和透明度等。
这些参数反映了海洋生态系统的健康状况和生产力。
激光雷达技术则能够探测海面上的风场、浪高和海气界面的物质交换，对于海洋气象预报和海洋与大气相互作用的研究具有重要价值。
此外，水下光学摄像机可以拍摄海洋生物的活动和海底的景观，为海洋生物学和海洋考古学提供了直观的资料。
海洋遥感技术是从太空对海洋进行大范围、长时间监测的有力手段。
卫星搭载的各种传感器，如微波雷达、可见光和红外传感器等，可以获取海洋表面温度、海面高度、海冰分布、海洋叶绿素浓度等信息。
通过对这些数据的分析，我们可以了解全球海洋的变化趋势，预测海洋灾害，如台风、风暴潮等。
同时，海洋遥感技术还能够监测海洋污染的范围和程度，为海洋环境保护提供依据。
海洋地质探测技术对于研究海底的地质结构和矿产资源至关重要。
地震勘探技术通过激发地震波并接收其反射和折射信号，来揭示海底地层的结构和分布。
重力和磁力测量技术可以探测海底的岩石密度和磁性特征，从而推断地下的地质构造和矿产资源的赋存情况。
多波束声纳技术多波束声纳技术是一项用于海洋勘探、搜寻和监测的重要技术。
该技术利用多个发射机和接收机的组合来收集来自不同方向的声纳信号，从而提供更准确的海洋环境信息。
本文将详细介绍多波束声纳技术的原理、优势、应用及未来发展。
多波束声纳技术是一种声学成像技术，基于声纳的反射原理。
当声波撞击物体时，会产生回声或反射波，这些波通过传感器接收并转化为电信号。
传感器记录反射波的方向、强度和距离等信息，从而确定物体的位置、形状和构成等信息。
1. 提高声纳信号的分辨率：多波束声纳技术允许在不同方向上同时监测目标，从而提高信号的分辨率。
这种技术的优势在于可以同时捕捉多个角度的反射信号，通过计算并合成这些信号，产生一个更准确的图像。
2. 扩大监测区域：与传统声纳技术相比，多波束声纳技术可以扫描更广阔的水域，监测更大范围的目标。
多波束声纳技术的核心是发射器和接收器的设计。
通常，一个多波束声纳系统由多个发射器和多个接收器组成。
发射器会将声波向不同方向投射；而接收器则将同样的区域内的反射波信号收集回来。
这些发射器和接收器按照不同的排列方式被组装在一起，形成一个多波束声纳阵列。
接着，通过寻找各个接收器收到的反射波信号之间的相对时间延迟和强度变化，系统可以分析来自目标的不同方向的声波信号，最终形成一个具有高分辨率、高准确度的三维声纳图像。
1. 增强了信号处理能力：多波束声纳技术允许同时记录来自不同方向的反射波信号，这意味着系统可以处理更多、更丰富的数据，从而提高识别能力和准确性。
2. 提高了对目标的探测效率：多波束声纳技术可以在一次扫描中覆盖更多的区域，从而提高了探测效率。
多波束声纳技术还可以针对不同类型的目标，进行定向、精细的探测操作。
4. 降低了误报率：多波束声纳技术可以针对不同类型目标进行定向探测和识别，从而减少与非目标物体的误识别，提高探测的真实性。
1. 海洋科学：多波束声纳技术可以用于寻找海底热液喷口、沉船、遗迹以及地下隧道等目标。

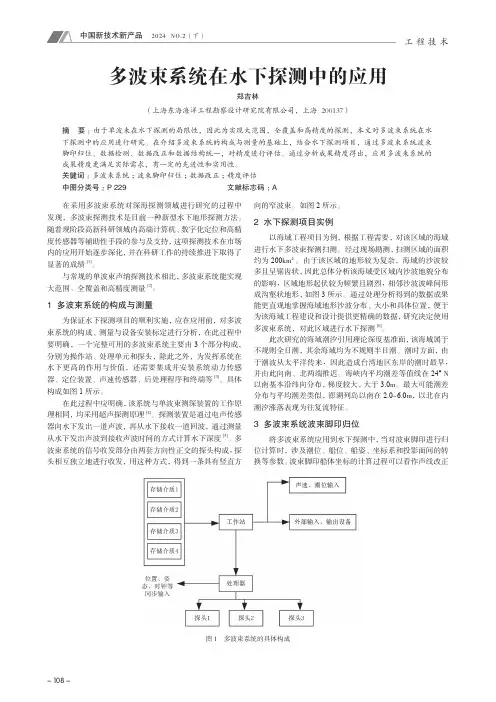

- 108 -工 程 技 术在采用多波束系统对深海探测领域进行研究的过程中发现，多波束探测技术是目前一种新型水下地形探测方法。
随着现阶段高新科研领域内高端计算机、数字化定位和高精度传感器等辅助性手段的参与及支持，这项探测技术在市场内的应用开始逐步深化，并在科研工作的持续推进下取得了显著的成绩[1]。
与常规的单波束声纳探测技术相比，多波束系统能实现大范围、全覆盖和高精度测量[2]。
1 多波束系统的构成与测量为保证水下探测项目的顺利实施，应在应用前，对多波束系统的构成、测量与设备安装标定进行分析，在此过程中要明确，一个完整可用的多波束系统主要由3个部分构成，分别为操作站、处理单元和探头，除此之外，为发挥系统在水下更高的作用与价值，还需要集成并安装系统动力传感器、定位装置、声速传感器、后处理程序和终端等[3]。
具体构成如图1所示。
在此过程中应明确，该系统与单波束测深装置的工作原理相同，均采用超声探测原理[4]。
探测装置是通过电声传感器向水下发出一道声波，再从水下接收一道回波，通过测量从水下发出声波到接收声波时间的方式计算水下深度[5]。
多波束系统的信号收发部分由两套方向性正交的探头构成，探头相互独立地进行收发，用这种方式，得到一条具有竖直方向的窄波束。
如图2所示。
2 水下探测项目实例以海域工程项目为例，根据工程需要，对该区域的海域进行水下多波束探测扫测。
经过现场勘测，扫测区域的面积约为200km ²。
由于该区域的地形较为复杂，海域的沙波较多且呈锯齿状，因此总体分析该海域受区域内沙波地貌分布的影响，区域地形起伏较为频繁且剧烈，相邻沙波波峰间形成沟壑状地形，如图3所示。
通过处理分析得到的数据成果能更直观地掌握海域地形沙波分布、大小和具体位置，便于为该海域工程建设和设计提供更精确的数据，研究决定使用多波束系统，对此区域进行水下探测[6]。
此次研究的海域潮汐引用理论深度基准面，该海域属于不规则全日潮，其余海域均为不规则半日潮。
海洋测绘中的多波束声呐测量技术介绍海洋测绘是一项重要的海洋科学研究工作，广泛应用于海洋资源开发、航海安全、海洋环境保护等领域。
而在海洋测绘中，多波束声呐测量技术被广泛应用，其高精度、高效率的测量方法，使得海底地形、水深等海洋信息得以准确获取和分析。
多波束声呐技术概述多波束声呐技术是一种采用多个信号波束同时发射和接收的测量技术。
通过不同波束的干涉、接收和处理，可以获取更加精确的海洋地形和水深信息。
多波束声呐的工作原理多波束声呐系统由多个发射和接收元件组成。
在发射时，多个发射元件会向不同方向发射声波，通过声波在水中的传播和反射，可以测得海底地形和水深信息。
在接收时，多个接收元件会接收声波的反射信号，并通过信号处理和数据融合技术，得出准确的测量结果。
多波束声呐的应用领域1. 海底地形测量和地质勘探多波束声呐技术在海底地形测量和地质勘探中具有很大的优势。
通过高分辨率的测量方法，可以获取到海底地形的细节信息，并精确测量出海底障碍物和地形的分布。
同时，多波束声呐技术也被广泛应用于海洋矿产勘探、地质灾害评估等领域。
2. 航道测量和水深测量在航道测量中，多波束声呐技术可以帮助绘制准确的航道地图，提供给船只导航和安全行驶的参考。
同时，多波束声呐技术还可以精确测量水深，帮助船只选择最佳航线，避免浅滩和障碍物。
3. 海底管道和电缆敷设在海洋资源开发中，多波束声呐技术可以帮助准确定位和布置海底管道和电缆。
通过获取到精确的海底地形和水深信息，可以提前规划和设计管道和电缆的敷设路径，减少敷设风险，并提高工程的成功率。
多波束声呐技术的优点和挑战多波束声呐技术相比传统测量技术有以下几个优势：高分辨率、高精度、快速测量等。
然而，多波束声呐技术在实际应用中也面临一些挑战，如湍流干扰、多路径影响等。
因此，需要结合其他测量技术和改进多波束声呐系统，以克服这些挑战。
结论多波束声呐技术在海洋测绘中发挥着重要作用，并且具有广泛的应用前景。
随着技术的不断更新和改进，多波束声呐系统将会更加高效、精确地获取和分析海洋地形和水深等信息，为海洋科学研究和海洋资源开发提供更好的支持。

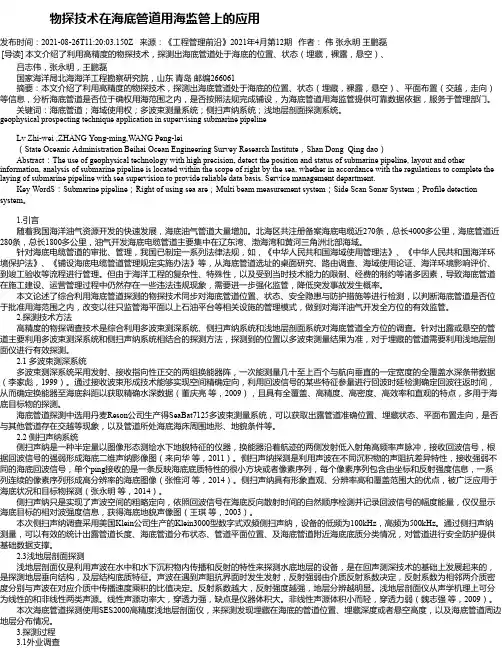

物探技术在海底管道用海监管上的应用发布时间：2021-08-26T11:20:03.150Z 来源：《工程管理前沿》2021年4月第12期作者：伟张永明王鹏磊[导读] 本文介绍了利用高精度的物探技术，探测出海底管道处于海底的位置、状态（埋藏，裸露，悬空）、吕志伟，张永明，王鹏磊国家海洋局北海海洋工程勘察研究院，山东青岛邮编266061摘要：本文介绍了利用高精度的物探技术，探测出海底管道处于海底的位置、状态（埋藏，裸露，悬空）、平面布置（交越，走向）等信息，分析海底管道是否位于确权用海范围之内，是否按照法规完成铺设，为海底管道用海监管提供可靠数据依据，服务于管理部门。
关键词：海底管道；海域使用权；多波束测量系统；侧扫声纳系统；浅地层剖面探测系统。
geophysical prospecting technique application in supervising submarine pipeline Lv Zhi-wei ,ZHANG Yong-ming,WANG Peng-lei （State Oceanic Administration Beihai Ocean Engineering Survey Research Institute，Shan Dong Qing dao） Abstract：The use of geophysical technology with high precision, detect the position and status of submarine pipeline, layout and other information, analysis of submarine pipeline is located within the scope of right by the sea, whether in accordance with the regulations to complete the laying of submarine pipeline with sea supervision to provide reliable data basis. Service management department. Key WordS：Submarine pipeline；Right of using sea are；Multi beam measurement system；Side Scan Sonar System；Profile detection system。

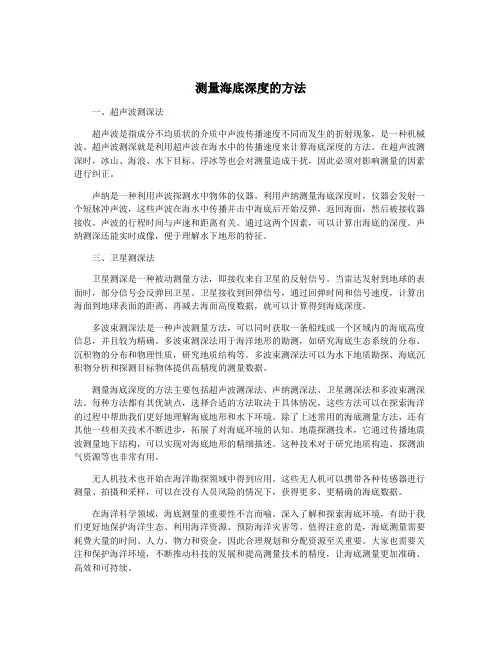

测量海底深度的方法一、超声波测深法超声波是指成分不均质状的介质中声波传播速度不同而发生的折射现象，是一种机械波。
超声波测深就是利用超声波在海水中的传播速度来计算海底深度的方法。
在超声波测深时，冰山、海浪、水下目标、浮冰等也会对测量造成干扰，因此必须对影响测量的因素进行纠正。
声纳是一种利用声波探测水中物体的仪器。
利用声纳测量海底深度时，仪器会发射一个短脉冲声波，这些声波在海水中传播并击中海底后开始反弹，返回海面，然后被接收器接收。
声波的行程时间与声速和距离有关。
通过这两个因素，可以计算出海底的深度。
声纳测深还能实时成像，便于理解水下地形的特征。
三、卫星测深法卫星测深是一种被动测量方法，即接收来自卫星的反射信号。
当雷达发射到地球的表面时，部分信号会反弹回卫星。
卫星接收到回弹信号，通过回弹时间和信号速度，计算出海面到地球表面的距离。
再减去海面高度数据，就可以计算得到海底深度。
多波束测深法是一种声波测量方法，可以同时获取一条船线或一个区域内的海底高度信息，并且较为精确。
多波束测深法用于海洋地形的勘测，如研究海底生态系统的分布、沉积物的分布和物理性质，研究地质结构等。
多波束测深法可以为水下地质勘探、海底沉积物分析和探测目标物体提供高精度的测量数据。
测量海底深度的方法主要包括超声波测深法、声纳测深法、卫星测深法和多波束测深法。
每种方法都有其优缺点，选择合适的方法取决于具体情况，这些方法可以在探索海洋的过程中帮助我们更好地理解海底地形和水下环境。
除了上述常用的海底测量方法，还有其他一些相关技术不断进步，拓展了对海底环境的认知。
地震探测技术，它通过传播地震波测量地下结构，可以实现对海底地形的精细描述。
这种技术对于研究地质构造、探测油气资源等也非常有用。
无人机技术也开始在海洋勘探领域中得到应用。
这些无人机可以携带各种传感器进行测量、拍摄和采样，可以在没有人员风险的情况下，获得更多、更精确的海底数据。
在海洋科学领域，海底测量的重要性不言而喻。
海洋深度的探测方式
海洋深度的探测方式有多种，通常根据不同的水深分为近海水深和远洋水深，在水深不同的区域采用不同的探测方法。
1. 近海水深探测
近海水深探测通常采用声纳探测法。
声纳探测法是通过发射声波，经过水体中的多次反射和折射，测量声波往返时间，从而计算水深的一种方法。
这种方法用得最多，通常用于浅海区，具有准确、实时性强等优点，需要专业人员操作设备，且对气象条件和水下物体的影响较大。
近年来，激光探测等新技术的出现也使得近海水深的探测更加方便和高效。
2. 远洋水深探测
远洋水深探测通常采用多波束测深系统或者卫星高度计来进行。
多波束测深系统可以通过发射多个声波形成多个波束，对水下地形进行探测，通过不同方向的反射信号计算水深。
该方法适用于深海、大洋等复杂海洋环境，可以实现对海底地形的高精度测量。
同时，卫星高度计可以通过反射的微波信号得出水面海拔高度，从而推算水深。
这种方法的优点是能够范围广，不受气象条件和水下物体影响，但精
度不如多波束测深系统。
需要注意的是，这些方法的设备和技术难度较大，需要专业人员指导。
总之，海洋深度的探测方式涵盖了多种方法，不同深度的区域采用不同的探测方式。
这些探测方法有各自的优缺点，需要针对性地选择使用。
随着技术的不断发展和进步，未来海洋深度的探测方式也将会更加多元化和高效化。

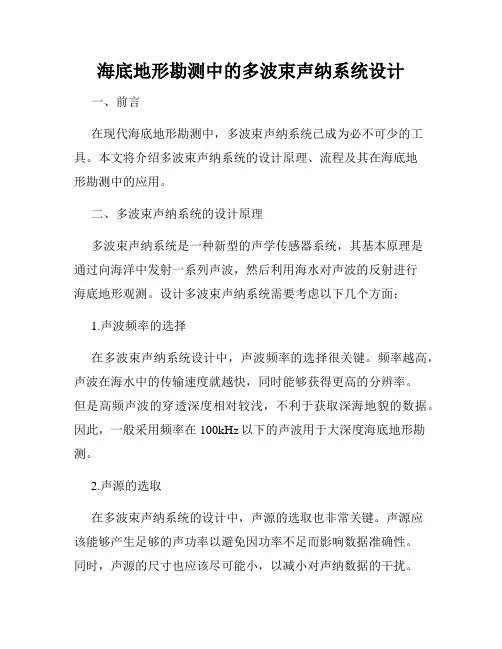

海底地形勘测中的多波束声纳系统设计一、前言在现代海底地形勘测中，多波束声纳系统已成为必不可少的工具。
本文将介绍多波束声纳系统的设计原理、流程及其在海底地形勘测中的应用。
二、多波束声纳系统的设计原理多波束声纳系统是一种新型的声学传感器系统，其基本原理是通过向海洋中发射一系列声波，然后利用海水对声波的反射进行海底地形观测。
设计多波束声纳系统需要考虑以下几个方面：1.声波频率的选择在多波束声纳系统设计中，声波频率的选择很关键。
频率越高，声波在海水中的传输速度就越快，同时能够获得更高的分辨率。
但是高频声波的穿透深度相对较浅，不利于获取深海地貌的数据。
因此，一般采用频率在100kHz以下的声波用于大深度海底地形勘测。
2.声源的选取在多波束声纳系统的设计中，声源的选取也非常关键。
声源应该能够产生足够的声功率以避免因功率不足而影响数据准确性。
同时，声源的尺寸也应该尽可能小，以减小对声纳数据的干扰。
3.接收阵列的设置多波束声纳系统的接收阵列一般由多个探头组成，探头的数量和间距大小会影响系统的分辨率和定位精度。
为了获得更高的分辨率和准确性，接收阵列的探头数量应该越多越好，并尽可能均匀地分布在声纳系统的两侧。
三、多波束声纳系统的设计流程多波束声纳系统的设计流程一般包括以下几个步骤：1.确定声学参数：根据所要研究的海底地形区域的具体情况，确定声波频率、声源和接收阵列的位置等参数。
2.模拟设计：利用声学传播模型或数值模拟方法，模拟并评估声纳系统的性能，找出最佳的设计方案。
3.硬件设计：按照确定的声学参数和模拟设计结果，设计声波发射和接收子系统，并完成探头的制作和调试工作。
4.软件设计：多波束声纳系统的信号处理部分包括信号滤波、波束形成、图像处理等，因此需要相应的软件支持。
5.集成测试：将硬件和软件系统整合，进行初步检测和测试，并进行必要的调整和优化工作。
6.验证应用：将系统投入实际应用中，验证其性能，同时不断改进和完善。
