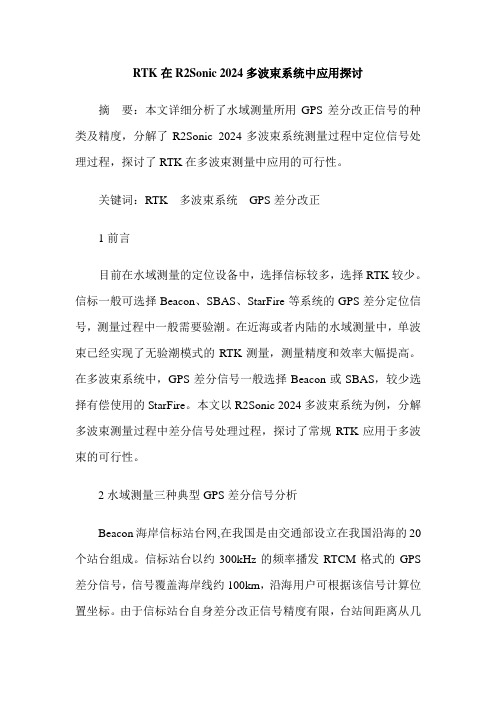

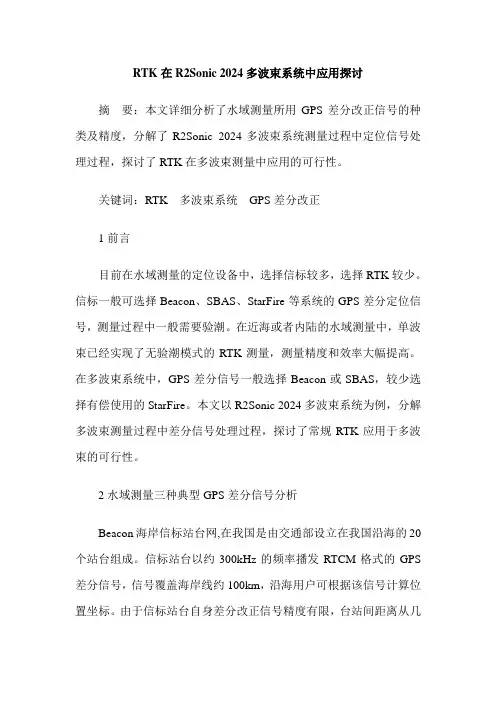

RTK在R2Sonic 2024多波束系统中应用探讨摘要：本文详细分析了水域测量所用GPS差分改正信号的种类及精度，分解了R2Sonic 2024多波束系统测量过程中定位信号处理过程，探讨了RTK在多波束测量中应用的可行性。
关键词：RTK 多波束系统GPS差分改正1前言目前在水域测量的定位设备中，选择信标较多，选择RTK较少。
信标一般可选择Beacon、SBAS、StarFire等系统的GPS差分定位信号，测量过程中一般需要验潮。
在近海或者内陆的水域测量中，单波束已经实现了无验潮模式的RTK测量，测量精度和效率大幅提高。
在多波束系统中，GPS差分信号一般选择Beacon或SBAS，较少选择有偿使用的StarFire。
本文以R2Sonic 2024多波束系统为例，分解多波束测量过程中差分信号处理过程，探讨了常规RTK应用于多波束的可行性。
2水域测量三种典型GPS差分信号分析Beacon海岸信标站台网,在我国是由交通部设立在我国沿海的20个站台组成。
信标站台以约300kHz的频率播发RTCM格式的GPS 差分信号，信号覆盖海岸线约100km，沿海用户可根据该信号计算位置坐标。
由于信标站台自身差分改正信号精度有限，台站间距离从几十公里至几百公里不等，故用户所能得到的平面定位精度非常有限，从1m～5m不等，观测过程中需验潮。
Beacon海岸信标站台网播发的广域差分定位信号免费，目前国内95%海洋测量用户使用该信号。
SBAS即Satellite Based Augmentation Systems，是利用地球静止轨道卫星建立的地区性广域差分增强系统。
目前全球发展的SBAS系统有：欧空局接收卫星导航系统(EGNOS)，覆盖欧洲大陆；美国的DGPS(Differential GPS)，美国雷声公司的广域增强系统(W AAS)，覆盖美洲大陆；日本的多功能卫星增强系统（MSAS），覆盖亚洲大陆；等等。
SBAS通过地球静止卫星（GEO）发布包括GPS卫星星历误差改正、卫星钟差改正和电离层改的信息，通过GEO卫星发播GPS和GEO卫星完整的数据，通过GEO卫星的导航载荷发射GPS L1测距信号。
浅谈提高多波束测量精度的研究和对策摘要随着国家的战略发展，海洋资源越来越受到重视，不同于陆域的测量，海洋测量需要借助精密的水下测量设备才能准确的反应海底地貌，如何更加高效、准确的测量海底地貌急需被解决。
目前多波束全覆盖测量是业内公认的测量效率高、精度高的测量手段。
全文介绍了我们在多波束测量中遇到的常见问题及解决办法，为从事海洋测绘的技术人员提供参考。
关健词R2sonic 2024、CARIS HIPS、声速异常、测量船实际导航位置与多波束测量参考原点偏差、水位改正、姿态改正一前言多波束测深系统是单波束测深系统发展过来的，与传统的单波束测量相比，多波束测深系统能在测量船航线的垂直平面内一次获取256个测深点。
实现了从“点—线”测量到“线—面”测量，测量效率大大提高。
目前我国海洋测量中的多波束系统多为进口国外设备，学习资料较少，发现问题不能及时解决，严重影响测量效率。
下面以业内使用较多的R2Sonic 2024型多波束测深系统及CARIS HIPS多波束数据处理软件为例，遇到的有关声速改正等问题及解决办法。
二多波束测量中的问题1、多波束CARIS HIPS数据处理中的声速异常问题在平坦海底测量，使用多波束CARIS HIPS软件中导入数据进行声速改正后在线模式和块模式中能明显看出波束有弯曲，向上弯曲“哭脸形”或向下弯曲“笑脸形”如图1、图2，由于两侧边缘波束上翘或是下沉，块模式下无法对相邻测线进行准确拼接，影响了多波束数据水深的准确性，这是声速异常导致的水深不准情况。
当多波束换能器的表面声速大于实际声速时呈“哭脸形”，当表面声速小于实际声速时呈“笑脸形”。
原因可能是多波束换能器的表面声速测量有误差，在使用声速剖面仪测量声速剖面时仪器有误差，导致声速改正后条带弯曲，未真实反映出海底地形，降低了多波束测深系统的精度。
图1“哭脸”形图2 “笑脸”形遇到这种问题的解决办法其一是认为多波束换能器表面声速仪有问题，手动关闭R2sonic 2024多波束控制软件自动实时测量表面声速仪功能，测量前在测区附近范围内选择较深水域使用声速剖面仪进行声速剖面测量，在电脑导出声速数据后，直接手动将多波束换能器吃水深度的声速手动输入到R2sonic 2024控制软件中。

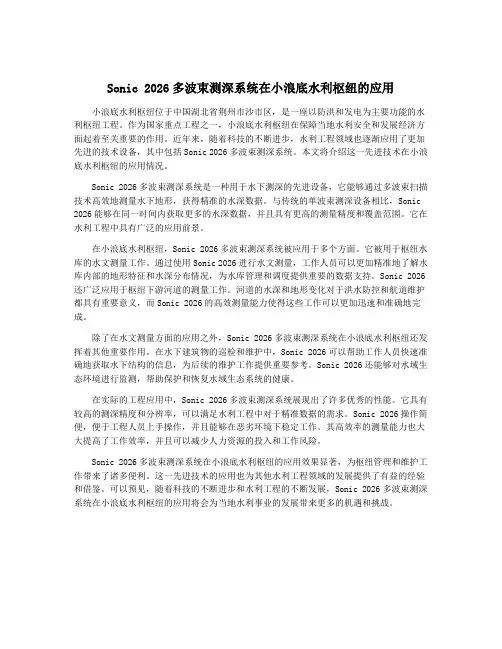

Sonic 2026多波束测深系统在小浪底水利枢纽的应用小浪底水利枢纽位于中国湖北省荆州市沙市区，是一座以防洪和发电为主要功能的水利枢纽工程。
作为国家重点工程之一，小浪底水利枢纽在保障当地水利安全和发展经济方面起着至关重要的作用。
近年来，随着科技的不断进步，水利工程领域也逐渐应用了更加先进的技术设备，其中包括Sonic 2026多波束测深系统。
本文将介绍这一先进技术在小浪底水利枢纽的应用情况。
Sonic 2026多波束测深系统是一种用于水下测深的先进设备，它能够通过多波束扫描技术高效地测量水下地形，获得精准的水深数据。
与传统的单波束测深设备相比，Sonic 2026能够在同一时间内获取更多的水深数据，并且具有更高的测量精度和覆盖范围。
它在水利工程中具有广泛的应用前景。
在小浪底水利枢纽，Sonic 2026多波束测深系统被应用于多个方面。
它被用于枢纽水库的水文测量工作。
通过使用Sonic 2026进行水文测量，工作人员可以更加精准地了解水库内部的地形特征和水深分布情况，为水库管理和调度提供重要的数据支持。
Sonic 2026还广泛应用于枢纽下游河道的测量工作。
河道的水深和地形变化对于洪水防控和航道维护都具有重要意义，而Sonic 2026的高效测量能力使得这些工作可以更加迅速和准确地完成。
除了在水文测量方面的应用之外，Sonic 2026多波束测深系统在小浪底水利枢纽还发挥着其他重要作用。
在水下建筑物的巡检和维护中，Sonic 2026可以帮助工作人员快速准确地获取水下结构的信息，为后续的维护工作提供重要参考。
Sonic 2026还能够对水域生态环境进行监测，帮助保护和恢复水域生态系统的健康。
在实际的工程应用中，Sonic 2026多波束测深系统展现出了许多优秀的性能。
它具有较高的测深精度和分辨率，可以满足水利工程中对于精准数据的需求。
Sonic 2026操作简便，便于工程人员上手操作，并且能够在恶劣环境下稳定工作。
航道测绘中多波束测深仪的应用分析摘要：近几年，伴随国家经济水平的提高，“一带一路”的实施与海洋强国战略的实行，海洋经济活动越来越频繁，航道测绘的作用日益明显。
为了确保经济稳定和迅速发展，确保船舶安全运行，满足海事工程的要求，需要定期绘制水道图。
其中，多波束测深仪是一种常用于水道测绘的高科技制图系统。
在此基础上，下文讨论了多波束测深器在航道测绘中的应用，供参考。
关键词：航道测绘；多波束测深仪；应用分析引言多波束测深系统是一种多种技术高度集成的技术，如计算机、数字传感器、水声、导航等。
风管多流技术是一种新的测量技术，可实现风管的高精度测量。
在传统的管道捕获中，测量过程通常使用单束检测器进行，该检测器需要加密的测量线，且测量结果较差。
多流空气形成技术允许有针对性地接收多通道和从宽角度进行远程引导，以获得更准确、更全面的轨道信息，提高空气形成技术的准确性。
1多波束测深系统及原理多波束测深系统，又称为多波束测深仪、条带测深仪或多波束测深声呐等，多波束测深系统是一种高精度、高分辨率、高效率的一种水下地形测量技术。
相较于单波束测深仪，其具备自动化成图、数字化记录、高精度、高速度、大范围等优势，近年来应用的范围越来越广。
系统主要由三个子系统组成，其一是多波束的发射和接收系统以及相关的换能器综合信号控制处理系统。
其二是用于多波束系统服务的辅助系统，包括为多波束系统提供测量定位的卫星定位系统、测量产品运行状态的测量系统以及声速剖面仪等。
其三是多波束声波测量数据的解析处理软件系统，包括信息分析处理软件、信息数据对比和整理软件以及信息储存库等。
多波束测量系统通过线状声波对航道底部的地形进行测量，将多线索构成面，从而得到航道水下地形的三维图片。
其工作原理就是利用声波发射器阵列于水下发射一定宽度的扇形覆盖声波，利用声波遇到障碍物会进行反射的原理，对反射的声波进行收集和分析。
这些被反射的声波在数据处理软件的处理下被解析为成千上万的单个测深点的深度值，据此绘制出水底的三维地形图。

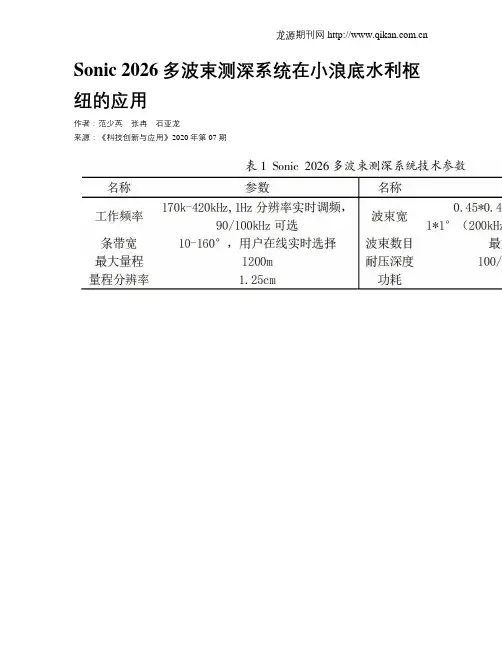

Sonic 2026多波束测深系统在小浪底水利枢纽的应用作者：范少英张冉石亚龙来源：《科技创新与应用》2020年第07期摘; 要：与传统测设技术相比，多波束测深系统具有高精度、高分辨率的优点。
将Sonic 2026多波束测深系统应用于小浪底水利枢纽近坝区的水下地形测量工作，结果发现，该系统覆盖面宽、分辨率高，且能完成对垂直壁面的扫测工作;以进水塔上孔洞的实际尺寸为基准，测量误差最大为0.33m。
关键词：Sonic 2026;多波束测深系统;小浪底水利枢纽中图分类号：P229 文献标志码：A; ; ; ; ;文章编号：2095-2945（2020）07-0177-03Abstract： The multiple-beam system has advantages in more accuracy and higher resolution compared with traditional sounding technology. Sonic 2026 multiple-beam system is applied to the underwater terrain surveys of near dam region in Xiaolangdi Hydro Project. The result shows that，the multiple-beam system has features of wide covers and high resolution， and it is capable of doing the measurement of vertical walls. The maximum measuring error is 0.33m， compared with actual sizes of holes on the intake tower wall.Keywords： Sonic 2026; multiple-beam system; Xiaolangdi Hydro Project1 概述多波束测深系统是一种高精度、高分辨率、高效率的一种水下地形测量新技术，将传统测深技术从原来的点、线扩展到面，具有覆盖范围大、精度高、速度快、记录数字化、成图自动化的优点[1-2]，在河道、水库和海洋等水下探测和地形测绘等工作中发挥着重要作用。

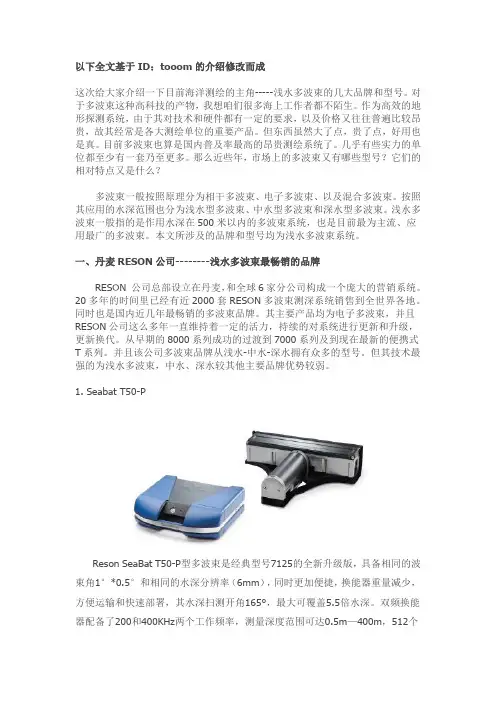

以下全文基于ID：tooom的介绍修改而成这次给大家介绍一下目前海洋测绘的主角-----浅水多波束的几大品牌和型号。
对于多波束这种高科技的产物，我想咱们很多海上工作者都不陌生。
作为高效的地形探测系统，由于其对技术和硬件都有一定的要求，以及价格又往往普遍比较昂贵，故其经常是各大测绘单位的重要产品。
但东西虽然大了点，贵了点，好用也是真。
目前多波束也算是国内普及率最高的昂贵测绘系统了。
几乎有些实力的单位都至少有一套乃至更多。
那么近些年，市场上的多波束又有哪些型号？它们的相对特点又是什么？多波束一般按照原理分为相干多波束、电子多波束、以及混合多波束。
按照其应用的水深范围也分为浅水型多波束、中水型多波束和深水型多波束。
浅水多波束一般指的是作用水深在500米以内的多波束系统，也是目前最为主流、应用最广的多波束。
本文所涉及的品牌和型号均为浅水多波束系统。
一、丹麦RESON公司--------浅水多波束最畅销的品牌RESON 公司总部设立在丹麦，和全球6家分公司构成一个庞大的营销系统。
20多年的时间里已经有近2000套RESON多波束测深系统销售到全世界各地。
同时也是国内近几年最畅销的多波束品牌。
其主要产品均为电子多波束，并且RESON公司这么多年一直维持着一定的活力，持续的对系统进行更新和升级，更新换代。
从早期的8000系列成功的过渡到7000系列及到现在最新的便携式T系列。
并且该公司多波束品牌从浅水-中水-深水拥有众多的型号。
但其技术最强的为浅水多波束，中水、深水较其他主要品牌优势较弱。
1. Seabat T50-PReson SeaBat T50-P型多波束是经典型号7125的全新升级版，具备相同的波束角1°*0.5°和相同的水深分辨率（6mm），同时更加便捷，换能器重量减少，方便运输和快速部署，其水深扫测开角165°，最大可覆盖5.5倍水深。
双频换能器配备了200和400KHz两个工作频率，测量深度范围可达0.5m—400m，512个等距波束在整条测量带上具有超高数据密度。

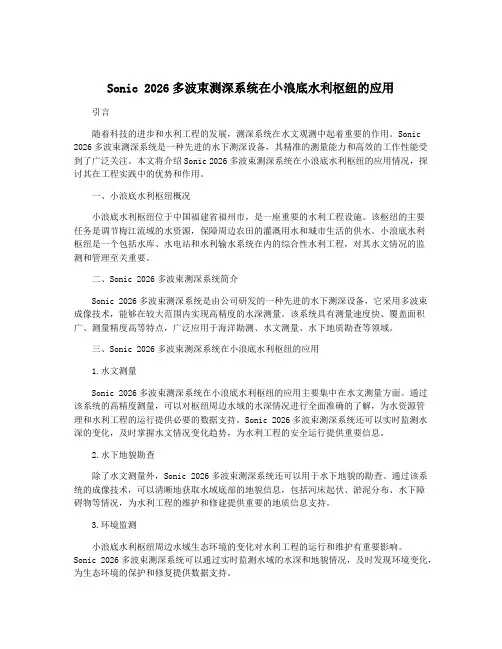

Sonic 2026多波束测深系统在小浪底水利枢纽的应用引言随着科技的进步和水利工程的发展，测深系统在水文观测中起着重要的作用。
