水泵基础知识1

水泵与泵站知识点总结（一）1．按出水方向不同，泵分为三种：受离心作用的径向流的叶轮为离心泵，受轴向提升力作用的轴向流的叶轮为轴流泵，同时受两种力作用的斜向流的叶轮为混流泵。

2．离心泵装置最常见的调节是阀调节，就是通过改变水泵出水阀门的开启度进行调节。

关小阀门，管道局部阻力增大，.管道特性曲线变陡，出水量逐渐减小。

对于出水管路安装闸阀的水泵装置来说，把闸阀关小时，在管路中增加了局部阻力，则管路特性曲线变陡，其工况点就沿着水泵的Q～H曲线向左上方移动。

闸阀关得越小，增加的阻力越大，流量就变得越小。

这种通过关小闸阀来改变水泵工况点的方法，称为节流调节或变阀调节。

3．泵是输送和提升液体的机器，它把原动机的机械能转化为被输送液体的能量，使液体获得动能和势能。

4．射流泵的工作性能一般可用下列参数表示：①流量比=被抽液体流量／工作液体流量；②压头（力）比=射流泵扬程／工作压力；③断面比=喷嘴断面／混合室断面。

5．射流泵关于吸入室的构造，应保证l值的调整范围，同时使吸水口位于喷口的后方，射流泵吸水口处被吸水的流速不能太大，务使吸入室内真空值Hs ＜7mH2O。

6．真空泵引水启动水泵时，水泵引水时间在3min之内。

7．根据出水角的大小可将叶片分为后弯式、径向式、前弯式三种。

离心泵的叶轮，大部分是后弯式叶片。

后弯式叶片的流道比较平缓，弯度小，叶槽内水力损失较小，有利于提高泵的效率。

根据出水角的大小可将叶片分为后弯式、径向式、前弯式三种。

当均小于90°时，叶片与旋转方向呈后弯式叶片；当=90°时，叶片出口是径向的；当大于90°时，叶片与旋转方向呈前弯式叶片。

8．泵是输送和提升液体的机器，它把原动机的机械能转化为被输送液体的能量，使液体获得动能或势能。

离心泵的基本构造由六部分组成，分别是叶轮、泵体、泵轴、轴承、密封环和填料函。

离心泵的主要过流部件有吸水室、叶轮和压水室。

离心泵的基本性能，通常用6个性能参数来表示：①流量Q；②扬程H；③轴功率N；④效率η；⑤转速n；⑥允许吸上真空高度Hs或汽蚀余量。

1、在暂时高压消防给水系统、常高压消防给水系统中均需设置消防泵。

消火栓给水系统与自动喷水灭火系统宜分别设置消防泵。

当与消火栓系统合用消防水泵时,系统应在报警阀前分开。

2、设置消防水泵和消防转输泵时均应设置备用泵。

备用泵的工作能力应与工作泵的工作能力一致。

自动喷水灭火系统可按“用一备一”或者“用二备一”的比例设置备用泵。

3、下列情况下可不设备用泵：(1)建造高度小于 54m 的住宅(2)室外消防给水设计流量≤25L／s 的建造。

(3)室内消防给水设计流量≤10L／s 的建造。

1、消防水泵的流量、扬程等应符合以下要求：(1)消防水泵的性能应满足消防给水系统所需流量和压力的要求。

(2)消防水泵所配驱动器的功率应满足所选水泵流量扬程性能曲线上任何一点运行所需功率的要求。

(3)当采用电动机驱动的消防水泵时,应选择电动机干式安装的消防水泵。

(4) 流量扬程性能曲线应为无驼峰、无拐点的光滑曲线,零流量时的压力不应大于设计工作压力的 140％,且宜大于设计工作压力的 12 0％。

(5)当出流量为设计流量的 150％时,其出口压力不应低于设计工作压力的 65％。

(6)泵轴的密封方式和材料应满足消防水泵在低流量时运转的要求。

(7)消防给水同一泵组的消防水泵型号宜一致,且工作泵不宜超过 3 台。

(8)多台消防水泵并联时,应校核流量叠加对消防水泵出口压力的影响。

2、消防水泵的主要材质应符合下列规定：(1)水泵外壳宜为球墨铸铁。

(2)叶轮宜为青铜或者不锈钢。

3、柴油机消防水泵应符合下列规定：(1)柴油机消防水泵应采用压缩式点火型柴油机。

(2)柴油机的额定功率应校核海拔和环境温度对柴油机功率的影响。

(3)柴油机消防水泵应具备连续工作性能,试验运行时间不应小于 2 4h。

(4)柴油机消防水泵的蓄电池应保证消防水泵随时自动启泵的要求。

(5)供油箱应根据火灾延续时间确定,有效容积应按 1.5L/KW 配置, 且不小于 50%的储量4、轴流深井泵的安装符合下列规定：轴流深井泵安装于水井时,在水泵出流量为 150％设计流量时,其最低淹没深度应是第一个水泵叶轮底部水位线以上不少于3.2m,且海拔每增加 300m,深井泵的最低淹没深度应至少增加0.3m。

第1篇一、培训目的为了提高水泵操作人员的安全意识和操作技能，预防和减少水泵事故的发生，确保水泵运行安全可靠，特举办本次水泵安全教育培训。

二、培训对象水泵操作人员、维修人员、管理人员及相关人员。

三、培训内容1. 水泵基础知识（1）水泵的分类及用途（2）水泵的结构及工作原理（3）水泵的性能参数2. 水泵安全操作规程（1）操作前的准备工作（2）启动水泵的步骤（3）运行中的注意事项（4）停泵的步骤（5）异常情况的处理3. 水泵维修与保养（1）水泵的定期检查（2）水泵的维护保养（3）水泵的故障排除4. 水泵事故案例分析（1）事故原因分析（2）事故处理措施（3）事故教训及预防措施5. 水泵安全防护措施（1）个人防护用品的使用（2）现场安全操作规程（3）应急处理措施四、培训方法1. 讲座：邀请专业讲师进行现场讲解，对水泵安全知识进行系统培训。

2. 案例分析：通过分析水泵事故案例，提高学员的安全意识和操作技能。

3. 实操演练：组织学员进行水泵操作、维修等实际操作演练，提高学员的动手能力。

4. 考试：对学员进行理论知识和实际操作考核，确保培训效果。

五、培训时间本次培训时间为2天，具体安排如下：第一天：上午：水泵基础知识、水泵安全操作规程下午：水泵维修与保养、水泵事故案例分析第二天：上午：水泵安全防护措施、实操演练下午：考试六、培训要求1. 学员应按时参加培训，认真听讲，做好笔记。

2. 学员应积极参与讨论和实操演练，提高自己的安全意识和操作技能。

3. 学员应遵守培训纪律，保持会场秩序。

4. 学员培训结束后，需参加考试，合格者方可上岗。

七、培训总结通过本次水泵安全教育培训，使学员掌握了水泵安全操作、维修、保养等方面的知识，提高了学员的安全意识和操作技能。

希望学员在今后的工作中，严格遵守安全规程，确保水泵运行安全可靠。

八、后续工作1. 建立水泵安全培训档案，记录学员培训情况。

2. 定期组织水泵安全培训，提高员工的安全意识。

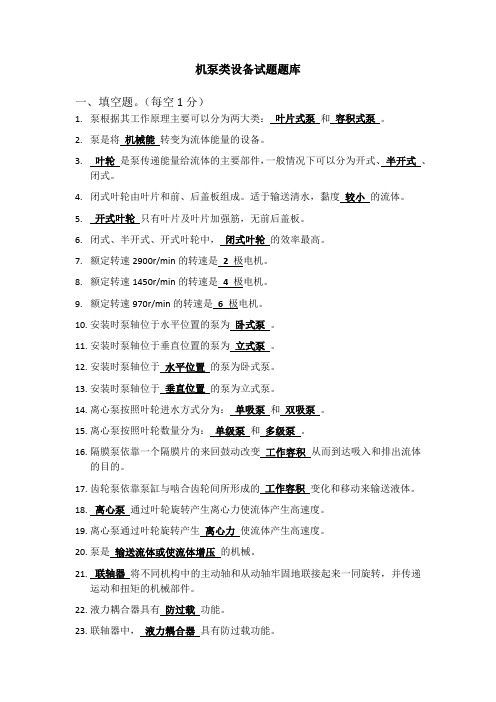

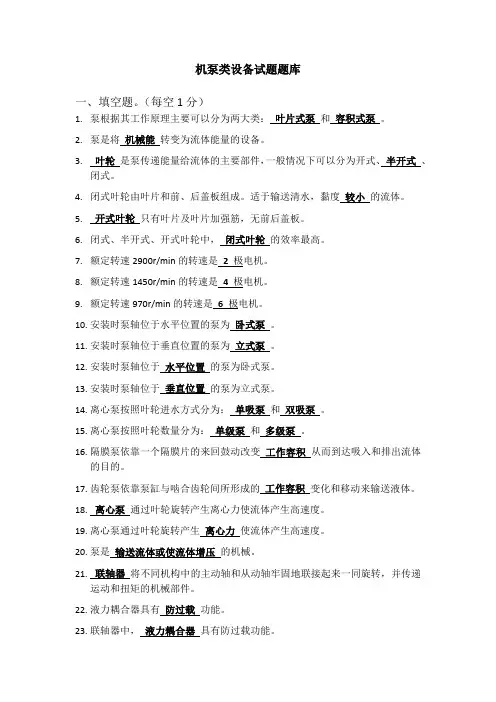

机泵类设备试题题库一、填空题。

（每空1分）1.泵根据其工作原理主要可以分为两大类：叶片式泵和容积式泵。

2.泵是将机械能转变为流体能量的设备。

3.叶轮是泵传递能量给流体的主要部件，一般情况下可以分为开式、半开式、闭式。

4.闭式叶轮由叶片和前、后盖板组成。

适于输送清水，黏度较小的流体。

5.开式叶轮只有叶片及叶片加强筋，无前后盖板。

6.闭式、半开式、开式叶轮中，闭式叶轮的效率最高。

7.额定转速2900r/min的转速是2 极电机。

8.额定转速1450r/min的转速是4 极电机。

9.额定转速970r/min的转速是6 极电机。

10.安装时泵轴位于水平位置的泵为卧式泵。

11.安装时泵轴位于垂直位置的泵为立式泵。

12.安装时泵轴位于水平位置的泵为卧式泵。

13.安装时泵轴位于垂直位置的泵为立式泵。

14.离心泵按照叶轮进水方式分为：单吸泵和双吸泵。

15.离心泵按照叶轮数量分为：单级泵和多级泵。

16.隔膜泵依靠一个隔膜片的来回鼓动改变工作容积从而到达吸入和排出流体的目的。

17.齿轮泵依靠泵缸与啮合齿轮间所形成的工作容积变化和移动来输送液体。

18.离心泵通过叶轮旋转产生离心力使流体产生高速度。

19.离心泵通过叶轮旋转产生离心力使流体产生高速度。

20.泵是输送流体或使流体增压的机械。

21.联轴器将不同机构中的主动轴和从动轴牢固地联接起来一同旋转，并传递运动和扭矩的机械部件。

22.液力耦合器具有防过载功能。

23.联轴器中，液力耦合器具有防过载功能。

24.常用的轴封主要有填料密封和机械密封两种形式。

25.启泵时，泵的出口阀门应该先关闭，待泵启动后缓慢打开出口阀门。

26.无止回阀的泵系统，停泵时应先关闭出口阀，防止液体倒灌使叶轮发生反转。

27.启泵前，应该先将泵灌满进行排气，防止产生气缚。

28.离心泵在运行过程中，一般滚动轴承的温升不超过40 ℃。

29.离心泵在运行过程中，一般滑动轴承的温升不超过30 ℃。

30.离心泵在运行过程中，一般滚动轴承的温升不超过40℃。

也有利于清水池的维修。
形式:
AB
清水池
二级泵房 分离式
池内式 6
4.1.3 加压泵站
方式: 直接串接
清水池及泵站加压方式
加压泵站
二级泵房
逆止阀
7
4.1.4循环泵站
多用在企业 一般设置热水、冷水两组水泵。
生产车间
热水泵
冷却构筑物
冷水泵
8
§4.2 水泵选择
4.2.1选泵的主要依据
流量 扬程 以及其变化规律
6kV。
25
4.３.２ 泵站中常用的变配电系统 现代都采用由电器开关厂生产的成套设备配电
屏(又称开关柜)。 设计注意点: (1)开关柜前面的过道宽度应不小于: 低压柜1.5m
，高压柜3.0m。 (2)背后检修的开关柜与墙壁的净距不宜小于0.8m
。 高、低压配电室注意: 门、架线、高度
保证: 安全、方便
12Sh—19型水泵特性曲线
四台不同型号水泵Q-H曲线 14
(2)型号整齐，互为备用 从泵站运行管理与维护检修的角变来看，如
果水泵的型号太多则不便于管理。 由第一条: 在用水量和所需的水压变化较大
的情况下，选用性能不同的水泵的台数越多， 越能适应用水量变化的要求，浪费的能量越少 。 综合以上要点: 如选用5台泵的泵站，采用1: 2: 3: 3: 3， 这样配置的水泵可应付12种工况变化。
匀供水方式, 即泵站的设计流量按最高日平均 时用水量计算 对于大城市的给水系统, 宜采取泵站分级供 水方式, 即泵站的设计流量按最高日最高时用 水量计算。
最大日用水量变化曲线 13
4.2.2 选泵要点
(1)大小兼顾，调配灵活
已知: 用水区的用水量从最大为795 m3／h到 最小为396 m3／h，逐时变化。

八年级物理水泵知识点汇总本文为八年级物理的水泵知识点汇总，主要介绍水泵的定义、分类、工作原理、性能参数等内容。

一、水泵的定义和分类水泵是利用某种原理将液体吸入，然后压送到某处的机械设备。

水泵主要分为离心式水泵和容积式水泵两种。

二、离心式水泵知识点1. 离心式水泵的结构离心式水泵主要由叶轮、泵壳、进出口管口、轴承和密封装置组成。

2. 离心式水泵的工作原理离心式水泵的工作原理是利用电机驱动叶轮高速旋转，液体在叶轮的作用下产生离心力，从而产生压力，把水推到出口管道当中，完成抽水过程。

3. 离心式水泵的性能参数离心式水泵的性能参数主要有扬程、流量、效率和轴功率等。

三、容积式水泵知识点1. 容积式水泵的结构容积式水泵由于其“抽一次、推一次”的工作原理，结构比较复杂，主要由进口截止阀、进口管、叶轮、柱塞和出口管等组成。

2. 容积式水泵的工作原理容积式水泵的工作原理是利用柱塞在运动中周期性改变工作腔的容积，产生吸水与排水的作用，实现水的运输。

3. 容积式水泵的性能参数容积式水泵的性能参数主要有流量、排压、进口压力、出口压力等。

四、常见水泵故障及解决方法1. 水泵无法启动可能原因：电源故障，电机毁坏，启动电容故障等。

解决方法：检查电源和电路，更换电机或启动电容。

2. 水泵漏水可能原因：密封圈老化，密封面磨损，松动或破裂等。

解决方法：更换密封圈或密封面，增加密封。

3. 水泵流量减少可能原因：进口管道进水不足，吸入阀门失灵，泵体渗漏，叶轮磨损等。

解决方法：增加进口流量，更换吸入阀门，修理泵体漏水部位，更换叶轮。

以上是本文针对八年级物理水泵知识点的汇总，希望对学生们的学习有所帮助。

小知识：水泵轴功率计算公式发布时间:2010-7-21 来源：河北省保定工业水泵制造有限公司编辑: 卢1)离心泵流量×扬程×9.81×介质比重÷3600÷泵效率流量单位：立方/小时，扬程单位：米P=2.73HQ/η,其中H为扬程,单位m,Q为流量,单位为m3/h,η为泵的效率.P为轴功率,单位KW. 也就是泵的轴功率P=ρgQH/1000η（kw),其中的ρ=1000Kg/m3,g=9.8比重的单位为Kg/m3,流量的单位为m3/h,扬程的单位为m,1Kg=9.8牛顿则P=比重*流量*扬程*9.8牛顿/Kg=Kg/m3*m3/h*m*9.8牛顿/Kg=9.8牛顿*m/3600秒=牛顿*m/367秒=瓦/367上面推导是单位的由来,上式是水功率的计算,轴功率再除以效率就得到了.设轴功率为Ne，电机功率为P，K为系数（效率倒数）电机功率P=Ne*K (K在Ne不同时有不同取值，见下表)Ne≤22 K=1.2522<Ne≤55 K=1.1555<Ne K=1.00(2)渣浆泵轴功率计算公式流量Q M3/H扬程H 米H2O效率n %渣浆密度A KG/M3轴功率N KWN=H*Q*A*g/(n*3600)电机功率还要考虑传动效率和安全系数。

一般直联取1，皮带取0.96，安全系数1.2(3)泵的效率及其计算公式指泵的有效功率和轴功率之比。

η=Pe/P泵的功率通常指输入功率，即原动机传到泵轴上的功率，故又称轴功率，用P表示。

有效功率即：泵的扬程和质量流量及重力加速度的乘积。

Pe=ρg QH (W) 或Pe=γQH/1000 （KW）ρ：泵输送液体的密度（kg/m3）γ：泵输送液体的重度γ=ρg （N/ m3）g：重力加速度（m/s）质量流量 Qm=ρQ (t/h 或 kg/s)(4)水泵的效率介绍什么叫泵的效率？公式如何？答：指泵的有效功率和轴功率之比。

汽蚀是水力机械的特有现象，它带来许多严重的后果。 a．汽蚀使过流部件被剥蚀破坏； b．汽蚀使泵的性能下降； c．汽蚀使泵产生噪音和振动。
4.4.2 气蚀余量及气蚀判别式
有效汽蚀余量是指液流自吸液罐(池)经吸入管路到达泵的吸入口后，Pv高出汽化压力 所富余的那部分能量头，用 表示
4.4.3 提高离心机抗气蚀性能的措施
（1） 改变工况点的三种途径
泵的运行工况点是泵特性曲线和装置特性曲线的交点，改变工况点有三种途径： a．改变泵的特性曲线； b．改变装置的特性曲线； c．同时改变泵和装置的特性曲线。
（2） 改变泵特性曲线的调节
a．转速调节 b．切割叶轮外径调节 c．改变前置导叶叶片角度调节 d．改变半开式叶轮叶片端部间隙调节 e．泵的并联或串联调节
4.1.2 泵的分类
叶片式泵(透平式泵)：离心泵 轴流泵 混流泵 旋涡泵
容积式泵
往复泵：活塞泵 柱塞泵 隔膜泵 回转泵：齿轮泵 螺杆泵 滑片泵
其他类型泵：喷射泵 水锤泵 真空泵
另外，按压力分为
低压泵（低于2MPa） 中压泵（2-6MPa） 高压泵（高于6MPa）
4.1.3 适用范围
4.2 离心泵的典型结构与工作原理
4.6.2 相似定律和比例定律
保持流动相似的工况称为相似工况。两泵在相似工况下的性能参数符合相似定律表达式。 (1)流量关系 (2)扬程关系 (3)功率关系 简化的相似定律表达式 比例定律表达式
4.6.3 比转数
(1)什么是比转数 (2)比转数的计算式 (3)气蚀比转数 (4)比转数的应用 比转数是用来判别离心泵工况的相似准数。
4.7 泵的主要零部件
4.7.1 叶轮 4.7.2 轴向力的平衡设施 4.7.3 密封装置

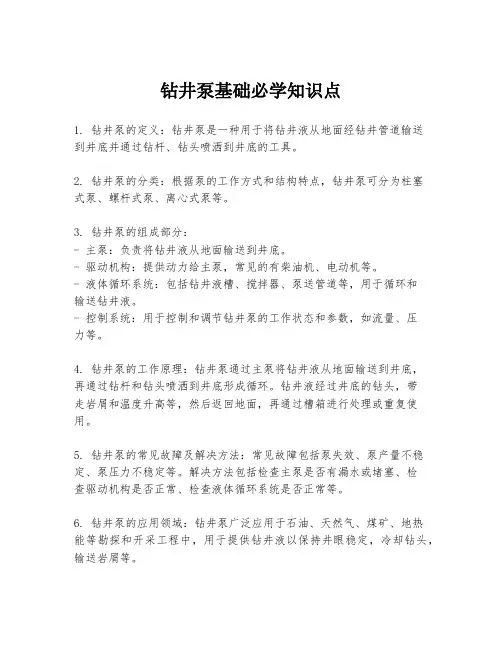

钻井泵基础必学知识点
1. 钻井泵的定义：钻井泵是一种用于将钻井液从地面经钻井管道输送
到井底并通过钻杆、钻头喷洒到井底的工具。

2. 钻井泵的分类：根据泵的工作方式和结构特点，钻井泵可分为柱塞
式泵、螺杆式泵、离心式泵等。

3. 钻井泵的组成部分：
- 主泵：负责将钻井液从地面输送到井底。

- 驱动机构：提供动力给主泵，常见的有柴油机、电动机等。

- 液体循环系统：包括钻井液槽、搅拌器、泵送管道等，用于循环和
输送钻井液。

- 控制系统：用于控制和调节钻井泵的工作状态和参数，如流量、压
力等。

4. 钻井泵的工作原理：钻井泵通过主泵将钻井液从地面输送到井底，
再通过钻杆和钻头喷洒到井底形成循环。

钻井液经过井底的钻头，带
走岩屑和温度升高等，然后返回地面，再通过槽箱进行处理或重复使用。

5. 钻井泵的常见故障及解决方法：常见故障包括泵失效、泵产量不稳定、泵压力不稳定等。

解决方法包括检查主泵是否有漏水或堵塞、检
查驱动机构是否正常、检查液体循环系统是否正常等。

6. 钻井泵的应用领域：钻井泵广泛应用于石油、天然气、煤矿、地热
能等勘探和开采工程中，用于提供钻井液以保持井眼稳定，冷却钻头，输送岩屑等。

7. 钻井泵的关键技术：关键技术包括主泵的选型和设计、驱动机构的可靠性和高效性、液体循环系统的稳定性等。

此外，对钻井泵的操作和维护也十分重要。

***************************************************************************************试题说明本套试题共包括1套试卷每题均显示答案和解析泵站运行知识考试练习题及答案1(500题)***************************************************************************************泵站运行知识考试练习题及答案11.[单选题]为避免高压变配电站遭受直击雷,引发大面积停电事故,一般可用( )来防雷。

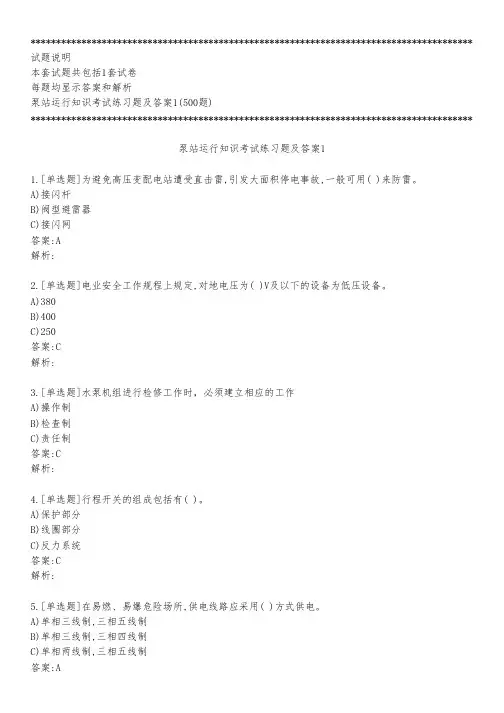

A)接闪杆B)阀型避雷器C)接闪网答案:A解析:2.[单选题]电业安全工作规程上规定,对地电压为( )V及以下的设备为低压设备。

A)380B)400C)250答案:C解析:3.[单选题]水泵机组进行检修工作时，必须建立相应的工作A)操作制B)检查制C)责任制答案:C解析:4.[单选题]行程开关的组成包括有( )。

A)保护部分B)线圈部分C)反力系统答案:C解析:5.[单选题]在易燃、易爆危险场所,供电线路应采用( )方式供电。

A)单相三线制,三相五线制B)单相三线制,三相四线制6.[单选题]指针式万用表一般可以测量交直流电压、( )电流和电阻。

A)交流B)交直流C)直流答案:C解析:7.[单选题]热继电器的保护特性与电动机过载特性贴近,是为了充分发挥电机的( )能力。

A)过载B)控制C)节流答案:A解析:8.[单选题]低压电器可归为低压配电电器和( )电器。

A)电压控制B)低压控制C)低压电动答案:B解析:9.[单选题]电流继电器使用时其吸引线圈直接或通过电流互感器( )在被控电路中。

A)并联B)串联C)串联或并联答案:B解析:10.[单选题]万能转换开关的基本结构内有( )。

A)反力系统B)触点系统C)线圈部分答案:B解析:11.[单选题]压力表的使用范围一般在它量程的1/3-2/3处,如果低于1/3则( )A)精度等级下降B)因压力过低而没指示12.[单选题]当电压为5V时,导体的电阻值为5欧,那么当电阻两端电压为2V时,电阻值为( )欧。

⑴填料密封
压盖填料型填料盒
1轴封套；2填料（盘根）；3水封管；4水封环；5压盖（格兰）
(2)机械密封
DY101型系列机械密封
112型系列机械密封
平衡型机械密封：密封介质作用于动环上有效面积小于 动、静环接触面，可用于高压 非平衡型机械密封：密封介质作用于动环上有效面积大 于或等于动、静环接触面
e a
P
b
P
6
1
P
2
g
P
d
m ( C c o s RC c o s R ) M 2 2 2 1 1 1 d t
动量矩定理：单位时间里控制面内恒定总流的动量矩变化(流 出液体的动量矩与流入液体的动量矩之矢量差)等于作用于该 控制面内所有液体质点的外力矩之和。
P
3
f b
P
静压能。
3)泵壳顶上设有充水和放气的螺孔，以便在泵起动前用来 充水及排走泵壳内的空气。在泵壳的底部设有放水螺孔， 以便在泵停车检修时用来放空积水
4、泵座： 1）泵座上有与底板或基础固定用的法兰孔。 2）泵壳顶上设有充水和放气的螺孔，以便在泵起动前充水及排 走泵壳内的空气。
3）在泵吸水和压水锥管的法兰上，开设有安装真空表和压力表
泵用机械密封主要泄漏点： （l）轴套与轴间的密封； （2）动环与轴套间的密封； （3）动、静环间密封； （4）对静环与静环座间的密封； （5）密封端盖与泵体间的密封。
6、减漏环(承磨环)
为什么要装减漏环？（减漏环作用） 减漏环位置：叶轮吸入口的外圆与泵壳内壁的接缝处
（a）单环型；（b）双环型；（c）双环迷宫型 1、泵壳；2、镶在泵壳上的减漏环；3、叶轮；4、镶在叶轮上的减漏环
单级单吸卧式离心泵

技术文章1.OD DD隔膜计量泵常见问题及解决办法2.泵的基础知识大全3.计量泵应用过程中的问题如何处理4.计量泵选型参考5.计量泵配件基本知识6.如何更换计量泵的隔膜？7.PH,什么是PH8.常用的标准pH缓冲溶液9.ORP,什么是ORP11.电极基本原理12.pH测量的基本原理13.pH电极与ORP电极的选型14、酸碱度氧化还原电极的校正15、控制器范围设定1.OD DD隔膜计量泵常见问题及解决办法●打不出药水，出现该问题的原因有：A、过滤器与进药的管子堵塞。

解决办法：清洗即可。

B、进药口与出药口的球阀由于异物堵住。

解决办法：清洗即可。

C、进药口与出药口的球阀封闭性不好，漏气。

解决办法：将球阀用力旋几下，使之与底座紧密结合。

D、进出药口的密封圈松动或脱落。

解决办法：检查时须小心上下共有4个。

E、膜片破损。

解决办法：换掉，重新安装。

F、连杆组卡死。

解决办法：一种是维修，把连杆组零部件拆开，生锈的部位用锉刀磨平再加上润滑油即可；二是换新的连杆组。

G、马达烧掉。

解决办法：换掉。

H、调整凸轮被调到“0”的位置，流量为零也打不出药水。

解决办法：将调整凸轮调整使其刻度不为0。

●流量达不到规定要求。

出现该问题的原因有：I、产品在出厂时流量为最大（“10”的位置），调整凸轮被人调整过导致流量变小。

J、进出药口的球阀有被异物堵塞导致流量变小（比较微小的异物）。

解决方法：清洗即可。

K、所打药水的浓度，因我公司产品在厂内测试以清水为准，所以会有微小误差。

L、过滤器与进药的管子堵塞（比较微小的异物）。

解决方法：清洗即可。

以上出现的问题在保质期内不是人为因素引起的由本公司保修（保质期1年）2.泵的基础知识大全●什么是泵？泵是输送液体或使液体增压的机械。

它将原动机的机械能或其他外部能量传送给液体，使液体能量增加。

泵主要用来输送水、油、酸碱液、乳化液、悬乳液和液态金属等液体，也可输送液、气混合物及含悬浮固体物的液体。

泵通常可按工作原理分为容积式泵、动力式泵和其他类型泵三类。

给排水工程——基础知识建筑给排水系统的组成分类繁多，我们着重捋一捋室内给排水系统常见的6种给水方式和3种排水方式。

一、室内给水系统室内给水系统的6种方式：1、直接给水方式2、设水泵给水方式3、气压给水方式4、设水泵和水箱给水方式5、分区给水方式6、设水箱给水方式二、室内排水系统室内排水系统的3种方式：建筑内部污废水排水管道系统按排水立管和通气立管的设置情况分为：1、单立管排水系统2、双立管排水系统3、三立管排水系统二、管材篇给排水工程种用到的管材种类繁多，本文总结常用的16种管材，全面介绍。

1硬聚氯乙烯（PVC-U）管PVC-U管道是以卫生级聚氯乙烯(PVC)树脂为主要原料，加入适量的稳定剂、润滑剂、填充剂、增色剂等经塑料挤出机挤出成型和注塑机注塑成型，通过冷却、固化、定型、检验、包装等工序以完成管材、管件的生产。

PVC-U管道的优点：重量轻、耐腐蚀、水流阻力小、节约能源、安装迅捷、造价低。

应用范围：城镇自来水输水供水工程、建筑内外供水工程、工矿企业供水工程、地埋消防供水工程、农田水利输水灌溉工程、园林园艺绿化供水工程、水产养殖业供水排水工程等。

2无规共聚聚丙烯（PP-R）给水管PP-R管又叫三型聚丙烯管，采用无规共聚聚丙烯经挤出成为管材，注塑成为管件。

是欧洲90年代初开发应用的新型塑料管道产品。

PP-R是80年代末，采用气相共聚工艺使5%左右PE在PP的分子链中随机地均匀聚合（无规共聚）而成为新一代管道材料。

它具有较好的抗冲击性能和长期蠕变性能。

PPR管优点：价格适中、性能稳定，耐热保温，耐腐蚀，内壁光滑不结垢、管道系统安全可靠，并不渗透，使用年限可达50年。

号称永不结垢、永不生锈、永不渗漏、绿色高级给水材料。

PPR管缺点：施工技术要求高，需采用专用工具及专业人士进行施工，方能确保系统安全。

PPR管材应用领域：1、建筑物的冷热水系统，包括集中供热系统；2、建筑物内的采暖系统、包括地板、壁板及辐射采暖系统；3、可直接饮用的纯净水供水系统；4、中央(集中)空调系统；5、输送或排放化学介质等工业用管道系统。

第一篇船用泵和空气压缩机选择题船用泵基础知识1. 下列泵中属于容积式泵的是 _________ 。

A •往复泵B.旋涡泵C.喷射泵D.离丿心泵答案：A4.下列泵中不属于回转式容积式泵的是 _____________A .水环泵B.齿轮泵C.螺杆泵D.旋涡泵答案：D9. ____________________________ 船上较常见的汽轮机泵是 _______________________ 。

A .主海水泵B.压载泵C.货油泵D.应急消防泵答案：C10. ___________________________ 船上较常见的柴油机泵是 _______________________ 。

A .主海水泵B.压载泵C.货油泵D.应急消防泵答案：D11.泵的扬程是指泵 ___________ 。

A.吸上高度B.排送高度C. A 和BD.所排送液体在排口和吸口的能头差答案：D13. 泵的扬程大，不一定________ 就大。

A .克服吸、排管路阻力的能力B.能吸上液体的高度C.能克服的吸、排液面压差D.能排送液体的高度答案：B16.泵在系统中的工作扬程与 ____________ 无直接关系A .额定扬程B.排出液面压力C.泵的流量D.吸入液面真空度答案：A某水泵运行时进口压力为0.05 MPa,排出口压力为0.25 MPa,则水泵的扬程约18.为 __________ （设1 MPa~ 100 m水柱高）。

A．20 mB．25 mC．30 mD．35 m 答案：A19.锅炉汽压为0.5 MPa （〜51 m水柱高），其中水位距热水井液面高为2 m,锅炉给水泵的管路阻力以泵静扬程10%计，其工作扬程约为 _____________________ 。

A．2 mB．51 mC．53 mD．58.3 m 答案：D20.某水泵吸、排管径和压力表高度相同，工作时吸入压力为-0.05 MPa,排出压力为0.55 MPa,其工作扬程约为 ____________ （设1 MPa~ 100 m水柱高）。

一、填空题1、叶片式泵按其比转速从小到大,可分为_离心_泵、_混流_泵、_轴流_泵。

2、离心泵的设计工况点是_效率_最高点。

3、离心泵的极限工况点是_流量_最大点。

4、水泵的效率是水泵的_有效_功率与_轴_功率的比值。

5、运转中的水泵装置,其总扬程约等于_真空表_与_压力表_的读数〔折算为mH2O〕之和。

6、工况相似的水泵，它们必备的条件是_几何_相似和_运动_相似。

7、相似工况抛物线上各点的_效率_都是相等的。

8、ns的数值可反映出水泵的_叶轮_形状和_特性曲线_的形状。

9、选泵的主要依据是：所需要的_流量_、_扬程_以及其_变化规律_。

10、对吸水管路的要求是：_不漏气_、_不积气_、_不吸气_。

11、离心泵的主要零件中，转动的有_叶轮_ 、_泵轴_；固定不动的有_泵壳_ 、_泵座_；转动的与不动的交接处有_轴封装置_、_减漏环_ 、_轴承座_ 等。

12、水泵的扬程与叶轮的_外径_和_转速_成正比。

13、水泵叶轮的相似定律是基于_几何_相似和_运动_相似的根底上的。

14、水泵站按在给水系统中作用的不同，可分为：_取水_泵站、送水_泵站、加压泵站和循环泵站。

15、噪音防止的措施有吸音主要用某种材料吸收，还有_消音_用于单体机组，以及_隔音、隔振。

16、叶片式水泵是靠装有叶片的_叶轮_高速旋转而提升液体的。

17、往复泵的使用范围侧重于_高_扬程、_低_流量。

18、_单吸_吸式离心泵,由于叶轮缺乏_对称_性,导致水泵工作时出现推向入口的轴向力。

19、允许吸上真空高度是指水泵在标准状况下运转时,水泵所允许的_最大吸上_的真空高度值，一般常用它来反映离心泵的吸水性能。

20、离心泵必须_闭_闸启动；轴流泵必须_开_闸启动。

21、活塞泵必须_开_闸启动,它_有_自吸能力。

22、电力负荷等级,是根据用电设备对供电_可靠性_的要求决定的,它分为_三_级。

23、交流电动机调速,较好的方案是_变极调速_调速和_变频调速_调速。

水泵原理动画
水泵是一种常见的机械设备，它的主要作用是将液体从一个地方输送到另一个
地方。

水泵的原理虽然看似简单，但其中包含了许多复杂的物理原理和机械结构。

为了更好地理解水泵的工作原理，我们可以通过动画的形式来展现，让观众可以直观地了解水泵的工作过程。

首先，让我们来看一下水泵的结构。

水泵通常由电机、泵体、叶轮、轴承和密
封件等部件组成。

电机通过轴承连接到泵体，泵体内部装有叶轮，当电机启动时，叶轮开始旋转，从而产生吸力和压力，实现液体的输送。

接下来，让我们通过动画来展示水泵的工作原理。

首先，当电机启动时，叶轮
开始旋转，产生了一个低压区域。

在这个低压区域内，液体开始被吸入到水泵内部。

随着叶轮的不断旋转，液体被推向泵体的出口，同时增加了液体的压力。

最终，液体被输送到目标地点，完成了整个输送过程。

在动画中，我们可以清晰地看到液体在水泵内部的流动过程，以及叶轮旋转时
产生的吸力和压力变化。

通过这种直观的展示方式，观众可以更加深入地理解水泵的工作原理，从而更好地掌握水泵的使用方法和维护技巧。

除此之外，动画还可以展示水泵在不同工况下的工作状态，比如在不同流量和
扬程下的性能表现。

通过动画的形式，观众可以清晰地了解水泵在实际工作中的应用场景和工作特点，从而更好地选择和使用适合的水泵设备。

总的来说，水泵原理动画可以通过直观的展示方式帮助观众更好地理解水泵的
工作原理和工作过程，从而提高水泵的使用效率和安全性。

希望通过这样的动画展示，能够为广大用户提供更好的学习和参考体验。

❖ （4）叶轮须作平衡试验。
❖ 课堂总结： ❖ 1.掌握叶轮的作用和结构，闭式叶轮、半开式叶轮、
开式叶轮的适用场合。 ❖ 2.了解单吸叶轮和双吸叶轮的区别、叶轮的材料以
及要求。 ❖ 课后作业： ❖ 离心泵的叶轮形式有几种？各适用于什么介质？
基本结构
7—填料压盖； 8—填料环；9—填料； 10—悬架轴承部件
离心泵的基本构造及工作原理
图1.2 单级双吸卧式离心泵剖面图 1—泵体； 2—泵盖； 3—泵轴； 4—叶轮； 5—叶轮上减漏环；
6—泵壳上减漏环； 7—水封管；8—充水孔； 9—油孔； 10—双列滚珠轴承； 11—键； 12—填料套； 13—填料环； 14—填料；
和半开式叶轮三种形式。 ❖ A.闭式叶轮:两侧都有盖板的叶轮，如图1.3（a）
所示。这种叶轮应用最广，抽送清水的离心泵， 多采用装有6～12个叶片的闭式叶轮，它具有较 高的扬程和效率。 ❖ B.开式叶轮：只有叶片没有盖板的叶轮，如图 1.3（b）所示。 ❖ C.半开式叶轮：只有后盖板没有前盖板的叶轮， 如图1.3（c）所示。在抽送含有悬浮物的污水时， 为了避免堵塞，离心泵常采用开式或半开式叶轮， 这种叶轮叶片少，一般仅为2～5片，但水泵效率 较低。ຫໍສະໝຸດ 图1.3（a）（b）（c）
❖ （2）按叶轮的吸液方式不同可分为：单吸式 叶轮和双吸式叶轮两种。
❖ A.单吸式叶轮：单侧吸液，叶轮的前盖板与 后盖板呈不对称状，如图1.4所示，泵内产生 的轴向力方向指向进水侧，单级单吸离心泵 才采用这种叶轮型式。
❖ B.双吸式叶轮：两侧进液，叶轮盖板呈对称 状，如图1.5所示，相当于两个背靠背的单吸 式叶轮装在同一根转轴上并联工作。由于双 侧进水，轴向推力基本上可以相互抵消，双 吸离心泵采用双吸式叶轮。
