沟槽开挖施工方案沟槽开挖是指在施工现场根据设计要求，对地面进行开挖，以便于埋设管线、电缆、通讯线等工程设施的施工。
沟槽开挖的施工方案需要全面考虑安全、质量、进度等因素，下面是一个关于沟槽开挖的施工方案的范例，供参考。
一、工程概况本工程位于XX地区，总长度为XX米，平均开挖深度为XX 米，开挖宽度为XX米。
根据设计要求，需开挖沟槽埋设管线、电缆等工程设施。
二、施工前准备1. 结合设计图纸，对施工现场进行勘察，并标明开挖范围；2. 清理施工现场，将现场内的杂物、垃圾清理干净；3. 按照施工现场要求，设置施工标志，确保安全。
三、施工方法及步骤1. 根据设计要求，制定开挖方案，确定沟槽的开挖深度和宽度；2. 使用挖掘机或手工工具，进行沟槽开挖。
首先进行地表土的开挖，然后逐层向下开挖，保证沟槽边坡的稳定；3. 清理沟槽内的泥土、碎石等杂物，确保沟槽底部清洁；4. 按照设计要求，进行沟槽的整形处理，保证沟槽底部平整、边坡良好；5. 检查开挖质量，确保符合设计要求，没有明显的缺陷和问题；6. 进行土方回填，将开挖出的土方进行回填，确保地表恢复平整。
四、安全措施1. 施工人员必须佩戴安全帽、工作服等个人防护用品；2. 施工现场应设置警示标志，提醒周围人员注意施工；3. 发现地下管线、电缆等工程设施时，及时与相关单位联系，并进行调整施工方案；4. 挖掘机操作人员必须持有有效的操作证件，操作时要严格按照操作规程进行；5. 开挖过程中，注意边坡的稳定和地面的塌方风险，采取相应的措施保证施工安全。
总之，沟槽开挖是一个涉及安全、质量、进度等多方面因素的施工工序，需要科学合理地制定施工方案，并严格按照方案进行施工，以确保工程的质量和安全。
以上仅为一个施工方案的范例，实际施工中应根据具体情况进行调整和完善。
沟槽开挖施工方案1、沟槽开挖前认真组织人员学习图纸，进行调查研究，充分了解挖槽段的土质，地下水位、地下结构物，沟槽附近地上结构物及施工环境等情况，拟选用反铲挖掘机，制定必要的安全措施，确保施工质量及安全。
2、挖槽断面应按底宽、挖深、槽深、各层边坡、层间留台宽度与相邻构筑物关系及排管方式等因素确定。
挖槽断面应符合管道结构施工方便、保证质量和安全，以少挖方、少占地为宜。
3、采用人工配合反铲挖掘机挖槽，挖槽前，现场施工员向司机及土方工详细交底沟槽的断面，开挖的次序、。
在开挖过程中由管理人员在现场指挥并经常检查沟槽的槽底高程和宽度，防止超挖及亏挖。
4、沟槽挖土的边坡系数根据土质及挖深暂定1：0.75，遇到边坡土质为液塑性较差地段，可适当将其边坡加大至1：1，保证开挖稳定。
由于沟槽开挖深度<2.5M，采用一次性放坡开挖，开挖中如发现土质松软地段，立即采用木板、支架、方木进行全断面支护，沟槽上下均设安全员，及时观测沟槽，发现和排除各种险情。
5、基槽的直立壁和边坡，在开挖过程和敞露期间应防止塌陷，必要时应加应保护。
在挖方边坡上侧堆土或材料以及移动施工机械时，应与挖方边坡保持2米以上距离，以保证边坡和直立壁的稳定，堆土或材料堆放高度应不大于2.5m.沟槽开挖断面图6、为确保沟槽底土壤结构不被扰动和破坏，在机械开挖时应留10cm左右一层不挖，待人工清除。
人工清挖槽底，应认真控制槽底高程和宽度，并注意不使槽底土壤结构遭受拢动和破坏。
7、在雨季施工，应尺量缩短开槽长度，并做好防排水措施，如果雨水泡槽以后，要尽快采取措施，抽排雨水，清除淤泥，用砂石料回填湿槽，达到稳定即可，不宜铺垫过厚，造成基础沉陷不均匀。
深槽不宜被积水泡槽太久，否则极易造成塌方，危急其它。
基槽底部的开挖宽度，除基础底部的宽度外，应根据施工需要增加工作面、排水设施和支撑结构宽度。
8、深基坑或雨季施工的浅沟槽的边坡开挖以后，必须采取护坡措施，以免边坡坍塌或滑移。

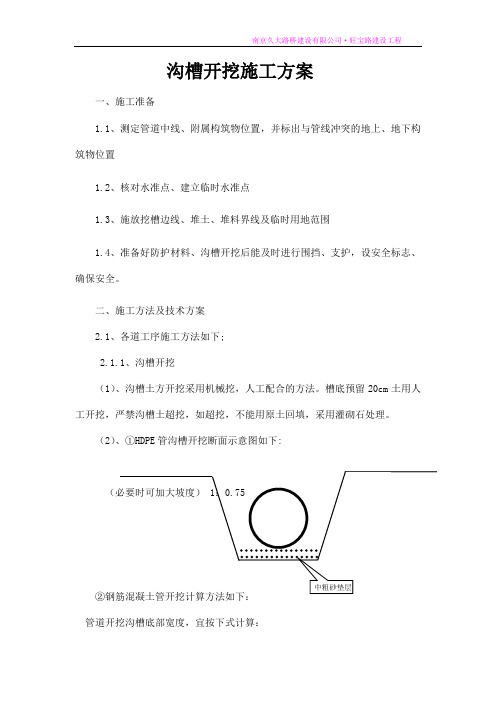

沟槽开挖施工方案一、施工准备1.1、测定管道中线、附属构筑物位置，并标出与管线冲突的地上、地下构筑物位置1.2、核对水准点、建立临时水准点1.3、施放挖槽边线、堆土、堆料界线及临时用地范围1.4、准备好防护材料、沟槽开挖后能及时进行围挡、支护，设安全标志、确保安全。
二、施工方法及技术方案2.1、各道工序施工方法如下;2.1.1、沟槽开挖（1）、沟槽土方开挖采用机械挖，人工配合的方法。
槽底预留20cm土用人工开挖，严禁沟槽土超挖，如超挖，不能用原土回填，采用灌砌石处理。
（2）、①HDPE管沟槽开挖断面示意图如下:管道开挖沟槽底部宽度，宜按下式计算：B=D1+2（b1+b2+b3）式中B------管道沟槽底部的开挖宽度（㎜）D1-------管道结构的外缘宽度（㎜）b1-----管道一侧的工作面宽度（㎜）b2-----管道每一侧支撑的厚度可取150-250（㎜）b3------现浇混凝土或钢筋混凝土管每一侧模板的厚度（㎜）（3）、沟槽边坡根据各分段的土质、管道埋深情况分别采用不同的坡度和支撑方法，确保边坡稳定，避免塌方。
（4）、沟槽开挖的土方一律根据土质情况或利用或挖弃。
（5）、如遇地下古墓文物，要立即暂停施工，积极保护并迅速报监理和甲方及文物部门等待处理。
（6）、工艺流程图如下：沟槽开挖施工工艺流程图（7）质量检查与验收①严禁扰动槽底土壤，严禁超挖，如超挖严禁用土回填②槽底不得受水浸泡③各种技术参数符合下表规定三、沟槽开挖安全保障措施：1、当沟槽挖深较大时，应合理确定分层开挖的深度：①机械挖槽时，沟槽分层的深度应按照机械性能确定②有人工配合开挖沟槽时，槽深超过3米应分层开挖，每层深度不宜超过2米。
2、沟槽每侧临时堆土或施加其他荷载时，应符合下列规定：①不得影响各种管线和其他设施的安全②不得掩埋电缆、消火栓、测量标志③有人工挖沟槽时，堆土不得超过1.5米且距离槽口边缘不宜小于0.8米。
四、沟槽排水与支撑1、沟槽排水措施：①施工排水系统排出的水，应输送至抽水影响半径范围以外，不得影响交通且不破坏道路、农田、河岸。
沟槽开挖施工方案一、施工前准备1.1 现场勘察在开始之前，先得把现场勘察搞定。
大家要仔细看看周围的环境，了解土壤的类型。
土质好坏直接影响施工的顺利程度。
我们得留意地下管线，像水管、电缆这些。
别小看了它们，碰上了可就麻烦了。
多准备几份图纸，心里有数，才能更稳妥。
1.2 工具与材料准备再来，工具和材料要齐全。
挖掘机、铲车、打桩机这些大块头儿可不能少。
再加上必要的安全设施，比如围挡、警示标志，确保工地的安全。
还得提前备好支撑材料，防止土体滑坡。
这一切准备好了，心里也能踏实点。
二、开挖施工步骤2.1 确定开挖范围好了，进入正题。
首先，咱们得确定开挖的范围，标记清楚，不要搞错了。
这个步骤可是关键，毕竟你开错了地方，后果可就严重。
用线桩把界限画出来，大家一目了然，心里也有底。
2.2 实施开挖接下来就是开挖啦。
机器启动的瞬间，震耳欲聋，心里也随之热血沸腾。
看着一铲铲土层被挖起，感觉真是爽快。
不过，大家得注意控制挖掘深度，别一下子挖太深，慢慢来，稳中求胜。
特别是遇到硬土层的时候，得加倍小心。
2.3 排水措施别忘了排水措施。
雨天施工可得当心，土坑里积水可不是小事。
可以临时搭建排水沟，确保水流畅通，避免影响施工进度。
设备进场前，也要清理好排水系统，确保一切顺利进行。
三、施工安全管理3.1 安全培训安全第一，大家一定要重视。
在施工前，得进行一次全面的安全培训。
让每个人都了解施工中的潜在风险，如何正确使用设备。
这可是保障工人安全的重要一环，得认真对待。
3.2 应急预案再说应急预案，真到关键时刻，这个可得用得上。
准备好突发事件的处理方案，比如意外事故、设备故障等，确保大家都能冷静应对。
平时多做演练，遇到问题也能从容应对。
四、施工后的清理与总结4.1 工地清理施工结束，咱们可不能大意。
工地得彻底清理，不能留下任何隐患。
把所有的工具、材料都归整好，现场打扫得干干净净，给后续的工作留个好印象。
4.2 总结经验最后，得总结一下经验教训。
沟槽开挖施工方案一、施工前准备在进行沟槽开挖施工前，必须进行全面的准备工作，包括但不限于以下内容：1. 施工图纸的准备：根据设计要求，绘制出详细的施工图纸，包括沟槽的位置、尺寸、深度等信息，并与相关部门进行确认和审核。
2. 施工区域的标示：在施工区域的周围进行明确的标示，标明施工区域边界和禁止入内的警示标志。
3. 设备和材料的准备：根据施工需求，准备好必要的设备和材料，包括挖掘机、铲车、铁锹、木板等，以及施工过程中可能用到的管道、电缆等。
4. 安全措施的制定：制定详细的施工安全措施，包括但不限于施工人员的安全培训、穿戴个人防护装备、确保施工现场的通风和照明等。
二、施工步骤和注意事项1. 根据设计图纸，确定沟槽的位置和尺寸，进行标线。
2. 使用挖掘机或铲车进行土方开挖，确保沟槽的深度符合设计要求。
3. 在施工过程中，要时刻检查土方开挖的质量，保证沟槽的平整度和坡度。
4. 在施工过程中，要根据需要设置支撑和防护措施，防止土方坍塌造成意外伤害。
可以使用木板、支架等进行支撑，确保施工的安全进行。
5. 施工过程中，要随时清理施工现场的杂物和泥土，保持施工现场的整洁和通畅。
6. 如果施工过程中遇到水位高或存在地下水问题，要采取相应的排水措施，保证施工现场的干燥。
7. 施工完成后，要进行验收和检查，确保沟槽符合设计要求，并进行必要的修整和整改。
三、质量控制1. 在施工过程中，要严格按照设计要求进行施工，保证沟槽的尺寸、深度等符合要求。
2. 施工过程中要加强对土方开挖质量的控制，深度要均匀一致，坡度要符合设计要求。
3. 防止施工中土方塌方的情况发生，及时采取相应的支撑和措施。
4. 施工完成后，要进行验收和检查，确保沟槽的质量符合要求。
5. 施工过程中和施工完成后，要做好相关记录和档案的整理和归档工作。
四、安全防护措施1. 施工人员必须经过相应的岗前培训，了解沟槽开挖施工的安全要求和操作规程。
2. 施工人员必须佩戴个人防护装备，包括安全帽、安全鞋、手套等。
第1篇一、工程概况1. 工程名称：某道路及配套基础设施工程2. 工程地点：某市某区某道路3. 工程规模：道路全长1000米，道路红线宽度30米，双向四车道。
4. 施工单位：某施工单位5. 施工期限：自2023年3月1日至2023年12月31日。
二、施工准备1. 技术准备（1）熟悉图纸，明确施工要求，掌握施工工艺。
（2）组织施工人员学习施工方案，确保施工人员掌握施工技术要求。
（3）对施工人员进行岗前培训，提高施工技能。
2. 材料准备（1）根据工程需求，提前采购水泥、砂石、钢筋等原材料。
（2）确保材料质量符合国家相关标准。
（3）对进场材料进行验收，做好材料台账。
3. 机械设备准备（1）根据施工需要，配置挖掘机、装载机、运输车辆等机械设备。
（2）对机械设备进行检查、保养，确保设备性能良好。
（3）制定机械设备操作规程，加强设备管理。
4. 人员准备（1）组织施工队伍，明确各工种人员配置。
（2）选拔责任心强、技术过硬的施工人员担任关键岗位。
（3）制定人员培训计划，提高施工人员素质。
三、施工工艺及方法1. 沟槽开挖施工流程（1）测量放线：根据设计图纸，确定沟槽开挖位置，进行测量放线。
（2）土方开挖：采用挖掘机进行土方开挖，按照设计深度和宽度进行开挖。
（3）边坡处理：对开挖后的边坡进行修整，确保边坡稳定。
（4）排水：在沟槽两侧设置排水沟，及时排除雨水。
（5）基础处理：对沟槽底部进行平整，确保基础质量。
（6）铺设管道：按照设计要求，铺设给水、排水、电力等管道。
（7）回填：对沟槽进行回填，确保回填质量。
2. 施工方法（1）土方开挖：采用挖掘机进行土方开挖，挖掘过程中注意保护地下管线。
（2）边坡处理：边坡采用人工修整，确保边坡坡度满足设计要求。
（3）排水：在沟槽两侧设置排水沟，排水沟采用混凝土浇筑，排水沟底部设置集水井。
（4）基础处理：沟槽底部采用压实机进行压实，确保基础质量。
（5）管道铺设：按照设计要求，进行管道铺设，确保管道接口严密，无渗漏。
沟槽开挖施工方案1. 简介本文档旨在提供一个关于沟槽开挖的施工方案，包括施工前的准备工作、施工过程中的注意事项以及施工后的整理工作。
沟槽开挖是建筑施工中常见的一项工作，用于安装管道、电缆等地下设施。
2. 施工前准备工作在开始沟槽开挖之前，需要做以下准备工作：2.1 确定施工区域根据设计图纸或工程要求，确定需要开挖沟槽的具体位置和尺寸。
使用测量工具测量施工区域的长度、宽度和深度，并进行标记。
2.2 确定工作队伍和设备根据沟槽开挖的规模和施工时间安排，确定需要的工作队伍和所需的施工设备。
保证工作队伍具有相应的资质和经验，设备在良好工作状态下。
2.3 制定施工计划根据工程要求和实际情况，制定详细的施工计划，包括施工时间安排、施工步骤、资源需求等。
确保施工过程合理、高效。
2.4 安全防护措施在施工前确保施工区域周边的安全，设置警示标志并进行围挡。
对施工人员进行安全培训，提供必要的防护装备，确保施工过程中的安全。
3. 施工过程中的注意事项在进行沟槽开挖的过程中，需要注意以下事项：3.1 土质分析在开始开挖之前，对施工区域的土质进行分析，了解土壤的性质和稳定性，以便采取合适的开挖方式和支护措施。
3.2 开挖方式根据实际情况选择合适的开挖方式，常见的包括手工开挖、机械开挖和爆破开挖。
机械开挖可以提高施工效率，但需要注意避免损坏地下设施。
3.3 支护措施根据土质和开挖深度，选择适当的支护措施，例如使用支撑架、支模等。
确保支护设施的稳固和安全。
3.4 检查管道和电缆在开挖过程中，需要不断检查已埋设的管道和电缆是否受到影响或损坏。
如有需要，需要及时采取措施修复或更换。
3.5 施工现场管理保持施工现场的整洁，清除施工区域内的杂物和碎石。
及时清理施工现场，减少对周围环境的影响。
4. 施工后的整理工作4.1 回填和压实土壤在完成沟槽开挖后，需要进行土壤回填和压实工作，确保施工区域的稳定和平整。
选择合适的土壤进行回填，并采取适当的压实措施。
沟槽开挖施工方案施工方案一、施工前准备工作1. 确定开挖区域：根据项目设计图纸确定需要开挖的沟槽区域，并将施工现场清理干净。
2. 制定施工计划：根据项目进度要求和施工条件，制定详细的施工计划，包括开挖进度、作业时间、施工人员配备等。
3. 准备施工设备：根据开挖深度和土质情况，选择合适的挖掘机和辅助工具，确保施工设备的良好工作状态。
4. 安全措施：制定安全生产计划，包括安全警示标识的设置、施工现场的防护措施、人员的安全培训等。
二、开挖工程施工1. 确定开挖起点与终点：根据设计图纸确定沟槽的起点和终点，标明挖槽的长度和宽度。
2. 挖掘基础层：使用挖掘机开始挖掘，逐层挖掘，先挖掘表层土壤，再逐渐向下挖掘基础层。
挖掘时需注意土方的坡度控制，确保坡度符合工程要求。
3. 加强土方支护：根据土壤情况，采取相应的土方支护措施，如使用钢板桩、挤土墙等，确保施工安全。
4. 清理挖掘物：及时清理挖掘出的土方、石块和其他废弃物，确保施工现场整洁。
5. 定期检查：在施工过程中，定期进行沟槽的质量检查，确保开挖深度和横向尺寸符合设计要求。
6. 加强安全管理：施工过程中，要对挖掘机进行定期检查和维护，操作人员要有相关证书并按照操作规范进行作业。
三、施工结束工作1. 施工记录：对施工过程进行详细记录，包括施工进度、施工质量、施工人员等情况。
2. 整理施工现场：清理施工现场的杂物、废弃物等，并进行现场的清理消毒工作。
3. 施工资料整理：整理施工过程中所使用的文件、图纸等资料，确保施工记录齐全。
4. 客户验收：邀请项目相关人员进行沟槽开挖完成验收，确认施工质量符合要求。
5. 安全交底：对整个施工过程中的安全问题进行交底，告知使用单位安全注意事项以及维护保养等事项。
四、总结与优化1. 进行施工总结：对施工过程中出现的问题进行总结，分析原因，提出改进措施。
2. 优化施工方案：根据总结的施工经验和反馈意见，优化施工方案，提高施工效率和质量。
沟槽开挖专项施工方案沟槽开挖专项施工方案一、施工内容1. 这个方案是针对沟槽开挖的施工，包括沟槽的定位、开挖、清理和测量等工作。
二、施工前准备1. 根据设计要求和标示，确定沟槽的位置和尺寸，并在地面上进行标注。
2. 准备好所需的工具和设备，包括挖掘机、推土机、清理车辆、测量工具等。
3. 确保施工现场的安全，设置好警示标识和安全防护措施。
三、施工步骤1. 开始施工前，需要将施工现场清理干净，包括清除杂物和垃圾等。
2. 使用挖掘机进行沟槽的开挖工作，根据设计要求和标高，控制挖掘深度和宽度。
3. 在挖掘过程中，注意保护周边设施和管线，避免损坏。
4. 开挖完成后，使用清理车辆进行沟槽内的杂物和泥土的清理工作，确保沟槽干净。
5. 进行沟槽的测量工作，确保尺寸和位置符合设计要求。
6. 检查施工质量，确保沟槽的开挖工作符合规范要求。
四、施工注意事项1. 施工期间要确保施工现场的安全，设置好警示标识和安全防护措施。
2. 开挖过程中要注意保护周边设施和管线，避免损坏。
3. 挖掘机的操作要熟练，严格按照设计要求和标高进行操作。
4. 沟槽开挖后要及时清理，以确保沟槽干净。
5. 施工完成后要进行质量检查，确保沟槽的开挖工作符合规范要求。
五、施工总结1. 沟槽开挖是土木工程中常见的施工任务，施工前准备和施工过程的注意事项都是确保施工质量和安全的关键。
2. 在施工过程中，要严格按照设计要求和标高进行操作，保护周边设施和管线，确保施工质量。
3. 完成施工后，要进行质量检查，确保沟槽的开挖工作符合规范要求。
4. 在施工过程中，要时刻关注施工现场的安全，设置好警示标识和安全防护措施。
沟槽开挖施工方案一、施工准备1.1 现场勘察在开始之前，首先得把现场勘察做好。
这可是个大事。
要仔细观察周边环境，看看有没有什么障碍物，比如电缆、管道，甚至是树木。
要不然，万一挖下去就碰到啥，那可真是麻烦得很。
1.2 工具与材料准备接下来，工具和材料得提前准备齐全。
常用的挖掘机、铲子、铁锹，甚至是安全帽和护目镜，这些可都是必不可少的。
特别是那些小配件，别看不起它们，往往关键时刻能派上大用场。
比如说，防水布，万一下雨，能保护好我们的设备，免得一场雨白忙活。
二、施工过程2.1 挖掘沟槽开始挖掘时，首先得确定好沟槽的宽度和深度。
我们得根据设计图纸，确保每一步都跟规划一致。
挖掘机开动的瞬间，尘土飞扬，声音震耳。
看着沟槽一点一点显现出来，心里总有种成就感。
干活就是得认真，才能不留隐患。
2.2 土方搬运沟槽挖好后，接着就是土方的搬运了。
这一步可不能马虎，特别是如果遇到软土，得小心翼翼，别让土崩了。
要有耐心，土方的处理要妥当，不能随便乱堆。
否则，后续的施工可就得受影响。
2.3 监测与调整在施工过程中，时刻要监测沟槽的情况，确保没有塌方的风险。
万一有问题，得及时调整。
这个时候，沟槽的稳定性就显得尤为重要。
要是出点意外，那就得不偿失。
三、安全保障3.1 施工人员安全安全第一，永远是我们的宗旨。
每个施工人员都得穿戴好安全装备，特别是头盔和防护鞋，不能马虎。
还得定期进行安全培训，让大家意识到隐患和风险。
再厉害的工人，安全意识不强，终究是要栽跟头的。
3.2 应急预案我们也得准备应急预案，万一发生意外，得有应对措施。
比如说，如果遇到水涝，迅速排水，确保沟槽不被淹没。
如果发生伤害，得第一时间送医。
细节决定成败，不能大意。
四、总结沟槽开挖施工，是一项细致入微的工作。
从前期准备，到实际施工，再到安全保障，样样都不能忽视。
每一步都是为了保证工程的顺利进行。
大家齐心协力，才能把事情做好。
干这个活儿，不仅是对技术的考验，更是对团队的磨合。
沟槽开挖、外运弃土、回填等工程的施工方案一、工程概况及工程特点本工程为西安高新区草堂科技产业基地纬十路（西太路-草堂基地污水厂）污水管道工程及污水处理厂出水管道工程。
设计范围西起南北七号路，东至草堂污水厂，污水管道起点位于规划纬十路与西太路交叉处，上游接纬十路（南北七号路-西太路）已设计d1800mm污水管道，管道走向：自起点向东穿越西太路后于西太路东侧预留绿化带内（西太路道路中心线南侧45.4-51.3m，即规划西太路南辅道中心线北侧20米处）沿西太路东北方向敷设至污水厂南侧规划路，在折向东沿污水厂南侧规划路（规划道路中线南5m）敷设至污水厂西侧规划路，再折北沿污水厂西侧规划路（规划道路中线东 5.5m）敷设至终点污水厂预留的d1800mm进水预埋管道。
设计污水管道管径为d1800mm，总长度1559.6m，管道服务区总面积约20平方公里。
设计污水厂尾水管道起自污水厂东侧规划路，上游接污水厂厂区已设计GY18井向东d1800mm预埋管道，Y12厂外事故溢流管d1500mm 预埋管道，管道自西向东沿现状大良村生产路铺设203米至太平峪河西侧河提路，再折向北沿河提路敷设约174米最终向东入太平峪河。
尾水管道设计总长度377米，管径d1800mm。
溢流管设计总长度390米，管径d1500mm。
根据《西安高新区草堂科技产业基地污水处理厂沿土工程勘察报告（详勘）》显示：该工程施工范围内场地底层自上而下依次为耕土，粉土、砾砂、卵石。
由于沟槽挖深比较深且地下水位比较高，沟槽开挖施工难度比较大。
本工程沟槽开挖外包宽28m，基坑平均挖深10m，土方开挖量约25万m3。
二、沟槽开挖1、沟槽开挖施工组织本工程土石方量约 25万m3，计划安排2台240挖掘机分段在沟槽内开挖装土，运土车辆按开挖进度配备。
最大出土量1200m3/天，最小出土方量600m3/天。
2、沟槽开挖工艺流程见下图沟槽开挖工艺流程图测设标高及坐标基准点放线放设开挖线提前布置降水设备构筑物管线，杆线加固开挖沟槽人工清理槽底淤泥处理沟槽验收b b3、沟槽开挖、支撑与回填的施工方法及要求3.1 沟槽开挖3.1.1放线：根据工管部门技术交底的管道管沟开挖宽度，在测量人员测放的管沟中线两侧测放开挖边线，并用白灰作出标识；3.1.2设置高程及中线控制点：在管线的拐点处、以及直线段每5-10米（压力管道不大于15米），作一高程及中线控制桩。
3.2控制桩可用方木制作，截面宜为4*4cm，长50cm，打入土层后，地面露出长度为10-15cm。
3.2.1控制桩必须稳固，不被扰动，最好有保护措施。
控制桩中心 1.0米范围内的土方应在沟槽验收完或控制桩已转移至沟底后方可集中铲除；3.3确定开挖深度：根据测量员交底的测量结果，对照施工图，计算出每个桩点处沟槽相对桩基线下降深度，将其结果记录在记录本上，并用红色漆标记在控制桩上；3.4沟槽人工开挖3.4.1根据土质的性质，由作业人员自行选择合适的开挖工具；3.4.2随时用钢卷尺检测沟槽的开挖深度和沟底宽度。
若要求放坡开槽时，应提前制作坡度板，坡度板应具有一定刚度且不易变形的材料制作，并设置牢固，一般将坡度板做成钝角三角形，钝角的角度与沟槽的开口角度一致，与沟槽接触的一边的杆件长度不小于80cm，相邻杆件不小于30cm，钝角对应边为支撑杆，其两端与另两边杆件中任意位置连接（最好在两端），应保证三个杆件连接好后其角度固定不变；3.4.3开挖的土方，可堆置在沟槽两侧，但不得影响建筑物、各种管线和其它设施的安全，同时不得掩埋消火栓、管道闸阀、雨水口、测量标志和各种地下管线的井盖，并不得防碍其正常使用；3.4.4堆土高度不宜超过 1.5米，且距槽边缘不宜小于0.8米；3.4.5当开挖深度接近设计深度（一般应高于设计高程10cm以上）时，应在沟壁内设置与设计沟底高程平行的高程控制桩（如20cm或50 cm高程控制桩）；3.4.6在两控制桩上绑一线绳，并保证绳两端与桩上的标志线重合，再用钢卷尺沿线绳向下测量，进行沟底修整。
3.4.7在雨季或冬季作业时，若沟槽开挖好后不能马上铺设管道或进行管基施工，应先留出10cm厚左右暂不挖去，待安装施工前再清理至设计高程。
3.5沟槽机械开挖3.5.1沟槽开挖机械一般为反铲和挖沟机。
3.5.2沟槽开挖宽度及深度的控制方法同人工开挖。
3.5.3沟底应留有20-30cm厚的土层暂不挖去，待铺管前用人工清理至设计高程。
3.6沟槽开挖的质量要求：3.6.1不得扰动天然地基或地基处理符合设计要求。
若局部超挖则应用相同的土壤填补，并须夯实至接近天然密实度，或应用砂土分层仔细夯实。
3.6.2槽壁平整，边坡坡度符合施工设计的规定。
3.6.3沟槽中心线每侧的净宽不应小于管道沟槽底部开挖宽度的一半。
3.6.4槽底高程的允许偏差：开挖土方时应为±20mm；开挖石方时应为+20mm、-200mm。
3.6.5沟底不得有突出的块石，若埋有不易清除的大块石时，应将其上部铲除，然后铺一层厚度不小于15mm的砂土或当地软土整平夯实。
3.7沟槽开挖的注意事项及安全措施3.7.1挖土机械在架空高压线附近作业时应符合下表规定：挖掘机与架空高压线的安全距离表1-1输电导线电压（KV）允许沿输电导线垂直向最近距离(m)允许沿输电导线水平向最近距离(m)<1 1.5 1.01-15 3.0 1.520-40 4.0 2.060-110 5.0 4.0220 6.0 6.0注：1. 遇有大风、雷雨、大雾天气时，不得在高压线附近施工；2. 因施工条件所限不能满足表中要求时，应与有关部门研究，采取必要的安全措施，方可施工。
3.7.2距电览 1.0米处严禁机械开挖；3.7.3在街道、厂区、居民区开挖，应在沟槽两端设立警告标志，沟槽侧边设护栏，悬挂红灯（间距30 /对）；3.7.4开挖过程中遇有文物，应妥善保护，并向主管部门通报；遇有已建管道，或发现已建管道破裂时应及时向主管部门通报。
3.8沟槽验收：沟槽开挖完后，应进行自检，并填写自检记录表，然后通知质检部门验收。
4、沟槽开挖要点及注意事项（1）沟槽槽底宽度确定：沟槽槽底宽度应根据埋设深度和管径大小确定，便于管道敷设和安装，同时考虑到夯实机具便于操作和地下水便于排出。
（2）沟槽开挖使用 1.0立方米挖掘机械开挖为主，辅助人工清底修整。
沟槽每边净宽根据规范要求管道两侧工作面的宽度。
（3）采用机械挖槽前向机械司机详细交底，交底内容一般包括挖槽断面、堆土位置，现有地下构筑物情况及施工技术、安全要求等，并指定专人与司机配合，其配合人员熟悉机械挖土有关安全操作规程，并及时量测槽底高程和宽度，防止超挖、欠挖，确保槽底土壤结构不被扰动或破坏，由于机械不可能准确地将槽底规定高程整平，开挖时应在设计槽底高程以上保留30cm左右一层不挖，通知有关部门进行验槽，待验收合格后用人工清底。
若发现与地质资料不符，立即通知设计人员进行处理。
（4）为了正确控制沟槽的高度，方便排管的纵坡控制，必须设置高程坡度样板（简称坡度板），并派测量人员跟踪抄测。
（5）沟槽开挖碰到地下管线，则必须开挖样洞，使管线外露，并采取吊托等加固措施，对挖掘机司机作详细交底，如无把握，应改为人工挖土。
（6）沟槽单面堆土高度不得大于 1.5m，沟槽一边距离不得小于1.2m，另一边因为在施工时有交通要求所以堆土距沟槽边不小于6米，有机具停放的位置必须平稳，大、小型施工机具离沟槽边应根据设备的自重、沟槽深度和土质情况，经工地负责人计算确定安全距离，一般离沟边不得小于0.8m。
（7）部分区段，沟槽切断了原有的排水管道，施工时架设临时过渡管或将上游封堵后用水泵进行抽水将上游来水排至河内。
（8）为了排除杂填土渗水或雨水灌槽，沟槽开挖后，根据现场实际情况，如积水较多，可沿沟槽两边开挖深30cm、底宽30cm的排水沟，每隔一定距离设置一个70×70×60cm的集水坑，以便放置水泵抽水出沟槽。
（9）为防止地表水浸入，开挖前先清理平整场地，使地表排水畅通，开挖时，在槽边适当距离堆筑土堤，防止地表水入浸。
（10）沟槽开挖应确保沟底土不被扰动，遇淤泥、腐植土等，必须清除，填砂石若亚粘土夯实找平，每层厚度≦30cm或按设计要求作补强处理。
（11）沟槽开挖根据各区段的土质情况及围建筑物的影响，分别采用不同的坡度，确保边坡稳定，避免塌方。
三、外运弃土1、土方外运1．1土石方外运组织根据以上各层土方量统计，要完成约25万m3的挖运量，每天出土量约600～1200m3。
根据当时的气候，在天气好时多开挖、多外运，保证施工工期，故本站计划投入15台8～15吨自卸汽车供土石方外运使用。
1．2土方外运弃土要求。
⑴运土汽车应装后挡门，并密缝严实，装土后车辆顶部用蓬布遮盖严密，不准在运输过程中使泥土外洒，污染街道、市容，且所有车辆均须符西安市关于散体物料运输车辆的有关规定。
⑵在开挖土方前，先确定弃土场，合理堆放。
四、沟槽回填1、沟槽应在闭水试验合格后及时回填。
1.1沟槽回填应在管道隐蔽工程验收合格后进行，沟槽回填应及时，防止管道暴露时间过长，造成损失，回填土的密实试验，由试验室实测确定。
1.2采用砂砾石回填。
回填时必须用人工回填，严禁机械推入回填，回填应由沟槽两侧分层对称回填，严禁单侧回填及直接仍在管道上。
沟槽内砖、石、木块等杂物清除干净，沟槽内不得有积水，保持降排水系统正常运行，不得带水回填。
1.3回填先从管底与基础结合部位开始，沿管胸腔两侧同时对称分层回填并夯实，每层回填高度不超过20cm，虚铺不得超过30cm，回填材料质量应符合设计要求。
1.4管腔部分，必须塞平，保持与管道紧密结合，管顶400mm部分填土施工应采用人工夯打或轻型机械压实，严禁压实机械直接作用在管道上。
如采用压实机械，管顶以上的覆土厚度不应小于700mm。
1.5槽底至管顶以上400mm范围内，不得回填含有机物质、冻土的砖、石、木块等硬块，沟槽内不得有积水现象。
1.6沟槽回填时的地下水位应控制在槽底以下0.5m以上。
1.7管顶400mm至地面回填土的含水量，宜按土类和采用的压实工具控制在最佳的含水量附近。
1.8回填土的每层虚铺厚度，应按压实工具和要求的密实度确定。
对常用压实工具，铺土厚度可按下表的数值来选用。
回填土每层虚铺厚度（mm）压实工具虚铺厚度木夯、铁夯≤200蛙式夯、火力夯200～250压路机200～300振动压路机≤4001.9回填土每层的压实遍数，应按要求的密实度、压实工具、虚铺厚度和含水量，经现场试验确定。
本工程沟槽回填密实度要求槽内部位最佳压实度% 土质胸腔部分≥95% 砂土管顶上400cm ≥87% 砂土管顶400cm上至原地面按地面或路面要求砂土1.10 沟槽分段回填接茬处，已填土坡挖成台阶，台阶宽度不小于1.0m，高度不大于0.5m。
