下载文档原格式

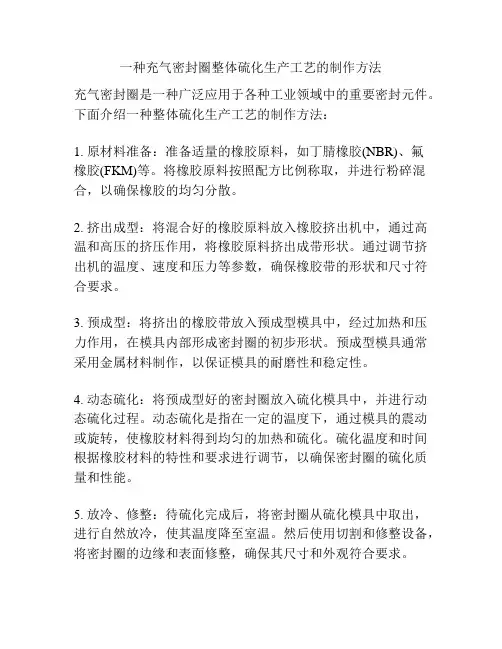

一种充气密封圈整体硫化生产工艺的制作方法
充气密封圈是一种广泛应用于各种工业领域中的重要密封元件。
下面介绍一种整体硫化生产工艺的制作方法：
1. 原材料准备：准备适量的橡胶原料，如丁腈橡胶(NBR)、氟
橡胶(FKM)等。
将橡胶原料按照配方比例称取，并进行粉碎混合，以确保橡胶的均匀分散。
2. 挤出成型：将混合好的橡胶原料放入橡胶挤出机中，通过高温和高压的挤压作用，将橡胶原料挤出成带形状。
通过调节挤出机的温度、速度和压力等参数，确保橡胶带的形状和尺寸符合要求。
3. 预成型：将挤出的橡胶带放入预成型模具中，经过加热和压力作用，在模具内部形成密封圈的初步形状。
预成型模具通常采用金属材料制作，以保证模具的耐磨性和稳定性。
4. 动态硫化：将预成型好的密封圈放入硫化模具中，并进行动态硫化过程。
动态硫化是指在一定的温度下，通过模具的震动或旋转，使橡胶材料得到均匀的加热和硫化。
硫化温度和时间根据橡胶材料的特性和要求进行调节，以确保密封圈的硫化质量和性能。
5. 放冷、修整：待硫化完成后，将密封圈从硫化模具中取出，进行自然放冷，使其温度降至室温。
然后使用切割和修整设备，将密封圈的边缘和表面修整，确保其尺寸和外观符合要求。
6. 检测和包装：对密封圈进行严格的质量检测，检查其硫化质量、尺寸精度、硬度等参数是否符合标准要求。
合格后，进行包装和标识，以便存储和运输。
以上是一种充气密封圈整体硫化生产工艺的制作方法。
通过这套工艺，可以生产出高质量的充气密封圈，满足不同工业领域的需求。

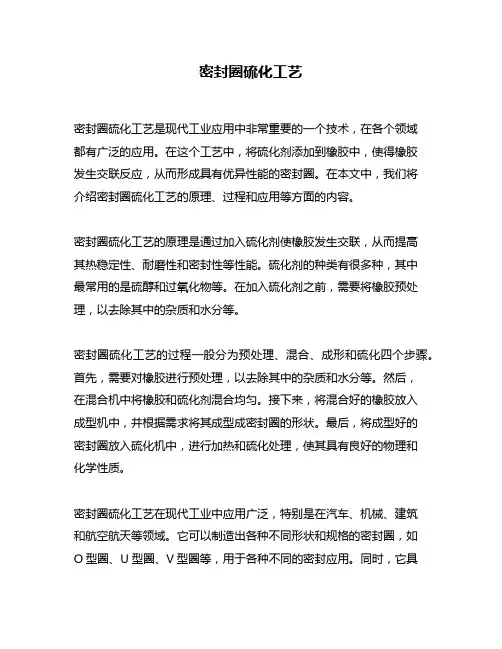

密封圈硫化工艺密封圈硫化工艺是现代工业应用中非常重要的一个技术，在各个领域都有广泛的应用。
在这个工艺中，将硫化剂添加到橡胶中，使得橡胶发生交联反应，从而形成具有优异性能的密封圈。
在本文中，我们将介绍密封圈硫化工艺的原理、过程和应用等方面的内容。
密封圈硫化工艺的原理是通过加入硫化剂使橡胶发生交联，从而提高其热稳定性、耐磨性和密封性等性能。
硫化剂的种类有很多种，其中最常用的是硫醇和过氧化物等。
在加入硫化剂之前，需要将橡胶预处理，以去除其中的杂质和水分等。
密封圈硫化工艺的过程一般分为预处理、混合、成形和硫化四个步骤。
首先，需要对橡胶进行预处理，以去除其中的杂质和水分等。
然后，在混合机中将橡胶和硫化剂混合均匀。
接下来，将混合好的橡胶放入成型机中，并根据需求将其成型成密封圈的形状。
最后，将成型好的密封圈放入硫化机中，进行加热和硫化处理，使其具有良好的物理和化学性质。
密封圈硫化工艺在现代工业中应用广泛，特别是在汽车、机械、建筑和航空航天等领域。
它可以制造出各种不同形状和规格的密封圈，如O型圈、U型圈、V型圈等，用于各种不同的密封应用。
同时，它具有良好的抗热、抗腐蚀、抗磨损等性能，可以满足各种复杂环境下的使用要求。
在实际应用中，密封圈硫化工艺还需要注意一些问题。
首先，需要根据不同的材料和要求选择适合的硫化剂和硫化条件。
其次，需要注意加工温度和时间的控制，以保证密封圈的质量和性能。
最后，在生产过程中需要严格控制生产环境，避免橡胶被污染和氧化。
总之，密封圈硫化工艺是现代工业中非常重要的一项技术，具有广泛的应用前景。
它可以制造出各种不同形状和规格的密封圈，具有良好的抗热、抗腐蚀和抗磨损性能，可以满足各种复杂环境下的使用要求。
但在实际生产中需要注意选择适合的硫化剂和硫化条件，并严格控制生产环境，以保证密封圈的质量和性能。

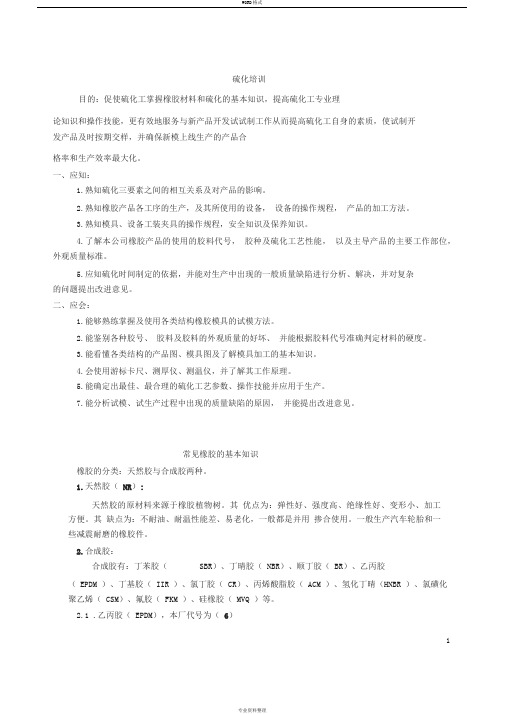

硫化培训目的：促使硫化工掌握橡胶材料和硫化的基本知识，提高硫化工专业理论知识和操作技能，更有效地服务与新产品开发试试制工作从而提高硫化工自身的素质，使试制开发产品及时按期交样，并确保新模上线生产的产品合格率和生产效率最大化。
一、应知：1.熟知硫化三要素之间的相互关系及对产品的影响。
2.熟知橡胶产品各工序的生产，及其所使用的设备，设备的操作规程，产品的加工方法。
3.熟知模具、设备工装夹具的操作规程，安全知识及保养知识。
4.了解本公司橡胶产品的使用的胶料代号，胶种及硫化工艺性能，以及主导产品的主要工作部位，外观质量标准。
5.应知硫化时间制定的依据，并能对生产中出现的一般质量缺陷进行分析、解决，并对复杂的问题提出改进意见。
二、应会：1.能够熟练掌握及使用各类结构橡胶模具的试模方法。
2.能鉴别各种胶号、胶料及胶料的外观质量的好坏、并能根据胶料代号准确判定材料的硬度。
3.能看懂各类结构的产品图、模具图及了解模具加工的基本知识。
4.会使用游标卡尺、测厚仪、测温仪，并了解其工作原理。
5.能确定出最佳、最合理的硫化工艺参数、操作技能并应用于生产。
7.能分析试模、试生产过程中出现的质量缺陷的原因，并能提出改进意见。
常见橡胶的基本知识橡胶的分类：天然胶与合成胶两种。
1.天然胶（ NR）:天然胶的原材料来源于橡胶植物树。
其优点为：弹性好、强度高、绝缘性好、变形小、加工方便。
其缺点为：不耐油、耐温性能差、易老化，一般都是并用掺合使用。
一般生产汽车轮胎和一些减震耐磨的橡胶件。
2.合成胶：合成胶有：丁苯胶（SBR）、丁晴胶（ NBR）、顺丁胶（ BR）、乙丙胶（EPDM ）、丁基胶（ IIR ）、氯丁胶（ CR）、丙烯酸脂胶（ ACM ）、氢化丁晴（HNBR ）、氯磺化聚乙烯（ CSM）、氟胶（ FKM ）、硅橡胶（ MVQ ）等。
2.1 .乙丙胶（ EPDM），本厂代号为（6）1优点：耐老化性能非常优异、耐天候、电绝缘性较好、冲击弹性较好、耐油。

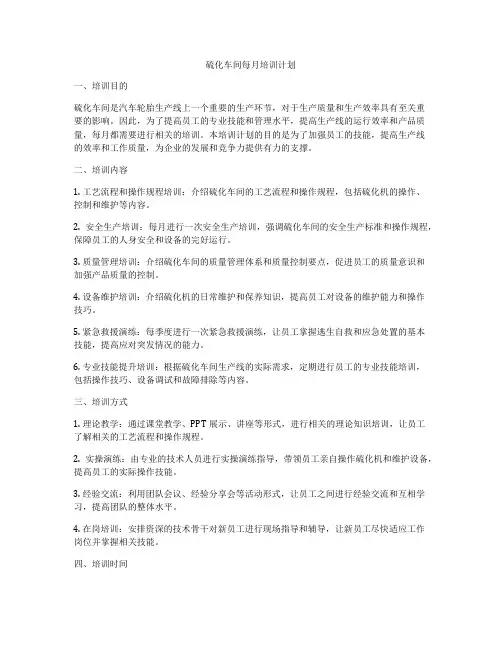

硫化车间每月培训计划一、培训目的硫化车间是汽车轮胎生产线上一个重要的生产环节，对于生产质量和生产效率具有至关重要的影响。
因此，为了提高员工的专业技能和管理水平，提高生产线的运行效率和产品质量，每月都需要进行相关的培训。
本培训计划的目的是为了加强员工的技能，提高生产线的效率和工作质量，为企业的发展和竞争力提供有力的支撑。
二、培训内容1. 工艺流程和操作规程培训：介绍硫化车间的工艺流程和操作规程，包括硫化机的操作、控制和维护等内容。
2. 安全生产培训：每月进行一次安全生产培训，强调硫化车间的安全生产标准和操作规程，保障员工的人身安全和设备的完好运行。
3. 质量管理培训：介绍硫化车间的质量管理体系和质量控制要点，促进员工的质量意识和加强产品质量的控制。
4. 设备维护培训：介绍硫化机的日常维护和保养知识，提高员工对设备的维护能力和操作技巧。
5. 紧急救援演练：每季度进行一次紧急救援演练，让员工掌握逃生自救和应急处置的基本技能，提高应对突发情况的能力。
6. 专业技能提升培训：根据硫化车间生产线的实际需求，定期进行员工的专业技能培训，包括操作技巧、设备调试和故障排除等内容。
三、培训方式1. 理论教学：通过课堂教学、PPT展示、讲座等形式，进行相关的理论知识培训，让员工了解相关的工艺流程和操作规程。
2. 实操演练：由专业的技术人员进行实操演练指导，带领员工亲自操作硫化机和维护设备，提高员工的实际操作技能。
3. 经验交流：利用团队会议、经验分享会等活动形式，让员工之间进行经验交流和互相学习，提高团队的整体水平。
4. 在岗培训：安排资深的技术骨干对新员工进行现场指导和辅导，让新员工尽快适应工作岗位并掌握相关技能。
四、培训时间每月安排一次培训活动，通常安排在周末或节假日进行，以不影响正常的生产生活为原则。
五、培训效果评估1. 考核评比：每月进行一次培训效果考核评比，对培训后的员工进行能力和表现的考核，以确定培训效果并及时提出改进建议。

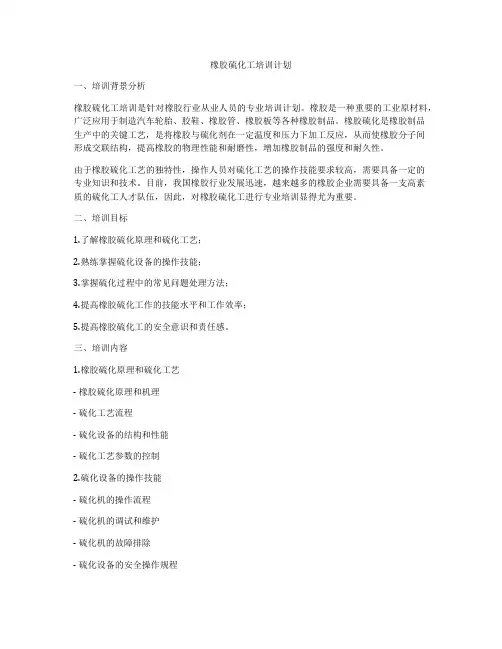

橡胶硫化工培训计划一、培训背景分析橡胶硫化工培训是针对橡胶行业从业人员的专业培训计划。
橡胶是一种重要的工业原材料，广泛应用于制造汽车轮胎、胶鞋、橡胶管、橡胶板等各种橡胶制品。
橡胶硫化是橡胶制品生产中的关键工艺，是将橡胶与硫化剂在一定温度和压力下加工反应，从而使橡胶分子间形成交联结构，提高橡胶的物理性能和耐磨性，增加橡胶制品的强度和耐久性。
由于橡胶硫化工艺的独特性，操作人员对硫化工艺的操作技能要求较高，需要具备一定的专业知识和技术。
目前，我国橡胶行业发展迅速，越来越多的橡胶企业需要具备一支高素质的硫化工人才队伍，因此，对橡胶硫化工进行专业培训显得尤为重要。
二、培训目标1.了解橡胶硫化原理和硫化工艺；2.熟练掌握硫化设备的操作技能；3.掌握硫化过程中的常见问题处理方法；4.提高橡胶硫化工作的技能水平和工作效率；5.提高橡胶硫化工的安全意识和责任感。
三、培训内容1.橡胶硫化原理和硫化工艺- 橡胶硫化原理和机理- 硫化工艺流程- 硫化设备的结构和性能- 硫化工艺参数的控制2.硫化设备的操作技能- 硫化机的操作流程- 硫化机的调试和维护- 硫化机的故障排除- 硫化设备的安全操作规程3.硫化过程中的常见问题处理方法- 硫化过程中的常见故障和处理方法- 硫化质量检验标准- 硫化工艺参数调节技术- 硫化工艺的改进和优化4.橡胶硫化工作的技能水平和工作效率- 提高硫化周期和硫化效率- 加强硫化工艺的技术创新- 提高硫化工作的质量和效益- 提高硫化工作的绿色制造水平5.橡胶硫化工的安全意识和责任感- 加强橡胶硫化工作安全知识的培训- 加强橡胶硫化工作的安全意识- 增强对橡胶硫化工作责任的意识- 增强橡胶硫化工作的安全管理意识四、培训方法1.理论培训- 通过教室授课的方式，讲解橡胶硫化原理和硫化工艺，使学员掌握橡胶硫化的基本理论知识。
2.实践操作- 利用实际硫化设备进行操作演练，让学员熟练掌握硫化设备的操作技能。
3.案例分析- 结合实际案例分析，讲解硫化过程中的常见问题处理和应对方法，提高学员的实际应变能力。
密封圈硫化工艺培训知识
一、橡胶定义
橡胶同塑料纤维并称为三大合成材料，是唯一具有高弹性的聚合物，它的独特的加工工艺是通过硫化将线型的高分子交联成三维网状的结构。
即由所谓的混炼胶变成硫化胶。
二、硫化工艺的三要素
橡胶的硫化需要三个必须的条件：合适的温度、压力和时间
100T真空硫化机设定：
1、防水料（NBR）硫化温度为193℃，硫化时间为100s，硫化压力为18Mpa；
2、 QJ210硫化温度为180℃，时间100s，排气一次，若产品还是有气泡，将排气行程缩短。
100T平板硫化机设定：
1、防水料硫化温度205℃，硫化时间20-30s，针对熟练员工可以20s，硫
化压力合页模18Mpa，平板模10 Mpa；
2、AEM硫化温度175℃，硫化时间为240s，硫化压力10 Mpa；
3、EPDM硫化温度为190℃，硫化时间100s，硫化压力为10 Mpa；
若产品烧不熟，只能延长时间，不能增加温度，对于不熟练的员工只能用低温长时间硫化来保证产品质量。
（机器长时间高温运行，会对内部加热管造成严重损伤，时间久了容易破坏加热管）
三、密封圈生产的操作步骤
1、拿到硫化生产履历票后，根据履历票上规定的骨架型号、橡胶品种到指定的地点领取骨架和橡胶。
2、把放置骨架的盒子放在硫化机旁边的工作台上，根据产品适合的用胶量分好胶条，放在工作台上备用。
3、检查硫化机的温度表、计时器、压力表是否符合规定要求。
4、如果机器正常，打开模具清理模腔，用一小块防水料验证模具型号是否与产品和骨架型号对应。
将骨架一一摆在模具中的骨架定位上，并检查放置的骨架有没有偏位。
5、将橡胶放在骨架上面，放置胶料要快要准。
6、合上自动启动按钮，对产品进行硫化。
7、对于真空机和合页模产品按规定时间硫化结束后，会自动开模，之后拿起气枪，对每个产品的中心进行吹气，拿出产品放在工作台上。
8、等产品冷却后，小心把产品中心废边撕掉，并检查产品表面是否有缺陷。
同时，交给班长或巡检进行检查生产模具是否有破损、产品是否有缺胶、表面是否有杂质、产品内径是否有毛刺、粘结度是否完好等问题。
9、如果首检产品基本完好就进行下一模的操作。
如果胶料不好，必须调换好的橡胶进行生产；如果骨架不好，必须更换骨架或骨架重新上胶；如果模具有破损，把破损的模具停掉；模腔中有污垢用尖针进行清理；如果产品有毛刺、请班长检查模具是否有错位现象，模具的刀口是否压坏；产品表面有杂质，请班长或巡检判定产品表面是否是均匀而密集的杂质（混炼不均匀造成）还是零星散落的杂质（落地料或回料中的杂物）。
四、生产过程中发生的质量问题和解决方法
1、特种橡胶产品变形
造成原因：①多次用洗模宝洗涤模具使模腔表面粗糙，引起粘模，模具刀口钝、起模时造成产品变形，撕边困难。
②产品起模方法不对，一般员工用气枪吹产品的旁边，用另一只手扯产品的废边，产品如果没有被吹开，用手一扯，产品就会变形。
解决方法：①模具洗涤多次发生粘模现象后，必须把模具交给模具管理人员拿到模具车间，用金相砂纸或油石对模具型腔进行打光出来，降低模具表面粗糙度。
②模具打开后，用气枪嘴对准产品的中心进行吹，使产品从模腔中离开，达到产品自动脱模的目的。
2、产品毛刺
造成原因：①模具导柱导套松动使上下模错位引起产品同心度不好，产生产品单边引起产品内径毛刺，外径废边难撕。
②模具刀口半边快半边钝，使产品半边光滑半边毛糙。
③模板长时间使用硫化压力不匹配造成变形，又经常性贴纸使模板扭曲造成一模产品中有好有毛刺。
解决方法：①经常性对模具的导柱导套进行整修，上下模板之间垫上钢锯条，用锤子对准上模上的导柱进行敲打，把导柱和导套震紧即可。
判断导柱导套松动的方法：模具合模后用手压着两边晃动几下，若导柱导套定位准确就晃不动，若不准确就会出现晃动的现象。
②更换导柱导套，请模具管理员把导柱导套和模具敲下，用与模腔一样粗细的圆柱铁5个，把上下模板锁住，然后用铰刀把导柱孔重新铰过，换上新的导柱导套即可。
③若模板变形太大，及时更换新模板。
3、产品表面杂质
造成原因：①橡胶混炼不均匀，尤其是炭黑混炼不均匀形成油包炭黑，引起
杂质。
②回料中的杂质，主要表现在回料中混有废边、骨架、胶料落地粘到的杂质。
③混炼胶运输过程中沾到其他物质，经过开炼机使杂物碾碎，造成杂质。
解决方法：①橡胶混炼时，炭黑与橡胶的软化剂不要同时放入密炼机中混炼，炭黑先放入等炭黑混入后再加软化剂。
②注意现场卫生和管理，自觉做好回料与其他物质分开，对放入回料框中的橡胶加强检查。
③要求供应商对提供的半成品橡胶做好包装和防护工作。
4、产品唇口缺胶
造成原因：①橡胶焦烧，造成橡胶在模腔中的流动性变差引起产品缺胶。
②真空泵堵塞，造成模腔中的空气无法抽出，引起缺胶。
③产品结构复杂，空气无法从模腔中排出，引起产品缺胶。
④骨架定位过紧，生产过程中，骨架偏位，引起缺胶。
