主题三:IBM刀片服务器介绍学习目标经过这些课程的学习，你应该可以：认识不同型号的刀片服务器了解不同的光通路诊断和LED组成区分不同的硬件选件所支持的操作系统了解产品的保修条款刀片服务器是什么？每个“刀片”都包含服务器所有核心组件 每个刀片均包含：¾ 处理器 ¾ 内存¾ 内部存储器（可选） ¾ 网络接口卡（网卡简称NIC ）¾ 可选择的扩展组件 将刀片服务器插入“机箱”的中板就具有下列基本功能：¾ 管理控制台访问（使用KVM ） ¾ 电源¾ 冷却风扇¾ 网络连接，局域网（简称LAN ），存储区域网络（简称SAN ），网络附加存储（简称NAS ） ,高性能计算（HPC ）¾ 共享介质设备（CD 光驱和软驱） ¾ 可选模块以增加更多功能•• 刀片服务器内部结构图• 装好刀片服务器盖板，准备装进机箱 IBM 刀片服务器Blade Center 机箱针对特殊的工作负荷进行优化并非“一机万能”…高性能计算(HPC)QS20JS21/JS22LS21LS41Web 2.0 / Web 3D商业性能计算(BPC)HS21XMHC10业务应用HS21基础架构应用不同的刀片服务器带来不同的解决方案HS21 2个Intel 至强处理器 LS21 2个AMD 处理器HS21XM 2个至强处理器2个AMD 处理器槽 Operton 双核处理器 一个2.5’ S AS 硬盘 8个内存空间双核/四核Intel ® 至强处理器支持固态硬盘 支持Flash Module 8个内存空间Intel ®至强双核/四核处理 器64位内存扩展技术 每单位面积提供更多刀片 高可用性 2.5’ S AS 硬盘电子商务或中间件服务器 协作Web 服务集群 / 高性能运算 数字媒体 模型/ 仿真核心网络应用企业工作量数据库 & ERP公共机箱及其底层结构不同的刀片服务器带来不同的解决方案（续）LS41 4个AMD 处理器JS22 2个Power6 处理器JS21 4个PPC 处理器HC10 1个Core2 处理器 2个Power6处理器槽 双核处理器 虚拟计算的出色的性能 价格比一个Core2处理器插槽 双核处理器 带有专业的3D 和2D 的 图形显示卡双内核 PowerPC ® 970MP 处 理器嵌入本地虚拟化功能1 可扩展到Unix ®系统 高性能并行集成矢量计算4个AMD 处理器槽 Operton 双核处理器一个2.5’ S AS 硬盘 16个内存空间商业连续性ERP虚拟化/SCON高性能计算：生命/地球科 学，AltiVec TM2加速UNIX workloads (WebSphere®) AIX 5L™SCON 工具虚拟化高性能计算CAD 工程 图形信息系统 交易平台公共机箱及其底层结构1.必须获得虚拟IO 服务器（VIOS ）许可证才能运行 Micro-Partitioning ™软件2. AltiVec 是Freescale Semiconductor, Inc.公司的注册商标IBM 刀片服务器命名规则IBM 刀片服务器采用两位字母+两位数字的方式命名，以x 、y 代 表两位数字，一共有HSxy, LSxy, JSxy, HCxy, QSxy 五种类型的 刀片服务器。

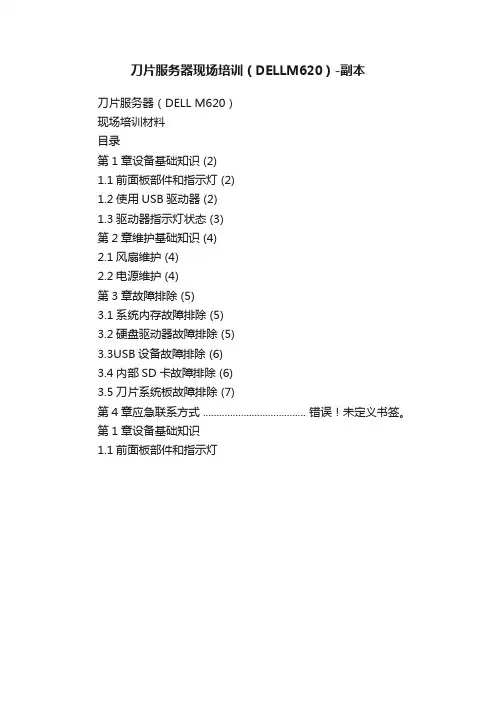

刀片服务器现场培训（DELLM620）-副本刀片服务器（DELL M620）现场培训材料目录第1章设备基础知识 (2)1.1前面板部件和指示灯 (2)1.2使用USB驱动器 (2)1.3驱动器指示灯状态 (3)第2章维护基础知识 (4)2.1风扇维护 (4)2.2电源维护 (4)第3章故障排除 (5)3.1系统内存故障排除 (5)3.2硬盘驱动器故障排除 (5)3.3USB设备故障排除 (6)3.4内部SD卡故障排除 (6)3.5刀片系统板故障排除 (7)第4章应急联系方式 ...................................... 错误！未定义书签。
第1章设备基础知识1.1前面板部件和指示灯图表1-1前面板部件和指示灯1.刀片手柄释放按钮2.硬盘驱动器（2 个）3.状态/标识指示灯B 连接器（2 个）5.刀片电源按钮1.2使用USB驱动器刀片前方都带有USB 端口，该端口允许您连接USB 软盘驱动器、USB 快擦写驱动器、USB DVD/CD 驱动器、键盘或鼠标。
USB 驱动器可用于配置刀片。
如果必须将此驱动器指定为引导驱动器，请连接 USB 驱动器，重新启动系统，然后进入系统设置，将该驱动器设置为引导顺序中的第一个驱动器。
只有在您运行系统设置之前便将 USB 设备连接到系统中，它才会显示在引导顺序设置屏幕中。
您还可以通过在系统启动过程中按键并为当前引导顺序选择引导设备的方式来选择引导设备。
1.3驱动器指示灯状态第2章维护基础知识2.1风扇维护●更换故障的风扇盘前，请先准备好新的风扇盘●更换时，先拧松故障风扇盘的固定螺丝，再把故障的风扇盘拔出，并换上新的合格的风扇盘●锁紧新的风扇盘的固定螺钉2.2电源维护●电源发生故障时，断开电源连线●松开电源模块上两个面板螺钉，拔出电源模块●换上合格的电源模块，并锁上面板螺钉●连上电源线第3章故障排除3.1系统内存故障排除执行以下步骤之前，请确保已根据刀片的内存安装原则安装了内存模块。
.

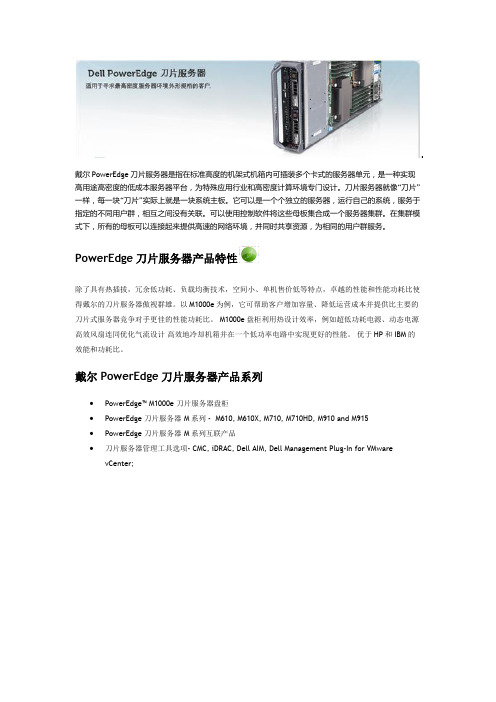

戴尔PowerEdge刀片服务器是指在标准高度的机架式机箱内可插装多个卡式的服务器单元，是一种实现
高用途高密度的低成本服务器平台，为特殊应用行业和高密度计算环境专门设计。
刀片服务器就像“刀片”一样，每一块“刀片”实际上就是一块系统主板。
它可以是一个个独立的服务器，运行自己的系统，服务于指定的不同用户群，相互之间没有关联。
可以使用控制软件将这些母板集合成一个服务器集群。
在集群模式下，所有的母板可以连接起来提供高速的网络环境，并同时共享资源，为相同的用户群服务。
PowerEdge刀片服务器产品特性
除了具有热插拔，冗余低功耗、负载均衡技术，空间小、单机售价低等特点，卓越的性能和性能功耗比使得戴尔的刀片服务器傲视群雄。
以M1000e为例，它可帮助客户增加容量、降低运营成本并提供比主要的刀片式服务器竞争对手更佳的性能功耗比。
M1000e盘柜利用热设计效率，例如超低功耗电源、动态电源高效风扇连同优化气流设计高效地冷却机箱并在一个低功率电路中实现更好的性能。
优于HP和 IBM的
效能和功耗比。
戴尔PowerEdge刀片服务器产品系列
∙PowerEdge™ M1000e 刀片服务器盘柜
∙PowerEdge 刀片服务器 M系列 - M610, M610X, M710, M710HD, M910 and M915
∙PowerEdge 刀片服务器 M系列互联产品
∙刀片服务器管理工具选项- CMC, iDRAC, Dell AIM, Dell Management Plug-In for VMware vCenter;。
刀片服务器使用手册一、刀片服务器的介绍刀片服务器是公司应用服务中的一部分，是在标准高度的机架式机箱内可插多个卡式的服务器单元，实现高可用和高密度。
公司应用中使用的刀片服务器为HP 460C G6（以下简称刀片服务器）。
刀片机每一块“刀片”实际上就是一块系统主板，可以通过“板载”硬盘启动自己的操作系统，在集群中插入新的“刀片”就可以提高整体性能。
二、部署情况刀片服务器网络拓扑结构配置如图：其中每台刀片服务器各有两个网卡，分别连接到每台刀片的交换机上再各通过一条光纤线路连接到核心交换机上。
三、刀片服务器的配置1、配置刀片机箱IP地址使用HP c-class bladc server的OA远程管理端口安装设备onboard administrator card .1) 通过小液晶屏设置OA的IP地址：先选中enclosure settings2) 进入enclosure settings后，设置OA IP Address 192.168.1.1设置完成后选Accpect all2、通过刀片机箱IP地址，登录刀片进行配置1）通过终端IE6.0浏览器输入刀片服务器的OA口的IP地址：192.168.1.1；输入机器前方的纸片的出厂OA的用户名和密码登录。
2）登录后进入Rack Overiew界面，把刀片的硬件状态以图片方式展现3）第一次安装c-class刀片，直接进入first time setup wizard4）进入Configuration Management，快速重载配置好的OA设置5）Rack and Enclosure Settings,设置名称、时间、时区等6）Administrator Account Setup设置管理员账户，PIN protection可以启用设置PIN Code来给刀片前面的液晶屏设置密码7）Local User Accounts添加、管理账户8）设置OA IP Address9) EBIPA Settings可以启用给每个插在机框上的刀片分配IL02的地址，每个插在机框上的网络设备自动分配管理地址10）Directory Settings可以启用LDAP group认证模式进入OA，再次进行设置11）Onboard administrator Netwirking Settings，对OA启用DHCP或静态IP地址12）Enclosure SNMP Settings设置网管协议13）Power Management,电源管理设置三种模式：N+N冗余，N+1冗余，不冗余动态电源保护模式和输入功率限制14）初次安装设置完成。
刀片(dāopiàn)效劳(xiàoláo)器详解(xi ánɡjiě)这些年来，飞速(fēisù)开展(kāizhǎn)的互联网将注重力更多地投进到了IT业中。
目前全球约有800万家商业网站在为超过2亿的用户提供效劳，而且这一数字天天还在增长。
怎么样为互联网用户提供更加可靠、快速的通路来猎取丰富的网络信息，差不多成为了商家的成功要害。
许多互联网数据中心正在为此寻寻更加完善的解决方案，以保证网络、运算和存储的可靠性和可用性。
作为网络的核心组成局部，效劳器的性能已不仅仅是评价产品优劣的唯一指标了。
效劳器一直在朝高密度方向开展，目标是体积更小、功耗更低、高可治理性和扩展性。
第一代塔式效劳器差不多得到广泛应用，而新一代机架式效劳器那么为用户提供了更多的选择，并开始在各种企业系统中扮演重要角色。
机架式效劳器以其节约空间、高密度、便于集中维护、治理等优势得到了用户普遍的认可。
但用户对机架效劳器高度的追求，到了1U就大概差不多到了尽头，假如您的机柜空间告急，机柜里差不多布满了配线架、路由器，交换机、集线器、各种高度的效劳器、输进/输出设备共享器，如何再添置效劳器来满足日益增长的业务需求？除了增加机柜以外，还有比1U效劳器密度更高的选择，第三代效劳器——高密度的刀片式效劳器的出现为我们提供了非常好的一种选择。
刀片效劳器的定义与特点所谓刀片效劳器是指在标准高度的机架式机箱内可插装多个卡式的效劳器单元，实现高可用和高密度。
每一块"刀片"实际上确实是基本一块系统主板。
它们能够通过"板载"硬盘启动自己的操作系统，如WindowsNT/2000、Linux等，类似于一个个独立的效劳器，在这种模式下，每一块母板运行自己的系统，效劳于指定的不同用户群，相互之间没有关联。
只是，治理员能够使用系统软件将这些母板集合成一个效劳器集群。
在集群模式下，所有的母板能够连接起来提供高速的网络环境，并同时共享资源，为相同的用户群效劳。
刀片服务器整机介绍硬件部分概述刀片服务器是一种高密度、高性能的服务器解决方案，通过模块化设计和刀片插槽，可以同时容纳多个独立的服务器刀片。
本文将介绍刀片服务器整机的硬件部分，包括刀片服务器的结构、处理器、内存、存储等关键硬件组件。
刀片服务器结构刀片服务器采用模块化的设计，整机由刀片插槽、刀片服务器模块、刀片服务器管理模块和背板组成。
•刀片插槽：刀片插槽是刀片服务器的核心部分，用于插入刀片服务器模块。
每个刀片插槽可以容纳一个独立的刀片服务器模块。
•刀片服务器模块：刀片服务器模块是刀片服务器的主要组件，包含处理器、内存、存储等关键硬件。
每个刀片服务器模块都是独立的服务器，可以独立运行。
•刀片服务器管理模块：刀片服务器管理模块用于监控和管理整个刀片服务器系统。
通过管理模块，管理员可以监控刀片服务器的状态、配置和性能。
•背板：背板是刀片服务器的接口部分，连接刀片插槽和刀片服务器管理模块，为刀片服务器提供电源和数据通信。
处理器刀片服务器的处理器是其核心组件，决定了服务器的计算能力和性能。
•型号选择：刀片服务器使用的处理器型号多种多样，根据不同的需求和应用场景选择不同的处理器型号。
常见的处理器型号有Intel的Xeon系列和AMD的EPYC系列等。
•核心数和线程数：处理器的核心数和线程数决定了刀片服务器的并发处理能力。
更多的核心和线程可以提供更好的性能和多任务处理能力。
•主频和缓存：刀片服务器的处理器主频和缓存大小也是考虑的要点。
更高的主频可以提供更快的计算速度，更大的缓存可以提高数据读写效率。
内存刀片服务器的内存是存储数据和程序的关键组件，对服务器的性能有很大影响。
•容量选择：刀片服务器常见的内存容量包括16GB、32GB、64GB等。
根据应用需求和预算制定合理的内存容量。
•频率和通道数：内存的频率和通道数也是考虑的要点。
更高的频率和更多的通道可以提供更快的数据读写速度和更好的内存带宽。
存储刀片服务器的存储是存储数据和程序的主要介质，影响服务器的数据读写性能和存储容量。
教教新手认识刀片服务器刀片服务器是一种HAHD(High AvaiMabiMity High Density，高可用高密度)的低成本服务器平台，是为特殊应用行业和高密度计算机环境专门设计的。
刀片服务器是将传统的架式服务器的所有功能集中在一块高度压缩的电路板中，然后再插入到机箱中。
从根本上来说，刀片服务器就是一个卡上的服务器：一个单独的主板上包含一个完整的计算机系统，包括处理器、内存、网络连接和相关的电子器件。
如果将多个刀片服务器插入一个机架或机柜的平面中，那么该机架或机柜的基础设施就能够共用，同时具有冗余特性。
每一块“刀片”实际上就是一块系统主板，每块主板通过本地硬盘运行自己的操作系统，类似一个个独立的服务器。
使用管理软件，可以将这些主板集合成一个服务器集群。
在集群模式下，所有的主板可以连接起来提供高速的网络环境，可以共享资源，为不同的用户群服务。
刀片服务器公认的优点有两个，一是克服了芯片服务器集群的缺点，另一个是实现了机柜优化。
根据所需要承担的服务器功能，刀片服务器被分成服务器刀片、网络刀片、存储刀片、管理刀片、光纤通道SAN刀片、扩展I/O刀片等等不同功能的相应刀片服务器。
下面举几个类型刀片来说明：网络刀片网络刀片的功能相当于局域网交换机。
普遍提供10/100Mbps端口，以双绞线的方式连接服务器刀片，对外提供高速上连通道(千兆端口)。
采用NAS存储方式的刀片服务器经常会配备2个网络刀片，其中一个专门用于连接NAS设备。
每个刀片支持10/100/1000M以太网连接，并且可以在背板上安装10/100/1000M的2-4层交换机，这样就可以把系统中每个槽位上安装的刀片与交换机连接起来，提供一个基于IP的交换网络。
存储刀片存储刀片可以被视为一个硬盘模块，通过背板总线或者硬盘接口线向服务器刀片提供存储功能。
存储刀片上一般配备2块性能较高90mm(3.5英寸)硬盘，接口类型有IDE、SCSI和光纤通道(Fiber Channel)接口。
刀片服务器的基础知识图解刀片式服务器---- 作为一种新兴的服务器产品，读者可能还缺乏对它的直观认识。
在此，我们以国内较为常见的一种刀片式服务器向大伙儿介绍一下它各个部件名称，以了解其差不多构成。
图4 刀片式服务器构成(正面)图5 刀片式服务器构成(背面)---- 每台刀片式服务器一样由机柜和刀片组成，因此刀片式服务器的标识由机柜的型号和刀片的型号共同构成，而不像以往的服务器那样由一个单一的服务器型号所代表。
刀片通过机柜背板上的CompacPCI 接口与之相连接，刀片服务器的CompacPCI 接口支持热插拔(在CompactPCI 的规范中，热插拔功能是可选的特 图7 第一代刀片式服务器只使用 了CompactPCI 定义的J1接口性)。
服务器机柜一样能够容纳8片至数十片刀片。
刀片以服务器刀片为主，而每个服务器刀片差不多上一个功能完整的服务器。
图6---- 除服务器刀片和KVM刀片外，一些功能复杂的刀片式服务器还具有网络刀片、储备刀片、治理刀片、光纤通道SAN刀片、扩展I/O刀片等等。
---- 服务器机柜上的电源和散热风扇一样也采纳模块化冗余设计，能够进行热插拔爱护，为刀片式服务器提供较高可靠性的运行环境。
各种刀片的概念服务器刀片---- 顾名思义，具备CPU、内存、硬盘、网络操纵器等服务器差不多功能的插板，能够独立承担服务器功能。
---- 目前，HP、Sun也正致力于把它们的RISC处理器制作成服务器刀片，只是尚未面世。
2002年内，我们估量双处理器的服务器刀片应该也能够面世了---- 除连接机柜背板的接口外，服务器刀片上一样还具有一个PMC扩展接口，能够连接PMC接口的扩展卡，如SCSI卡、光纤储备卡等，其功能相当于PCI扩展槽，只是相应接口的扩展卡价格略贵。
---- 服务器刀片采纳与笔记本电脑相同规格的65mm(2.5英寸)硬盘，一样只安装操作系统和简单的应用软件，性能较低。
服务器刀片更适合网络储备。
因此，服务器刀片一样具有2～3个网络接口，这也是它称之为服务器的一个重要特点。
---- 散热咨询题是刀片式服务器的重要技术，服务器刀片在设计中都专门注重低功耗，部分功耗偏高的产品都在刀片上加装了涡轮式主动散热风扇，与机箱风扇配合完成散热。
网络刀片---- 目前，网络刀片的功能相当于局域网交换机，以智能型交换机为主，从而提供良好的网络监控和治理功能。
---- 目前的网络刀片普遍提供10/100Mbps端口，以双绞线的方式连接服务器刀片，对外提供高速上连通道（千兆端口）。
采纳NAS储备方式的刀片式服务器经常会配备2个网络刀片，其中一个专门用于连接NAS设备。
---- 按照新的CompactPCI 2.16规范，以后的网络刀片将能够通过服务器背板总线连接服务器刀片，网络刀片的前面板只提供高速上连端口即可。
储备刀片---- 储备刀片能够被视为一个硬盘模块，通过背板总线或者硬盘接口线向服务器刀片提供储备功能。
储备刀片上一样配备2块性能较高90mm(3.5英寸)硬盘，接口类型有IDE、SCSI和光纤通道（Fiber Channel〉接口。
---- 应用模式1：高负载不停机的网站内容公布系统---- 网站是最适合使用刀片式服务器的应用模式，把网关、负载均衡服务器和Web 服务器全都集成在1台刀片式服务器的机构内，并完美地与NAS设备相结合治理刀片---- 第一代刀片式服务器的KVM刀片能够讲是功能最为简单的治理刀片，提供对所有服务器刀片的治理操纵。
第二代刀片式服务器具备更加大大的治理功能，然而各家产品各不相同。
治理刀片往往通过服务器刀片上集成的监控治理芯片进行1台或多台刀片式服务器的集中监控和治理。
治理刀片向服务器机柜内的其他刀片提供必要的配置信息，并在某些刀片发生故障时接收报警信息，并向监控程序发出报警。
----应用模式2：数据仓库并行处理集群系统---- 使用刀片式服务器进行群集并与存域网相结合，能够胜任大数据量吞吐的数据库并行处理。
刀片式服务器的灵魂：CompactPCI---- 在本文前面的部分我们简要地谈过CompactPCI的历史，在此我们连续从技术角度来探讨CompactPCI。
这部分涉及的许多技术细节也许会让您失去阅读的耐心，然而如果您要想真正了解刀片式服务器，一定要耐心阅读。
CompactPCI的差不多概念---- CompactPCI是基于PCI电气规范开发的高性能工业总线，适用于3U和6U高度的电路插板设计。
CompactPCI电路插板从前方插入机柜，I/O数据的出口能够是前面板上的接口或者机柜的背板。
尽管CompactPCI的热插拔特性并不完善，然而作为一项提升可用性的电气特性也被电信设备的制造商们所重视。
---- 由于CompactPCI插板与背板间的连接方式是长达2mm的插针与插座，即使机柜处于震动与摇摆的恶劣条件下也不易松动，在连接的可靠性方面明显优于台式PC上的PCI接口标准。
---- 台式PC上的PCI标准在每段总线上只能支持4个插槽，而CompactPCI能够支持8个。
两者的扩展方法是相同的，差不多上通过PCI-PCI桥接电路。
也确实是讲，CompactPCI系统能够通过PCI-PCI桥接电路连接多个PCI段，从而扩展到数十个插槽。
---- CompactPCI是为电信、运算机通信和工控等领域设计的工业总线标准，其要紧特点为支持高速通信和模块化设计。
由于CompactPCI拥有较高的带宽，它也适用于一些高速数据通信的应用，包括服务器、路由器、交换机等。
插板尺寸的定义---- 如图8所示，CompactPCI的插板（刀片）尺寸规格定义一目了然。
图8 CompactPCI的插板规格定义---- 每条CompactPCI总线上能够有8个插座，一个称为系统插座，其他称为外围插座(参见图9)。
图9 CompactPCI的背板插座背板接口的定义---- 目前CompactPCI的背板接口定义了5组插脚J1、J2、J3、J4、J5（也请参照图8）。
---- 在CompactPCI 2.0标准中对J1、J2的插脚进行了定义，包括电源、治理、差不多通信等。
J1用于32位PCI通信，J2是可选的，能够进行64位传输，适用于背板I/O通信。
CompactPCI 2.0只定义了J1、J2的插脚，J3、J4、J5的插脚是开放的，能够用于背板I/O、桥接第2条总线（VME、SCSI等）或者用于用户自定义的数据通信。
---- 在3U的机柜标准中只支持J1和J2，6U的机柜中才能支持J3到J5的扩展标准。
PICMG关于J3、J4、J5的几种特定使用方式也有一些标准化的建议，但原则上是开放的。
标准的纷争---- CompactPCI总线标准是建立刀片式服务器的基础。
它是惟一的标准，同时也是标准纷争的起源。
---- CompactPCI目前有2个要紧的版本，即 1.0版和2.0版，它们在接口定义的完善程度上不尽相同。
早期的刀片式服务器全部采纳CompactPCI 1.0的标准，只使用J1插脚，背板带宽也限定在32位PCI之内，这些产品属于第一代刀片式服务器。
2002年最新推出的刀片式服务器部分采纳CompactPCI 2.0标准，背板支持64位PCI通信，称之为第二代刀片式服务器。
由于标准的版本不同，两代刀片式服务器之间不能完全兼容。
---- 2001年8月往常，由于从J3到J5都没有明确的插脚定义，因此通过背板使用J3、J4、J5进行网络通信、储备等I/O数据交换的刀片式服务器就会遇到互不兼容的苦恼，各厂商会有自己的定义。
一些具有重要阻碍力的电信设备厂商更是有意采纳厂商标准去定义插脚的使用方式，制造设备间的不兼容性，从而坚持电信设备厂商自身的垄断地位及其高额利润。
---- 尽管目前接口标准日趋完善，然而都刚刚公布不久（在下一个题目中讨论），在产品上兑现还需专门长一段时刻，而且电信设备制造上仍有可能不完全采纳新标准，连续制造不兼容咨询题。
---- 目前为止，只有HP一家声称完全按照CompactPCI标准设计刀片式服务器，而其他服务器厂商只是在总线和接口标准方面遵循CompactPCI，在刀片的尺寸上没有完全按照该标准去执行。
---- 什么缘故服务器厂商也不能完全遵循标准呢？让我们看一下CompactPCI的电路板规格定义就明白缘故所在了。
按照CompactPCI的定义，电路板高度为100mm （3U）和233.35mm（6U），这一规格被部分刀片式服务器产品所遵循，然而160mm 的电路板深度却难以设计一块功能齐全的服务器刀片，因此专门多厂商都在电路板深度方面按照自己的标准大幅增加。
如此就造就了厂商间产品规格标准的不统一，刀片与机柜互不兼容。
---- 另外，刀片式服务器如何进行集中治理和监控，目前还没有完整的标准可依，CompactPCI规范没有在治理方面定义一个完整方案。
因此乎，仁者见仁，智者见智，厂商各行其道，互不兼容。
---- 标准的纷争是目前困扰刀片式服务器市场的要紧咨询题。
用户为各厂商产品间的互不兼容而困惑。
---- 应用模式3：高性能运算群机系统---- 在进行高性能的科学和工程运算时，与采纳大型机的方式相比较，大量的刀片式服务器进行群集运算，能够发挥出刀片式服务器的成本优势。
CompactPCI的现状与以后---- 从某种角度上讲，CompactPCI的现状与以后决定了以后几年刀片式服务器的进展趋势。
2001年9月，PICMG公布了CompactPCI 2.0版本的补充标准2.16，定义了CompactPCI Packet Switching Backplane（包交换式底板），简称CompactPCI/PSB。
该标准在CompactPCI机柜背板总线中定义了一个星型拓扑的10/100/1000Mbps交换式以太网，从而能够在此基础上提供插板间的IP连接。
该协议与64位CompactPCI、H.110并存，因为CompactPCI/PSB的连接插脚定义在外围插座(Peripheral slot)的J3。
特定插座用于安装实现网络交换功能的插板（在刀片式服务器上称之为网络刀片）。
规范中还定义该插板能够实现冗余设计。
---- PICMG研究这一标准的重要目的在于支持基于IP的电信应用，然而却为刀片式服务器与以太网的紧密结合提供了能够依据的工业标准。
这种“背板上的以太网”支持最多21个插座，每个插座的速率为10/100/1000/2000Mbps，背板带宽高达40Gbps，支持链路层的流量操纵。
这一标准也从背板带宽上解决了33MHz 64位CompactPCI总线带宽不足的咨询题，服务器刀片能够利用CompactPCI总线外的网络带宽进行高速的外部数据I/O，包括网络储备等。
