尺寸公差配合标准

尺寸公差配合标准

2
在互换性生产中，需要各种不同性质的配合，即使配合公差确定后， 也可通过改变孔和轴的公差带位置，使配合获得多种的组合形式。为了 简化孔、轴公差的组合形式，统一孔（或轴）公差带的评判基准，进而 达到减少定值刀、量具的规格数量，获得最大的经济效益，国家标准规 定了两种基准制，即基孔制和基轴制。
(1). 基孔制 基孔制是基本偏差为一定的孔（H）的公差带，与不同基本偏差的轴 （a～zc）的公差带形成各种配合的一种制度，如图1-11所示。 基孔制配合中的孔是基准件，称为基准孔，其代号为H，它的基本偏 差为下极限偏差，其数值为零，公差带在零线的上方。
图 1-9 基本偏差
(2). 图1-10所示为基本偏差系列图。 基本偏差的代号用拉丁字母（按英文字母读 音）表示， 大写字母表示孔， 小写字母表示轴。 在26个英文字母中去掉易与其 它学科的参数相混淆的五个字母I、 L、 O、 Q、 W（i、 l、 o、 q、 w）外， 国家 标准规定采用21个， 再加上7个双写字母CD、 EF、 FG、 JS、 ZA、 ZB、 ZC（cd、 ef、 fg、 js、 za、 zb、 zc）， 共有28个基本偏差代号， 构成孔（或轴）的基本偏 差系列。 它反映了28种公差带相对于零线的位置。
ES=－ei +Δ, Δ=ITn－ITn-1 = ITh－ITs 。
例 解
11-）5 查标准公差6：0因mH为99孔、轴同级6，0 IMTh99=90.074
2) 计算极限偏差：
基孔制：
,
的基本偏 es = + 0.011 ;
另一偏差 es = ei +IT690=H+90.00101.0+740.074=6+00.m0895 ;

常用尺寸公差与配合表

常用尺寸公差与配合表

常用尺寸公差与配合表以下是常用的尺寸公差与配合表：1. H 系列公差与配合表：- H6：工件公差为±0.009mm，配合公差为0~0.025mm。

- H7：工件公差为±0.018mm，配合公差为0~0.050mm。

- H8：工件公差为±0.030mm，配合公差为0~0.080mm。

- H9：工件公差为±0.050mm，配合公差为0~0.120mm。

- H10：工件公差为±0.080mm，配合公差为0~0.180mm。

2. JS 系列公差与配合表：- JS6：工件公差为±0.012mm，配合公差为-0.006mm~0.020mm。

- JS7：工件公差为±0.020mm，配合公差为-0.009mm~0.030mm。

- JS8：工件公差为±0.028mm，配合公差为-0.012mm~0.040mm。

- JS9：工件公差为±0.040mm，配合公差为-0.016mm~0.050mm。

- JS10：工件公差为±0.060mm，配合公差为-0.022mm~0.070mm。

3. P 系列公差与配合表：- P6：工件公差为±0.005mm，配合公差为-0.006mm~0mm。

- P7：工件公差为±0.010mm，配合公差为-0.010mm~0mm。

- P8：工件公差为±0.018mm，配合公差为-0.012mm~0mm。

- P9：工件公差为±0.030mm，配合公差为-0.015mm~0mm。

- P10：工件公差为±0.048mm，配合公差为-0.018mm~0mm。

这些只是一些常见的尺寸公差与配合表，实际应用中可能会根据具体情况选择其他标准或特殊公差。

尺寸公差与配合标准表

尺寸公差与配合标准表

公差与配合标准表1．基本偏差系列及配合种类.2．标准公差值及孔和轴的极限偏差值有缘学习更多关注桃报：奉献教育（店铺）标准公差值(基本尺寸大于6至500mm)基本尺寸mm公差等级IT5 IT6 IT7 IT8 IT9 IT10 IT11 IT12孔的极限差值（基本尺寸由大于10至315mm）μm轴的极限偏差（基本尺寸由于大于10至315mm）注：标注▼者为优先公差等级，应优先选用。

形状和位置公差（摘自GB1182～1184－80）形位公差符号分类形状公差位置公差项目直线度平面度圆度圆柱度平行度垂直度倾斜度同轴度对称度位置度圆跳动全跳动符号圆度和圆柱度公差μm主参数d(D)图例公差等级主参数d(D) mm应用举例>6～10>10～18>18～30>30～50>50～80>80～120>120～180>180～250>250～315>315～400>400～5005 1.5 2 2.5 2.5 3 4 5 7 8 9 10 安装E、C级滚6 2.5 3 4 4 5 6 8 10 12 13 15动轴承的配合面，通用减速器的轴颈，一般机床的主轴。

7 4 5 6 7 8 10 12 14 16 18 20千斤顶或压力油缸的活塞，水泵及减速器的轴颈，液压传动系统的分配机构8 6 8 9 11 13 15 18 20 23 25 279 9 11 13 16 19 22 25 29 32 36 40 起重机、卷扬机用滑动轴承等10 15 18 21 25 30 35 40 46 52 57 63直线度和平面度公差μm 主参数L图例公差等级主要参数L mm应用举例≤10>10～16>16～25>25～40>40～63>63～100>100～160>160～250>250～400>400～6305 2 2.5 3 4 56 8 10 12 15 普通精度的机床导轨6 3 4 5 6 8 10 12 15 20 257 5 6 8 10 12 15 20 25 30 40 轴承体的支承面，减速器的壳体，轴系支承轴承的接合面8 8 10 12 15 20 25 30 40 50 609 12 15 20 25 30 40 50 60 80 100辅助机构及手动机械的支承面，液压管件和法兰的连接面10 20 25 30 40 50 60 80 100 120 150平行度、垂直度和倾斜度公差有缘学习更多关注桃报：奉献教育（店铺）μm主参数L、d (D)图例公差等级主参数L、d（D）mm应用举例≤10>10～16>16～25>25～40>40～63>63～100>100～160>160～250>250～400>400～6305 56 8 10 12 15 20 25 30 40 垂直度用于发动机的轴和离合器的凸缘，装D、E级轴承和装C、D级轴承之箱体的凸肩6 8 10 12 15 20 25 30 40 50 60 平行度用于中等精度钻模的工作面，7～10级精度齿轮传动壳体孔的中心线7 12 15 20 25 30 40 50 60 80 100 垂直度用于装F、G 级轴承之壳体孔的轴线，按h6与g6连接的锥形轴减速机的机体孔中心线8 20 25 30 40 50 60 80 100 120 150 平行度用于重型机械轴承盖的端面、手动传动装置中的传动轴同轴度、对称度、圆跳动和全跳动公差确良有缘学习更多关注桃报：奉献教育（店铺）μm主参数d(D)、B、L图例公差等主参数d（D）、B、Lmm 应用举例级>3～6 >6~10>10～18 >18～30>30～50>50～120>120～250>250～5005 3 4 56 8 10 12 156和7级精度齿轮轴的配合面，较高精度的快速轴，较高精度机床的轴套6 5 6 8 10 12 15 20 257 8 10 12 15 20 25 30 40 8和9级精度齿轮轴的配合面，普通精度高速轴（100r/min以下），长度在1m以下的主传动轴，起重运输机的鼓轮配合孔和导轮的滚动面M 12 15 20 25 30 40 50 60 表面粗糙度表面粗糙度R a值的应用范围粗糙度代号光洁度代号表面形状、特征加工方法应用范围ⅠⅡ除净毛刺铸、锻、冲压、热轧、冷轧用于保持原供应状况的表面微见刀痕粗车，刨，立铣，平铣，钻毛坯粗加工后的表面可见加工痕迹车，镗，刨，钻，平铣，立铣，锉，粗铰，磨，铣齿比较精确的粗加工表面，如车端面、倒角微见加工痕迹车，镗，刨，铣，刮1～2点／cm2，拉，磨，锉滚压，铣齿不重要零件的非结合面，如轴、盖的端面，倒角，齿轮及皮带轮的侧面、平键及键槽的上下面，轴或孔的退刀槽看不见加工痕迹车，镗，刨，铣，铰，拉，磨，滚压，铣齿，刮1～2点／cm2IT12级公差的零件的结合面，如盖板、套筒等与其它零件联接但不形成配合的表面，齿轮的非工作面，键与键槽的工作面，轴与毡圈的摩擦面可辨加工痕迹的方向车，镗，拉，磨，立铣，铰，滚压，刮3～10点／cm2IT8～IT12级公差的零件的结合面，如皮带轮的工作面，普通精度齿轮的齿面，与低精度滚动轴承相配合的箱体孔微辨加工痕迹的方向铰，磨，镗，拉，滚压，刮3～10点／cm2IT6～IT8厅级公差的零件的结合面；与齿轮、蜗轮、套筒等的配合面；与高精度滚动轴承相配合的轴颈；7级精度大小齿轮的工作面；滑动轴承轴瓦的工作面；7～8 级精度蜗杆的齿面不可辨加工痕迹的方向布轮磨，磨，研磨，超级加工IT5、IT6级公差的零件的结合面，与C级精度滚动轴承配合的轴颈；3、4、5级精度齿轮的工作面暗光泽面超级加工仪器导轨表面；要求密封的液压传动的工作面；塞的外表面；活汽缸的内表面注：1. 粗糙度代号I为第一种过渡方式。

配合尺寸公差表-轴尺寸公差表

配合尺寸公差表-轴尺寸公差表

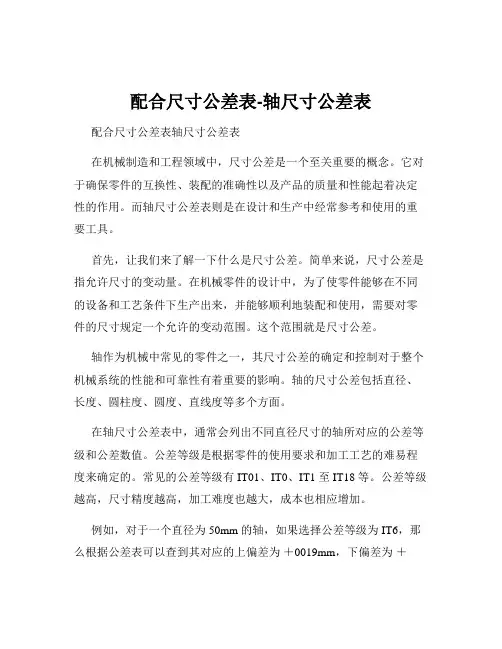

配合尺寸公差表-轴尺寸公差表配合尺寸公差表轴尺寸公差表在机械制造和工程领域中，尺寸公差是一个至关重要的概念。

它对于确保零件的互换性、装配的准确性以及产品的质量和性能起着决定性的作用。

而轴尺寸公差表则是在设计和生产中经常参考和使用的重要工具。

首先，让我们来了解一下什么是尺寸公差。

简单来说，尺寸公差是指允许尺寸的变动量。

在机械零件的设计中，为了使零件能够在不同的设备和工艺条件下生产出来，并能够顺利地装配和使用，需要对零件的尺寸规定一个允许的变动范围。

这个范围就是尺寸公差。

轴作为机械中常见的零件之一，其尺寸公差的确定和控制对于整个机械系统的性能和可靠性有着重要的影响。

轴的尺寸公差包括直径、长度、圆柱度、圆度、直线度等多个方面。

在轴尺寸公差表中，通常会列出不同直径尺寸的轴所对应的公差等级和公差数值。

公差等级是根据零件的使用要求和加工工艺的难易程度来确定的。

常见的公差等级有 IT01、IT0、IT1 至 IT18 等。

公差等级越高，尺寸精度越高，加工难度也越大，成本也相应增加。

例如，对于一个直径为 50mm 的轴，如果选择公差等级为 IT6，那么根据公差表可以查到其对应的上偏差为＋0019mm，下偏差为＋0008mm。

这意味着在生产过程中，该轴的直径尺寸应该在 50008mm 至 50019mm 之间，才能满足设计要求。

轴的长度尺寸公差也是非常重要的。

它直接影响到轴在装配中的位置和配合关系。

一般来说，轴的长度公差也会根据不同的长度范围和公差等级来确定。

除了直径和长度，轴的形状公差如圆柱度、圆度和直线度等也会在公差表中有所体现。

圆柱度是指轴的圆柱表面的形状偏差，圆度是指轴的横截面的圆的形状偏差，直线度则是指轴的轴线的直线度偏差。

这些形状公差的控制对于轴的旋转精度、运动平稳性以及与其他零件的配合精度都有着重要的意义。

在实际应用中，选择合适的轴尺寸公差需要综合考虑多个因素。

首先是零件的功能和使用要求。

如果轴在高速旋转或承受重载的情况下工作，那么就需要选择较高的公差等级，以保证其精度和可靠性。

尺寸的公差、配合与检测

尺寸的公差、配合与检测

一、基准制的选用
基准制的选用原则： （1）一般情况优先选用基孔制 优点：减少孔的定值尺寸，从而减少定值刀具、量具的规格和数量。 （2）特殊情况选用基轴制 1）冷拉钢轴与相配件的配合
冷拉标准轴，尺寸、形状很准确，表面微观形貌精度也很高，外圆表面 不再加工即可使用。
2）轴形标准件与相配件的配合 3）一轴配多孔且各处松紧要求不同的配合，图3－16。 （3）精度不高且需经常装拆的情况允许采用非基准制，图3－17。
三、有关配合的术语及定义 3、配合公差
三、有关配合的术语及定义
4、配合制
①
配合制 同一极限制的孔和轴组成配合的一种制度称为 配合制。GB/T1800.1-1997规定了两种配合制度：基孔 制配合和基轴制配合。 基孔制配合 基本偏差为一定的孔的公差带与不同基本 偏差轴的公差带形成各种配合的一种制度。基孔制中的 孔为基准孔，其下偏差为零,代号H。 基轴制配合 基本偏差为一定的轴的公差带与不同基本 偏差孔的公差带形成各种配合的一种制度。基轴制中的 轴为基准轴， 其上偏差为零，代号h。
孔 ES=Dmax -D
孔 EI=Dmin -D
轴 es=dmax -D
轴 ei=dmin -D
下偏差 最小极限尺寸减其基本尺寸所得代数差。 极限偏差 上偏差和下偏差的通称。 实际偏差 实际尺寸减其基本尺寸的代数差。 孔Ea=Da －D；轴ea=da-D。 基本偏差 在极限与配合制中,用以确定公差带相对于零线位置的上偏差或下偏 差，数值均已标准化，一般为靠近零线的那个极限偏差。
Da,da表示
孔和轴的实际尺寸的合格条件分别为： Dmin≤Da≤Dmax ；dmin≤da≤dmax
一、有关孔、轴和尺寸的术语及定义
二、有关尺寸偏差、公差的术语及定义

尺寸公差与配合

尺寸公差与配合

5.2. GB/T4458.5—2003 机械制图尺寸公差与配合注法5.2.1 概述完整地看，“GB/T4458.5—2003 机械制图尺寸公差与配合标注”只是“极限与配合”知识领域中比较具有表现意义的一个如何标注的标准，故有必要大致认识一下“极限与配合”。

5.2.1.1.极限与配合概念极限与配合属于几何精度中尺寸精度的范畴。

极限与配合概念的产生、建立与发展与大工业的发展密切相关，并与社会的技术经济相联系。

18世纪后半期，以机器为主体的工厂逐渐代替以手工为主体的工场，零件的生产由以前的单件或小批量，发展到必须大批量可以“互换性”的生产。

“互换性”要求同一批零件的尺寸不必绝对一致准确，而只要求尺寸在某一合理的范围之内即可以保证一批零件可以不加挑选地“配合”，这里的尺寸的合理范围，即是尺寸“公差”的萌芽。

允许尺寸的最大最小值，即是尺寸的极限。

5.2.1.2.极限与配合标准化随着资本主义大工业的快速发展迫切要求零部件“互换性”的范围要扩大。

1902年，英国的一家名为纽瓦尔（Newall）的公司制定并出版了一本《纽瓦尔标准—极限表》，这是现在看到的最早的极限与配合制。

1906年，英国发布了“极限与配合”的国家标准“B.S.27”。

1925年，英国出版的《A.S.A.B4a》中，包括了“极限与配合”的内容。

1962年，ISO正式发布了“ISO/R286—1962 极限与配合第1部分公差与偏差”。

其后至今，又相继发布了一系列相关标准，开始了新“极限与配合”制。

1959年，中国发布了“GB159～174—1959 公差与配合”，是参考原苏联标准制定的，属于旧的“极限与配合”制。

1979年中国发布了第二部“GB1800～1804—1979 公差与配合”，这套标准采用了当时国际上最先进的新“极限与配合”制，ISO“极限与配合”制是由“标准公差系列”和“基本偏差系列”组成，对“公差带位置”和“公差带大小”分别进行标准化，形成了“基孔制”或“基轴制”下的“间隙配合”、“过盈配合”或“过渡配合”，只可惜当时未下决心把名字改为“极限与配合”，却仍叫“公差与配合”。

2.4常用尺寸公差与配合的选用


（3）结构上的需要。常 常应用于一轴与多孔配合， 且配合性质不同的情况。
1-活塞销 2-活塞
3-连杆
（4）与标准件配合的要求 若与标准件(零件或部件)配合，应以标准件 为基准件、来确定采用基孔制还是基轴制。 如平键、半圆键等键联接，由于键是标准件， 键与键槽的配合应采用基轴制；滚动轴承外圈与 箱体孔的配合应采用基轴制，滚动轴承内圈与轴 的配合应采用基孔制。
2-4
IT7=35μm。
如果孔、轴都选6级，则Tf=44 ＜ 45 （μm），虽然符合上述公式要求，但不符 合此时孔必须比轴低一级的标准要求（考虑 工艺等价）。
因此，孔选 6 级，轴选 5 级。 即 Tf=15+22=37 ＜ 45（μm） 符合要求的是 Th= IT6，Ts= IT5。
三、配合的选用 1．根据使用要求确定配合的类别 配合的选择首先要确定配合的类别。选择 时，应根据具体的使用要求确定是间隙配合 还是过渡或过盈配合。例如，孔、轴有相对 运动(转动或移动)要求，必须选择间隙配合； 若孔、轴间应无相对运动，应根据具体工作 条件的不同确定过盈、过渡甚至间隙配合。
得TD=IT8=39μm， Td=IT7=25μm
（3）确定轴的基本偏差代号 Xmax = ES - ei ≤[Xmax] = +90 Xmin = EI - es ≥ [Xmin] = +20 Td = es-ei = 25
（1） （2） （3）
由式（2）得 es ≤ EI－｜Xmin｜=0 - 20 算得 es ≤ -20 为什么不计算ei? 由式（3）得 ei = es - Td代入式（1） 解得 es≥ES＋ Td －｜Xmax｜ = 39 + 25 – 90 = -26 ∴ es ≥ - 26 即轴的基本偏差应满足： -26≤es≤-20

尺寸公差与配合规范标准表

公差与配合1．基本偏差系列及配合种类.2．标准公差值及孔和轴的极限偏差值标准公差值(基本尺寸大于6至500mm)基本尺寸mm公差等级IT5 IT6 IT7 IT8 IT9 IT10 IT11 IT12孔的极限差值（基本尺寸由大于10至315mm）μm轴的极限偏差（基本尺寸由于大于10至315mm）公差带级>10～18 >18～30 >30～50 >50～80 >80～120 >120～180 >180～250 >250～315 ▼6+29+18+35+22+42+26+51+32+59+37+68+43+79+50+88+567+36+18+43+22+51+26+62+32+72+37+83+43+96+50+108+56注：标注▼者为优先公差等级，应优先选用。

形状和位置公差（摘自GB1182～1184－80）形位公差符号分类形状公差位置公差项目直线度平面度圆度圆柱度平行度垂直度倾斜度同轴度对称度位置度圆跳动全跳动符号圆度和圆柱度公差μm主参数d(D)图例公差等级主参数d(D) mm应用举例>6～10>10～18>18～30>30～50>50～80>80～120>120～180>180～250>250～315>315～400>400～5005 1.5 2 2.5 2.5 3 4 5 7 8 9 10安装E、C级滚动轴承的配合面，通用减速器的轴颈，一般机床的主轴。

6 2.5 3 4 4 5 6 8 10 12 13 157 4 5 6 7 8 10 12 14 16 18 20千斤顶或压力油缸的活塞，水泵及减速器的轴颈，液压传动系统的分配机构8 6 8 9 11 13 15 18 20 23 25 279 9 11 13 16 19 22 25 29 32 36 40 起重机、卷扬机用滑动轴承等10 15 18 21 25 30 35 40 46 52 57 63直线度和平面度公差μm 主参数L图例公主要参数L mm 应用举例差等级≤10>10～16>16～25>25～40>40～63>63～100>100～160>160～250>250～400>400～6305 2 2.5 3 4 56 8 10 12 15 普通精度的机床导轨6 3 4 5 6 8 10 12 15 20 257 5 6 8 10 12 15 20 25 30 40 轴承体的支承面，减速器的壳体，轴系支承轴承的接合面8 8 10 12 15 20 25 30 40 50 609 12 15 20 25 30 40 50 60 80 100 辅助机构及手动机械的支承面，液压管件和法兰的连接面10 20 25 30 40 50 60 80 100 120 150平行度、垂直度和倾斜度公差μm主参数L、d (D)图例公差主参数L、d（D）mm 应用举例同轴度、对称度、圆跳动和全跳动公差确良μm主参数d(D)、B、L图例公差等级主参数d（D）、B、Lmm应用举例>3～6 >6~10>10～18>18～30>30～50>50～120>120～250>250～5005 3 4 56 8 10 12 15 6和7级精度齿轮轴的配合面，较高精度的快速轴，较高精度机床的轴套6 5 6 8 10 12 15 20 257 8 10 12 15 20 25 30 40 8和9级精度齿轮轴的配合面，普通精度高速轴（100r/min 以下），长度在1m 以下的主传动轴，起重运输机的鼓轮配合孔和导轮的滚动面M 12 15 20 25 30 40 50 60表面粗糙度表面粗糙度R a值的应用范围粗糙度代号光洁度表面形状、特征加工方法应用范围ⅠⅡ代号除净毛刺铸、锻、冲压、热轧、冷轧用于保持原供应状况的表面微见刀痕粗车，刨，立铣，平铣，钻毛坯粗加工后的表面可见加工痕迹车，镗，刨，钻，平铣，立铣，锉，粗铰，磨，铣齿比较精确的粗加工表面，如车端面、倒角微见加工痕迹车，镗，刨，铣，刮1～2点／cm2，拉，磨，锉滚压，铣齿不重要零件的非结合面，如轴、盖的端面，倒角，齿轮及皮带轮的侧面、平键及键槽的上下面，轴或孔的退刀槽看不见加工痕迹车，镗，刨，铣，铰，拉，磨，滚压，铣齿，刮1～2点／cm2IT12级公差的零件的结合面，如盖板、套筒等与其它零件联接但不形成配合的表面，齿轮的非工作面，键与键槽的工作面，轴与毡圈的摩擦面可辨加工痕迹的方向车，镗，拉，磨，立铣，铰，滚压，刮3～10点／cm2IT8～IT12级公差的零件的结合面，如皮带轮的工作面，普通精度齿轮的齿面，与低精度滚动轴承相配合的箱体孔微辨加工痕迹的方向铰，磨，镗，拉，滚压，刮3～10点／cm2IT6～IT8厅级公差的零件的结合面；与齿轮、蜗轮、套筒等的配合面；与高精度滚动轴承相配合的轴颈；7级精度大小齿轮的工作面；滑动轴承轴瓦的工作面；7～8 级精度蜗杆的齿面不可辨加工痕迹的方向布轮磨，磨，研磨，超级加工IT5、IT6级公差的零件的结合面，与C级精度滚动轴承配合的轴颈；3、4、5级精度齿轮的工作面暗光泽面超级加工仪器导轨表面；要求密封的液压传动的工作面；塞的外表面；活汽缸的内表面注：1. 粗糙度代号I为第一种过渡方式。

尺寸公差和配合公差计算

尺寸公差和配合公差计算公差等级分为IT01、IT0、IT1 – IT18，精度等级依次降低，公差值越来越大。

1.尺寸公差1）孔公差T D = |D max- D min| = |ES-EI|2）轴公差T d = |d max- d min| = |es-ei|2.配合公差1）间隙量X max = D max- d min = ES- eiX min = D min- d max = EI- es2）过盈量Y max = D min- d max = EI- esY min = D max- d min = ES- ei3）过渡量X max = D max- d min = ES- eiY max = D min- d max = EI- es4）配合公差间隙配合T f = |X max- X min|= T D+T d过盈配合T f = |Y max- Y min|= T D+T d过渡配合T f = |Y max- X max|= T D+T d3.计算举例1）以下尺寸Ф10-0.0220、Ф250-0.044-0.015、Ф70+0.075+0.105中精度等级最高的？精度等级最低的？解：查标准GB/T1800.3，得精度等级最高的Ф250-0.044-0.015（IT6），精度等级最低的Ф10-0.0220（IT8）。

2）配合件，孔Ф200+0.013，最大间隙量X max=0.011，配合公差T f=0.022。

问：轴上偏差？轴下偏差？解：∵T D = 0.013，T f = T D+T d∴Td = T f-T D = 0.022-0.013 = 0.009∵X max = ES- ei∴轴下偏差ei = ES-X max =+ 0.013-0.011 = +0.002，轴上偏差es = ei+T d = +0.002+0.009 = +0.011。

尺寸公差基本偏差配合基准和公差

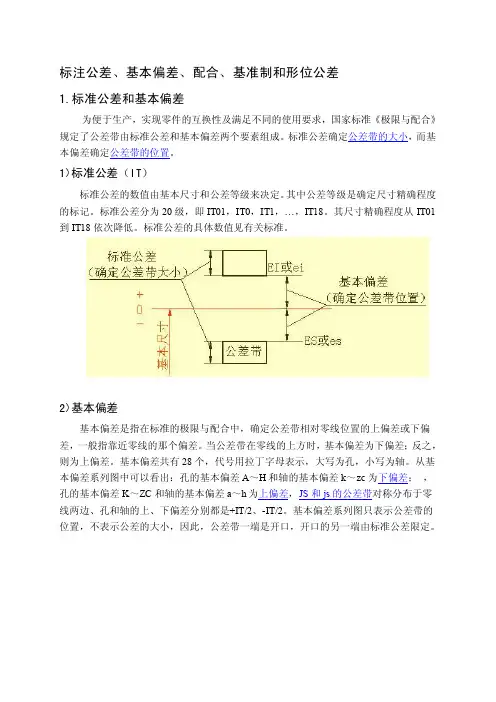

标注公差、基本偏差、配合、基准制和形位公差1.标准公差和基本偏差为便于生产，实现零件的互换性及满足不同的使用要求，国家标准《极限与配合》规定了公差带由标准公差和基本偏差两个要素组成。

标准公差确定公差带的大小，而基本偏差确定公差带的位置。

1)标准公差（IT）标准公差的数值由基本尺寸和公差等级来决定。

其中公差等级是确定尺寸精确程度的标记。

标准公差分为20级，即IT01，IT0，IT1，…，IT18。

其尺寸精确程度从IT01到IT18依次降低。

标准公差的具体数值见有关标准。

2)基本偏差基本偏差是指在标准的极限与配合中，确定公差带相对零线位置的上偏差或下偏差，一般指靠近零线的那个偏差。

当公差带在零线的上方时，基本偏差为下偏差；反之，则为上偏差。

基本偏差共有28个，代号用拉丁字母表示，大写为孔，小写为轴。

从基本偏差系列图中可以看出：孔的基本偏差A～H和轴的基本偏差k～zc为下偏差；，孔的基本偏差K～ZC和轴的基本偏差a～h为上偏差，JS和js的公差带对称分布于零线两边、孔和轴的上、下偏差分别都是+IT/2、-IT/2。

基本偏差系列图只表示公差带的位置，不表示公差的大小，因此，公差带一端是开口，开口的另一端由标准公差限定。

基本偏差和标准公差，根据尺寸公差的定义有以下的计算式：ES=EI+IT 或EI=ES-IT ei=es-IT或es=ei+IT孔和轴的公差带代号用基本偏差代号与公差带等级代号组成。

2.配合基本尺寸相同的、相互结合的孔和轴公差带之间的关系，称为配合。

根据使用要求的不同，孔和轴之间的配合有松有紧，因而国标规定配合种类：1）间隙配合孔与轴装配时，有间隙（包括最小间隙等于零）的配合。

孔的公差带在轴的公差带之上。

2）过渡配合孔与轴装配时，可能有间隙或过盈的配合。

孔的公差带与轴的公差带互相交叠。

3）过盈配合孔与轴装配时有过盈（包括最小过盈等于零）的配合。

孔的公差带在轴的公差带之下。

3.基准制在制造配合的零件时，使其中一种零件作为基准件，它的基本偏差一定，通过改变另一种非基准件的基本偏差来获得各种不同性质配合的制度称为基准制。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1. 尺寸与公差的基本术语
公差带图：用尺寸公差带的高度和相互位置表示公 差大小和配合性质。它由零线和公差带组成。
1）零线 确定偏差的基准线。
2）公差带 由代表上偏差和下偏差两条直线所限定 的区域。
二、极限与配合的基本内容 例题1
二、极限与配合的基本内容 例题
二、极限与配合的基本内容
2. 配合的基本术语
配合（ fit ）：基本尺寸相同，相互结合的孔与轴公 差带之间的关系。
间隙配合
三
种
过渡配合
关
系
过盈配合
二、极限与配合的基本内容
2. 配合的基本术语
间隙配合（Clearance fit）
具有间隙（含最小间隙等于零）的配合。
孔的公差带位于轴的公差带之上，通常指孔大、轴 小的配合。
二、极限与配合的基本内容
2. 孔与轴的《极限与配合》标准是机械工程最重要 的基础标准，制定最早，体系比较完善，也是学 习其它互换性标准的基础。
一、概述
二、极限与配合的基本内容
1广. 尺义寸的与孔公与差轴的基：本孔术为语包容面（尺寸之间无材料）， 在加工过程中，尺寸越加工越大；而轴是被包容面
（孔尺与寸之轴间（有ho材le料a）nd，s尺ha寸ft）越加工越小。
二、极限与配合的基本内容
1. 尺寸与公差的基本术语
基本尺寸（basic size）
基本尺寸是设计给定的尺寸，用D和d（L或l）表示 （大写字母表示孔，小写字母表示轴）。
它是根据产品的使用要求、零件的刚度等要求，计 算或通过实验而确定的。它应该在优先数系中选择。二、极限与配合的基本内容
1. 尺寸与公差的基本术语
二、极限与配合的基本内容
1. 尺寸与公差的基本术语
尺寸公差（Tolerance） 尺公寸差公与差偏是差指是允两许个尺不寸同的的变概动念量。
公孔差：表示制造精度的要求，反映加工的难易程度。
偏差表示与基本尺寸远离程度，它表示公差带的位置，影 响配合的松紧程度。
轴：
问题：比较公差与偏差
二、极限与配合的基本内容
孔通常指工件的圆柱形内表面，也包括非圆柱 型的表面（由两个平行平面或切面的包容面）。
轴是指工件的圆柱型表面（由两个平行平面或 切面而形成的被包容面）。
二、极限与配合的基本内容
1. 尺寸与公差的基本术语
尺寸（size）
尺寸是特定单位表示的两点之间距离的数值。 通常用㎜表示 （常省略）
如直径Ø40、半径R20，宽度12，高度120，中心距60等。
二、极限与配合的基本内容
2. 配合的基本术语
过渡配合（ Transition fit ）
可能产生间隙或过盈的配合。
孔、轴公差带相互交叠，是介于间隙配合与过盈配 合之间的配合 。
特点：其间隙或过盈的数值都较小，一般来讲， 过渡配合的工件精度都较高
二、极限与配合的基本内容
2. 配合的基本术语
过渡配合（ Transition fit ）
二、极限与配合的基本内容
1. 尺寸与公差的基本术语
偏差（limits of deviation） 某尺寸与基本尺寸的代数差,其值可正、可负或零。 上偏差:最大极限尺寸与基本尺寸之差 下偏差:最小极限尺寸与基本尺寸之差 实际偏差:实际尺寸与基本尺寸之差 注意：标注和计算偏差时前面必须加注“+”或 “－”号（零除外）。
实际尺寸（actual size） 实际尺寸是通过测量得到的尺寸（Da、da ） 实际尺寸并非尺寸的真值。
二、极限与配合的基本内容
1. 尺寸与公差的基本术语
极限尺寸（limits of size） 极限尺寸允许尺寸变化的两个界限值。 最大极限尺寸：Dmax、dmax 最小极限尺寸：Dmin、dmin 合格零件的实际尺寸应该是：
二、极限与配合的基本内容
例题2
例2-2 求下列三种孔、轴配合的极限间隙或过盈、配合公差， 并绘制公差带图
2. 配合的基本术语
间隙配合（Clearance fit）
二、极限与配合的基本内容
2. 配合的基本术语
过盈配合（ Interference fit）
具有过盈（含最小过盈等于零）的配合。
孔的公差带位于轴公差带之下，通常是指孔小、轴 大的配合，
二、极限与配合的基本内容
2. 配合的基本术语
过盈配合（ Interference fit）
第二讲 尺寸公差带与 三大类配合
2015.2.25
一、概述
1. 新国标（GB/T1800.1－1997）、（GB/T1800.2～ 1800.3－1998）、（GB/T1804－1992），代替了 1979年颁布的旧国标（GB1800～1804－79）中的 相应部分，这些新国标的依据是国际标准（ISO）， 以尽可能地使我国的国家标准与国际标准一致或 等同。
