设计院出具施工图的流程完整版

施工图出图流程一、引言施工图是建筑工程中至关重要的一环，它为施工者提供了明确的建造指引，同时也为工程的质量、进度和成本提供了有效的控制手段。

了解和掌握施工图的出图流程，对于提高设计效率、优化设计方案以及协调各方资源都具有重要的意义。

二、施工图出图流程概述施工图出图流程一般包括以下步骤：设计准备、方案设计、施工图设计、校对审查和出图。

每个步骤都有其特定的工作内容和要求。

1、设计准备：这是出图的最初阶段，主要工作包括收集相关资料，如项目任务书、地质勘察报告、使用功能要求等，并对项目进行初步分析和评估。

2、方案设计：根据前期准备工作，提出包含建筑、结构、水、电、暖等多个专业的初步方案，并对其进行整体规划和布局。

3、施工图设计：在方案设计的基础上，各专业进行详细设计，包括建筑平面图、结构图、管线布置图等。

4、校对审查：在设计完成后，进行内部校对和审查，以确保设计的正确性和合理性。

5、出图：经过校对审查后，进行正式的图纸输出，包括蓝图、电子版等。

三、施工图出图过程中的关键点1、充分的前期准备工作：对项目的理解越深入，设计时就越能把握住重点，从而避免后期出现重大设计变更。

2、良好的沟通和协作：各专业之间的密切配合，能够确保施工图的完整性和一致性。

3、严格的校对审查制度：通过严格的校对和审查，能够确保施工图的准确性和安全性。

4、图纸的标准化和规范化：统一的图纸风格和规范，能够提高图纸的可读性和易用性。

四、结语施工图出图流程虽然复杂，但只要掌握了其中的关键点，就能够做到高效、准确地进行设计。

对于设计师来说，不仅要具备扎实的专业知识和技能，还需要有出色的团队协作能力、严谨的工作态度和高度的责任心。

只有这样，才能输出高质量的施工图，为建筑工程的质量和进度提供有力的保障。

施工图审图流程是指对施工图纸进行审查、评估、修改和批准的过程，以确保施工图纸符合相关法规和标准，具有可行性和经济性，同时保证施工质量和安全。

本文将详细介绍施工图审图流程的各个环节，包括准备工作、初步审查、详细审查和批准等。

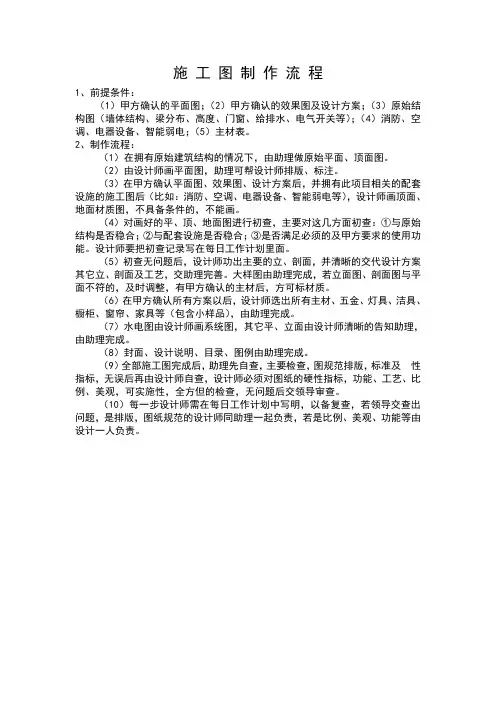

施工图的制作方法与流程解析施工图是建筑工程设计阶段中的重要一环，它是设计师将设计方案转化为具体施工指导的图纸。

施工图的制作方法与流程对于确保施工质量、提高工程效率至关重要。

本文将对施工图的制作方法与流程进行解析。

一、施工图的制作方法1. 收集设计资料：在开始施工图的制作之前，首先需要收集设计资料，包括设计方案、结构图、设备布置图等。

这些资料将为施工图的制作提供重要参考。

2. 绘制基础图：施工图的制作从基础图开始，基础图是建筑工程的基础，包括地坪、地基、基础等。

绘制基础图需要精确测量，确保图纸的准确性。

3. 绘制平面图：在基础图的基础上，绘制建筑物的平面图。

平面图包括建筑物的布局、墙体、门窗等。

绘制平面图需要考虑建筑物的功能需求和空间利用效率。

4. 绘制立面图：立面图是建筑物外立面的图纸，包括墙面、窗户、门等。

绘制立面图需要考虑建筑物的外观效果和美观度。

5. 绘制剖面图：剖面图是建筑物的纵向截面图，用于展示建筑物内部结构和布置。

绘制剖面图需要考虑建筑物的结构安全和功能需求。

6. 绘制细部图：细部图是对建筑物细节的展示，包括连接节点、构造细节等。

绘制细部图需要注重细节的准确性和清晰度。

7. 标注图纸：在绘制完成后，需要对图纸进行标注，包括尺寸标注、符号标注等。

标注图纸是为了方便施工人员理解和执行。

二、施工图的制作流程解析1. 设计方案阶段：在设计方案阶段，设计师需要根据建筑需求和客户要求进行初步设计，并形成初步的设计方案。

2. 方案评审阶段：设计方案需要经过评审，评审人员将对设计方案的合理性、可行性进行评估和审查，并提出修改意见。

3. 施工图设计阶段：在设计方案通过评审后，设计师将开始进行施工图的设计工作。

施工图设计包括绘制各种图纸和标注图纸。

4. 审查阶段：施工图设计完成后，需要进行审查。

审查人员将对施工图的准确性、合理性进行审查，并提出修改意见。

5. 完善与修改阶段：根据审查意见，设计师将对施工图进行完善和修改，确保图纸的准确性和可行性。

看来你不是设计院的，要不然不会不知道设计流程，给你普及一下,也顺便给答题的诸位一个模板,什么叫做认真答题！1.与甲方确定建筑方案，（方案阶段）2。

深化建筑图纸,（方案调整阶段)3.建筑图纸给设备电气结构专业，各专业分别在建筑图纸上进行专业设计,各专业深入设计中的各种问题,同时协调解决，(初步设计阶段）4.各专业把基本形成的图纸进行施工图设计（施工图设计阶段)5。

定好日期各专业同时出图并晒蓝图施工图.说白一点；就是建筑图现有各大概的摸样，然后各专业供图设计,共同出图。

只有在施工图阶段的图才叫建施图，结施图,电施图，设施图，在方案阶段的都叫方建图.另一种情况要区别对待：三边工程!，边勘测，边设计，边施工,此时结构先出挖槽图或者是底板图，此时结构是在建筑前面出施工图的.正文在如下几项中讲解如何画好施工图1、工作习惯、文件夹分类。

2、文件的保存与版本。

3、如何分电子文件。

4、用图纸空间方式制图。

5、用外部引用命令。

6、图层的应用.7、可错与不可错。

8、一个团队如何画施工图。

一、工作习惯、文件夹分类。

制图员工作量大、繁琐、文件多，有好的习惯会提升效率，方便自字资料》《备份》《其它》。

就这些了，每个人分夹不一样，我这分的也不一定好，但指出这一步很重要,分好夹，会省大量时间。

二、文件的保存与版本.建议使用CAD 2006 或更高的版本。

低于此版本的如2004有些不足,例如：进行COPY命令的时候，如果想连续复制，需要追加M命令，多了一步操作。

虽然只是一步，但成批制图时，加在一起进间就多了.2002版本，不足就更多了。

可是现在居然有人还要用R14制图，我不理解，迷惑中………。

文件保存时，建议存成2000版本便于文件传播，以便他人使用。

三、如何分电子文件。

控制。

家装面积小，所有平面、天花、地拼等都做在一起，由于面积小，电子档文件不会大，不会影响机器反应速度。

立面一个文件，节点一个文件。

不要多分文件，容易乱。

对于工装，一层分一个电子文件，用图纸空间做图(平面、天花等都在这个文件中）。

施工图纸的制作流程与步骤详解施工图纸是建筑工程中非常重要的一环，它是建筑师和工程师将设计方案转化为可执行的施工指南的关键文件。

在施工图纸的制作过程中，需要经历多个步骤和流程，下面将详细介绍施工图纸的制作流程与步骤。

第一步：收集资料和信息施工图纸的制作过程首先需要收集设计方案相关的资料和信息。

这些资料包括建筑设计方案、结构设计方案、给排水设计方案等。

通过收集这些资料，可以对建筑的整体结构和布局有一个初步的了解，为后续的施工图纸制作奠定基础。

第二步：编制建筑平面图建筑平面图是施工图纸的基础，它是建筑师将设计方案转化为平面图纸的重要步骤。

在编制建筑平面图时，需要根据设计方案中的建筑尺寸、功能分区等要求，绘制出建筑的平面布局。

同时，还需要考虑到建筑的使用功能和人流线等因素，确保平面图的合理性和实用性。

第三步：绘制立面图和剖面图在建筑平面图制作完成后，需要进一步绘制建筑的立面图和剖面图。

立面图是建筑的外立面展示，可以清晰地展示建筑的外观特征和立面构造。

而剖面图则是建筑的纵向切面展示，可以展示建筑的内部结构和构造。

通过绘制立面图和剖面图，可以更加全面地了解建筑的结构和细节，为后续的施工提供必要的指导。

第四步：标注尺寸和注释在绘制施工图纸的过程中，需要对建筑的各个部分进行标注尺寸和注释。

标注尺寸是为了确保施工人员能够准确地理解建筑的尺寸要求，从而进行精确的施工。

而注释则是为了解释施工图纸中一些特殊的构造和细节，使施工人员能够更好地理解和执行。

第五步：细化施工细节在施工图纸的制作过程中，还需要对一些细节进行进一步的细化。

这些细节包括建筑的各种连接节点、施工工艺要求、材料规格等。

通过细化施工细节，可以确保施工过程中的各个环节都能够得到准确的执行，从而提高施工的质量和效率。

第六步：审核和修改施工图纸的制作完成后，需要进行审核和修改。

在审核过程中，需要对施工图纸中的各个方面进行仔细检查，确保其与设计方案的一致性和可行性。

施工图纸的制作流程及标准要求施工图纸是建筑工程中非常重要的一环，它是将设计方案转化为具体施工操作的图纸，对于保证工程质量和进度具有重要作用。

本文将介绍施工图纸的制作流程及标准要求，以帮助读者更好地了解这一过程。

一、施工图纸的制作流程施工图纸的制作流程包括前期准备、方案设计、施工图设计、图纸审核和图纸发布等环节。

首先，前期准备阶段是制作施工图纸的基础。

在这个阶段，需要收集和整理相关的设计文件和资料，包括设计方案、土地规划、建筑设计说明书等。

同时，还需要与设计人员和建筑师进行沟通，明确设计要求和技术要求。

其次，方案设计是施工图纸制作的关键环节。

在这个阶段，设计人员需要根据前期准备阶段的资料和要求，进行方案设计。

这包括建筑的平面布局、立面设计、结构设计、设备布置等。

设计人员需要综合考虑建筑的功能性、美观性和经济性，确保设计方案符合工程要求。

然后，施工图设计是将方案设计转化为具体施工操作的过程。

在这个阶段，设计人员需要根据方案设计，绘制详细的施工图纸。

这包括建筑平面图、立面图、剖面图、结构图、设备图等。

在绘制过程中，设计人员需要严格按照相关标准和规范进行设计，确保图纸的准确性和可读性。

接下来，图纸审核是保证施工图纸质量的重要环节。

在这个阶段，需要由专业人员对施工图纸进行审核，包括建筑设计师、结构工程师、设备工程师等。

他们需要对图纸进行全面的审查，确保图纸符合相关标准和规范，并能够满足工程要求。

最后，图纸发布是将审核通过的施工图纸交付给施工方使用的过程。

在这个阶段，需要将图纸制作成纸质版或电子版，并按照相关要求进行归档和存档。

同时，还需要将图纸交付给施工方，以供施工使用。

二、施工图纸的标准要求施工图纸的制作需要符合一系列的标准要求，以确保图纸的准确性和可读性。

首先，施工图纸需要符合国家和行业相关的标准和规范。

这包括建筑设计规范、建筑结构设计规范、建筑设备设计规范等。

设计人员需要熟悉并遵守这些标准和规范，确保图纸的合法性和合规性。

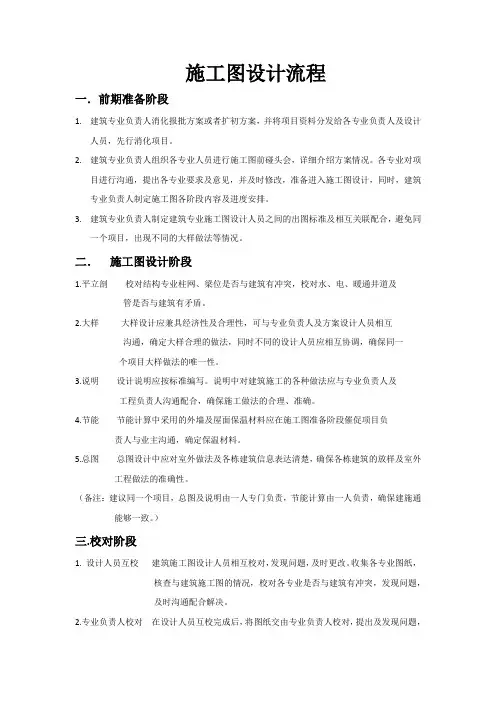

施工图设计流程一．前期准备阶段1.建筑专业负责人消化报批方案或者扩初方案，并将项目资料分发给各专业负责人及设计人员，先行消化项目。

2.建筑专业负责人组织各专业人员进行施工图前碰头会，详细介绍方案情况。

各专业对项目进行沟通，提出各专业要求及意见，并及时修改，准备进入施工图设计，同时，建筑专业负责人制定施工图各阶段内容及进度安排。

3.建筑专业负责人制定建筑专业施工图设计人员之间的出图标准及相互关联配合，避免同一个项目，出现不同的大样做法等情况。

二．施工图设计阶段1.平立剖校对结构专业柱网、梁位是否与建筑有冲突，校对水、电、暖通井道及管是否与建筑有矛盾。

2.大样大样设计应兼具经济性及合理性，可与专业负责人及方案设计人员相互沟通，确定大样合理的做法，同时不同的设计人员应相互协调，确保同一个项目大样做法的唯一性。

3.说明设计说明应按标准编写。

说明中对建筑施工的各种做法应与专业负责人及工程负责人沟通配合，确保施工做法的合理、准确。

4.节能节能计算中采用的外墙及屋面保温材料应在施工图准备阶段催促项目负责人与业主沟通，确定保温材料。

5.总图总图设计中应对室外做法及各栋建筑信息表达清楚，确保各栋建筑的放样及室外工程做法的准确性。

（备注：建议同一个项目，总图及说明由一人专门负责，节能计算由一人负责，确保建施通能够一致。

）三.校对阶段1.设计人员互校建筑施工图设计人员相互校对，发现问题，及时更改。

收集各专业图纸，核查与建筑施工图的情况，校对各专业是否与建筑有冲突，发现问题，及时沟通配合解决。

2.专业负责人校对在设计人员互校完成后，将图纸交由专业负责人校对，提出及发现问题，及时反馈给设计人员进行修改。

3.工程负责人校对专业负责人校对完成后，将图纸交由工程负责人校对，提出及发现问题，及时反馈给设计人员修改。

四.出图阶段1.施工图完成后，要预留时间打图，晒图，签字，盖章等，确保项目进度，不出现拖图的情况。

2.打图完成后，配合后勤人员将施工图图纸送审，专业负责人应将送审所需材料提早准备好，材料缺少部分应及早与业主负责人联系，完善材料。

设计院施工图设计流程设计院施工图设计流程：从规划到出图的完整过程一、背景介绍设计院作为建筑领域的中坚力量，承担着为城市建设提供优质设计服务的使命。

在 design-build 过程中，施工图设计是至关重要的环节，它为项目的实施提供了详尽的指导。

本文将详细介绍设计院施工图设计的流程。

二、施工图设计流程概述设计院的施工图设计流程通常包括以下几个阶段：规划设计方案、绘制施工图、审查施工图、修改完善施工图以及出图。

每个阶段都是必不可少的，确保最终的设计成果符合项目要求。

三、具体步骤1、规划设计方案：在规划设计方案阶段，设计院将根据项目需求进行方案设计，确定建筑物的布局、空间需求、材料选用等。

2、绘制施工图：在绘制施工图阶段，设计院将根据规划设计方案进行深化设计，绘制出详细的施工图纸。

这一阶段需要考虑空间布局、细节处理、标高、比例尺等因素。

3、审查施工图：审查施工图是确保设计符合国家法律法规和建筑设计标准的关键步骤。

在这一阶段，设计院将对施工图纸进行内部审核，查找潜在的问题并进行修正。

4、修改完善施工图：在审查完成后，设计院将对施工图进行修改和完善，以确保图纸的准确性和完整性。

这个阶段可能需要进行多次修订，以确保设计满足项目需求。

5、出图：最后，设计院将确认设计图纸的质量和格式，并编写目录和总结等。

最终的施工图纸将提交给施工单位，作为项目建设的依据。

四、总结本文详细介绍了设计院施工图设计的流程，包括规划设计方案、绘制施工图、审查施工图、修改完善施工图以及出图等阶段。

这个过程需要设计院的专业技术和严谨态度，以确保最终的设计成果符合项目需求，为城市建设提供优质的设计服务。

施工图设计流程施工图设计流程是确保建筑设计得以实现的关键环节。

在这个流程中，设计师们将概念设计转化为具体的实施方案，从而满足建筑的使用要求并确保其安全性。

下面我们将详细介绍施工图设计流程的各个阶段。

一、方案设计阶段在方案设计阶段，设计师们主要进行的是对建筑项目的整体规划和概念设计。

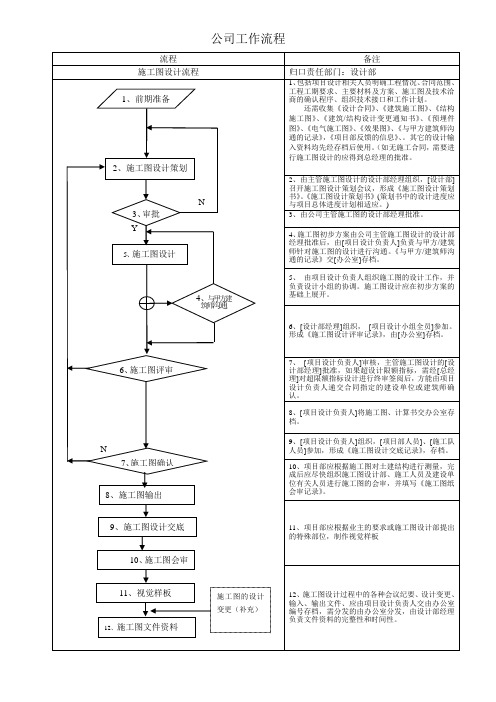

设计院施工图设计流程设计流程图：参与策划，收集设计条件：制定设计任务书、收集地形图等。

规划方案设计：设计方案并进行论证和修改。

报审规划设计方案：提交《规划设计方案》并进行深化论证评审。

政府审批：获得政府规划会审、初设会审和施工图审查意见。

初步设计：进行初设技术方案论证和设计质量控制，并提交初步设计出图报审。

施工图设计：进行施工图设计质量内审，并提交施工图设计出图报审。

绿化景观设计和市政道路管线及竖向设计：进行施工图甲方意见书，并进行施工图设计修改正式出图。

施工阶段：进行施工招标开工，并进行施工图交底、施工服务及设计变更。

主要控制目标：方案阶段：符合项目定位及前期策划概念，总平面规划布局合理，建筑单体设计满足功能要求，建筑外观设计美观大方，装饰标准符合项目定位相应档次。

达到相应设计深度，基本确定内外装饰材料。

建筑、结构、设备设计方案的比较优化，体现经济效益的最大化。

符合政府相关审批部门要求，符合相关法规、规范。

初设阶段：符合方案设计意图。

满足设计规范，优化和深化建筑设计、结构设计、设备设计，满足建筑造型和功能要求，进行各专业设计方案的经济性、合理性比较论证。

达到相应设计深度，明确外立面设计及主要构造做法，明确装饰材料品种、材质、色彩、做法，且符合甲方成本控制及施工要求。

施工图阶段：依据初设文件，对各专业进行深化、细化和优化设计，注重细节设计的经济性、合理性与高品质。

达到相应设计深度，构造详图和节点大样设计合理、完整，且符合方案设计意图，达到方案设计效果，满足甲文成本控制及施工要求。

施工图纸完整、清晰、准确，及时发现错漏问题，并落实修改，补充完善。

市政道路、管线及总平面竖向设计和绿化景观设计与建筑主体设计衔接紧密，符合项目要求。
