井下压风管路安装安全(技术)措施实用版

井下压风管路安装安全技术措施
为了确保井下煤炭安全生产，井下通风系统的设计和安装至关重要。

在安装井下压风管路时，必须遵循一系列安全技术措施，以尽可能减少潜在的安全隐患。

首先，在井下压风管路安装前，必须进行详细的勘探和规划，以确定管路的路线和长度，并制定相应的施工计划。

在规划过程中，应考虑到井下地质条件和井下气体情况等因素，以确保通风管路的安全性和可靠性。

其次，在安装压风管路时，应采用适当的施工工艺和安装技术。

对于易受到剧烈振动的地质条件，应选择柔性管道材料，并且在安装过程中要遵循规范，保证管路的强度和密闭性。

另外，井下压风管路安装时，还要加强现场安全管理。

必须制定完整的现场管理制度和紧急预案，划定现场禁止区域，并安排专人负责安全监控和风险评估工作。

在施工过程中，应定期检查和维护管路，尤其是在经过易受损的地质条件区域时，需要加强巡视和维修工作。

最后，在井下压风管路安装过程中，应强化安全教育和培训工作。

在施工前，必须进行充分培训和指导，使工人掌握安全操作技能和应急处理方法。

另外，在施工过程中，要根据实际情况不断进行安全教育和技术培训，提高工人的安全意识和技能水平。

总之，在井下压风管路安装中，必须严格遵循安全技术措施和规范，确保安全生产。

只有这样，才能保障井下煤炭生产的安全和稳定，为煤炭行业的可持续发展做出贡献。

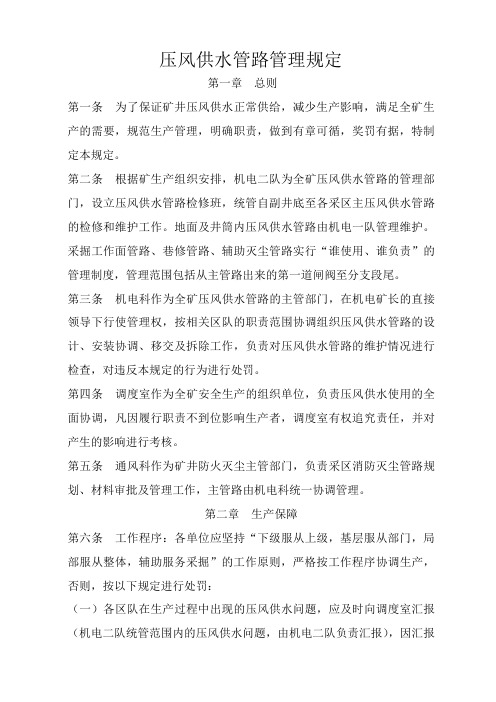

压风供水管路管理规定第一章总则第一条为了保证矿井压风供水正常供给，减少生产影响，满足全矿生产的需要，规范生产管理，明确职责，做到有章可循，奖罚有据，特制定本规定。

第二条根据矿生产组织安排，机电二队为全矿压风供水管路的管理部门，设立压风供水管路检修班，统管自副井底至各采区主压风供水管路的检修和维护工作。

地面及井筒内压风供水管路由机电一队管理维护。

采掘工作面管路、巷修管路、辅助灭尘管路实行“谁使用、谁负责”的管理制度，管理范围包括从主管路出来的第一道闸阀至分支段尾。

第三条机电科作为全矿压风供水管路的主管部门，在机电矿长的直接领导下行使管理权，按相关区队的职责范围协调组织压风供水管路的设计、安装协调、移交及拆除工作，负责对压风供水管路的维护情况进行检查，对违反本规定的行为进行处罚。

第四条调度室作为全矿安全生产的组织单位，负责压风供水使用的全面协调，凡因履行职责不到位影响生产者，调度室有权追究责任，并对产生的影响进行考核。

第五条通风科作为矿井防火灭尘主管部门，负责采区消防灭尘管路规划、材料审批及管理工作，主管路由机电科统一协调管理。

第二章生产保障第六条工作程序：各单位应坚持“下级服从上级，基层服从部门，局部服从整体，辅助服务采掘”的工作原则，严格按工作程序协调生产，否则，按以下规定进行处罚：（一）各区队在生产过程中出现的压风供水问题，应及时向调度室汇报（机电二队统管范围内的压风供水问题，由机电二队负责汇报），因汇报不及时又影响生产的，对跟班队干罚款50元/次，影响考核该区队；（二）对于各单位反映的问题，调度室应及时通知机电二队并根据情况给机电二队协调时间处理，否则，对责任人罚款50～100元/次。

（三）机电二队在接到调度室通知后，可先临时进行处理，并按照调度室安排时间进行维护。

如机电二队未在安排时间内维护完毕，影响时间由调度室考核机电二队。

（四）机电科在每月安排的检查中，应包含对风水管路的检查，并将结果进行通报。

皖北煤电公司祁东煤矿副井井筒管路更换安全技术措施年月日目录1、工程概述2、安装工作量3、安装前的准备工作4、施工程序5、施工方法6、施工质量标准7、安装保证措施8、安全注意事项9、工期安排及保证措施10、施工机具材料一览表祁东煤矿副井井筒管路更换施工措施审批审批负责人机电科：年月日安监处：年月日调度室：年月日机电矿长：年月日总工程师：年月日审批意见一、概述：祁东煤矿副井井筒装备与2000年安装投入使用，受井壁变形、井筒淋水腐蚀等影响，排水管、压风管、洒水管、托管梁等井筒装备现已锈蚀严重（尤其在井筒-380米以下管路），为确保矿井安全生产，现对副井井筒-380m—--600m段三趟D273排水管路、一趟D219压风管路、一趟D159洒水防尘管路进行更换，定安装I56、I28托管梁各6根（含托架、支架等）。

井筒新增加的托管梁安装方式通过牛腿托架采用锚杆固定在井壁上。

因矿井为生产矿井，施工中存在不少困难和诸多不利因素，特编制该安全技术措施以指导施工。

二、安装工作量：（以下为图纸中工程量，实际工作量以施工完毕验收工程量为准）1、管路 D273×10mm 60米2、管路 D273×12mm 600米3、管路 D159×7mm 220米4、管路 D219×6mm 220米5、排水管导向卡 130个洒水管导向卡 50个压风管导向卡 40个6、冲压90°弯头D273×12mm 7个D159×7mm 2个D219×6mm 2个7、排水管管套 D275×10mm 30个D299×12mm 120个8、压风管管套 D233×6mm 50个9、洒水管管套 D161×8mm 50个10、I56a工字钢 6根 6米/根I28a工字钢 6根 6米/根11、树脂锚杆 M16×260 160件M27×450 96件12、托管梁主托架 24件13、托管梁支梁托架 36件三、安装前的准备工作：1、编制安全技术措施，并组织施工人员学习，2、安装构件提前按要求制作防腐，并统计编号运至现场。

煤矿风水管路安装安全技术措施(一)一、概况：为了搞好矿井的升级改造、及资源整合工程的验收，需要进行矿井压风管路、供水管路安装，为做好安装工程，现制定安装措施如下：一、压风、供水管路的安装地点;1、矿井压风管路、由地面压风机房沿主斜井敷设一趟，至主斜井井底车场，经轨道上山、主要大巷进入采掘工作面各用风地点。

并降压风管路敷设到避难硐室，主管路直径Ф108mm;压风分管路、及掘进工作面为Ф89mm；采煤工作面为：Ф57mm。

2、供水管路的安装；按照《煤矿安全规程》和安监总煤装2010]146号文件的要求：井下必须建立完善的供水施救系统，和消尘供水系统。

除按照洒水消尘要求设置的三通及阀门外。

还要在避难硐室及采掘工作面作业人员较集中的地点设置供水阀门，保证各采掘地点在发生灾变期间能够实现提供应急供水的需求。

井下供水施救系统和消尘供水系统为一体供水水源必须符合饮用水质的规定。

3、供水管路由地面供水水池、沿主斜井敷设Ф108X4.5mm;到井底车场再到轨道大巷敷设Ф108X4.5mm；轨道上山、皮带大巷敷设Ф89X4.5mm；采煤工作面进、回风巷道、掘进工作面各巷道敷设Ф587X4.0mm的管路；4、由地面供水水池、沿副斜井敷设Ф57X4.0mm;到消防器材库、再到避难硐室敷设Ф57X4.0mm;管路，由地面供水水池、沿风井敷设Ф57X4.0mm;到井底。

二、为规范井下风水管路加工、安装、使用和维护，减少“跑、冒、滴、漏”，实现矿井风水管路“生命线”紧跟掘进头、采煤工作面，为采掘安全生产打下基础，风水管子加工统一由矿修理房加工和刷漆，加工应符合下列标准：1、管子盘焊接要与管子中线垂直，不能出现歪斜，焊渣要清理干净，焊缝不能出现漏水。

2、管子弯头焊接要横平竖直，不能出现斜口。

3、风水管子焊成后要进行刷漆防腐，水管要刷成灰色，风管要刷成绿色。

4、风水管子加工焊接，每50米要焊一个1米长的管子三通短节。

风水管子焊成后在地面指定地点存放。

管路安装安全技术措施一、目的为了进一步加强矿井管路安装管理，推进我矿安全生标准化建设，规范施工现场管路安装标准，保障作业人员施工安全，杜绝井下管路安装无统一标准现象，防止作业人员意外伤害，结合我矿实际，特制定本安全技术措施。

二、参考资料1、《煤矿安全规程》2、《山西省煤矿安全生产标准化标准》3、《煤矿各工种（岗位）操作规程》三、适用范围本规范适用于矿井排水管、静压水管、压风管、注浆管等管路吊挂。

四、管路安装标准（一）布置位置原则上轨道巷、回风巷内布置在非行人侧，皮带巷布置在行人侧，具体可根据实际情况进行吊挂。

（二）吊挂方式及高度除特殊设计的吊挂方式外，均采用专用管钩进行吊挂。

管路在主运输巷中吊挂高度不得小于1.8m，在顺槽中吊挂高度不得小于1m。

（三）管路敷设1、管路吊挂原则上应和电缆分别敷设在巷道两侧，敷设在同一侧时，应与电缆保持在0.3m以上的距离，且敷设在电缆以下。

2、巷道内管路的敷设应满足设备、行人的安全需要，巷道出现冒顶、底鼓、片帮时应及时维修。

3、巷道内管路吊挂顺序自上而下依次为压风管、静压水管、注浆管、排水管。

4、同一巷道必须使用同一管径的管路，不同巷道不得使用前小后大管径的管路。

静压水管每隔100m或50m安设支管和阀门。

5、管路敷设时，在巷道的拐弯、车场等处需要圆弧处理时，应用同型号的管路加工弯头、龙门架等进行过渡连接，严禁使用软管和规格较小的管路与主管连接。

由风水管路引出的支管要和主管平行布置，拐弯处应用弯头，引出处应用快速接头、法兰或专用卡箍固定，严禁用铁丝绑扎，必须用规范的铁钩吊挂。

6、连接管路时，接口要拧紧，用法兰盘连接的管路必须加垫圈，拐弯处要设弯头。

连接液管时，必须使用U型卡连接牢靠，严禁使用铁丝代替。

7、管路在墙体的一角上打孔穿过时，必须设置套管，然后用黄泥将孔间隙密封严实，套管直径必须大于穿墙管路管径。

8、管路吊挂必须平、直、稳，吊挂间距应均匀。

管路吊挂间距：管子架之间平均间隔2m，铁管间距4m，高压软管间距1m，各管路间距为150-200mm。

煤矿井下管线安装标准一、风、水管路安装标准：1、岩巷风、水管路安装标准：1.11.井下所有压风、静压水管路必须用E形架进行安装，相邻两E形架之间的距离不得超过5m，永久管路按照设计技术要求进行安装。

1.2E形架必须由矿机修厂统一加工，任何单位不得私自加工与图纸不符的E形架，机修厂要依据图纸严格控制加工尺寸和焊接质量，不合格的E 形架任何单位可拒绝领用。

1.3E形架高度以巷道腰线为准，允许误差±50mm；水平间距为5m，允许误差±100mm。

吊孔固定锚杆埋入深度不小于200mm，若由于巷道变形，锚杆必须重新加工，确保挂钩外露部分平直，允许误差±30mm。

1.4吊挂点必须牢固可靠，有足够的承载能力，管路敷设过程中要严格按照风管上、水管下的原则进行安装。

1.5当巷道有规律的拐弯时（工作面车场、巷道拐弯等）管路必须按照巷道拐弯的弧线进行弯曲，严禁出现急弯或死弯。

当管路在巷道敷设通过躲避硐口时，要求其沿躲避硐的腰线水平进行敷设，不得在硐口做横跨过桥或直过。

当管路横跨巷道时，必须采用标准90°弯头制作横跨过桥，过桥水平线与巷道中心线成垂直90°关系，不得出现偏移或斜交等现象；若风水管路同时需要制作横跨过桥，两者间距为300mm。

1.6临时风水管路与固定风水管路并接时均采用钢管连接，弯头制配美观并配套与管路直径、压力等相配套的闸阀，闸阀手柄朝向合理。

1.7敷设的风、水管路采用防腐涂料进行防腐处理。

水管刷绿色防腐漆，风管刷黄色防腐漆，快速接头刷红色防锈漆，管子挂钩刷灰色防锈漆。

刷漆要均匀，色泽一致且无流淌现象。

1.8风、水管路均要进行编号，编号间隔50m，风水管路编号上、下对照。

要求编号统一采用白色字体，字号高度为40mm，1.8风水管路沟通后严禁有漏风、漏水现象。

2、煤巷临时风、水管路安装标准：2.1煤巷的风、水管路必须整齐吊挂，且要求沿采煤工作面非回采帮进行布置安装。

煤矿井下管线安装标准一、风、水管路安装标准：1、岩巷风、水管路安装标准：1.11.井下所有压风、静压水管路必须用E形架进行安装，相邻两E形架之间的距离不得超过5m，永久管路按照设计技术要求进行安装。

1.2E形架必须由矿机修厂统一加工，任何单位不得私自加工与图纸不符的E形架，机修厂要依据图纸严格控制加工尺寸和焊接质量，不合格的E 形架任何单位可拒绝领用。

1.3E形架高度以巷道腰线为准，允许误差±50mm；水平间距为5m，允许误差±100mm。

吊孔固定锚杆埋入深度不小于200mm，若由于巷道变形，锚杆必须重新加工，确保挂钩外露部分平直，允许误差±30mm。

1.4吊挂点必须牢固可靠，有足够的承载能力，管路敷设过程中要严格按照风管上、水管下的原则进行安装。

1.5当巷道有规律的拐弯时（工作面车场、巷道拐弯等）管路必须按照巷道拐弯的弧线进行弯曲，严禁出现急弯或死弯。

当管路在巷道敷设通过躲避硐口时，要求其沿躲避硐的腰线水平进行敷设，不得在硐口做横跨过桥或直过。

当管路横跨巷道时，必须采用标准90°弯头制作横跨过桥，过桥水平线与巷道中心线成垂直90°关系，不得出现偏移或斜交等现象；若风水管路同时需要制作横跨过桥，两者间距为300mm。

1.6临时风水管路与固定风水管路并接时均采用钢管连接，弯头制配美观并配套与管路直径、压力等相配套的闸阀，闸阀手柄朝向合理。

1.7敷设的风、水管路采用防腐涂料进行防腐处理。

水管刷绿色防腐漆，风管刷黄色防腐漆，快速接头刷红色防锈漆，管子挂钩刷灰色防锈漆。

刷漆要均匀，色泽一致且无流淌现象。

1.8风、水管路均要进行编号，编号间隔50m，风水管路编号上、下对照。

要求编号统一采用白色字体，字号高度为40mm，1.8风水管路沟通后严禁有漏风、漏水现象。

2、煤巷临时风、水管路安装标准：2.1煤巷内的风、水管路必须整齐吊挂，且要求沿采煤工作面非回采帮进行布置安装。

国瑞隆祥（新密）煤业有限公司井下主要巷道Ф100mm风、水管路安装安全技术措施编制单位：通风科编制人：刘楠楠编制时间：2012年5月15日井下主要巷道Ф100mm风、水管路安装安全技术措施会审表井下主要巷道Ф100mm风、水管路安装安全技术措施为切实做好兼并重组煤矿“回头看”工作，充分贯彻落实豫煤安避险[2012]1号文件关于井下“六大系统”验收文件精神，按规定要求更换风、水管路，为保证在施工期间人员安全及工程按期完成并验收合格，特制定安全技术措施如下：一、施工地点：井下主要进、回风巷道。

二、施工单位：通风队机电队三、施工内容：Ф100mm风水管的加工、运输、安装。

四、工程量：压风管路1350米、供水施救管路1400米。

五、施工时间及完成时间：五月底完成。

六、监督落实单位：调度室、通风科、机电科、安检科。

六、安全技术措施：1、风水管子加工要求如下：风水管子加工统一由矿机修房焊接加工，加工标准如下：1）管子盘焊接要与管子中线垂直，不能出现歪斜，焊渣要清理干净，焊缝不能出现漏水。

2）管子弯头焊接要横平竖直，不能出现斜口。

3）风、水管加工焊接，每50米要焊一个50—100cm长的管子三通短节。

风、水管子焊成后在地面指定地点存放。

4)每个风、水管路支路开口、弯头、异性接头，过固定大巷口所需高架，由机电队技术人员配合通风队施工人员现场测量角度、尺寸绘制图纸，由机电队按照图纸加工。

2、风、水管路运送要求如下：1）根据当日安装计划安排，领取相应足够安装材料（螺丝、管子垫、螺帽、活盘、活盘芯、偏口垫、钢丝绳、绳扣等），将计划用管子安排铲车一并运至副井大院，再由人工运至副井瑶台按要求码放整齐。

2）待入井人员下井完毕，通知副井口管理人员及副井绞车房司机开始打运风水管路。

3）将风水管路从罐笼上部装入罐笼，用铁丝或U型螺栓与罐笼连接牢固。

装载时从罐笼上部向下缓慢装入罐笼，必须装一根，连接一根，风水管路与罐笼底部固定，最后将其捆扎为整捆才可下放。

煤矿风水管路安装安全技术措施一、概况：为了搞好矿井的升级改造、及资源整合工程的验收，需要进行矿井压风管路、供水管路安装，为做好安装工程，现制定安装措施如下：一、压风、供水管路的安装地点;1、矿井压风管路、由地面压风机房沿主斜井敷设一趟，至主斜井井底车场，经轨道上山、主要大巷进入采掘工作面各用风地点。

并降压风管路敷设到避难硐室，主管路直径Ф108mm;压风分管路、及掘进工作面为Ф89mm；采煤工作面为：Ф57mm。

2、供水管路的安装；按照《煤矿安全规程》和安监总煤装[2010]146号文件的要求：井下必须建立完善的供水施救系统，和消尘供水系统。

除按照洒水消尘要求设置的三通及阀门外。

还要在避难硐室及采掘工作面作业人员较集中的地点设置供水阀门，保证各采掘地点在发生灾变期间能够实现提供应急供水的需求。

井下供水施救系统和消尘供水系统为一体供水水源必须符合饮用水质的规定。

3、供水管路由地面供水水池、沿主斜井敷设Ф108X4.5mm;到井底车场再到轨道大巷敷设Ф108X4.5mm；轨道上山、皮带大巷敷设Ф89X4.5mm；采煤工作面进、回风巷道、掘进工作面各巷道敷设Ф587X4.0mm的管路； 4、由地面供水水池、沿副斜井敷设Ф57X4.0mm;到消防器材库、再到避难硐室敷设Ф57X4.0mm;管路，由地面供水水池、沿风井敷设Ф57X4.0mm;到井底。

二、为规范井下风水管路加工、安装、使用和维护，减少“跑、冒、滴、漏”，实现矿井风水管路“生命线”紧跟掘进头、采煤工作面，为采掘安全生产打下基础，风水管子加工统一由矿修理房加工和刷漆，加工应符合下列标准：1、管子盘焊接要与管子中线垂直，不能出现歪斜，焊渣要清理干净，焊缝不能出现漏水。

2、管子弯头焊接要横平竖直，不能出现斜口。

3、风水管子焊成后要进行刷漆防腐，水管要刷成灰色，风管要刷成绿色。

4、风水管子加工焊接，每50米要焊一个1米长的管子三通短节。

风水管子焊成后在地面指定地点存放。
