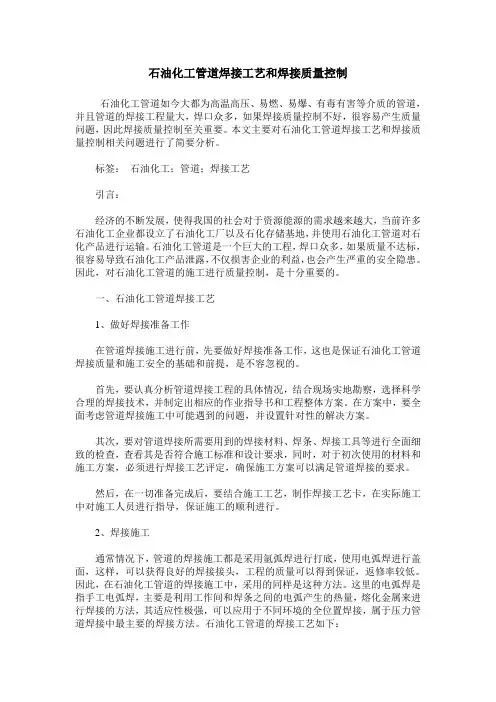

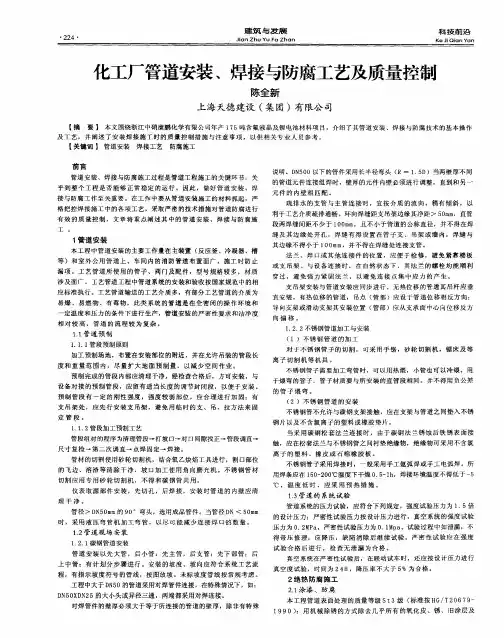

石油化工管道焊接工艺和焊接质量控制石油化工管道如今大都为高温高压、易燃、易爆、有毒有害等介质的管道，并且管道的焊接工程量大，焊口众多，如果焊接质量控制不好，很容易产生质量问题，因此焊接质量控制至关重要。
本文主要对石油化工管道焊接工艺和焊接质量控制相关问题进行了简要分析。
标签：石油化工；管道；焊接工艺引言：经济的不断发展，使得我国的社会对于资源能源的需求越来越大，当前许多石油化工企业都设立了石油化工厂以及石化存储基地，并使用石油化工管道对石化产品进行运输。
石油化工管道是一个巨大的工程，焊口众多，如果质量不达标，很容易导致石油化工产品泄露，不仅损害企业的利益，也会产生严重的安全隐患。
因此，对石油化工管道的施工进行质量控制，是十分重要的。
一、石油化工管道焊接工艺1、做好焊接准备工作在管道焊接施工进行前，先要做好焊接准备工作，这也是保证石油化工管道焊接质量和施工安全的基础和前提，是不容忽视的。
首先，要认真分析管道焊接工程的具体情况，结合现场实地勘察，选择科学合理的焊接技术，并制定出相应的作业指导书和工程整体方案。
在方案中，要全面考虑管道焊接施工中可能遇到的问题，并设置针对性的解决方案。
其次，要对管道焊接所需要用到的焊接材料、焊条、焊接工具等进行全面细致的检查，查看其是否符合施工标准和设计要求，同时，对于初次使用的材料和施工方案，必须进行焊接工艺评定，确保施工方案可以满足管道焊接的要求。
然后，在一切准备完成后，要结合施工工艺，制作焊接工艺卡，在实际施工中对施工人员进行指导，保证施工的顺利进行。
2、焊接施工通常情况下，管道的焊接施工都是采用氩弧焊进行打底，使用电弧焊进行盖面，这样，可以获得良好的焊接接头，工程的质量可以得到保证，返修率较低。
因此，在石油化工管道的焊接施工中，采用的同样是这种方法。
这里的电弧焊是指手工电弧焊，主要是利用工作间和焊条之间的电弧产生的热量，熔化金属来进行焊接的方法，其适应性极强，可以应用于不同环境的全位置焊接，属于压力管道焊接中最主要的焊接方法。
化工厂管道工程方案设计一、前言化工厂是指生产化学产品的工厂，包括化学工业、石油化工、农药化工、医药化工等。
在化工生产过程中，管道工程是一个非常重要的环节，它承担着输送原料、中间产品和成品的任务。
化工厂管道工程的设计直接关系到化工生产的顺利运行和产品质量。
因此，合理、有效、安全、经济的管道工程方案设计至关重要。
二、管道工程基本原则1. 安全安全是管道工程设计的首要原则。
在化工生产中，原料和成品多为有毒、易燃、易爆等危险品，因此管道工程设计必须严格遵循安全标准和规范，确保管道系统的安全运行。
包括管道材料的选择、管道的设计压力、管道的防腐蚀措施等。
2. 经济经济性是管道工程设计的重要考量因素。
在管道工程设计中，需要合理选择管道材料和管道结构，以降低建设和运行成本。
同时，还需要根据实际情况充分考虑管道线路的布局，避免不必要的管道延长和弯曲，降低管道运输的阻力，降低能耗。
3. 高效高效是管道工程设计的另一个重要原则。
在管道工程设计中，需要合理选择管道直径和流速，以保证管道流体的正常运输，避免管道内积存物，增加管道清洗和维护工作。
4. 环保管道工程设计需要充分考虑环保因素，避免对环境造成污染、危害。
包括管道使用的材料、管道设计的冷却、清洗系统等。
5. 可靠管道工程必须保证系统的可靠性，避免管道出现漏水、爆炸、堵塞等情况。
因此，管道材料的选择和管道安装工艺是非常重要的。
三、管道工程设计步骤1. 确定管道系统的输送对象根据化工生产的实际情况，确定要输送的原料、中间产品或成品的特性、化学成分、物理参数等。
2. 确定管道系统的输送方式根据输送对象的性质，确定输送方式，包括压力输送、液位输送、重力输送等。
3. 确定管道系统的输送参数根据输送方式，确定输送参数，包括流量、压力、温度等。
4. 确定管道系统的布局根据输送对象和输送方式，确定管道系统的布局。
包括管道的起止点、管线走向、管道的支架、管道的排气、排液系统等。
5. 确定管道系统的材料根据输送对象的性质和输送参数，确定管道系统的材料。
化工厂装置中的管道系统设计与操作注意事项在化工厂装置中，管道系统的设计和操作是至关重要的。
管道系统承担着运输和传递各种液体、气体和固体的重要任务，因此其设计和操作需要严格遵循一系列注意事项。
本文将探讨化工厂装置中管道系统设计和操作的一些关键要点。
1. 材料选择管道系统的材料选择是设计的基础。
在化工厂中，由于液体和气体的性质各异，对管道材料的要求也不同。
一般来说，常见的管道材料包括钢、不锈钢、铜、铝等。
在选择材料时，需要考虑介质的腐蚀性、温度和压力等因素，确保材料能够耐受工作环境的要求。
2. 管道布局管道系统的布局应尽量简洁、合理。
合理的布局能够减少管道长度，降低流体的阻力和能耗。
此外，管道的支撑和固定也是非常重要的。
合理的支撑和固定能够保证管道的稳定性，防止管道的振动和破裂。
3. 安全阀和泄压装置在化工厂装置中，安全是首要考虑的因素之一。
安全阀和泄压装置在管道系统中起着至关重要的作用。
安全阀能够在管道压力超过预设值时自动打开，释放过多的压力，保护管道和设备的安全。
泄压装置能够在紧急情况下迅速释放压力，防止事故的发生。
4. 清洗和消毒管道系统在投入使用之前，需要进行清洗和消毒。
清洗和消毒能够去除管道内的杂质和有害物质，确保管道系统的卫生和安全。
清洗和消毒的方法和剂量应根据具体情况进行选择，且需要遵循相关的操作规程。
5. 维护和保养管道系统的维护和保养是确保其正常运行的关键。
定期检查管道系统的密封性、支撑和固定情况，及时发现并修复漏水和破损问题。
此外，需要定期更换和清洗过滤器、阀门等附件，确保其正常运行。
6. 操作人员培训化工厂装置中的管道系统操作需要经过专门的培训。
操作人员需要熟悉管道系统的结构和性能，了解各种阀门、泵和仪表的使用方法。
此外，操作人员还需要了解管道系统的安全操作规程，严格按照规程进行操作，确保工作的安全和顺利进行。
在化工厂装置中，管道系统的设计和操作是确保生产安全和效率的重要环节。

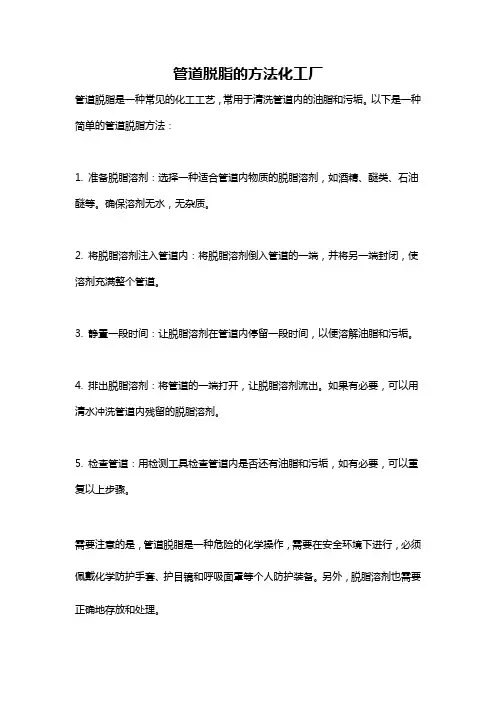

管道脱脂的方法化工厂
管道脱脂是一种常见的化工工艺，常用于清洗管道内的油脂和污垢。
以下是一种简单的管道脱脂方法：
1. 准备脱脂溶剂：选择一种适合管道内物质的脱脂溶剂，如酒精、醚类、石油醚等。
确保溶剂无水，无杂质。
2. 将脱脂溶剂注入管道内：将脱脂溶剂倒入管道的一端，并将另一端封闭，使溶剂充满整个管道。
3. 静置一段时间：让脱脂溶剂在管道内停留一段时间，以便溶解油脂和污垢。
4. 排出脱脂溶剂：将管道的一端打开，让脱脂溶剂流出。
如果有必要，可以用清水冲洗管道内残留的脱脂溶剂。
5. 检查管道：用检测工具检查管道内是否还有油脂和污垢，如有必要，可以重复以上步骤。
需要注意的是，管道脱脂是一种危险的化学操作，需要在安全环境下进行，必须佩戴化学防护手套、护目镜和呼吸面罩等个人防护装备。
另外，脱脂溶剂也需要正确地存放和处理。
工艺管道安装施工方案工艺管道安装施工方案一、工程概况本工程为某化工厂生产车间的工艺管道安装工程，主要包括输送、排放、供水、供气等管道的安装。
二、施工准备1.安排施工人员：根据工程规模和施工进度，合理安排施工人员，确保施工按时完成。
2.准备材料：购买所需的管道材料、管件和管道配件，并进行检查，确保质量符合要求。
3.准备设备：根据工程需要，购买或租赁所需的安装设备，如吊车、叉车等。
4.施工现场准备：清理施工现场，确保施工区域的整洁，并进行安全标识和防护措施。
三、施工步骤1.施工图纸的确认：根据设计图纸和工程要求，对施工图纸进行确认，确保施工按照设计要求进行。
2.布置施工线路：根据施工图纸，确定管道的布置路线，进行标示和临时固定。
3.管道材料准备：根据实际需要，对管道进行切割、修整、打磨等处理，确保管道的质量和尺寸符合要求。
4.管道安装：根据施工图纸和布置线路，依次将管道进行安装，采用焊接、螺纹连接等方式进行固定。
5.管道支架安装：根据设计要求，确定管道支架的位置和安装方式，并进行固定。
6.管道的测试与检查：安装完毕后，对管道进行压力测试和泄漏检查，确保管道的安全性和可靠性。
7.防腐保温处理：根据工艺要求，对管道进行防腐保温处理，确保管道的使用寿命和工艺要求。
8.验收及试运行：完成管道安装后，进行验收及试运行，确保设备的正常运行。
四、安全措施1.施工现场要划定区域，设置安全警示标志，确保施工人员的安全。
2.施工人员要带好个人防护用品，如安全帽、安全鞋等，严禁操作时戴帽子、拖鞋等不符合安全要求的行为。
3.施工人员要严格按照操作规程进行施工，禁止翻越管道、跨越设备等危险行为。
4.施工过程中要定期检查设备、工具和材料的使用情况，确保其安全可靠。
5.对施工人员进行安全培训，教育其安全知识与操作规程，提高施工安全意识。
以上是本次工艺管道安装施工方案的主要内容，通过合理的组织和安排，确保施工质量和进度，同时加强安全措施，最大程度地减少施工事故的发生。

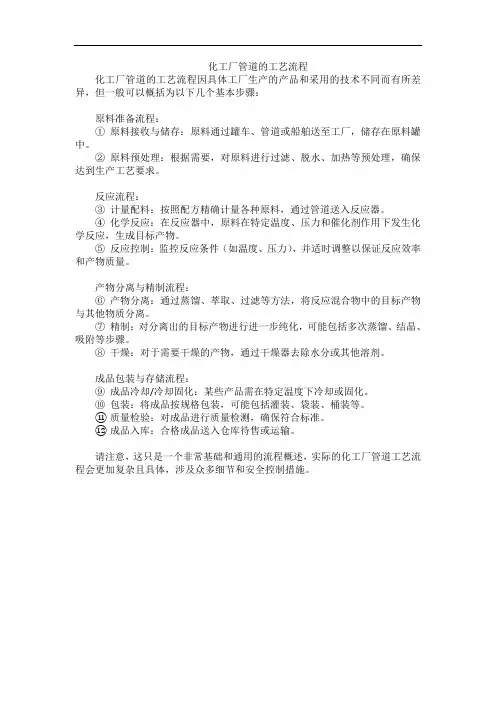

化工厂管道的工艺流程
化工厂管道的工艺流程因具体工厂生产的产品和采用的技术不同而有所差异，但一般可以概括为以下几个基本步骤：
原料准备流程：
①原料接收与储存：原料通过罐车、管道或船舶送至工厂，储存在原料罐中。
②原料预处理：根据需要，对原料进行过滤、脱水、加热等预处理，确保达到生产工艺要求。
反应流程：
③计量配料：按照配方精确计量各种原料，通过管道送入反应器。
④化学反应：在反应器中，原料在特定温度、压力和催化剂作用下发生化学反应，生成目标产物。
⑤反应控制：监控反应条件（如温度、压力），并适时调整以保证反应效率和产物质量。
产物分离与精制流程：
⑥产物分离：通过蒸馏、萃取、过滤等方法，将反应混合物中的目标产物与其他物质分离。
⑦精制：对分离出的目标产物进行进一步纯化，可能包括多次蒸馏、结晶、吸附等步骤。
⑧干燥：对于需要干燥的产物，通过干燥器去除水分或其他溶剂。
成品包装与存储流程：
⑨成品冷却/冷却固化：某些产品需在特定温度下冷却或固化。
⑩包装：将成品按规格包装，可能包括灌装、袋装、桶装等。
⑪质量检验：对成品进行质量检测，确保符合标准。
⑫成品入库：合格成品送入仓库待售或运输。
请注意，这只是一个非常基础和通用的流程概述，实际的化工厂管道工艺流程会更加复杂且具体，涉及众多细节和安全控制措施。

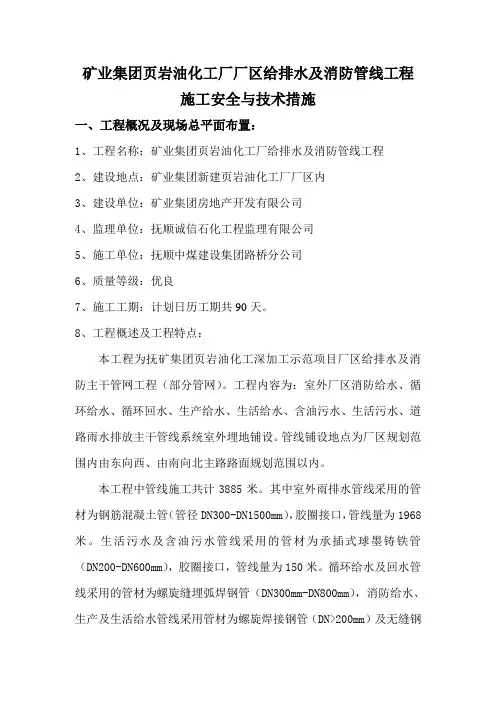

矿业集团页岩油化工厂厂区给排水及消防管线工程施工安全与技术措施一、工程概况及现场总平面布置：1、工程名称：矿业集团页岩油化工厂给排水及消防管线工程2、建设地点：矿业集团新建页岩油化工厂厂区内3、建设单位：矿业集团房地产开发有限公司4、监理单位：抚顺诚信石化工程监理有限公司5、施工单位：抚顺中煤建设集团路桥分公司6、质量等级：优良7、施工工期：计划日历工期共90天。
8、工程概述及工程特点：本工程为抚矿集团页岩油化工深加工示范项目厂区给排水及消防主干管网工程（部分管网）。
工程内容为：室外厂区消防给水、循环给水、循环回水、生产给水、生活给水、含油污水、生活污水、道路雨水排放主干管线系统室外埋地铺设。
管线铺设地点为厂区规划范围内由东向西、由南向北主路路面规划范围以内。
本工程中管线施工共计3885米。
其中室外雨排水管线采用的管材为钢筋混凝土管（管径DN300-DN1500mm），胶圈接口，管线量为1968米。
生活污水及含油污水管线采用的管材为承插式球墨铸铁管（DN200-DN600mm），胶圈接口，管线量为150米。
循环给水及回水管线采用的管材为螺旋缝埋弧焊钢管（DN300mm-DN800mm），消防给水、生产及生活给水管线采用管材为螺旋焊接钢管（DN>200mm）及无缝钢管（DN300mm及DN≤200mm），焊接及无缝钢管接口采用电弧焊接型式，消防及其它给水管线工程量为1767米。
八种管线埋设方式均采用室外直埋敷设方式，其中消防管线、雨排管线、污排管线沿线设有井室及消火栓，消防管线井室及消火栓采用专利型成套组件，其它管线井室采用混凝土类井室（雨排管线中的雨水口采用砖砌式）。
所有管线横向过路管采用承插式球墨铸铁管做为防护套管。
二、措施编制依据：1、《石油化工给水排水管道工程施工及验收规范》SH3533—2003。
2、施工图纸。
三、项目组织机构及施工人员配备：项目经理：范帅项目副经理：邱岳技术负责人：林强施工员：姜新祖质量检查员：陈维昌安全员：杜成琢材料员：谷玉涛会计员：池峰人事员：孙华南四、施工准备：1、施工内业准备（1）、学习并审核图纸。
化工工艺管道工程施工化工工艺管道工程是指在化工生产过程中，用于输送物质、介质或能源的管道系统。
其施工过程涉及到管道的设计、材料采购、安装、维护和改造等多个方面，是整个化工生产系统中至关重要的一环。
本文主要介绍化工工艺管道工程施工的一般流程、主要工作内容及注意事项，以期为相关从业人员提供参考。
二、施工前准备工作1. 管道设计确认：在开始施工前，首先要确认管道设计方案，包括管道的材料、尺寸、敷设方向、支撑方式等，确保施工过程中不出现因设计不合理而导致的问题。
2. 材料采购准备：根据设计要求，采购所需的管道材料、连接件、支撑件及附件等，保证施工所需物资的充足。
3. 施工人员培训：对施工人员进行必要的培训，使其了解相关工艺要求、安全规范及施工流程，提升施工效率和质量。
4. 安全措施确定：在进行施工前，要做好安全措施的准备，确保施工现场的安全。
包括施工人员的劳动保护、作业区域的围栏设置、危险品防护等。
5. 施工计划编制：制定详细的施工计划，包括施工步骤、时间节点、质量标准等，为后续的施工作业提供指导。
三、施工工艺流程1. 材料准备：将所需的管道材料、连接件、支撑件、附件等按照设计要求进行准备，并进行材料清点和验收。
2. 管道布置：按照设计图纸，在施工现场进行管道的布置，包括管道的敷设方向、弯头、支架安装位置等。
3. 管道安装：根据布置的设计要求，进行管道的安装工作，包括管道的切割、焊接、连接、支撑等工作。
4. 管道试压：待管道安装完成后，进行管道的试压工作，以确保管道系统的密封性和安全性。
5. 绝热处理：对管道系统进行绝热处理，以减少能量损失和提高系统效率。
6. 防腐处理：对管道系统进行防腐处理，延长管道的使用寿命。
7. 系统调试：对管道系统进行调试，确保系统的正常运行和稳定性。
8. 施工验收：完成以上工序后，进行施工验收工作，按照设计要求进行管道系统的验收，确定系统的安全性和可靠性。
四、施工注意事项1. 安全第一：施工现场要做好安全防护，严格遵守相关安全规定，确保施工人员的人身安全。

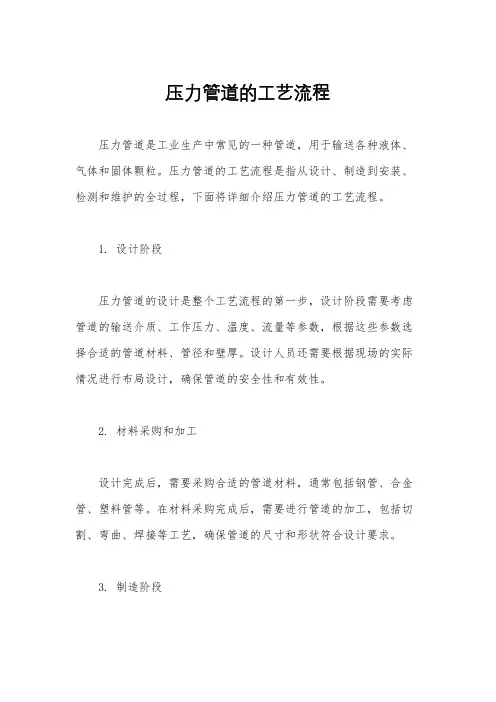

压力管道的工艺流程压力管道是工业生产中常见的一种管道，用于输送各种液体、气体和固体颗粒。
压力管道的工艺流程是指从设计、制造到安装、检测和维护的全过程，下面将详细介绍压力管道的工艺流程。
1. 设计阶段压力管道的设计是整个工艺流程的第一步，设计阶段需要考虑管道的输送介质、工作压力、温度、流量等参数，根据这些参数选择合适的管道材料、管径和壁厚。
设计人员还需要根据现场的实际情况进行布局设计，确保管道的安全性和有效性。
2. 材料采购和加工设计完成后，需要采购合适的管道材料，通常包括钢管、合金管、塑料管等。
在材料采购完成后，需要进行管道的加工，包括切割、弯曲、焊接等工艺，确保管道的尺寸和形状符合设计要求。
3. 制造阶段在管道材料和加工完成后，需要进行管道的制造，包括焊接、热处理、除锈、防腐等工艺。
制造过程中需要严格按照设计要求和相关标准进行操作，确保管道的质量和安全性。
4. 安装阶段制造完成的管道需要进行现场安装，安装过程中需要考虑管道的支撑、固定、连接等问题，确保管道的稳定性和密封性。
安装过程中还需要进行管道的清洗、吹扫和试压等工艺，确保管道的清洁和安全。
5. 检测阶段安装完成后，需要进行管道的检测，包括外观检查、厚度测量、泄漏检测、压力测试等。
检测过程中需要使用各种检测设备和工具，确保管道的质量和安全性。
6. 维护阶段管道安装完成后，需要进行定期的维护和检修，包括清洗、涂漆、防腐、更换密封件等工作，确保管道的长期稳定运行。
总结压力管道的工艺流程包括设计、材料采购和加工、制造、安装、检测和维护等多个阶段，每个阶段都需要严格按照相关标准和规范进行操作，确保管道的质量和安全性。
只有在整个工艺流程都严格执行的情况下，才能保证压力管道的安全运行。
目录1、概述 (2)2、编制依据及验收规范 (2)3、施工准备 (2)4、焊接施工工序 (4)5、施工技术要求 (6)6、焊后热处理 (13)7、质量检查 (16)8、焊缝返修 (18)9、焊接质量保证体系 (19)10、安全施工技术要求 (22)11、工艺管道施工工作危害分析（JHA）记录 (24)12、管道焊接材料选用及工艺要求表 (27)13、管道焊接焊接工艺评定一览表 (28)14、工艺工艺卡 (29)1、概述1.1工程概况化工厂的工艺管道焊接，管道材质有碳钢、不锈钢及铬钼合金钢，该装置工艺管道全部采用工厂化预制加工，现场分段安装。
管道焊接的主要工程量见表1。
管道焊接工程量表12、编制依据及验收规范2.1《工业管道工程施工及验收规范》 GB50235-97 2.2《现场设备工业管道焊接施工及验收规范》 GB50236-98 2.3《石油化工剧毒、可燃介质管道工程施工及验收规范》及一号增补 SH3501-2002 2.4《石油化工工程铬钼耐热钢管道焊接技术规程》 SH/T3520-2004 2.5《石油化工铬镍奥氏体钢、铁镍合金和镍合金管道焊接规程》SH/T3523-1999 2.4《石油化工不锈钢复合钢焊接规程》 SH/T3527-1999 2.6《石油化工建设工程项目交工技术文件规定》 SH/T 3503—20072.7《工艺管道》 ASME B31.33、施工准备3.1人员准备3.1.1焊工担任管道焊接的焊工必须经过焊接基本知识和实际操作技能的培训，并取得相应的锅炉压力容器压力管道焊工考试合格证及经并经项目质量部考试合格，具备颁发的焊工上岗证，才能进入施工现场焊接作业；施焊前应参加焊接方案的技术交底，掌握本项目焊接工艺的技术要点、难点，严格遵守工艺纪律；相应的焊工合格项目见焊接工艺卡。
3.2焊接检验人员要求3.2.1从事焊接质量检验的人员应具有一定的实践经验和技术水平。
3.2.2焊缝无损探伤必须由经专业技术培训和考核合格的专业人员担任，评片应由取得锅炉压力容器检验II级资格证书的人员担任。
石油化工厂施工工艺的装置安装与管道连接石油化工厂作为石油加工和化学制品生产的核心设施，其工艺装置的安装与管道连接工作至关重要。
本文将就石油化工厂施工工艺的装置安装和管道连接进行详细探讨，介绍其流程和注意事项。
一、工艺装置安装1. 施工方案设计在进行工艺装置安装前，需要制定详细的施工方案。
该方案应包括装置的布置、安装顺序、安装方法等内容。
对于大型的装置，还需要进行吊装方案的设计，确保安全有效地完成吊装工作。
2. 材料采购和准备在进行装置安装前，需要根据施工方案进行材料的采购和准备。
这些材料通常包括金属结构材料、焊接材料、螺栓和垫片等。
对于复杂的工艺装置，还需要购买特殊部件和设备，以满足工艺要求。
3. 安装调试在进行工艺装置安装时，需要按照施工方案进行分段安装，并结合设备的特点和技术要求，进行调试。
这包括检查设备的平衡性、一致性和对接质量等。
同时，还需进行测试和试运行，以确保装置的正常工作。
二、管道连接1. 管道布置与设计在进行管道连接前，需要进行管道布置和设计。
这包括确定管道的走向、布置方式、管径等。
对于高压、高温或腐蚀性介质的管道，还需进行特殊材料的选择和防腐蚀措施的设计。
2. 管道安装管道安装是一个复杂且重要的工作环节。
在进行管道安装时，需要按照设计要求，进行测量、割管、预制管件、对接和焊接等工艺步骤。
同时，还需进行质量控制和监督，确保管道的连接质量符合要求。
3. 管道测试与运行在完成管道连接后，需要进行管道测试和运行。
这包括压力测试、泄漏测试、流量测试等。
通过这些测试，可以验证管道连接的质量和性能，并及时发现和修复问题。
三、安全与质量控制1. 安全措施石油化工厂施工工艺的装置安装和管道连接工作存在一定的安全风险。
因此，必须严格执行相关的安全操作规程，如佩戴个人防护用品、使用安全工具、遵守施工现场安全规定等。
2. 质量控制石油化工厂施工工艺的装置安装和管道连接工作要求严格的质量控制。
在各个施工阶段，需要进行质量检查和评审，确保施工过程符合相关标准和规范。
化工厂管道工程方案范本一、概述本化工厂位于XX省XX市，主要生产XX化工产品，现拟进行管道工程设计和建设，以满足生产过程中的输送和流程控制需求。
本管道工程主要涉及原料输送、废料处理、生产过程中液体和气体的输送，需要考虑安全、环保、经济等因素。
二、工艺流程及输送需求（一）原料输送：需要从原料仓库输送原料到生产设备中，用以生产所需产品。
（二）废料处理：废料需要输送至废料处理系统进行处理，以满足环保要求。
（三）生产过程中液体的输送：生产过程中产生的液体需要输送至下一个工序或储存罐中。
（四）生产过程中气体的输送：生产过程中产生的气体需要输送至下一个工序或处理系统中。
（五）其他：包括各种管道连接、管道支架、管道阀门等。
三、设计要求（一）安全：保证管道在输送过程中具有良好的安全性，防止泄漏、爆炸等情况发生。
（二）环保：管道工程设计需满足国家相关环保标准，废料处理管道需设计合理的废料回收系统。
（三）经济：在满足安全和环保要求的前提下，尽量节约材料和成本，提高管道工程的经济性。
（四）易维护：管道工程设计需考虑日后维护和管理的便捷性，减少维护和检修成本。
四、设计方案（一）管道材料选择：根据输送介质的性质和要求，选择合适的管道材料，并定期更换管道，以保障管道的安全性和稳定性。
（二）管道走向设计：根据生产工艺流程和设备布局，合理设计管道走向，减少管道长度，节约材料成本，并考虑设备间的连接和换向。
（三）支架设计：合理设计管道支架，以支撑管道并确保其稳定性，避免管道因重力作用而产生变形。
（四）管道连接设计：合理选择管道连接方式，并保证连接的牢固性和密封性，以避免泄露现象发生。
（五）管道阀门设计：根据输送要求，合理设置管道阀门，以进行流量和压力的控制。
（六）废料处理系统设计：根据废料的性质和数量，设计合理的废料输送系统，并加装废料处理设备，以达到环保要求。
五、施工方案（一）在设计方案完成后，由专业的施工队伍进行管道工程施工，确保施工质量。
工艺管道施工方案￣受控号：编制：审核:批准：目录一、工程概况 (2)二、编制依据 (3)三、施工工艺程序 (3)四、施工准备 (4)五、材料检验 (4)六、工艺管道施工 (4)七、防腐保温 (11)八、质量保证措施 (13)九、劳动力安排 (15)十、安全管理 (15)一、工程概况本工程为濮阳永金化工年产20万吨乙二醇工艺管道工程项目,具体为分馏区、主管廊区、中间罐区，管道材质为不锈钢（304）、碳钢（Q235B、20#）。
工艺管道长度总计18840余米，其中压力管道约6307米，管道介质主要有甲醇、水蒸气、乙醇酸甲酯、乙醇、氮气、废水、草酸二甲酯及乙二醇等。
该化工厂对于工艺管道要求较高,因此必须合理的安排，精心的组织，确保工程顺利完成，为保证施工质量，特编此方案。
压力管道具体见下表1-1。
二、编制依据2。
1 《工业金属管道工程施工及验收规范》 GB50235－20102.2 《现场设备、工业管道焊接工程施工及验收规范》 GB50236－982.3 《工业金属管道焊接工程质量检验评定标准》GB50184－942.4 《石油化工施工安全技术规定》 SH3505—992.5 《石油化工钢制阀门选用、检验及验收》 SH/T3064—20032.6 《石油化工有毒、可燃介质钢制管道工程施工及验收规范》 SH3501-2011 2.7 中国石油集团工程设计责任有限公司辽阳分公司设计的乙二醇工艺管道图纸。
2.9 我公司有关工程施工、安全生产、质量管理、技术管理和文明施工等文件；2.10 甲方要求安全生产、质量管理、技术管理和文明施工等文件；三、施工工艺程序四、施工准备施工应具备的准备条件4。
1、各个设备管口方位核对无误，阀门进出口的方位是否正确，且尺寸、规格、与工艺图纸相一致，现场已经具备工艺管道施工条件。
4. 2、设计及其它技术文件齐全，施工图纸已经自审、会审并进行图纸设计交底.4。
3、工艺管道施工材料、劳动力、机具齐全、施工环境符合要求，施工用水、电等可以满足需要，并能保证连续施工。
No.天津化工厂环氧氯丙烷工程单项工程：工艺管道安装施工方案(措施)会签单位：批准：建设单位：审定：安质部门：审核：设材部门：编制：施工单位：二0二工程处中国化学工程第三建设公司一九九八年三月九日目录1、概述2、编制依据3、施工现场临时设施计划4、主要施工工艺程序、施工方法与技术措施5、施工工序质量控制程序6、施工进度计划及控制程序7、施工管理组织图8、劳动力动员计划9、施工现场用水、电计划10、施工机具、计量器具及主要用料计划11、安全技术措施1、概述天津化工厂环氧氯丙烷工程由中国华陆工程公司总承包，我公司承包的安装工作有：冷冻站(223)、空分装置(271)、中间罐区(926)、丙烯罐区(191A)、成品罐区(191B)、环氧氯丙烷单元(922)等6个单位工程，管道安装工作量共有约20000米。
为保证管道安装工作的安全、优质快速完成，特编制此施工方案，望施工中给予严格执行。
2、编制依据2.1.设计图纸及资料；2.2.《工业金属管道工程施工及验收规范》GB50235－97；2.3.《现场设备、工业管道焊接工程施工及验收规范》 GBJ236－82；2.4.《工业金属管道工程质量检验评定标准》GB50184－93；2.5.《炼油、化工施工安全规程》HGJ233－87、SHJ505－87；3、施工现场临时设施计划3.1.焊条烘烤及保存棚为了保证焊接质量，焊条的烘烤和保存至关重要，为此我们决定在现场安置一焊条棚作为焊条烘烤和保存的场所。
3.2.根据现场情况，为便于材料管理，特申请如附图所示的场地为材料堆放场地和管道预制场地。
预制钢平台为8×8m。
3.3.根据现场施工要求，需在现场设立3～4个电焊机棚。
4、主要施工工艺程序、施工方法及措施4.1.施工前应具备的条件4.1.1设计及其它技术文件齐全，施工图纸业经会审；4.1.2施工方案业经批准，技术交底和必要的技术培训已经完成；4.1.3材料、劳动力、机具基本齐全，施工环境符合要求，施工用电满足需要，并能保证连续施工；4.1.4所接收的材料符合设计及规范要求。
化工厂管道的工艺流程
化工厂管道的工艺流程可以分为以下几个步骤：
1. 原料的储存和输送：化工厂的原料通常以液体、固体或气体的形式存在，需要先将其储存起来并输送至生产设备中。
液体原料一般存放在储罐中，通过泵或管道输送至需要的位置；固体原料则可以通过输送带或螺旋输送机进行输送；气体原料则需要通过压缩机或气体管道输送至目标位置。
2. 预处理和混合：在进入生产设备之前，一些原料需要进行预处理。
例如，液体原料可能需要进行过滤、除杂或加热等操作，固体原料则可能需要粉碎或研磨。
预处理之后，不同的原料可能需要进行混合，以获得所需的物质组合。
3. 反应器操作：化工厂的核心设备是反应器，用于进行化学反应或物理变化。
反应器可以分为批式反应器和连续反应器两种类型。
在批式反应器中，原料按批次加入反应器中，通过控制温度、压力和反应时间等变量，使反应发生。
而在连续反应器中，原料连续地流入反应器中，并在一定的停留时间内进行反应，从而获得目标产物。
4. 分离和纯化：在反应器中发生的化学反应通常会生成多种产物，需要将目标产物与其他副产物或废物进行分离。
分离的方法包括蒸馏、结晶、萃取、过滤、脱水、浓缩等。
通过这些操作，可以从混合物中纯化出所需的物质。
5. 储存和输送：在得到纯化的产物后，化工厂需要将其储存并输送至下一个工序或交付给客户。
液体产物一般会存放在储罐中，并通过泵或管道输送至需要的位置。
固体产物可能需要进行包装或装载，并通过输送带、货车或船舶进行输送。
6. 尾气处理：在化工生产过程中，会产生各种尾气、废水和废物。
为了保护环境和节约资源，化工厂需要进行相应的尾气处理。
这包括使用废气处理装置（如焚烧炉、吸收塔、活性炭过滤器等）处理产生的废气，使用废水处理设备（如沉淀池、生物反应器、反渗透装置等）处理产生的废水，以及对产生的固体废物进行分类、转运和处置。
以上是一般化工厂管道的工艺流程，不同的化工厂可能会有所差异，具体的工艺流程还需要根据实际情况进行调整和优化。
在整个工艺流程中，需要严格控制各种工艺参数、操作条件和安全环保要求，以确保生产过程的安全性、高效性和可持续性。
