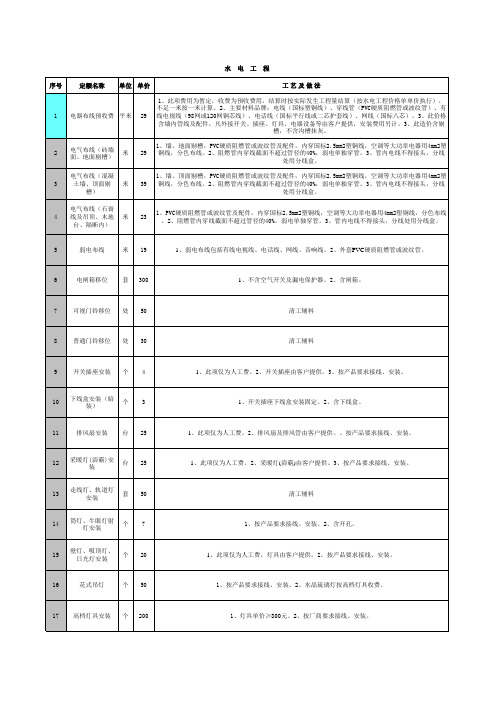

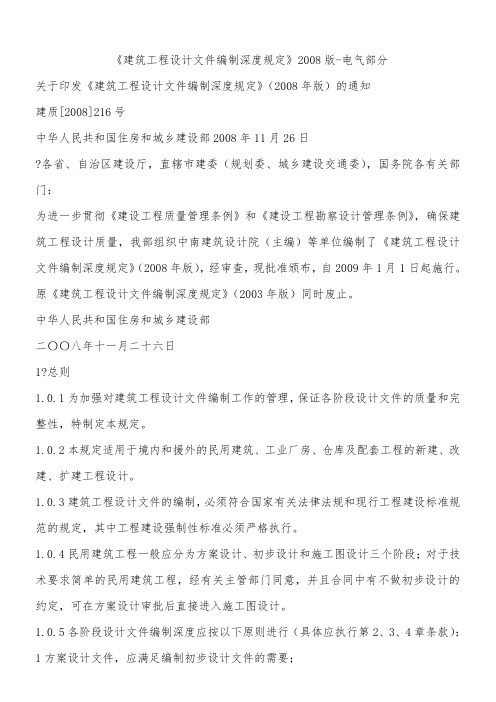

《建筑工程设计文件编制深度规定》2008版-电气部分关于印发《建筑工程设计文件编制深度规定》（2008年版）的通知建质[2008]216号中华人民共和国住房和城乡建设部2008年11月26日?各省、自治区建设厅，直辖市建委（规划委、城乡建设交通委），国务院各有关部门：1?总则1.0.11.0.21.0.3范的规定，其中工程建设强制性标准必须严格执行。
1.0.4民用建筑工程一般应分为方案设计、初步设计和施工图设计三个阶段；对于技术要求简单的民用建筑工程，经有关主管部门同意，并且合同中有不做初步设计的约定，可在方案设计审批后直接进入施工图设计。
1.0.5各阶段设计文件编制深度应按以下原则进行（具体应执行第2、3、4章条款）：1方案设计文件，应满足编制初步设计文件的需要；注：对于投标方案，设计文件深度应满足标书要求；若标书无明确要求，设计文件深度可参照本规定的有关条款。
2初步设计文件，应满足编制施工图设计文件的需要。
3施工图设计文件，应满足设备材料采购、非标准设备制作和施工的需要。
对于将项目分别发包给几个设计单位或实施设计分包的情况，设计文件相互关联处的深度应1.0.61.0.71.0.8执1.0.92.2.1?2.1.1方案设计文件1设计说明书，包括各专业设计说明以及投资估算等内容；对于涉及建筑节能的专业，其设计说明应有建筑节能设计专门内容；2总平面图以及建筑设计图纸（若为城市区域供热或区域煤气调压站，应提供热能动力专业的设计图纸，具体见2.3.3条）；3设计委托或设计合同中规定的透视图、鸟瞰图、模型等。
2.1.2方案设计文件的编排顺序1封面：写明项目名称、编制单位、编制年月；2扉页：写明编制单位法定代表人、技术总负责人、项目总负责人的姓名，并经上述人员签署或授权盖章；3设计文件目录；452.2?2.2.11书等。
2。
3456工程规模（如总建筑面积。
总投资、容纳人数等）和设计标准（包括工程等级、结构的设计使用年限、耐火等级、装修标准等）。
全国统一安装工程预算定额解释汇编电气部分综合性问题解释1.脚手架搭拆费系数考虑了哪些因素？实际不发生是否计算？答：定额中的脚手架搭拆费，均采用系数计算。
各册算系数时已考虑一下因素：1）各专业交叉作业施工时，可以互相利用已搭建的脚手架；2）施工时如部分或全部使用土建脚手架时，按有偿使用考虑；3）无论现场是否发生，包干使用。
2.高层建筑是什么概念?答：高层建筑是指高度在六层以上的多层建筑（不含六层），单层建筑物自室外设计+0至檐口（或最高层楼地面）高度在20m（不含20m）以上（不包括屋顶水箱间、电梯间、屋顶平台出入口等）的建筑物。
3.高层建筑增加费的内容是什么？答：高层建筑增加费是指施工中施工高度超过6层或20m的人工降放，以及材料垂直运输增加的费用。
4.超高增加费高度如何界定？答：超高增加费的高度：有楼层的按楼地面至操作物的距离，无楼层的按操作地点（或设计±0）至操作物的距离。
5.安装与生产同时进行增加费的概念是什么？如何计算？答：安装与生产同时进行增加费，是指改扩建工程在生产车间或装置内施工，因生产操作或生产条件限制（如不准动火等）干扰了安装工作正常进行而增加的费用；不包括为保证安全生产和施工所采取的措施费用。
安装与生产同时进行增加费按人工费的10%计算。
6.在有害身体健康的环境中施工降效增加费的概念是什么？如何计算？答：在有害身体健康的环境中施工降效增加费，是指改扩建工程由于车间、装置范围内有害气体或高分贝的噪音超过国家标准以至影响身体健康而增加的降效费用；不包括劳保条例规定应享受的工种保健费。
在有害身体健康的环境中施工时按人共费的10%计算降效增加费。
7.水平运输距离定额时如何考虑的？答：1）材料、成品、半成品的水平运输距离指至施工单位现场仓库或指定堆放地点运至安装地点的距离。
定额综合取定为300m。
2）设备水平运输距离指自指定堆放地点运至安装地点的距离，定额综合取定为100m。

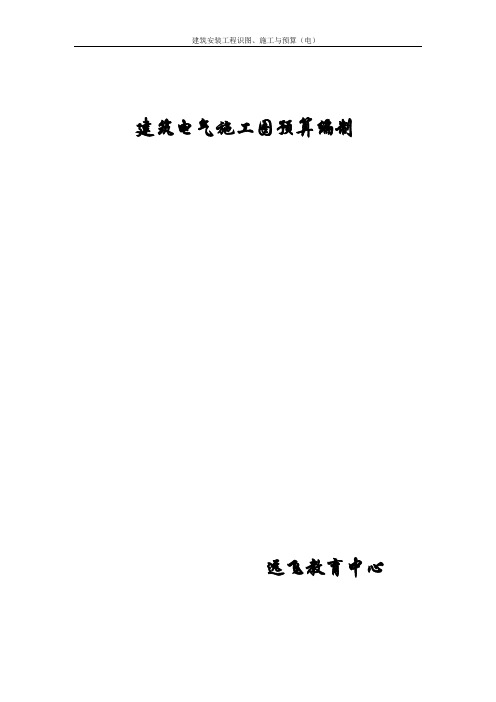

建筑电气施工图预算编制远飞教育中心目录第一篇电气设备安装工程 11 建筑电气概论 11.1建筑电气系统的组成11.2供配电系统21.3建筑电气照明系统 51.4建筑物防雷与接地安全 62 建筑电气工程图识读 92.1基本知识92.2电气工程图的识读132.3识图案例143 建筑电气工程概预算基础184 电缆工程 194.1电缆的基本概念194.2电缆直埋敷设214.3电缆沟敷设 244.4电缆桥架敷设294.5电缆接头的制作、安装334.6电缆的防火阻燃设计与施工344.7电缆工程预算案例355控制设备及低压电器安装395.1成套配电箱的安装395.2接线端子的制作安装415.3预算案例436 配管配线446.1室内配线工程概述446.2建筑电气工程安装常用材料446.3配管配线467 工业与民用照明器具 547.1照明器具安装概述547.2预算案例578 防雷及接地装置598.1防雷装置的概述598.2防雷装置的施工678.3预算案例689 电机699.1电机的种类与安装接线699.2预算案例7010 电气调整试验 7110.1定额说明、计算规则71第二篇建筑智能化设备安装工程7211 火灾自动报警系统7211.1火灾自动报警系统的原理与施工工艺7211.2预算案例7412 综合布线系统工程7612.1综合布线系统的原理与施工7612.2预算案例7713 有线电视系统设备安装工程7913.1有线电视系统的原理与施工7913.2预算案例8114 电气安装工程计价基础 8114.1电气安装工程计价基础8114.2电气安装工程定额计价概述8214.3电气安装工程工程量清单计价概述83第一篇电气设备安装工程1 建筑电气概论1.1 建筑电气系统的组成1.1.1 电力系统的组成电力系统就是将生产电能的发电机（设置于电厂内）、输送及分配电能的电力线路、变压器、保护、控制、测量等设备以及消耗电能的各种负荷（有时也称负载）紧密联系起来的系统。
电气施工图预算编制大庆石化分公司孟岩电气施工图预算编制概述电气施工图预算按照电气专业施工性质的不同，分电气设备安装工程预算、电气系统调试工程预算、动力配线工程预算、照明配线工程预算、接地工程预算、架空线路安装工程预算等。
电气施工图预算编制的工程量计算依据是电气施工图中的总设备一览表、电气主接线图、低压系统图、设备平面布置图、动力配线平面布置图、照明配线平面布置图、接地平面布置图、电缆作业表等。
第一章电气设备安装1.1电力变压器电力变压器是发、输、变、配电系统中的重要设备之一，它的性能、质量直接关系到电力系统运行的可靠性和运营效益，它的结构、特点直接影响其安装工程造价的高低。
电力变压器按相数分为单相变压器（D）和三相变压器（S）；按冷却方式分为油浸自冷式变压器（J）、油浸风冷式变压器（F）、强迫油循环风冷式变压器（FP）、干式空气自冷变压器（G）和干式浇注变压器（C）；按照电压变比，油浸自冷式变压器、干式空气自冷变压器和干式浇注变压器常用于6KV/0.4KV，且容量在2500KVA以下，油浸风冷式变压器、强迫油循环风冷式变压器多用于35KV/6KV、110KV/6KV，变压器容量一般大于8000KVA。
例如，SFPZ-40000/110 三相风冷强迫油循环110KV电力变压器。
普通油浸自冷三相电力变压器三相干式电力变压器35KV三相电力变压器 110KV三相电力变压器杆上安装电力变压器安装在室外基础上的电力变压器1.2电力变压器安装电力变压器安装分室内、室外基础上安装和电杆上安装。
按“台”计算工程量。
室内基础上安装－集中供电的变配电所（6KV/380V）、容量在250KVA～2600KVA之间的油浸变压器和干式变压器一般采用室内基础上安装。
室外基础上安装－直接从电网受电的降压变压器或向电网送电的升压变压器（35KV/6KV,6KV/35KV）、容量8000KVA以上的电力变压器，由于体积庞大且要求良好的通风、散热条件，多数采用室外基础上安装。
电气施工图预算编制大庆石化分公司孟岩电气施工图预算编制概述电气施工图预算按照电气专业施工性质的不同，分电气设备安装工程预算、电气系统调试工程预算、动力配线工程预算、照明配线工程预算、接地工程预算、架空线路安装工程预算等。
电气施工图预算编制的工程量计算依据是电气施工图中的总设备一览表、电气主接线图、低压系统图、设备平面布置图、动力配线平面布置图、照明配线平面布置图、接地平面布置图、电缆作业表等。
第一章电气设备安装1.1电力变压器电力变压器是发、输、变、配电系统中的重要设备之一，它的性能、质量直接关系到电力系统运行的可靠性和运营效益，它的结构、特点直接影响其安装工程造价的高低。
电力变压器：1、按相数分为单相变压器（D）、三相变压器（S）；2、按冷却方式分为：油浸自冷式变压器（J）、干式空气自冷变压器（G）干式浇注变压器（C）强迫油循环风冷式变压器（FP）、油浸风冷式变压器（F）按照电压变比：油浸自冷式变压器、干式空气自冷变压器和干式浇注变压器常用于6KV/0.4KV，且容量在2500KVA以下。
油浸风冷式变压器、强迫油循环风冷式变压器多用于35KV/6KV、110KV/6KV，变压器容量一般大于8000KVA。
例如，SFPZ-40000/110 三相风冷强迫油循环110KV电力变压器。
普通油浸自冷三相电力变压器三相干式电力变压器35KV三相电力变压器 110KV三相电力变压器杆上安装电力变压器安装在室外基础上的电力变压器1.2电力变压器安装电力变压器安装按“台”计算工程量，分：1、室内基础上安装2、室外基础上安装3、电杆上安装1、室内基础上安装－集中供电的变配电所（6KV/380V）、容量在250KVA～2600KVA之间的油浸变压器和干式变压器一般采用室内基础上安装。
2、室外基础上安装－直接从电网受电的降压变压器或向电网送电的升压变压器（35KV/6KV,6KV/35KV）、容量8000KVA以上的电力变压器，由于体积庞大且要求良好的通风、散热条件，多数采用室外基础上安装。
3、电杆上安装－油田用电设备比较分散，且低压用电设备居多，不便于集中供电，一般采用架空线路输送电能。
为油田用电设备提供电能的电力变压器容量在320KVA以下（6KV/380V），体积较小，重量轻，多采用电杆上安装方式。
变压器安装在预先制作的支架上。
定额中规定的电力变压器安装工作内容为：油浸电力变压器安装：开箱、检查，本体就位，器身检查，套管、油枕及散热器清洗，油柱试验，风扇、油泵电动机解体检查接线，附件安装，垫铁止轮器制作、安装，补充注油及安装后整体密封试验，接地，补漆，配合电气试验。
干式变压器安装：开箱、检查，本体就位，垫铁止轮器制作、安装，附件安装，接地，补漆，配合电气试验。
注意事项：电力变压器安装的工作内容中已包含变压器本体就位后的吊芯（或吊钟罩）工作，不得另行计取；电力变压器干燥视情况而定；变压器油过虑，以“t”为单位计算工程量，但通常不必过虑，变压器油一般随设备本体带来，油品多数合格，除特殊情况下发生。
1.3电力变压器安装案例全密闭油浸式电力变压器（ S9、S10、S11系列）是当今新型电力变压器的一种，它采用了密封结构，使变压器油和周围空气完全隔绝，从而提高了变压器的可靠性。
目前，主要密封形式有空气密封型、充氮密封型和全充油密封型。
其中全充油密封型变压器由于价格较干式变压器低廉而具有较高的市场占有率，它在绝缘油体积发生变化时，由波纹油箱壁或膨胀式散热器的弹性变形做补偿。
全充油密封型变压器的特点是低损耗、低噪音、体积小、重量轻、外形美观、环保特性好。
全充油密封型变压器安装时免吊心、免补充注油、免干燥，日常运行时免维护。
在确定其安装工程造价时免去了吊心、干燥所需的临时设施费，免去了变压器油过滤费用和干燥费用，降低了安装工程造价。
同时由于日常运行时免维护，又节省了维修费用。
全密闭油浸式电力变压器普通油浸三相电力变压器（S7-1250KVA）与全充油密封型三相电力变压器（S10-M1250KVA）安装调试费用（定额直接费）对比分析：表1：S7-1250KVA通过对比分析可见，新型S10-M1250KVA全充油密封型三相电力变压器的安装直接费降低了21.19%。
（介绍直接费的含义）1.4电力变压器检修执行中石化检修定额。
1.器身清扫检查：包括变压器器身、附件及连接母线的清扫，检查绝缘子、分接开关、油阀门、呼吸器、渗漏油、接地装置等工作。
2.解体检修：包括吊芯、检查及修理、分接开关更换、线圈更换等子项。
其中，吊芯工作（包括拆卸线头、箱体螺栓及附件，吊芯并复位）配备了16～25t汽车起重机和10t桥式起重机。
线圈更换（包括拆接线，更换线圈，配合试验）配备了10t桥式起重机。
检查及修理工作包括检查铁芯和穿芯螺栓绝缘、检查线圈及线圈压紧装置、检查分接开关和密封垫、检查内部连线和呼吸器等、进行缺陷处理。
3.缺陷处理：包括绝缘子和绝缘子密封垫更换、油枕或油位计渗漏油处理、瓦斯继电器渗漏油处理、放油阀渗漏油处理、瓦斯继电器更换等子项。
（简单介绍检修结算发生的一些问题：本体拆安，签证确认是否吊芯。
）1.5另外简单介绍几种特种变压器1.互感器互感器是电力系统中供测量和保护作用的重要设备。
分电压互感器和电流互感器（PT,CT）。
户内浇注式电压互感器户内油浸式电压互感器高压户外硅橡胶电流互感器高压户外浇注式电流/电压互感器户内浇注式电流互感器（6KV）户内浇注式电流互感器（380V）电压互感器能将系统的高压变成标准的低电压100V或 100√3 V；电流互感器能将高压系统中的电流或低压系统中的大电流变成标准的小电流5A或1A。
互感器的作用.与测量仪表配合，对线路的电压、电流、电能进行测量；与继电器配合，对电力系统的设备进行过电压、过电流、过负荷及单相接地保护。
.使测量仪表、继电保护装置与线路的高电压隔开，以保证操作人员和设备的安全。
.将电压、电流变换成统一的标准值，以利于仪表和继电器的标准化。
型号字母含义.电压互感器：J-电压互感器 D-单相 S-三相 J-油浸式G-干式 W-五柱三绕组例如，JDJ-10：单相油浸式10KV电压互感器，JSJW-35：三相三绕组五柱油浸式35KV电压互感器.电流互感器：L-电流互感器 M-母线式 A-穿墙式 B-支持式 Y-低压 Q-线圈式 C-瓷绝缘 Z-浇注绝缘J-树脂浇注绝缘例如，LQJ-10：线圈式树脂浇注绝缘10KV电流互感器LMZY：母线式浇注绝缘低压电流互感器互感器安装10KV以下互感器一般安装在室内配电装置的开关柜母线或电缆芯线上；35KV以上的互感器安装在室外支架上。
套用定额时，一定要从图纸或设备铭牌上确定互感器的电压等级，以区分套用不同定额子目，尤其是电流互感器，在高压、低压配电装置中都普遍采用。
2.消弧线圈消弧线圈的主要作用是在电网发生单相接地时产生感性电流以补偿电容电流，使故障点残流变小，达到自然熄弧、消除故障的目的。
消弧线圈一般安装在中性点不直接接地的高压系统中。
目前，35KV 以下的高压送配电系统多数采用中性点不直接接地方式。
消弧线圈由机柜、工控机、控制软件、接地变压器、消弧线圈、空气有载开关、阻控箱、电压互感器、隔离开关、避雷器、导线及电缆等组成。
接地变压器、消弧线圈、控制柜接地变压器的作用是在系统为△型接线或Y型接线中性点无法引出时，引出中性点用于加接消弧线圈。
消弧线圈还外附一个电压互感器和一个电流互感器。
消弧线圈安装以“台”为计算单位，以容量（KVA）、电压等级（10KV/35KV）划分定额子目。
1.6高压配电设备及成套装置高压配电设备按在电气系统中的作用可分为：开关电器：断路器、隔离开关、负荷开关、接地开关等；保护电器：熔断器、避雷器；限流电器：电抗器等；组合成套装置：高压开关柜（断路器柜、电压互感器柜等）；其它：电力电容器等。
1.断路器高压开关设备中最重要、最复杂的一种，既能切换正常负荷又可排除短路故障，同时承担着控制和保护双重任务。
断路器主要按灭弧介质进行分类，一般分为多油断路器D（已淘汰）、少油断路器S（35KV以上电气系统）、真空断路器Z（6KV电气系统）和六氟化硫断路器L（35KV以上电气系统正在逐渐采用）。
多油断路器少油断路器真空断路器六氟化硫断路器多油断路器－触头系统及灭弧室安装在接地的油箱中，主要用油作为对地绝缘介质（已逐渐淘汰）。
少油断路器－对地绝缘介质主要依靠固体介质，35KV以上电力系统中应用广泛，6KV电力系统已不再使用。
真空断路器－触头系统安装在密闭的真空管内，利用真空灭弧，6KV电力系统普遍采用。
六氟化硫断路器－触头系统和灭弧室安装在充满六氟化硫气体的密闭箱体内，35KV以上电力系统逐渐采用，取代少油断路器。
但密闭要求严格，不能发生气体泄漏，而且价格昂贵。
型号子目含义第一单元：S－少油 Z－真空 D－多油 L－六氟化硫第二单元：N－户内 W－户外第三单元：设计序列号第四单元：额定电压（KV）第五单元：补充工作特性 G－改进型 F－分相操作第六单元：额定电流（A）例如，DW8-35 户外多油35KV断路器， SN10-10 户内少油10KV 断路器，ZN10-10 户内真空10KV断路器，LW2-110 户外110KV六氟化硫断路器断路器安装断路器安装分户内和户外两种安装方式。
一般10KV断路器多为户内安装，35KV以上断路器大部分采用户外安装。
需要说明的是，定额中的断路器安装是指单独安装在基础或支架断路器，有别于高压开关柜中的断路器，目前高压开关柜内的断路器安装已综合在柜体安装定额中，不得再重复套用断路器安装定额子目。
2.隔离开关、负荷开关隔离开关—又名隔离刀闸，是高压开关的一种。
因为它没有专门的灭弧结构，所以不能切断负荷电流和短路电流，使用时与断路器配合，只有在断路器断开后才能进行操作。
隔离开关隔离开关的主要用途.将电气设备与带电的电网隔离，保证电气设备安全地进行检修。
.改变运行方式，利用隔离开关将电气设备或线路从一段母线切换到另一段母线。
.接通和断开小电流电路，接通和断开电压互感器、避雷器或一些空载线路、变压器等。
型号字母含义：G－隔离开关 J－接地开关 N－户内 W－户外 D－带接地刀闸例如，GN6-10 户内10KV隔离开关 GW5-110 户外110KV隔离开关。
负荷开关—负荷开关与隔离开关的作用基本相同，唯一的不同之处是负荷开关可切断和闭合额定电流及规定的过载电流，起到保护线路的作用。
负荷开关分户内型（FN）和户外型（FW），户内型有FN2、FN3、FN4、FN5等型号，其中FN4为真空式负荷开关，FN5为轻小型负荷开关。
隔离开关、负荷开关安装时套用同一定额子目（35KV户外隔离开关除外），以“组”（每组三相）为计算单位，按额定电流区分子目。
