LabVIEW与人机交互实现人机交互界面设计LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一款用于测试、测量和控制应用的集成开发环境。
它提供了丰富的工具和函数，使得用户可以通过编程来实现各种各样的应用。
在LabVIEW中，人机交互界面的设计是非常重要的，它能够直接影响到用户的体验和使用效果。
本文将介绍如何利用LabVIEW来实现人机交互界面的设计。
一、LabVIEW中的人机交互界面设计原则在设计人机交互界面时，有几个原则是需要遵循的：1. 视觉一致性：保持界面的整体风格和布局的一致性，避免使用过多不同的颜色、字体和图标，以免造成混乱和困惑。
2. 易于理解和使用：界面应该尽可能简洁明了，让用户能够快速掌握其功能和操作方法。
适当使用文字说明、图标和提示可以帮助提高用户的理解度。
3. 交互友好性：设计时要考虑用户的习惯和使用习惯，尽可能减少操作步骤和输入，提供直观的交互方式，比如按钮、滑动条等。
4. 错误处理和反馈：当用户操作错误或者出现异常情况时，界面应该能够及时给出错误提示和反馈，让用户知道出了什么问题。
二、LabVIEW中的人机交互界面设计步骤1. 界面布局：首先需要确定界面的整体布局，包括各个控件和指示器的位置、大小和对齐方式等。
可以利用LabVIEW提供的拉伸点和对齐工具来辅助完成布局。
2. 控件选择：根据应用需求，选择合适的控件来展示和操作数据。
LabVIEW提供了丰富的控件库，包括按钮、滑动条、图表等，可以根据需要进行选择和定制。
3. 控件设置：对于每个控件，需要设置其属性和行为。
比如按钮的初始状态、滑动条的取值范围等。
通过属性编辑器或者右键菜单可以进行设置。
4. 事件处理：根据用户的操作，界面会触发一系列的事件，比如点击按钮、拖动滑动条等。
通过给控件绑定事件处理程序，可以实现对这些事件的响应和处理。
5. 数据交互：人机交互界面不仅仅是展示数据，还需要和底层的数据进行交互。
LabVIEW程序设计模式(三)—用户界面事件模式针对基本状态机模式的第（4~5）个问题，需要对模式进行改进。
本节将一一分析这些问题对应的解决方案，并最终形成一种新的状态机模式——用户界面事件模式。
(1)程序一直在占用CPU资源。
(2)无法响应更多的前面板事件。
熟悉LabVIEW的工程师应该能够很容易地解决这两个问题，在LabVIEW 7.0以后的版本中提供的事件结构（Event Structure）能够让我们非常便捷地处理这两类问题。
在LabVIEW中事件结构的使用并不是一件难事，根据事件的发出源，事件可以抽象地分为用户界面事件和用户自定义事件。
相关的基本知识可以参考有关的书籍，这里不再阐述事件结构的使用方法。

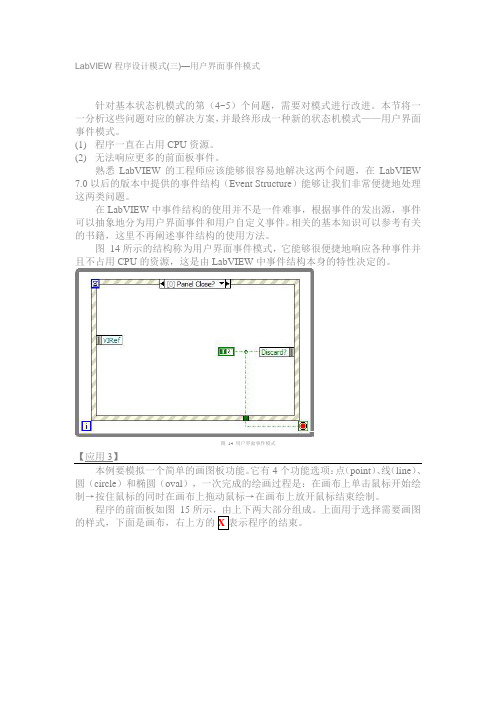

图14所示的结构称为用户界面事件模式，它能够很便捷地响应各种事件并且不占用CPU的资源，这是由LabVIEW中事件结构本身的特性决定的。
图14 用户界面事件模式【应用3】本例要模拟一个简单的画图板功能。
它有4个功能选项：点（point）、线（line）、圆（circle）和椭圆（oval），一次完成的绘画过程是：在画布上单击鼠标开始绘制→按住鼠标的同时在画布上拖动鼠标→在画布上放开鼠标结束绘制。
程序的前面板如图15的样式，下面是画布，右上方的图15 画图板前面板由于系统需要响应鼠标在画布上单击、移动和释放事件，因此使用状态机模式是无法解决的，只能通过事件结构。
因此本例将使用用户界面事件模式实现上述的画图板功能。
程序的背面板如图164个事件。
(1)Panel Close?：响应前面板的(2)Picture <Mouse Down>：表示绘画的开始。
(3)Picture <Mouse Move>：表示绘画的路径和轨迹。
(4)Picture <Mouse Up> <Mouse Leave>：表示绘画的结束，此时一定要加入<Mouse Leave>事件，因为当鼠标移动到画布的外面时就可以认为是绘画结束了，并不需要一定要求鼠标在画布中释放。
LabVIEW中的人机交互和用户界面设计在LabVIEW中，人机交互和用户界面设计是非常重要的，它直接影响到软件的易用性和用户体验。
本文将讨论LabVIEW中的人机交互和用户界面设计的一些基本原则和常用技巧。
一、人机交互的基本原则1. 简洁明了：用户界面应该简洁，提供清晰的信息展示和操作方式。
避免使用过多的图形元素或文字描述，让用户能够迅速理解界面的功能和操作方法。
2. 一致性：保持界面的一致性，使得用户在不同的功能模块或界面之间能够快速切换和适应。
统一的布局、颜色和字体风格，以及相似的操作方式都有助于提高用户的学习效率和工作效率。
3. 易学易用：LabVIEW的用户界面应该尽可能简单易懂，减少用户的学习成本。
采用直观的图标、按钮和菜单等元素，结合适当的帮助文档和提示信息，使得用户能够快速理解和使用软件。
4. 反馈机制：对用户的操作进行及时的反馈是人机交互中的重要环节。
界面的响应速度应该尽可能快，同时通过状态栏、弹窗或进度条等方式提示用户当前的操作状态和结果。
5. 用户个性化：考虑到不同用户的习惯和需求，LabVIEW应该提供一定的个性化选项。
例如，允许用户自定义快捷键、界面颜色、单位设置等，以提高用户的满意度和工作效率。
二、用户界面设计的常用技巧1. 布局和界面风格：合理的界面布局能够有效地组织信息和功能模块，使得用户操作更加流畅。
可以使用分组、对齐、间距等方式来整理界面元素，以及选择合适的颜色、字体和图标来提升界面的美观性。
2. 导航和菜单设计：在LabVIEW中，使用导航栏、左侧菜单或标签页等方式来展示不同功能模块和页面是常见的做法。
将相关的功能模块进行分类和分组，使得用户能够便捷地找到需要的功能。
3. 输入和输出控件：LabVIEW提供了各种输入和输出控件，如按钮、滑块、文本框、图表等。
在设计用户界面时，要根据实际需求选择合适的控件，并设置合适的控件属性和事件响应。
4. 异常处理和错误提示：LabVIEW中的软件可能会发生各种异常情况和错误，在界面设计中要考虑到这些情况并进行适当的处理和提示。
使用LabVIEW进行人机交互界面设计LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一款功能强大的图形化编程语言和开发环境，广泛应用于科学研究、工程控制、教育培训等领域。
它提供了丰富的开发工具和库，使得开发者可以轻松地构建各种应用程序，其中包括人机交互界面设计。
本文将介绍如何使用LabVIEW来进行人机交互界面设计。
一、LabVIEW概述LabVIEW是由美国国家仪器公司（National Instruments）开发的一款图形化编程软件。
它的特点是以数据流图为基本编程模型，开发者通过将各种功能模块（称为虚拟仪器）以图形化的方式连接起来，完成程序的设计与开发。
LabVIEW具有良好的可视化特性和模块化设计，使得人机交互界面设计变得简单而高效。
二、LabVIEW界面设计基础在LabVIEW中进行人机交互界面设计的基础是控件和面板。
控件是用来接收用户输入或展示输出结果的元素，例如按钮、滑块、文本框等；面板是控件的容器，用于布局和组织控件。
LabVIEW提供了丰富的控件库，开发者可以根据需求选择合适的控件。
三、创建用户界面1. 打开LabVIEW软件，创建一个新的VI（Virtual Instrument）；2. 在界面菜单中选择Controls Palette，浏览并选择适合项目需求的控件；3. 将选中的控件拖拽到面板上，布局和调整它们的位置和大小，以便形成一个直观、友好的界面；4. 对每个控件设置属性，包括名称、标签和默认值等；5. 针对每个控件添加事件处理程序，以便实现相应的功能逻辑。
四、实现交互功能1. 针对各个控件的事件处理程序，编写相应的功能模块；2. 利用LabVIEW提供的模块化设计能力，将这些功能模块组合起来，构建一个完整的交互系统；3. 添加对外部数据源或设备的接口，例如传感器数据的输入和执行器的控制；4. 调试和验证交互功能，确保系统的正常运行，并进行必要的修改和优化。
LabVIEW形编程打造自定义用户界面LabVIEW (Laboratory Virtual Instrument Engineering Workbench)是一种基于图形化编程的集成开发环境，广泛应用于工程和科学领域。
通过LabVIEW，用户可以使用各种图形化的工具和函数来构建自定义的用户界面。
这篇文章将介绍如何利用LabVIEW形编程来打造自定义的用户界面。
一、LabVIEW形编程简介LabVIEW形编程是基于图形化编程的思想和方法，其核心概念是将代码表示为一个个的图形化模块，称为虚拟仪器(Virtual Instrument)。
在LabVIEW中，我们可以使用各种图形化工具和函数来设计和配置这些虚拟仪器，从而实现自定义的用户界面。
二、自定义用户界面的设计1. 界面布局：LabVIEW提供了丰富的UI控件，如按钮、文本框、图表等。
我们可以通过拖拽这些控件并调整其位置和大小来设计界面的布局。
2. 控件设置：每个控件都有各自的属性和事件，可以通过设置这些属性和事件来实现控件的功能和交互。
例如，我们可以设置按钮的标签和颜色，以及按钮被点击时触发的事件。
3. 数据绑定：LabVIEW支持将控件与数据源进行绑定。
通过数据绑定，界面上的控件可以实时显示、更新来自数据源的数据。
这样，用户可以方便地通过界面与数据进行交互。
4. 图形化编程：LabVIEW提供了丰富的图形化编程工具和函数库，可以通过连接和配置这些工具和函数来实现自定义的行为。
例如，我们可以使用条件判断、循环和数学函数来对数据进行处理和计算。
5. 事件处理：LabVIEW支持处理界面上的各种事件，如按钮点击、鼠标移动等。
通过设置事件处理函数，我们可以在相应事件发生时执行特定的操作，从而实现更加灵活和交互性的用户界面。
三、LabVIEW形编程实例下面，我们将通过一个简单的实例来演示LabVIEW形编程的过程。
我们要设计一个简单的计算器界面，包含两个文本框用于输入两个数字，一个下拉列表用于选择运算符，一个按钮用于执行计算，并在界面上显示计算结果。
