电压质量与无功管理

力管理制度2023-11-01•引言•电压质量和无功电力管理的基本概念•电力系统电压质量标准和要求•无功电力管理和无功补偿设备运行管理•电压质量和无功电力管理系统的建设与运行管目理•电压质量和无功电力管理的考核与监督录01引言电力系统电压质量和无功电力管理在现代电力系统中具有重要地位，随着电力需求的增长和电力市场的开放，电压质量和无功电力管理成为确保电网稳定、可靠和经济运行的关键因素。

在过去的几十年里，由于电力负荷的增加、电网规模的扩大以及电力市场的开放，电压质量和无功电力管理面临着越来越多的挑战。

背景介绍目的建立和完善电力系统电压质量和无功电力管理制度，提高电压质量和无功电力管理的效率和水平，保障电力系统的安全、稳定和经济运行。

意义电压质量和无功电力管理是电力系统的重要环节，对于提高电力系统的可靠性、稳定性和经济性具有至关重要的作用。

同时，电压质量和无功电力管理制度的建立也是电力行业规范化、标准化和科学化管理的体现。

目的和意义适用范围本制度适用于各级电网企业、电力用户和发电企业，包括电力系统规划、设计、运行、检修和营销等各个环节。

规定电压质量和无功电力管理应遵循国家有关法律法规和技术标准，贯彻电力行业的有关规程和规定，结合各地区、各企业的实际情况，制定相应的管理制度和实施细则。

适用范围和规定02电压质量和无功电力管理的基本概念电压质量定义电压质量是指电力系统中电压的幅值、波形和相位等参数符合规定标准要求的情况。

电压质量对电力系统的影响电压质量对电力系统的稳定运行、电能质量、设备安全及经济效益等方面具有重要影响。

电压质量定义及影响无功电力及无功补偿原理无功电力在电力系统中，无功电力是指没有消耗但对系统有贡献的功率，主要包括电动机、变压器等感性负荷产生的无功功率。

无功补偿原理通过在系统中增加无功补偿装置，将感性负荷产生的无功功率进行抵消，从而提高系统的功率因数，改善电能质量。

电压质量和无功电力管理的关系电压质量和无功电力管理的关系电压质量和无功电力管理是相互关联、相互影响的。

国家电网公司电力系统电压质量和无功电力管理规定第一章总则第一条电压质量是电能质量的重要指标之一。

电力系统的无功补偿与无功平衡，是保证电压质量的基本条件，对保证电力系统的安全稳定与经济运行起着重要的作用。

为保证国家电网公司系统电压质量，降低电网损耗，向用户提供电压质量合格的电能，根据国家有关法律法规和《电力系统安全稳定导则》、《电力系统电压和无功电力技术导则》及相关技术标准，特制订本规定。

第二条本规定适用于国家电网公司各级电网企业。

所属发电机组并网运行的发电企业、电力用户应遵守本规定。

第三条各电网有限公司、省（自治区、直辖市）电力公司可根据本规定结合本企业的具体情况制订实施细则。

第二章电压质量标准第四条本规定中电压质量是指缓慢变化（电压变化率小于每秒1%时的实际电压值与系统标称电压值之差）的电压偏差值指标。

第五条用户受电端供电电压允许偏差值（一）35kV及以上用户供电电压正、负偏差绝对值之和不超过额定电压的10%。

（二）10kV及以下三相供电电压允许偏差为额定电压的±7%。

（三）220V单相供电电压允许偏差为额定电压的+7%、-10%。

第六条电力网电压质量控制标准（一）发电厂和变电站的母线电压允许偏差值1．500（330）kV及以上母线正常运行方式时，最高运行电压不得超过系统额定电压的+10%；最低运行电压不应影响电力系统同步稳定、电压稳定、厂用电的正常使用及下一级电压的调节。

2．发电厂220kV母线和500（330）kV及以上变电站的中压侧母线正常运行方式时，电压允许偏差为系统额定电压的0%—+10%；事故运行方式时为系统额定电压的-5%—+10%。

3．发电厂和220kV变电站的110kV—35kV母线正常运行方式时，电压允许偏差为系统额定电压的-3%—+7%；事故运行方式时为系统额定电压的±10%。

4．带地区供电负荷的变电站和发电厂（直属）的10（6）kV母线正常运行方式下的电压允许偏差为系统额定电压的0%—+7%。

国家电网公司农村电网电压质量和无功电力管理办法发布日期：〔08-02-16〕内容摘要：前言为了加强农村电网电压质量和无功电力的管理，提高农村电网电压质量，特制定本办法。

本办法依据国家有关法规和《电力系统安全稳定导则》、《电力系统电压和无功电力技术导则》及相关技术标准，参照《国家电网公司电力系统电压质量和无功电力管理规定》和《国家电网公司电力系统无功补偿配置技术原则》，结合我国农村电网特点和实际情况而制定。

本办法解释权属国家电网公司。

目次前言1、范围2、规范性引用文件3、电压质量和无功补偿基本要求4、电压质量标准5、无功补偿6、专业管理及职责分工7、调压设备管理8、电压监测9、统计考核10、考核与奖惩11、附则国家电网公司农村电网电压质量和无功电力管理办法1 范围本办法规定了农村电网电压质量和无功补偿的基本要求和管理标准，适用于国家电网公司系统农村电网电压质量和无功电力的管理。

2 规范性引用文件下列文件中的条款通过本标准的引用成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB156 标准电压GB12325 电能质量供电电压允许偏差SD325-1989 电力系统电压和无功电力技术导则电力系统安全稳定导则3 电压质量与无功补偿基本要求3.1 农村电网电压质量合格率应达到下列要求县供电企业综合电压合格率不低于95%；D类居民用户端电压合格率不低于90％。

3.2 功率因数应达到以下要求变电所主变压器低压侧功率因数不低于0.90；变电所10(6)kV出线功率因数不低于0.9；用户变压器功率因数不低于0.9；公用配电变压器低压侧功率因数不低于0.85；农业用户配电变压器低压侧功率因数不低于0.85。

4 4 电压质量标准4.1农村电网各级标称电压值为：110kV、66kV、35kV、10kV、6kV、3kV、380V、220V。

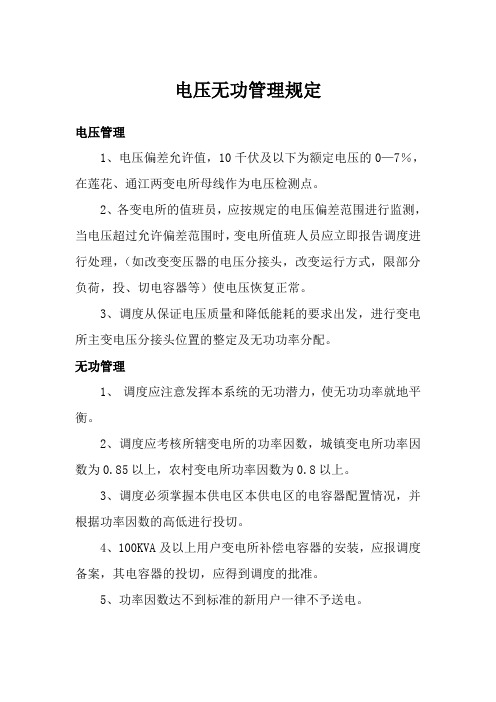

电压无功管理规定
电压管理
1、电压偏差允许值，10千伏及以下为额定电压的0—7％，在莲花、通江两变电所母线作为电压检测点。

2、各变电所的值班员，应按规定的电压偏差范围进行监测，当电压超过允许偏差范围时，变电所值班人员应立即报告调度进行处理，（如改变变压器的电压分接头，改变运行方式，限部分负荷，投、切电容器等）使电压恢复正常。

3、调度从保证电压质量和降低能耗的要求出发，进行变电所主变电压分接头位置的整定及无功功率分配。

无功管理
1、调度应注意发挥本系统的无功潜力，使无功功率就地平衡。

2、调度应考核所辖变电所的功率因数，城镇变电所功率因数为0.85以上，农村变电所功率因数为0.8以上。

3、调度必须掌握本供电区本供电区的电容器配置情况，并根据功率因数的高低进行投切。

4、100KVA及以上用户变电所补偿电容器的安装，应报调度备案，其电容器的投切，应得到调度的批准。

5、功率因数达不到标准的新用户一律不予送电。

国家电网公司电力系统电压质量和无功电力管理规定第一章总则第一条电压质量是电能质量的重要指标之一。

电力系统的无功补偿与无功平衡，是保证电压质量的基本条件，对保证电力系统的安全稳定与经济运行起着重要的作用。

为保证国家电网公司系统电压质量，降低电网损耗，向用户提供电压质量合格的电能，根据国家有关法律法规和《电力系统安全稳定导则》、《电力系统电压和无功电力技术导则》及相关技术标准，特制订本规定。

第二条本规定适用于国家电网公司各级电网企业。

所属发电机组并网运行的发电企业、电力用户应遵守本规定。

第三条各电网有限公司、省（自治区、直辖市）电力公司可根据本规定结合本企业的具体情况制订实施细则。

第二章电压质量标准第四条本规定中电压质量是指缓慢变化（电压变化率小于每秒1%时的实际电压值与系统标称电压值之差）的电压偏差值指标。

第五条用户受电端供电电压允许偏差值（一）35kV及以上用户供电电压正、负偏差绝对值之和不超过额定电压的10%。

（二）10kV及以下三相供电电压允许偏差为额定电压的±7%。

（三）220V单相供电电压允许偏差为额定电压的+7%、-10%。

第六条电力网电压质量控制标准（一）发电厂和变电站的母线电压允许偏差值1．500（330）kV及以上母线正常运行方式时，最高运行电压不得超过系统额定电压的+10%；最低运行电压不应影响电力系统同步稳定、电压稳定、厂用电的正常使用及下一级电压的调节。

2．发电厂220kV母线和500（330）kV及以上变电站的中压侧母线正常运行方式时，电压允许偏差为系统额定电压的0%—+10%；事故运行方式时为系统额定电压的-5%—+10%。

3．发电厂和220kV变电站的110kV—35kV母线正常运行方式时，电压允许偏差为系统额定电压的-3%—+7%；事故运行方式时为系统额定电压的±10%。

4．带地区供电负荷的变电站和发电厂（直属）的10（6）kV母线正常运行方式下的电压允许偏差为系统额定电压的0%—+7%。

浅述无功与电压的关系电压是电力系统电能质量的重要指标之一,电压质量对电网稳定及电力设备安全运行、线路损失、工农业安全生产、产品质量、用电损耗和人民生活用电都有直接影响。

保证用户的电压接近额定值是电力系统运行调整的基本任务之一,电力系统的运行电压水平取决于无功功率的平衡。

无功电力是影响电压质量的一个重要因素,电压质量与无功是密不可分的,电压问题本质上就是一个无功问题。

无功功率并不是无用的功率,在电力系统中许多用电设备均是根据电磁感应原理工作的,如配电变压器、电动机等,它们都是依靠建立交变磁场才能进行能量的转换和传递。

为了建立交变磁场和感应磁通而需要的电功率称为无功功率,只不过它的功率并不转化为机械能、热能而已;因此在电力系统中除了需要有功电源外,还需要无功电源,两者缺一不可。

系统中的各种无功电源的无功功率输出应能满足系统负荷和网络损耗在额定电压下对无功功率的需求,否则电压就会偏离额定值。

在电力系统中,无功功率为电力网络及各种电力设备提供励磁。

系统内主要需要感性无功功率,它为变压器和感应电机提供励磁电流。

电力系统中的无功功率负荷有异步电动机,变压器的无功损耗,输电线路的无功损耗。

无功功率电源有:发电机,同步调相机,静止电容器,静止无功补偿器。

电力系统中无功平衡是保证电压质量的重要条件;系统中无功电源出力应满足系统所有负荷和网络损耗的需求,否则电压就会偏离额定值。

当电压偏低时,系统中的功率损耗和能量损耗加大,电压过低时,还可能危及系统运行的稳定性,甚至引起电压崩溃;而电压过高时,各种电气设备的绝缘可能受到损害,通过合理无功补偿设备就能使我们的电能质量得到保证,达到稳定运行的标准和满足用户的要求。

在电力系统运行中,电源的无功在任何时刻应同负荷的无功功率和网络的无功损耗之和(及总的无功负载)相等,即:QGC=QLD+QL。

无功功率电源在电力系统中的合理分布是充分利用无功电源、改善电压质量和减少网络有功损耗的重要条件。

Q/CSG 中国南方电网有限责任公司企业管理制度中国南方电网有限责任公司电能质量与无功电压管理规定中国南方电网有限责任公司目录1总则 (1)2规范性引用文件 (1)3术语和定义 (2)4职责 (2)5管理内容与方法 (3)6附则 (8)中国南方电网有限责任公司电能质量与无功电压管理规定1总则1.1为规范中国南方电网有限责任公司电能质量和无功电压管理工作，提高电网和用户电能质量水平，确保电网运行的安全性和稳定性，特制定本规定。

1.2本制度规定了电能质量和无功电压管理的职责分工、管理内容和控制目标。

1.3本规定适用于公司系统所属各单位。

2规范性引用文件下列文件对于本规定的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本规定。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规定。

主席令〔第60号〕中华人民共和国电力法电力工业部第8号令供电营业规则国家电监会第27号令供电监管办法GB 156 标准电压GB/T 12325 电能质量供电电压偏差GB/T 12326 电能质量电压波动和闪变GB/T 14549 电能质量公用电网谐波GB/T 15543 电能质量三相电压不平衡GB/T 15945 电能质量电力系统频率偏差GB/T 24337 电能质量公用电网间谐波GB/T 18481 电能质量暂时过电压和瞬态过电压GB/T 19862 电能质量监测设备通用要求DL/T 1198 电力系统电能质量技术管理规定DL/T 1194 电能质量术语DL/T 1028 电能质量测试分析仪检定规程DL/T 1053 电能质量技术监督规程DL/T 500 电压监测仪使用技术条件DL 755 电力系统安全稳定导则SD 325 电力系统电压和无功电力技术导则（试行）能源电[1993]218号电力系统电压质量和无功电力管理规定（试行）3术语和定义3.1本规定所涉及的专业术语和定义与《电能质量术语》(DL/T 1194-2012)、《电力系统电能质量技术管理规定》（DL/T 1198-2013）的规定一致。

国家电网公司电力系统电压质量和无功电压管理规定第一章总则第一条电压质量是电能质量的重要指标之一。

电力系统的无功补偿与无功平衡，是保证电压质量的基本条件，对保证电力系统的安全稳定与经济运行起着重要的作用。

为保证国家电网公司系统电压质量，降低电网损耗，向用户提供电压质量合格的电能，根据国家有关法律法规和《电力系统安全稳定导则》、《电力系统电压和无功电力技术导则》及相关技术标准，特制订本规定。

第二条本规定适用于国家电网公司各级电网企业。

所属发电机组并网运行的发电企业、电力用户应遵守本规定。

第三条各电网有限公司、省(自治区、直辖市)电力公司可根据本规定结合本企业的具体情况制订实施细则。

第二章电压质量标准第四条本规定中电压质量是指缓慢变化(电压变化率小于每秒1%时的实际电压值与系统标称电压值之差)的电压偏差值指标。

第五条用户受电端供电电压允许偏差值(一)35kV及以上用户供电电压正、负偏差绝对值之和不超过额定电压的10％。

(二)1OKV及以下三相供电电压允许偏差为额定电压的±7%。

(三)220V单相供电电压允许偏差为额定电压的+7%、-10%。

第六条电力网电压质量控制标准(一)发电厂和变电站的母线电压允许偏差值1. 500(330)kV及以上母线正常运行方式时，最高运行电压不得超过系统额定电压的+10%；最低运行电压不应影响电力系统同步稳定、电压稳定、厂用电的正常使用及下一级电压的调节。

2. 发电厂220kV母线和500(330)kV及以上变电站的中压侧母线正常运行方式时，电压允许偏差为系统额定电压的0%——+10%；事故运行方式时为系统额定电压的-5%——+10%。

3. 发电厂和220kV变电站的110kV—35kV母线正常运行方式时，电压允许偏差为系统额定电压的-3%—+7%；事故运行方式时为系统额定电压的±10%。

4. 带地区供电负荷的变电站和发电厂(直属)的10(6)kV母线正常运行方式下的电压允许偏差为系统额定电压的0%—+7%。

电压质量与无功电力管理办法收藏此信息打印该信息添加：用户发布来源：未知第一节总则电压质量和功率因数是农电企业的重要技术指标，电压是电能的主要质量指标之一，电压质量对电网稳定及电力设备安全运行、线路损失、工农业用电和人民生活用电都起着直接影响作用。

而无功电力又是影响电压质量和电网经济运行的一个重要因素，因此坚持电压质量和无功补偿综合治理原则，充分利用有载调压手段，并根据无功情况及时投切电容补偿装置，切实改善电压质量和搞好无功电力补偿。

为规范和加强农村电网电压质量管理工作，提高用户供电电压质量，尤其是重点改善居民用户端电压质量，根据国家及省电力公司对农村电网电压质量和无功电力管理办法结合我局情况制定本办法。

第二节职责分工1．生产计划部负责局电压质量的综合管理，负责电压监测点的配置、数据汇总上报及综合协调工作。

2．生计部负责变电站10kV、35kV母线电压的管理。

(1)对局所属变电站电压和无功实行调度管理，保证电网电压处于合格范围之内。

(2)加强有载调压开关的日常维护管理，当操作次数达到规定次数时，要及时进行检修维护。

(3)按规定加强设备的定期巡视检查，发现问题及时解决，确保设备可靠运行。

(4)掌握电压检测装置的正确操作方法，并加强对电压检测装置运状况的巡视检查，对不合格的装置及时进行校验或更换，提高监测的准确性。

(5)做好管辖范围内电压和无功数据的统计分析，并于每月27日前将汇总后的数据报市场营销部。

3。

农电服务部负责lOkV及以下电压等级无功电压的管理工作。

(1)负责购进电能质量符合国家标准。

(2)负责局lOkV及以下电压等级无功补偿装置的运行维护，确保设备可靠运行。

(3)负责配电变压器的运行管理，及时调整配电变压器分接头，保证电压质量合格。

(4)对供电所、用户实行无功考核，并进行力率多奖罚。

(5)掌握客户用电力率和无功补偿设备安装投运情况并指导和帮助客户提高用电力率，合理投切无功补偿设备，改善电压质量。
