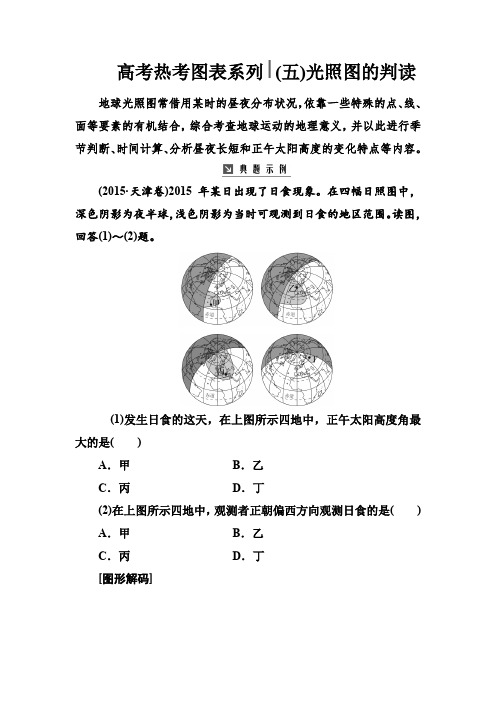

高考热考图表系列(五)光照图的判读地球光照图常借用某时的昼夜分布状况，依靠一些特殊的点、线、面等要素的有机结合，综合考查地球运动的地理意义，并以此进行季节判断、时间计算、分析昼夜长短和正午太阳高度的变化特点等内容。
(2015·天津卷)2015年某日出现了日食现象。
在四幅日照图中，深色阴影为夜半球，浅色阴影为当时可观测到日食的地区范围。
读图，回答(1)～(2)题。
(1)发生日食的这天，在上图所示四地中，正午太阳高度角最大的是()A．甲B．乙C．丙D．丁(2)在上图所示四地中，观测者正朝偏西方向观测日食的是()A．甲B．乙C．丙D．丁[图形解码]答案：(1)A(2)D判读技巧1．判读光照图中的点(1)太阳直射点。
①位于南北回归线上或南北回归线之间，所在经线地方时为12时。
②直射点的纬度和晨昏线与纬线圈相切点的纬度互余。
③所在经线各地太阳高度达一天中最大；全球太阳高度的分布从太阳直射点向四周依次递减；全球正午太阳高度的分布从太阳直射点所在纬线向南北两侧递减。
(2)晨昏线与赤道的交点。
晨线与赤道的交点所在经线的地方时为6时，昏线与赤道的交点所在经线的地方时为18时。
(3)晨昏线和纬线圈的切点。
所在纬线纬度是出现极昼或极夜现象的最低纬度；所在经线圈，其中一条是太阳直射经线(昼半球中央经线)，另一条是0时或24时经线(夜半球中央经线)。
(4)极点。
无东西方向，只有南北方向；无地方时，无明显太阳高度的日变化；大致每年3月21日前后至9月23日前后，北极圈内出现极昼，南极圈内出现极夜。
只在每年春分日和秋分日，晨昏线经过极点，与某一经线圈重合。
2．判读光照图中的线(1)晨昏线。
①沿地球自转方向由夜到昼的界线为晨线，昏线则相反。
②晨昏圈是地球表面的大圆，晨昏面与太阳光线始终垂直，始终平分赤道。
③与晨线相交的经线的地方时就是交点所在地的日出时刻，与昏线相交的经线的地方时就是交点所在地的日落时刻。
④晨昏线上太阳高度为0°。

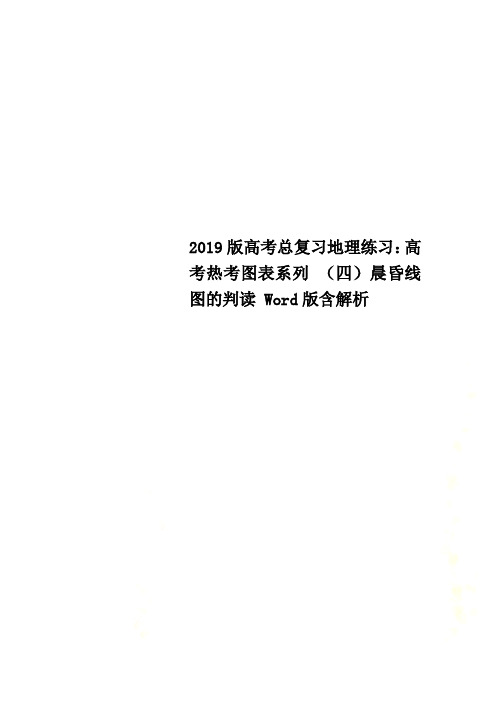

2019版高考总复习地理练习：高考热考图表系列（四）晨昏线图的判读 Word版含解析高考热考图表系列(四)晨昏线图的判读晨昏线是太阳照射地球表面所形成的昼、夜半球的分界线。
它由晨线和昏线组成，故又称为晨昏圈。
晨昏线是太阳光照图中非常重要的组成部分，其隐含的诸多地理信息是我们判读太阳光照图的重要突破口。
在不同的光照图中晨昏线的形态不一样，有的图只显示晨线或昏线，有的图显示晨线和昏线的一部分，有的图显示整个晨昏线。
(经典高考题)图中的斜线示意晨昏线。
甲地经度为15°E。
假定西五区区时为6日0时20分。
据此完成(1)～(2)题。
(1)图中甲地时间为()A．5日5时20分B．6日6时20分C．6日5时20分D．5日6时20分(2)当日下列城市白昼最长的是()A．悉尼B．上海C．雅加达D．莫斯科[图形解码]答案：(1)B(2)D判读技巧1．晨昏线的六个特点(1)平分地球，是过球心的大圆。
(2)晨昏线平面与太阳光线垂直。
晨昏线上太阳高度角为0°。
(3)晨昏线永远平分赤道。
(4)晨昏线与经线圈的夹角(α)的变化范围为0°～23.5°，且与太阳－AF的纬度(出现极昼的最大范围)＝晨昏线与地轴的夹角α。
(2)确定经度：地方时为正午12时的经线为太阳直射点所在经线，如上图中Q点所在的平分昼半球的经线，通过时间计算可求出其经度度数。
7．晨昏线图中昼夜长短的判断方法(1)昼夜长短分布规律的判断。
(2)昼夜长短的计算方法。
①昼长＝昼弧所跨经度数除以15°的商。
②夜长＝夜弧所跨经度数除以15°的商。
③昼长＝(12－日出地方时)×2＝(日落地方时－12)×2＝日落地方时－日出地方时。
8．晨昏线图中日出、日落时间的判断方法日出时间＝某地所在纬线与晨线交点的地方时。
日落时间＝某地所在纬线与昏线交点的地方时。
(2019·沈阳月考)下图示意晨昏线与纬线的几种位置关系。
2019年4月【考点突破】1.一艘海轮从上海出发驶向美国旧金山。
当海轮途经下图中P 点时正值日出，图中EF 线表示晨昏线。
此时太阳直射点的位置最接近( )A.15°N ，135°EB.15°S ，135°WC.23°26′N ，0°D.23°26′S ，180°【答案】B当中国南极中山站(约69°S)处于极夜时，甲、乙两地分别于当地时间5时40分和6时20分同时看到日出。
据此完成2-3题。
2.甲地位于乙地的( ) A.东北方向 B.西北方向 C.东南方向D.西南方向【答案】B当南极中山站处于极夜时，太阳直射点位于21°N 及其以北的某一纬线上，该日越往北，昼长越长，由甲、乙两地的日出时间可计算出甲地昼长时间较乙地昼长时间长，就南北方向而言，甲地位于乙地以北。
甲乙两地同时日出，则两地均位于晨线上。
根据该日晨线的倾斜状况，结合两地南北方向上的位置关系可推断出甲地位于乙地的西北方向。
3.这段时间可能出现的地理现象是( ) A.暴风雪席卷欧洲北部 B.澳大利亚东南部易发森林火灾 C.好望角附近炎热干燥 D.墨西哥湾热带气旋活动频繁【答案】D4.北京时间2011年11月3日1时36分6秒，“天宫一号”目标飞行器与“神舟八号”飞船成功实现首次交会对接。
下图是“神舟八号”与“天宫一号”首次对接空间位置示意图。
首次成功对接时，地球表面的晨线是( )A.①线B.②线C.③线D.④线 【答案】A②与④线与北极圈相切，反映的是冬至日状况，故排除B 、D 。
北京时间11月3日1时36分6秒时，可推算出0°经线地方时为17时36分6秒，180°经线地方时为5时36分6秒，故晨线应过180°经线附近，A 项正确，C 项错误。
5.晨昏圈上有5个等分点，若其中一点地方时正好为12时，则不相邻两点之间的球面最短连线可能( ) A.同时出现日落 B.经过太阳直射点 C.是纬度固定的一段纬线 D.为两个日期的分界线 【答案】A晨昏圈上12时的点位于晨昏圈与太阳直射经线的交点上，可以标示为右图中的P 点，P 点与其他四点M 、N 、K 、G 平均分布在晨昏圈上，将晨昏圈平均分割为五段弧线。
高考地理专题突破：晨昏线的判读技巧晨昏线是太阳照射地球表面所形成的昼、夜半球的分界线。
它由晨线和昏线组成，故又称为晨昏线(圈)。
晨昏线是太阳光照图中非常重要的组成部分，其隐含的诸多地理信息是我们判读太阳光照图的重要突破口。
1、晨昏线的结构特征和判定(1)晨昏线的特征：晨昏线是一个过地心的大圆，它平分地球，平分赤道，与太阳光线永远垂直。
晨昏线上的太阳高度角是0°。
如图1所示：(2)晨昏线的区分：在日照图上，晨线与昏线的区分判断方法有：①根据昼、夜半球判断：位于昼半球西边缘与夜半球的分界线为晨线，反之为昏线。
②根据地球自转方向判断：顺着地球自转方向，由昼半球过渡到夜半球的分界线是昏线，昏线上的各点为日落(黄昏);由夜半球过渡到昼半球的分界线是晨线，晨线上的各点为日出(黎明)。
如上图1中的弧线AB为晨线。
一般地，在地球侧视图上，晨昏线只表现为晨线或昏线(如图1);在俯视图上，我们所看到的晨昏线是一半晨线和一半昏线。
如图2中弧线AM为昏线，弧线BM为晨线。
在有的图中，还要根据具体要求先判断昼夜状况，再判断图中的晨昏线是晨线还是昏线。
2、晨昏线的运动特征由于地球每小时自西向东自转15°，因此晨昏线不停地由东向西每小时移动15°。
由于太阳直射点的南北移动，且晨昏线始终与太阳光线垂直，因此晨昏线以极点为中心，以一个回归年为周期，在极点和极圈之间来回摆动，其移动幅度为46°52′。
(1)侧视图中晨昏线的运动过程如图1中，弧线AB为晨昏线，虚线为回归线和极圈，阴影部分为黑夜。
(2)俯视图中晨昏线的运动过程如上图2中，弧线AB为晨昏线，虚线为北极圈，大圆为赤道，阴影部分为黑夜。
(3)晨昏线的相对运动方向由于地球自转方向是自西向东，因而晨昏线的相对运动方向是由东向西。
故向东走人们会感到昼夜更替的周期短于一个太阳日;反之，向西走则大于一个太阳日。
高考地理晨昏线的判读技巧晨昏线是太阳照射地球表面所形成的昼、夜半球的分界线。
它由晨线和昏线组成，故又称为晨昏线（圈）。
晨昏线是太阳光照图中非常重要的组成部分，其隐含的诸多地理信息是我们判读太阳光照图的重要突破口。
1、晨昏线的结构特征和判定（1）晨昏线的特征：晨昏线是一个过地心的大圆，它平分地球，平分赤道，与太阳光线永远垂直。
晨昏线上的太阳高度角是0°。
如图1所示：（2）晨昏线的区分：在日照图上，晨线与昏线的区分判断方法有：①根据昼、夜半球判断：位于昼半球西边缘与夜半球的分界线为晨线，反之为昏线。
②根据地球自转方向判断：顺着地球自转方向，由昼半球过渡到夜半球的分界线是昏线，昏线上的各点为日落（黄昏）；由夜半球过渡到昼半球的分界线是晨线，晨线上的各点为日出（黎明）。
如上图1中的弧线AB为晨线。
一般地，在地球侧视图上，晨昏线只表现为晨线或昏线（如图1）；在俯视图上，我们所看到的晨昏线是一半晨线和一半昏线。
如图2中弧线AM为昏线，弧线BM为晨线。
在有的图中，还要根据具体要求先判断昼夜状况，再判断图中的晨昏线是晨线还是昏线。
2、晨昏线的运动特征由于地球每小时自西向东自转15°，因此晨昏线不停地由东向西每小时移动15°。
由于太阳直射点的南北移动，且晨昏线始终与太阳光线垂直，因此晨昏线以极点为中心，以一个回归年为周期，在极点和极圈之间来回摆动，其移动幅度为46°52′。
（1）侧视图中晨昏线的运动过程如图1中，弧线AB为晨昏线，虚线为回归线和极圈，阴影部分为黑夜。
（2）俯视图中晨昏线的运动过程如上图2中，弧线AB为晨昏线，虚线为北极圈，大圆为赤道，阴影部分为黑夜。
（3）晨昏线的相对运动方向由于地球自转方向是自西向东，因而晨昏线的相对运动方向是由东向西。
故向东走人们会感到昼夜更替的周期短于一个太阳日；反之，向西走则大于一个太阳日。
3、晨昏线与经线、纬线的关系一般地，在春、秋分日时，晨昏线与经线重合，即晨昏线要过南北极点。
高考热考图表系列(四)晨昏线图的判
读
晨昏线是太阳照射地球表面所形成的昼、夜半球的分界线。
它由晨线和昏线组成，故又称为晨昏圈。
晨昏线是太阳光照图中非常重要的组成部分，其隐含的诸多地理信息是我们判读太阳光照图的重要突破口。
在不同的光照图中晨昏线的形态不一样，有的图只显示晨线或昏线，有的图显示晨线和昏线的一部分，有的图显示整个晨昏线。
(经典高考题)图中的斜线示意晨昏线。
甲地经度为15°E。
假定西五区区时为6日0时20分。
据此完成(1)～(2)题。
(1)图中甲地时间为()
A．5日5时20分B．6日6时20分
C．6日5时20分D．5日6时20分
(2)当日下列城市白昼最长的是()
A．悉尼B．上海
C．雅加达D．莫斯科
[图形解码]
答案：(1)B (2)D
判读技巧
1．晨昏线的六个特点
(1)平分地球，是过球心的大圆。
(2)晨昏线平面与太阳光线垂直。
晨昏线上太阳高度角为0°。
(3)晨昏线永远平分赤道。
(4)晨昏线与经线圈的夹角(α)的变化范围为0°～23.5°，且与太阳直射点的度数相同，即图2中∠α＝∠β。
(5)晨昏线只有在二至日时才与极圈相切。
(6)晨昏线的移动与地球自转速度相同、方向相反。
2．晨昏线的判断方法
(1)自转法：顺地球自转方向⎩⎪⎨⎪⎧夜进入昼→晨线昼进入夜→昏线
(2)时间法：赤道上地方时⎩⎪⎨⎪⎧6时→晨线18时→昏线
(3)方位法⎩
⎪⎨⎪⎧夜半球东侧为晨线，西侧为昏线昼半球东侧为昏线，西侧为晨线
如下图中，ACB ︵为晨昏线，据东经增加方向为地球自转方向知
地球呈逆时针方向旋转，可判断AC ︵为昏线，BC ︵为晨线。
3．晨昏线图中地球自转方向的判断方法
4．晨昏线图中地方时的判断方法
5．晨昏线图中日期和节气的判断方法
(1)晨昏线与经线圈重合：日期为3月21日或9月23日前后，对应的节气是春分或秋分。
(2)晨昏线与经线圈相交且与极圈相切。
6.晨昏线图中太阳直射点位置的判断方法
(1)确定纬度：上图中Q点为太阳直射点，直射点Q的纬度＝90°－AF的纬度(出现极昼的最大范围)＝晨昏线与地轴的夹角α。
(2)确定经度：地方时为正午12时的经线为太阳直射点所在经线，如上图中Q点所在的平分昼半球的经线，通过时间计算可求出其经度度数。
7．晨昏线图中昼夜长短的判断方法
(1)昼夜长短分布规律的判断。
(2)昼夜长短的计算方法。
①昼长＝昼弧所跨经度数除以15°的商。
②夜长＝夜弧所跨经度数除以15°的商。
③昼长＝(12－日出地方时)×2＝(日落地方时－12)×2＝日落地方时－日出地方时。
8．晨昏线图中日出、日落时间的判断方法
日出时间＝某地所在纬线与晨线交点的地方时。
日落时间＝某地所在纬线与昏线交点的地方时。
(2017·沈阳月考)下图示意晨昏线与纬线的几种位置关系。
读图，
回答1～2题。
1．如果Q点刚好位于极夜圈上，则能表示Q点的地方时为12：00的是()
A．①②B．②③
C．③④D．①④
2．下列选项中可能表示春、秋分日晨昏线与纬线的位置关系的是()
A．②B．③
C．④D．①
解析：第1题，假设①图为北半球，且晨昏线与极夜圈相切，可推知Q点的地方时为12：00；假设④图为南半球，又晨昏线与极夜圈相切，可得出此时该纬线圈以南为极夜，则Q点的地方时为12：00。
第2题，春、秋分日，晨昏线与经线是重合的，与纬线是垂直的。
答案：1.D 2.A。
