输电线路工程监理细则一、引言随着电力行业的快速发展，输电线路工程扮演着连接电力生产和使用环节的重要角色。
为了确保输电线路工程的质量和安全性，监理工作显得尤为重要。
本文旨在制定一套完整的输电线路工程监理细则，以确保工程的顺利进行和质量的可靠性。
二、监理单位的职责和要求1. 监理单位的选择和资质要求监理单位应具备相关的工程监理执业资格，并具备一定的电力工程领域专业知识和经验。
监理单位的选择应通过公开招标的方式进行，并且确保其能够与施工单位保持独立性。
2. 监理单位的职责监理单位应对输电线路工程的各个施工阶段进行监管和检查，包括施工方案的审查、工作计划的制定、材料和设备的检查等。
同时，监理单位还应对施工单位的质量管理和安全措施进行监督，并定期向建设单位提供工程进展和质量情况的报告。
三、工程质量管理1. 施工方案的审查监理单位应对施工单位提供的施工方案进行审查，包括工程的整体布局、施工工艺、材料选用等方面的内容。
审查应严格按照相关标准和规范进行，确保施工方案的合理性和可行性。
2. 施工过程的监督监理单位应定期到施工现场进行监督和检查，对施工质量进行抽查和评估。
施工单位应按照图纸和规范要求进行施工，监理单位应对其进行合理指导和纠正。
3. 材料和设备的验收监理单位应对施工单位提供的材料和设备进行严格的验收，并对其进行抽样检测。
验收应符合相关的质量标准和规范，并对不合格的材料和设备进行及时整改或更换。
四、安全管理要求1. 安全技术措施监理单位应对施工单位提供的安全技术措施进行审查，包括施工现场的安全隐患排查、施工设备的安全性评估等。
同时，监理单位还应定期组织安全教育和培训活动，提高施工人员的安全意识和技能。
2. 安全事故的处理监理单位应对施工现场发生的安全事故进行记录和报告，并协助施工单位进行事故调查和处理。
同时，监理单位还应与建设单位、施工单位共同学习事故教训，并提出相应的改进措施。
五、工程验收和投运1. 工程验收标准监理单位应按照相关的验收标准，对输电线路工程进行全面的验收。

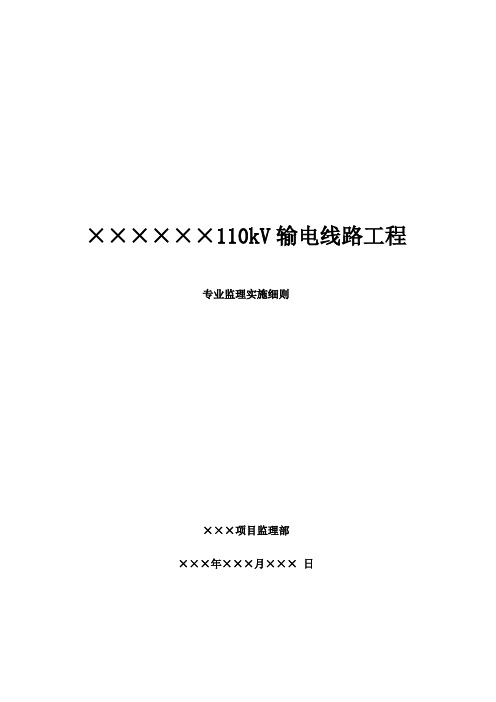

××××××110kV输电线路工程专业监理实施细则×××项目监理部×××年×××月×××日批准：年月日审核：年月日编写：年月日目录1. 工程概况及特点1.1 工程概况1.2 工程特点2. 监理依据3. 监理目标3.1 质量控制目标3.2 进度控制目标3.3 造价控制目标4. 监理工作流程及重点工作4.1 质量控制流程及重点工作4.2 进度控制重点工作4.3 造价控制重点工作5. 监理工作内容、措施及方法5.1审核有关技术文件5.2 现场质量监督和检查6. 质量控制标准及验评附1：质量控制流程图附2：W、H、S点的设置附3：有关监理过程控制、检查、记录表1.工程概况及特点1.1 工程概况1.1工程名称：×××110kV输电线路工程。
1.1.2工程地点：××××××。
1.1.3新建×××变出口段2.046公里同塔双回线路， 64.177公里单回线路.架设光缆66.2公里.1.1.4新建×××变出口段13.965公里同塔双回线路，64.177公里单回线路，架设光缆13.9公里。
1.2 工程特点本工程为国家重点项目，要求严格达标，所处地段多为戈壁滩，部分塔基处在沼泽地，大部分施工区域较平坦。
2. 监理依据2.1 ×××110KV输电线路工程监理规划；2.2 ×××设计的施工图、设计文件及相关标准图集；2.3《输变电工程建设标准强制性条文实施管理规程》国家电网科[2009]642号；2.4《输变电工程安全文明施工标准》 Q/GDW 250-2009；2.5《110～500kV架空送电线路施工及验收规范》 GB50233—2005；2.6《110kV～500kV架空电力线路工程施工质量及评定规程》DL/T5168-2002；2.7《国家电网公司电力建设工程施工技术管理导则》国家电网工〔2003〕153号；2.8《国家电网公司电力安全工作规程（线路部分）》国家电网安监[2009]664号；2.9《混凝土结构工程施工质量验收规范》GB50204-2002；2.10《输变电工程建设标准强制性条文实施管理规程》国家电网科[2009]642号；2.11施工过程中设计承包商、项目法人及上级单位对本工程所发布的有关文件（包括设计修改通知、图纸会审和交底纪要及法人和上级单位对工程提出的要求）；2.12本工程《建设监理合同》，编号：AJJ－2011－01；2.13通过审查的《施工组织设计》及《专项施工方案》；3. 监理目标3.1 质量控制目标单位工程一次验收合格率100%，优良率≥95％，创建优良级工程，达标投产工程复检合格。
220kv输电线路工程建设监理实施细则
1. 监理范围：220kv输电线路工程建设监理工作应包括工程的全过程监理，从工程前期准备、设计、招投标、施工，到竣工验收阶段的监理工作。
2. 监理资质：监理单位应具备相应的监理资质，并按照相关法律法规进行备案和注册。
监理人员应具备相应的专业背景和经验，并持有监理人员资格证书。
3. 监理任务：监理单位应根据工程的合同和施工图纸，对施工进行全程监理。
监理任务包括但不限于：施工进度控制、质量控制、安全控制、合同管理、变更管理等。
4. 监理计划：监理单位应根据施工进度和施工计划，制定详细的监理计划，明确监理阶段、监理内容、监理工作重点和监理人员安排等。
5. 监理报告：监理单位应根据实际情况，定期编写监理报告，包括工程进展情况、质量情况、安全情况、变更情况等，并及时向建设单位和设计单位汇报。
6. 现场检查：监理单位应定期进行现场检查，对施工过程中的关键工序、重要材料和设备进行抽查和验收，确保施工质量符合规范要求。
7. 竣工验收：监理单位应对工程的竣工文件、竣工图纸、竣工报告等进行审核和验收，并参与竣工验收会议的组织和评审工作。
8. 监理费用：监理单位的费用应根据合同约定进行支付，费用应包括监理人员的工资和福利、监理设备的使用费用等。
9. 风险防控：监理单位应加强风险防控工作，及时发现和处理工程中的各种问题和风险，并提出相应的解决方案和措施。
10. 合作配合：监理单位应与建设单位、设计单位和施工单位保持密切的合作配合，共同推动工程的顺利进行和高质量完成。
220kv输电线路工程建设监理实施细则一、前言随着我国能源开发和利用的不断扩大，电力需求日益增长，电力系统的建设也在不断加快。
220kV输电线路工程是电力系统的紧要构成部分，其建设关乎到能源的可持续进展和电力安全稳定运行。
为保证220kV输电线路工程建设监理的质量和效果，提高工程建设的质量和安全系数，特订立本实施细则。
二、监理实施细则内容1.总则1.1 本实施细则适用于220kV输电线路建设监理项目，旨在规范220kV输电线路工程建设监理的实际操作过程，保证工程建设的合法、安全、经济和质量达标。
1.2 本细则适用于监理机构与施工方签订的监理合同，也适用于监理机构与业主、项目委托方签订的监理合同。
1.3 本实施细则的内容应与监理合同相一致，为确保监理行为的合法性与权益保护，监理机构应在监理合同签署前与委托方充分沟通并确认细则内容。
2.工程建设监理的程序2.1 工程建设监理应遵从“施工前监理、施工中监理、竣工验收前监理”的程序。
2.2 施工前监理2.2.1 施工前监理应依照工程规划、勘测、设计等文件、资料的要求，对勘测、设计工作进行监理，要求勘测、设计单位进行合法、合理的勘测、设计，并对勘测、设计文件进行审核和验收。
2.2.2 施工前监理应对施工方的人员和材料进行审查，要求施工方提交相关承诺和保证文件，确保符合合法性和规范性的要求。
2.2.3 施工前监理应对施工图纸、施工技术及其他技术参数进行审查，要求施工方依照规范要求进行施工，并对相关文件进行审核和验收。
2.2.4 施工前监理应对沿线线路进行勘察，要求勘测、设计单位供给合法、合规的勘测、设计方案，并对勘测、设计文件进行审核和验收。
2.3 施工中监理2.3.1 施工中监理应依照监理合同的要求，对施工过程进行监理。
2.3.2 施工中监理应对施工现场进行检查，确保施工进度和施工质量符合规范和合同要求。
2.3.3 施工中监理应对各种材料进行检验，确保合格材料使用，并对合格材料的生产、运输、拣选和贮存进行检查和管理。
220kv输电线路工程建设监理实施细则实施细则是指对220kv输电线路工程建设监理的具体实施步骤和要求。
以下是220kv输电线路工程建设监理的实施细则：1. 监理人员的组织- 监理人员应具备相关的工程技术和管理经验，必须是注册监理工程师。
- 监理人员的人员构成应符合工程监理相关规定，包括主监理工程师、监理工程师和监理助理。
2. 施工前准备工作- 监理人员应与施工单位进行沟通，了解工程的施工准备情况。
- 监理人员应检查施工单位是否具备必要的施工许可证和资质。
3. 施工过程监理- 监理人员应按照工程设计和施工合同要求，对施工过程进行全程监理。
- 监理人员应检查施工单位的施工方案、施工图纸和材料等是否符合要求。
- 监理人员应每日对施工现场进行巡视，检查施工质量和安全生产情况。
4. 施工质量检查- 监理人员应按照施工图纸和规范要求，对施工质量进行检查。
- 监理人员应对施工单位的关键节点进行抽检，确保施工质量符合要求。
5. 安全生产监管- 监理人员应参与施工单位的安全生产管理，并监督施工单位履行安全生产责任。
- 监理人员应及时发现和纠正存在的安全隐患，并提出相应处理措施。
6. 施工变更管理- 监理人员应及时处理施工单位提出的施工变更申请，确保变更符合相关规定。
- 监理人员应核实施工变更对工程质量和安全的影响，并提出相应意见和建议。
7. 施工验收- 监理人员应参与施工单位的施工验收工作，并核实工程的合格性。
- 监理人员应编制施工记录和验收报告，并提出工程问题的处理意见。
8. 工程竣工管理- 监理人员应参与工程的竣工验收工作，并核实工程的竣工质量。
- 监理人员应协助施工单位编制工程竣工报告，并提出竣工验收意见。
以上是220kv输电线路工程建设监理的实施细则，通过严格遵守以上要求，可以确保工程的质量和安全。
XXXXXX建设监理有限公司Xxxxx输电线路工程（含OPGW光缆工程）监理实施细则总监理工程师：XXXXXX编制人：XXXXXXXXXXX建设监理有限公司XXXXXXX输变电工程项目监理部xxxx年x月x日目录一、工程概况及特点 (2)二、监理依据 (3)三、监理工作程序及重点工作 (4)四、本工程拟收集监理资料清单 (41)五、W、H、S点及抽检点汇总表 (43)一、工程概况及特点本工程线路起于xxx变220kV出线构架绝缘子串挂点,止于xx变220kV 进线构架绝缘子串挂点,线路电压等级220kV,XX变出线段(构架～N8)3.18km、紫云变进线段(N114～构架)2.563km采用双回塔架设,其余地段均采用单回塔架设.全线在XX县,XXX和XX县境內走线,线路全长45.433km.全线按10mm,20mm冰区划分;ll级污区设计;10mm冰区导线型号:2xJL/G1A-300/40-24/7;20mm冰区导线型号:2xJL/G1A-300/50-26/7;地线－根为:LBGJ-100-20AC;另一根为OPGW-48B1-93{118.0;40.2};基础型式采用人工挖孔桩,斜柱式基础;地形系数:丘陵15%,一般山地65%,高山大岭20%.二、监理依据1、国家关于建筑行业和电力行业的行政法律法规和建设监理法律规定·《建设工程监理规范》（GB50319-2000）；·电力工程建设强制性标准条文；2、国家及行业的有关技术规范、标准、规程、验评标准·《110－500KV架空电力线路施工及验收规范》GB50233－2005；·《混凝土结构工程施工质量验收规范》GB50204-2002·《10kV～500kV送变电工程质量检验及评定标准》（南方电网公司2012版）；·《110－500kV架空送电线路设计技术规程》DL/T 5092一1999；·《110kV及以上送变电工程启动及竣工验收规程》DL/T782-2001；·架空电力线路《电力建设安全工作规程》DL5009.2-2004；·《送电线路带电作业安全规程》；·《钢筋焊接及验收规程》JGJ 18—2003。
220kv输电线路工程建设监理实施细则是指对220kv输电线路工程建设过程中的监理工作进行规范和详细说明的文件，下面将介绍该细则的内容。
一、总则1.1 目的和依据：明确220kv 输电线路工程建设监理实施细则的目的和依据。
1.2 定义和缩写：对细则中所使用的一些重要概念和缩写进行定义，以确保各方对其含义的一致性。
二、监理组织与人员2.1 监理组织的设置：明确监理组织的职责、组织架构和相关人员的职责分工。
2.2 监理人员的资质要求：明确监理人员的技术水平、经验和资质要求。
三、监理工作前的准备3.1监理合同的签订：明确监理合同的内容和要求，确保监理工作的执行。
3.2监理计划的编制：制定详细的监理计划，明确监理工作的时间安排和任务分工。
3.3监理工作的指导文件：明确监理工作所需的相关文件和规范。
四、施工前的监理工作4.1 施工准备工作的监理：对施工准备工作进行监理，包括项目组织设计、施工图设计等。
4.2 施工合同的审查：审查施工合同的内容，确保合同的合法性和有效性。
4.3 施工方案的审查：审查施工方案的可行性和合理性，以确保施工的顺利进行。
五、施工过程的监理工作5.1 监理日常工作：监督施工单位的日常施工活动，包括现场巡查、施工进度监控等。
5.2 施工质量监督：监督施工质量，进行材料验收、工艺检查等。
5.3 安全管理监督：监督施工过程中的安全防护措施，保证施工过程的安全性。
六、施工结束的监理工作6.1 施工验收报告的编制：编制详细的施工验收报告，对施工质量和工期进行评估。
6.2 保修期的监督：监督施工单位在保修期内按照合同要求对施工质量进行维护和修复。
七、监理文件管理7.1 监理记录的管理：对监理工作中的各类记录进行管理，包括会议记录、巡查记录等。
7.2 监理报告的编制：编制监理报告，对施工过程中的问题和解决措施进行总结和评估。
八、监理工作的评估与奖惩8.1 监理工作的考核评估：对监理工作进行考核评估，确定监理人员的绩效和报酬。
编号CCHJKW-ZJTN-XZ-002 长春市城市生活垃圾焚烧发电处理项目监理实施细则（电气专业）浙江泰宁建设工程管理咨询有限公司长春市城市生活垃圾焚烧发电处理项目监理部二零二零年四月泰宁管理长春市城市生活垃圾焚烧发电处理项目总监理工程师：编写人：泰宁管理长春市城市生活垃圾焚烧发电处理项目目录1、编制目的 (1)2、适用范围 (1)3、编制依据 (1)4、工程概况 (1)5、监理职责 (2)6、电气专业施工监理质量见证清单 (10)1、编制目的为便于专业工程师具体开展监理工作，使《监理合同》、《监理规划》成为可操作条款，特编制电气专业监理实施细则。
2、适用范围本细则适用于长春市城市生活垃圾焚烧发电处理项目建设施工阶段的发电机组、屋内配电装置、厂用电气设备、照明工程、电缆施工和接地装置安装等工程的电气施工监理。
3、编制依据《中华人民共和国建筑法》中华人民共和国主席令第91号；《建筑工程质量管理条例》国务院令第279号；《建设工程监理规范》GB50319-2000；《国家电力公司工程建设监理管理办法》国电火[1999]688号；《火力发电厂基本建设启动及竣工验收规程》电建[1996]159号；《火电机组达标投产考核标准》2001年版；《火电机组达标投产》国电电源[2001]218号；《国家电力公司火电优质工程评选办法》国电火[2000]383号；《电力建设工程质量监督规定》电质监[2002]3号；《监理合同》、《监理规划》；经会审确认本工程电气专业设计的施工图纸；设备厂家、设备采购合同（包括技术协议）、设备技术文件和图纸等。
4、工程概况4.1 工程名称长春市城市生活垃圾焚烧发电处理项目4.2 参建单位建设单位：长春市恒建科为新能源发电有限公司设计单位：中国五洲工程设计集团有限公司监理单位：浙江泰宁建设工程管理咨询有限公司总承包单位：山东工业设备安装集团有限公司4.3建设规模日处理生活垃圾进厂量1200吨，全年处理量52.2万吨。
电力输电线路工程监理实施细则一、引言本文档旨在规范电力输电线路工程的监理实施细则，以确保施工过程中的安全、质量和进度满足相关要求，最终保障电力输送的可靠性和稳定性。
二、监理责任2.1 监理单位的职责- 监理单位应全程参与电力输电线路工程的施工过程，负责对施工方的操作进行监督和检查；- 监理单位应核实施工方的施工进度和质量，并提供相关报告；- 监理单位应及时发现问题并提出解决方案；- 监理单位需对施工方的安全管理进行监督，确保施工过程安全可控；- 监理单位应配合相关部门开展检查和评估工作。
2.2 监理人员的要求- 监理人员应具备电力输电线路工程相关的专业知识和技能；- 监理人员需熟悉施工图纸和施工规范，能够准确判别施工过程中的问题；- 监理人员需具备良好的沟通和协调能力，能够与施工方和相关部门有效配合；- 监理人员应具备良好的安全意识和质量意识，能够确保施工过程中的安全和质量达标。
三、监理程序3.1 施工前的准备工作- 监理单位应与施工单位充分沟通，明确施工方案和各项指标要求；- 监理单位应检查施工方所提供的施工材料和设备是否符合要求；- 监理单位应参与现场的勘察和标定工作；- 监理单位应制定监理计划，明确监理人员的任务和时间安排。
3.2 施工中的监理工作- 监理单位应按监理计划进行施工过程的监督和检查，确保施工方按要求进行；- 监理单位应定期向施工方和相关部门提交监理报告，记录施工过程中的问题和解决方案；- 监理单位应监督施工方的安全管理工作，确保施工过程中的安全措施得到有效执行；- 监理单位应协调和解决施工过程中的纠纷和问题，确保工程的顺利进行；- 监理单位应与施工方和相关部门进行及时沟通，及时处理进展情况和调整计划。
3.3 竣工验收及验收报告- 监理单位应参与电力输电线路工程的竣工验收工作，核实工程的质量和功能符合要求；- 监理单位应编制竣工验收报告，详细记录工程质量和功能达标情况；- 监理单位应核实施工方的完工报告和相关资料，确保工程的合规性。
目次1工程概况及特点 (1)2编制依据 (1)3监理目标 (1)4监理工作流程及重点工作 (2)5监理工作内容、措施及方法 (2)6质量通病防治措施 (3)7质量控制标准及验评 (8)附件1：质量控制流程图 (9)附件2：线路工程质量检查验收分级表 (16)1 工程概况及特点1.1 线路走向线路自110kV桃园变电站出线至王树岗村段4.368km，利用原110kV余桃线架的双回杆塔单边挂线。
新建的8.833km单回线路继续向西，然后平行110KV王树岗电铁线，先后穿、跨越110KV王树岗电铁线、顺桃线、220KV余襄Ⅰ、Ⅱ回线；220kV襄顺Ⅰ、Ⅱ回线，最后在二里铺南侧水洼林场处进入垃圾电厂升压站。
1.2 工程规模和特点本工程线路计算总长13.20km，其中1#-18#杆塔利用原双回杆塔单边挂绝不止于此，长度为4.368km，18#-52#为新建单回线路长度为8.833km。
进垃圾电厂侧放电缆0.3km。
本工程共有杆塔52基，利用旧杆塔18#，新建杆塔34基，其中转角塔和终端塔13基，直线塔21基，杆塔主要为典型设计1B模块，考虑到交叉穿越空间距离，穿越处采用4基48型杆塔。
34基新建基础中有掏挖基础11基，开挖台阶基础22基和灌注桩基础1基。
1#-18#双回杆塔单边挂线部分导线采用LGJ-240/30型钢锌铝绞线，18#-52#单回新建部分导线采用LGJ-150/2型钢锌铝绞线，全线地线均采用GJ-50镀锌钢绞线。
1.3 工程建设目标1.4 参见单位（1）项目法人：湖北省电力公司（2）建设管理单位：襄阳供电公司（3）设计单位：襄阳诚智电力勘测设计有限公司（4）监理单位：湖北鄂电建设监理有限责任公司（5）施工单位：襄阳输变电工程公司1.5 工程地质、交通概况本工程沿线是农田和山地，平地点60%，山地占40%。
地质情况：一般粘性土著人占60%，松沙石、岩石占40%，线路距公路在0.5-1.5km之间。
2 监理工作范围2.1 1#-18#利用原建的双回线路，杆塔单边施工放线、紧线、附件安装和接地安装监理，长度4.368km。
2.2 18#-52#新建单边线路，包括基础施工、立塔、放线、紧线、附件接地安装监理。
2.3 上述两项监理范围内的工程，从施工开始直至工程竣工达标投产和保修阶段全过程的质量、安全、进度、投资控制和合同信息管理及协调各参建单位的关系。
3 编制依据（1）《750kV架空送电线路施工及验收规范》GB50389-2006；(2)《750kV架空送电线路工程施工质量检验及评定标准》Q/GDW121-2005；（3）《地基与基础施工及验收规范》（GB 50202—2002）。
（4）《建筑工程监理规范》（GB 50319—2000）。
（5）《混凝土结构工程施工质量验收规范》（GB 50204—1992）。
（6）《硅酸盐水泥、普通硅酸盐水泥》（GB 175—1999）。
（7）《普通混凝土用砂质量标准及检验方法》（JGJ 52—1992）。
（8）《建筑用卵石、碎石》（GB/T 14685—2001）。
（9）《钢筋焊接及验收规范》（JGJ 18—2003）。
（10）国家电网公司《输变电工程施工工艺示范手册（送电线路部分）》。
（11）《普通混凝土配合比设计规程》（JGJ 55—2000）。
（12）《混凝土强度检验评定标准》（GBJ 107—1987）。
（13）《建筑桩基检测技术规范》（JGJ 106—2003）。
（14）《建筑工程施工质量验收统一标准》（GB 50300—2001）。
（15）《普通混凝土力学性能试验方法标准》（GB 50081—2002）。
（16）《混凝土用砂石质量检验方法标准》（JGJ 52—2006）。
（17）《普通混凝土力学性能试验方法标准》（GB 50081—2002）。
（18）《建筑工程冬期施工规程》（JGJ 104—1997）。
（19）《湿陷性黄土地区建筑规范》（GB 50025—2004）。
4 监理目标为了使本工程顺利达标投产，在施工监理过程中，我们将以高起点、高标准、严要求为核心，实现以下目标。
4.1质量控制目标分项工程优良率为≥98%，基础分部工程优良率达100%，立塔分部工程优良率达100%，架线分部工程优良率达100%。
杜绝重大质量事故和质量管理事故的发生；工程零缺陷移交。
4.2 进度控制目标（1）确保工程2011年03月14日开工。
（2）基础工程2011年3月14日开工，2011年4月10日完工。
（3）确保工程2011年05月25日竣工。
4.3 投资控制目标（1）认真核实施工工程量，严格控制设计变更和因工程质量原因的返工。
（2）将工程控制在批准的概算范围内。
5 监理工作流程及重点工作5.1审查施工项目部报送的施工质量验收项目划分表并确定监理质量控制的W、H、S点。
5.2 对原材料见证取样送检，对不合格的材料不得进入施工现场，对设置的H点监理必须检查验收，否则不得进入下道工序施工。
5.3 发生质量事故时，要求施工项目部按“四不放过”的原则及时处理，检查是否按批准的方案执行，否则令其停工，并检查事故处理结果，签证处理记录。
5.4 定期召开质量分析研会，当质量与进度发生矛盾时进度应服从质量的要求。
5.5 审核施工项目部提交的工程质量通病防治措施报审表，并严格执行防治通病的措施。
5.6 加强强制性条文执行情况的督查和管理。
6 监理工作内容、措施、方法6.1 作业人员及资格的控制（1）检查特种作业人员的资格证。
（2）检查施工人员到位及状态情况。
（3）检查现场作业人员数量符合施工组织要求。
6.2装置性材料的控制（1）检查钢筋、水泥、砂石等材料的生产厂家，材质说明、试验报告、加工合格证明等符不符合设计要求及保管使用情况。
（2）检查杆塔、导地线、金具、绝缘子等到货数量及质量、合格证、检验报告、技术参数及执行的标准等是否符合工程要求。
6.3施工机具、检测、计量器具的控制（1）检查施工机具到位及状态情况。
（2）测量仪器、检测仪器应校验并有相应的证明文件。
6.4作业方案（措施）的控制（1）审查施工技术方案（措施）。
（2）检查安全、环保、文明施工措施执行情况。
（3）对按要求进行三级技术交底，并做好交底记录，否则不得开工。
（4）隐蔽工程施工实行《隐蔽工程签证记录》申请制度。
6.5送电线路路径、塔位复测与基础分坑和开挖的监理（1）线路路径、塔位复测工作由施工承包商进行，监理工程师可随机抽查其结果。
发现超过允许偏差时，请其重测。
线路路径复测质量要求及检查方法见表2-1。
线路路径复测质量要求及检查方法（线表）序号性质 检查（检验）项目 检验标准（允许 偏差） 检查方法 1关键 转角桩角度 1′30〞 经纬仪复测 2关键 档距L （%） 1 经纬仪塔尺复测 3重要 被跨越物高程（m ） 0.5 经纬仪复测 4重要 杆（塔）高程（m ） 0.5 5重要 地形凸起点高程（m ） 0.5 6重要 直线桩横线路（mm ） 50 经纬仪定线、钢尺测量 7重要 被跨越物与邻近杆（塔）位距离L′（%） 1 经纬仪或钢尺测量 8重要 地形凸起点、风偏危险点与邻近杆（塔）位置距离L （%） 1（2）基础分坑及开挖工程监理。
1）普通铁塔基础分坑时应注意设计给定的施工基面及坑位附件的地形条件，保证基础的边坡稳定。
2）分坑时要特别注意不等高腿，尤其是四腿皆不等高的基础间的高差及根开，依据施工承包商编制的分坑手册（或作业指导书）进行检查。
3）分坑时，基础中心桩位必须明确、稳固，无论等高或不等高腿基础，都必须控制单腿及整基础的扭转。
4）基坑开挖时，监理工程师应根据不同的基础形式，不同的地质条件进行巡视检查，基坑开挖结束时进行验坑。
①普通土坑开挖时应按土质有坡度，坑口周边及坑底留有操作裕度。
基坑形状力求规整、坑底平坦。
坑外土应有组织堆放，不得随意扬弃、占用田地。
②岩石基坑开挖应视坑位附近的人群、构筑物等情况采取人工凿岩或炸松岩石、人力撬凿相结合的办法。
监理人员应强调作业安全，防止飞石砸伤人员或其他设施。
③岩石坑可不放坡，但坑底必须铲平并达到设计深度。
④人工掏挖基础，要强调作业人员安全，在侧壁有可能坍塌的地层中掏挖时，作业人员应在护笼内工作，测量底部尺寸应在护笼内进行。
⑤灌注桩基础，尤其是群桩基础钻孔时，监理人员重点检查机械的动力源是否可靠、泥浆池是否满足要求、桩头直径是否正确。
6.6 送电线路基础工程的监理（1）基础浇制与安装都是送电线路工程中的重要隐蔽工程，因此也是监理工作的重点。
现场监理人员必须做到跟踪监理，必要时实施旁站监理（如灌注桩基础施工）。
1）基础施工前监理人员检查的内容。
①原材料（钢材、水泥、砂、石、水）的检验。
在施工承包商提供的化验单的基础上，以抽检及现场检查为主，发现不合格的材料，应责令施工人员停止使用，进行处理或更换。
②监理人员要检查施工承包商进行混凝土的有关器具：搅拌机、振捣器、塌落度量筒、试块盒的性能及完好程度，砂、石、水重量的计量器具。
用于人工拌制混凝土的铁板面积，不得小于3m2。
③检查模板、钢筋或钢筋笼的规格、配筋数量、地脚螺栓的规格，检查水泥是否同一厂家、同一型号的产品。
2）基础施工时监理人员检查的内容。
①基础施工时，监理工作贯穿于混凝土浇制的始终，并作好监理记录。
②在检查完浇制现场的全部准备工作后，监理人员方可同意浇制。
③基础混凝土浇制过程中，监理人员要审查商品混凝土的检验报告是否合格，并作塌落度试验。
发现问题要及时通知施工人员调整。
按规定制作混凝土试块（耐张、转角塔每基一组，直线塔5基一组）并监督其使试块与基础处于同一养生条件。
④混凝土浇制应当连续，停顿时间一般不超过30min。
⑤混凝土应随浇随捣，无论是机械还是人工拌制混凝土，都必须振捣，振捣棒插入深度及插入点应保证混凝土都受到振捣。
（2）掏挖基础施工中，监理人员要提醒施工人员注意安全施工，对于坑壁有可能坍塌的土质，坑内捣固人员应在护笼中工作。
钢筋笼放入后进行地面捣固时，混凝土灌入后进行由深至浅的分层振捣。
立柱的钢笼及地脚螺栓结合处应着意振捣或补以人力插捣。
（3）灌注桩基础施工监理。
1）灌注桩基础施工中，监理人员要坚守在施工现场进行旁站监督。
2）监理人员要复查钢筋笼的规格、配筋，检查砂、石的级配及质量，核对水泥的品种及强度等。
检查混凝土的强度等级配合比。
3）检查孔深及清孔情况。
4）钢筋笼吊入桩孔中应保证与地面垂直，防止碰撞孔壁，造成掉泥，甚至塌孔。
钢筋笼上应有保持笼与孔壁距离（混凝土保护层）的混凝土垫块。
5）钢筋的连接应保证搭接或焊缝的长度，连接时应保证笼中心在同一铅垂线上。
6）混凝土浇制过程中，提醒施工人员严格计量每罐混凝土量及在导管中形成圆柱体的长度，从而控制导管的提升高度，防止“断桩”。
