2023-2024学年天津市部分区九年级（上）期末物理试卷一、单项选择题（本大题共10小题，每小题3分，共30分。

每小题的选项中只有一项最符合题意。

选对的得3分，选错或不选的得0分。

请把各小题最符合题意的选项序号填在下面的表格中）1．（3分）下列现象中能够说明分子做无规则运动的是（）A．春天花香扑鼻B．夏天乌云滚滚C．秋天落叶纷纷D．冬天雪花飞舞2．（3分）在汽油机的工作循环中，将内能转化为机械能，对外提供动力的冲程是（）A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程3．（3分）甲、乙、丙三个轻质小球，甲排斥乙，乙吸引丙。

已知丙带正电，则甲（）A．带负电B．带正电C．不带电D．无法判断4．（3分）甲、乙两根完全一样的导线，长度都是1m。

将甲剪去一半，把剩下的一半再拉长到1m跟乙相比，两根导线电阻大小关系是（）A．R甲＜R乙B．R甲＝R乙C．R甲＞R乙D．无法判断5．（3分）“生命安全重于泰山”，初中生要掌握安全用电常识。

以下违反安全用电原则的是（）A．不弄湿用电器B．不接触低压带电体C．可以靠近高压带电体D．更换灯泡前应断开电源开关6．（3分）如图是滑动变阻器的结构示意图，a、b、c、d是它的四个接线柱，P是滑片。

要使滑片P向左滑动时，连入电路的电阻变小，应连接的接线柱是（）A．a、b B．a、c C．a、d D．c、d7．（3分）如图所示，一条形磁体周围放着能自由转动的小磁针甲、乙、丙、丁，这四根小磁针静止时N极指向正确的是（磁针的黑端表示N极）（）A．甲B．乙C．丙D．丁8．（3分）如图所示是一个简化了的玩具警车电路图。

若只让电动机M工作，应（）A．只闭合S1B．只闭合S2C．S1、S2都闭合D．S1、S2都断开9．（3分）利用图所示实验揭示的原理，可制成（）A．电磁继电器B．电动机C．电磁铁D．发电机10．（3分）在探究串、并联电路中电流的规律时，做了如图所示的实验。

闭合开关后，电流表A1、A2的示数分别为0.5A和0.3A，通过小灯泡L2的电流为（）A．0.8A B．0.5A C．0.3A D．0.2A二、多项选择题（本大题共3小题，每小题3分，共9分。

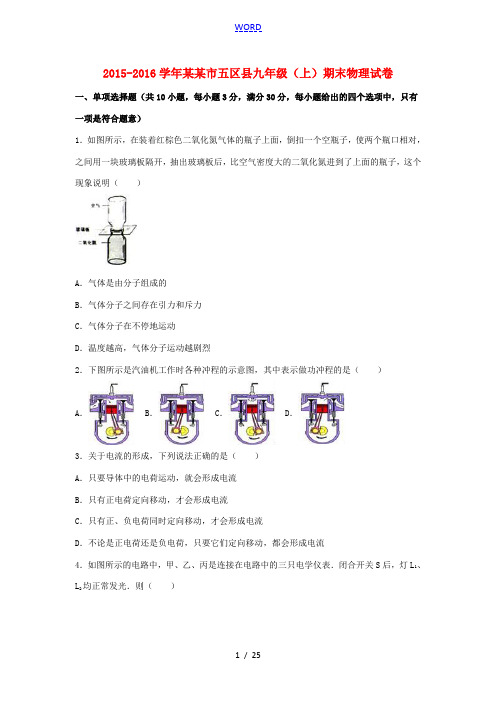

2015-2016学年某某市五区县九年级（上）期末物理试卷一、单项选择题（共10小题，每小题3分，满分30分，每小题给出的四个选项中，只有一项是符合题意）1．如图所示，在装着红棕色二氧化氮气体的瓶子上面，倒扣一个空瓶子，使两个瓶口相对，之间用一块玻璃板隔开，抽出玻璃板后，比空气密度大的二氧化氮进到了上面的瓶子，这个现象说明（）A．气体是由分子组成的B．气体分子之间存在引力和斥力C．气体分子在不停地运动D．温度越高，气体分子运动越剧烈2．下图所示是汽油机工作时各种冲程的示意图，其中表示做功冲程的是（）A．B．C．D．3．关于电流的形成，下列说法正确的是（）A．只要导体中的电荷运动，就会形成电流B．只有正电荷定向移动，才会形成电流C．只有正、负电荷同时定向移动，才会形成电流D．不论是正电荷还是负电荷，只要它们定向移动，都会形成电流4．如图所示的电路中，甲、乙、丙是连接在电路中的三只电学仪表．闭合开关S后，灯L1、L2均正常发光．则（）A．甲是电流表，乙、丙是电压表B．甲是电压表，乙、丙是电流表C．乙是电流表，甲、丙是电压表D．乙是电压表，甲、丙是电流表5．如图所示的滑动变阻器连入电路的4种接法中，当滑片P向右滑动时，滑动变阻器连入电路部分的电阻增大的是（）A． B．C．D．6．由欧姆定律公式I=变形得R=，对此，下列说法中正确的是（）A．加在导体两端的电压越大，则导体的电阻越大B．通过导体的电流越大，则导体的电阻越小C．当导体两端的电压为零时，导体的电阻也为零D．导体的电阻跟导体两端的电压和通过导体的电流无关7．关于电功率，下列说法正确的中（）A．电功率越大，消耗电能越多B．消耗电能越多，电功率大C．消耗电能的时间越短，电功率越大D．电流1秒内消耗电能越多，电功率越大8．电冰箱使用的是三脚插头，当其工作时，如果接地线断了，则下列判断正确的是（）A．电冰箱消耗的电能会增加B．电冰箱不能正常工作C．电冰箱的使用寿命会缩短D．人接触电冰箱的外壳时有可能发生触电事故9．如图所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发光．如果将滑动变阻器的滑片P向右滑动，下列说法中正确的是（）A．灯L变暗，电压表的示数变小B．灯L变暗，电压表的示数变大C．灯L变亮，电压表的示数变小D．灯L变亮，电压表的示数变大10．标有“6V 3W”的小灯泡，通过它的电流与电压的关系如图所示．若把它与一只阻值为8Ω的电阻并联接在电压为4V的电路中，则整个电路消耗的功率为（）A．3W B．3.3W C．3.6W D．5W二、多项选择题（共3小题，每小题3分，满分9分，每小题给出的四个选项中，均有多个选项符合题意，全部选对的得3分，选对但不全的得1分，不选或选错的得0分）11．关于温度、比热容、热量及内能，以下说法正确的是（）A．一个物体温度升高了，内能一定增加B．一块0℃的冰没有内能，它的分子不会运动C．一个物体吸收了热量，它的温度一定会升高D．用水作为汽车发动机散热器的冷却剂，其主要原因是水的比热容大12．某同学在探究串联电路电流规律的实验中，按如图所示接好电路，闭合开关后，发现灯L1、L2都不发光，电流表示数为零，他用电压表分别接到电流表、灯L1、灯L2两端测量电压，发现电流表、灯L1两端电压均为零，灯L2两端电压不为零．电路的故障不可能是（）A．电流表断路B．灯L1断路C．灯L2断路D．灯L2短路13．如图所示，是某电器内部的电路结构图，R1、R2为阻值相同的电热丝．不同的连接方式其发热功率不同，下列说法正确的是（）A．甲的发热功率与丙的发热功率相等B．丁的发热功率是丙的发热功率的2倍C．丙的发热功率是乙的发热功率的2倍D．丁的发热功率是乙的发热功率的4倍三、填空题（共6小题，每小题4分，满分24分）14．等质量的水和食用油，用相同的电加热器加热（如图），升高相同温度，水需要的加热时间更长，由此得知水的比热容较大．15．热机的压缩冲程是把机械能转化为内能．16．如图甲所示电路是并联电路（串联或并联）；闭合开关，乙图所示电流表的示数是0.54A ．17．一条镍铬合金线的两端加上4V电压时，通过的电流是0.2A ，则它的电阻是20 Ω；若此合金线的两端增至8V时，它的电阻是20 Ω．18．引起电路中电流过大的原因有两个：一是短路；二是用电器总功率过大．19．小鹏同学家的电能表如图所示，则小鹏家已消耗的电能为30 kW•h；他发现家里只使用一只电水壶（其它用电器都关闭）时，观察到电能表转盘3分钟转过100转，电水壶工作时的实际电功率为1000 W．四、综合题（共6小题，满分37分，解题中要求有必要的分析和说明，计算题还要有公式及数据代入过程，结果要有数值和单位）20．将质量为5kg、温度为20℃的水，加热至100℃，已知水的比热容C水×103J/（kg•℃），求水吸收多少热量．21．利用如图甲所示电路探究电流与电阻关系，请按下面的要求作答：电阻R/Ω5 10 20电流I/A（1）按电路图用笔画线代替导线把实物图正确连接；（2）实验时，把5Ω、10Ω、20Ω的电阻分别接入电路中，记录数据时，把接入20Ω时的电流值记漏了，请帮他填上，是0.1 A，该实验需要控制电压不变．22．为了测量电阻R1的阻值，老师提供了以下器材：待测电阻R1、已知阻值的定值电阻R0一个，电压不变但电压值未知的电源一个、电流表一只、开关两个、导线若干．请你利用这些器材按下述要求完成实验．（1）画出你所设计的电路图；（2）写出主要实验步骤和需测量的物理量；（3）写出待测电阻R1的数学表达式（用已知量和测量量表示）23．某校科技小组设计了一个简易的电热器，电路原理如图所示，其中U=10V，R1=10Ω，R2=15Ω．求：（1）开关S闭合时，电路的功率为多少？（2）开关S断开时，电路中的电流为多大？24．某同学利用如图所示的电路测量小灯泡的电功率，已知小灯泡L的额定电压为2.5V，定值电阻R o的阻值为20Ω，电源电压U保持不变，（1）开关S连接触点“1”，滑动变阻器的滑片从最左端到最右端时，电流表的示数为0.3A，则电源电压U= 6 V；（2）开关S仍连接触点“1”，滑动变阻器的滑片向左移到某一位置时，电流表的示数为0.15A，则此时滑动变阻器接入电路的阻值为20 Ω；再将开关S连接触点“2”，电流表的示数为0.2A，则小灯泡的实际功率为0.4 W，为了使小灯泡正常发光，滑动变阻器的滑片应向右滑动．25．图是某电吹风的简化电路图．M是电动机，R是发热电阻，S是选择开关．S接B、C时吹冷风，接C、D时吹热风．吹冷风时，通过电动机的电流是0.2A；吹热风时，R的电功率是440W．电源电压是220V．试求：（1）吹冷风时，5min内电流所做的功是多少？（2）吹热风时，R的电阻是多少？（3）吹热风时，干路的电流是多少？2015-2016学年某某市五区县九年级（上）期末物理试卷参考答案与试题解析一、单项选择题（共10小题，每小题3分，满分30分，每小题给出的四个选项中，只有一项是符合题意）1．如图所示，在装着红棕色二氧化氮气体的瓶子上面，倒扣一个空瓶子，使两个瓶口相对，之间用一块玻璃板隔开，抽出玻璃板后，比空气密度大的二氧化氮进到了上面的瓶子，这个现象说明（）A．气体是由分子组成的B．气体分子之间存在引力和斥力C．气体分子在不停地运动D．温度越高，气体分子运动越剧烈【考点】分子的热运动．【分析】不同的物质相互接触时，彼此进入对方的现象叫做扩散，扩散现象说明了分子在不停的做无规则运动．【解答】解：实验中观察到的现象是：比空气密度大的二氧化氮进到了上面的瓶子．虽然二氧化氮的密度大于空气密度，但是它也会运动到上面的瓶子内，属于扩散现象，说明气体分子在不停地做无规则运动．故选：C．2．下图所示是汽油机工作时各种冲程的示意图，其中表示做功冲程的是（）A．B．C．D．【考点】内燃机的四个冲程．【分析】判断汽油机的四个冲程，先看进气门和排气门的关闭情况，进气门打开的是吸气冲程，排气门打开的是排气冲程，进气门和排气门都关闭的是压缩冲程或者做功冲程，若火花塞冒出电火花的是做功冲程．【解答】解：A、B、C、D四个图中，C图上火花塞冒出电火花，是做功冲程；故选C．3．关于电流的形成，下列说法正确的是（）A．只要导体中的电荷运动，就会形成电流B．只有正电荷定向移动，才会形成电流C．只有正、负电荷同时定向移动，才会形成电流D．不论是正电荷还是负电荷，只要它们定向移动，都会形成电流【考点】电流的形成．【分析】电荷的定向移动形成电流．形成电流的可以是正电荷也可以是负电荷，也可以是正负电荷的同时定向移动．【解答】解：A、导体中的电荷定向移动形成电流．电荷运动包括定向移动和无规则运动，电荷做无规则运动，则不会形成电流，所以A错误；B、定向移动形成电流的电荷，既可以是正电荷，也可以是负电荷，所以B错误；C、导体中的正、负电荷同时定向移动可以形成电流，正、负电荷单独定向移动也可以形成电流，所以C错误；D、不论是正电荷还是负电荷，只要它们定向移动，都会形成电流，所以D正确．故选D．4．如图所示的电路中，甲、乙、丙是连接在电路中的三只电学仪表．闭合开关S后，灯L1、L2均正常发光．则（）A．甲是电流表，乙、丙是电压表B．甲是电压表，乙、丙是电流表C．乙是电流表，甲、丙是电压表D．乙是电压表，甲、丙是电流表【考点】电压表的使用；电流表的使用．【分析】要确定圆圈中的电表符号，首先要弄清电压表和电流表的正确使用方法：电流表要串联在电路中使用，而电压表要与被测用电器并联；根据图中各圆圈的位置以及和用电器的连接方式，结合电表的使用方法进行分析．【解答】解：A、如果甲是电流表，则两灯泡被短路，两灯泡都不能发光，故A错误；B、如果甲是电压表，则它测量电源电压，乙、丙是电流表，分别测量干路和L2支路的电流，灯泡并联正常发光，故B正确；C、如果丙是电压表，则电路断路，两灯都不能发光，故C错误；D、如果乙是电压表，则灯L2断路，不能发光，故D错误；故选B．5．如图所示的滑动变阻器连入电路的4种接法中，当滑片P向右滑动时，滑动变阻器连入电路部分的电阻增大的是（）A． B．C．D．【考点】滑动变阻器的工作原理；滑动变阻器的使用．【分析】滑动变阻器接入电路的电阻主要取决于接入的下面的接线柱，如果接入左下方的接线柱就接入了左半段，如果接入右下方的接线柱就接入了右半段．然后判断滑片右移时，电阻长度的变化．【解答】解：A、滑动变阻器连入了左下方的接线柱，滑动变阻器接入了左半段，滑片右移，电阻的长度变长，电阻变大．符合题意．B、滑动变阻器接入了下面的两个接线柱，滑动变阻器相当于定值电阻，滑片移动，不能改变电阻的阻值．不符合题意．C、滑动变阻器连入了右下方的接线柱，滑动变阻器接入了右半段，滑片右移，电阻的长度变短，电阻变小．不符合题意．D、滑动变阻器连入了右下方的接线柱，滑动变阻器接入了右半段，滑片右移，电阻的长度变短，电阻变小．不符合题意．故选A．6．由欧姆定律公式I=变形得R=，对此，下列说法中正确的是（）A．加在导体两端的电压越大，则导体的电阻越大B．通过导体的电流越大，则导体的电阻越小C．当导体两端的电压为零时，导体的电阻也为零D．导体的电阻跟导体两端的电压和通过导体的电流无关【考点】欧姆定律的应用；电阻．【分析】根据电阻是导体本身的一种性质，与导体的材料、长度、横截面积、温度有关，与两端的电压和通过的电流无关，进行解答．【解答】解：因电阻是导体本身的一种性质，只与导体的材料、长度、横截面积、温度有关，与两端的电压和通过的电流无关，所以ABC的说法均不正确，D的说法正确．故选D．7．关于电功率，下列说法正确的中（）A．电功率越大，消耗电能越多B．消耗电能越多，电功率大C．消耗电能的时间越短，电功率越大D．电流1秒内消耗电能越多，电功率越大【考点】电功率．【分析】电功率是描述用电器消耗电能快慢的物理量，消耗电能越快，电功率越大，根据电功率公式及其变形公式分析答题．【解答】解：A、由W=Pt可知，消耗的电能与电功率和做功时间有关，电功率大，消耗的电能不一定多，故A错误；B、由P=可知，电功率在数值上等于功与时间的比值，消耗的电能多，电功率不一定大，故B错误；C、由P=可知，电功率在数值上等于功与时间的比值，消耗电能的时间越短，电功率不一定大，故C错误；D、单位时间，即1s内消耗的电能就是电功率，电流1s内消耗的电能越多，电功率越大，故D正确；故选D．8．电冰箱使用的是三脚插头，当其工作时，如果接地线断了，则下列判断正确的是（）A．电冰箱消耗的电能会增加B．电冰箱不能正常工作C．电冰箱的使用寿命会缩短D．人接触电冰箱的外壳时有可能发生触电事故【考点】触电危害及常见的触电类型与预防．【分析】三脚插头与三孔插座相连接时，把有金属外壳的用电器的外壳与地线相接；因用电器漏电时，会使外壳带电，若接上地线，电流就通过地线，流入大地，以防止触电事故的发生；据此分析判断．【解答】解：ABC、如果接地线断了，电冰箱还能接在火线和零线之间，能正常工作，消耗的电能也不会增加，使用寿命也不会缩短，故ABC都错；D、电冰箱的外壳是金属，金属是导体，当用电器漏电时，会使外壳带电，如果接地线断了，当人接触时，会发生触电事故．故D正确．故选D．9．如图所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发光．如果将滑动变阻器的滑片P向右滑动，下列说法中正确的是（）A．灯L变暗，电压表的示数变小B．灯L变暗，电压表的示数变大C．灯L变亮，电压表的示数变小D．灯L变亮，电压表的示数变大【考点】欧姆定律的应用；串联电路的电压规律；滑动变阻器的使用．【分析】当开关S闭合时，灯L正常发光，灯泡与滑动变阻器串联，电压表测量滑动变阻器两端的电压，当滑动变阻器的滑片P向右滑动时，滑动变阻器接入电路的电阻变大，根据公式I=可知，电路电流的变化，从而进一步求出滑动变阻器两端的电压变化和灯泡两端电压的变化．【解答】解：当滑动变阻器的滑片P向右滑动时，滑动变阻器接入电路的电阻变大，根据公式I=可知，电路电流减小，根据公式U=IR可知，灯泡两端的电压变小，灯泡亮度变暗，电源电压不变，所以滑动变阻器两端的电压变大，电压表示数变大，故选B．10．标有“6V 3W”的小灯泡，通过它的电流与电压的关系如图所示．若把它与一只阻值为8Ω的电阻并联接在电压为4V的电路中，则整个电路消耗的功率为（）A．3W B．3.3W C．3.6W D．5W【考点】电功率的计算；并联电路的电流规律．【分析】从图象上可以看出当电源电压为4V时，通过灯泡的电流为I1=0.4A，根据公式I=可求通过电阻的电流，进一步求出总电流，根据公式P=UI可求整个电路消耗的功率．【解答】解：读图可知，当电源电压为4V时，通过灯泡的电流为I1=0.4A，通过电阻的电流I2===0.5A，电路总电流I=I1+I2+0.5A=0.9A，则整个电路消耗的功率为P=UI=4V×0.9A=3.6W．故选C．二、多项选择题（共3小题，每小题3分，满分9分，每小题给出的四个选项中，均有多个选项符合题意，全部选对的得3分，选对但不全的得1分，不选或选错的得0分）11．关于温度、比热容、热量及内能，以下说法正确的是（）A．一个物体温度升高了，内能一定增加B．一块0℃的冰没有内能，它的分子不会运动C．一个物体吸收了热量，它的温度一定会升高D．用水作为汽车发动机散热器的冷却剂，其主要原因是水的比热容大【考点】温度、热量与内能的关系；比热容的概念．【分析】（1）一切物体都有内能，组成所有物质的分子都在不停的做无规则运动．（2）当晶体熔化、液体沸腾时，都要吸收热量，但温度不变；（3）内能的大小跟质量、温度有关．（4）根据水的比热容比其它物质的比热容大的特点进行分析和判断．【解答】解：A、物体温度升高时，分子的无规则运动速度也越快，内能增加，故A说法正确．B、因为物体的分子永不停息地做无规则的运动，所以任何物体都有内能，0℃的冰仍具有内能，故B说法错误．C、一个物体吸收了热量，它的温度不一定会升高，如晶体熔化、液体沸腾时，都要吸收热量，但温度不变；故C说法错误．D、因为水的比热容较大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以可作为冷却剂．故D说法正确．故选AD．12．某同学在探究串联电路电流规律的实验中，按如图所示接好电路，闭合开关后，发现灯L1、L2都不发光，电流表示数为零，他用电压表分别接到电流表、灯L1、灯L2两端测量电压，发现电流表、灯L1两端电压均为零，灯L2两端电压不为零．电路的故障不可能是（）A．电流表断路B．灯L1断路C．灯L2断路D．灯L2短路【考点】电流表、电压表在判断电路故障中的应用．【分析】由电路图知，两灯串联．闭合开关两灯都不亮，电流表示数为零，说明不可能发生一灯短路，只能是某处断路．知道利用电压表检测电路故障时，当电路发生断路时，电压表与电源两极相连时，电压表有示数，否则，电压表无示数．【解答】解：A、若电流表断路，整个电路断路，灯泡都不亮，用电压表测量灯L1、灯L2两端的电压时，电流表、电压表都无示数．但题中说灯L2两端电压不为零．符合题意．B、若灯L1断路，当用电压表测量L2两端电压时，电压表不会有示数，但题中说灯L2两端电压不为零．符合题意．C、若灯L2断路，当用电压表测量L2两端电压时，电压表与其它用电器串联，电压表有示数．不合题意．D、若灯L2短路，则电路中有电流，灯L1会亮，电流表有示数．符合题意．故选ABD．13．如图所示，是某电器内部的电路结构图，R1、R2为阻值相同的电热丝．不同的连接方式其发热功率不同，下列说法正确的是（）A．甲的发热功率与丙的发热功率相等B．丁的发热功率是丙的发热功率的2倍C．丙的发热功率是乙的发热功率的2倍D．丁的发热功率是乙的发热功率的4倍【考点】电功率的计算．【分析】先分析四图的连接方式，求出四种连接的电阻大小，电源电压不变，根据公式P=求出各自的电功率，从而判断各个选项的对错．【解答】解：由题知，R1、R2为阻值相同的电热丝，设R1=R2=R，分析各连接方式可知：甲图为开路，P甲=0，乙图中两电阻串联，R乙=2R，P乙==，丙图中只有电阻R1工作，R丙=R，P丙==，丁图中两电阻并联，R丁=R，P丁===2，可见，甲的发热功率与丙的发热功率不相等，故A错；丁的发热功率是丙的发热功率的2倍，故B正确；丙的发热功率是乙的发热功率的2倍，故C正确；丁的发热功率是乙的发热功率的4倍，故D正确．故选BCD．三、填空题（共6小题，每小题4分，满分24分）14．等质量的水和食用油，用相同的电加热器加热（如图），升高相同温度，水需要的加热时间更长，由此得知水的比热容较大．【考点】比热容的概念．【分析】水的比热容比食用油的比热容大，根据公式Q吸=cm（t﹣t0），质量、升高相同的温度时，比热容大的物质升高的温度慢，加热的时间长．【解答】解：由于水的比热容大，所以根据公式Q吸=cm（t﹣t0），等质量的水和食用油，用相同的电加热器加热，升高相同温度，水吸收的热量多，所以水加热的时间长．故答案为：水；水．15．热机的压缩冲程是把机械能转化为内能．【考点】能量的相互转化．【分析】热机的四个冲程有吸气冲程、压缩冲程、做功冲程、排气冲程；压缩冲程将机械能转化为内能；做功冲程将内能转化为机械能．【解答】解：热机工作时，压缩冲程将机械能转化为内能．故答案为：机械；内．16．如图甲所示电路是并联电路（串联或并联）；闭合开关，乙图所示电流表的示数是0.54A ．【考点】串联电路和并联电路的辨别；电流表的读数方法．【分析】串联电路中电流只有一条路径，并联电路中电流有多条路径，据此判断．在读取电流表示数时，先明确量程和分度值，再根据指针位置读出示数．【解答】解：读图可知，电流从电源的正极经开关后，分别经过两只灯泡，电流有两条路径，所以是并联电路；电流表的量程为0～0.6A，分度值为0.02A，其示数为0.54A．故答案为：并联；0.54A．17．一条镍铬合金线的两端加上4V电压时，通过的电流是0.2A，则它的电阻是20 Ω；若此合金线的两端增至8V时，它的电阻是20 Ω．【考点】欧姆定律的应用．【分析】（1）已知镍铬合金线两端的电压和通过的电流，根据欧姆定律求出镍铬合金线的电阻；（2）电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关．【解答】解：由I=可得，镍铬合金线的电阻：R===20Ω，因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以，当此合金线的两端增至8V时，电阻仍为20Ω不变．故答案为：20；20．18．引起电路中电流过大的原因有两个：一是短路；二是用电器总功率过大．【考点】家庭电路电流过大的原因．【分析】家庭电路中电流过大的原因有两种，一是短路，二是用电器总功率过大．【解答】解：电流过大会烧毁保险丝，原因是短路或用电器总功率过大．故答案为：短路，用电器总功率过大．19．小鹏同学家的电能表如图所示，则小鹏家已消耗的电能为30 kW•h；他发现家里只使用一只电水壶（其它用电器都关闭）时，观察到电能表转盘3分钟转过100转，电水壶工作时的实际电功率为1000 W．【考点】电能表参数的理解与电能的求法．【分析】（1）电能表的读数表示家庭电路到现在为止消耗的电能总数，最后一位是小数，单位kW•h．（2）2000r/kW•h所表示的物理意义：2000r/kW•h表示的是电路中每消耗1kW•h的电能，电能表的转盘转2000r．由电能表的转动的转数求用电器消耗的电能，又知道通电时间，可以求出用电器的电功率．【解答】解：（1）小鹏家到现在为止，已消耗的电能为30kW•h．（2）每消耗1kW•h的电能，电能表的转盘转2000r，只使用一只电水壶，电能表转盘3分钟转过100转，消耗的电能：W=kW•h=0.05kW•h；∵t=3min=h∴P===1kW=1000W．故答案为：30；1000．四、综合题（共6小题，满分37分，解题中要求有必要的分析和说明，计算题还要有公式及数据代入过程，结果要有数值和单位）20．将质量为5kg、温度为20℃的水，加热至100℃，已知水的比热容C水×103J/（kg•℃），求水吸收多少热量．【考点】热量的计算．【分析】已知水的比热容和质量以及初温、末温，根据公式Q吸=c水m（t﹣t0）求出水吸收的热量．【解答】解：水吸收的热量：Q吸=c水m（t﹣t0）×103J/（kg•℃）×5kg××106J．×106J．21．利用如图甲所示电路探究电流与电阻关系，请按下面的要求作答：电阻R/Ω5 10 20电流I/A（1）按电路图用笔画线代替导线把实物图正确连接；（2）实验时，把5Ω、10Ω、20Ω的电阻分别接入电路中，记录数据时，把接入20Ω时的电流值记漏了，请帮他填上，是0.1 A，该实验需要控制电压不变．。

2016-2017学年天津市五区县九年级（上）期末物理试卷一、单项选择题（共10小题，每小题3分，满分30分，每小题的选项中只有一项最符合题意，选对的得3分，选错或不选的得0分）1．（3分）如图所示的物理学家中，人们将其名字命名为能量单位的是（）A．安培B．瓦特C．欧姆D．焦耳2．（3分）把磨得很光的铅片和金片紧压在一起，在室温下放置五年后再将它们切开，可以看到它们相互渗入约 1 mm深。

这个现象说明（）A．分子间有引力B．分子间有斥力C．分子在做热运动 D．分子热运动与温度有关3．（3分）四冲程汽油机正常工作时，把机械能转化为内能的冲程是（）A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程4．（3分）下列因素中，对导体电阻大小有决定作用的是（）A．通过导体的电流 B．导体两端的电压C．导体是否接入电路D．导体的材料5．（3分）某用电器正常工作时通过的电流大约为4A，该用电器可能是（）A．电饭锅B．电视机C．节能灯D．遥控器6．（3分）电炉丝与导线串联接到电路里，通电后电炉丝热得发红，而与之相连的导线却不怎么热，造成上述现象的主要原因是（）A．导线的绝缘外皮隔热B．导线散热比电阻丝快C．电炉丝的电阻比导线的电阻大得多D．通过电炉丝的电流比导线的电流大得多7．（3分）防范触电事故最重要的是要有安全用电意识，下列有关安全用电的说法中，正确的是（）A．发现有人触电后，应立即用手把他打开B．家用电器或电线着火时，应迅速用水来灭火C．更换灯泡、搬动用电器前，应断开电源开关D．在照明电路中，电灯的开关应接在零线和灯泡之间8．（3分）一个标有“220V 440W”的电热器，当通过它的电流为 1.5A时，它的实际功率（）A．小于额定功率B．等于额定功率C．大于额电功率D．无法判断9．（3分）某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的电路模型图，你认为可行的是（）A．B．C．D．10．（3分）小明“测量小灯泡的电功率”，根据如图所示的电路图连好电路后，闭合开关S，发现灯泡不发光，电压表无示数，电流表有示数但超出量程，则产生这一现象的原因可能是（）A．小灯泡发生了断路B．小灯泡发生短路C．滑动变阻器发生了短路D．滑动变阻器的滑片接触不良二、多项选择题（本大题共3小题，每小题3分，共9分，每小题所提供的四个选项中，均有多个选项符合题意，全部选对的得3分，选对但不全的得1分，不选或错选的得0分）11．（3分）下列几组现象及其中所蕴含的物理知识，对应正确的是（）A．扫地时尘土飞扬﹣分子是运动的B．搓手取暖﹣做功可以改变物体内能C．海边的昼夜温差变化不大﹣水的比热容较大D．化纤衣服表面容易吸附灰尘﹣分子间存在引力12．（3分）如图所示电路，闭合开关后，以下判断正确的是（）A．灯L1、L2串联B．灯L1、L2并联C．电流表测电路的总电流D．电流表测通过L1电流13．（3分）如图1所示的电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的U﹣I关系图象如图2所示，则下列判断正确的是（）A．电源电压为6VB．定值电阻R1的阻值为20ΩC．滑动变阻器R2的阻值变化范围为0～20ΩD．电路消耗的功率变化范围0.8W～3.6W三、填空题（本大题共6小题，每小题4分，共24分）14．（4分）云中形成的冰粒在下落过程中，温度渐渐升高变成雨滴，它具有的内能（选填“增大”或“减小”）；图中的示意图形象地反映了物质气、液、固三态分子排列的特点，其中表示液态的是图中的（选填“甲”“乙”或“丙”）。

天津市九年级（上）期末物理卷（解析版）（初三）期末考试姓名:_____________ 年级:____________ 学号:______________题型选择题填空题简答题xx题xx题xx题总分得分一、xx题（每空xx 分，共xx分）lA．电饭煲 B．微波炉 C．电热水器 D．节能台灯【答案】D【解析】解：A、电饭煲的额定功率约为1000W，不符合题意；B、微波炉的额定功率约为2000W，不符合题意；C、电热水器的额定功率大约为2000W，不符合题意；D、节能灯的电功率约为10W，符合题意．故选D．【点评】本题除对额定功率理解外，还必须要对常见电器的功率有一定了解才能做出解答．熟悉常见家用电器的额定功率，注意平时在学习和生活中的知识积累．【题文】如图所示，塑料梳子与头发摩擦后能吸引碎纸屑，经检验梳子所带的电荷为负电荷，则下列说法正确的是（）A．梳子失去了一些电子 B．梳子得到了一些电子C．头发得到了一些电子 D．头发和梳子间没有电子转移【答案】B【解析】解：头发与塑料梳子摩擦，塑料梳子的原子核对核外电子的束缚能力比头发的原子核对核外电子的束缚能力强．两者摩擦时，塑料梳子的原子核将头发的核外电子夺了过来，从而塑料梳子由于带了多余的电子，而带负电．头发的正电荷并没有增加，只是由于负电荷的减少，导致l由于异名磁极相互吸引，同名磁极相互排斥，所以小磁针的N极将远离螺线管的N极，小磁针的S极将靠近螺线管的N极，故是逆时针转动．故选A．【点评】安培定则共涉及三个方向：电流方向、磁场方向、线圈绕向，告诉其中的两个方向可以确定其中的另一个方向．【题文】城市下水道井盖丢失导致行人坠入下水道的悲剧时有发生，令人痛心．为此，某同学设计了一种警示电路：在井口安装一环形灯L，井盖相当于开关S；正常情况下（S闭合），灯L不亮；一旦井盖丢失（S断开），灯L即亮起，以警示行人．图中电路符合要求的是（）评卷人得分A． B．C． D．【答案】B【解析】解：A、由图可知S闭合时，电磁铁有磁性，被控制电路也闭合灯泡发光，S断开时电磁铁无磁性，被控制电路断路灯泡不发光，故A不符合题意；B、由图可知S闭合时，电磁铁有磁性，被控制电路断路灯泡不发光，S断开时电磁铁无磁性，被控制电路闭合灯泡发光，故B符合题意；C、由图可知S闭合时，电磁铁有磁性，被控制电路也闭合灯泡发光，S断开时电磁铁无磁性，被控制电路断路灯泡不发光，故C不符合题意；D、由图可知S闭合还是断开时，被控制电路的灯泡始终发光，故D不符合题意．故选B．【点评】明白控制电路和被控制电路的工作原理是解决本题的关键．【题文】沈倩同学将L1和L2串联在电路中，如图所示，两盏灯分别标有“36V，P1W”和“36V，P2W”，他闭合开关后，发现灯L1亮了而灯L2不亮，当他用一根导线并联接在灯L1的两端时，发现灯L2亮了而灯L1却不亮了，下列分析正确的是（）A．L1灯丝一定断路了B．L2灯丝一定短路了C．L1灯电阻一定比L2灯电阻大得多D．L1灯的额定功率一定比L2灯的额定功率大得多【答案】C【解析】解：用一根导线并接在灯L1的两端时，发现灯L2亮了而灯L1不亮，说明L2没有被短路，因此导致L2不亮的原因只能是实际功率太小；串联电路中处处电流相等，并且L2的实际功率太小，由P=I2R可得，串联电路中的用电器的功率之比等于电阻之比，因此灯L1的电阻一定比灯L2的电阻大得多．故选C．【点评】本题考查实际功率以及电路故障问题，关键是能根据灯泡的发光情况判断电路问题所在，然后根据串联电路特点以及功率的计算公式分析出根源所在，注意影响灯泡亮度的依据是灯泡的实际功率，当实际功率远远小于额定功率时，灯泡不会发光．【题文】李明同学做电学实验，通过改变滑动变阻器接入电路的电阻大小，测量并记录了多组电压表和电流表的示数，如表所示，根据数据分析，图中所示的电路图可能是（）U/A0.30.60.91.21.51.8I/A0.450.400.350.300.250.20A． B． C． D．【答案】C【解析】解：A、根据电路图可知，电压表测量定值电阻两端电压，当电压表示数变大时，电流表示数也变大，且比值不变，故A不符合题意；BD、根据电路图可知，电压表测电源的电压，示数不变，故B、D不符合题意；C、根据电路图可知，电压表测量滑动变阻器两端电压，电流表测量电路中的电流，当电压表示数变大时，说明变阻器接入电路的阻值增大，则电流表示数减小，且比值改变，故C符合题意．故选C．【点评】题考查了串联电路的特点和欧姆定律的应用，关键是会分析表格中的数据得出电表所测的电路元件，并能正确的分析选项中电路图的特点．【题文】如图所示电路中，电源电压稳定，闭合开关后，使滑动变阻器的滑片P从b端逐渐滑动到a端，当滑动到a端时，小灯泡恰好正常发光，小灯泡的I﹣U关系图象如图所示，下列说法正确的是（）A．电源电压为15VB．小灯泡正常发光时的电阻为3ΩC．小灯泡的额定功率为3WD．滑动变阻器的最大阻值为9Ω【答案】D【解析】解：（1）当滑片位于左端时，电路中只有灯L；此时电压表的示数最大，为电源的电压，电流表的示数也最大；由图乙可知，电源的电压和灯泡两端的电压相等，即U=UL=12V，此时通过灯泡的电流IL=2.0A；故A错误；（2）根据欧姆定律可得，此时灯泡的电阻：RL==6Ω，故B错误；（3）灯泡的额定功率：PL=ULIL=12V×2.0A=24W；故C错误；（4）由图乙可得：UL=3V，电路中的电流I=1.0A；因为串联电路中总电压等于各分电压之和，所以滑动lD．用锯条锯木板时锯条发热，锯条的内能增加，木板的内能减少【答案】AB【解析】解：A、比热容是物质的一种属性，和物体的质量大小无关．故A正确；B、摩托车用的是汽油机，它的工作原理是：汽油在气缸内燃烧产生高温高压的燃气，推动活塞做功，为汽油机提供动力．它发生在做功冲程．故B正确；C、在房间内看到尘土飞扬，是固体小颗粒在运动，不能说明是分子在做无规则运动．故C错误；D、用锯条锯木板时，是外力克服摩擦做功，锯条和木板的内能都会增加．故D错误．故选A、B【点评】此题涉及到的知识点比较多，有①比热容是物质的一种属性；②汽油机的工作原理；③分子动理论的有关内容；④物体内能的改变有两种方式：做功和热传递．【题文】如图所示，关于电与磁的知识，下列说法正确的是（）A．图（甲）：司南能指明方向是因为受到地磁场的作用B．图（乙）：磁感线是磁场中真实存在的一些曲线C．图（丙）：奥斯特实验说明电流周围存在磁场D．图（丁）：该装置揭示的原理可制成电动机【答案】AC【解析】解：A、司南能指明方向是因为受到地磁场的作用，故A说法正确；B、磁感线是人们假想出来的，故B说法错误；C、奥斯特实验，通电后小磁针偏转，说明了通电导线周围存在磁场，故C说法正确；D、电磁感应实验，根据此原理可以制成发电机，故D说法错误．故选AC．【点评】本题综合考查地磁场的作用、奥斯特实验、电磁感应的应用以及磁感线的特点等，考查内容较多，但都属于必须掌握的内容．【题文】如图所示，电源电压恒为18V，小灯泡的铭牌为“6V 3W”，滑动变阻器的规格为“100Ω 1A”，闭合开关后，在变阻器滑片P移动过程中，要求两电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值的情况下，下列说法中正确的是（不考虑温度对灯丝电阻的影响）（）A．电流表示数允许的变化范围为0.3A﹣0.5AB．滑动变阻器接入电路的阻值允许变化范围为24Ω﹣60ΩC．灯泡L的电功率允许的变化范围为0.75W﹣3WD．电路中总功率允许的变化范围为4.5W﹣6W【答案】BC【解析】解：电路的等效电路图如下图所示：（1）灯丝的电阻为：RL===12Ω，灯正常发光时的电流为：IL===0.5A，所以由题知可知电路中的最大电流应为I最大=0.5A，即：I最大===0.5A，解得，滑动变阻器连入电路的最小值R最小=24Ω，电路中电功率最大：P最大=UI最大=18V×0.5A=9W；（2）为保护电压表，滑动变阻器两端的最大电压为15V，此时滑动变阻器连入的电阻最大，电路中的电流最小，因串联电路中总电压等于各分电压之和，即U=UL′+UR，所以，UL′=U﹣UR=18V﹣15V=3V，此时电路中最小的电流为：I′===0.25A，则电流表示数允许的变化范围为0.25A～0.5A，故A不正确；滑动变阻器连入的最大电阻为：R最大===60Ω，则滑动变阻器允许调节的范围为24Ω～60Ω，故B正确；此时小灯泡的电功率最小为：P小=ULI′=3V×0.25A=0.75W，则灯泡L的电功率允许的变化范围为0.75W～3W，故C正确；电路消耗的最小总功率：P最小=UI′=18V×0.25A=4.5W，则电路中总功率允许的变化范围为4.5W～9W，故D不正确；故选BC．【点评】本题关键：一是根据灯的铭牌求出允许通过的最大电流、确定滑动变阻器连入的最小阻值；二是根据电压表的量程求出滑动变阻器两端的最大电压、确定滑动变阻器连入的最大阻值．【题文】如图，开关闭合后，输电线因电流过大造成电线燃烧起来，图1、2产生电流过大的原因分别是．【答案】短路；用电器总功率过大【解析】解：家庭电流中电流过大总共有2个原因：短路和总功率过大．图1：金属线将火线和零线接通，造成短路，电流直接通过导线，由于导线电阻很小，导致电流过大．图2：用电器总功率等于各个用电器功率之和，并联的用电器越多，总功率越大，根据公式P=UI，电流会非常大．故答案为：短路；用电器总功率过大．【点评】本题考查电流过大原因，要熟练掌握物理基础知识．【题文】如图所示，当导体ab水平向右运动时，电流表指针向左偏转，如果将磁体两极的位置对调，同时导体ab变为水平向左运动时，电流表指针将向（选填“左”或“右”）偏转，此过程将能转化为电能．【答案】左；机械【解析】解：对调磁体的磁极，ab向左运动；导体的运动方向和磁场的方向都发生了改变，所以感应电流的方向不变，故电流表的指针仍向左偏转．电磁感应现象中，将机械能转化为电能．故答案为：左；机械．【点评】本题通过产生感应电流的条件和感应电流的方向的影响因素来推导出实验现象，是学以致用的典型题目．【题文】甲灯、乙灯分别标有“8V 2W”和”8V 4W”字样，（选填“甲”或“乙”）灯的电阻大一些，若将两灯并联接在8V的电路中，电路消耗的总功率为 W．【答案】甲；6【解析】解：（1）由P=得：甲灯的电阻为R甲===32Ω，乙灯的电阻为R乙===16Ω；则甲灯的电阻大一些；（2）若将两灯并联接在8V的电路中，则灯泡额定电压与电源电压相等，所以灯泡实际功率等于额定功率灯泡并联消耗的总功率为P=P1+P2=2W+4W=6W．故答案为：甲；6．【点评】本题考查功率公式的应用，利用R=可以即可判断灯丝电阻．【题文】人们使用测电笔可辨别火线、零线，若氖管发光，则测电笔接触的是线．如图所示是测电笔的结构示意图，里面有一个阻值为8.8×105Ω的大电阻，不计氖管和人体的电阻，此时通过人体的电流为 mA，这个电流的大小对人体是安全的．【答案】火；0.25【解析】解：（1）当测电笔的氖管发光，则说明接触的是火线；（2）通过人体的电流：I===2.5×10﹣4A=0.25mA．故答案为：火；0.25．【点评】本题考查了火线和零线的辨别以及欧姆定律的应用，是一道基础题目．【题文】物理兴趣小组的同学“探究电流通过导体产生的热量与哪些因素有关”的实验，如图所示，将电阻丝R1，R2装在透明、密闭的容器中，橡胶管将密闭容器和装有红色液体的U行玻璃管相连，容器内的电阻R1，R2均为5Ω，另有一个5Ω电阻在容器外部，与R2电阻并联，实验探究的是电流通过导体产生的热量与的关系，当通过R1的电流是2A时，10s内电流通过R1产生的热量是 J．【答案】电流；200【解析】解：两容器中的导体电阻相同，通电时间相同，导体产生热量不同是由于电流大小不同造成的；通过R1的电流I=2A，R1的阻值R1=5Ω，通电时间t=10s，10s内电流通过R1产生的热量：Q=I2Rt=（2A）2×5Ω×10s=200J．故答案为：电流；200．【点评】本实验应用了控制变量法，这种方法在物理实验中经常使用，注意总结物理方法及其应用．【题文】已知灯L1的额定电压为U0，额定功率为P1，灯L2的额定电压为2U0，额定功率为P2，已知P1＞P2，现将两灯串联接入某电源上，若保证一盏灯正常工作，而另一盏灯没超过其额定值，则此时通过灯L1的电流为 A，电源电压为 V．【答案】；【解析】解：由P=UI得：灯泡正常工作时的电流分别为I1=，I2=，已知P1＞P2，则I1＞I2，现将两灯串联接入某电源上，若保证一盏灯正常工作，而另一盏灯没超过其额定值，则正常工作的灯泡为灯L2，所以串联电路中的电流应为I=I2=；（2）由P=得：R1=，则由I=得灯L1两端的电压：U1实=IR1=×=；则根据串联电路的总电压等于各电阻两端的电压之和可知：电源电压U=U1实+U2额=+2U0=．故答案为：；．【点评】本题考查了串联电路的特点和并联电路的特点以及欧姆定律和电功率公式的应用，关键是知道对于额定电压和额定电流不同的两个电阻来说，串联时比较电流取小的，并联时比较电压取小的．【题文】在如图所示的电路中，电源电压为4.5V且保持不变，当同时闭合开关S1，S2时，通过电阻R1的电流为0.3A，当闭合开关S1，断开开关S2时，通过电阻R1的电流为0.1A，求：（1）电阻R1的阻值；（2）电阻R2的阻值．【答案】（1）电阻R1的阻值为15Ω；（2）电阻R2的阻值为30Ω．【解析】解：（1）当同时闭合开关S1，S2时，电路为R1的简单电路，电流表测电路中的电流，由I=可得，电阻R1的阻值：R1===15Ω；（2）闭合开关S1，断开开关S2时，两电阻串联，电流表测电路中的电流，则电路中的总电阻：R===45Ω，因串联电路中总电阻等于各分电阻之和，所以，电阻R2的阻值：R2=R﹣R1=45Ω﹣15Ω=30Ω．答：（1）电阻R1的阻值为15Ω；（2）电阻R2的阻值为30Ω．【点评】本题考查了串联电路的特点和欧姆定律的应用，是一道较为简单的应用题．【题文】小华家额定功率为2000W的电热淋浴器，装满30kg水后连续正常加热35min．水的温度由20℃升高到50℃．已知c水=4.2×103J/（kg•℃），求：（1）加热过程中水吸收的热量；（2）此过程电热淋浴器的热效率．【答案】（1）加热过程中水吸收的热量为3.78×106J；（2）此过程电热淋浴器的热效率为90%．【解析】解：（1）水吸收的热量：Q吸=cm（t﹣t0）=4.2×103J/（kg•℃）×30kg×（50℃﹣20℃）=3.78×106J；（2）消耗的电能：W=Pt=2000W×35×60s=4.2×106J，此过程电热淋浴器的热效率：η=×100%=×100%=90%．答：（1）加热过程中水吸收的热量为3.78×106J；（2）此过程电热淋浴器的热效率为90%．【点评】本题是一道电学与热学的综合计算题，考查了热量的计算、电功的计算、电热淋浴器的效率的计算，要注意区分哪些是有用能量（被水吸收的）、哪些是总能量（消耗的电能）．【题文】谭索同学做“测量小灯泡额定功率”的实验，电路图如图1所示，所用电源电压恒为6V，小灯泡的额定电压为2.5V，正常发光时的电阻约为10Ω，滑动变阻器的规格分别为“10Ω 1.5A”和“100Ω 2.0A”，请你完成下列内容．（1）连接电路的过程中开关应；实验前，调节滑动变阻器的滑片P位于端．（选填“a”或“b”）（2）为了保证实验的顺利进行，他选用的滑动变阻器规格应为．（3）实验中，正确连接电路，且操作正确，闭合开关后，发现电流表示数均为0.06A，但小灯泡不发光，电压表有较小偏转，那么接下来的最恰当的实验操作是（填写字母）A．移动滑动变阻器的滑片，继续实验B．检查电路是否短路，替换同一规格的小灯泡C．检查电路是否断路，替换同一规格的小灯泡（4）实验中，当滑动变阻器调到某一位置时，电流表和电压表的实数如图2、3所示，电流表的示数为 A，小灯泡的额定功率为 W．【答案】（1）断开；b；（2）“100Ω 2.0A”；（3）A；（4）0.3；0.75．【解析】解：（1）为保护电路，连接电路的过程中开关应断开，实验前调节滑动变阻器的滑片P位于最大阻值处的b端；（2）灯泡正常发光时的电压UL=2.5V，电阻约为RL=10Ω，因串联电路中各处的电流相等，所以，灯泡正常发光时电路中的电流：I===0.25A，则电路中的总电阻：R===24Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的电阻：R滑=R﹣RL=24Ω﹣10Ω=14Ω＞10Ω，所以，选用的滑动变阻器规格应为“100Ω 2.0A”；（3）电流表示数较小，说明电路不存在断路，电路电流太小；灯泡不亮的原因可能是灯泡断路或断路或流过灯泡的电流太小，发现电流表示数小，灯泡不亮，首先考虑是不是电流太小而造成的灯泡不亮，接下来的操作是，减小滑动变阻器接入电路的电阻阻值，即A的操作；（4）灯泡的额定电流约为0.25A，则电流表的量程为0～0.6A，分度值为0.02A，示数为0.3A，则灯泡的额定功率P额=U额I额=2.5V×0.3A=0.75W．故答案为：（1）断开；b；（2）“100Ω 2.0A”；（3）A；（4）0.3；0.75．【点评】本题考查了实验的注意事项和滑动变阻器规格的判断、实验的操作、电表的读数、电功率的计算，要注意灯泡正常发光时的电压和额定电压相等．【题文】沈仔细同学在探究“影响电磁铁磁性强弱的因素”的实验时，做了如下猜想：猜想一：电磁铁磁性强弱跟通过电磁铁的电流大小有关；猜想二：电磁铁磁性强弱跟电磁铁的线圈匝数有关；猜想三：电磁铁磁性强弱跟铁芯的大小有关．为验证自己的猜想是否正确，他选用的器材有：电源一个，开关一个，滑动变阻器一个，电流表一个块，曲别针一盒，大小不同的铁钉若干，长导线若干，请你帮他完成下列任务．（1）写出探究“猜想一”的实验方案（2）设计出探究“猜想二”的记录数据表格．【答案】（1）①将长导线绕在大铁钉上，制成电磁铁；将电磁铁、电流表、滑动变阻器、开关组成串联电路，接在电源上；②闭合开关，调节滑动变阻器，观察电磁铁吸引曲别针的数量，并记下电流表的示数；③继续调节滑动变阻器，增大电路中的电流，观察电磁铁吸引曲别针的数量，并记下电流表的示数；④采取同样的实验方法，多做几次；⑤分析电磁铁吸引曲别针的数量多少，可知电磁铁的磁性强弱，比较电流表的示数大小，得出结论．；（2）见表．【解析】解：（1）探究电磁铁磁性强弱跟通过电磁铁的电流大小关系时，运用控制变量法，要控制电磁铁的匝数不变，改变电流的大小．实验方案如下：①将长导线绕在大铁钉上，制成电磁铁；将电磁铁、电流表、滑动变阻器、开关组成串联电路，接在电源上；②闭合开l故答案为：（1）①将长导线绕在大铁钉上，制成电磁铁；将电磁铁、电流表、滑动变阻器、开关组成串联电路，接在电源上；②闭合开关，调节滑动变阻器，观察电磁铁吸引曲别针的数量，并记下电流表的示数；③继续调节滑动变阻器，增大电路中的电流，观察电磁铁吸引曲别针的数量，并记下电流表的示数；④采取同样的实验方法，多做几次；⑤分析电磁铁吸引曲别针的数量多少，可知电磁铁的磁性强弱，比较电流表的示数大小，得出结论．；（2）见上表．【点评】此题主要考查探究“影响电磁铁磁性强弱的因素”的实验，此题属于开放性题目，有一定的难度．【题文】沈明家有一款有高、低温两档的家用蒸汽电熨斗，图1为其原理示意图，R1、R2为电热丝，其额定电压均为220V．为了知道两档的功率值，他用自家的电能表进行测量，电能表铭牌如图2所示，当电路中只有这个电熨斗的高温档连续工作时，测得在3min内电能表的转盘转了300转，他又通过同样的方法测得低温档的电功率为800W，请你分析，计算回答下列问题：（1）根据图分析可知，当开关S1闭合，S2（选填“闭合”或“断开”）时，电熨斗处于低温档工作状态；（2）电熨斗高温档的电功率为多少瓦？（3）电熨斗在高温档状态下工作时，通过电热丝R2的电流是多少安？（结果保留小数点后两位）【答案】（1）断开；（2）电熨斗高温档的电功率为2000W；（3）电熨斗在高温档状态下工作时，通过电热丝R2的电流是5.45A．【解析】解：（1）由电路图知，当S1、S2都闭合时，两电热丝并联，电路电阻最小，电源电压U一定，由P=可知，此时电路功率最大，电熨斗处于高温挡，当S1闭合，S2断开时，只有电阻R1接入电路，电路电阻最大，电源电压U一定，由P=可知，此时电路功率最小，电熨斗处于低温挡；（2）因为电路中每消耗1kW•h的电能，电能表的转盘转了3000转；所以当电能表转盘转了300转时，消耗的电能为W==0.1kW•h=3.6×105J；t=3min=180s；高温档的电功率P高===2000W；（3）电熨斗在高温档状态下工作时，两电热丝并联，则电热丝R2的功率P2=P高﹣P低=2000W﹣800W=1200W ，由P=UI得：I2==≈5.45A．故答案为：（1）断开；（2）电熨斗高温档的电功率为2000W；（3）电熨斗在高温档状态下工作时，通过电热丝R2的电流是5.45A．【点评】本题考查功率的计算和电熨斗的工作原理、求电熨斗的电阻丝电阻，分析电路结构，知道什么状态下电熨斗处于高温挡、什么条件下处于低温档是本题的难点．【题文】物理课上，老师拿来一电热毯，铭牌上标有“220V XXW”的字样，其中额定功率值不清，估计在40W﹣60W之间，老师请同学们通过实验测出电热毯的额定功率值，老师准备的材料有：一个蓄电池（电压为6V），三个开关，导线若干，另外，老师还提供选择的以下器材．A．电流表（量程：0～0.6A，0～3A）．B．电压表V（量程：0～3V，0～15V档已损坏）．C．定值电阻R1（阻值：20Ω）．D．定值电阻R2（阻值：500Ω）．E．滑动变阻器RP1（阻值：0～50Ω）．F．滑动变阻器RP2（阻值：0～3000Ω）．请你帮助同学们设计一个实验方案，测出电热毯的额定功率值（电路不可重组，不计温度对电阻的影响），要求：（1）为测出电热毯的额定功率，除了选择蓄电池、开关及导线外，还应选择的实验器材有（填写器材前面的字母序号）（2）请在虚线框内画出你所设计的实验电路图．（3）根据你所设计的电路，写出主要实验步骤和需测量的物理量．（4）写出额定功率P的数学表达式．（用已知量和测量量表示）【答案】（1）B、D、F；（2）实验电路图如图所示；（3）实验步骤：①按照电路图连接好实物图，调节滑动变阻器的滑片使其接入电路中的电阻最大时，闭合开关S、S1，断开S2，调节滑片适当的位置，读出并记录电压表的示数U1；②保持滑动变阻器的滑片不动，断开开关S1，闭合开关S2，读出并记录电压表的示数U2；（4）电热毯的额定功率的表达式：P=．【解析】解：（1）由铭牌上标有“220V，XXW”的字样，其中额定功率值不清，在40W～60W之间，根据R=可计算出电热毯的电阻在1210Ω左右，把电热丝接在6V的电源上，电路中的最大电流I===0.005A＜0.02A，因此无法用伏安法测电阻，为了准确测量被测电阻的阻值，根据串联电路的分压关系可知：滑动变阻器、定值电阻与电热毯的电阻相差不能太大，则利用与被测电阻接近的R2与被测电阻串联，电压表分别测量已知电阻和电热毯两端的电压，已知电阻两端电压，根据电压表示数和定值电阻的阻值即可求出电路中电流，再利用串联电路的特点和R=即可求出被测电阻，故选择的器材有：B．电压表（量程：0～3V，0～15V档已损坏），D．定值电阻R2（阻值：500Ω），由于电压表0～15V档已损坏，故应串联一个F．滑动变阻器RP2（阻值：0～3000Ω）；（2）设计电路：将滑动变阻器、定值电阻和电热毯串联，根据开关的闭合和断开用电压表分别测量电热毯和电热毯与定值电阻的电压U1和U2，如图：（3）实验步骤：①按照电路图连接好实物图，调节滑动变阻器的滑片使其接入电路中的电阻最大时，闭合开关S、S1，断开S2，调节滑片适当的位置，读出并记录电压表的示数U1；②保持滑动变阻器的滑片不动，断开开关S1，闭合开关S2，读出并记录电压表的示数U2；（4）因串联电路中总电压等于各分电压之和，所以，R2两端的电压：UR2=U2﹣U1，因串联电路中各处的电流相等，所以，由I=可得：=，即=，解得：Rx=，则电热毯的额定功率：P===．答：（1）B、D、F；（2）实验电路图如上图所示；（3）实验步骤：①按照电路图连接好实物图，调节滑动变阻器的滑片使其接入电路中的电阻最大时，闭合开关S、S1，断开S2，调节滑片适当的位置，读出并记录电压表的示数U1；②保持滑动变阻器的滑片不动，断开开关S1，闭合开关S2，读出并记录电压表的示数U2；（4）电热毯的额定功率的表达式：P=．【点评】本题考查测量电阻的原理和方法，根据欧姆定律可估测电阻值和电路中电流、电压，据此选择器材，知道测量电阻的步骤和熟练的应用串联电路的特点、电功率公式、欧姆定律．。

2023-2024学年天津市物理九年级第一学期期末考试试题注意事项:1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。

2．答题时请按要求用笔。

3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。

4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。

5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、选择题1．为监测教室环境中PM2.5 的浓度，创客社团的四位同学分别设计了如图所示的电路图，其中电源两端电压保持不变，R1是定值电阻，R2是气敏电阻（阻值随PM2.5 浓度增大而减小）．现要求PM2.5 浓度越大，电表的示数就越大，则符合要求的电路图是A．B．C．D．2．爱玩的小弟在客厅地板上水平推箱子，但没有推动。

下列说法正确的是A．重力对箱子没有做功B．小弟对箱子的推力小于地板对箱子的阻力C．小弟对箱子做了功D．箱子所受的重力与箱子对地面的压力是一对平衡力3．如图所示的电路中，电源电压保持不变。

闭合开关S，灯L正常发光，一段时问后，电压表V1的示数突然变为0，下列关于灯L的判断正确的是（　）A．可能变得较暗B．可能变得更亮C．一定熄灭D．一定断路4．下列说法中正确的是（ ）A．电源是把其他形式的能转化为电能的装置B．两灯串联时，亮度大的灯泡中的电流一定大些C．用手电筒时，电流方向是由电池的负极经灯泡流向正极D．用导线把开关、电灯等用电器连接起来就组成了一个完整的电路5．如图所示的各种做法中，符合安全用电原则的是A．用铜棒挑开通电的裸导线B．用湿布擦拭电灯C．在高压线附近放风筝D．保持电器外壳良好接地6．小明对小强设计的家庭电路（图所示）进行分析并检测，其中错误的是（ ）A．电灯和两孔插座是并联的B．三孔插座的零线和地线连接对调了C．测电笔插入两孔插座的左孔，氖管不会发光D．开关断开，测电笔接触M点，氖管不会发光7．将用丝绸摩擦过的玻璃棒靠近泡沫小球，出现如图所示的情形，若改用毛皮摩擦过的橡胶棒靠近这个泡沫球，下列推断正确的是（）A．若相互吸引，则泡沫球带正电B．若相互吸引，则泡沫球不带电C．若相互排斥，则泡沫球带正电D．若相互排斥，则泡沫球不带电8．如图所示，滑轮组在10 s 内将重为100 N 的物体匀速提升3 m已知动滑轮重25 N，不计绳重和摩擦，则（）A．绳子自由端移动的距离是9 mB．利用滑轮组所做的有用功是150 JC．滑轮组的机械效率是80 %D．拉力的功率是30 W9．如图所示为某光敏电阻的控制电路示意图，电源两端电压保持不变，R2为定值电阻，R1为光敏电阻，其阻值随空气透光程度的减弱而增大。

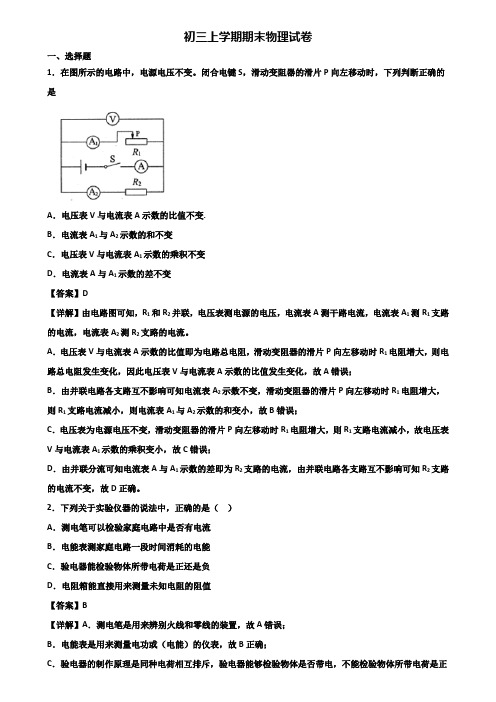

初三上学期期末物理试卷一、选择题1．在图所示的电路中，电源电压不变。

闭合电键S，滑动变阻器的滑片P向左移动时，下列判断正确的是A．电压表V与电流表A示数的比值不变.B．电流表A1与A2示数的和不变C．电压表V与电流表A1示数的乘积不变D．电流表A与A1示数的差不变【答案】D【详解】由电路图可知，R1和R2并联，电压表测电源的电压，电流表A测干路电流，电流表A1测R1支路的电流，电流表A2测R2支路的电流。

A．电压表V与电流表A示数的比值即为电路总电阻，滑动变阻器的滑片P向左移动时R1电阻增大，则电路总电阻发生变化，因此电压表V与电流表A示数的比值发生变化，故A错误；B．由并联电路各支路互不影响可知电流表A2示数不变，滑动变阻器的滑片P向左移动时R1电阻增大，则R1支路电流减小，则电流表A1与A2示数的和变小，故B错误；C．电压表为电源电压不变，滑动变阻器的滑片P向左移动时R1电阻增大，则R1支路电流减小，故电压表V与电流表A1示数的乘积变小，故C错误；D．由并联分流可知电流表A与A1示数的差即为R2支路的电流，由并联电路各支路互不影响可知R2支路的电流不变，故D正确。

2．下列关于实验仪器的说法中，正确的是（）A．测电笔可以检验家庭电路中是否有电流B．电能表测家庭电路一段时间消耗的电能C．验电器能检验物体所带电荷是正还是负D．电阻箱能直接用来测量未知电阻的阻值【答案】B【详解】A．测电笔是用来辨别火线和零线的装置，故A错误；B．电能表是用来测量电功或（电能）的仪表，故B正确；C．验电器的制作原理是同种电荷相互排斥，验电器能够检验物体是否带电，不能检验物体所带电荷是正还是负，故C错误；D．电阻箱是变阻器的一种不能直接测量未知电阻的阻值，故D错误。

3．如图所示把标有“220V 60W”和“220V 100W”字样的两盏灯串联接入220伏特电路两端，结果两盏灯都变暗了，这是因为（）A．灯泡的电阻变大了B．每盏灯泡的实际功率都小于各自的额定功率C．灯泡的额定电功率变小了D．灯泡的额定电压变小了【答案】B【详解】因为额定电压是指用电器正常工作时的电压，额定功率是指用电器在额定电压下的功率，所以两盏灯串联接入220伏特的电路两端时，灯泡的额定电压和额定功率不变；又串联电路中，总电阻大于任何一个分电阻，所以根据欧姆定律可知，两盏灯串联接入220伏特的电路两端时，电路中的电流小于两灯泡的额定电流，则两灯泡的实际功率均小于额定功率；因为灯泡的亮暗取决于实际功率的大小，所以两盏灯都变暗了。

天津市五区县2019~2019学年度第一学期期末考试九年级物理试卷一：单项选择题（2*10=20分）1下列物理量中，以库仑作单位的是（）A：电流 B：电压 C：电荷 D：电阻2如图是内燃机的某个冲程，在此冲程中的能量转化情况是（）A：化学能转化为内能 B：机械能转化为内能C：内能转化为机械能 D：内能转化为化学能3如图，在练习使用电流表的实验中，某同学发现电流表（0～3A）的指针如图所示，电流表的正确读数是（）A：0.25A B：0.3AC：1.25A D：1.5A4在如图所示的测量电路中，电压表V1的示数为2.3V，V的示数为3.8V，则V2的示数应为（）A：1.5V B：2.3V C：3.8V D：6.1V5洗衣机、电冰箱这些家用电器使用三线插头的目的是（）A：插头的造型美观 B：节约用电 C：插入插座更稳固 D：防止触电6小明通过实验研究电阻的大小及哪些因素有关，他找到四根金属线如图所示，图中甲为锰铜线，乙、丙、丁为镍铬合金线，S表示横截面积．在研究电阻的大小及导体横截面积的关系时，他选择了其中两根金属导线分别进行实验比较，他应选择（）A：甲和乙 B：甲和丁 C：乙和丙 D：乙和丁7下列图象中，能正确表示定值电阻上的电流及两端电压关系的是（）A： B： C： D：8下列用电器中，正常工作一小时耗电接近1kW•h的是（）A：空调 B：台灯 C：电视机 D：计算机9在如图所示的实验装置中，当开关闭合时，能观察到导体棒ab沿金属导轨运动．利用这一现象所揭示的原理，可制成的设备是（）A：电热器 B：发电机 C：电动机 D：电磁继电器10某同学做测定小灯泡电阻的实验，其设计的电路如图所示．实验电路连接完毕，合上开关时，发现灯泡较暗，两表的示数均较小，移动滑动变阻器滑片，现象不变．则电路出现故障的原因可能是（）A：滑动变阻器处发生断路B：滑动变阻器处发生短路C：滑动变阻器同时接了上面两个接线柱D：滑动变阻器同时接了下面两个接线柱二：不定项选择题（3*4=12分）1下列现象及所对应的物理知识，正确的是（）A：磁铁能吸引大头针--分子间存在引力B：冬天用热水袋取暖--热传递改变物体内能C：灰尘在空中飞舞--分子在永不停息的运动D：海边昼夜温差变化比沙漠中小--水的比热容较大2如图所示各图中的旧电池组两端电压为2.5V，小灯泡的额定电压为2.5V，则利用图中所示的电路或器材（包括导线），能够完成相应实验的是（）A：连接图示电路使灯泡正常发光 B：连接图示电路使灯泡正常发光C：用两个开关分别控制灯独立正常发光 D：通过连导线使两个灯泡同时正常发光3如图所示是说明巨磁电阻（GMR）原理的示意图．实验发现，当闭合S1、S2后，使滑片P向左滑动过程中，指示灯明显变亮．则下列说法正确的是（）A：滑片P向左滑动过程中电磁铁的磁性增强B：滑片P向左滑动过程中电磁铁的磁性减弱C：巨磁电阻的阻值随磁场的增强而明显减小D：巨磁电阻的阻值随磁场的增强而明显增大4如图所示是某电器内部的电路结构图，R1、R2为阻值相同的电热丝，不同的连接方式其发热功率不同．下列说法正确的是（）A：甲的发热功率及丙的相等B：丁的发热功率是丙的2倍C：丙的发热功率是乙的2倍D：丁的发热功率是乙的2倍三：填空题（4*7=28分）1如图所示为课本上的两个实验示意图．甲图演示的是现象，图乙中用带电体接触验电器的金属球后，金属箔会张开一定角度，是由于．2家庭电路中的电冰箱、电视机、电灯等用电器的连接方式是联；如图所示情景中，会发生触电事故的是（选填“甲”或“乙”）．3一段导体两端电压为10V，导体中的电流是2A，则此导体本身的电阻为Ω；如果电压降为0V，导体的电阻等于Ω（不考虑温度的影响）．4电流通过电热器时，电能转化为能．某导体的电阻是2Ω，通过电100s，通过的电流为2A，则产生的热量为 J．5一个“220V 800W”的电炉，正常工作时电阻丝的电阻为Ω；假如电路中的电压降低到110V，电阻丝的电阻不变，这时电炉实际的电功率为W．6在只有冰箱压缩机工作的情况下，家里标有“2000r/kW•h”的电能表转盘在6min内转过20转，在这6min内冰箱消耗电能kW•h，冰箱压缩机的电功率为 W．7在小磁针上方放一条直导线，当导线中通过电流时，磁针发生了偏转，此实验证实了电流的周围存在．如图所示是一种水位自动报警器的原理图，当水位到达金属块A时，控制电路接通，灯发光（选填“L1”或“L2”）四：解答题（共40分）1（5分）（1）观察如图1所示的手电筒结构图，画出手电筒的电路图．（2）请根据如图2所示通电螺线管附近静止的小磁针指向，在图中括号内标出电源的正负极．2（5分）据统计：有许多重大火灾都是因输电线老化，绝缘性能降低出现短路所造成的，教训十分深刻．请你用所学物理知识分析因电线短路而产生火灾的原因．3（6分）用燃气灶烧水时，把质量为2kg、初温为20℃的水加热到70℃，共燃烧了0.03m3煤气（假设煤气完全燃烧）．已知煤气的热值约为4×107J/m3，水的比热容为4.2×103J/（kg•℃）．求：（1）在此过程中，水吸收的热量；（2）燃气灶烧水的效率．4（6分）某实验小组的同学用如图所示的器材测量小灯泡电功率，其中电器电压为4.5V，小灯泡额定电压为2.5V，电阻约为10Ω．（1）请用笔画线代替导线，完成电路的连接（要求合理选用电表的量程）．（2）在这个实验中，实验小组将测量小灯泡两端的电压等于额定电压，低于额定电压及约为额定电压1.2倍三种情况下的电功率，请在下面画出所设计的实验数据记录表格．5（6分）如图所示是家庭用电热饮水机的电路原理图，有加热和保温两种工作状态．饮水机的铭牌数据如下．求：（1）正常加热时通过饮水机的电流；（2）正常加热时电阻R2的阻值；（3）处于保温状态时，饮水机工作10min消耗的电能．水箱容量额定电压加热功率保温功率2L220V440W40W阻值的定值电阻R0一个，电压不变但电压值未知的电源一个、电流表一只、开关两个、导线若干．请你利用这些器材按下述要求完成实验．（1）画出你所设计的电路图；（2）写出主要实验步骤和需测量的物理量；（3）写出待测电阻R1的数学表达式（用已知量和测量量表示）7（6分）如图甲是某同学设计的一个能够测定油箱内油面高度的装置，所用电源电压为24V，R0为保护电阻，油量表是由量程为0-0.6A的电流表改装而成的，滑动变阻器R的变大值为60Ω，金属杠杆的右端是滑动变阻器的滑片，当油箱内油面高度在最高或最低位置时，滑动变阻器的滑片恰好能分别滑至两端点处，且当油面高度最高时，路中的电流为0.6A．（1）求保护电阻R0的阻值应取为多大？（2）当油箱中的汽油用完时，电路中的电流为多少？（3）若用电压表代替电流表做油量表，且保证当油箱中的油用完时，油量表（电压表）的示数为零，请你在图乙的基础上，继续完成电路的设计．天津市五区县2019～2019学年度第一学期期末考试九年级物理试卷参考答案及评分意见一、单项选择题（本大题共10小题，每小题2分，共20分。

天津市部分区2024届物理九上期末检测试题注意事项:1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。

2．答题时请按要求用笔。

3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。

4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。

5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、单选题1．根据欧姆定律，下列说法中正确的是（）A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越大，这段导体的电阻就越大C．通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比D．导体两端的电压为零时，电阻值也为零2．有两盏灯，甲灯上标有“36V 60W”的字样，乙灯上标有“220V60W"的字样，当它们均正常发光时A．甲灯比乙灯更亮B．乙灯比甲灯更亮C．两盏灯一样亮D．无法确定哪盏灯更亮3．如图所示电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路是A．B． C．D．4．为了纪念欧姆的杰出贡献，人们将他的名字作为一个物理量的单位，这个物理量是A．功B．电阻C．电流D．功率5．下列说法符合安全用电要求的是（）A．开关接在零线上B．家用电器的金属外壳接地C．用手将接触电人拉开D．用湿抹布擦工作中的用电器6．关于家庭电路和安全用电的说法中正确的是A．电路中出现“跳闸”现象，一定是过载引起的B．洗衣机的外壳可以不用接地C．发现有人触电后，应立即用手把触电人拉离电源D．高压触电的两种情形包括电弧触电和跨步电压触电7．下列说法不正确的是A．电功率是表示电流做功快慢的物理量B．电流做功的过程就是电能转化成其他形式的能的过程C．千瓦、瓦都是电功率的单位D．消耗电能多的用电器电功率越大8．物理兴趣小组利用所学物理知识研究蔬菜保鲜问题（主要是防止水分的蒸发）问题，下列四项措施中正确的是（）A．将蔬菜放在紫外线下照射B．将蔬菜放在阳光下晒几天C．用保鲜膜将蔬菜包好放入冰箱冷藏室D．将蔬菜直接放入冰箱冷冻室里二、多选题9．小明根据下表所提供的数据得出了四个结论，其中正确的是（）几种物质的比热容[J/（kg•℃）]水 4.2×103水银0.14×103酒精 2.4×103沙石0.92×103煤油 2.1×103铝0.88×103冰 2.1×103铜0.39×103A．不同物质的比热容一般不同B．物质的比热容与物质的状态无关C．水和酒精吸收相同的热量后，酒精上升的温度比水高D．质量为1kg的水温度降低1℃时放出的热量是4.2×103J10．利用如图所示的实验电路，能完成的实验是A．测量小灯泡的电功率B．探究小灯泡亮暗程度与电压的关系C．探究通过小灯泡的电流与其两端电压成正比D．测量小灯泡在不同电压下的电阻值三、填空题11．如图甲所示，木块放在水平面上，用弹簧测力计沿水平方向拉木块使其做直线运动．两次拉动木块得到的s—t图像分别是图乙中的图线①、②．两次对应的弹簧测力计示数分别为F1、F2，两次拉力的功率分别是P1、P2，则F1______F2，P1______P2.（均填“＞”、“＝”或“＜”）12．图中电阻箱的示数为_____Ω。

天津市宝坻、宁河、蓟州、静海、武清五区九年级物理上学期期末考试试题天津市部分区2016～2017学年度第一学期期末考试九年级物理试卷参考答案及评分意见一、单项选择题（本大题共10小题，每小题3分，共30分。

选对的得3分，选错或不选的得0分）题号 1 2 3 4 5 6 7 8 9 10答案 D C B D A C D A C B二、多项选择题（本大题共3小题，每小题3分，共9分。
