厂用干式变压器技术规范书项目名称：需方：设计单位:年月日一. 总则1.1 本设备的技术规范书适用于建设项目干式变压器及变压器功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应提供符合本规范书和工业标准的优质产品。
1.3 如果投标方没有以书面形式对本规范书的条文提出异议，则意味着投标方提供的设备完全符合本规范书的要求。
本设备技术规范书所使用的标准，如遇与卖主所执行的标准不一致时，按较高标准执行。
1.4 本设备技术规范书经招、投双方确认后，成为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5 本设备技术规范书未尽事宜，由买卖双方协商确定。
二.气象条件安装地点：海拔≤1000米，其他见供货材料表。
安装场所：户内三．招标供货范围数量和型号见各项目材料表本招标项目中所含货物包括以下设备和附件：● 干式变压器本体(线圈为铜箔绕制)● 带导轨或小车的底座● 罩壳● 强迫空气冷却机● 感温元件、温控设备●温度显示保护装置技术参数若有需另行定购的货品，请卖方在投标文件中明确列出。
卖方应确保供货完整，保证设备安装质量、运行要求为原则。
招标书技术要求中涉及的设备也作为本范围的补充。
若在安装、调试、运行中发现缺项，由卖方负责并承担相关责任。
四．投标要求1．投标说明本设备采用邀请招标的方式，邀请国内合格的有信誉的投标制造厂提供设备，并对所提供设备的加工质量、技术性能指标、设备的完整性、交货期、设备的安装调试指导负责，负责干式变压器及其相关附件的设计、制造。
对提供的设备、部件的安装、调试、培训及售后服务全程负责。
所供设备应按照产业的发展和采用优质工程惯例及标准进行设计、制造并且符合国家有关规范、规定的要求。
投标书附件应至少包含以下内容:1.1. 产品组成系统说明,主要技术数据和性能的详细描述及产品样本；1.2. 主要部件（含外购件）型号和技术参数;1.3. 产品制造、安装、验收标准；1.4. 详细的交货清单及单价；1.5. 特殊工具、设备运行一年的备件清单；1.6. 产品的技术服务和售后服务的内容及措施；1.7.近年来的产品使用业绩和相关资质证明材料；1.8. 变压器的包装运输；2.... 投标报价要求按前述供货范围对所含设备分项报价，并填写下表设备分项报价表价格单位：万元注：设备单价：项8=项1＋项2＋项3＋项4＋项5＋项6＋项73.投标方技术规格44.1 上列表中所列的各项内容并不能包括干式变压器的所有部件，投标厂家可根据具体情况予以填补,但必须保证设备的使用性能，并且具有自动保护功能。
干式变压器技术规范书1 总则1.1本技术规范提出的有关条款为最低限度要求，未对所有的细节作详细规定。
乙方提供的设备应符合有关工业技术标准和规范以及本技术规范要求的优质设备。
1.2经甲、乙双方签订的技术协议作为商务合同的一个附件，并与合同具有同等效力。
2 供货范围:具体参数如下：变比：10±2x2.5%/0.4kV连接组别：D,yn11阻抗电压：630kVA及以下：4%；800～1000kVA：6%乙方应同时提供干变温控设备、温度数字显示装置、冷却风机装置、外壳（IP20）等相应附件。
3 使用条件3.1海拔≦1000m3.2环境温度最高气温＋40℃最低气温－25℃3.3相对湿度月平均相对湿度不大于90%日平均相对湿度不大于95%3.4地震烈度8度4 设备规范4.1.主要技术参数4.1.1相数：三相4.1.2频率：50Hz4.1.3一次额定电压：10Kv4.1.4一次最高工作电压：12kV4.1.5冷却方式：AF4.1.6最高温升：125K4.1.7温度极限：180℃4.1.8绝缘等级：H级4.1.9绝缘水平工频耐压（有效值）：高压线圈35kV（1min）、低压线圈3kV（1min）冲击耐压（峰值）：高压线圈75kV4.1.10噪音：315～630kVA小于46dB、800kVA及以上小于52dB4.1.11损耗：满足国标规定要求4.2技术要求4.2.1制造标准：GB1094-1996 GB450-86 GB/T17200-1998GB/T10228-1997 IEC73-85 IEC726-824.2.2局部放电量：不大于5PC。
4.2.3短路动、热稳定满足GB6450要求。
4.2.4进出线方式：高压侧为电缆底部进线，并附有电缆夹持件，底部应留有穿线板，此板现场根据电缆外径开孔；低压侧为插接式母线上出。
4.2.5变压器一次和二次引线的接线端子，应符合GB5273的规定。
4.2.6变压器有温度显示器及温近期系统（测温元件埋设在低压线圈内）且三相线圈巡回轮流检测。
干式变压器技术规范书三篇篇一：干式变压器技术规范书1标准干式变压器遵循的主要现行标准IEC76-1,76-2,75-3,76-4,76-5《电力变压器》IEC726《干式变压器》IEC551《变压器和电抗器噪音测量》GB1094-1996《电力变压器》GB6450-1986《干式变压器》GB10228-20XX《三相干式变压器技术条件》GB311.1《高压输变电设备的绝缘配合》GB311.2《绝缘配合第2部分:高压输变电设备的绝缘配合使用导则》GB311.6《高电压测量标准空气间隙》GB5582《高压电力设备外绝缘污秽等级》GB16927《高电压试验技术》GB/T10088-20XX《6kV~500kV级电力变压器声级》GB4208-20XX《外壳防护等级》GB191《包装贮运标志》2设备技术要求2.1干式变压器主要技术参数2.1.1额定容量(绕组最高温升100K时)、电压比、接线组别、短路阻抗和低压绕组接地方式见下表：表5.1.1序号变压器名称额定容量（kVA）电压比（kV）接线组别短路阻抗1 变压器400 6.3±2×2.5%/0.4 D,yn11 6%2.1.2额定频率50Hz2.1.3相数三相2.1.4冷却方式AN/AF(100%/150%)2.1.5绝缘水平2.1.5.1高压绕组a.最高电压7.2kVb.额定雷电冲击耐压（峰值）60kVc.额定短时工频耐压1min（有效值）25kV5.1.5.2低压绕组a.额定雷电冲击耐压（峰值）10kVb.额定短时工频耐压1min（有效值）3kV2.1.6泄漏比距(最高工作电压下)：≥2.5cm/kV2.1.7绝缘等级：H级考核（最高温升125Ｋ，温度极限180℃），F级运行（最高温升100Ｋ，温度极限155℃）2.1.8当变压器投入风扇运行即冷却方式为AF时，变压器能在150%额定容量下长期连续运行。
2.1.9变压器为无载调压开关。

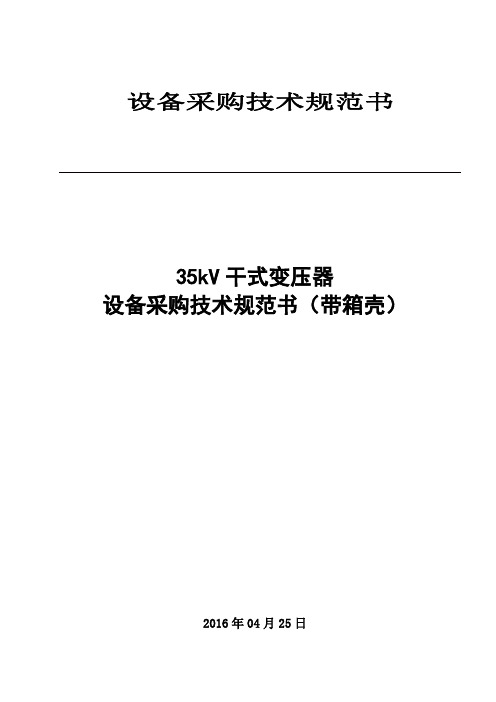

35kV干式变压器设备采购技术规范书（带箱壳）2016年04月25日目次1 总则 (1)2 工作范围 (1)2.1 供货范围 (1)2.2 服务界限 (1)2.3 技术文件 (1)3. 技术要求 (2)3.1 标准 (2)3.2 环境条件 (2)3.3 基本设计要求 (2)3.4 基本设计要求 (2)3.5 技术性能要求 (3)3.6 结构要求 (3)3.7 控制箱 (3)3.8箱式外壳（单独报价） (4)4. 质量保证 (4)5. 试验 (4)5.1 型式试验 (4)5.2出厂试验(例行试验) (4)5.3 试验说明 (5)6. 包装、运输和储存 (5)7. 卖方应填写的变压器规格表 (5)附表A投标差异表（格式） (6)附表B 变压器供货规范和数量 (7)I35kV干式有载变压器设备采购技术规范书1 总则1.1本技术规范书适用于35kV干式双绕组升压变压器, 它提出了变压器本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术规范书提出的是最低限度的技术要求。
凡本技术规范书中未规定，但在相关设备的国家标准或IEC标准中有规定的规范条文，卖方应按相应标准的条文进行设备设计、制造、试验和安装。
对国家有关安全、环保等强制性标准，必须满足其要求（如压力容器、高电压设备等）。
1.3 如果卖方没有以书面形式对本技术规范书的条文提出异议, 则买方认为卖方提供的设备完全符合本技术规范书的要求。
如有异议, 不管是多么微小, 都应在报价书中以“投标差异表”为标题的专门章节中加以详细描述。
1.4 本技术规范书所建议使用的标准如与卖方所执行的标准不一致，卖方应按较高标准的条文执行或按双方商定的标准执行。
1.5 本技术规范书经买、卖双方确认后作为订货合同的技术附件, 与合同正文具有同等的法律效力。
1.6 本技术规范书未尽事宜, 由买、卖双方协商确定。
2 工作范围2.1 供货范围本技术规范书要采购的变压器供货规范和数量见附表1。

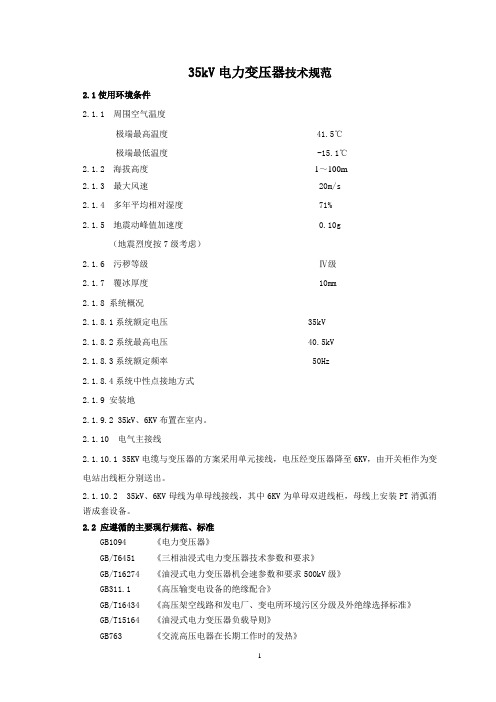

35kV电力变压器技术规范2.1使用环境条件2.1.1 周围空气温度极端最高温度 41.5℃极端最低温度 -15.1℃2.1.2 海拔高度1～100m2.1.3 最大风速 20m/s2.1.4 多年平均相对湿度 71%2.1.5 地震动峰值加速度 0.10g（地震烈度按7级考虑）2.1.6 污秽等级Ⅳ级2.1.7 覆冰厚度 10mm2.1.8 系统概况2.1.8.1系统额定电压 35kV2.1.8.2系统最高电压 40.5kV2.1.8.3系统额定频率 50Hz2.1.8.4系统中性点接地方式2.1.9 安装地2.1.9.2 35kV、6KV布置在室内。
2.1.10 电气主接线2.1.10.1 35KV电缆与变压器的方案采用单元接线，电压经变压器降至6KV，由开关柜作为变电站出线柜分别送出。
2.1.10.2 35kV、6KV母线为单母线接线，其中6KV为单母双进线柜，母线上安装PT消弧消谐成套设备。
2.2 应遵循的主要现行规范、标准GB1094 《电力变压器》GB/T6451 《三相油浸式电力变压器技术参数和要求》GB/T16274 《油浸式电力变压器机会速参数和要求500kV级》GB311.1 《高压输变电设备的绝缘配合》GB/T16434 《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》GB/T15164 《油浸式电力变压器负载导则》GB763 《交流高压电器在长期工作时的发热》GB2900 《电工名词术语》GB5273 《变压器、高压电器和套管的接线端子》GB2536 《变压器油》GB7328 《变压器和电抗器的声级测定》GB7449 《电力变压器和电抗器的雷电冲击和操作冲击试验导则》GB156 《标准电压》GB191 《包装贮运标志》GB50229 《火力发电厂与变电所设计防火规范》GB5027 《电力设备典型消防规程》GB4109 《交流电压高于1000V的套管通用技术条件》GB10237 《电力变压器绝缘水平和绝缘试验外绝缘的空气间隙》GB 1208 《电流互感器》GB 16847 《保护用电流互感器暂态特性技术要求》DL/T 725 《电力用电流互感器订货技术条件》GB/T5582 《高电压电力设备外绝缘污秽等级》GB50150 《电气装置安装工程电气设备交接试验标准》JB/T5356 《电流互感器试验导则》GB／T 1804 《一般公差未注公差的线性和角度尺寸的公差》GB 4208 《外壳的防护等级(IP代码)》GB/T 11022 《高压开关设备和控制设备标准的共用技术条件》GB1985 《交流高压隔离开关和接地开关》GB/T5582 《高压电力设备外绝缘污秽等级》GB 4585.2 《交流系统用高压绝缘子人工污秽试验方法固体层法》GB/T 13540 《高压开关设备抗地震性能试验》DL/T 593 《高压开关设备的共用订货技术条件》GB8287.1 《高压支柱瓷绝缘子第一部分：技术条件》GB/T8287.2 《高压支柱瓷绝缘子第二部分：尺寸与特性》GB11604 《高压电器设备无线电干扰测试方法》DL/T486 《交流高压隔离开关和接地开关订货技术条件》GB 7354 《局部放电测量》GB 11032 《交流无间隙金属氧化物避雷器》JB/Z336 《避雷器用橡胶密封件及材料规范》GB772 《高压电瓷元件技术条件》DL/T620 《交流电气装置的过电压保护和绝缘配合》《防止电力生产重大事故的二十五项重点要求》（以上标准均执行最新版本）。
干式变压器技术规范书A、项目概况本技术规范适用于安徽美芝精密制造有限公司干式变压器采购项目，包括变压器本体、风机、温控和外壳的设计、结构、性能、安装和试验等方面的技术要求。
有关项目基本信息如下：投标方应严格根据我方提出技术参数、标准、要求加工制造。
保证提供的设备是全新的、先进的、可靠的、完整的且组合布置合理的，所提供设备必须具有同类项目运行业绩并被证明是成熟产品。
下述要采购的设备应是全新、成熟的、安全可靠、技术先进的、完整的，其装配是合理的变压器设备，投标方应具有制造相同类型、相同容量成功的实践经验，满足本技术规范书的要求。
本技术规范书将作为变压器设备采购合同的技术附件，与采购合同具有同等的法律效力。
B、工作范围、供货范围B-1、工作范围➢投标方负责变压器的设计制造、成套供应、将货物交付到指定现场，提供技术服务与支持，提供售后服务。
➢技术服务包括：设计配合、设计联络与协调，配合业主完成设备监造，工厂验收和工地验收，现场安装指导工作，人员培训，完成试运行的调整试验、配合完成电站的72+24小时考核，如需要配合业主完成性能考核试验。
➢提供合格的、满足要求的技术资料。
B-2、供货要求➢投标方提供的设备应按国家现行标准及规范的要求、参照行业惯例、采用先进技术进行设计和制造，在允许的各种工况下长期、安全和稳定运行并实现其功能，设备部件的加工采用先进技术，并满足安装、运行和维护的要求。
所采用的材料满足技术和标准规范要求，并且是全新的、高质量的，以使维修降低到最低限度。
➢凡属变压器所必须配置的设备和装置，即使本规范书未提及的，投标方都必须提供。
B-3、供货范围（1）一般要求➢供方提供所有安装和检修所需专用工具和消耗材料等，并提供详细供货清单。
➢提供运行所需备品备件，并在投标文件中给出具体清单。
（2）采购清单（3）主要材料、零部件、配套件清单C、技术要求C-1、设计条件➢气象条件年最低气温—20℃年最高气温 40℃年平均气温 15.3℃年主导风向 NE级SE风年平均风速 1.5m/s最大风向 E年平均降雨量 845.6mm基本风压 250Pa雪压 300Pa抗震设防烈度7度C-2、标准及规范（但不限于此）所有设备及其备品备件，除本规范书中规定的技术参数外，其余均遵循最新版本的国家标准（GB）、电力行业标准（DL）和国际单位制（SI）GB1094.1-1996 电力变压器第1部分总则GB1094.2-1996 电力变压器第2部分温升GB1094.3-2003 电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙GB1094.5-2003 电力变压器第5部分承受短路能力GB1094.11-2007 电力变压器第11部分干式变压器GB311.1-1997 高压输变电设备的绝缘配合GB7449-1987 电力变压器和电抗器的雷电冲击和操作冲击试验导则GB50150-1991 电气装置安装工程电气设备交接试验标准GB/T16927.1-1997 高电压试验技术第一部分：一般试验要求GB/T16927.2-1997 高电压试验技术第二部分：测量系统GB/T10228-2008 三相干式电力变压器技术参数和要求GB/T3837-1996 变压器类产品型号编制方法GB/T17211-1998 干式电力变压器负载导则GB4208-1993 外壳防护等级C-3、技术要求➢附变压器保护外壳，材料为优质铝合金型、板材，防护等级为IP20，外壳高度与低压屏同高（低压屏订货后给出屏体高度）。
35kV电力变压器技术规范2.1使用环境条件2.1.1 周围空气温度极端最高温度 41.5℃极端最低温度 -15.1℃2.1.2 海拔高度1～100m2.1.3 最大风速 20m/s2.1.4 多年平均相对湿度 71%2.1.5 地震动峰值加速度 0.10g（地震烈度按7级考虑）2.1.6 污秽等级Ⅳ级2.1.7 覆冰厚度 10mm2.1.8 系统概况2.1.8.1系统额定电压 35kV2.1.8.2系统最高电压 40.5kV2.1.8.3系统额定频率 50Hz2.1.8.4系统中性点接地方式2.1.9 安装地2.1.9.2 35kV、6KV布置在室内。
2.1.10 电气主接线2.1.10.1 35KV电缆与变压器的方案采用单元接线，电压经变压器降至6KV，由开关柜作为变电站出线柜分别送出。
2.1.10.2 35kV、6KV母线为单母线接线，其中6KV为单母双进线柜，母线上安装PT消弧消谐成套设备。
2.2 应遵循的主要现行规范、标准GB1094 《电力变压器》GB/T6451 《三相油浸式电力变压器技术参数和要求》GB/T16274 《油浸式电力变压器机会速参数和要求500kV级》GB311.1 《高压输变电设备的绝缘配合》GB/T16434 《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》GB/T15164 《油浸式电力变压器负载导则》GB763 《交流高压电器在长期工作时的发热》GB2900 《电工名词术语》GB5273 《变压器、高压电器和套管的接线端子》GB2536 《变压器油》GB7328 《变压器和电抗器的声级测定》GB7449 《电力变压器和电抗器的雷电冲击和操作冲击试验导则》GB156 《标准电压》GB191 《包装贮运标志》GB50229 《火力发电厂与变电所设计防火规范》GB5027 《电力设备典型消防规程》GB4109 《交流电压高于1000V的套管通用技术条件》GB10237 《电力变压器绝缘水平和绝缘试验外绝缘的空气间隙》GB 1208 《电流互感器》GB 16847 《保护用电流互感器暂态特性技术要求》DL/T 725 《电力用电流互感器订货技术条件》GB/T5582 《高电压电力设备外绝缘污秽等级》GB50150 《电气装置安装工程电气设备交接试验标准》JB/T5356 《电流互感器试验导则》GB／T 1804 《一般公差未注公差的线性和角度尺寸的公差》GB 4208 《外壳的防护等级(IP代码)》GB/T 11022 《高压开关设备和控制设备标准的共用技术条件》GB1985 《交流高压隔离开关和接地开关》GB/T5582 《高压电力设备外绝缘污秽等级》GB 4585.2 《交流系统用高压绝缘子人工污秽试验方法固体层法》GB/T 13540 《高压开关设备抗地震性能试验》DL/T 593 《高压开关设备的共用订货技术条件》GB8287.1 《高压支柱瓷绝缘子第一部分：技术条件》GB/T8287.2 《高压支柱瓷绝缘子第二部分：尺寸与特性》GB11604 《高压电器设备无线电干扰测试方法》DL/T486 《交流高压隔离开关和接地开关订货技术条件》GB 7354 《局部放电测量》GB 11032 《交流无间隙金属氧化物避雷器》JB/Z336 《避雷器用橡胶密封件及材料规范》GB772 《高压电瓷元件技术条件》DL/T620 《交流电气装置的过电压保护和绝缘配合》《防止电力生产重大事故的二十五项重点要求》（以上标准均执行最新版本）2.3 变压器基本技术参数2.3.1 型式：三相、双线圈、铜导线绕制、有载调压、高阻抗、低损耗、油浸式全密封将压变压器。
⼲式变压器技术规范书技术规范书⼀、总则1、本技术规范书适⽤于贵⽅⼯程所需变压器设备的功能设计、结构、性能、安装和试验等⽅⾯的技术要求。
2、供⽅提供符合本规范书和⼯业标准的优质产品。
3、本设备技术规范书未尽事宜，由供需双⽅协商解决⼆、⼲式变压器应⽤范围1、⼯矿企业1、电⼒系统2、交通(地铁、车站、公路系统、机场、港⼝)4、公⽤建筑(宾馆、饭店、医院、商业中⼼、⾼层建筑、体育宾馆)三、主要特点介绍1）⾼低压线圈均采⽤铜箔绕制a）⾼压线圈采⽤进⼝铜箔绕制，由于单位长度的串联电容k增⼤，在线路遭到雷电冲击时，冲击电压分布梯度系数a减⼩（a=c/k，c：线圈对地电容，k：单位长度的串联电容）冲击波可在线圈上较均匀分布，不⾄于造成线圈的局部损坏，使线圈的抗雷电冲击能⼒⼤⼤增强。
b）低压线圈采⽤铜箔绕制，低压线圈沿轴线⾼度为1张或2张铜箔，由于线圈两端等电位，⾼低压线圈之间不存在安匝不平衡问题，横向漏磁减⼩到最低程度。
c）低压线圈采⽤铜箔绕制，由于线圈两端等电位,在突发短路时轴向短路冲击⼒可降低到最低程度。
d）由于导体存在集肤效应，多根导线并绕，导线利⽤率低，铜线截⾯积⼤，内部环流损耗⼤。
同时集肤效应受漏磁场影响，使导线有效电阻增加铜损变⼤。
2）⾼低压线圈真空浇注⾼低压线圈均在1mbar真空状态下浇注，线圈内部⽆⽓泡，确保线圈局放量⼩于5PC。
3）带填料浇注a）树脂中加⼊⽆机填料硅微粉后,其绝缘性,热传导性得到明显改善,膨胀系数与铜箔更接近,再加⼊玻璃纤维增强，保证变压器长期运⾏不龟裂。
b）树脂中加⼊⽆机填料硅微粉后，线圈耐磨、阻燃且表⾯坚硬光滑。
4）铁⼼采⽤四级步进叠⽚四级步进叠⽚加上⾼强度聚脂绑扎带绑扎，确保空载损耗⽐国内同类产品降低10%，噪声⽐国内同类产品降低10—15dB（A）。
5）线圈⽓道采⽤蜂窝式结构⽬前国内同类产品都采⽤⼤⽓道，由于冷热空⽓在⼤⽓道中对流时易形成涡流，不利于散热，因此我公司在制做线圈时把⼤⽓道改为蜂窝式⼩⽓道，同时钢板夹件替代槽钢夹件以保证良好的通风效果。
SF11-20000/35电力变压器技术规范书2016年10月21日1.适用范围本技术附件适用于35kV各区域变电站的SF11-20000kVA 35kV/10.5kV电力变压器。
2 总则2.1总体要求2.1.1本技术协议对所需设备的使用条件、性能参数、结构、制造、安装、试验和服务等方面提出的技术要求，是最低限度的技术要求，并未对一切技术细节做出规定，其技术条件并未充分引述有关标准和规范条文，卖方应提供满足本协议书和所有相关的IEC及GB最新有效版本标准的产品。
2.1.2 卖方提供的变压器成套设备是性能先进、质量可靠、技术成熟、稳定性好的，全新的变压器和配套设备。
2.1.3 卖方提供的变压器是一个功能完整的变压器，卖方对变压器的功能和容量满足本项目的要求完全负责，并保证能连续、稳定地安全运行。
2.1.4 本技术协议中所引用的标准如有不一致时，按较高的标准执行，卖方保证提供优于IEC GB标准的变压器。
2.1.5 本技术协议经买方、卖方双方确认后，作为订货合同的技术附件与合同文本具有同等法律效力。
2.1.6 本技术协议未尽事宜由买方、卖方双方协商解决。
2.1.7 卖方必须通过ISO9001及以上质量认证。
2.1.8 卖方注册资金不少于7000万元人民币，本项目不接受代理商、只接受制造商投标。
2.2 设备制造遵守有关规范及标准设备制造应遵守及不低于现行的、最新版本的国家及原机械部、电力部制定的有关技术规范。
国标未列部分应参照IEC标准执行。
有关国标及规范简列如下：GB1094 电力变压器GB/T6451 三相油浸式电力变压器技术参数和要求JB/T2426 发电厂和变电所自用三相变压器技术参数和要求GB311.1 高压输变电设备的绝缘配合GB/T16434 高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准GB/T 1094.7 电力变压器第7部分：油浸式电力变压器负载导则GB1208 电流互感器GB763 交流高压电器在长期工作时的发热GB5273 变压器、高压电器和套管的接线端子GB2536 变压器油GB7354 局部放电量测量GB/T 1094.4 电力变压器第4部分：电力变压器和电抗器的雷电冲击试验和操作冲击试验导则GB156 标准电压GB191 包装贮运标志GB50229 火力发电厂与变电所设计防火规范（供参考）GB5027 电力设备典型消防规程（供参考）GB 1094.3 电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB/T1094.10 电力变压器第10部分：声级测定GB3969 35 kV以下变压器套管IEC76-1 总则IEC76-2 温升IEC76-3 绝缘水平和介质试验IEC76-5 承受短路能力以最新国家标准为优先原则执行最新版本。
35kV变压器通用技术规范35kV变压器采购标准技术规范使用说明1. 本采购标准技术规范分为标准技术规范通用部分、标准技术规范专用部分以及本规范使用说明。
2. 采购标准技术规范通用部分原则上不需要设备招标人（项目单位）填写，更不允许随意更改。
如对其条款内容确实需要改动，项目单位应填写项目单位通用部分条款变更表并加盖该网、省公司物资部（招投标管理中心）公章，及辅助说明文件随招标计划一起提交至招标文件审查会。
经标书审查同意后，对通用部分的修改形成项目单位通用部分条款变更表，放入专用部分，随招标文件同时发出并视为有效。
3. 采购标准技术规范专用部分分为标准技术参数、项目单位需求部分和投标人响应部分。
标准技术参数表中“标准参数值”栏是标准化参数，不允许项目单位和投标人改动。
项目单位对“标准参数值”栏的差异部分，应填写项目单位技术差异表，“投标人保证值”栏应由投标人认真逐项填写。
项目单位需求部分由项目单位填写，包括招标设备的工程概况和招标设备的使用条件。
对扩建工程，可以提出与原工程相适应的一次、二次及土建的接口要求。
投标人响应部分由投标人填写“投标人技术参数偏差表”，提供销售业绩、主要部件材料和其他要求提供的资料。
4. 投标人填写“技术参数和性能要求响应表”时，如与招标人要求有差异时，除填写“技术偏差表”外，必要时应提供相应试验报告。
5. 有关污秽、温度、海拔等需要修正的情况由项目单位提出并在专用部分的项目单位技术差异表明确表示。
6. 采购标准技术规范的页面、标题等均为统一格式，不得随意更改。
目次35kV主变压器采购标准技术规范使用说明 (3)1总则 (5)1.1一般规定 (5)1.2投标人应提供的资质文件 (5)1.3工作范围和进度要求 (5)1.4对设计图纸、说明书和试验报告的要求 (6)1.5标准和规范 (8)1.6投标时必须提供的技术数据和信息 (10)1.7备品备件 (10)1.8专用工具和仪器仪表 (10)1.9安装、调试、试运行和验收 (10)2结构和其他要求 (11)2.1布置要求 (11)2.2铁心和绕组 (11)2.3储油柜 (11)2.4油箱 (11)2.5冷却装置 (12)2.6套管 (12)2.7分接开关 (12)2.8变压器油 (12)2.9温度测量装置 (12)2.10变压器二次回路连接 (12)2.11变压器的报警和跳闸保护接点 (13)2.12涂漆和防锈 (13)2.13变压器的寿命 (13)2.14铭牌 (13)2.15电气一次接口 (14)2.16电气二次接口 (14)2.17土建接口 (15)3试验 (17)3.1例行试验 (17)3.2型式试验 (18)3.3现场试验 (19)4包装和运输 (19)4.1包装 (19)4.2运输 (20)5技术服务、工厂检验和监造 (20)5.1技术服务 (20)5.2工厂检验和监造 (20)35kV变压器通用技术规范1总则1.1一般规定1.1.1 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
检索号：ZYBD1025C江苏省常州建设高等职业技术学校35kV变电所35kV干式变压器技术规范书常州市泽源电力工程有限公司工程设计证书：丙级证书编号：A232008435二零一四年三月批准审核校核编制Ⅰ．供货表35kV干式变压器第一章技术规范1总则1.1 本规范书的使用范围,仅限于江苏省常州建设高等职业技术学校新建工程配电变压器。
它包括变压器本体及其辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本规范书提出的是最低限度的技术要求，并未对一切技术要求作出详细规定，也未充分引述有关标准及规范的条文。
供方应保证提供符合本规范书和相关的国际、国内工业标准的优质产品。
1.3 如未对本规范书提出偏差，将认为供方提出的设备完全符合规范书和标准的要求。
1.4 本规范书所引用的标准若与供方所执行的标准发生矛盾时，按较严格的标准执行。
1.5 合同签订后1周内，按本规范书供方提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给需方, 供需方确认。
1.6 本规范书为订货合同的附件,与合同正文具有同等的效力。
2设计和运行条件2.1主要原始资料气象特征与环境资料环境条件：户外温度：平均最高气温+14.1℃平均最低气温+9.9℃极端最低气温-18.1℃极端最高气温+40℃相对湿度：71%户内环境温度：-5℃—+40℃海拔高度：≤1000m地震烈度：７度地面水平加速度: 0.2g地面垂直加速度: 0.1g安装地点：户内3 技术要求3.1应遵循的主要现行标准《电力变压器》GB1094.1~ GB1094.5《干式电力变压器》GB6450《干式电力变压器》IEC 60726《电力变压器》IEC76《干式电力变压器负载导则》IEC905《干式电力变压器技术参数和要求》GB/T10228《高压输变电设备的绝缘配合》GB311.1《外壳防护等级（IP代码）》GB4208《电力变压器实验导则》JB/T501《6~220kV级变压器声级》JB/T100883.2技术参数3.2.1型式：强迫空气冷却(AF)/自然空气冷却（AN）,户内干式环氧树脂铜绕组降压变压器3.2.2相数：三相3.2.3 连续额定容量(KV A)：见供货表3.2.4外壳防护等级IP403.2.5额定电压(kV)高压：35低压：103.2.6变比：35±2x2.5%/10kV3.2.7频率：50Hz3.2.8连接方式：高压：星形(Y)低压：三角形接线(△)3.2.10 矢量组别Y，d113.2.11端子接法和接地方式高压：35kV电力电缆低压：铜母线与开关柜直接相接3.2.12绝缘水平(kV)工频耐压：全波冲击耐压：高压：80kV 185kV中性点：80kV 185kV低压：30KV 75kV3.2.13绝缘的温度等级：IEC标准F级3.2.14在1.5倍最大相电压下的局部放电量<10pc3.2.15阻抗电压(在额定电压、额定频率和75℃的条件下)：见供货表I3.3技术性能要求3.3.1 型式: 三相环氧浇注3.3.2设计和结构3.3.2.1 高、低压绕组采用线绕结构。
3.3.2.2 铁心采用（进口）优质高导磁，低损耗冷轧晶粒取向硅钢片，采用五步进阶梯叠铁方式。
3.3.2.3 高低压线圈采用特种分段圆筒式结构，提高抗短路冲击能力;3.3.2.4 高压侧进线采用电缆，低压侧出线采用硬母线3.3.2.5 在自然空气冷却（AN）时，在正常使用条件下，变压器可连续输出100%的额定容量。
在强迫空气冷却（AF）时，变压器可连续输出150%的额定容量(2h)，且不影响变压器的使用寿命。
3.3.2.6 应配置温湿系统，温湿系统应通过予埋在低压绕组中的Pt100热敏电阻测取温度信号，直观显示各相绕组温度，并应带超温报警信号，温控器可根据。
绕组温度，控制冷却风机的运行。
温控器布置在变压器箱体上。
3.3.2.7 所有相同设计、相同额定值的变压器的电气性能完全相同, 具有互换性, 并且可以并列运行。
变压器的结构应有利于顺利地运输到目的地, 在需现场安装的附件安装好后, 变压器应能立即进入持续工作状态。
变压器及其附件的设计、制造和组装应使振动最小, 并且能承受三相短路电动力的作用。
所有从套管端子和转换分接头上引出的导线应接到稳固支持的绝缘材料构成的端子板上。
3.4 变压器损耗变压器损耗小于下表要求: 表3.4-13.5 变压器噪音水平：距箱体或散热器0.3-1m处，所测得的噪音水平不大于46-50dB。
3．6设备规范3．6．1 型号及产品参数3.7铁芯应通过活动接头和接地线接地。
3.8变压器柜的电缆（包括高压电缆、控制电缆）应可以上出线，也可以下出线，最终的出线形式以设计院图纸为准。
3.9 控制和仪表卖方应提供所有标准的仪表和控制及下面规定的设备, 但不限于此：温度报警器应安装到每个变压器上, 用于测量线圈温度, 当温度超过极限温度时, 报警器将发出信号并将其送到变压器综合保护中去。
3.10附件供货方应提供所有的标准附件及下述附件。
3.10.1 无载分接头开关提供在不通电情况下操作的高压分接头, 其调整范围为±2x2.5%额定电压, 分接头开关将是机械和电气上加强的, 其布置要便于检查和维修, 并提供外部手动操作机构, 分接头开关以及接线端子和到端子上的连接线应满足暂态电压的要求。
外部机构应有防止误操作的保护, 并装备可靠的位置指示, 并布置在不打开操作机构的情况下可明显地看到每个分接头接入运行的位置指示。
4 试验绕组电阻测量电压比测量及极性相位关系试验阻抗电压及负载损耗测量空载损耗和空载电流测量工频及雷电冲击耐压试验感应耐压试验局部放电量测量短路电流试验噪声测量温升试验5 包装、运输和输运5.1 变压器制造完成并通过试验后应及时包装,否则应得到切实的保护。
并符合铁路、公路和海运部门有关规定。
5.2 包装箱上应有明显的包装储运图示标志,并应标明买方的订货号和发货号。
5.3 变压器的运输方式为汽运,在运输过程中,使内部结构相互位置不变,紧固件不松动,在运输中应装冲撞记录仪,并要求能承受3g的运输水平加速度。
5.4 随产品提供的技术资料应完整无缺。
6现场服务在设备安装过程中供方应派有经验的技术人员长住现场,免费提供现场服务。
常住人员协助需方按标准检查安装质量,处理调试投运过程中出现的问题。
供方应派有经验的技术人员,对安装和运行人员免费培训。
第二章供货范围1一般要求1.1 本附件规定了合同设备的供货范围。
供方保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的，且设备的技术经济性能符合附件1的要求。
1.2 供方应提供详细供货清单，清单中依次说明型号、数量、产地、生产厂家等内容。
对于属于整套设备运行和施工所必需的部件，即使本合同附件未列出或数目不足，供方仍须在执行合同时补足。
1.3 供方应提供所有安装和检修所需专用工具和消耗材料等，并提供详细供货清单。
1.4 提供随机备品备件和4年运行所需的备品备件，并在投标书中给出具体清单。
1.5 提供所供设备中的进口件清单。
1.6 供方提供的技术资料清单见附件32 供货范围2.1 设备范围5.1.45000kV A变压器1台第三章技术资料和交付进度1一般要求1.1供方提供的资料应使用国家法定单位制即国标单位制，语言为中文。
1.2资料的组织结构清晰、逻辑性强。
资料内容要正确、准确、一致、清晰、完整、满足工程要求。
1.3供方资料的提交及时充分，满足工程进度要求。
在合同签定后7天内给出全部技术资料清单和交付进度，并经需方确认。
按交付进度计划提供技术资料。
1.4供方提供的技术资料一般可分为投标阶段，配合工程设计阶段，设备监造检验，施工调试试运、性能验收试验和运行维护等四个方面。
供方须满足以上四个方面的具体要求。
1.5对于其它没有列入合同技术资料清单，却是工程所必需的文件和资料，一经发现，供方也应及时免费提供。
1.6需方要及时提供与合同设备设计制造有关的资料。
1.7供方提供的技术资料为每台设备 10份，电子版1套。
2 在合同签订7天内,卖方向买方提供下列图纸资料。
2.1变压器的主要技术参数和外型尺寸。
2.2变压器的荷载和一次,二次电缆开孔。
2.3温控回路原理图.2.4设备供货时提供下列资料：设备的开箱资料，除了2.1-2.3条所述资料还应包括安装、运行、维护、修理说明书、部件清单资料、工厂试验报告、产品合格证。
2.5本规范书所涉及的设备，如由其它厂家供给时应由卖方统一协调。
2.6变压器低压出线与开关柜母线连接的布置要求及走向要求，接口尺寸等。
3由投标商提供的数据由投标商填写的技术数据：变压器损耗:4备品备件及专用工具4.1 备品备件卖方应向买方提供必要的备品备件，备品备件应是新品，与设备同型号、同工艺。
备品备件清单见表4.1。
备品备件清单表4.14.2 专用工具卖方应向买方提供专用工具及仪器见表4.2。
专用工具及仪器表4.25质量保证和试验5.1 质量保证5.1.1 订购的新型产品除应满足本规范书外，卖方还应提供该产品的鉴定证书。
5.1.2 卖方应保证制造过程中的所有工艺、材料试验等(包括卖方的外购件在内)均应符合本规范书的规定。
若买方根据运行经验指定卖方提供某种外购零部件，卖方应积极配合。
5.1.3 附属及配套设备必须满足本规范书的有关规定的厂标和行业标准的要求，并提供试验报告和产品合格证。
5.1.5卖方应有遵守本规范书中各条款和工作项目的ISO900 GB/T1900 质量保证体系，该质量保证体系已经通过国家认证和正常运转。
第四章监造、检验和性能验收试验1 概述1.1 本附件用于合同执行期间对投标方所提供的设备(包括对分包外购设备)进行检验、监造和性能验收试验，确保投标方所提供的设备符合技术规范规定的要求。
1.2 投标方应在本合同生效后1个月内，向招标方提供与本合同设备有关的监造、检验、性能验收试验标准。
有关标准应符合技术规范的规定。
2 工厂检验2.1 工厂检验是质量控制的一个重要组成部分。
投标方须严格进行厂内各生产环节的检验和试验。
投标方提供的合同设备须签发质量证明、检验记录和测试报告，并且作为交货时质量证明文件的组成部分。
2.2 检验的范围包括原材料和元器件的进厂，部件的加工、组装、试验至出厂试验。
2.3 投标方检验的结果要满足技术规范的要求，如有不符之处或达不到标准要求，投标方要采取措施处理直至满足要求，同时向招标方提交不一致性报告。
投标方发生重大质量问题时应将情况及时通知招标方。
2.4 工厂检验的所有费用包括在合同总价之中。
3 设备监造3.1 监造依据根据本合同和电力工业部、机械工业部文件电办(1995)37号《大型电力设备质量监造暂行规定》和《驻大型电力设备制造厂总代表组工作条例》的规定，以及国家有关规定。
