光伏组件安装施工方案1. 引言光伏发电系统的安装施工是实现光伏发电项目落地的关键环节之一。
本文档将详细介绍光伏组件安装施工方案，包括前期准备、安装工艺流程、操作步骤等内容。
通过严格按照本方案进行施工，可以确保光伏组件的安装质量，提高光伏发电系统的性能和可靠性。
2. 前期准备在进行光伏组件安装施工前，需要进行一系列的前期准备工作，包括以下内容：2.1 确定安装位置根据光伏发电系统的设计方案，确定光伏组件的安装位置。
一般来说，光伏组件应朝南安装，倾角与地域纬度相等。
2.2 清理工作清理安装位置的杂物、尘土和草坪等，确保安装位置平整、干净。
2.3 铺设支架基础根据设计方案要求，铺设支架基础，确保支架的牢固性和稳定性。
3. 安装工艺流程光伏组件的安装工艺流程一般包括以下几个步骤：3.1 安装支架根据设计方案和施工图纸，搭建支架结构。
支架的材料一般使用镀锌钢管，根据设计要求，在支架上安装人字形支架或A型支架。
3.2 安装支架连接件根据支架类型和设计要求，安装支架连接件。
连接件主要包括支架角码、支架檩条等，通过连接件固定支架的稳定性。
3.3 安装组件支架在支架上安装组件支架，组件支架一般采用铝合金材质，通过螺栓、膨胀螺栓等固定在支架上。
3.4 安装光伏组件将光伏组件根据设计图纸和安装要求，安装在组件支架上。
注意安装过程中不要损坏光伏组件表面和连接线。
4. 操作步骤根据光伏组件的安装工艺流程，具体的操作步骤如下：4.1 安装支架1.按照设计方案和施工图纸，确定支架的定位和安装位置。
2.按照尺寸要求，剪切支架材料。
3.使用螺栓和螺母将支架连接在一起，确保支架的稳定性和牢固性。
4.使用水平仪调整支架的水平度，确保支架安装平整。
4.2 安装支架连接件1.根据支架类型和设计要求，安装支架连接件。
2.使用螺栓和螺母将连接件固定在支架上，确保连接件的牢固性。
4.3 安装组件支架1.根据设计图纸，安装组件支架。
2.使用螺栓和螺母将组件支架固定在支架上，确保支架的牢固性。
光伏安装工程方案范本大全第一章绪论光伏发电作为一种清洁、可再生的能源，在现代工业和生活中拥有着重要的地位。
光伏安装工程作为光伏发电系统的重要组成部分，对于保证光伏系统的正常运行和发电效率具有着重要的作用。
因此，编制一份完善的光伏安装工程方案显得尤为重要。
本工程方案主要针对光伏安装工程的设计、施工、运维等方面进行了详细规划和安排。
通过合理的设计和施工方案，可以保证光伏发电系统的安全、高效运行，并为客户提供稳定的清洁能源。
本工程方案将全面考虑工程实际情况，注重细节，力求为客户提供最优质的服务。
第二章工程概况1.1 工程名称：光伏安装工程1.2 工程地点：xx省xx市xx县1.3 工程建设单位：xx公司1.4 工程建设内容：光伏发电安装1.5 工程规模：xx平方米1.6 工程周期：xx个月第三章设计方案2.1 工程布局设计根据光伏发电系统的特点，本工程将合理规划光伏板的布局，确保光伏板的有效利用和发电效率。
在地面光伏板的安装方案中，将采用合理的倾角和间距，最大程度地提高光伏板的光照吸收率；在屋顶光伏板的安装方案中，将充分考虑屋面结构和承重能力，确保光伏板的安全固定和正常使用。
2.2 光伏组件选择本工程将选择优质的光伏组件，确保其性能稳定和发电效率。
光伏板的选用将充分考虑光电转换效率、温度系数、抗风压和抗冰等级等因素，以保证系统的长期稳定运行。
2.3 逆变器选型逆变器作为光伏发电系统的重要组成部分，对发电效率和安全性起着至关重要的作用。
本工程将选择符合国家标准的逆变器产品，并根据实际情况选择合适的额定功率和输入电压等参数，确保逆变器的正常运行。
2.4 电站布线设计为保证光伏发电系统的安全稳定运行，本工程将合理规划电站的布线设计，并严格按照相关标准和规范进行施工。
在电缆敷设方案中，将充分考虑电缆的敷设路径、防护措施和接地方式，以提高电站的可靠性和安全性。
第四章施工方案3.1 施工组织设计本工程将根据实际情况合理安排施工组织和管理，确保施工进度和质量。
光伏工程施工方案范本一、工程概况光伏工程位于XX省XX市，总装机容量为XXMW，占地面积为XX平方米。
工程主要包括光伏组件安装、逆变器安装、电气布线及接地、监控系统安装等内容。
本施工方案旨在确保工程的安全、质量和进度，保障工程顺利完成。
二、施工准备1. 确保施工人员持有相关证书，并接受安全培训。
2. 确保施工现场清理整理，道路畅通，安全通道清晰。
3. 确保施工现场供电、供水条件良好。
4. 准备好所需施工机具、设备和材料。
三、安全施工1. 施工前进行安全技术交底，制定安全工作方案。
2. 严格执行安全操作规程，加强对高空、高温、高压等危险作业的管理和监督。
3. 安排专人负责施工现场安全监督，及时解决施工中的安全隐患。
4. 做好紧急救援预案，确保施工人员安全。
四、光伏组件安装1. 根据设计图纸要求，选择合适的安装位置，确保组件安装的稳固和安全。
2. 严格按照安装方案要求，进行支架、安装设备、逆变器等的安装。
3. 对组件连接线路进行绝缘测试和保护处理，确保连接可靠、安全。
4. 定期进行组件的清洗和检查，保持其发电效率。
五、逆变器安装1. 根据设计图纸要求，选择合适的安装位置，确保逆变器通风良好，并且方便日后的运维和维护。
2. 严格按照安装方案要求，进行逆变器的电气连接，保证逆变器的稳定工作。
3. 对逆变器进行负载测试，保证其运行稳定，减少故障率。
六、电气布线及接地1. 根据设计图纸要求进行电气布线，确保线路布置整齐、美观、安全可靠。
2. 对电气系统进行接地处理，保证系统的运行安全。
3. 对配电箱、开关箱、电缆等设备进行检查和调试，确保其正常运行。
七、监控系统安装1. 安装监控设备和传感器，确保其准确、稳定地监测工程运行情况。
2. 对监控系统进行调试，保证监控数据的准确性和有效性。
3. 做好监控系统的联调和网络连接，确保其正常运行。
八、验收及运行维护1. 完成工程后，进行初步验收，确保工程符合设计要求，达到相关标准。
光伏组件安装施工方案及流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!光伏组件安装施工方案与流程详解光伏组件的安装是太阳能发电系统的关键步骤，它直接关系到系统的稳定性和效率。

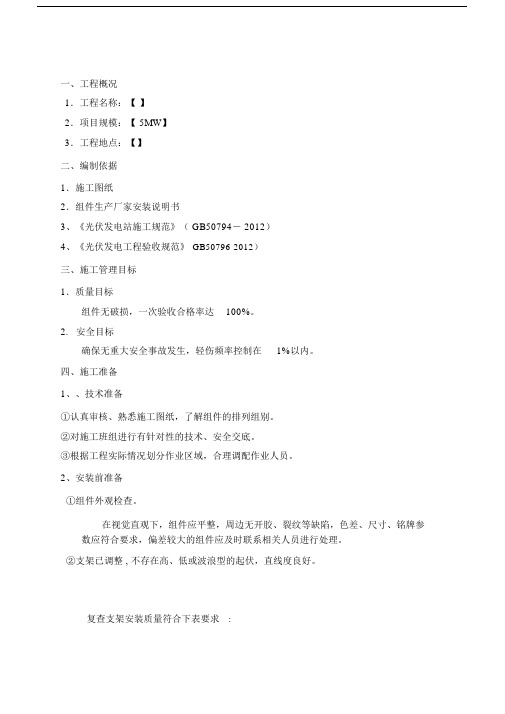

一、工程概况1．工程名称：【】2．项目规模：【 5MW】3．工程地点：【】二、编制依据1．施工图纸2．组件生产厂家安装说明书3、《光伏发电站施工规范》（ GB50794－ 2012）4、《光伏发电工程验收规范》GB50796-2012）三、施工管理目标1．质量目标组件无破损，一次验收合格率达100%。
2.安全目标确保无重大安全事故发生，轻伤频率控制在1%以内。
四、施工准备1、、技术准备①认真审核、熟悉施工图纸，了解组件的排列组别。
②对施工班组进行有针对性的技术、安全交底。
③根据工程实际情况划分作业区域，合理调配作业人员。
2、安装前准备①组件外观检查。
在视觉直观下，组件应平整，周边无开胶、裂纹等缺陷，色差、尺寸、铭牌参数应符合要求，偏差较大的组件应及时联系相关人员进行处理。
②支架已调整 , 不存在高、低或波浪型的起伏，直线度良好。
复查支架安装质量符合下表要求:项目允许偏差（ mm）中心线偏差≤2垂直度（每米）≤1相邻横梁间≤1水平偏差东西向全长（相同标高）≤5相邻立柱间≤1立柱面偏差东西向全长（相同轴线）≤5③ 安装使用的各种工具已到位，满足组件安装使用。
3、劳动力计划根据作业面积分部特点人员计划安排如下：序号工种人数负责内容1作业组长1指挥现场组件安装2安全员1现场安全监督3质量员1现场质量监督4安装工25协助组件安装5辅助工10搬运、倒放组件五、组件安装组件在搬运、摆放、紧固螺丝时均要轻拿轻放，严防磕碰。
1.组件安装前应复查支架的平整度，若目测发现有明显的高差，严禁进行安装。
须经专业人员调整后报验合格才能进行安装。
2．组件开箱前，先检查组件箱体外包装，确认外包装纸箱无破损后再进行开箱。
如外包装有损坏，则从破损处打开。
打开后须认真检查，确认组件是否存在破损现象，如发现破损及时向相关人员汇报，并停止继续开箱。
3．在破除外包装时，应避免刀片划伤组件外层的保护膜。
开箱后包装垃圾集中放置，避免环境污染。
光伏组件安装施工方案一、项目概述光伏组件安装施工方案的目标是确保光伏组件能够高效、稳定地安装在指定位置上，以最大程度地发挥光伏发电系统的功效。
本方案将详细介绍光伏组件的安装流程、材料要求和安全注意事项。
二、施工前准备1. 确定安装位置：根据场地条件和设计要求，确定光伏组件的安装位置，并进行测量和标记。
2. 分析场地环境：评估场地的地质、气象和环境等因素对光伏组件的安装影响，为后续工作提供基础信息。
3. 准备施工材料：准备好所需的光伏组件、支架、螺栓等安装材料，并进行质量检查，确保符合要求。
三、安装流程1. 地基预处理：根据设计要求，对安装位置的场地进行清理、均匀铺设砂石垫层，并进行压实处理，以确保地基的平整度和稳定性。
2. 支架安装：按照设计图纸和规范要求，将支架固定在地基上，并进行调整和固定，保证其垂直度和水平度。
3. 光伏组件安装：将光伏组件安装在支架上，并根据要求进行电缆连接和固定，确保组件的安全稳固。
4. 脚手架搭建：如有需要，搭建脚手架以辅助安装工作，确保施工人员的安全和便利性。
5. 线缆敷设：根据设计要求，将组件间的线缆进行敷设和连接，并确保连接牢固和导线的绝缘性能良好。
6. 系统调试：安装完成后，进行系统调试和验收，确保光伏发电系统能够正常运行。
四、材料要求1. 光伏组件：选择符合设计要求和国家标准的光伏组件，确保其质量可靠、效率高。
2. 支架和固定件：选择耐候性好、抗腐蚀、稳定可靠的支架和固定件，确保其在外界环境中的长期使用性能。
3. 线缆和接线盒：选用耐高温、耐电腐蚀、绝缘性能良好的线缆和接线盒，确保电力传输的安全可靠性。
五、安全注意事项1. 施工人员必须佩戴安全帽、防滑鞋和防护手套等个人防护装备，确保人身安全。
2. 施工现场必须设置明显的警示标志和围栏，确保安全区域和施工区域的划分清晰。
3. 严禁在风力大、雷电多发等恶劣气象条件下进行安装施工，确保工人的安全。
4. 施工过程中，应注意组件的防撞、防倒和防污染，确保组件的完好和发电效果。
光伏组件施工方案1. 引言光伏组件是一种通过将太阳能转化为电能的设备。
在光伏电站中，光伏组件是光伏系统的核心组成部分，负责将太阳能转化为直流电能，并通过逆变器将直流电能转换为交流电能供电网络使用。
本文旨在介绍光伏组件施工方案，包括选址、安装、连接以及调试等环节。
2. 选址选址是光伏组件施工的重要环节，合理的选址可以最大程度地利用太阳能资源。
在选址过程中需要考虑以下几个因素：•光照条件：选择地理位置光照条件好、日照时间长的地方，以确保光伏组件能够充分接收到太阳能。
•地形地貌：选择平坦的地形，便于安装光伏组件和使用机械设备进行施工。
•遮挡物：光伏组件施工区域附近不应有高大的建筑物、树木等遮挡物，以免影响光伏组件的发电效率。
•土壤条件：选择土地土壤条件好的地方，以确保光伏组件能够牢固地安装在地面上。
3. 安装光伏组件的安装主要包括支架安装和组件安装两个环节。
3.1 支架安装支架是光伏组件安装的基础设施，承载着组件并将其固定在地面上。
支架安装的步骤如下：1.准备工作：清理施工区域，确保地面平整，支架安装所需的材料和工具准备齐全。
2.打桩：根据光伏组件布置的要求，在地面上打桩。
桩应保证垂直度和稳固性。
3.安装支架：根据设计要求，将支架的立柱和横梁安装在打好的桩上。
确保支架的垂直度和水平度。
4.检查支架：检查已安装的支架是否牢固。
调整支架位置，确保支架间距合适。
3.2 组件安装组件安装是将光伏组件安装在支架上的关键步骤。
组件安装的步骤如下：1.准备工作：清理施工区域，将组件按照设计要求放置在施工区域附近。
检查组件是否完好无损。
2.安装组件：将组件竖直地放置在已安装好的支架上。
确保组件与支架之间的接触平整，并用螺栓固定好。
3.接线连接：根据组件的串并联要求，将组件之间的电线连接起来，并使用接线盒保护连接点。
4.检查安装质量：检查已安装的组件是否固定牢固，电线连接是否良好。
4. 连接与调试组件安装完成后，还需要进行连接与调试工作，确保光伏组件能够正常发电。
安装光伏施工方案在进行光伏施工之前，需要做好相关的安装方案，以确保施工的顺利进行和电力系统的稳定运行。
以下是一份光伏施工方案的示例，包括步骤、规划和安全措施。
一、项目概况：项目名称：某某太阳能光伏发电项目项目地址：某某地区项目规模：总装机容量10MWp项目建设单位：XXX公司项目施工单位：XXX公司二、施工步骤：1. 现场勘察：根据设计图纸和工程要求，对施工区域进行勘察，了解地形、土质、气候等情况，确定光伏组件的安装位置。
2. 施工准备：准备所需的施工设备、材料和劳动力，并制定施工计划。
3. 项目布线：根据电力系统的布局图确定光伏组件的布局位置，确保电力系统的正常运行。
4. 基础施工：根据设计要求，进行光伏支架的安装和固定，确保支架的稳定性。
5. 光伏组件安装：根据设计图纸，将光伏组件安装到支架上，并进行牢固的固定，以确保光伏组件的安全。
6. 输配电系统建设：根据设计要求，进行输配电系统的布线、安装和调试，确保电力系统的正常运行。
7. 安全检查与测试：进行光伏发电系统的安全检查和测试，确保设备安全可靠，符合相关标准和规范。
8. 系统调试与运行：进行光伏发电系统的调试和运行，监测电力输出情况，保证系统的正常运行和发电效率。
三、安全措施：1. 施工人员必须经过相关培训，了解光伏发电系统的安全操作规程。
2. 在施工现场设置明显的安全警示标志，确保施工人员的安全意识。
3. 在施工过程中，严禁吸烟、使用明火等引起火灾的行为。
4. 施工人员必须佩戴防护装备，包括安全帽、防护眼镜、防护手套等。
5. 在高空作业时，必须使用安全绳索和安全带，确保人员的安全。
6. 施工人员必须严格按照操作规程进行施工，禁止违规操作和越权施工。
7. 定期对施工设备和安全措施进行检查，确保施工的安全和质量。
总结：光伏施工方案是光伏项目顺利进行的基础和保障，通过合理规范的施工步骤和严格的安全措施，能够确保光伏发电系统的安全、稳定和高效运行。
第1篇一、项目背景随着我国能源结构的不断调整和新能源产业的快速发展，光伏发电作为清洁、可再生能源，越来越受到国家政策的大力扶持和市场的青睐。
为响应国家节能减排号召，提高能源利用效率，降低企业运营成本，本项目拟在厂区屋顶安装光伏发电系统，实现绿色、可持续发展。
二、项目概述1. 项目名称：厂区屋顶光伏发电系统安装项目2. 项目地点：厂区屋顶3. 项目规模：根据厂区屋顶面积和安装要求，预计装机容量为XXX千瓦（kW）4. 项目投资：预计投资金额为XXX万元5. 项目工期：预计施工工期为60天三、施工方案1. 施工准备（1）组织架构：成立光伏安装项目部，明确项目经理、技术负责人、施工队长等岗位人员职责。
（2）人员培训：对施工人员进行光伏发电系统安装、调试、维护等方面的专业培训。
（3）材料设备：根据项目需求，采购光伏组件、逆变器、支架、电缆等设备，确保设备质量。
（4）施工图纸：依据设计图纸，对光伏发电系统进行现场布局，确保安装位置合理、美观。
2. 施工流程（1）现场勘察：对厂区屋顶进行现场勘察，了解屋顶结构、承重能力、光照条件等，确保光伏发电系统安装可行性。
（2）基础施工：根据设计要求，进行光伏支架基础施工，确保支架安装牢固、稳定。
（3）光伏支架安装：按照设计图纸，将光伏支架安装到位，确保支架与基础连接牢固。
（4）光伏组件安装：将光伏组件安装到支架上，确保组件安装平整、牢固。
（5）逆变器安装：将逆变器安装到逆变器间，确保逆变器与光伏组件连接牢固。
（6）电缆敷设：按照设计要求，进行电缆敷设，确保电缆连接牢固、安全。
（7）系统调试：对光伏发电系统进行调试，确保系统运行正常。
（8）系统验收：对光伏发电系统进行验收，确保系统符合设计要求。
3. 施工技术要点（1）支架安装：支架基础施工要严格按照设计要求进行，确保支架安装牢固、稳定。
（2）光伏组件安装：光伏组件安装要平整、牢固，避免出现倾斜、扭曲等现象。
（3）逆变器安装：逆变器安装要确保与光伏组件连接牢固，避免因连接不良导致故障。
光伏安装工程方案模板范本一、施工单位概况施工单位名称：联系人：联系电话：电子邮箱：施工单位介绍：施工单位具备平安、环保、土木、设备等工程施工总承包资质，公司拥有专业的施工团队和丰富的施工经验，能够按照施工方案要求，保质保量地完成工程建设任务。
二、工程概况项目名称：项目地点：项目规模：项目建设内容：项目建设周期：三、安全措施1.施工现场安全保障措施：- 施工现场要设置明显的警示标志，并由专人负责警示标识的布置和维护；- 严格执行安全生产管理规定，建立健全施工安全生产责任制；- 强化岗位安全教育培训，确保施工人员具备必要的安全操作技能；- 对施工现场进行定期安全检查，发现安全隐患及时整改，确保施工现场安全。
2.人员安全保障措施：- 施工人员需经过专业技能培训和考核合格后方可上岗；- 工程施工过程中必须佩戴指定的安全防护用品，如安全帽、安全鞋等；- 做好施工人员的劳保工作，确保施工人员的身体健康。
3. 设备安全保障措施：- 施工设备必须符合国家强制性标准和相应的安全生产规范，经过定期检验和维护；- 设备操作人员需熟知设备的使用说明书，在操作设备前必须进行安全操作培训；- 施工设备在使用过程中必须严格按照操作规程进行操作，禁止私自改装或维修设备。
四、施工方案1.工程前期准备：- 对项目地点进行勘察，进行地质勘探、地形测量、地质化验等工作，为后续施工提供可靠的基础数据；- 制定完善的施工计划和施工图纸，明确施工过程中各个环节的施工内容和工作程序；- 采购施工所需材料和设备，确保施工过程中的物资供应充足。
2.土建施工：- 对地基进行加固处理，确保光伏设备的安全固定；- 进行光伏设备基础的浇筑和设备安装，确保基础牢固、安全可靠；- 选用适合的建筑材料，确保项目的施工质量。
3.光伏设备安装：- 对光伏设备进行组装和安装，确保设备的完好无损；- 对设备进行电气连接和调试，确保设备的正常运行；- 对设备进行防腐、防尘处理，延长设备的使用寿命。
国华乌海20MWp光伏项目光伏组件安装施工方案内蒙古送变电有限责任公司201 年月日目录第一章工程概况 (5)一、工程名称 (5)二、工程建设相关单位 (5)三、建设期限 (5)四、工程概述 (5)五、编制依据： (6)第二章施工工期、人员组织及机具安排 (1)2．1施工工期安排：................................................错误！未定义书签。
2.2人员组织： (1)2.3施工机具： (3)第三章光伏组件安装施工方案 (3)3.1支架安装 (3)3.1.1安装前准备工作 (3)3.1.2支架进场检查 (3)3.1.3验收检查 (4)3.1.4支架安装要求 (4)3.1.5安装图 (4)3.1.6光伏支架安装 (5)3.2光伏组件安装 (5)3.2.1安装前准备工作 (5)3.2.2光伏组件安装允许偏差 (6)3.2.3光伏组件安装 (6)第四章安装工程质量保证措施 (7)4.1.质量目标 (7)4.2．施工执行的标准与依据 (7)4.3．保证工程质量的关键项目 (7)4.4．保证工程质量的技术措施 (7)4.5.保证质量的管理措施 (8)第五章安全及文明施工保证措施 (8)5.1、安全管理目标 (8)5.2、安全措施 (9)5.3、安全管理预测预防技术措施 (9)5.4、施工工器具安全管理制度 (10)5.5、加强材料的后勤保障工作 (10)5.6环境保护与文明施工 (10)5.6.1管理制度： (10)5.6.2施工现场精神文明建设： (11)5.6.3生活环境精神文明建设： (12)第一章工程概况一、工程名称国华乌海20MWp光伏项目二、工程建设相关单位建设单位：国华巴彦淖尔（乌拉特中旗）风电有限公司投标单位：内蒙古送变电有限责任公司设计单位：内蒙古电力勘测设计院三、工程概述1、工程规模国华乌海20MWp光伏发电项目规划容量20MWp,建设容量为20 MWp。
本工程采用240Wp(30)多晶硅光伏组件共20MWp，整个光伏阵列共设20个分区，每个分区装机容量为1.0464MWp, 每个分区支架方阵单元组成一个并网发电单元，连接两个并网逆变器，共用一台箱式升压变压器，组成一个分系统。
逆变器输出270V三相交流，通过交流电缆分别连接到1000kVA箱变内各自的低压侧断路器，箱变低压侧采用分裂绕组接线形式。
电气主接线:设35kV一级电压，本期共20台35kV箱式变压器升压后接至35kV集电线路，每回35kV集电线路连接10台箱式变压器，共2回集电线路接入35kV母线，35kV 采用单母线接线。
本期光伏电站所发电量通过1回35kV集电线路接入巴音陶亥110kV变电站35kV侧。
2光伏系统光伏组件选型本工程光伏系统中，选用效率大于240Wp(30)的多晶硅光伏组件20MWp。
四、编制依据：工程施工图纸现行国家工程质量验收规范：《光伏发电站施工规范》GB50794-2012《光伏发电工程验收规范》GB50796-2012《钢结构工程质量验收规范》（GB50205-2001）第二章人员组织及机具安排2.1人员组织：成员组成为:施工队长、技术负责人、质检员、安全员、材料员、测量员、施工员，负责光伏支架安装、负责光伏板安装的施工与管理。
具体组织机构图如下：组织机构人员数量及职责：2.3施工机具：根据工程量和工期的安排，将投入下列机具设备，以保证工程顺利完成。
主要机具设备配置表：第三章光伏组件安装施工方案3.1支架安装3.1.1安装前准备工作在混凝土强度达到设计强度的70%后可进行支架安装。
3.1.2支架进场检查外观检查：防腐及镀锌层完好无损。
型号、规格及材质应符合设计图纸要求。
3.1.3验收检查支架安装前应按相关要求对基础及预埋件的水平偏差和定位轴线偏差进行检查。
3.1.4支架安装要求安装过程中不应强行敲打，不应气割扩孔，不应破坏防腐层；支架倾斜角度偏差不应大于±1°；支架安装允许偏差应符合下表3.1.5安装图3.1.6光伏支架安装先将前后立柱(GZ1、GZ2)与M16的预埋锚栓连接并校正紧固（双母压垫片）；连系梁（LXL-1、-2）用M12*80螺栓连接，螺栓穿向：由下向上，LXL-1安装于组件两边，每组4根，LXL-2安装于组件中间，每组10根；直梁（ZL）与连接件用M14*100螺栓连接，并连接前后立柱连接，螺栓穿向：面向光伏板由左向右，每组8根；斜拉支撑一端通过抱箍连接后立柱下端，另一端连接直梁（ZL），螺栓穿向：垂直方向面向光伏板由左向右，水平方向由下向上；檩条（HL-1、-2、-3）用M12*40螺栓固定于直梁上，分为4行，HL-1、HL-3安装每行的两边，HL-2连接HL-1和HL-3，行与行檩条的接头必须错开，每组HL-1：4根，HL-2:8根，HL-3：4根，檩条的固定和檩条的连接螺栓穿向：由上向下；Φ12拉杆安装于每组组件后立柱两端间隔用抱箍交叉连接。
3.2光伏组件安装3.2.1安装前准备工作支架的安装验收合格检查光伏组件外观应完好无损3.2.2光伏组件安装允许偏差3.2.3光伏组件安装挂线：于组件两端直梁挂线，平均分开上下两部分；光伏板安装：每组光伏组件由40块光伏板上下两排组成，光伏板于檩条一端开始安装，边缘光伏板与檩条边缘留有10cm距离，其余紧临安装，中间由铝合金压块固定，间距也就是压块宽度横排安装有中间挂线控制保证平行，上下两排间距控制在压块的宽度，光伏板固定均由铝合金压块固定，压块分为中间压块和边缘压块，分别固定光伏板，每块光伏板由4点压块固定。
上下两排光伏板安装时将每块光伏板接线位置对于中间。
光伏板接地：每块光伏板都有接地标示的接地孔，施工人员用BV-500 4.0mm2铜芯塑料电线将光伏板与支架连接接地。
第四章安装工程质量保证措施4.1.质量目标4.1.1工程一次验收合格率100%；4.1.2单位工程优良品率100%；4.1.3电气安装工程分项工程合格率100%；4.1.4工程实现达标投产，争创优质工程。
4.2．施工执行的标准与依据4.2.1.设计图纸4.2.2. 《光伏发电站施工规范》GB50794-20124.2.3.《光伏发电工程验收规范》GB50796-20124.2.4.《钢结构工程质量验收规范》（GB50205-2001）4.3．保证工程质量的关键项目4.3.1.工程原材料：施工前严格按照国家现行的原材料检验标准、规范，对所使用的原材料进行取样复检。
4.3.2光伏组件边缘高差（相邻）≤2mm。
4.3.3光伏组件边缘高差（同组）≤5mm。
4.4．保证工程质量的技术措施4.4.1. 光伏板安装前对支架安装要由技术人员对其进行复测。
4.4.2. 光伏板安装挂控制线以保证光伏板安装的直线性。
4.5.保证质量的管理措施4.5.1.严格按照我公司的《质量程序文件》和《质量手册》进行施工的过程管理。
4.5.2.对于建立的质量保证体系及责任制，要实实在在地落实到工程的全过程，要严格执行“三级”检验制度，自检率要求100%；巡检率100%；专检率100%。
4.5.3.工程所使用的各种计量器具和检测仪器，按计量部门的规定及时进行复检。
4.5.4.认真做好施工原始记录，及时填写、汇总，施工记录的置性度应符合监理大纲的要求。
4.5.5.质检员要配合好监理工程师的工作，共同把关。
另外，无论桩体还是承台其试块必须随浇制工作同期制作、同期养护，以向监理和业主提供真实的基础检测依据。
第五章安全及文明施工保证措施5.1、安全管理目标不发生重大人身伤亡事故；不发生重大施工机械设备损坏事故；不发生重大火灾事故；不发生特大交通事故；不发生环境污染事故。
5.2、安全措施5.2.1、加强职工的安全教育工作，提高职工的安全意识。
5.2.2、对从事测量、机械操作工作人员，要求必须认真执行机械操作规定，规范操作行为。
5.2.3、所有的机械设备外壳必须有可靠的漏电保护措施。
5.2.4、进入施工现场的全体施工人员必须正确佩戴安全帽。
5.2.5、施工现场要设明显的安全警示牌，且明确无关人员不得进入施工操作现场。
5.2.6、光伏场区施工人员注意饮水瓶、塑料袋等垃圾的回收，场区设有厕所，不得随意大小便，保护草场卫生，做好环保及文明施工工作。
5.2.7、混凝土浇制前对运抵现场的全部机械设备及工器具，要求施工队负责人必须认真组织人员进行检查验收或试运行，确保浇制工作安全顺利进行。
5.2.8、为确保光伏组件电气连接的安全，应当安排于凌晨或傍晚阳关不足时，而且先将另一端接入汇流箱内。
5.2.9、光伏组件电气连接人员应戴绝缘手套。
5.2.10、施工车辆在修筑的道路行驶，不得随意碾压草场，未经允许碾压草场后果自负。
5.3、安全管理预测预防技术措施5.3.1、临时工队伍安全意识淡薄，管理脱节：A、加强对临时工的安全教育，使其提高安全意识；B、对屡教不改者予以辞退。
5.3.2、电气设备较多，易疏忽而发生触电事故：基础浇制时，发电机、搅拌机、振捣棒必须有可靠的接地；5.3.3、安全监护制度5.3.3.1开工前工作负责人（监护人）向工作人员交待现场安全措施、带电部位和其它注意事项，工作负责人（监护人）必须始终在工作现场，对工作人员的安全应认真负责，及时纠正不安全的行为；分组工作时，每个小组应批定小组负责人（监护人）。
5.3.3.2工作票签发人和工作负责人，对施工复杂容易发生事故的工作，应增设专人监护；专责监护人不得兼任其它工作。
5.3.3.3如工作负责人必须离开工作现场时，应指定临时负责人，并设法通知全体工作人员。
5.3.3.4施工前要向临时工讲解安全注意事项和操作方法，宣讲安全工作票，施工负责人安全监护人要做好临时工的安全监护，并对其安全工作负全部责任。
5.3.3.5所有临时工在参加施工前必须经过安全教育及规程学习，考试合格后方可上岗。
5.4、施工工器具安全管理制度5.4.1、施工工器具的安全管理是安全施工的重要保证，是杜绝重大事故的重要环节，要想做到安全施工，就必须备有安全可靠的工器具。
5.4.2、工程开始，必须对所有工器具进行全面检查；在每次使用前做外观检查；5.5、加强材料的后勤保障工作5.5.1、材料管理人员在材料站要把好材料进站的验收检查工作，按种类、规格对材料进行规范化管理，对不合格的要进行隔离、标识、退换。
5.5.2、施工操作人员要把好材料质量的最后一道关，坚决把不合格产品清除出去，保证安全施工。
5.6环境保护与文明施工5.6.1管理制度：A、认真贯彻执行原电力部电建[1995]543号文《电力建设文明施工规定及考核办法》，树立为国家、为项目法人、为队服务的思想意识。
B、常与项目法人保持联系，征求意见，互通信息，在项目法人的指导下，使工程施工达到更高标准，全方位提高服务意识水平。
