1 、什么是继电保护装置?答:当电力系统中的电力元件(如发电机、线路等)或电力系统本身发生了故障或危及其安全运行的事件时,需要向运行值班人员及时发出警告信号,或者直接向所控制的开关发出跳闸命令,以终止这些事件发展的一种自动化措施和设备。
实现这种自动化措施的成套设备,一般通称为继电保护装置。
2 、继电保护在电力系统中的任务是什么?答：继电保护的基本任务主要分为两部分:1、当被保护的电力系统元件发生故障时,应该由该元件的继电保护装置迅速准确地给距离故障元件最近的开关发出跳闸命令,使故障元件及时从电力系统中断开,以最大限度地减少对电力元件本身的损坏,降低对电力系统安全供电的影响,并满足电力系统的某些特定要求(如保持电力系统的暂态稳定性等)。
2、反应电气设备的不正常工作情况,并根据不正常工作情况和设备运行维护条件的不同(例如有无经常值班人员)发出信号,以便值班人员进行处理,或由装置自动地进行调整,或将那些继续运行而会引起事故的电气设备予以切除。
反应不正常工作情况的继电保护装置容许带一定的延时动作。
3、简述继电保护的基本原理和构成方式？答:继电保护主要利用电力系统中元件发生短路或异常情况时的电气量(电流、电压、功率、频率等）的变化,构成继电保护动作的原理,也有其他的物理量,如变压器油箱内故障时伴随产生的大量瓦斯和油流速度的增大或油压强度的增高。
大多数情况下,不管反应哪种物理量,继电保护装置将包括测量部分(和定值调整部分）、逻辑部分、执行部分。
4、如何保证继电保护的可靠性?答:可靠性主要由配置合理、质量和技术性能优良的继电保护装置以及正常的运行维护和管理来保证。
任何电力设备(线路、母线、变压器等)都不允许在无继电保护的状态下运行。
220kV 及以上电网的所有运行设备都必须由两套交、直流输入、输出回路相互独立,并分别控制不同开关的继电保护装置进行保护。
当任一套继电保护装置或任一组开关拒绝动作时,能由另一套继电保护装置操作另一组开关切除故障。

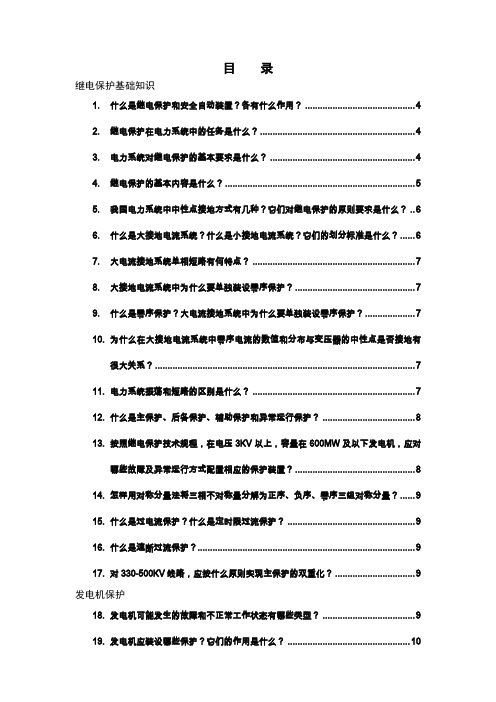

目录继电保护基础知识1. 什么是继电保护和安全自动装置？各有什么作用？ (3)2. 继电保护在电力系统中的任务是什么？ (3)3. 电力系统对继电保护的基本要求是什么？ (3)4. 继电保护的基本内容是什么？ (4)5. 我国电力系统中中性点接地方式有几种？它们对继电保护的原则要求是什么？.56. 什么是大接地电流系统？什么是小接地电流系统？它们的划分标准是什么？ (5)7. 大电流接地系统单相短路有何特点？ (6)8. 大接地电流系统中为什么要单独装设零序保护？ (6)9. 什么是零序保护？大电流接地系统中为什么要单独装设零序保护？ (6)10. 为什么在大接地电流系统中零序电流的数值和分布与变压器的中性点是否接地有很大关系？ (6)11. 电力系统振荡和短路的区别是什么？ (6)12. 什么是主保护、后备保护、辅助保护和异常运行保护？ (7)13. 按照继电保护技术规程，在电压3KV以上，容量在600MW及以下发电机，应对哪些故障及异常运行方式配置相应的保护装置？ (7)14. 怎样用对称分量法将三相不对称量分解为正序、负序、零序三组对称分量？ (8)15. 什么是过电流保护？什么是定时限过流保护？ (8)16. 什么是速断过流保护？ (8)17. 对330-500KV线路，应按什么原则实现主保护的双重化？ (8)发电机保护18. 发电机可能发生的故障和不正常工作状态有哪些类型？ (8)19. 发电机应装设哪些保护？它们的作用是什么？ (9)20. 叙述发电机转子回路接地故障的危害。
(10)21. 发电机定子绕组中的负序电流对发电机有什么危害？ (10)22. 试分析同步发电机定子绕组单相接地的零序电压和零序电流？ (11)23. 发电机为什么要装设定子绕组单相接地保护？ (12)24. 利用基波零序电压的发电机定子单相接地保护的特点及不足之处是什么？ (12)25. 为什么现代大型发电机应装设100%的定子接地保护？ (12)26. 简述利用三次谐波电压构成的100%发电机定子绕组接地保护的工作原理？ (13)27. 试述反应基波零序电压和利用三次谐波电压构成的100%定子接地保护。
继电保护最全面的知识一、基本原理继电保护装置必须具有正确区分被保护元件是处于正常运行状态还是发生了故障，是保护区内故障还是区外故障的功能。
保护装置要实现这一功能，需要根据电力系统发生故障前后电气物理量变化的特征为基础来构成。
电力系统发生故障后，工频电气量变化的主要特征是：1）电流增大短路时故障点与电源之间的电气设备和输电线路上的电流将由负荷电流增大至大大超过负荷电流。
2）电压降低当发生相间短路和接地短路故障时，系统各点的相间电压或相电压值下降，且越靠近短路点，电压越低。
3）电流与电压之间的相位角改变正常运行时电流与电压间的相位角是负荷的功率因数角，一般约为20°,三相短路时，电流与电压之间的相位角是由线路的阻抗角决定的，一般为60°~85°,而在保护反方向三相短路时，电流与电压之间的相位角则是180°+（60°~85。
）。
4）测量阻抗发生变化测量阻抗即测量点（保护安装处）电压与电流之比值。
正常运行时，测量阻抗为负荷阻抗；金属性短路时，测量阻抗转变为线路阻抗，故障后测量阻抗显著减小，而阻抗角增大。
不对称短路时，出现相序分量，如两相及单相接地短路时，出现负序电流和负序电压分量；单相接地时，出现负序和零序电流和电压分量。
这些分量在正常运行时是不出现的。
利用短路故障时电气量的变化,便可构成各种原理的继电保护。
此外，除了上述反应工频电气量的保护外，还有反应非工频电气量的保护，如瓦斯保护。
二、基本要求继电保护装置为了完成它的任务，必须在技术上满足选择性、速动性、灵敏性和可靠性四个基本要求。
对于作用于继电器跳闸的继电保护,应同时满足四个基本要求，而对于作用于信号以及只反映不正常的运行情况的继电保护装置，这四个基本要求中有些要求可以降低。
1、选择性选择性就是指当电力系统中的设备或线路发生短路时，其继电保护仅将故障的设备或线路从电力系统中切除，当故障设备或线路的保护或断路器拒动时，应由相邻设备或线路的保护将故障切除。
电力系统及其自动化和继电保护的关系分析【摘要】本文旨在探讨电力系统及其自动化和继电保护之间的关系。
首先介绍了电力系统的总体概况，然后分析了自动化在电力系统中的应用和继电保护的作用。
接着深入探讨了自动化与继电保护之间的关系，并着重讨论了电力系统优化的实现。
结论部分强调了自动化和继电保护在电力系统中的重要性，并提出未来发展的方向。
综合分析表明，自动化和继电保护在保障电力系统稳定运行和提高效率方面起着至关重要的作用。
未来应加强两者之间的协同发展，以推动电力系统的持续改进和创新。
【关键词】电力系统、自动化、继电保护、关系分析、电力系统优化、重要性、未来发展、结论总结1. 引言1.1 研究背景电力系统及其自动化和继电保护一直是电力领域的重要研究课题。
随着社会经济的发展和电力需求的增加，电力系统的稳定性和安全性日益受到重视。
研究背景是电力系统在现代社会中扮演着至关重要的角色，它不仅关系到国家的经济发展和人民的生活，更关系到社会的稳定和安全。
随着电力系统规模的不断扩大和复杂性的增加，电力系统的运行和管理面临着越来越多的挑战。
在过去的几十年里，电力系统的自动化水平不断提高，自动化技术在电力系统的各个环节得到广泛应用。
自动化能够提高电力系统运行的效率和稳定性，减少人为因素对电力系统的影响。
而继电保护作为电力系统的重要组成部分，主要是为了保护电力设备和电力系统免受故障的影响。
继电保护设备能够及时识别电力系统中的故障，并采取相应的措施，确保电力系统的安全运行。
本文将深入探讨电力系统及其自动化和继电保护之间的关系，分析自动化与继电保护在电力系统中的作用和优化方法，探讨它们之间的互动关系和未来发展方向，以期为电力系统的稳定运行和优化管理提供参考。
1.2 研究意义电力系统及其自动化和继电保护的关系分析现代社会对电力的需求日益增长，电力系统作为保障能源供应的重要基础设施，其稳定运行对社会生活和经济发展至关重要。
而自动化和继电保护作为电力系统的重要组成部分，对于确保电力系统的安全、稳定运行具有重要意义。
220K V变电站综合自动化系统与继电保护芦悻圩(广西来宾银海铝业有限责任公司，广西来宾546135)应用科技嫡要]本文介绍了220K V变电系统和综合自动化系统的构造及功能，并根据作者多年的工作经验，探讨了数字式微机踣电保护系统的重要蛙瑷应注意的事项。
在变电站电力系统组成中．继电保护系统是必不可少的子系统。
饫毽词】220K V变电系统；数字式微机继电保护；综合自动化系统在我国，电力工程中的变电系统是关系到国计民生的重要系统部门，其主要组成部分就是变电站，它是发电站和用电户的中间环节，变电站的主要作用就是变换和分配电能，由于变电站在电网中适用十分广泛，因此电力系统能否稳定运行是由变电站是否能够正常工作决定的。
实现变电站继电保护的故障信息处理，对准确、有效地判断故障，缩短停电时间，提高工作效率都是非常有意义的。
当变电站在正常运行的时候，变电站中的继电保护是不会动作的，因此变电站正常运行肘很难体现继电保护在其中的重要作用。
但是若没有相应的继电保护，当变电站一旦发生故障时，即使是非常微小的故障也不会被清除，而且会使故障变得越来越严重，从而导致后果不堪设想。
继电保护通过装置反映电力系统元件的不正常和故障信号，动作于发信号和跳闸，能迅速、正确地隔离电力系统发生的各种故障，避免大面积地区停电事故，确保电力系统安全、稳定运行。
作为提高电能质量的技术手段之一，它直接保证电力生产向着高质量、高效益方向发展。
1220K V变电系统及综合自动化系统220K V变电整流所综合自动化是采用数字式微机继电保护和微机监控系统以实现综合自动化管理，该系统可靠性高、技术先进、扩展性强，具有保护、监视、测量、控制、记录、报警、信号等功能。
本系统采用双网双服务器，并以W I N D O W SN T作为操作平台，采用标准的CL EN Tj fSER V E R方式，以T C，I P为通诩协议，双通道传输信号，具有极高的可靠性、可用率、冗余度。
电力系统及其自动化和继电保护的关系分析电力系统是由发电站、输电线路、变电站和配电线路等组成的，其中包含大量的设备、技术和运营管理的要求。
电力系统的运行必须依靠自动化控制和继电保护技术来确保系统的安全稳定和高效运行。
首先，自动化控制技术是电力系统运行过程中必不可少的技术之一。
自动化技术可以控制电力系统的各项参数和控制各种设备的操作，如调节发电机输出功率、控制变压器的变比、协调配电线路的供电能力等。
这些自动化控制可以保证电力系统的稳定性和可靠性，同时也使得运行成本得到了控制。
例如，在电力系统负荷过大时，自动化控制可以及时响应调整发电机的输出功率，以保证电力系统的供电能力。
其次，继电保护技术是保障电力系统安全的主要技术之一。
电力系统中存在着许多可能导致设备损坏的故障，如短路、过流、过压等，一旦发生这些故障，可能会对电力系统产生严重的影响和危害。
继电保护技术可以不仅能够快速地检测到这些设备故障，还能够将其隔离，从而防止故障的扩大，保障电力系统的可靠性和安全性。
继电保护技术中，各种继电保护装置的技术、故障检测方法、状态检测技术等都是非常重要的。
最后，电力系统的自动化控制和继电保护技术密切相关。
自动化控制技术可以为继电保护技术提供所需要的信息和数据，例如变电站和配电线路的运行数据，通过这些数据，继电保护装置可以快速地识别并隔离故障设备。
同时，继电保护技术也可以为自动化控制提供安全保障，例如，通过监测电力系统状态，及时通知自动化控制系统故障的发生和位置，从而及时做出应对措施。
综上所述，电力系统运行必须依靠自动化控制和继电保护技术，它们是电力系统运行的关键支撑。
在实际运行中，需要综合考虑自动化控制和继电保护技术的应用，保障电力系统的安全、可靠和高效运行。
综合自动化系统继电保护装置应用及检修分析综合自动化系统是一种将计算机技术、自动控制技术和通信技术综合应用的自动化控制系统。
在工业生产中，综合自动化系统已经得到了广泛的应用，而继电保护装置则是综合自动化系统中的重要组成部分。
继电保护装置的主要作用是在电力系统发生故障时，通过快速切断故障部分，保护系统的安全运行。
本文将从综合自动化系统继电保护装置的应用及检修分析两方面进行详细介绍。
1. 电力系统的基本要求电力系统的基本要求是要求电力系统在故障或其他异常情况下能够快速切断故障部分，保护系统的安全运行。
传统的继电保护装置是通过电磁继电器实现的，但是由于其反应速度慢、保护功能单一等问题，已经无法满足现代电力系统的要求。
而综合自动化系统继电保护装置采用了先进的电子技术和通信技术，可以实现更加精确、快速的故障检测和切除，保护系统的安全运行。
2. 综合自动化系统的特点综合自动化系统继电保护装置具有以下几个特点：（1）智能化：采用先进的数字信号处理技术，具有较强的智能化控制功能，可以根据实际电力系统的工况自动调整保护参数和逻辑。
（2）通信化：具有较强的通信功能，可以与其他设备进行联网通信，实现数据的共享和远程监控。
（3）集成化：综合自动化系统继电保护装置集成了多种保护功能，如过流保护、过压保护、过载保护等，具有较强的综合性能。
（4）可靠性：采用冗余设计和自诊断功能，具有较高的可靠性和稳定性。
综合自动化系统继电保护装置主要应用于电力系统中，用于保护发电机、变压器、开关设备等重要设备的安全运行。
在电力系统的运行中，继电保护装置能够及时发现电力系统中的故障，通过切断故障部分，避免故障扩大，保护系统的安全运行。
1. 检修的意义综合自动化系统继电保护装置在电力系统中起着非常重要的作用，其正常运行与否直接关系到电力系统的安全运行。
对继电保护装置进行定期的检修和维护是非常必要的。
检修的主要目的是保证继电保护装置的正常运行，及时发现并解决存在的问题，避免可能引发的故障。
第一部分电力系统继电保护的基本知识电力系统：由发电电厂中的电气部分，变电站，输配电线路，用电设备等组成的统一体：它包括发电机、变压器、线路、用电设备以及相应的通信，安全自动装置，继电保护，调调自动化设备等。
电力系统运行有如下特点：1、电能的生产，输送和使用必须同时进行。
2、及生产及人们的生活密切相关。
3、暂态进程非常短，一个正常运行的系统可能在几分钟，甚致几秒钟内瓦解。
电力系统继电保护的作用。
电力系统在运行中，可能由于以下原因，发生故障或不正常工作状态。
1、外部原因：雷击，大风，地震造成的倒杆，绝缘子污秽造成污闪，线路覆冰造成冰闪。
2、内部原因：设备绝缘损坏，老化。
3、系统中运行人员误操作。
电力系统故障的类型：1、单相接地故障 D（1）2、两相接地故障 D（1.1）3、两相短路故障 D（2）4、三相短路故障 D（3）5 线路断线故障以上故障单独发生为简单故障。
在不同地点同时发生两个或以上称为复故障。
电力系统短路故障的后果：1、短路电流在短路点引起电弧烧坏电气设备。
2、造成部分地区电压下降。
3、使系统电气设备，通过短路电流造成热效应和电动力。
4、电力系统稳定性被破坏，可能引起振荡，甚至鲜列。
不正常工作状态有：电力系统中电气设备的正常工作遭到破坏，但未发展成故障。
不正常工作状态有：1）电力设备过负荷，如：发电机，变压器线路过负荷。
2）电力系统过电压。
3）电力系统振荡。
4）电力系统低频，低压。
电力系统事故：电力系统中，故障和不正常工作状态均可能引起系统事故，即系统全部或部分设备正常运行遭到破坏，对用户非计划停电、少送电、电能质量达不到标准（频率，电压，波形）、设备损坏等。
继电保护的作用，就检测电力系统中各电气设备的故障和不正常工作状态的信息，并作相应处理。
继电保护的基本任务：1）将故障设备从运行系统中切除，保证系统中非故障设备正常运行。
2）发生告警信号通知运行值班人员，系统不正常工作状态已发生或自动调整使系统恢复正常工作状态。
变电站继电保护及综合自动化基本知识1.变电站二次回路1）二次回路种类变电站二次回路包括：测量、保护、控制和信号回路部分。
测量回路包括：计量测量和保护测量。
控制回路包括：就地手动合分闸、防跳联锁、试验、互投联锁、保护跳闸以及合分闸执行部分。
信号回路包括开关运行状态信号、事故跳闸信号和事故预告信号。
2）测量回路测量回路分为电流回路和电压回路。
电流回路各种设备串联于电流互感器二次侧（5A），电流互感器是将原边负荷电流统一变为5A测量电流。
计量和保护分别用各自的互感器（计量用互感器精度要求高），计量测量串接于电流表以及电度表，功率表和功率因数表电流端子。
保护测量串接于保护继电器的电流端子。
微机保护一般将计量及保护集中于一体，分别有计量电流端子和保护电流端子。
电压测量回路，220/380V低压系统直接接220V或380V，3KV以上高压系统全部经过电压互感器将各种等级的高电压变为统一的100V电压，电压表以及电度表、功率表和功率因数表的电压线圈经其端子并接在100V电压母线上。
微机保护单元计量电压和保护电压统一为一种电压端子。
3）控制回路（1）合分闸回路合分闸通过合分闸转换开关进行操作，常规保护为提示操作人员及事故跳闸报警需要，转换开关选用预合-合闸-合后及预分-分闸-分后的多档转换开关。
以使利用不对应接线进行合分闸提示和事故跳闸报警，国家已有标准图设计。
采用微机保护以后，要进行远分合闸操作后，还要到就地进行转换开关对位操作，这就失去了远分操作的意义，所以应取消不对应接线，选用中间自复位的只有合闸和分闸的三档转换开关。
（2）防跳回路当合闸回路出现故障时进行分闸，或短路事故未排除，又进行合闸（误操作），这时就会出现断路器反复合分闸，不仅容易引起或扩大事故，还会引起设备损坏或人身事故，所以高压开关控制回路应设计防跳。
防跳一般选用电流启动，电压保持的双线圈继电器。
电流线圈串接于分闸回路作为启动线圈。
电压线圈接于合闸回路，作为保持线圈，当分闸时，电流线圈经分闸回路起动。
如果合闸回路有故障，或处于手动合闸位置，电压线圈起启动并通过其常开接点自保持，其常闭接点马上断开合闸回路，保证断路器在分闸过程中不能马上再合闸。
防跳继电器的电流回路还可以通过其常开接点将电流线圈自保持，这样可以减轻保护继电器的出口接点断开负荷，也减少了保护继电器的保持时间要求。
有些微机保护装置自己已具有防跳功能，这样就可以不再设计防跳回路。
断路器操作机构选用弹簧储能时，如果选用储能后可以进行一次合闸和分闸的弹簧储能操作机构（也有用于重合闸的储能后可以进行二次合闸和分闸的弹簧储能操作机构），因为储能一般都要求10秒左右，当储能开关经常处于断开位置时，储一次能，合完之后，将储能开关再处于断开位置，可以跳一次闸；跳闸之后，要手动储能之后才能进行合闸，此时，也可以不再设计防跳回路。
（3）试验和互投联锁和控制对于手车开关柜，手车推出后要进行断路器合分闸试验，应设计合分闸试验按钮。
进线和母联断路，一般应根据要求进行互投联锁或控制。
（4）保护跳闸保护跳闸出口经过连接片接于跳闸回路，连接片用于保护调试，或运行过程中解除某些保护功能。
（5）合分闸回路合分闸回路为经合分闸母线为操作机构提供电源，以及其控制回路，一般都应单独画出。
4）信号回路（1）开关运行状态信号由合闸和分闸指示两个装于开关柜上的信号灯组成：经过操作转换开关不对应接线后接到正电源上。
采用微机保护后，转换开关取消了不对应接线，所以信号灯正极可以直接接到正电源上。
（2）事故信号有事故跳闸和事故预告两种信号，事故跳闸报警也要通过转化开关不对应后，接到事故跳闸信号母线上，再引到中央信号系统。
事故预告信号通过信号继电器接点引到中央信号系统。
采用微机保护后，将断路器操作机构辅助接点和信号继电器的接点分别接到微机保护单元的开关量输入端子，需要有中央信号系统时，如果微机保护单元可以提供事故跳闸和事故预告输出接点，可将其引到中央信号系统。
否则，应利用信号继电器的另一对接点引到中央信号系统。
（3）中央信号系统为安装于值班室内的集中报警系统，由事故跳闸和事故预告两套声光报警组成，光报警用光字牌，不用信号灯，光字牌分集中和分散两种。
采用变电站综合自动化系统后，可以不再设计中央信号系统，或将其简化，只设计集中报警作为计算机报警的后备报警。
5.变电站继电保护1）变电站继电保护的作用变电站继电保护能够在变电站运行过程中发生故障（三相短路、两相短路、单相接地等）和出现不正常现象时（过负荷、过电压、低电压、低周波、瓦斯、超温、控制和测量回路断线等），迅速有选择性发出跳闸命令将故障切除或发出报警，从而减少故障造成的停电范围和电气设备的损坏程度，保证电力系统稳定运行。
2）变电站继电保护的基本工作原理变电站继电保护是根据变电站运行过程中发生故障时出现的电流增加、电压升高或降低、频率降低、出现瓦斯、温度升高等现象超过继电保护的整定值（给定值）或超限值后，在整定时间内，有选择的发出跳闸命令或报警信号。
根据电流值来进行选择性跳闸的为反时限，电流值越大，跳闸越快。
根据时间来进行选择性跳闸的称为定时限保护，定时限在故障电流超过整定值后，经过时间定值给定的时间后才出现跳闸命令。
瓦斯和温度等为非电量保护。
可靠系数为一个经验数据，计算继电器保护动作值时，要将计算结果再乘以可靠系数，以保证继电保护动作的准确和可靠，其范围为1.3~1.5。
发生故障时的最小值和保护的动作值之比为继电保护的灵敏系数，一般为1.2~2，应根据设计规范要进行选择。
3）变电站继电保护按保护性质分类（1）电流速断保护：故障电流超过保护整定值无时限（整定时间为零），立即发出跳闸命令。
（2）电流延时速断保护：故障电流超过速断保护整定值时，带一定延时后发出跳闸命令。
（3）过电流保护：故障电流超过过流保护整定值，故障出现时间超过保护整定时间后发出跳闸命令。
（4）过电压保护：故障电压超过保护整定值时，发出跳闸命令或过电压信号。
（5）低电压保护：故障电压低于保护整定值时，发出跳闸命令或低电压信号。
（6）低周波减载：当电网频率低于整定值时，有选择性跳开规定好的不重要负荷。
（7）单相接地保护：当一相发生接地后对于接地系统，发出跳闸命令，对于中性点不接地系统，发出接地报警信号。
（8）差动保护：当流过变压器、中性点线路或电动机绕组，线路两端电流之差变化超过整定值时，发出跳闸命令称为纵差动保护，两条并列运行的线路或两个绕组之间电流差变化超过整定值时，发出跳闸命令称横差动保护。
（9）距离保护：根据故障点到保护安装处的距离（阻抗）发出跳闸命令称为距离保护。
（10）方向保护：根据故障电流的方向，有选择性的发出跳闸命令称为方向保护。
（11）高频保护：利用弱电高频信号传递故障信号来进行选择性跳闸的保护称为高频保护。
（12）过负荷：运行电流超过过负荷整定值（一般按最大负荷或设备额定功率来整定）时，发出过负荷信号。
（13）瓦斯保护：对于油浸变压器，当变压器内部发生匝间短路出现电气火花，变压器油被击穿出现瓦斯气体冲击安装在油枕通道管中的瓦斯继电器，故障严重，瓦斯气体多，冲击力大，重瓦斯动作于跳闸，故障不严重，瓦斯气体少，冲击力小，轻瓦斯动作于信号。
（14）温度保护：变压器、电动机或发电机过负荷或内部短路故障，出现设备本体温度升高，超过整定值发出跳闸命令或超温报警信号。
（15）主保护：满足电力系统稳定和设备安全要求，出现故障后能以最快速度有选择性的切除被保护设备或线路的保护。
（16）后备保护：主保护或断路器拒动时，用来切除除故障的保护。
主保护拒动，本电力系统或线路的另一套保护发出跳闸命令的为近后备保护。
当主保护或断路器拒动由相邻（上一级）电力设备或线路的保护来切除故障的后备保护为远后备保护。
（17）辅助保护：为补充主保护和后备保护的性能，或当主保护和后备保护检修退出时而增加的简单保护。
（18）互感器二次线路断线报警：电流互感器或电压互感器二次侧断线会引起保护误动作，所以在其发生断线后应发出断线信号。
（19）跳闸回路断线：断路器跳闸回路断线后，继电保护发出跳闸命令断路器也不能跳开，所以跳闸回路断线时应发出报警信号。
（20）自动重合闸：对于一些瞬时性故障（雷击、架空线闪路等）故障迅速切除后，不会发生永久性故障，此时再进行合闸，可以继续保证供电。
继电保护发出跳闸命令断路器跳开后马上再发出合闸命令，称为重合闸。
重合闸一次后不允许再重合的称为一次重合闸，允许再重合一次的称为二次重合闸（一般很少使用）。
有了重合闸功能之后，在发生故障后，继电保护先不考虑保护整定时间，马上进行跳闸，跳闸后，再进行重合闸，重合后故障不能切除，然后再根据继电保护整定时间进行跳闸，此种重合闸为前加速重合闸。
发生事故后继电保护先根据保护整定时间进行保护跳闸，然后进行重合闸，重合闸不成功无延时迅速发出跳闸命令，此种重合闸称为后加速重合闸。
（21）备用电源互投：两路或多路电源进线供电时，当一路断电，其供电负荷可由其它电源供电，也就是要进行电源切换，人工进行切换的称为手动互投。
自动进行切换的称为自动互投。
互投有利用母联断路器进行互投的（用于多路电源进行同时运行）和进线电源互投（一路电源为主供，其它路电源为热备用）等多种形式。
对于不允供电电源并列运行的还应加互投闭锁。
（22）同期并列和解列：对于多电源供电的变电站或发电厂要联网或上网时必须满足同期并列条件后才能并网或上网，并网或上网有手动和自动两种。
4）变电站继电保护按被保护对象分类（1）发电机保护发电机保护有定子绕组相间短路，定子绕组接地，定子绕组匝间短路，发电机外部短路，对称过负荷，定子绕组过电压，励磁回路一点及两点接地，失磁故障等。
出口方式为停机，解列，缩小故障影响范围和发出信号。
（2）电力变压器保护电力变压器保护有绕组及其引出线相间短路，中性点直接接地侧单相短路，绕组匝间短路，外部短路引起的过电流，中性点直接接地电力网中外部接地短路引起的过电流及中性点过电压、过负荷，油面降低，变压器温度升高，油箱压力升高或冷却系统故障。
（3）线路保护线路保护根据电压等级不同，电网中性点接地方式不同，输电线路以及电缆或架空线长度不同，分别有：相间短路、单相接地短路、单相接地、过负荷等。
（4）母线保护发电厂和重要变电所的母线应装设专用母线保护。
（5）电力电容器保护电力电容器有电容器内部故障及其引出线短路，电容器组和断路器之间连接线短路，电容器组中某一故障电容切除后引起的过电压、电容器组过电压，所连接的母线失压。
（6）高压电动机保护高压电动机有定子绕组相间短路、定子绕组单相接地、定子绕组过负荷、定子绕组低电压、同步电动机失步、同步电动机失磁、同步电动机出现非同步冲击电流。
6.微机保护装置1）微机保护的优点（1）可靠性高：一种微机保护单元可以完成多种保护和监测功能。
