华为OSN3500设备SLQ1单板

OSN产品常用光板光功率一览表一、NG-SDH1、SSN1BA2&SSN1BPA提供了两组LC的光纤接口,拉手条示意图请参见图3所示，SSN1BA2和SSN1BPA的成品板编码与光口说明见表1、表2：表1 SSN1BA2单板光口说明表2 SSN1BPA单板光口说明备注： PA的正常光功率范围为-36dBm ～-10dBm指的是不告警的光功率范围，对于STM-64信号，PA的输入光功率范围（PIN）以其和SL64配合后的最低接收灵敏度为准，推荐在-28 dBm ～-10dBm间使用。

2、SSN1LWX的成品板编码与光口说明见表1：表2 .SSN1LWX单板输入输出光功率说明说明：波分侧的光模块可以根据需要选配RTXM246（OTRWA）01～RTXM246（OTRWA）40共40种不同的光模块，编码分别对应（）～（），传输距离可达到170km。

在拉手条的或模块中的条码中包含波长信息，可以区分不同的光模块。

3、SEP1可以利用自身的两路线路接口，也可以配合使用的EU08、OU08等接口单板实现最多8对STM－1电接口/光接口的上下和TPS 电口保护功能。

具体参数见下表：4、SSN1SF16单板可与波分产品对接，根据不同的波长要求，选择不同波长的光模块，单板只支持一种规格收发合一长距光模块，光模块的发送光功率为：-2~+3dBm；接收灵敏度为：-28dBm；过载光功率为：-9dBm；色散受限距离(采用光纤)为：640km；光模块的频率范围：（）~，共40波。

5、SSN1SL16和SSN1SL16A提供LC的光纤接口，根据传输距离的不同要求，提供不同的收发模块，具体参数见下表：表 1 .单板配置与应用注：03037376和03037377支持的距离相同但是使用的光模块不同。

6、SSN1SLQ4/SSN1SLD4/SSN1SL4提供了LC/PC的光纤接口，根据传输距离的不同要求，提供不同的收发模块。

系统控制与通信单元
开关名 RESET ALMCUT
功能说明 复位按钮 告警切除开关
4
华为机密，未经许可不得扩散 文档密级：内部公开
系统控制与通信单元

设备ID号

物理设备的唯一标识符 取消ID拨码，支持软件设置ID 缺省ID＝49136（0xBFF0）

设置范围ID＝1～49136

对外IP地址

网段129.9.A.B/255.255.0.0 除非人为设置，否则IP跟随ID变化 A、B由ID号决定，即A*256+B=ID
5
华为机密，未经许可不得扩散 文档密级：内部公开
系统控制与通信单元
MDB 、DRDB
均为SDRAM，
MDB与DRDB内 容即时备份 FDB0、FDB1 每隔30分钟周期 定时备份，
¨ Ï ¿ ú ´ ¦ À í Ä £ ¿ é
ç Ô µ ´ ¼ ´ ¿ Ø Ä £ ¿ é
Ø Ö ¿ Æ Ä £ ¿ é
¨Ð Í Å Ä £ ¿ é
Í ¹ ø Ü ½ Ó ¿ Ú F&f OAM
+3.3V -48V ç Ô µ ´ Ä £ ¿ é +2.7V +5V
3
华为机密，未经许可不得扩散 文档密级：内部公开
alarm）

告警原因
单板未插； 单板插座已松动； 以太网通信故障。

POWER_FAIL：电源故障（PDH interface loss of signal）

告警原因
电源板开关未打开； 电源板失效； 时钟板故障或不在位；
供电电池电量过低或出现故障。
11
华为机密，未经许可不得扩散 文档密级：内部公开

OptiX OSN 3500 总装架和硬件板卡SSNB9RACK01总装机柜-OptiX OSN 3500-SSNB9RACK01-N63E拼装机柜(2200x600x300mm) SSNB9RACK02总装机柜-OptiX OSN 3500-SSNB9RACK02-N63E拼装机柜(2000x600x300mm)SSNB9RACK03总装机柜-OptiX OSN 3500-SSNB9RACK03-N66T拼装机柜(2200x600x600mm) SSNB9RACK04总装机柜-OptiX OSN 3500-SSNB9RACK04-N66T拼装机柜(2000x600x600mm)"SSNB9RACK"总装机柜-OptiX OSN 3500-SSNB9RACK05-N63E拼装机柜(2200x600x300mm)-大功耗SSEE1RFB风机盒-OptiX WDM-SSEE1RFB-遥泵风机盒-与ROP驱动板配套Telephone配套整机-公务电话-乳白色-双晶/6P2C美式插头-环保-中文资料-不干胶/螺钉两种固定方式TOOLS配套工具-SDH安装配套工具包-中英文资料-带配置表DCM Holder Suite组件｜附件-OptiX NGSDH-DCM架成套件SSNW000UPM01组件｜附件-OptiX OSN 3500-4875交流供电组件SSNESUBRACK母板插框-OptiX OSN 3500-SSNK01EAFB-增强型子架"SSN1SUBRACK01"母板插框-OptiX OSN 3500-SSN1AFB05-大功率子架SSE-RGU(72 Cores Single Fibre)功能模块-OptiX WDM-72芯单纤埋地RGU单元SSE-RGU(48 Cores Single Fibre)功能模块-OptiX WDM-48芯单纤埋地RGU单元SSE-RGU(Single Fibre)功能模块-OptiX WDM-单纤机柜RGU单元SSN1LWX-100GHz(3400ps/nm,2mW,Rx1_APD,LC,eSFP-1310nm-I-16)-Single Transmit,C_EVEN 任意速率(34M~2.7Gbps NRZ码)光波长转换配置板(单发单收,C_EVEN),100GHz(3400ps/nm,2mW,Rx1_APD,LC,1*eSFP-1310nm-I-16)SSN1LWX-100GHz(3400ps/nm,2mW,Rx1_APD,LC,ESFP-1310nm-S-16.1)-Single Transmit,C_EVEN 任意速率(34M~2.7Gbps NRZ码)光波长转换配置板(单发单收,C_EVEN),100GHz(3400ps/nm,2mW,Rx1_APD,LC,1*ESFP-1310nm-S-16.1)SSN1LWX-100GHz(12800ps/nm,Rx1_APD,LC,eSFP-1310nm-I-16)-Single Transmit,C_EVEN任意速率(34M~2.7Gbps NRZ码)光波长转换配置板(单发单收,C_EVEN),100GHz(12800ps/nm,Rx1_APD,LC,1*eSFP-1310nm-I-16)SSN1LWX-100GHz(12800ps/nm,Rx1_APD,LC,ESFP-1310nm-S-16.1)-Single Transmit,C_EVEN任意速率(34M~2.7Gbps NRZ码)光波长转换配置板(单发单收,C_EVEN),100GHz(12800ps/nm,Rx1_APD,LC,1*ESFP-1310nm-S-16.1)SSN1LWX-100GHz(3400ps/nm,2mW,Rx1_APD,LC,eSFP-1310nm-L-16.1)-Single Transmit,C_EVEN 任意速率(34M~2.7Gbps NRZ码)光波长转换配置板(单发单收,C_EVEN),100GHz(3400ps/nm,2mW,Rx1_APD,LC,1*eSFP-1310nm-L-16.1)SSN1LWX-100GHz(3400ps/nm,2mW,Rx1_APD,LC,eSFP-1310nm-I-16)-Double Transmit,C_EVEN 任意速率(34M~2.7Gbps NRZ码)光波长转换配置板(双发选收,C_EVEN),100GHz(3400ps/nm,2mW,Rx1_APD,LC,1*eSFP-1310nm-I-16)SSN1LWX-100GHz(3400ps/nm,2mW,Rx1_APD,LC,eSFP-1550nm-L-16.2)-Single Transmit,C_EVEN 任意速率(34M~2.7Gbps NRZ码)光波长转换配置板(单发单收,C_EVEN),100GHz(3400ps/nm,2mW,Rx1_APD,LC,1*eSFP-1550nm-L-16.2)SSN1LWX-100GHz(3400ps/nm,2mW,Rx1_APD,LC,ESFP-1310nm-S-16.1)-DoubleTransmit,C_EVEN任意速率(34M~2.7Gbps NRZ码)光波长转换配置板(双发选收,C_EVEN),100GHz(3400ps/nm,2mW,Rx1_APD,LC,1*ESFP-1310nm-S-16.1)SSN1LWX-100GHz(12800ps/nm,Rx1_APD,LC,eSFP-1310nm-I-16)-Double Transmit,C_EVEN任意速率(34M~2.7Gbps NRZ码)光波长转换配置板(双发选收,C_EVEN),100GHz(12800ps/nm,Rx1_APD,LC,1*eSFP-1310nm-I-16)SSN1LWX-100GHz(12800ps/nm,Rx1_APD,LC,ESFP-1310nm-S-16.1)-Double Transmit,C_EVEN任意速率(34M~2.7Gbps NRZ码)光波长转换配置板(双发选收,C_EVEN),100GHz(12800ps/nm,Rx1_APD,LC,1*ESFP-1310nm-S-16.1)SSN1LWX-100GHz(12800ps/nm,Rx1_APD,LC,eSFP-1310nm-L-16.1)-Single Transmit,C_EVEN任意速率(34M~2.7Gbps NRZ码)光波长转换配置板(单发单收,C_EVEN),100GHz(12800ps/nm,Rx1_APD,LC,1*eSFP-1310nm-L-16.1)SSN1LWX-100GHz(12800ps/nm,Rx1_APD,LC,eSFP-1550nm-L-16.2)-Single Transmit,C_EVEN任意速率(34M~2.7Gbps NRZ码)光波长转换配置板(单发单收,C_EVEN),100GHz(12800ps/nm,Rx1_APD,LC,1*eSFP-1550nm-L-16.2)SSN1LWX-100GHz(3400ps/nm,2mW,Rx1_APD,LC,eSFP-1310nm-L-16.1)-DoubleTransmit,C_EVEN任意速率(34M~2.7Gbps NRZ码)光波长转换配置板(双发选收,C_EVEN),100GHz(3400ps/nm,2mW,Rx1_APD,LC,1*eSFP-1310nm-L-16.1)SSN1LWX-100GHz(12800ps/nm,Rx1_APD,LC,eSFP-1310nm-L-16.1)-Double Transmit,C_EVEN任意速率(34M~2.7Gbps NRZ码)光波长转换配置板(双发选收,C_EVEN),100GHz(12800ps/nm,Rx1_APD,LC,1*eSFP-1310nm-L-16.1)SSN1LWX-100GHz(3400ps/nm,2mW,Rx1_APD,LC,eSFP-1550nm-L-16.2)-DoubleTransmit,C_EVEN任意速率(34M~2.7Gbps NRZ码)光波长转换配置板(双发选收,C_EVEN),100GHz(3400ps/nm,2mW,Rx1_APD,LC,1*eSFP-1550nm-L-16.2)SSN1LWX-100GHz(12800ps/nm,Rx1_APD,LC,eSFP-1550nm-L-16.2)-Double Transmit,C_EVEN任意速率(34M~2.7Gbps NRZ码)光波长转换配置板(双发选收,C_EVEN),100GHz(12800ps/nm,Rx1_APD,LC,1*eSFP-1550nm-L-16.2)SSN4SF64-(XFP-LH40-196.00)STM-64(带外FEC)光接口板(1*XFP-LH40-196.00)SSN4SFD64-(XFP-LH40-196.00)2*STM-64(带外FEC)光接口板(2*XFP-LH40-196.00)SSN4SL64-(XFP-LH40-196.00)STM-64光接口板(1*XFP-LH40-196.00)SSN1FIB制成板-OptiX OSN 3500-SSN1FIB-单路隔离滤波板-1x1拼板SSN4GSCC制成板-OptiX OSN 3500-SSN4GSCC-系统控制与通信板-1x1拼板SSN3GSCC制成板-OptiX OSN 3500-SSN3GSCC02-系统控制与通信板-1*1拼板SSN1PIUA制成板-OptiX OSN 3500-SSN1PIUA-电源接口板-1*1拼板"SSN1FXCSA"制成板-OptiX OSN 3500-SSN1FXCSA-全交叉时钟板-1*1拼板SSND00RPWR01制成板-OptiX OSN 3500-SSN1RPWR-微波电源板-1*1拼板SSND00EFS011制成板-Optix OSN 3500-SSN5EFS0-8路带交换功能的快速以太网处理板-1*1SSND0EFS0A01制成板-Optix OSN 3500-SSN1EFS0A-16路FE-带交换功能的快速以太网处理板-1*1SSND00EFS411制成板-Optix OSN 3500-SSN3EFS4-4路带交换功能的快速以太网处理板-1*1SSND0ETF8A11制成板-OptiX OSN 3500-SSN1ETF8A-8路带1588功能的10/100M快速以太网双绞线接口板-1x1拼板SSND0PETF811制成板-OptiX OSN 3500-SSN1PETF8-8端口10M/100M以太网处理板(包平面)-1*1SSN1DX1A制成板-OptiX OSN 2500-SSN1DX1A02-1*1SSN1DXA制成板-OptiX OSN 2500-SSN1DXA02-1*1"SSN2PSXCSA"制成板-Optix OSN 3500-SSN2PSXCSA-超级双平面交叉时钟板-1*1拼板"SSN1EFP0"制成板-OptiX OSN 3500-SSN1EFP0-带交换和EoPDH功能的10M/100M以太网处理板-1*1拼板SSN1DX1B制成板-OptiX OSN 2500-SSN1DX1B02-1*1SSN1SEP1制成板-OptiX OSN 3500-SSN1SEP102-8*STM-1 业务处理板-1*1拼板SSN1SLH1制成板-OptiX OSN 3500-SSN1SLH103-16xSTM-1 线路功能处理板-1x1 拼版"SSN1PIUB"制成板-OptiX OSN 3500-SSN1PIUB-电源接口板-1*2SSN1GSCC制成板-OptiX OSN 3500-SSN1GSCC02-系统控制与通信板-1*1拼板SSN1D75S制成板-OptiX OSN 3500-SSN1D75S-32xE1/T1电接口倒换出线板(75欧姆)-1x1拼板SSN1D12S制成板-OptiX OSN 3500-SSN1D12S-32xE1/T1电接口倒换出线板(120欧姆)-1x1拼板SSN1D34S制成板-OptiX OSN 3500-SSN1D34S-6路34M/45M电接口转接倒换板-1x1拼板SSN1EU08制成板-OptiX OSN 3500-SSN1EU08-8xSTM-1电接口引出板-1x1拼板SSN1OU08(S-1.1,LC)制成板-OptiX OSN 3500-SSN1OU08-8xSTM-1光口出线板(LC,S-1.1)-1x1拼板SSN1TSB8制成板-OptiX OSN 3500-SSN1TSB8-8路电接口保护倒换板-1x1拼板SSN1ETF8制成板-OptiX OSN 3500-SSN1ETF8-8路10M/100M快速以太网双绞线接口板-1x1拼板SSN1MU04制成板-OptiX OSN 3500-SSN1MU04-4xE4&STM-1电接口引出板SSN1D12B制成板-OptiX OSN 3500-SSN1D12B-32xE1/T1电接口出线板-1x1拼板SSN1DCU(60km,LC)制成板-OptiX OSN 3500-SSN1DCU01-单路色散补偿板(60km,LC)-1x1拼板 SSN1EU04制成板-OptiX OSN 3500-SSN1EU04-4xSTM-1电接口引出板-1*1拼板SSN1DCU(80km,LC)制成板-OptiX OSN 3500-SSN1DCU02-单路色散补偿板(80km,LC)-1x1拼板SSN1DCU(60km/60km,LC)制成板-OptiX OSN 3500-SSN1DCU03-双路色散补偿板(60km/60km,LC)-1x1拼板SSN1DCU(80km/80km,LC)制成板-OptiX OSN 3500-SSN1DCU04-双路色散补偿板(80km/80km,LC)-1x1拼板SSN1ETS8制成板-OptiX OSN 3500-SSN1ETS8-8路10/100M以太网双绞线转接倒换板-1x1拼板SSN1C34S制成板-OptiX OSN 3500-SSN1C34S-3xE3/T3电接口转接倒换板-1x1拼板SSN2DCU(40km,LC,3dB)制成板-OptiX OSN 3500-SSN2DCU01-单路色散补偿板(40km,LC,3dB)-1x1拼板SSN2DCU(60km/60km,LC,3dB)制成板-OptiX OSN 3500-SSN2DCU05-双路色散补偿板(60km/60km,LC,3dB)-1x1拼板SSN1DM12制成板-OptiX OSN 3500-SSN1DM12-12DDN 混合出线板SSN1COA(-37,SC)成品板-OptiX OSN 3500-SSN1COA01-盒式单路前放板(-37dBm,SC)SSN1SL64(L-64.2b,LC)成品板-OptiX OSN 3500-SSN1SL6405-STM-64光接口板(L-64.2b,LC)SSN1SL64(V-64.2b,LC)成品板-OptiX OSN 3500-SSN1SL6406-STM-64光接口板(V-64.2b,LC)SSN1SF16(Ue-16.2C&D&F,LC)成品板-OptiX OSN 3500-SSN1SF1601-STM-16(带外FEC)光接口板(Ue-16.2C&D&F,LC)SSN1SL64(S-64.2b,LC)成品板-OptiX OSN 3500-SSN1SL6402-STM-64光接口板(S-64.2b,LC)SSN1SL64(Le-64.2,LC)成品板-OptiX OSN 3500-SSN1SL6403-STM-64光接口板(Le-64.2,LC)SSN1SL64(Ls-64.2,LC)成品板-OptiX OSN 3500-SSN1SL6404-STM-64光接口板(Ls-64.2,LC)SSN2PD3成品板-OptiX OSN 3500-SSN2PD301-6xE3/DS3业务处理板SSN1IXCSA成品板-OptiX OSN 3500-SSN1IXCSA01-无限交叉时钟板-无扩展子架SSN1IXCSB成品板-OptiX OSN 3500-SSN1IXCSB01-无限交叉时钟板-带扩展子架SSN1EFT8A成品板-OptiX OSN 3500-SSN1EFT8A01-8端口10M/100M以太网透传处理板SSN3SL16(L-16.2JE,LC)成品板-OptiX OSN 3500-SSN3SL1602-STM-16光接口板(L-16.2JE,LC)SSN3SL16(V-16.2Je,LC)成品板-OptiX OSN 3500-SSN3SL1603-STM-16光接口板(V-16.2Je,LC)SSN3SL16(U-16.2,LC)成品板-OptiX OSN 3500-SSN3SL1604-STM-16光接口板(U-16.2,LC)SSN2PQ3成品板-OptiX OSN 3500-SSN2PQ301-12xE3/DS3业务处理板TN11OBU101成品板-OptiX OSN 6800-TN11OBU101-C波段光功率放大单元(最大-4dBm输入,16dbm输出,增益20dB)TN11OBU102成品板-OptiX OSN 6800-TN11OBU102-C波段光功率放大单元(最大-3dBm输入,20dBm输出,增益23dB)TN11MR401成品板-OptiX OSN 6800-TN11MR401-四路光分插复用板(192.1/192.2/192.3/192.4THz)-DWDMTN11MR402成品板-OptiX OSN 6800-TN11MR402-四路光分插复用板(192.5/192.6/192.7/192.8THz)-DWDMTN11MR403成品板-OptiX OSN 6800-TN11MR403-四路光分插复用板(192.9/193.0/193.1/193.2THz)-DWDMTN11MR404成品板-OptiX OSN 6800-TN11MR404-四路光分插复用板(193.3/193.4/193.5/193.6THz)-DWDMTN11MR405成品板-OptiX OSN 6800-TN11MR405-四路光分插复用板(193.7/193.8/193.9/194.0THz)-DWDMTN11MR406成品板-OptiX OSN 6800-TN11MR406-四路光分插复用板(194.1/194.2/194.3/194.4THz)-DWDMTN11MR407成品板-OptiX OSN 6800-TN11MR407-四路光分插复用板(194.5/194.6/194.7/194.8THz)-DWDMTN11MR408成品板-OptiX OSN 6800-TN11MR408-四路光分插复用板(194.9/195.0/195.1/195.2THz)-DWDMTN11MR409成品板-OptiX OSN 6800-TN11MR409-四路光分插复用板(195.3/195.4/195.5/195.6THz)-DWDMTN11MR410成品板-OptiX OSN 6800-TN11MR410-四路光分插复用板(195.7/195.8/195.9/196.0THz)-DWDMTN11CMR401成品板-OptiX OSN 6800-TN11CMR401-四路光分插复用板(1291/1311/1331/1351nm)-CWDMTN11CMR402成品板-OptiX OSN 6800-TN11CMR402-四路光分插复用板(1391/1411/1431/1451nm)-CWDMTN11CMR403成品板-OptiX OSN 6800-TN11CMR403-四路光分插复用板(1471/1491/1591/1611nm)-CWDMTN11CMR404成品板-OptiX OSN 6800-TN11CMR404-四路光分插复用板(1511/1531/1551/1571nm)-CWDMSSN2PL3A成品板-OptiX OSN 3500-SSN2PL3A01-3xE3/T3前出线业务处理板SSN2PL3成品板-OptiX OSN 3500-SSN2PL301-3xE3/T3业务处理板SSN2BPA(14/-38,LC)成品板-OptiX OSN 3500-SSN2BPA01-光功率及前置放大板(-38dBm~-10dBm,22dB~33dB;-6dBm~+3dBm,14dBm,LC)SSND00IFSD01成品板-OptiX OSN 3500-SSN1IFSD1-双端口中频板SSN1PQM成品板-OptiX OSN 3500-SSN1PQM11-63xE1/T1业务处理板SSND0SXCSA11成品板-OptiX OSN 3500-SSN1SXCSA02-超级交叉时钟板-无扩展支架SSND0SF64A00成品板-OptiX OSN 3500-SSN1SF64A01-STM-64(带外FEC)光接口板(DRZ光接口码型)SSND0SXCSB11成品板-OptiX OSN 3500-SSN1SXCSB02-超级交叉时钟板-带扩展支架SSN2PQ1A成品板-OptiX OSN 3500-SSN2PQ1A02-63xE1业务处理板(E1/75ohm)SSN2PQ1B成品板-OptiX OSN 3500-SSN2PQ1B02-63xE1业务处理板(E1/120ohm)SS6COA(14 SC)成品板-OptiX 2500+-SS61COA01-盒式单路功放板(14dBm,SC)SS6COA(17 SC)成品板-OptiX 2500+-SS61COA02-盒式单路功放板(17dBm,SC)SSN1SF64(Ue-64.2c-e,LC)成品板-OptiX OSN 3500-SSN1SF6401-STM-64(带外FEC)光接口板(Ue-64.2c~e)SSN1GXCSA成品板-OptiX OSN 3500-SSN1GXCSA01-普通交叉时钟板SSN1AUX成品板-OptiX OSN 3500-SSN1AUX01-系统辅助接口板SSN1BA2(14/14,LC)成品板-OptiX OSN 3500-SSN1BA201-双路光功率放大板(-6dBm~+3dBm,14dBm,LC)SSN1BA2(17/17,LC)成品板-OptiX OSN 3500-SSN1BA202-双路光功率放大板(-6dBm~+3dBm,17dBm,LC)SSN1BA2(14,LC)成品板-OptiX OSN 3500-SSN1BA203-光功率放大板(-6dBm~+3dBm,14dBm,LC)SSN1BA2(17,LC)成品板-OptiX OSN 3500-SSN1BA204-光功率放大板(-6dBm~+3dBm,17dBm,LC)SSN1BPA(17/-38,LC)成品板-OptiX OSN 3500-SSN1BPA02-光功率及前置放大板(-38dBm~-10dBm,22dB;-6dBm~+3dBm,17dBm,LC)SSN1EFT8成品板-OptiX OSN 3500-SSN1EFT801-16端口10M/100M以太网透传处理板SSN1SL64(I-64.2,LC)成品板-OptiX OSN 3500-SSN1SL6401-STM-64光接口板(I-64.2,LC)SSN1UXCSA成品板-OptiX OSN 3500-SSN1UXCSA01-超强型交叉时钟板（不带扩展子架）SSN1UXCSB成品板-OptiX OSN 3500-SSN1UXCSB01-超强型交叉时钟板(带扩展子架)SSN1XCE成品板-OptiX OSN 3500-SSN1XCE01-扩展子架交叉板SS6M1COA(R)成品板-OptiX 2500+-SS6M1COA-盒式拉曼放大器SSN2SPQ4成品板-OptiX OSN 3500-SSN2SPQ401-4xE4&STM-1电接口板SSN1ADQ1(S-1.1,LC)成品板单元-OptiX OSN 3500-SSN1ADQ110-4路155M ATM处理板(S-1.1,LC)SSN1ADQ1(Ie-1,LC,MM)成品板单元-OptiX OSN 3500-SSN1ADQ114-4路155M ATM处理板(Ie-1,LC,多模)SSN1ADQ1(L-1.1,LC)成品板单元-OptiX OSN 3500-SSN1ADQ111-4路155M ATM处理板(L-1.1,LC)SSN1ADQ1(L-1.2,LC)成品板单元-OptiX OSN 3500-SSN1ADQ112-4路155M ATM处理板(L-1.2,LC)SSN1ADL4(S-4.1,LC)成品板单元-OptiX OSN 3500-SSN1ADL410-1路622M ATM处理板(S-4.1,LC)SSN1EFF8(100Base-SX,1310-LC)成品板单元-OptiX OSN 3500-SSN1EFF810-8路10/100M以太网光纤接口板(100Base-SX,1310-LC)SSN1EFF8(100Base-LX,1310-LC)成品板单元-OptiX OSN 3500-SSN1EFF811-8路10/100M以太网光纤接口板(100Base-LX,1310-LC)SSN1IDQ1(Ie-1,LC,MM)成品板单元-OptiX OSN 3500-SSN1IDQ114-4路155M IMA/ATM处理板(Ie-1,LC,多模)SSN2EGR2(1000BASE-SX,850-LC)成品板单元-OptiX OSN 3500-SSN2EGR210-两路千兆以太环网处理板（1000BASE-SX,850-LC）SSN2EGR2(1000BASE-LX,1310-LC)成品板单元-OptiX OSN 3500-SSN2EGR211-两路千兆以太环网处理板(1000BASE-LX,1310-LC)SSN2EMR0(1000BASE-SX,850-LC)成品板单元-OptiX OSN 3500-SSN2EMR010-12路10M/100M 电口和1路千兆光口混合以太环网处理板（1000BASE-SX,850-LC）SSN2EMR0(1000BASE-LX,1310-LC)成品板单元-OptiX OSN 3500-SSN2EMR011-12路10M/100M电口和1路千兆光口混合以太环网处理板(1000BASE-LX,1310-LC)SSN1IDQ1(S-1.1,LC)成品板单元-OptiX OSN 3500-SSN1IDQ110-4路155M IMA/ATM处理板(S-1.1,LC)SSN1EGS4(1000BASE-SX,850-LC)成品板单元-OptiX OSN 3500-SSN1EGS410-四路交换式千兆以太网处理板（1000BASE-SX,850-LC）SSN1EGS4(1000BASE-LX,1310-LC)成品板单元-OptiX OSN 3500-SSN1EGS411-四路交换式千兆以太网处理板(1000BASE-LX,1310-LC)SSN1EGS4(1000BASE-ZX,1310-LC)成品板单元-OptiX OSN 3500-SSN1EGS412-四路交换式千兆以太网处理板(1000BASE-VX,1310-LC)SSN1EGS4(1000BASE-ZX,1550-LC)成品板单元-OptiX OSN 3500-SSN1EGS413-四路交换式千兆以太网处理板(1000BASE-ZX,1550-LC)SSN1EMS4(1000BASE-SX,850-LC)成品板单元-OptiX OSN 3500-SSN1EMS410-4端口带交换功能的千兆以太网/快速以太网处理板（1000BASE-SX,850-LC）SSN1EMS4(1000BASE-LX,1310-LC)成品板单元-OptiX OSN 3500-SSN1EMS411-4端口带交换功能的千兆以太网/快速以太网处理板(1000BASE-LX,1310-LC)SSN1EMS4(1000BASE-ZX,1310-LC)成品板单元-OptiX OSN 3500-SSN1EMS412-4端口带交换功能的千兆以太网/快速以太网处理板(1000BASE-VX,1310-LC)SSN1MST4(2xFC,MM,0.5km)成品板单元-OptiX OSN 3500-SSN1MST412-4端口多业务透传处理板(2xFC,MM,0.5km)SSN1MST4(1xFC MM+2xESCON/DVB-ASI MM)成品板单元-OptiX OSN 3500-SSN1MST415-4端口多业务透传处理板(1xFC MM＋2xESCON/DVB-ASI MM)SSN2SLO1(S-1.1,LC)成品板单元-OptiX OSN 3500-SSN2SLO110-8xSTM-1光接口板（S-1.1,LC）SSN2SLO1(L-1.1,LC)成品板单元-OptiX OSN 3500-SSN2SLO111-8xSTM-1光接口板（L-1.1,LC）SSN2SLO1(L-1.2,LC)成品板单元-OptiX OSN 3500-SSN2SLO112-8xSTM-1光接口板（L-1.2,LC） SSN2SLO1(Ve-1.2,LC)成品板单元-OptiX OSN 3500-SSN2SLO113-8xSTM-1光接口板（Ve-1.2,LC） SSN2SLO1(I-1,LC)成品板单元-OptiX OSN 3500-SSN2SLO114-8xSTM-1光接口板（I-1,LC）SSN1ROP成品板单元-OptiX OSN 3500-SSN1ROP01-远端光泵浦驱动板SSN1EAS2(10GBASE-LR/LW,1310-LC)成品板单元-OptiX OSN 3500-SSN1EAS210-两路10G以太网交换处理板(10GBASE-LR/LW,1310-LC)SSND0IDQ1A01成品板单元-OptiX OSN 3500-SSN1IDQ1A10-增强型4*155M IMA/ATM处理板(Ie-1,LC,MM)SSND0IDQ1A02成品板单元-OptiX OSN 3500-SSN1IDQ1A11-增强型4*155M IMA/ATM处理板(S-1.1,LC)SSND0IDL4A01成品板单元-OptiX OSN 3500-SSN1IDL4A10-增强型1*622M IMA/ATM处理板(S-4.1,LC)SSND00EGT211成品板单元-OptiX OSN 3500-SSN2EGT210-双光口千兆以太网透传处理板(1000BASE-SX,850-LC)SSND00EGT212成品板单元-Optix OSN 3500-SSN2EGT211-双光口千兆以太网透传处理板(1000BASE-LX,1310-LC)SSND0RPC0201成品板单元-OptiX OSN 3500-SSN1RPC0201-C波段后向Raman驱动板,支持Los检测SSND00EGT213成品板单元-OptiX OSN 3500-SSN2EGT212-双光口千兆以太网透传处理板(1000BASE-VX,1310-LC)SSND0RPC0101成品板单元-OptiX OSN 3500-SSN1RPC0101-C波段高功率前向Raman驱动单元SSND00EGT214成品板单元-OptiX OSN 3500-SSN2EGT213-双光口千兆以太网透传处理板(1000BASE-ZX,1550-LC)SSND00EGS211成品板单元-OptiX OSN 3500-SSN3EGS212-二路交换式千兆以太网处理板(1000BASE-VX,1310-LC)SSND00EGS213成品板单元-OptiX OSN 3500-SSN3EGS210-二路交换式千兆以太网处理板(1000BASE-SX,850-LC)SSND00EGS212成品板单元-OptiX OSN 3500-SSN3EGS211-二路交换式千兆以太网处理板(1000BASE-LX,1310-LC)SSND00EGS411成品板单元-OptiX OSN 3500-SSN4EGS410-四路交换式千兆以太网处理板(1000BASE-SX,850-LC)SSND00EGS412成品板单元-OptiX OSN 3500-SSN4EGS411-四路交换式千兆以太网处理板(1000BASE-LX,1310-LC)SSND00EGS413成品板单元-OptiX OSN 3500-SSN4EGS412-四路交换式千兆以太网处理板(1000BASE-VX,1310-LC)SSND00EMS210成品板单元-OptiX OSN 3500-SSN1EMS210-2端口带交换功能的千兆以太网/快速以太网处理板(1000BASE-ZX,1550-LC)SSND00EMS211成品板单元-OptiX OSN 3500-SSN1EMS211-2端口带交换功能的千兆以太网/快速以太网处理板(1000BASE-SX,850-LC)SSND00EMS212成品板单元-OptiX OSN 3500-SSN1EMS212-2端口带交换功能的千兆以太网/快速以太网处理板(1000BASE-LX,1310-LC)SSND00EGS415成品板单元-OptiX OSN 3500-SSN4EGS414-四路交换式千兆以太网处理板(1000BASE-T (RJ45) SFP)SSN3SL16A(I-16,LC)成品板单元-OptiX OSN 3500-SSN3SL16A06-STM-16 光接口板(I-16,LC)SSN3SL16A(S-16.1,LC)成品板单元-OptiX OSN 3500-SSN3SL16A07-STM-16 光接口板(S-16.1,LC)SSN3SL16A(L-16.1,LC)成品板单元-OptiX OSN 3500-SSN3SL16A08-STM-16 光接口板(L-16.1,LC)SSN3SL16A(L-16.2,LC)成品板单元-OptiX OSN 3500-SSN3SL16A09-STM-16 光接口板(L-16.2,LC)SSND0SLO1611成品板单元-OptiX OSN 3500-SSN1SLO1611-8*STM-16光接口板(S-16.1,LC)SSND0SLO1612成品板单元-OptiX OSN 3500-SSN1SLO1612-8*STM-16光接口板(L-16.1,LC)SSND0SLO1613成品板单元-OptiX OSN 3500-SSN1SLO1613-8*STM-16光接口板(L-16.2,LC)SSN1SLQ16(S-16.1,LC)成品板单元-OptiX OSN 3500-SSN1SLQ1621-4*STM-16光接口板(S-16.1,LC)SSN1SLQ16(L-16.1,LC)成品板单元-OptiX OSN 3500-SSN1SLQ1622-4*STM-16光接口板(L-16.1,LC)SSN1SLQ16(L-16.2,LC)成品板单元-OptiX OSN 3500-SSN1SLQ1623-4*STM-16光接口板(L-16.2,LC)SSND0EFF8A12成品板单元-OptiX OSN 3500-SSN1EFF8A11-8路带1588功能的100M快速以太网光纤接口板(100Base-LX,1310-LC)SSND0EFF8A11成品板单元-OptiX OSN 3500-SSN1EFF8A10-8路带1588功能的100M快速以太网光纤接口板(100Base-SX,1310-LC)SSN1EMS4(1000BaseT,RJ45)成品板单元-OptiX OSN 3500-SSN1EMS414-4端口带交换功能的千兆以太网/快速以太网板(1000BaseT,RJ45)SSN1EGS4(1000BaseT,RJ45)成品板单元-OptiX OSN 3500-SSN1EGS414-四路交换式千兆以太网处理板(1000BaseT,RJ45)SSND0SLO1601成品板单元-OptiX OSN 3500-SSN4SLO1601-8xSTM-16光接口板(I-16,LC)SSND0SLO1602成品板单元-OptiX OSN 3500-SSN4SLO1602-8xSTM-16光接口板(S-16.1,LC)SSND0SLO1603成品板单元-OptiX OSN 3500-SSN4SLO1603-8xSTM-16 光接口板(L-16.1,LC)SSND0SLO1604成品板单元-OptiX OSN 3500-SSN4SLO1604-8xSTM-16光接口板(L-16.2,LC)SSN3SLH41(S-1.1 & S-4.1,LC)成品板单元-OptiX OSN 3500-SSN3SLH4102-8xSTM-1 & 8xSTM-4 光接口板(S-1.1 & S-4.1,LC)SSN3SLH41(S-1.1,LC)成品板单元-OptiX OSN 3500-SSN3SLH4103-16xSTM-1 光接口板(S-1.1,LC)SSN3SLH41(S-4.1,LC)成品板单元-OptiX OSN 3500-SSN3SLH4105-16xSTM-4 光接口板(S-4.1,LC)SSND0SLD6402成品板单元-OptiX OSN 3500-SSN4SLD6402-2xSTM-64光接口板(S-64.2b,LC)SSND0SLQ1601成品板单元-OptiX OSN 3500-SSN4SLQ1601-4xSTM-16光接口板(I-16,LC)SSND0SLQ1602成品板单元-OptiX OSN 3500-SSN4SLQ1602-4xSTM-16光接口板(S-16.1,LC)SSND0SLQ1603成品板单元-OptiX OSN 3500-SSN4SLQ1603-4xSTM-16 光接口板(L-16.1,LC)SSND0SLQ1604成品板单元-OptiX OSN 3500-SSN4SLQ1604-4xSTM-16光接口板(L-16.2,LC)SSND0SFD6401成品板单元-OptiX OSN 3500-SSN4SFD6401-2xSTM-64(带外FEC)光接口板(Ue-64.2c~e)SSND00SF6401成品板单元-OptiX OSN 3500-SSN4SF6401-STM-64(带外FEC)光接口板(Ue-64.2c~e)SSND00SL6401成品板单元-OptiX OSN 3500-SSN4SL6401-1xSTM-64光接口板(I-64.1,LC)SSND00SL6403成品板单元-OptiX OSN 3500-SSN4SL6403-1xSTM-64光接口板(P1L1-2D2,LC)SSND00SL6402成品板单元-OptiX OSN 3500-SSN4SL6402-1xSTM-64光接口板(S-64.2b,LC)SSND00SL6404成品板单元-OptiX OSN 3500-SSN4SL6404-1xSTM-64光接口板(V-64.2b,LC)SSND0SLD6401成品板单元-OptiX OSN 3500-SSN4SLD6401-2xSTM-64光接口板(I-64.1,LC)SSN1SLD64(I-64.1,LC)成品板单元-OptiX OSN 3500-SSN1SLD6401-2xSTM-64光接口板(I-64.1,LC)SSN1SLD64(S-64.2b,LC)成品板单元-OptiX OSN 3500-SSN1SLD6402-2xSTM-64光接口板(S-64.2b,LC)SSN1SLD16(I-16,LC)成品板单元-OptiX OSN 3500-SSN1SLD1601-2xSTM-16光接口板(I-16,LC)SSN1SLD16(S-16.1,LC)成品板单元-OptiX OSN 3500-SSN1SLD1602-2xSTM-16光接口板(S-16.1,LC)SSN1SLD16(L-16.1,LC)成品板单元-OptiX OSN 3500-SSN1SLD1603-2xSTM-16光接口板(L-16.1,LC)SSN1SLD16(L-16.2,LC)成品板单元-OptiX OSN 3500-SSN1SLD1604-2xSTM-16光接口板(L-16.2,LC)SSN1SLQ1A(S-1.1,LC)成品板单元-OptiX OSN 3500-SSN1SLQ1A22-4xSTM-1 光接口板(S-1.1,LC) SSN1SLQ4A(L-4.1,LC)成品板单元-OptiX OSN 3500-SSN1SLQ4A21-4xSTM-4 光接口板(L-4.1,LC) SSN1SLT1(L-1.1,LC)成品板单元-OptiX OSN 3500-SSN1SLT124-12xSTM-1光接口板(L-1.1 LC)SSN1SLQ4A(L-4.2,LC)成品板单元-OptiX OSN 3500-SSN1SLQ4A22-4xSTM-4 光接口板(L-4.2,LC) SSN1SLT1(L-1.2,LC)成品板单元-OptiX OSN 3500-SSN1SLT125-12xSTM-1光接口板(L-1.2 LC)SSN1SLT1(S-1.1,LC)成品板单元-OptiX OSN 3500-SSN1SLT123-12xSTM-1光接口板(S-1.1 LC)SSN1SLQ1A(L-1.1,LC)成品板单元-OptiX OSN 3500-SSN1SLQ1A23-4xSTM-1 光接口板(L-1.1,LC) SSN1SLQ1A(L-1.2,LC)成品板单元-OptiX OSN 3500-SSN1SLQ1A24-4xSTM-1 光接口板(L-1.2,LC)SSN1SLQ1A(Ie-1,LC,MM)成品板单元-OptiX OSN 3500-SSN1SLQ1A25-4xSTM-1 光接口板(Ie-1,LC,多模)SSN1SLD4A(S-4.1,LC)成品板单元-OptiX OSN 3500-SSN1SLD4A20-2xSTM-4 光接口板(S-4.1,LC) SSN1SLD4A(L-4.1,LC)成品板单元-OptiX OSN 3500-SSN1SLD4A21-2xSTM-4 光接口板(L-4.1,LC) SSN1SLD4A(L-4.2,LC)成品板单元-OptiX OSN 3500-SSN1SLD4A22-2xSTM-4 光接口板(L-4.2,LC) SSN1SL4A(S-4.1,LC)成品板单元-OptiX OSN 3500-SSN1SL4A20-STM-4 光接口板(S-4.1,LC)SSN1SL4A(L-4.1,LC)成品板单元-Optix OSN 3500-SSN1SL4A21-STM-4 光接口板(L-4.1,LC)SSN1SL4A(L-4.2,LC)成品板单元-OptiX OSN 3500-SSN1SL4A22-STM-4 光接口板(L-4.2,LC)SSN1SL4A(Ve-4.2,LC)成品板单元-OptiX OSN 3500-SSN1SL4A23-STM-4 光接口板(Ve-4.2,LC) SSN1SL1A(S-1.1,LC)成品板单元-OptiX OSN 3500-SSN1SL1A20-STM-1 光接口板(S-1.1,LC)SSN1SL1A(L-1.1,LC)成品板单元-OptiX OSN 3500-SSN1SL1A21-STM-1 光接口板(L-1.1,LC)SSN1SL1A(L-1.2,LC)成品板单元-OptiX OSN 3500-SSN1SL1A22-STM-1 光接口板(L-1.2,LC)SSN1SLQ4A(S-4.1,LC)成品板单元-OptiX OSN 3500-SSN1SLQ4A20-4xSTM-4 光接口板(S-4.1,LC) "SSN3SL64(I-64.1,LC)"成品板单元-OptiX OSN 3500-SSN3SL6401-1xSTM-64光接口板(I-64.1,LC)"SSN4SL64(Le-64.2,LC)"成品板单元-OptiX OSN 3500-SSN4SL6405-1xSTM-64光接口板(Le-64.2,LC)SS-DL-SMB-75-130中继电缆-130.00m-75ohm-6.7mm-(SMB75直母-Ⅶ)-(SYV75-3.8/0.61(S))SS-DL-SMB(RG)-75-30中继电缆-E3/T3中继电缆-30.00m-75ohm-5.8mm-(SMB75直母-VI)-(RG59/U)T-75-63-SMB-20中继电缆-155M中继电缆-20m-75ohm-4.4mm-(SMB75直母-Ⅷ)-(SFYV75-2.4/0.4(S))T-75-63-SMB-25中继电缆-155M中继电缆-25m-75ohm-4.4mm-(SMB75直母-Ⅷ)-(SFYV75-2.4/0.4(S))T-75-63-SMB-30中继电缆-155M中继电缆-30m-75ohm-4.4mm-(SMB75直母-Ⅷ)-(SFYV75-2.4/0.4(S))T-75-63-SMB-40中继电缆-155M中继电缆-40m-75ohm-4.4mm-(SMB75直母-Ⅷ)-(SFYV75-2.4/0.4(S))SS-DL-V35-DTE-3单根电缆-V.35串口电缆-3m-(D28公)-(CC(5P+8C)0.32P296U(S))-(D34公+D34塑料壳)-DTESS-DL-V35-DCE-3单根电缆-V.35串口电缆-3m-(D28公)-(CC(5P+8C)0.32P296U(S))-(D34母+D34塑料壳)-DCE。

COM调 试 口 F1 扩展子架网口 机柜告警灯输出 公务电话 出子网公务电话1 出子网公务电话2 OAM口 S1 S2 S3 S4
适应）
2路75/120欧时钟输入、输出 支持1路公务，2路出子网电话 F1
级连机柜告警灯输入 开关量告警级联接口 开 关 量 告 警 输 出 1～ 4 告 警 输 入 1～ 4 告 警 输 入 5～ 8 告 警 输 入 9～ 12 告 警 输 入 13～ 16
G X C S A
S L S S S S L O L L L O T O O O T 10 T T T 14 11 12 13 G 6 X 10 2.5 2.5 2 C 2 G G G M S A
S L O T 15
S L O T 16
S L O T 17
S L O T 18
6 6 2 2 S S 2 2 C C M M C C
单板 中文全称 3500 配置I(35G)可插槽位 3500 配置II (60G)可插槽位
ssn1pq1
ssn1pqm ssn1d75s ssn1d12s ssn1d12b ssn1pd3 ssn1pl3 ssn1d34s ssn1spq4 ssn1mu04 ssn1tsb8 ssn1tsb4
63xE1业务处理板
OSN 3500系统配置I
• • • • • • • • • • 系统为STM-16多ADM配置， 单系统可支持3个2.5G 2纤复用段环 可以平滑升级为STM-64系统： 可以直接在配置I 基础上增加STM-64线卡， 也可以通过更换交叉板，升级为配置II 交叉板支持256×256 VC4（40G）， 96×96 VC3（5G）/2016×2016 （5G）VC12无阻塞交叉 系统支持6个STM-16槽位， 2个STM-64槽位，8个622M槽位

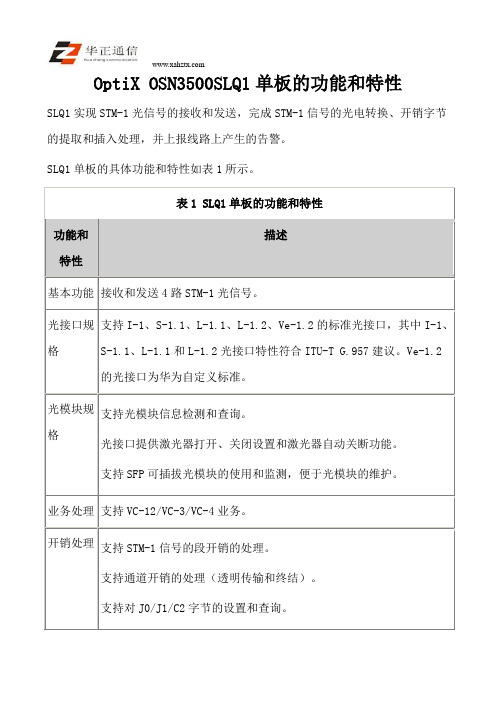

OptiX OSN3500SLQ1单板的功能和特性SLQ1实现STM-1光信号的接收和发送，完成STM-1信号的光电转换、开销字节的提取和插入处理，并上报线路上产生的告警。

SLQ1单板的具体功能和特性如表1所示。

表1 SLQ1单板的功能和特性功能和特性描述基本功能接收和发送4路STM-1光信号。

光接口规格支持I-1、S-1.1、L-1.1、L-1.2、Ve-1.2的标准光接口，其中I-1、S-1.1、L-1.1和L-1.2光接口特性符合ITU-T G.957建议。

Ve-1.2的光接口为华为自定义标准。

光模块规格支持光模块信息检测和查询。

光接口提供激光器打开、关闭设置和激光器自动关断功能。

支持SFP可插拔光模块的使用和监测，便于光模块的维护。

业务处理支持VC-12/VC-3/VC-4业务。

开销处理支持STM-1信号的段开销的处理。

支持通道开销的处理（透明传输和终结）。

支持对J0/J1/C2字节的设置和查询。

表1 SLQ1单板的功能和特性描述功能和特性支持1～4路ECC通信。

告警和性提供丰富的告警和性能事件，便于设备的管理和维护。

能保护方式支持二纤单向复用段环保护、四纤复用段环保护、线性复用段保护、SNCP（Sub-Network Connection Protection）保护、SNCTP（Sub-NetworkConnection Tunnel Protection）和SNCMP（Sub-Network ConnectionMulti-protection）保护方式。

维护特性支持光口级别的内环回、外环回功能。

支持软复位和硬复位，软复位不影响业务。

支持单板制造信息的查询功能。

支持FPGA的在线加载功能。

支持单板软件的平滑升级。

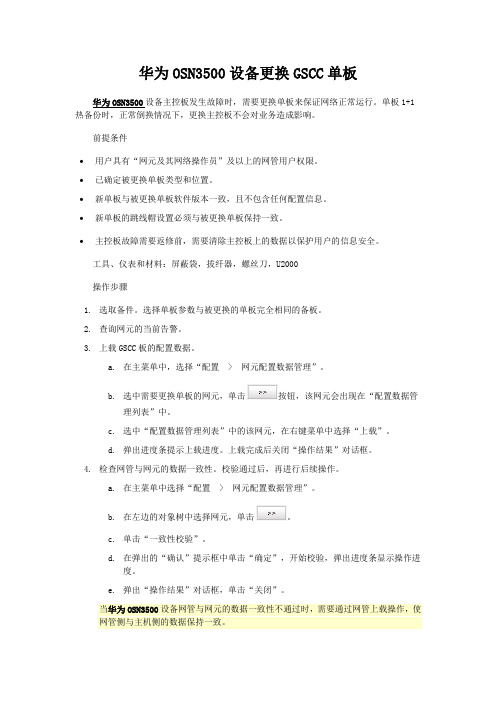

华为OSN3500设备更换GSCC单板华为OSN3500设备主控板发生故障时，需要更换单板来保证网络正常运行。

单板1+1热备份时，正常倒换情况下，更换主控板不会对业务造成影响。

前提条件∙用户具有“网元及其网络操作员”及以上的网管用户权限。

∙已确定被更换单板类型和位置。

∙新单板与被更换单板软件版本一致，且不包含任何配置信息。

∙新单板的跳线帽设置必须与被更换单板保持一致。

∙主控板故障需要返修前，需要清除主控板上的数据以保护用户的信息安全。

工具、仪表和材料：屏蔽袋，拔纤器，螺丝刀，U2000操作步骤1.选取备件。

选择单板参数与被更换的单板完全相同的备板。

2.查询网元的当前告警。

3.上载GSCC板的配置数据。

a.在主菜单中，选择“配置 > 网元配置数据管理”。

b.选中需要更换单板的网元，单击按钮，该网元会出现在“配置数据管理列表”中。

c.选中“配置数据管理列表”中的该网元，在右键菜单中选择“上载”。

d.弹出进度条提示上载进度。

上载完成后关闭“操作结果”对话框。

4.检查网管与网元的数据一致性。

校验通过后，再进行后续操作。

a.在主菜单中选择“配置 > 网元配置数据管理”。

b.在左边的对象树中选择网元，单击。

c.单击“一致性校验”。

d.在弹出的“确认”提示框中单击“确定”，开始校验，弹出进度条显示操作进度。

e.弹出“操作结果”对话框，单击“关闭”。

当华为OSN3500设备网管与网元的数据一致性不通过时，需要通过网管上载操作，使网管侧与主机侧的数据保持一致。

5.查询网元的用户数据。

a.在网元图标上单击右键，选择“网元管理器”。

b.在“功能树”中选择“安全 > 网元用户管理”。

c.单击“查询”。

d.记录下返回的网元用户数据，以备恢复网元用户数据时使用。

6.查询网元的当前用户。

a.在“功能树”中选择“安全 > 网元登录管理”。

b.在“网元登录管理表”中选中网元，单击“查询”。

c.记录返回的网元登录的当前用户，以备恢复网元用户数据时使用。

OptiX OSN3500是MADM系统，可提供多达160路ECC的处理能力
OSN3500提供的保护功能
基于ASON的保护
Mesh网保护 SLA业务分级保护：钻石级、金级、银级、铜级、铁级
设备级保护
主控、时钟、交叉、电源、二次电源备份保护 DDN业务、1.5M/2M、34M/45M、140M/155M电口板TPS保护 保护方式 最大支持能力 以太网TPS保护
光口数
备注
色散距离： 170km
-2
3
-31
-9
3500
1
APD
STM-16 定波长 波一：192.1 波二：192.2 … 波四十：196.0 波一：192.1 波二：192.2 … 波四十：196.0 色散距离： 640km
-5
-1
-31
-9
12800
1
APD
色散距离： 40km -4 -1 -17 -1 800 1
TM ADM MADM
单子架最大接入能力 4路 8路 46路 148路
ቤተ መጻሕፍቲ ባይዱ
STM-1标准业务
共享路径组网 两个或多个环网可以共享一段光纤，实现保护。 OSN 3500目前支持两个MSP环共享一段光路， 即复用段共享光路保护
ADM
MADM
图注：
MADM
ADM
TM
Ç Ä Ö Ü Í ø Ô ª
环相交
二环都可工作于SNCP或MSP下。由于二环间有两个相交点，故环 间互通业务可得到保护，跨环的业务可通过SNCP实现保护
图注：
MADM
ADM
TM
Ç Ä Ö Ü Í ø Ô ª
OptiX OSN 3500是MADM系统，可提供多达160路ECC的处理能力

机柜最大可配置的电缆数量： 受机柜出线区域大小的影响，机 柜可配置的E1/T1数量有限制， 其可配置信息见表。

1）每个OSN3500系统必须配置OSN3500主子架，配置数量为1。 2）一个机柜只安装一个子架时，默认安装在机柜的底部。 3）请注意600mm机柜请勿使用背靠背安装方式。 4）虽插框自带电源板，但机柜上部仍要配电源盒，以实现电源接入配线和通过空气开关保护设备的功能
2.2、OSN3500 2.5G光板配置原则－1

2.2、OSN3500 2.5G光板配置原则-2

2.3、OSN3500 622M光板配置原则

2.4、OSN3500 155M光板配置原则-1

2.11、OSN IMA单板功能列表

2.15、OSN光放板单板配置原则和功能介绍

2.16、OSN3500支路业务上下

西安华正通信技术有限公司

2.9、OSN RPR以太网单板功能列表-3

2.10、OSN3500 ATM数据板配置原则-1

OSN 7500、3500、2500、1500上的数据板是通用的，且线缆配置、接口板均相同
2.10、OSN ATM单板功能列表-2

EFS0、EFT8单板能够支持槽位带宽的自适应，即可以根据相应的槽位调整上行带宽
2.7、OSN3500 GE数据板配置原则

数据接入能力由槽位的总线带宽决定，最大4*GE
2.7、OSN3500 GE数据板配置原则-1
数据接入能力由槽位的总线带宽决定，最大4*GE

2.7、OSN3500 GE数据板配置原则-2

EGS4、EMF4、 EGS2、EMR0、EGR2单板能够支持槽位带宽的自适应， 即可以根据相应的表-1

华为OSN3500设备ADQ1单板功能原理
华为OSN3500设备ADQ1单板是由光电转换模块、物理层模块、ATM模块、E3模块、映射模块、逻辑控制模块、时钟模块和电源模块组成。

各模块具体功能如下所示：
光电转换模块：在接收方向，光电转换模块将光信号转换成电信号。

在发送方向，光电转换模块将电信号转换成光信号。

华为OSN3500设备ADQ1单板物理层模块主要负责将ATM信元映射到SDH帧中；将SDH帧解映射到ATM信元及在ATM业务物理层进行信元定界并对信头差错控制序列进行测试，同时生成相应的控制序列。

ATM模块主要完成ATM协议中定义的如下ATM层功能：流量控制；信元帧头提取和生成及ATM交换。

华为OSN3500设备ADQ1单板E3模块主要处理E3速率的ATM业务。

E3模块完成下面的功能：将ATM信元映射到E3容器中；将E3容器解映射到ATM信元及对E3速率的ATM 业务进行ATM物理层的相关处理。

华为OSN3500设备ADQ1单板映射模块完成下面的功能：
●将ATM信元映射到SDH帧净荷中；
●将SDH帧净荷解映射到ATM信元；
●完成ATM物理层的功能及完成VC4-Xv(X≤4)虚级联。

逻辑控制模块完成下面的功能：
●控制芯片的读写操作；
●与网元通信；
●下发已配置的业务；
●上报每个功能模块的告警；
●检测光模块的R_LOS告警信号以及控制激光器的关断操作。

华为OSN3500光传输设备ADQ1单板时钟模块主要生成每个芯片需要的工作时钟。

时钟频率可以是50MHz、77MHz或100MHz。

电源模块负责把输入–48V/–60V电源转换为单板的所有模块所需的直流电压。

OptiX OSN 3500 OptiX OSN 3500 智能光传输系统智能光传输系统智能光传输系统产品介绍产品介绍1.1.概述概述概述OptiX OSN 3500智能光传输设备（以下简称OptiX OSN 3500）是华为技术有限公司开发的新一代智能光传输设备。

OptiX OSN 3500实现了在同一个平台上高效地传送语音和数据业务，它融合了以下技术：SDH（Synchronous Digital Hierarchy） PDH（Plesiochronous Digital Hierarchy） EthernetATM（Asynchronous Transfer Mode) SAN（Storage Area Network）WDM（Wavelength Division Multiplexing) DDN（Digital Data Network）ASON（Automatically Switched Optical Network) Microwave TechnologyOptiX OSN 3500的设备外形如下图所示。

2.2.功能功能功能 2.1容量 交叉容量OptiX OSN 3500提供各种交叉容量的交叉板。

OptiX OSN 3500设备最大提供200Gbit/s (1280×1280 VC-4)的高阶交叉，40Gbit/s(256×256 VC-4)，等效于(768×768 VC-3)或(16128×16128 VC-12)个VC-12的低阶交叉。

2.2业务业务包括SDH 业务、PDH 业务等多种业务类型。

OptiX OSN 3500可以处理的业务类型包括：SDH、PDH、以太网、RPR、ATM、DDN 以及SAN 业务。

2.2.1业务类型具体支持的业务类型如下表所示。

业务类型 描述SDH 业务SDH 标准业务：STM-1/4/16/64SDH 标准级联业务：VC-4-4c/VC-4-16c/VC-4-64c SDH 标准虚级联业务：VC4-Xv（X≤8）、VC3-Xv（X≤24） 带FEC 的SDH 业务：10.709 Gbit/s、2.666 Gbit/sPDH 业务 E1/T1业务E3/T3业务 E4业务 说明设备支持利用E13/M13功能实现E1/T1与E3/T3信号之间的复用与解复用。

面板出纤
I-64.1、S-64.2b、Le-64.2、P1L1-2D2、V-64.2b
支持彩色光接口：DWDM（40km）、DWDM（80km）
LC
N1SF64A
1路带FEC功能的STM-64光接口板
slot 7～8、11～12
面板出纤
Ue-64.2c、Ue-64.2d、Ue-64.2e
支持彩色光接口：DWDM（40km）
slot 1～4、15～16（可配置2个光口），slot 5～8、11～14（可配置4个光口）
面板出纤
I-4、S-4.1、L-4.1、L-4.2、Ve-4.2
LC
N1SLD4、N2SLD4、N1SLD4A
2路STM-4光接口板
slot 1～8、11～17
面板出纤
I-4、S-4.1、L-4.1、L-4.2、Ve-4.2
–
–
使用8路STM-1电接口板：N1EU08
–
–
N1SLT1
12路STM-1光接口板
slot 1～4、15～16（可配置1～8个光口），slot 5～8、11～14（可配置1～12个光口）
面板出纤
S-1.1、L-1.1、L-1.2
LC
N2SLO1、N3SLO1
8路STM-1光接口板
slot 1～8、11～17（可配置8个光口）
n2ou08n1slt112路stm1光接口板slot81114可配置112面板出纤s11l11l12lcwwwszhjhnetsdh类单板槽位与接口的对应关系单板单板描述可用槽位出线方式接口类型连接n2slo1n3slo1路stm1光接口板slot面板出纤i1s11l11l12ve12lcn1slq1n2slq1n1slq1a路stm1光接口板slot1117面板出纤i1ie1s11l11l12ve12lcn1sl1n2sl1n1sl1a路stm1光接口板slot1117面板出纤i1s11l11l12ve12lcn1sep1不带接口板路stm1线路处理1316面板出纤stm1电接口75smbn1sep1带接口板路stm1线路处理1316使用4电接口出线板

常用单板SL1：SL1 单板的可插放槽位与子架的的交叉容量有关。

SL1 单板的可插放槽位如下：1、交叉容量为40Gbit/s 时，可以插在子架的slot 1 ～ 8、11 ～ 16。

2、交叉容量为80Gbit/s 或200Gbit/s 时，可以插在子架的slot 1 ～ 8、11 ～17。

SL1A：SL1A 单板的可插放槽位与子架的的交叉容量有关。

SL1A 单板的可插放槽位如下：1、交叉容量为40Gbit/s 时，SL1A 板可以插在子架的slot 1 ～ 8、11 ～ 16。

2、交叉容量为80Gbit/s 或200Gbit/s 时，SL1A 板可以插在子架的slot 1 ～ 8、11 ～17。

SLQ1：SLQ1 单板的可插放槽位与子架的交叉容量有关。

SLQ1 单板的可插放槽位如下：1、交叉容量为40Gbit/s 时，SLQ1 板可以插在子架的slot 1 ～ 8、11 ～ 16。

2、交叉容量为80Gbit/s 或200Gbit/s 时，SLQ1 板可以插在子架的slot 1 ～ 8、11 ～17。

SLQ1A：SLQ1A 单板的可插放槽位与子架的交叉容量有关。

SLQ1A 单板的可插放槽位如下：1、交叉容量为40Gbit/s 时，SLQ1A 板可以插在子架的slot 1 ～ 8、11 ～ 16。

2、交叉容量为80Gbit/s 或200Gbit/s 时，SLQ1A 板可以插在子架的slot 1 ～ 8、11 ～17。

SLO1：SLO1 单板的可插放槽位与设备的交叉容量有关。

SLO1 单板的可插放槽位如下：1、交叉容量为40Gbit/s 时，SLO1 板可以插在子架的slot 1 ～ 8、11 ～ 16。

其中slot 1～ 5、14 ～ 16 可配置4 个光口，slot 6 ～ 8、11 ～ 13 可配置8 个光口。

2、交叉容量为80Gbit/s 或200Gbit/s 时，SLO1 板可以插在子架的slot 1 ～ 8、11 ～17，可配置8 个光口。

I-4、S-4.1、L-4.1、L-4.2、Ve-4.2
LC
6
华为机密，未经许可不得扩散 文档密级：内部公开
SDH 接口单元
对应槽位 单板 名称 SLQ1 功能说明 （80G交叉 容量） slot 1－8、 11－17 slot 1－8、 11－17 slot 1－6、 13－16 slot 2－5、 13－16 slot 1－8、 11－17 slot 1－8、 11－18 （40G交叉 容量） 出线方 式 接口类型 连接器

B2_SD告警表示信号劣化指示（Signal deterioration
indication）

告警原因同上
22
华为机密，未经许可不得扩散
文档密级：内部公开
SDH 接口单元－次要告警

J0_MM告警表示追踪识别符失配（Trace identifier mismatch）

告警原因
J0字节失配。
R_LOF：接收线路侧帧丢失（Receive loss of frame）

告警原因 接收信号衰减过大； 对端站发送信号无帧结构； 本板接收方向故障。
18
华为机密，未经许可不得扩散
文档密级：内部公开
SDH 接口单元－主要告警

IN_PWR_ABN：输入功率异常（Input power abnormal）
17
华为机密，未经许可不得扩散 文档密级：内部公开
SDH 接口单元－紧急告警

R_LOS：接收线路侧信号丢失（Receive loss of signal）

告警原因
断纤； 线路衰耗过大； 本板接收方向故障； 对端站发送部分故障，线路发送失效； 对端站交叉时钟板故障或不在位。

Optix OSN3500设备概述Optix OSN3500智能光传输设备是华为开发的新一代智能光传输设备，采用统一交换架构，即可做为基于MPLS/MPLS-TP技术的分组设备和TDM设备使用；配合华为其他设备，Optix OSN3500支持不同组网应用：纯分组模式应用、混合组网应用（分组模式和TDM模式叠加组网）和纯TDM模式应用，实现数据业务和传统SDH业务的最佳处理。

Optix OSN3500实现了在同一个平台上高效地传送语音和数据业务。

Optix OSN3500设备特点统一交换架构：OptiX OSN设备采用统一交换架构，满足现有用户对于传统业务的需求，同时解决日益增长的分组业务承载要求。

OptiX OSN设备采用“统一交换”架构，实现对分组业务和TDM业务的统一调度，构建灵活的应用模式：纯分组模式、纯TDM模式和混合模式（分组+TDM）。

三种模式间可通过业务板级扩展，实现平滑转换，从而始终以最适合模式满足运营商业务和网络的发展诉求，方便运营商跟随技术发展和产业链成熟度进行分布式平滑投资。

基于“统一交换”架构，OptiX OSN设备采用分组传送技术，实现对数据业务的高效统计复用，有效降低每bit业务的传送成本；同时继承SDH优势，提供对TDM业务的Native承载，有效确保高质量的语音业务传送。

基于“统一交换”架构，OptiX OSN设备可作为兼容TDM业务的分组传送产品，实现对2G、3G、大客户专线等网络的统一承载，减少网络重叠。

基于“统一交换”架构，运营商既可组建端到端的分组网络、分组与SDH的混合网络，也可与路由器共组网实现L2+L3的统一承载，构建完整的分组传送解决方案，实现承载网从TDM往ALL-IP的和谐演进。

支撑3G/LTE移动承载：在3G/LTE移动承载的需求下，华为设备可基于分组域提供完善的传送解决方案，实现整个无线网络在核心层的业务汇聚与调度。

内置波分技术，灵活组网：OptiX OSN设备支持内置WDM技术，实现单根光纤中多个波长的传送，可实现和波分设备对接的灵活组网方案。

华为OSN3500设备IDQ1单板功能特性华为OSN3500设备IDQ1单板支持ATM交换、IMA、ATM保护等功能和特性。

其基本功能接入和处理4路STM-1 ATM业务。

华为OSN3500设备IDQ1单板光接口类型支持Ie-1、S-1.1、L-1.1、L-1.2和Ve-1.2的标准光接口。

其中I-1、S-1.1、L-1.1和L-1.2光接口特性符合ITU-T G.957建议，Ie-1和Ve-1.2的光接口为华为自定义标准。

连接器类型为LC，光模块类型为SFP并且不支持E3 ATM接口华为OSN3500设备IDQ1单板IMA功能（ATM Forum IMA 1.1标准）：配合E1业务处理板N1PQ1/N1PQM时可以接入和处理IMA业务；支持最大63个E1 IMA业务；支持最大16个IMA组向ATM端口的映射，每组支持1～32个E1；支持最大16个非IMA组E1链路向ATM端口的映射；支持IMA多径时延最大226ms。

华为OSN3500设备IDQ1单板最大上行带宽8xVC-4或63xVC-12+7xVC-4，支持槽位带宽自适应。

仅第一个VC-4可以绑定VC-12级别的虚级联。

ATM交换能力单向1.2Gbit/s，双向600Mbit/s。

映射方式VC-12、VC-4或VC-4-Xc（X=1～4）VC-12-Xv（X=1～32）。

IMA特性与E1业务处理板配合时可以接入和处理IMA业务；支持最多63路E1的IMA业务处理能力；支持最多16个IMA组，每组支持1～32个E1；多径时延最大226ms。

华为OSN3500设备IDQ1单板业务类型CBR、rt-VBR、nrt-VBR和UBR；ATM连接达2048条；支持统计复用；流量类型和QoS为IETF RFC2514、ATMforum TM4.0；ATM多播连接为空间多播，逻辑多播；ATM保护（ITUTI.630）为单向/双向的1+1和1:1、VP-Ring、VC-Ring，并支持单板级1+1保护；OAM 功能（ITUTI.610）为AIS、RDI、LB、CC。

OSN3500结构系统介绍一.OSN3500结构介绍OptiX OSN3500设备由机柜、机柜门、直流配电盒、子架、公务电话固定框、单板和各种线缆组成，可以安装在300mm/600mm深的ETSI机柜中。

安装在ETSI 300mm机柜中的OptiX OSN3500设备如图1-5所示。

图1-1OptiX OSN3500设备的结构和组成宽高深1234561. 机柜2. 直流配电盒3. 上子架5. 下子架6. 侧门4. 公务电话固定框OptiX OSN3500子架外观如图1-6所示。

图1-6 OptiX OSN3500子架外观二.OSN3500子架介绍1.结构OptiX OSN3500子架采用双层子架结构，分为接口板区、处理板区、风扇区和走纤区。

OptiX OSN3500子架结构如图3-14所示。

图1-2OptiX OSN3500子架结构图1234宽高深1. 接口板区2. 风扇区3. 处理板区4. 走纤区各部分功能如下：●接口板区：安插OptiX OSN 3500的各种接口板。

●风扇区：安插3个风扇模块，为设备提供散热。

●处理板区：安插OptiX OSN 3500的各种处理板。

●走纤区：用于布放子架尾纤。

说明：接口板，又称出线板、转接板，提供光或电信号的物理接口，用于将光或电信号接入到对应的处理板。

2.容量选择不同类型的交叉板时，OptiX OSN3500的槽位接入容量不同。

当交叉板为N1GXCSA 时，系统的接入容量如图3-15所示。

图1-3 使用N1GXCSA 时系统的接入容量S L O T 1S L O T 2S L O T 3S L O T 4S L O T 5S L O T 6S L O T 7S L O T 8S L O T 9S L O T 10S L O T 11S L O T 12S L O T 13S L O T 14S L O T 15S L O T 16S L O T 17S L O T 18N 1G X C S AN 1G X C S A2.5G b i t /s622M b i t /s2.5G b i t /s10G b i t /s10G b i t /s622M b i t /s622M b i t /s622M b i t /s622M b i t /s622M b i t /s622M b i t /s622M b i t /sFiber RoutingFANFAN FAN 2.5G b i t /s 2.5G b i t /s G S C C G S C C当交叉板为N1EXCSA 时，系统的接入容量如图3-16所示。

OptiX OSN1500SLQ1单板的面板介绍
N1SLQ1/N2SLQ1单板的面板上有单板指示灯、接口、条形码和激光安全等级标签。

R1SLQ1单板的面板上有单板指示灯、接口、条形码。

1.面板图
N1SLQ1/N2SLQ1单板面板外观图如图1所示。

R1SLQ1单板面板外观图如图2所示。

2.指示灯
单板面板上的指示灯有：单板硬件状态灯（STAT）—红绿双色指示灯；业务激活状态灯（ACT）—绿色指示灯；单板软件状态灯（PROG）—红绿双色指示灯；业务告警指示灯（SRV）—红、绿、黄三色指示灯
3.接口
SLQ1单板的面板上共有4对光接口，各接口类型和用途如表1所示。

表1 SLQ1单板光接口说明
面板接口接口类型用途
IN1～IN4 LC 接收光信号
OUT1～OUT4 LC 发送光信号。
