autolisp应用实例第13章

AUTOLISP程序命令（精校版本）1.+ (加)返回所有数的和2.– (减)将第一个数减去其他数的和并返回差值3.* (乘)返回所有数的乘积4./ (除)将第一个数除以其他数的乘积并返回商5.= (等于)比较参数是否相等6./= (不等于)比较参数是否值不相等7.< (小于)如果每个参数值都小于它右边的参数则返回T，否则返回 nil8.<= (小于或等于)如果每个参数值都小于或等于它右边的参数则返回 T，否则返回 nil9.> (大于)如果每个参数值都大于它右边的参数则返回T，否则返回 nil10.>= (大于或等于)如果每个参数值都大于或等于它右边的参数则返回 T，否则返回 nil11.~ (按位非)返回参数的按位非（即 1 的补码）12.1+ (增1)将参数加 113.1– (减1)将参数减 114.abs返回参数的绝对值15.acad_colordlg显示标准的 AutoCAD 颜色选择对话框16.acad_helpdlg启动帮助工具（已废弃）17.acad-pop-dbmod恢复DBMOD 系统变量的值到最近用acad-push-dbmod保存的值18.acad-push-dbmod储存 DBMOD 系统变量的当前值19.acad_strlsort以ASCII码字母顺序对字符串表进行排序20.acad_truecolorcli从命令行中选择 AutoCAD 真彩色21.acad_truecolordlg显示 AutoCAD 真彩色选择对话框22.acdimenableupdate控制关联标注的自动更新23.acet-layerp-mode查询和设置 LAYERPMODE 配置24.acet-layerp-mark放置图层先前记录的开始和结束标记25.acet-laytrans转换图形中的图层为其它图形或标准文件中所定义的标准26.acet-ms-to-ps从模型空间单位转换实数值到图纸空间单位27.acet-ps-to-ms从图纸空间单位转换实数值到模型空间单位28.action_tile为某一对话框控件指定一个动作表达式，用户在对话框中选中这个控件时，就会执行该动作表达式29.add_list在当前激活的对话框的列表框中增加一个字符串或修改其中的一个字符串30.alert显示一个警告框，其中显示一条出错或警告信息31.alloc设置段长度以供 expand 函数使用32.and返回表达式的逻辑与 (AND) 运算结果33.angle以弧度为单位返回两点之间连线与当前UCS 下X 轴之间的夹角34.angtof将表示角度的字符串转换为实数（浮点数）形式的弧度值35.angtos将一个以弧度为单位的角度值转换成字符串36.append将任意多个表组合成一个表37.apply将参数表传给指定的函数38.arx返回当前已加载的 ObjectARX 应用程序名表39.arxload加载 ObjectARX 应用程序40.arxunload卸载 ObjectARX 应用程序41.ascii将字符串中的第一个字符转换成其 ASCII 码(整数)后返回42.assoc从关联表中搜索一个元素，如果找到则返回该关联表条目43.atan返回一个数的反正切值（以弧度为单位）44.atof将一个字符串转换成实数45.atoi将一个字符串转换成整数46.atom验证一个项是否是原子47.atoms-family返回由当前已定义的符号组成的一个表48.autoarxload预定义可自动加载某相关ObjectARX 应用程序的命令名49.autoload预定义可自动加载某相关 AutoLISP 应用程序的命令名50.Boole用作一个通用的按位逻辑运算函数51.boundp检验符号是否被设置为某个值52.caddr返回表的第三个元素53.cadr返回表的第二个元素54.car返回表的第一个元素55.cdr返回去掉了第一个元素的表56.chr将代表字符ASCII 码的整数转换成包含相应的单一字符的字符串57.client_data_tile将特定应用数据与一个对话框控件相关联58.close关闭一个已打开的文件/doc/2b78ad21b107e87101f69e3143 323968011cf4ec.html mand执行一条 AutoCAD 命令60.cond多条件、多处理结果函数61.cons向表的头部添加一个元素，或构造一个点对62.cos返回弧度角度的余弦值63.cvunit在不同测量单位之间进行换算64.defun定义函数65.defun-q将函数定义为表66.defun-q-list-ref返回用 defun-q 定义的函数的表结构67.defun-q-list-set将符号设置为以表形式定义的函数68.dictadd在指定词典内添加非图形对象69.dictnext查找词典中的下一个条目70.dictremove从指定词典中删除一个条目71.dictrename重命名词典条目72.dictsearch在词典中搜索某个项73.dimx_tile返回控件的宽度74.dimy_tile返回控件的高度75.distance返回两个点之间的距离76.distof将一个表示实（浮点）数的字符串转换成一个实数77.done_dialog中断对话框78.end_image结束当前激活的对话框图像控件的操作79.end_list结束对当前激活的对话框列表的操作80.entdel删除对象（图元）或恢复先前删除的对象。

AutoLISP入门单元一：AutoLISP主角登场 (2)单元二：AutoLISP的关键、基本结构及语法 (4)单元三：快速分类浏览AutoLISP功能函数(一) (10)单元四：快速分类浏览AutoLISP功能函数(二) (13)单元五：轻松快速的掌握AutoLISP设计技巧 (16)单元六：图元数据的取得与活用技巧(一) (21)单元七：图元数据的取得与活用技巧(二) (25)单元八：新手上路-参数设计的关键技巧 (32)单元一：AutoLISP主角登场一. AutoLISP 是何方神圣?1、AutoLISP是AutoCAD的最佳拍檔!2、AutoLISP内含于AutoCAD软件内,不用另外花钱买!3、AutoLISP是强化AutoCAD最好、最直接的『程序语言』!4、AutoLISP易学、易用,即使不会程序设计的AutoCAD使用者,都能在最短的时间内,写出令人惊讶、赞叹的功能!若说AutoLISP的出现,是替 AutoCAD 创造一片天的『最大功臣』,实不为过一点也不夸张!5、AutoLISP希望您去学习它、改善它、发挥它、享受它.真的!它的威力、魅力无穷!二. AutoLISP 程序语言的特质分析:学习AutoLISP是非常容易的,对初学者而言,即使没有学习过任何的程序语言,都能很快的上手,写出精彩漂亮的AutoLISP程序!语法简单：不用特殊的变量宣告,非常富有弹性,比起其它的程序语言,它的语法可说是非常简单而有其独特的风格!功能函数强大：除一般性的功能函数外,又拥有为数不少控制配合AutoCAD的特殊函数,再加上AutoLISP可直接呼叫执行所有AutoCAD的指令,以及掌握运用所有的AutoCAD系统变量,功能之强大令人欣喜不已!撰写的环境不挑剔：只要是一般的文书编辑软件都适用! 如:Windows的记事本、PE2、PE3、DW3、书中仙、汉书、EDIT....等直译式程序：不用再作编译,『即写即测、即测即用』,马上可以在AutoCAD中响应效果,马上就有成就感!横跨各作业平台：悠然自得,虽然AutoCAD有DOS、Windows版本之分但是AutoLISP却可在不改写的原貌下,加载与执行!三.撰写 AutoLISP 的动机?1、欲强化 AutoCAD 原有指令时.2、欲创造更有用的 AutoCAD 新指令.3、欲简化繁琐的环境设定或绘图步骤时.4、欲处理参数式绘图时.5、欲做图面资料读文件、写文件.6、欲做 AutoCAD 简报展示时.7、欲达到真正灵活掌控 AutoCAD 时.8、欲提升自己跨上 AutoCAD 高手列车时.四.AutoLISP 的效益评估?1. 对公司负责人或设计主管而言:A. 也许某员工或干部花了20个小时撰写一个AutoLISP程序,表面上,这将近三天的时间,他连一张图都没有画,甚至可能偶有发呆、沈思,若此程序一天可以替公司绘图部门节省1小时绘图时间,那算一算,只要20天就抵销开发成本,而20天以后都是赚的,『用的愈久,省的愈多』！B. 若员工皆有此动力,在不影响正常工作,『鼓励』都来不及,那有『压抑』的道理,甚至还要派遣优秀人员出去受训,学习更好的设计技巧与创意呢？！C. 千万不要因为您的不懂或压抑,SHOW您的权威与POWER,如此,不但对员工造成打击,甚至您可能成为阻碍了公司计算机化进步的罪魁祸首D. 当然,若要撰写的程序很多,内部设计人员的程序功力距离太远,达成需求的时间反而变得遥遥无期,那倒不如求助于市面上已有的相关 AutoCAD 支持软件。

作者：今早去爬山目录第一章 AutoLISP 基础........................................................................................................................... 4 1.1 AutoLISP 简介........................................................................................................................ 4 1.2 AutoLISP 的基本结构和语法................................................................................................. 4 1.3 AutoLISP 程序的加载............................................................................................................. 6 1.4 本章总结.................................................................................................................................. 6 第二章 AutoLISP 功能函数分类........................................................................................................... 7 2.1.功能函数的分类....................................................................................................................... 7 2.2.数学运算功能函数................................................................................................................... 7 2.3 检验与逻辑运算功能函数....................................................................................................... 8 2.4 转换运算功能函数................................................................................................................... 8 2.5 列表处理功能函数................................................................................................................... 9 2.6 字符串、字符、文件处理函数............................................................................................... 9 2.7 等待输入功能函数................................................................................................................. 10 2.7 几何运算功能函数................................................................................................................. 10 2.8 对象处理功能函数................................................................................................................. 11 2.9 选择集、符号表处理功能函数............................................................................................. 11 2.10 AutoCAD 相关查询、控制功能函数................................................................................. 12 2.11 判断式、循环功能函数....................................................................................................... 12 2.12 函数处理、定义、追踪与错误处理功能函数 ................................................................... 12 2.13 显示、打印控制功能函数................................................................................................... 13 2.14 符号、元素、表达式处理功能函数................................................................................... 13 2.15 ADS、ARX、AutoLISP 加载与卸载函数......................................................................... 1412.16 内存空间管理函数............................................................................................................... 14 2.17 其他重要的功能函数........................................................................................................... 15 2.18 DCL 对话框定义相关的函数与命令.................................................................................. 15 2.19 本章总结............................................................................................................................... 15 第三章 AutoLISP 的程序设计............................................................................................................. 16 3.1 AutoLISP 的程序设计步骤................................................................................................... 16 3.2 第一个 AutoLISP 程序...........................................................................................................16 第四章 AutoLISP 参数化设计............................................................................................................ 22 4.1 什么是参数化设计................................................................................................................. 22 4.2 重要关键-三角函数................................................................................................................ 22 4.3 AutoLISP 三角函数和转换相关函数................................................................................... 24 4.4 三角函数应用实例................................................................................................................. 24 4.5 本章小结................................................................................................................................. 27 第五章 对象属性的获取与修改............................................................................................................28 5.1 什么是对象属性..................................................................................................................... 28 5.2 对象属性应用的相关功能函数............................................................................................. 28 5.3 在 AutoCAD 的命令提示行练习获取对象属性列表.......................................................... 28 5.4 对象属性的修改与更新......................................................................................................... 31 5.5 对象属性修改的应用练习..................................................................................................... 32 5.6 本章小结................................................................................................................................. 33 第六章 循环与判断式............................................................................................................................34 6.1 循环与判断式的作用............................................................................................................. 3426.2 判断式、循环相关功能函数................................................................................................ 34 6.3 IF 判断式应用......................................................................................................................... 36 6.4 COND 判断式应用.................................................................................................................37 6.5 repeat 循环式应用................................................................................................................. 37 6.6 WHILE 循环式的应用............................................................................................................ 38 6.7 本章小结................................................................................................................................ 39 第七章 AutoLISP 的子程序................................................................................................................ 40 7.1 什么是子程序........................................................................................................................ 40 7.2 子程序的应用........................................................................................................................ 40 7.3 子程序的自变量.................................................................................................................... 413第一章 AutoLISP 基础1.1 AutoLISP 简介一、AutoLISP AutoLISP 的由来是基于 LISP 语言衍生出来的高阶编程语言，专门用于 AutoCAD 及相 关的各种产品。

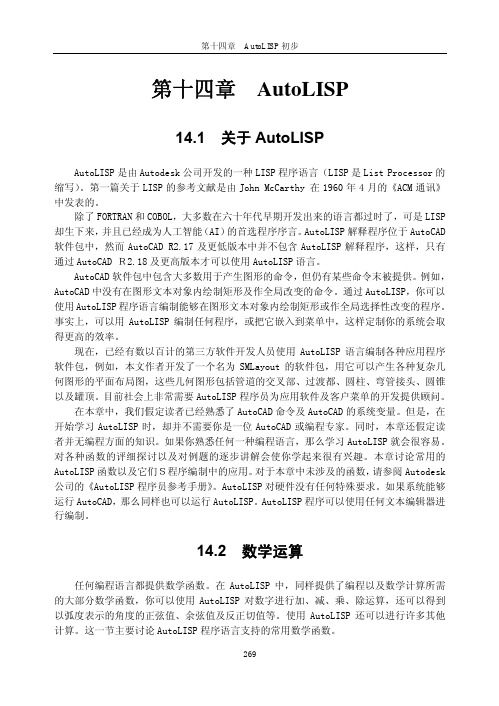

第十四章 AutoLISP14.1 关于AutoLISPAutoLISP是由Autodesk公司开发的一种LISP程序语言（LISP是List Processor的缩写）。

第一篇关于LISP的参考文献是由John McCarthy 在1960年4月的《ACM通讯》中发表的。

除了FORTRAN和COBOL，大多数在六十年代早期开发出来的语言都过时了，可是LISP 却生下来，并且已经成为人工智能（AI）的首选程序序言。

AutoLISP解释程序位于AutoCAD 软件包中，然而AutoCAD R2.17及更低版本中并不包含AutoLISP解释程序，这样，只有通过AutoCAD Ｒ2.18及更高版本才可以使用AutoLISP语言。

AutoCAD软件包中包含大多数用于产生图形的命令，但仍有某些命令末被提供。

例如，AutoCAD中没有在图形文本对象内绘制矩形及作全局改变的命令。

通过AutoLISP，你可以使用AutoLISP程序语言编制能够在图形文本对象内绘制矩形或作全局选择性改变的程序。

事实上，可以用AutoLISP编制任何程序，或把它嵌入到菜单中，这样定制你的系统会取得更高的效率。

现在，已经有数以百计的第三方软件开发人员使用AutoLISP语言编制各种应用程序软件包，例如，本文作者开发了一个名为SMLayout的软件包，用它可以产生各种复杂几何图形的平面布局图，这些几何图形包括管道的交叉部、过渡都、圆柱、弯管接头、圆锥以及罐顶。

目前社会上非常需要AutoLISP程序员为应用软件及客户菜单的开发提供顾问。

在本章中，我们假定读者已经熟悉了AutoCAD命令及AutoCAD的系统变量。

但是，在开始学习AutoLISP时，却并不需要你是一位AutoCAD或编程专家。

同时，本章还假定读者并无编程方面的知识。

如果你熟悉任何一种编程语言，那么学习AutoLISP就会很容易。

对各种函数的评细探讨以及对例题的逐步讲解会使你学起来很有兴趣。

單元一：AutoLISP主角瀟灑登場一. AutoLISP 是何方神聖?1.AutoLISP是AutoCAD的最佳拍檔!2.AutoLISP內含於AutoCAD軟體內,不用另外花錢買!3.AutoLISP是強化AutoCAD最好、最直接的『程式語言』!4.AutoLISP易學、易用,即使不會程式設計的AutoCAD使用者,都能在最短的時間內,寫出令人驚訝、讚嘆的功能!5.若說AutoLISP的出現,是替AutoCAD 創造一片天的『最大功臣』,實不為過一點也不誇張!6.AutoLISP希望您去學習它、改善它、發揮它、享受它.真的!它的威力、魅力無窮!二. AutoLISP 程式語言的特質分析:學習AutoLISP是非常容易的,對初學者而言,即使沒有學習過任何的程式語言,都能很快的上手,寫出精彩漂亮的AutoLISP程式!三.撰寫AutoLISP 的動機?1.欲強化AutoCAD 原有指令時.2.欲創造更有用的AutoCAD 新指令.3.欲簡化繁瑣的環境設定或繪圖步驟時.4.欲處理參數式繪圖時.5.欲做圖面資料讀檔、寫檔.6.欲做AutoCAD 簡報展示時.7.欲達到真正靈活掌控AutoCAD 時.8.欲提昇自己跨上AutoCAD 高手列車時.四.AutoLISP 的效益評估?1. 對公司負責人或設計主管而言:A.也許某員工或幹部花了20個小時撰寫一個AutoLISP程式,表面上,這將近三天的時間,他連一張圖都沒有畫,甚至可能偶有發呆、沈思,若此程式一天可以替公司繪圖部門節省1小時繪圖時間,那算一算,只要20天就抵銷開發成本,而20天以後都是賺的,『用的愈久,省的愈多』！B.若員工皆有此動力,在不影響正常工作,『鼓勵』都來不及,那有『壓抑』的道理,甚至還要派遣優秀人員出去受訓,學習更好的設計技巧與創意呢？！C.千萬不要因為您的不懂或壓抑,SHOW您的權威與POWER,如此,不但對員工造成打擊,甚至您可能成為阻礙了公司電腦化進步的罪魁禍首D.當然,若要撰寫的程式很多,內部設計人員的程式功力距離太遠,達成需求的時間反而變得遙遙無期,那倒不如求助於市面上已有的相關AutoCAD 支援軟體。

第十二章从菜单执行函数1.制作简单的菜单(a)首先定义一个函数,并保存为plus32.lsp:(defun plus32()(setq a (+ 3 2)))(b)编写菜单生成文件,并保存为mylisp.mnu:***MENUGROUP=Mylisp ;菜单组的名称***POP1 ;第一组下拉菜单[Mylisp] ;第一组下拉菜单总的名称[plus] ^c^c^p(load “plus32.lsp”) (plus32) ;菜单名,加载,执行;一定是一个空行(c)加载菜单和执行函数用menuload函数执行加载.2.制作较为复杂的菜单(a)首先定义两个函数,并保存为plus32.lsp和plus45.lsp : (defun plus32()(setq a (+ 3 2)))(defun plus45()(setq a (+ 4 5)))(b)编写菜单生成文件,并保存为mylisp.mnu:***MENYGROUP=MYLISP***pop1[mylisp1][first] ^c^c^p(load "plus32.lsp") (plus32) [first2] ^c^c^p(load "plus45.lsp") (plus45) ***pop2[mylisp2][first2] ^c^c^p(load "plus32.lsp") (plus32) [first4] ^c^c^p(load “plus45.lsp”) (plus45) (c)加载菜单和执行函数用menuload函数执行加载.第十三章保持程序畅通1.程序示例(a)首先定义一个函数,并保存为myline.lsp: (defun myline()(graphscr)(setq pt1 (getpoint "\n请输入第一个点:")) (setq pt2 (getpoint pt1 "\n请输入第二个点:")) (command "line" pt1 pt2 ""))(b)执行上述程序后,出现提示,显得很繁琐>:请输入第一个点:>:请输入第二个点:line 指定第一点:>:指定下一点或[放弃(U)]:>:指定下一点或[放弃(U)]:>:命令: nil2.解决办法:通过改变系统变量cmdecho的值来关闭响应(defun myline()(graphscr)(setq oce (getvar "cmdecho"))(setvar "cmdecho" 0)(setq pt1 (getpoint "\n请输入第一个点:")) (setq pt2 (getpoint pt1 "\n请输入第二个点:")) (command "line" pt1 pt2 "")(setvar "cmdecho" oce)(princ))3.程序框架:(defun ×××()(graphscr)(setq oce (getvar "cmdecho"))(setvar "cmdecho" 0)…… ……(setvar "cmdecho" oce)(princ))第十四章读写数据库1.打开数据文件(setq fp (open "d:/lisp/point.txt" "r"))用open函数打开数据库,文件须制定路径,同时需要指出文件的读取模式. 文件的读取模式:r----读出w---写入a---添加2.读出数据(setq pt1 (read-line fp)) ;按行读出数据(setq pt1 (read pt1)) ;去掉数据外面的双引号3.关闭数据库(close fp)4.读取数据库程序示例首先建立数据文件d:/lisp/point.txt编写下面的程序,运行,检验程序的正确性.(defun myline()(graphscr) ;图形窗口(setq oce (getvar “cmdecho”)) ;保存变量的值(setvar “cmdecho” 0) ;改变变量的值(setq fp (open “d:/lisp/point.txt”“r”)) ;打开文件(while (/= (setq pt1 (read-line fp)) nil) ;判断是否到文件末(setq pt1 (read pt1)) ;去掉外层引号(princ “\n”) ;回车键(princ pt1) ;显示数据)(close fp) ;关闭文件(setvar “cmdecho”oce) ;回复变量的值(princ) ;关闭最后的响应)5.读取数据库并绘制直线(defun myline()(graphscr) ;图形窗口(setq oce (getvar “cmdecho”)) ;保存变量的值(setvar “cmdecho”0) ;改变变量的值(setq fp (open “d:/lisp/point.t xt”“r”)) ;打开文件(setq pt1 (read-line fp))(setq pt1 (read pt1))(setq pt11 pt1)(while (/= (setq pt2 (read-line fp)) nil)(setq pt2 (read pt2))(command "line" pt1 pt2 "")(setq pt1 pt2))(command "line" pt1 pt11 "")(close fp) ;关闭文件(setvar “cmdecho”oce) ;回复变量的值(princ) ;关闭最后的响应)6.读取数据库并写入另一文件(defun myline()(graphscr)(setq oce (getvar "cmdecho"))(setvar "cmdecho" 0)(setq fp (open “d:/lisp/point.txt”“r”)) ;打开数据文件(setq fp1 (open "d:/lisp/point1.txt" "w"))(while (/= (setq pt1 (read-line fp)) nil) ;读出数据(setq pt1 (read pt1))(princ pt1 fp1) ;写数据(princ “\n”fp1) ;换行)(close fp)(close fp1)(setvar "cmdecho" oce)(princ))第十五章自定义错误函数Autolisp遇到错误时,会通过两种渠道显示错误情况:errno系统变量和*error*函数.通常以后者为主.当*error*函数被设为nil时,Autolisp的错误以预设的显示方式显示: 例如:command: (/ 1 0); 错误: 除数为零一般来说(并非所有),当Autolisp的函数执行导致autocad侦测到错误时,系统变量errno会保存对应的错误码.所以,程序里面的自定义错误函数的自定义变得可行.首先定义一个简单报错函数:(defun *error* (msg)(alert msg)(princ))执行语句(/ 1 0) 后,看看响应的提示.1.自定义错误函数的应用(defun sqrtnum()(setvar "errno" 0) ;设置系统变量的值(setq olderr *error*) ;保存*error*的值(defun *error* (msg) ;定义*error*函数(setq en (getvar "errno")) ;取得系统变量"errno"的代码(setq errmsg (strcat "ERRNO = " (itoa en) "\nError: " msg)) ;系统变量的值和错误信息(alert errmsg) ;显示统变量的值和错误信息(setq *error* olderr) ;恢复*error*的值)(setq x (getreal "\n请输入一个数:"))(setq y (* x x))(princ "\n")(princ x)(princ "^2 = ")(princ y)(setq *error* olderr)(princ))运行程序,输入数值时按ESC键看看错误提示.第十六章对话框定义Autolisp不能相其他语言一样用拖拽的方式设计对话框,而是以对话框控制语言进行对话框的设计.Autolisp对话框包括以下的基本组件:标签、按钮、单选框、复选框、编辑框、列表框、下拉列表、滚动条、图象框、图像按钮一、定义各种类型的对话框组件(a) 定义一个空对话框dcl_demo : dialog{label = "我的对话框";ok_cancel;}利用工具菜单里面的“界面工具”,可以对对话框进行预览,如上图所示.(b) 定义一个单选按钮dcl_demo : dialog{label = "我的对话框";: radio_button{key = "myradio";label = "这是一个单选按钮!"; }ok_cancel;}(c) 定义一个复选按钮dcl_demo : dialog{label = "我的对话框";: radio_button //定义单选按钮{key = "myradio";label = "这是一个单选按钮!"; }: toggle //定义复选按钮{key = "mytoggle";label = "这是一个复选按钮!"; }ok_cancel;}(d) 定义一个按钮dcl_demo : dialog{label = "我的对话框";: radio_button //定义单选按钮{key = "myradio";label = "这是一个单选按钮!"; }: toggle //定义复选按钮{key = "mytoggle";label = "这是一个复选按钮!";}: button //定义按钮{key = "mybutton";label = "这是一个按钮!"; }ok_cancel;}(e) 定义一个编辑框dcl_demo : dialog{label = “我的对话框”; … … … …: button //定义按钮{key = "mybutton";label = "这是一个按钮!";}: edit_box //定义编辑框{key = "myeditbox";label = "这是一个编辑框:"; }ok_cancel;}(f) 定义一个标签栏dcl_demo : dialog{label = “我的对话框”; … … … …: button //定义按钮{key = "mybutton";label = "这是一个按钮!";}: edit_box //定义编辑框{key = "myeditbox";label = "这是一个编辑框:";}: text //定义标签栏{key = "mytext";label = "这是一个标签栏,用来写文字说明的!"; }ok_cancel;}(g) 定义一个滚动条dcl_demo : dialog{label = "我的对话框";: slider //定义滚动条{key = "myslider"; layout = horizontal; max_value = 100;min_value = 1;value = 50;}ok_cancel;}(h) 定义一个下拉列表框dcl_demo : dialog {label = "我的对话框"; : slider //定义滚动条{key = "myslider";layout = horizontal;max_value = 100;min_value = 1;value = 50;}: popup_list //定义下拉列表框{key = "mypopup";label = "右边是下拉列表框:";list = "选项1\n选项2\n选项3"; edit_width = 12;}ok_cancel;}(i) 定义一个下拉列表框dcl_demo : dialog {label = "我的对话框";: slider //定义滚动条{key = "myslider";layout = horizontal;max_value = 100;min_value = 1;value = 50; }: popup_list //定义下拉列表框{key = "mypopup";label = "右边是下拉列表框:";list = "选项1\n选项2\n选项3"; edit_width = 12; }: list_box //定义列表框{key = "mylist";label = "下边是列表框:";list = "选项1\n选项2\n选项3"; height = 12; }ok_cancel;}二、用程序驱动单选按钮对话框单选按钮对话框程序dcl_demo : dialog{label = "旋转角度";: boxed_radio_row{key = "rot_angle";label = "请选择一个旋转角度:"; : radio_button //定义单选按钮{key = "angle0";label = "0";}: radio_button //定义单选按钮{key = "angle90";label = "90";}: radio_button //定义单选按钮{key = "angle180";label = "180";}: radio_button //定义单选按钮{key = "angle270";label = "270";}}ok_only;}编写上述文件,并保存为dialog.dcl文件.其对应的对话框界面如下图所示: (b)对话框驱动程序,保存为test.lsp文件(defun c:myradio();加载对话框文件,将返回文件识别码的值赋予dcl_id(setq dcl_id (load_dialog "dialog.dcl"));检查打开对话框是否成功(if(not (new_dialog “dcl_demo” dcl_id)) (exit));回调函数(defun choose(ang)(cond((= ang "angle0") (setq r_ang 0))((= ang "angle90") (setq r_ang 90))((= ang "angle180") (setq r_ang 180))((= ang "angle270") (setq r_ang 270))));设定angle0的初始值为"1"(set_tile "angle0" "1");将r_ang的初始值设为0(setq r_ang 0);用户选择的时候进行判断,返回所选的值(action_tile "rot_angle" "(choose $value)") ;如果单击确定按钮,则销毁对话框(action_tile "accept" "(done_dialog)");显示对话框(start_dialog);将所选的数值进行输出(princ "\n您选择了")(princ r_ang)(princ " 度!");卸载对话框文件(unload_dialog dcl_id)(princ))加载执行可以看到程序的运行结果!三、用程序驱动复选框对话框(defun c:myradio();加载对话框文件,将返回文件识别码的值赋予dcl_id (setq dcl_id (load_dialog "mydcl.dcl"));检查打开对话框是否成功(if(not (new_dialog "dcl_demo" dcl_id)) (exit)) ;回调函数(setq xian 0 sany 0 lanz 0)(action_tile "xa" "(setq xian (atoi $value))") (action_tile "sy" "(setq sany (atoi $value))") (action_tile "lz" "(setq lanz (atoi $value))") ;如果单击确定按钮,则销毁对话框(action_tile "accept" "(done_dialog)");显示对话框(start_dialog);将所选的数值进行输出(princ "\n在下面的几个城市中,我选择::")(princ "\n西安:") (if(= xian 1) (princ "想去!") (princ "不想去!")) (princ "\n三亚:") (if(= sany 1) (princ "想去!") (princ "不想去!")) (princ "\n兰州:") (if(= lanz 1) (princ "想去!") (princ "不想去!")) ;卸载对话框文件(unload_dialog dcl_id)(princ))下面是对话框程序:dcl_demo : dialog{label = "旋转角度";: row{key = "rot_angle";label = "请选择你想去的旅游城市:";: toggle //定义复选按钮{key = "xa";label = "西安";}: toggle //定义复选按钮{key = "sy";label = "三亚";}: toggle //定义复选按钮{key = "lz";label = "兰州";}}ok_only;}注意:将单选按钮或复选框组成行列(或区)的时候,具体是有些不同的。

单元一：AutoLISP主角潇洒登场一. AutoLISP 是何方神圣?1.AutoLISP是AutoCAD的最佳拍檔!2.AutoLISP内含于AutoCAD软件内,不用另外花钱买!3.AutoLISP是强化AutoCAD最好、最直接的『程序语言』!4.AutoLISP易学、易用,即使不会程序设计的AutoCAD使用者,都能在最短的时间内,写出令人惊讶、赞叹的功能!5.若说AutoLISP的出现,是替AutoCAD 创造一片天的『最大功臣』,实不为过一点也不夸张!6.AutoLISP希望您去学习它、改善它、发挥它、享受它.真的!它的威力、魅力无穷!二. AutoLISP 程序语言的特质分析:学习AutoLISP是非常容易的,对初学者而言,即使没有学习过任何的程序语言,都能很快的上手,写出精彩漂亮的AutoLISP程序!三.撰写AutoLISP 的动机?1.欲强化AutoCAD 原有指令时.2.欲创造更有用的AutoCAD 新指令.3.欲简化繁琐的环境设定或绘图步骤时.4.欲处理参数式绘图时.5.欲做图面资料读文件、写文件.6.欲做AutoCAD 简报展示时.7.欲达到真正灵活掌控AutoCAD 时.8.欲提升自己跨上AutoCAD 高手列车时.四.AutoLISP 的效益评估?1. 对公司负责人或设计主管而言:A.也许某员工或干部花了20个小时撰写一个AutoLISP程序,表面上,这将近三天的时间,他连一张图都没有画,甚至可能偶有发呆、沈思,若此程序一天可以替公司绘图部门节省1小时绘图时间,那算一算,只要20天就抵销开发成本,而20天以后都是赚的,『用的愈久,省的愈多』！B.若员工皆有此动力,在不影响正常工作,『鼓励』都来不及,那有『压抑』的道理,甚至还要派遣优秀人员出去受训,学习更好的设计技巧与创意呢？！C.千万不要因为您的不懂或压抑,SHOW您的权威与POWER,如此,不但对员工造成打击,甚至您可能成为阻碍了公司计算机化进步的罪魁祸首D.当然,若要撰写的程序很多,内部设计人员的程序功力距离太远,达成需求的时间反而变得遥遥无期,那倒不如求助于市面上已有的相关AutoCAD 支持软件。

第10章AutoCAD二次开发10.2.2AutoLISP表达式AutoLISP处理的对象是符号表达式(简称表达式)，是LISP程序的基本单元。

表达式相当于其他编程语言中程序的语句。

（1）表达式构成表达式是包含函数关键字，并按AutoLISP语言规则书写的字符串。

字符串中可以有数、串和符号。

数或串的值是数或串本身，符号的值是赋给该符号的值。

多数情况下，表达式以表的形式存在，其格式如下:（函数名【参数】…）表达式由左括号开始，右括号结束，表达式可以嵌套，不伦嵌套几层，其左右括号必须是配对的。

表达式形式的表中，左括号之后的第一个元素必须是函数名。

（2）表达式的表示大多数程序语言的表达式采用中缀表示法，即运算符在操作数中间，如：x=y+z。

AutoLISP采用前缀表示法，将函数名或运算符放在所有操作数之前，如：(setq x (+ y z)) （3）表达式返回值在LISP语言中，函数之间不存在是否优先的关系，求值的先后顺序只能通过表的层次来实现。

最里层的表最先被求值，把求值的结果返回给外层的表，直至求值完毕。

例如，表达式(setq x(* (+ a b) c))，先求出最内层a与b之和，然后求出a，b之和与c 的积，将求得的积赋给x，最后返回x的值。

（4）错误信息在表达式运行过程中，如果输入的右括号不配对，则会显示错误提示：输入的列表有缺陷。

Vlisp环境下支持自动修正缺失的括号功能。

10.2.3AutoLISP数据类型、变量AutoLISP语言有着丰富的数据类型、灵活的变量定义。

（一）、数据类型AutoLISP的数据类型丰富，除了具有一般程序设计语言的整型、实型、字符串等数据类型之外，还有表、文件描述符、AutoCAD选择集、AuroCAD图元名、VLA对象等数据类型。

（1）整型（INT）整型即整数型。

由0～9数字、＋、－字符组成，不允许出现其他字符，“十”号可省略，如＋110，321，－30均是合法的整型数据。
