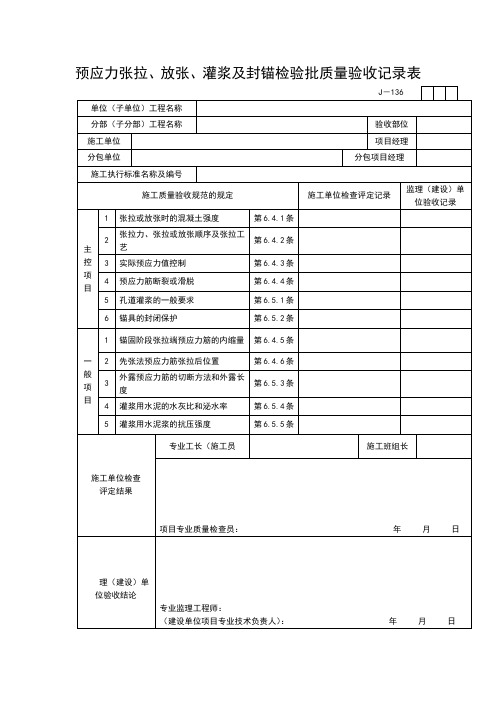

预应力筋张拉、放张、灌浆及封锚工程检验批质量验收记录表GB 50204-2002（IV）说明(Ⅳ)GD2402011主控项目：1.预应力筋张拉或放张时，混凝土强度应符合设计要求；当设计无具体要求时，不应低于设计的混凝土立方抗压强度标准值的75%。
检查同条件养护试件试验报告。
2.预应力筋的张拉力、张拉或放张顺序及张拉工艺应符合设计及施工技术方案的要求，并应符合下列规定：（1）当施工需要超张拉时，最大张拉应力不应大于《混凝土结构设计规范》GB 50010的规定；（2）张拉工艺应能保证同一束中各根预应力筋的应力均匀一致；（3）后张法施工中，当预应力筋是逐根或逐束张拉时，应保证各阶段不出现对结构不利的应力状态；同时宜考虑后批张拉预应力筋所产生的结构构件的弹性压缩对先批张拉预应力筋的影响，确定张拉力；（4）先张法预应力筋放张时，宜缓慢放松锚固装置，使各根预应力筋同时缓慢放松；（5）当采用应力控制方法张拉时，应校核预应力筋的伸长值。
实际伸长值与设计计算理论伸长值的相对允许偏差为±6%。
检查张拉记录。
3.预应力筋张拉锚固后实际建立的预应力值与工程设计规定检验值的相对而言允许偏差为±5%。
先张法施工，检查预应力筋应力检测记录，后张法施工，检查见证张拉记录。
4.张拉过程中应避免预应力筋断裂或滑脱：当发生断裂或滑脱时，必须符合下列规定：（1）对后张法预应力结构构件，断裂或滑脱的数量严禁超过同一截面预应力筋总根数的3%，且每束钢丝不得超过一根；对多跨双向连续板，其同一截面应按每跨计算；（2）对先张法预应力构件，在浇筑混凝土前发生断裂或滑脱的预应力筋必须予以更换。
观察和检查张拉记录。
5.后张法有粘结预应力筋张拉后应尽早进行孔道灌浆，孔道内水泥浆应饱满、密实。
观察和检查灌浆记录。
6.锚具的封闭保护应符合设计要求；当设计无具体要示时，应符合下列规定：（1）应采取防止锚具腐蚀和遭受机械损伤的有效措施；（2）凸出式锚固端锚具的保护层厚度不应小于50㎜；（3）外露预应力筋的保护层厚度；处于正常环境时，不应小于20㎜；处于易受腐蚀的环境时，不应小于50㎜，观察和尺量检查。

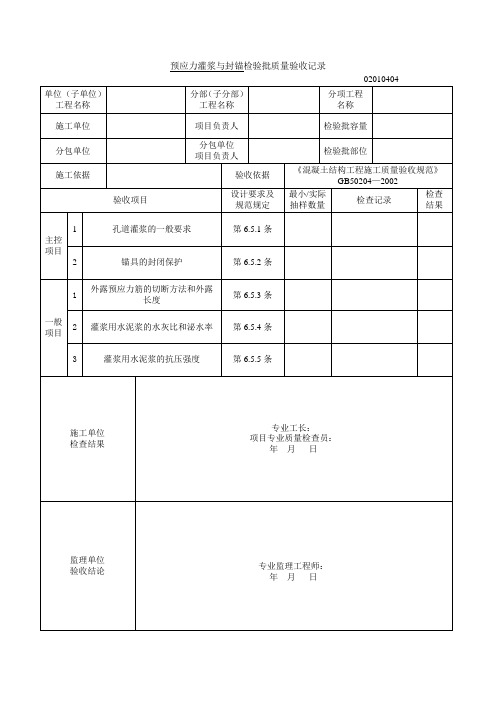

预应力灌浆与封锚检验批质量验收记录02010404_____单位（子单位）工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据验收依据《混凝土结构工程施工质量验收规范》GB50204—2002验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1 孔道灌浆的一般要求第6.5.1条2 锚具的封闭保护第6.5.2条一般项目1外露预应力筋的切断方法和外露长度第6.5.3条2 灌浆用水泥浆的水灰比和泌水率第6.5.4条3 灌浆用水泥浆的抗压强度第6.5.5条施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日验收依据说明【规范名称及编号】《混凝土结构工程施工质量验收规范》（2010年版）GB50204 - 2002 【条文摘录】摘录一：第3.0.2条（见《模板安装检验批质量验收记录》的表格验收依据说明，本书第178页）。
摘录二：6 预应力分项工程6.1 一般规定6.1.1 后张法预应力工程的施工应由具有相应资质等级的预应力专业施工单位承担。
6.1.2 预应力筋张拉机具设备及仪表，应定期维护和校验。
张拉设备应配套标定，并配套使用。
张拉设备的标定期限不应超过半年。
当在使用过程中出现反常现象时或在千斤顶检修后，应重新标定。
注:1 张拉设备标定时，千斤顶活塞的运行方向应与实际张拉工作状态一致；2 压力表的精度不应低于1.5 级，标定张拉设备用的试验机或测力计精度不应低于±2%。
6.1.3 在浇筑混凝土之前，应进行预应力隐蔽工程验收，其内容包括:1 预应力筋的品种、规格、数量、位置等；2 预应力筋锚具和连接器的品种、规格、数量、位置等；3 预留孔道的规格、数量、位置、形状及灌浆孔、排气兼泌水管等；4 锚固区局部加强构造等。
6.5 灌浆及封锚主控项目6.5.1 后张法有粘结预应力筋张拉后应尽早进行孔道灌浆，孔道内水泥浆应饱满、密实。
孔道注浆与封锚检验批质量验收记录
A:DB 29-51-2003 B:CJJ2-2008
B-77 单位（子单位）工程名称
分部（子分部）工程名称验收部位
施工单位项目经理
专业分包单位分包项目经理
施工执行标准名称及编号
施工质量验收规范的规定施工单位检查评定记录监理单位验收记录
主控项目1
预应力筋张拉后应及时
进行孔道灌浆，灌浆压力
应符合国家和行业现行
技术规范的规定，强度应
符合设计要求，灌浆应饱
满、密实
A:第9.5.1条
一般项目2
孔道灌浆后应对构件端
头混凝土进行凿毛处理
再浇筑封锚混凝土
A:第9.5.2条
施工单位检查评定结果
项目质量检查员：年月日监理单位验收结论
专业监理工程师：
年月日
填表说明
主控项目
1 预应力筋张拉后应及时进行孔道灌浆，灌浆压力应符合国家和行业现行技术规范的规定，强度符合设计要求，灌浆应饱满、密实。
检查数量：全数检查。
检验方法：观察、检查施工记录和试验报告。
注：预应力混凝土的孔道灌浆，每工作台班制取试件不少于3组。
一般项目
2 孔道灌浆后对构件端头混凝土进行凿毛处理再浇筑封锚混凝土。
检查数量：全数检查。
检验方法：观察、量测。
预应力灌浆及封锚检验批质量验收记录
工程名称：惠民县汇宏新材料有限公司胡集热电厂4*300MW机组工程编号： 010130001020601
单位(子单位) 工程名称集控楼
分部(子分部)
工程名称
地基与基础工程
分项工程名称二次灌浆验收部位2#烟道二次灌浆
施工单位黑龙江省火电第一工程公司项目经理刘晓斌
施工执行标准名称及编号电力建设施工质量验收及评定规程第1部分
土建工程DL／T52 10．1-2005
专业工长
(施工员)
焦永兴
分包单位分包项目经理施工班组长王波施工质量验收规范的规定施工单位自检记录监理(建设)单位验收记录
主控项目1
孔道灌浆质
量
孔道内水泥浆应饱满、
密实
经自检孔道内水泥浆饱满、密实2
锚具的封闭
保护
应符合设计要求和现行
国家标准GB50204的规定
经自检符合设计要求和现行国家标
准GB50204的规定
一般项目
1
预应力筋外
露部分
宜采用机械方法切割，
其外露长度不宜小于预
应力筋直径的1.5倍，
且不宜小于30mm
经自检符合设计要求
2
灌浆用水泥
浆的水灰比
和泌水率
灌浆用水泥浆的水灰比
不应大于0.45，搅拌后
3h泌水率不宜大于2％，
且不应大于3％。
泌水应
能在24小时内全部重新
被水泥浆吸收
经自检符合设计要求
3
灌浆用水泥
浆的抗压强
度
不应小于30 N／mm 经自检符合设计要求
施工单位
检查结果
项目专业质量检查员：项目专业技术负责人：年月日
监理(建设)单位
验收结论
专业监理工程师：
(建设单位项目专业技术负责人) 年月日
单位（子单位）工程名称汽轮发电机、汽动给水泵基础工程
（汽轮发电机）
分部(子分部)
工程名称
上部结构
分项工程名称二次灌浆验收部位2#汽轮发电机设备基础二次灌浆施工单位黑龙江省火电第一工程公司项目经理刘晓斌
施工执行标准名称及编号中华人民共和国电力行业标准《电力建设施工质量验收及评定规
程》（第一部分：土建工程） DL/T 5210.1—2005
专业工长
（施工员）
焦永兴
分包单位/ 分包项目经理/ 施工班组长陈景春
施工质量验收规范的规定施工单位自检记录监理（建设）单位验收记录
主控项目1
安装交付基础
二次灌浆条件
设备安装验收合格，安
装过程中基础油污和杂
物已清除干净
符合设计要求
2
灌浆混凝土（砂
浆）组成材料；
灌浆料强度、膨
胀系数
必须符合设计要求和现
行有关标准规定
符合设计要求和现行有关标准规定
3
灌浆混凝土
（砂浆）强度
必须符合设计要求和现
行有关标准规定
符合设计要求和现行有关标准规定
4
灌浆基础
表面处理
全面凿毛，清除表面疏
松的混凝土，清洗干净，
灌浆前润湿24h，且灌浆
层厚度不小于40mm
灌浆基础表面进行了全面凿毛，清除了表面
疏松的混凝土
5 模板安装牢固、不漏浆模板安装牢固、不漏浆
6 钢筋调整，整理绑扎符合设计要求
7 灌浆及养护
应符合设计要求和现行
有关标准规定
符合设计要求和现行有关标准规定
8
拆模后灌浆层
外观质量
应密实，无蜂窝、麻面，
且灌浆面高于设备基础
（结构底板）底面
拆模后灌浆层外观质量密实，无蜂窝、麻面，
且灌浆面高于设备基础（结构底板）底面
一般项目
1
预应力筋外
露部分
宜采用机械方法切割，
其外露长度不宜小于预
应力筋直径的1.5倍，
且不宜小于30mm
经自检符合设计要求
2
灌浆用水泥
浆的水灰比
和泌水率
灌浆用水泥浆的水灰比
不应大于0.45，搅拌后
3h泌水率不宜大于2％，
且不应大于3％。
泌水应
能在24小时内全部重新
被水泥浆吸收
经自检符合设计要求
施工单位
检查结果
项目专业质量检查员：项目专业技术负责人：年月日
监理（建设）单位
验收结论专业监理工程师：
单位（子单位）工程名称汽轮发电机、汽动给水泵基础工程
（汽动给水泵）
分部(子分部)
工程名称
上部结构
分项工程名称二次灌浆验收部位2#汽动给水泵设备基础二次灌浆施工单位黑龙江省火电第一工程公司项目经理刘晓斌
施工执行标准名称及编号中华人民共和国电力行业标准《电力建设施工质量验收及评定规
程》（第一部分：土建工程） DL/T 5210.1—2005
专业工长
（施工员）
焦永兴
分包单位/ 分包项目经理/ 施工班组长陈景春
施工质量验收规范的规定施工单位自检记录监理（建设）单位验收记录
主控项目1
安装交付基础
二次灌浆条件
设备安装验收合格，安
装过程中基础油污和杂
物已清除干净
符合设计要求
2
灌浆混凝土（砂
浆）组成材料；
灌浆料强度、膨
胀系数
必须符合设计要求和现
行有关标准规定
符合设计要求和现行有关标准规定
3
灌浆混凝土
（砂浆）强度
必须符合设计要求和现
行有关标准规定
符合设计要求和现行有关标准规定
4
灌浆基础
表面处理
全面凿毛，清除表面疏
松的混凝土，清洗干净，
灌浆前润湿24h，且灌浆
层厚度不小于40mm
灌浆基础表面进行了全面凿毛，清除了表面
疏松的混凝土
5 模板安装牢固、不漏浆模板安装牢固、不漏浆
6 钢筋调整，整理绑扎符合设计要求
7 灌浆及养护
应符合设计要求和现行
有关标准规定
符合设计要求和现行有关标准规定
8
拆模后灌浆层
外观质量
应密实，无蜂窝、麻面，
且灌浆面高于设备基础
（结构底板）底面
拆模后灌浆层外观质量密实，无蜂窝、麻面，
且灌浆面高于设备基础（结构底板）底面
一般项目
1
预应力筋外
露部分
宜采用机械方法切割，
其外露长度不宜小于预
应力筋直径的1.5倍，
且不宜小于30mm
符合设计要求
2
灌浆用水泥
浆的水灰比
和泌水率
灌浆用水泥浆的水灰比
不应大于0.45，搅拌后
3h泌水率不宜大于2％，
且不应大于3％。
泌水应
能在24小时内全部重新
被水泥浆吸收
符合设计要求
施工单位
检查结果
项目专业质量检查员：项目专业技术负责人：年月日
监理（建设）单位
验收结论专业监理工程师：。
