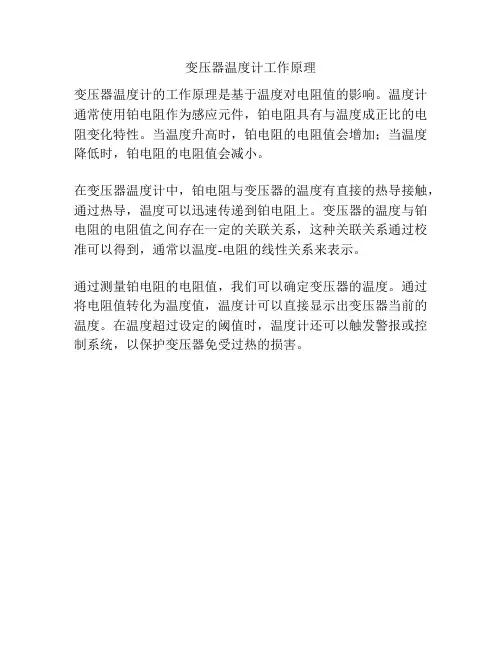

变压器温度计工作原理
变压器温度计的工作原理是基于温度对电阻值的影响。
温度计通常使用铂电阻作为感应元件，铂电阻具有与温度成正比的电阻变化特性。
当温度升高时，铂电阻的电阻值会增加；当温度降低时，铂电阻的电阻值会减小。
在变压器温度计中，铂电阻与变压器的温度有直接的热导接触，通过热导，温度可以迅速传递到铂电阻上。
变压器的温度与铂电阻的电阻值之间存在一定的关联关系，这种关联关系通过校准可以得到，通常以温度-电阻的线性关系来表示。
通过测量铂电阻的电阻值，我们可以确定变压器的温度。
通过将电阻值转化为温度值，温度计可以直接显示出变压器当前的温度。
在温度超过设定的阈值时，温度计还可以触发警报或控制系统，以保护变压器免受过热的损害。

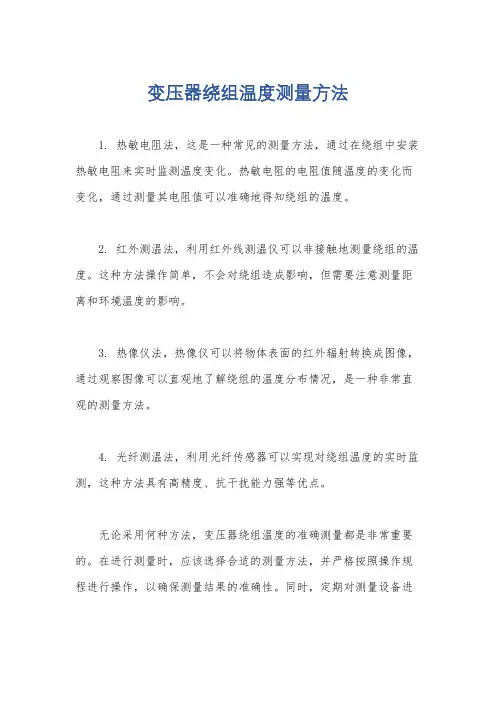

变压器绕组温度测量方法
1. 热敏电阻法，这是一种常见的测量方法，通过在绕组中安装热敏电阻来实时监测温度变化。
热敏电阻的电阻值随温度的变化而变化，通过测量其电阻值可以准确地得知绕组的温度。
2. 红外测温法，利用红外线测温仪可以非接触地测量绕组的温度。
这种方法操作简单，不会对绕组造成影响，但需要注意测量距离和环境温度的影响。
3. 热像仪法，热像仪可以将物体表面的红外辐射转换成图像，通过观察图像可以直观地了解绕组的温度分布情况，是一种非常直观的测量方法。
4. 光纤测温法，利用光纤传感器可以实现对绕组温度的实时监测，这种方法具有高精度、抗干扰能力强等优点。
无论采用何种方法，变压器绕组温度的准确测量都是非常重要的。
在进行测量时，应该选择合适的测量方法，并严格按照操作规程进行操作，以确保测量结果的准确性。
同时，定期对测量设备进
行校准和维护，以确保其测量结果的可靠性。
通过科学的温度监测和管理，可以有效地保障变压器的安全运行。
变压器运行状态监测与分析方法与案例随着电力设备技术的不断发展，变压器作为电力系统中的重要装备，其在电力系统中的重要性日益凸显。
然而，由于变压器的工作环境复杂、负荷变化大、易受电力系统其他设备的影响等因素，变压器的故障率较高，因此对变压器的运行状态进行监测和分析，对于提高电力系统的可靠性和稳定性具有重要的意义。
本文将重点介绍变压器运行状态监测与分析的方法和案例，以期为电力系统工程师提供一些参考。
一、变压器运行状态监测方法1.1 温度监测法变压器温度是反映其运行状态的重要指标。
变压器在运行过程中，绕组内部和外部会产生一定的热量，因此监测变压器的温度变化可以有效地判断变压器的负荷性能变化、故障情况等。
常用的温度监测方法包括：（1）绕组温度监测：通过在变压器绕组内安装温度传感器，实时监测绕组温度的变化情况。
（2）油温监测：通过安装油温传感器，监测变压器油温的变化情况，进而判断变压器的运行状况。
1.2 气体检测法变压器故障时，会产生一些特殊的气体，如氢气、甲烷、乙烯等。
因此，通过监测变压器内的气体变化情况，可以判断变压器故障的类型和程度。
常用的气体检测法包括：（1）氢气检测：氢气检测是监测变压器内部故障的一种有效方法。
通过监测变压器内部氢气浓度的变化，可以判断变压器绝缘材料的老化、某一部分绕组的短路等情况。
（2）热失控检测：如果变压器内部存在热失控现象，会产生大量的乙烯和甲烷等气体，因此可以通过检测变压器内部乙烯和甲烷的浓度变化来判断变压器是否存在热失控现象。
1.3 振动检测法变压器在运行过程中，受到负荷的影响，会产生一定的振动。
因此，通过监测变压器的振动情况，可以判断变压器的运行状况。
常用的振动检测法包括：（1）加速度传感器：通过在变压器周围固定加速度传感器，监测变压器的振动情况，进而判断变压器的安装质量和工作状态。
（2）声波传感器：通过安装声波传感器，检测变压器内部的噪声情况，可以判断变压器内部是否存在某种故障。
BWR（WTYK）-04 WINDING TEMPERATURE INDICATOR一、概述绕组温度计是一种适用热模拟测量技术测量电力变压器绕组最热点温度的专用监测（控制）仪表。
所谓热模拟测量技术是在易测量的变压器顶层油温T O 基础上，再施加一个变压器负荷电流变化的附加温升△T，由此二者之和T=T O+△T即可模拟变压器最热点温度。
本公司研制生产的新型BWR（WTYK）-04绕组温度计有信号报警、冷却器控制和事故跳闸等多项功能，用户可根据实际需要选择使用。
该仪表具有良好的防护性能，抗干扰性强，可靠性高，接线安装方便，在户外条件下能正常工作。
同时能将变压器绕组温度计信号远传至控制中心，通过XMT（XST）数显仪或计算机系统，实现同步显示、控制变压器绕组温度，确保变压器正常运作。
二、型号说明:B W R - 04 TH适用于湿热带开关数目绕组温度计变压器类产品用输出信号:1. 直接输出DC（4-20）mA电流信号，也可通过XMT数显仪显示其相应温度同时输出DC（4-20）mA电流信号及DC（0-5）V电压信号；2. 直接输出端为DC（4-20）mA电流信号，也可通过XST数显仪显示其相应温度同时输出RS-485计算机接口。
BWR（WTYK）-04 WINDING TEMPERATURE INDICATOR三、产品成套性：绕组温度计组成有二部分：1、现场一只嵌装电热元件及BL型电流匹配器的温度控制BWR（WTYK）-04，如图1所示；2、中心机房一台遥测控制仪XMT、(XST)。
四、工作原理：当变压器带上负荷后，如图2所示，通过变压器电流互感器取出与负荷成正比的电流，经电流匹配器调整后，通过嵌装在弹性元件内的电热元件产生热量，使弹性元件的位移量增大。
因此当变压器带上负荷后，弹性元件的位移量是由变压器顶层油温和变压器负荷电流二者所决定。
则BWR（WTYK）-04指示的温度是变压器顶层油温与绕组对油的温升之和，反映了被测变压器绕组的最热部位平均温度。
变压器温度计的安装要求一、引言变压器温度计是用来测量变压器内部温度的一种仪器，它的安装位置和方式对于准确测量变压器温度至关重要。
本文将介绍变压器温度计的安装要求，以确保测量结果的准确性和可靠性。
二、安装位置选择1. 温度计应安装在变压器油箱内部，通常选择距离高压绕组和低压绕组较近的位置，以便准确测量变压器内部的温度变化。
2. 安装位置应远离变压器的热源，例如冷却器、加热元件等，以免受到外界热源的干扰，影响温度测量的准确性。
3. 温度计应安装在变压器的油面附近，以便及时感知变压器油的温度变化，从而保护变压器的安全运行。
三、安装方式1. 温度计的安装应尽量避免与变压器内部的其他元件接触，避免对变压器内部结构造成损坏或影响正常运行。
2. 温度计的安装应采用固定方式，确保其稳定性，避免由于振动或其他外力导致温度计的松动或脱落。
3. 温度计的安装位置应便于观察和读取温度值，以方便运维人员及时监测变压器的工作状态。
四、温度计的连接1. 温度计的连接线应选择高温、耐腐蚀的材料，以确保信号传输的可靠性和稳定性。
2. 温度计的连接线应采用专用的接线方式，保证连接的牢固和耐高温环境的要求。
3. 温度计的连接线应远离变压器的高压绕组和低压绕组，避免干扰和接地故障的发生。
五、温度计的校准和维护1. 温度计的校准应按照国家和行业标准进行，以确保测量结果的准确性和可靠性。
2. 温度计的校准周期应根据实际情况和要求确定，一般建议每年进行一次校准。
3. 温度计的维护应定期进行，包括清洁温度计表面、检查连接线路的松动情况等，以确保温度计的正常工作和准确测量。
六、结论变压器温度计的安装位置和方式对于准确测量变压器内部温度至关重要。
正确选择安装位置，采用适当的安装方式，连接可靠的连接线，以及定期进行校准和维护，可以保证温度计的准确性和可靠性，进而保护变压器的安全运行。
希望本文介绍的变压器温度计的安装要求对读者有所帮助。
变压器温度测试方法
嘿，你知道变压器温度咋测不？其实超简单！先准备好专业的温度测量设备，像红外线测温仪啥的。
直接对着变压器的关键部位，比如绕组、铁芯等，一测就知道温度啦！这就好比你用体温计给人量体温一样，找准位置很重要哦！那测的时候有啥要注意的呢？可不能随便乱测呀！得保证测量设备的准确性，不然测出来的数据不准，那可就麻烦啦！就像你开车看导航，要是导航不准，你不得走冤枉路嘛！而且测量的时候要注意安全，变压器那可是个大家伙，可不能掉以轻心。
万一不小心碰到高压部分，那可不得了！这就跟你玩电老虎似的，危险得很呐！
那变压器温度测试安全不？稳定不？放心吧！只要你按照正确的方法来，那绝对安全稳定。
就像你走在平平稳稳的大路上，没啥好担心的。
只要你操作规范，就不会有问题。
这温度测试有啥应用场景呢？那可多啦！比如说在电力系统中，随时监测变压器的温度，能保证电力的稳定供应。
要是变压器温度过高，就像人发烧了一样，得赶紧处理。
不然出了问题，那可就影响一大片啦！它的优势也很明显啊，能及时发现问题，避免大事故的发生。
就像你有个小闹钟，随时提醒你，多好啊！
我给你讲个实际案例哈。
有一次，一个工厂的变压器温度有点高，幸
好及时用温度测量设备测出来了，赶紧采取措施，不然可就出大事啦！这就说明，变压器温度测试真的很重要啊！
变压器温度测试就是这么简单又实用。
赶紧行动起来，让你的变压器健健康康的吧！。

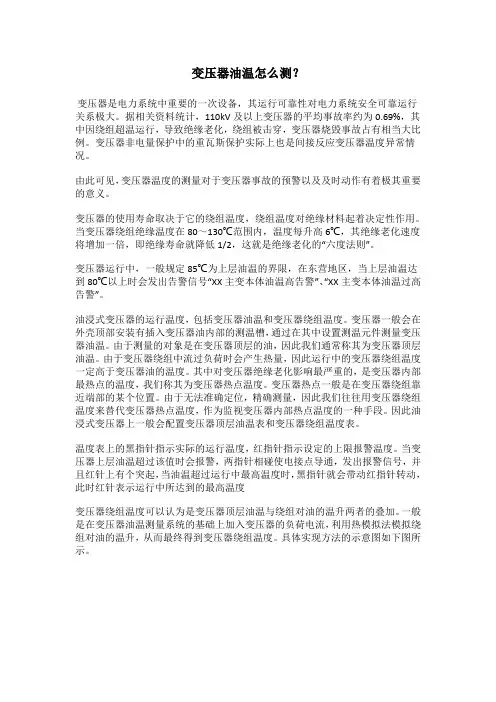

变压器油温怎么测？变压器是电力系统中重要的一次设备，其运行可靠性对电力系统安全可靠运行关系极大。
据相关资料统计，110kV及以上变压器的平均事故率约为0.69%，其中因绕组超温运行，导致绝缘老化，绕组被击穿，变压器烧毁事故占有相当大比例。
变压器非电量保护中的重瓦斯保护实际上也是间接反应变压器温度异常情况。
由此可见，变压器温度的测量对于变压器事故的预警以及及时动作有着极其重要的意义。
变压器的使用寿命取决于它的绕组温度，绕组温度对绝缘材料起着决定性作用。
当变压器绕组绝缘温度在80～130℃范围内，温度每升高6℃，其绝缘老化速度将增加一倍，即绝缘寿命就降低1/2，这就是绝缘老化的“六度法则”。
变压器运行中，一般规定85℃为上层油温的界限，在东营地区，当上层油温达到80℃以上时会发出告警信号“XX主变本体油温高告警”、“XX主变本体油温过高告警”。
油浸式变压器的运行温度，包括变压器油温和变压器绕组温度。
变压器一般会在外壳顶部安装有插入变压器油内部的测温槽，通过在其中设置测温元件测量变压器油温。
由于测量的对象是在变压器顶层的油，因此我们通常称其为变压器顶层油温。
由于变压器绕组中流过负荷时会产生热量，因此运行中的变压器绕组温度一定高于变压器油的温度。
其中对变压器绝缘老化影响最严重的，是变压器内部最热点的温度，我们称其为变压器热点温度。
变压器热点一般是在变压器绕组靠近端部的某个位置。
由于无法准确定位，精确测量，因此我们往往用变压器绕组温度来替代变压器热点温度，作为监视变压器内部热点温度的一种手段。
因此油浸式变压器上一般会配置变压器顶层油温表和变压器绕组温度表。
温度表上的黑指针指示实际的运行温度，红指针指示设定的上限报警温度。
当变压器上层油温超过该值时会报警，两指针相碰使电接点导通，发出报警信号，并且红针上有个突起，当油温超过运行中最高温度时，黑指针就会带动红指针转动，此时红针表示运行中所达到的最高温度变压器绕组温度可以认为是变压器顶层油温与绕组对油的温升两者的叠加。

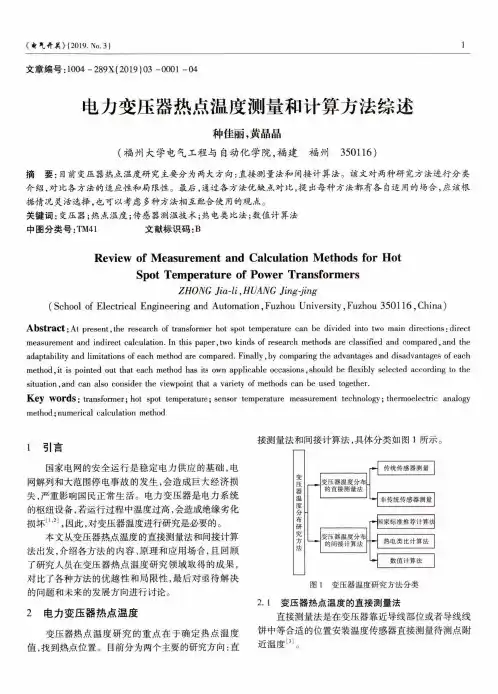

变压器油温和绕组温度的测量原理目前，变压器绕组热点温度测量方法有直接测量法、热模拟测量法和间接计算测量法。
直接测量方法是在变压器绕组直接埋设传感器，使用温度测量仪测量显示绕组温度。
成熟的方法是使用光纤技术，在变压器绕组制造过程中埋入光纤，埋入点越多越精确。
但维护技术复杂，成本昂贵，主要用于变压器在实验过程中于热模拟测量法进行比较，校对热模拟测量的误差。
热模拟测量方法是根据变压器负载损耗与负载电流成正比平方关系而发展的一种绕组测量方法。
绕组温度表在油温表的基础上配备一台电流匹配器和电热元件，通过温度叠加来反映变压器绕组温度。
这种测温方法具有简单、适用的特点，但误差较大。
间接计算测量方法是根据国际电工委员会推荐的油浸式电力变压器绕组热点计算公式，通过计算各种关键参数和变压器负载电流值来计算绕组热点温度。
这个公式是公认的经典方法，具有相当的精度。
本文以美国威斯科勒公司生产的Advantage CT型产品为例，介绍这种智能化仪表在温度运算方面的参数应用。
Transformer Advantage CT 是一种紧凑、全电子、可编程的智能型的用于精确和可靠测量油浸式变压器温度的仪表，在这个仪器中应用了摩托罗拉公司ColdFire 微处理器，可以监控顶层油温、负载电流、和模拟计算绕组温度。
模拟计算绕组温度使用了13个关键的变压器参数和公认的变压器温度运算法则。
而不是仅仅通过测量线电流来运算绕组温度值。
WTA（绕组温度运算）使用了基于逻辑和数学关联的方程式，即油浸式变压器IEEE标准C57.92-1995。
这个标准包含比AdvantageWTA更多的变量，许多变量是基于安装的变压器特性，但并不是都有用途。
因此WTA 放弃了一些不切实际的变量。
Advantage 专注于使用最新的知识来设计仪表，在绕组温度测量方面具有优势地位。
下边重点介绍与WTA有关的13个变量1．绝缘油类型绝缘油包括矿物油和硅油。
矿物油用于高温变压器，具有高热传导和高阻抗。
电力变压器的温度监测与预警系统设计随着能源需求的不断增长，电力变压器在电力系统中起到了至关重要的作用。
作为电力传输和分配中的关键设备，电力变压器的正常运行对电力系统的稳定性和可靠性至关重要。
然而，由于变压器长时间高负荷运行或环境条件恶劣，其温度升高可能导致故障甚至灾难性的事故发生。
因此，设计一个可靠的温度监测与预警系统对于电力变压器的安全运行至关重要。
一、温度监测系统的原理与设计1.1 温度传感器的选择与布置温度传感器是温度监测系统中的核心部分，其选择直接决定了系统的准确性和可靠性。
常见的温度传感器包括热电偶、热敏电阻和红外线温度传感器等。
根据实际需求和经济性考虑，可以选用合适的温度传感器。
在电力变压器的设计中，应合理布置温度传感器，以确保对变压器内部不同位置的温度进行监测。
传感器的布置应包括变压器的油温、线圈温度和铁芯温度等重要部位，并保证数据准确性和及时性。
1.2 数据采集与传输数据采集是监测系统中的重要环节。
为了准确获取温度数据，可使用模拟量温度传感器与采样电路结合，将温度信号转化为数字信号。
采集的数据经过处理后，可通过不同的通信方式传输到监测中心，如RS485总线、以太网等。
为了提高数据传输的可靠性和稳定性，在系统设计中应考虑采用冗余设计和容错机制，以防止数据传输的中断和错误。
1.3 数据处理与存储传感器采集到的温度数据在系统中需要进行处理和存储。
数据处理的主要工作包括数据滤波、数据校正和数据分析等。
通过滤波和校正，可以排除传感器噪声和误差，确保数据的准确性和一致性。
同时，通过对数据的分析，可以提取有用的信息，如温度的变化趋势、异常值等。
处理后的数据可存储在数据库中，以便日后的数据分析和备份。
为了保护数据的完整性和安全性，应考虑数据备份和冗余存储的设计。
二、温度预警系统的设计与实现2.1 温度预警模型的建立温度预警模型的建立是预警系统设计的核心部分。
根据变压器的工作特点和历史数据，可以采用统计学方法或机器学习算法建立预警模型。

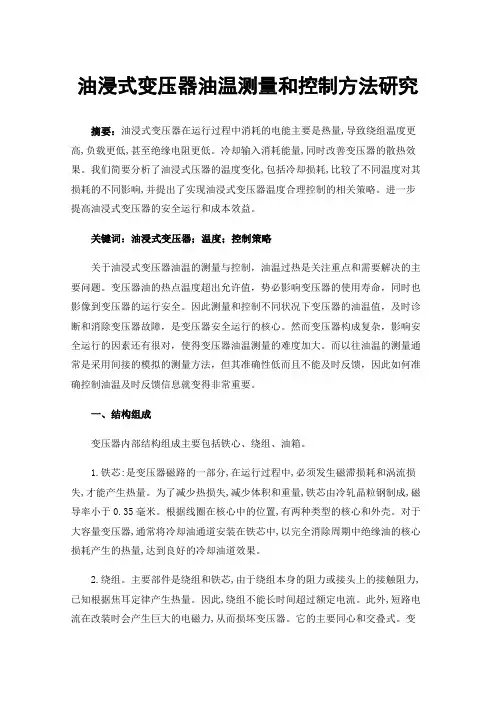

油浸式变压器油温测量和控制方法研究摘要：油浸式变压器在运行过程中消耗的电能主要是热量,导致绕组温度更高,负载更低,甚至绝缘电阻更低。
冷却输入消耗能量,同时改善变压器的散热效果。
我们简要分析了油浸式压器的温度变化,包括冷却损耗,比较了不同温度对其损耗的不同影响,并提出了实现油浸式变压器温度合理控制的相关策略。
进一步提高油浸式变压器的安全运行和成本效益。
关键词：油浸式变压器；温度；控制策略关于油浸式变压器油温的测量与控制，油温过热是关注重点和需要解决的主要问题。
变压器油的热点温度超出允许值，势必影响变压器的使用寿命，同时也影像到变压器的运行安全。
因此测量和控制不同状况下变压器的油温值，及时诊断和消除变压器故障，是变压器安全运行的核心。
然而变压器构成复杂，影响安全运行的因素还有很对，使得变压器油温测量的难度加大。
而以往油温的测量通常是采用间接的模拟的测量方法，但其准确性低而且不能及时反馈，因此如何准确控制油温及时反馈信息就变得非常重要。
一、结构组成变压器内部结构组成主要包括铁心、绕组、油箱。
1.铁芯:是变压器磁路的一部分,在运行过程中,必须发生磁滞损耗和涡流损失,才能产生热量。
为了减少热损失,减少体积和重量,铁芯由冷轧晶粒钢制成,磁导率小于0.35毫米。
根据线圈在核心中的位置,有两种类型的核心和外壳。
对于大容量变压器,通常将冷却油通道安装在铁芯中,以完全消除周期中绝缘油的核心损耗产生的热量,达到良好的冷却油道效果。
2.绕组。
主要部件是绕组和铁芯,由于绕组本身的阻力或接头上的接触阻力,已知根据焦耳定律产生热量。
因此,绕组不能长时间超过额定电流。
此外,短路电流在改装时会产生巨大的电磁力,从而损坏变压器。
它的主要同心和交叠式。
变压器设计的主要缺陷是匝间和对外壳之间的短路。
匝间短路主要是由于变压器绝缘的老化或,以及短路时绝缘的机械损坏造成的。
3.油箱。
油浸式变压器在用钢板焊接的油箱中中。
中小型变压器的油箱由油箱壳和盖组成，变压器的主要部件放置在箱壳中,箱盖允许将吊出器身以进行维护。
大型电力变压器油温测量及远程监测发布时间：2022-01-19T09:02:03.126Z 来源：《河南电力》2021年9期作者：田新华[导读] 变压器是输变电系统中的重要设备，变压器油温的高低直接关系输变电系统的运行安全，因此每个变电站都需要对变压器油温进行监测。
同时，在电力变压器运行中，对其油温的测量与远程监测，是维护电力变压器安全运行的基础和关键。
变压器油温测量主要通过安装在变压器本体内的电阻作为温度传感器，将温度变化线性转换为电阻值。
温度传感器将采集的电阻值转换为电压量或电流量，输出给测控装置，测控装置将采集到反映温度的电流量转换为数字量，经交换机送至后台，后台通过设定反映温度满值和电流满值比例系数，将数字量转化为温度显示出来，即实现了油温的远程监测。
田新华（广东电网有限责任公司东莞供电局广东东莞）摘要：变压器是输变电系统中的重要设备，变压器油温的高低直接关系输变电系统的运行安全，因此每个变电站都需要对变压器油温进行监测。
同时，在电力变压器运行中，对其油温的测量与远程监测，是维护电力变压器安全运行的基础和关键。
变压器油温测量主要通过安装在变压器本体内的电阻作为温度传感器，将温度变化线性转换为电阻值。
温度传感器将采集的电阻值转换为电压量或电流量，输出给测控装置，测控装置将采集到反映温度的电流量转换为数字量，经交换机送至后台，后台通过设定反映温度满值和电流满值比例系数，将数字量转化为温度显示出来，即实现了油温的远程监测。
关键词：主变油温、油温测量、远程监测1背景变压器的绝缘老化，主要是由于温度、湿度、氧化和油中分解的劣化物质的影响所致。
但老化的速度主要由温度决定，绝缘的工作温度愈高，化学反应进行的愈快，绝缘的机械强度和电气强度丧失的愈快，绝缘老化速度愈快，变压器使用年限也愈短。
实际上，绕组温度受负荷波动和气温变化的影响，变化范围很大。
因此，对变压器的寿命有重要的意义。
同时，变压器是输变电系统中的重要设备，变压器油温的高低直接关系输变电系统的安全，因此，每个变电站都需要对变压器油温进行监控和控制。
电力变压器的温度监测与控制电力变压器是电力系统中不可或缺的设备，用于变换电压，保证电能的安全传输和分配。
然而，由于电流和电压的变化，变压器在工作过程中会产生大量的热量，这对变压器的正常运行和寿命造成了威胁。
因此，温度监测与控制是变压器运行管理中至关重要的一环。
1. 温度监测的重要性电力变压器内部的温度直接关系到其稳定运行和安全性能。
如果温度过高，则会导致变压器绝缘材料老化、损坏，甚至引发火灾等严重事故。
因此，及时、准确地监测变压器的温度是预防事故发生的重要手段。
2. 温度监测方法目前常见的电力变压器温度监测方法主要包括以下几种：2.1 精确温度计精确温度计是一种传感器，可直接测量变压器的温度。
这种温度监测方法准确可靠，但需要在变压器的关键位置安装温度计，且对于大型和多路变压器，布置较为繁琐。
除此之外，传感器本身的成本也较高。
2.2 热敏电阻热敏电阻是一种便捷、经济的温度监测装置，通过测量电阻的变化来推算温度的升高。
该装置可以安装在变压器的关键位置，可广泛应用于各类变压器。
2.3 红外热像仪红外热像仪是一种非接触式的温度监测装置，可以快速、准确地获取变压器表面的温度分布。
该装置可以通过红外传感器将热辐射转化为温度信息，并以图像形式呈现出来，方便操作人员进行检测和分析。
3. 温度控制策略除了监测温度，合理的温度控制策略也是确保变压器安全运行的关键。
以下是几种常用的温度控制策略：3.1 风扇冷却通过启动变压器内部的通风系统或外部风扇，将冷却空气引入变压器内部，提高散热效果。
3.2 油温控制变压器通常采用冷却油来散热，因此控制冷却油的温度是一种常用的温度控制手段。
3.3 温度报警与保护装置当变压器温度超过设定阈值时，报警与保护装置会发出警报或采取措施，保证变压器不会因过热而损坏。
4. 温度监测与控制系统为了实现对电力变压器温度的准确监测与控制，可以采用温度监测与控制系统。
该系统结合传感器、数据采集设备以及温度控制装置，能够提供全面的温度监测、控制和数据分析功能。
变压器绕组温度计说明书BWR(WTYK)04/06 WINDING TEMPERATURE INDICATOR感谢您使用本厂产品使用前请认真阅读产品使用说明书目录一、概况 (1)二、型号说明 (2)三、产品成套性 (2)四、工作原理 (2)五、产品型号及主要技术性能（外形和安装尺寸） (3)六、接线、调整、安装和使用 (7)七、附录：温度值、电流值对照表 (14)一、概述：绕组温度计是一种适用热模拟测量技术测量电力变压器绕组最热点温度的专用监测（控制）仪表。
所谓热模拟测量技术是在易测量的变压器顶层油温T0基础上，再施加一个变压器负荷电流变化的附加温升△T，由此二者之和T=T0+△T即可模拟变压器最热点温度。
本公司研制生产的新型BWR(WTYK)-04/06绕组温度计具有信号报警、冷却器控制和事故跳闸等多项功能，用户可根据实际需要选择使用。
该仪表具有良好的防护性能，抗干扰性强，可靠性高，接线安装方便，在户外条件下能正常工作。
同时能将变压器绕组温度计信号远传至控制中心，通过XMT-288数显仪或计算机系统，实现同步显示，控制变压器，确保变压器正常运作。
二、型号说明：B W R――□□TH适用于湿热带输出信号a)开关数目绕组温度计变压器类产品用a) 输出信号：A/J—直接输出DC(4-20)mA电流信号，也可通过XMT-288数显仪显示其相应温度同时输出DC(4-20)mA电流信号及DC(0-5)V电压信号；V—直接输出DC(0-5)V电压信号；RS—直接输出端为DC(4-20)mA电流信号，也可通过XST-288数显仪显示其相应温度同时输出RS-485计算机接口；Y—直接输出Pt100铂电阻信号；JJ—直接输出二组DC(4-20)mA电流信号，也可通过XMT-288数显仪显示其相应温度。
AJ—输出DC(4-20)mA电流信号为绕组温度和输出Pt100铂电阻信号为油面温度。
1三、产品成套性：绕组温度计组成有三部分：1、现场一只嵌装电热元件的温度计BWR(WTYK)-04/06，如图1所示；2、现场一只BL型电流匹配器，如图1所示；3、中心机房一台遥测控制仪(XMT-288)。
变压器温度测量及异常检查处理方法分析摘要：电力变压器是电力系统的重要设备之一，其运行状况对电力系统安全可靠运行关系极大。
变压器的绝缘老化，其主要因素是温度、湿度和油中劣化的分解物质等方面，其中对于带负载的变压器，其温度的作用尤为突出。
绝缘的工作温度越高，其化学反应的速度越快，绝缘的机械强度和电气强度则丧失得越快，所以温度是导致变压器老化的决定性因素，对变压器的温度进行实时监测、采集、分析及检查处理，使温度维持在一定的范围内，对保证变压器正常运行有重要的意义。
关键词：变压器；温度；原理；检查处理1 变压器的散热原理油浸式变压器带上负载后，在它的铁芯、线圈中就产生损耗。
这些损耗转化为热，发出热量，温度逐渐升高，热量传递至其表面，由于线圈和铁芯浸没在温度较低的变压器油中，加热后的线圈与作为冷却介质的变压器油之间存在的温差，使得一部分热量得以传递给绕组周围的冷却介质，从而使邻近绕组的介质温度升高。
而绕组底部的变压器油仍然维持着较低温度，使得变压器油在热虹吸效应下，形成油流循环，将热量源源不断地传送到变压器外部的散热器。
当油流循环趋于稳定后，线圈和铁芯等部件的温度不再升高，其产生的热量全部经由作为冷却介质的油流传递到周围环境中。
至此，变压器内部产热散热达到平衡。
热平衡状态下，变压器内部热流路径可以分为以下几个阶段：①从绕组或铁芯的内部流至其外表面，热量主要靠导热形式散发。
②从绕组或铁芯表面流至变压器油中，再到油箱壁，热量主要靠对流的形式散发。
③当线圈、铁芯附件的油温升高后，由于变压器油的密度与温度成反比，温度较高时其密度较小，因此温度较高的热油在热浮力的作用下向上流动，遇到温度较低的油箱壁面后，传递一部分热量给油箱壁，温度降低的油密度变大，在重力作用下，顺着油箱壁面朝下流动，重新流入绕组底部，至此，在变压器内部形成封闭的油流循环，油流循环的作用不仅仅使得变压器内部各部分温度更均匀，同时也抬升了变压器油箱内的整体油温。
变压器负载实验中的温升测量与分析在电力系统中，变压器是一个重要的设备，作用是将高电压转换为低电压或者低电压转换为高电压，以便在输电和配电过程中实现电能的传输。
然而，变压器在工作过程中会产生一定的热量，这个热量有可能对变压器的正常运行造成影响，因此，在变压器负载实验中，温升测量与分析是非常关键的。
一、温升测量方法为了准确测量变压器的温升，常用的方法有两种，分别是空载法和负载法。
1. 空载法空载法是指在变压器没有任何负载情况下进行温升测量。
首先，将变压器接通电源，待变压器稳定之后，使用温度计测量变压器的冷却液体温度，并记录下来。
然后，通过读取变压器的温度传感器所得到的温度数据，可以得到变压器的正常工作温度。
最后，将变压器接入额定负载并运行一段时间后，再次测量冷却液体温度，并记录下来。
利用这些数据，可以计算出变压器的温升值。
2. 负载法负载法是指在变压器各种负载情况下进行温升测量。
首先，将变压器接通电源，并逐渐加大负载电流，记录下不同负载下冷却液体的温度。
然后，利用这些数据，可以绘制出变压器温度与负载的关系曲线。
通过分析这条曲线，可以得出变压器在不同负载情况下的温升规律，以及变压器的额定负载能力。
二、温升分析与评估温升测量完成后，接下来需要对温升数据进行分析与评估。
主要从以下两个方面进行考虑：1. 温升标准根据变压器的设计参数和规范要求，可以确定变压器的额定温升。
额定温升是指变压器在额定负载下达到的最高温度，超过这个温度就可能会导致变压器的故障和损坏。
通过对温升数据的分析，可以判断变压器是否满足温升标准，以及是否需要进行进一步的改进和调整。
2. 温升分布温升分布是指变压器在负载情况下，不同部位的温升数值。
由于变压器的结构和材料的不同，不同部位的温升数值可能存在差异。
通过对温升分布的分析，可以判断变压器工作时是否存在局部过热的现象，以及确定变压器的热量分布情况。
这样可以帮助改进变压器的设计和冷却系统，以提高变压器的散热效果。
变压器的检查项目变压器是电力系统中重要的电气设备之一，用于将电能从一个电压等级转换为另一个电压等级。
为了确保变压器的正常运行和延长其使用寿命，需要定期进行检查和维护。
下面是变压器常见的检查项目：1. 外观检查：检查变压器外壳是否完好，有无变形、裂纹或漏油现象。
检查冷却器、散热器、风扇等散热设备是否正常运行。
检查变压器周围的环境是否干净、整洁。
2. 温度检查：使用红外测温仪或接触式温度计测量变压器的温度。
检查变压器各部位的温度是否正常，是否存在过热现象。
3. 绝缘电阻测量：使用绝缘电阻测试仪测量变压器的绝缘电阻。
检查变压器的绝缘性能是否良好，是否存在绝缘击穿风险。
4. 油质检查：取样变压器油进行实验室分析，包括油质指标、水分含量、气体分析等。
检查变压器油的质量是否正常，是否需要更换。
5. 内部检查：拆卸变压器的油箱盖，检查变压器内部的绝缘结构、线圈、接线、绝缘垫片等。
检查是否存在松动、腐蚀、烧毁等问题。
6. 电流检查：使用电流表或电能表检查变压器的负载电流、空载电流以及短路电流。
检查变压器的电流是否正常，是否超过额定值。
7. 电压检查：使用电压表检查变压器的输入电压和输出电压。
检查变压器的电压是否稳定，是否存在过高或过低的情况。
8. 保护装置检查：检查变压器的保护装置，包括差动保护、过流保护、过压保护等。
检查保护装置是否正常工作，是否能及时响应故障。
9. 空气干燥剂检查：检查变压器内部的空气干燥剂，检查其吸湿性能是否正常，是否需要更换。
10. 清洁维护：定期清洁变压器外壳和散热设备，保持变压器的散热性能。
清洁时要注意安全，避免使用水或湿布接触到电气部件。
11. 记录和报告：对每次检查进行记录，包括检查日期、检查人员、检查项目、检查结果等。
及时向相关部门或人员提交检查报告，以便进行后续的维修和管理。
以上是变压器常见的检查项目，通过定期检查和维护，可以及时发现问题并采取相应的措施，确保变压器的安全运行和可靠性。
测量装置（包括油位计及油位信号器、油温温度计及温度信号器、测温电阻、绕组温度信号器、变送器等）;
1 、变压器油温监测
变压器油温应采用铂热电阻(Pt100)三线制测量方式测量，变压器油温保护及监测由铂热电阻和数字式温度显示调节仪联合组成。
数字式温度显示调节仪应输出一路4～20mA模拟量至全厂计算机监控系统；另外，应分别输出一对温度过高信号接点和一对油温升高信号接点至变压器保护系统。
数字式温度显示调节仪的安装位置应便于观察。
2 、变压器线圈温度监测
变压器线圈温度保护仪应输出一路4～20mA模拟量至全厂计算机监控系统；另外，应分别输出一对线圈温度过高信号接点和一对线圈温度升高信号接点至变压器保护系统。
变压器线圈温度测量装置（包括信号源、测量及转换装置等）均应由卖方成套供货，如采用电流测量法，要求高压套管内所配电流互感器精度为0.2级
静电干扰．空间射频干扰
15．耐压试验：AC2500V．50 Hz．60S
BWDK-3207干式变压器温度控制器干式变压器温度控制仪需注意事项：
1如果已经开孔，请注意安装尺寸，以免开孔过大或过小无法安装。
2本温控仪有两部分:主体和传感器。
如果是更换旧产品需注意传感器是否配套的问题。
一般来说，厂家不同，传感器的接口和协议也不同，无法交叉配套使用。
、
3风机电压。
通常都是单相风机，即220V电源，特殊一点则是三相风机，电压为380V。
4是否需要带通讯接口，一般为两种：RS485接口或4-20mA模拟量输出。
